Чердачная лестница, ее конструкция и применение

Вы обязательно должны знать, что такое чердак, если живете в частном доме. Зачастую площадь дома не позволяет установить в нем стационарную лестницу на чердак, и многие пользуются стремянкой, хотя это очень неудобно и опасно.

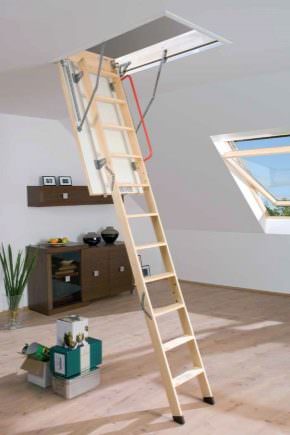

Но существует и более удобный вариант – это складная чердачная лестница.

Виды складных лестниц

Складные лестницы для чердака обладают таким различием, как место их нахождения. Они могут находиться как внутри помещения, так и снаружи.

Конструкция лестницы, когда она находится внутри помещения, считается более удобной, по причине того, что Вам не придется выходить на улицу, для того, чтобы попасть на чердак.

Такая лестница постоянно находится в доме, не получает воздействия от окружающей среды (солнце, дождь, снег) и всегда будет удобна в использовании для Вас.

Разновидности чердачных лестниц:

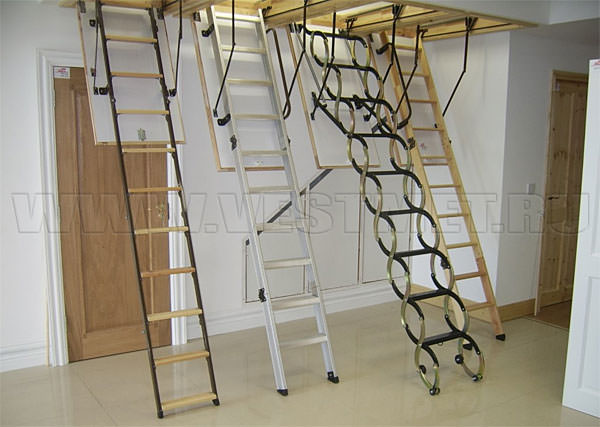

Ножничные чердачные лестницы. Представляют собой конструкцию из металла, свои внешним видом напоминает «гармошку»;

Раскладные чердачные лестницы. Лестница состоит из нескольких секционных конструкций, которые начинают выдвигаться по мере вытаскивания лестницы. Принцип такой лестницы построен на шарнирах и петлях;

Раздвижные и телескопические чердачные лестницы. Представляют собой большое множество лесенок, изготавливаются путем наложения одной на другую. Изготавливаются такие лестницы из алюминия.

Как сделать складную лестницу на чердак

Складную лестницу для чердака не обязательно покупать в магазине, ее достаточно просто сделать самому.

Для того чтобы изготовить такую лестницу, изначально необходимо подготовить необходимые для этого инструменты и материалы.

Необходимый инструмент наверняка найдется в каждом хозяйстве

Необходимые инструменты: рулетка, ножовка, лестница, 4 петли, два бруска (шириной с люк), два бруса на 20 см. длиннее первых, анкера, петли и саморезы.

Ход строительства лестницы:

  1. На верхний конец лестницы необходимо установить короткий брус с помощью петли.
  2. На нижнюю часть лестницы установите второй короткий брус.
  3. Распилить лестницу на ? ее длины, а затем соединить полученные части с помощью петель.
  4. Верхний брусок лестницы необходимо закрепить с помощью крючка под люком, для того, чтобы лестница произвольно не раскладывалась.

Основой для складной лестницы может стать обычная чердачная лестница, распиленная и соединенная петлями.

Технология изготовления раскладной конструкции

Чердачную лестницу, с раскладным механизмом, для свободного доступа на чердак, возможно, изготовить самостоятельно при помощи подручных средств. А цена на материалы, которые Вам все — таки придется приобрести, не превысит стоимости готовой лестницы.

Инструкция установки чердачной лестницы:

  1. Первоначально необходимо определить, где будет находиться лестницы, затем определить размер люка, который будет выходить на чердак. Люк в такой лестничной системе является основой устройства.
  2. После того, как все размеры будут выписаны, к ним необходимо прибавить 8 мм. Это необходимо для того, чтобы люк закрывался легко и плотно.
  3. Как только Вы закончите со всеми подготовительными вопросами, необходимо подготовить 4 бруска: 2 длинных и 2 коротких. Также необходима фанера (размер 50×50)
  4. На конечной части брусков необходимо сделать выпилы, которые составят 50% от всей ширины бруска.
  5. Прежде чем вкручивать саморезы, смажьте из клеем, затем прикрутите фанеру.
  6. Примерка изделия.

Лестница для чердака: шарнирный механизм без пружины

Шарнирный механизм можно приобрести в магазине, а также можно сделать своими руками.

  1. Первоначальным шагом будет составление расчетов. К ним относятся такие величины как: ширина и угол открывания и др.
  2. Приготовьте один уголок. Две полосы разной длины и листовой материал. Отметьте отверстие для шарниров и просверлите в этом месте дырку (М10). Можно собирать конструкцию воедино. На данной стадии сборки, болты не затягивать сильно.
  3. Производится замер угла открывания, а затем необходимый угол вырезается лобзиком. Также необходимо удалить острые углы, после того как подобрана необходимая длина.
  4. Готовая конструкция скрепляется струбцинами, затем проделывается отверстие и в него вставляется болт. После того как первая часть готова, приступаем ко второй с той же последовательностью действий. Когда вторая готова, выравниваем их по длине. Готовые механизмы устанавливаются на люк.

Процесс монтирования складного устройства в проем:

  1. Бывает, что самодельная лестница не совпадает по размеру с требуемыми размерами. Несколько раз необходимо измерить длину, для исключения ошибки.
  2. К нижней части лестницы необходимо прикрепить временные доски.
  3. Лестницу необходимо положить на дополнительные доски.
  4. В проем необходимо вставить распорки.
  5. Лестничную коробку закрепите шурупами (4 шт.)
  6. Доски, закрепленные в нижней части, уберите. Попробуйте раздвинуть лестницу.
  7. Проявите осторожность, т.к. при неправильной установке лестницы, она может упасть.
  8. Боковую часть лестницы также необходимо закрепить болтами (2шт.)
  9. Между коробкой и проемом необходимо заполнить пустое пространство изолирующим материалом.
  10. Последним шагом необходимо ослабить боковые болты, затем откиньте крышку и закрепите их вновь.

Разновидности чердачных лестниц:

Монолитные лестницы делятся на:

Складные лестницы делятся на:

  1. рычажные;
  2. раздвижные или телескопические;
  3. откидные;
  4. ножничные.

Переносные делятся на:

Заключение

Изготовленные самостоятельно складные лестницы нуждаются в обработке и корректировке составных частей. Обработка составных частей производится с помощью защитного покрытия.

Если полученной информации для Вас недостаточно, Вы можете посмотреть больше в представленном ниже видео где в том числе видны особенности кровельной лестницы.

Чердачная лестница с люком: размеры, чертеж и видео

Чердачная лестница, ее конструкция и применение

По типу конструкции чердачные лестницы бывают складными, раздвижными, стационарными, переносными. В статье описано, как изготовить подъем на крышу самостоятельно.

Какой вид подъема выбрать

Стационарная конструкция устойчива, безопасна, проста в проектировании, изготовлении. Чердачная лестница с люком часто используется для подъема на мансарду. Стационарными лестницами оборудуют двухэтажные квартиры для движения между ярусами.

Раскладные (откидные) неустойчивы, но компактны. Подходят для тех, кто редко пользуется верхними помещениями. Лестницу и люк часто соединяют между собой. Складные ступени прикрепляют к крышке, которая перекрывает лаз из помещения на крышу.

Чтобы открыть дверцу, нужно потянуть за ручку, взять за нижнюю ступеньку, вытянуть конструкцию, при необходимости расправить отдельные элементы. Механический способ открывания считается самым надежным, но есть и самораскладывающиеся марши на электрическом приводе.

Конструкция крышки часто обеспечивает максимальную защищенность нижнего помещения от потерь тепла.

Переносная деревянная лестница — мобильный вариант. Встречается в старых деревенских домах, хозяйственных постройках. Конструкцию прикладывают к чердачному люку или отверстию при необходимости попасть в помещение, затем убирают. Изделие прислоняют к стене в хозяйственной кладовке или оставляют под люком. Основной минус — небезопасность: лестница не закреплена.

Какой материал использовать для строительства

Стационарные и выдвижные лестницы могут быть изготовлены из:

Дерево лучше подходит для подъемных конструкций. Ступеньки, перила из древесины хорошо смотрятся в любом интерьере, к ним приятно прикасаться. Металл долговечный, но не такой комфортный для кожи.

Можно совместить дерево и металл, составив комбинированную лестницу.

Составление плана

Сделать лестницу на чердак несложно. Изготовлением составляющих элементов: ступеней, перил, проступей — можно заняться заранее.

Необходим чертеж, схема в масштабе. План позволит:

  • Определить количество, размер элементов конструкции.
  • Облегчить процесс сборки, установки деталей.

Для каждого типа лестниц рассчитываются определенные параметры.

Стационарный лестничный пролет должен соответствовать следующим требованиям:

  • ширина марша — не менее 650 мм;
  • ширина ступени — от 260 мм;
  • высота подступенка — около 20 см;
  • оптимальный угол — 45° к полу;
  • размеры лаза (люка) — 600х1200 мм.

Параметры могут быть другими.

Размеры чердачных лестниц складного типа отличаются от стационарных. Пример распределения значений представлен на фото.

Чем больше люк, тем удобнее прохождение сквозь него. Лестница в расправленном состоянии должна находиться под углом к полу. Плоская конструкция не должна составлять с ним острый угол.

Обратите внимание

Раздвижная лестница по конфигурации аналогична раскладной, отличается механизмом трансформации (см. фото и схему).

Переносная лестница — самый простой тип. Бывает разных размеров. Универсальное решение — раздвижное изделие. Механизм раскладывания такой же, как у раздвижной, прикрепленной к люку.

Изготовление статичной лестницы

Инструкция для лестницы из одного марша без поворотов:

  1. Делают план, рассчитывают угол наклона направляющих балок, определяют количество ступеней. По результатам готовят материал.
  2. Косоуры с пропилами (балки, на которые укладываются ступени и остальные элементы) опирают на одну из сторон проходного отверстия. Балку крепят скошенным торцом к боковой грани лаза с помощью гвоздей или саморезов.
  3. Пристенный косоур для прочности крепят к стене в нескольких местах для фиксации.
  4. Нижние концы опорных балок спиливают под углом, чтобы они прочно прилегали к полу. Прикручивают или забивают гвозди.
  5. Если косоуры были взяты с готовыми пропилами, на них укладывают ступени. Для неподготовленных балок следует припасти металлические уголковые подставки, на которые будут монтироваться ступени, подступенки.
  6. Устанавливают перила. Их можно выставить до потолка или конца подъема. Последний вариант удобнее, если в доме есть дети, пожилые люди.

Главное достоинство статичной лестницы — устойчивость. Перила необходимы для безопасности. Чтобы подъем не загромождал пространство, низ марша направляют к углу помещения, по возможности приближают лестницу к стене по одному боку.

Складной вариант

Конструкция не прячется на верхний этаж, примыкает к стене. Для работы понадобятся:

  • шуруповерт, саморезы по дереву;
  • карточные петли для лестниц;
  • металлический крючок;
  • 2 бруска, равные по длине ширине лаза;
  • 2 бруска длиной, превышающей длину лестницы на 15–20 см;
  • анкеры для крепления конструкции;
  • готовая деревянная лестница, которая выше высоты подъема на 20–30 см.

Ход работы:

  1. Короткие бруски прикручивают к началу и концу лестницы с обратной стороны.
  2. На расстоянии 2/3 от лаза распиливают марш пополам между ступенями, соединяют части обратно посредством карточных петель с нижней стороны.
  3. Длинные бруски крепят наискось на оборотную сторону лестницы, чтобы придать ей жесткость.
  4. Марш ставят в рабочее положение, прижимают верхний брусок к лазу, крепят анкерами.
  5. Петлю от крючка прикручивают к одному из косоуров у места распила, складывают конструкцию.
  6. К стене крепят крючок, цепляют его к петле.

Аналогичным образом можно сделать лестницу, которая будет закреплена одной стороной к стене карточными петлями, вторая сторона марша останется подвижной. В результате складывание будет продольным, а не поперечным.

В случаях, когда верхний этаж не отапливается, необходимо перекрыть лаз утепленной дверью.

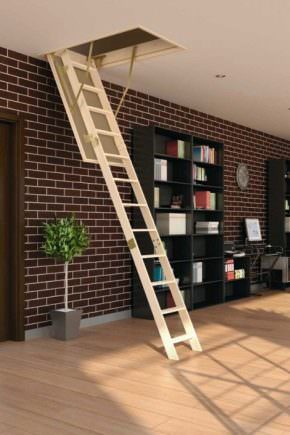

Складная лестница с люком

Чердачный люк с лестницей, которую можно убрать при необходимости, подходит для организации подъема под крышу из любого помещения. Преимущество конструкции — скрытый механизм трансформации, возможность убрать марш при ненадобности.

Этап 1: подготовка люка

Если отверстие в перекрытии не сделано, его прорезают. К желаемому размеру прохода необходимо прибавить 1-2 см.

По внутреннему размеру отверстия делается крышка люка. Если верхнее помещение холодное, дверца должна быть утеплена, шов оснащен уплотнительной лентой по периметру.

Соединяют между собой лист МДФ (или другой материал), вырезанный по размеру лаза, утеплитель. Торцы закрывают доской или фанерой.

Дверцу устанавливают на ту сторону лаза, от которой будет производиться раскладка лестницы. Обычно это короткая сторона прохода.

Этап 2: сборка марша

В качестве заготовки можно использовать готовый или изготовленный самостоятельно лестничный марш. Следует учитывать, что общая высота должна быть больше расстояния от пола до потолка на 30–50 см.

Готовую лестницу распиливают на 3 равные части. Чтобы она могла складываться, сделанные заготовки соединяют петлями (уголками) таким образом, чтобы вся конструкция собиралась на одну крышку люка. На первом распиле крепят петли с одной стороны, на втором — на противоположной. Секции при складывании укладывают друг на друга.

На фото представлен установленный лестничный марш, сложенный вчетверо.

Этап 3: фиксация составляющих подъема

Когда люк и марш готовы, их можно соединять. Для этого верхнюю часть лестницы укладывают на дверцу люка так, чтобы при открывании косоур упирался в жесткое основание люка. Верхние части несущих балок соединяют с основанием дверцы. Фиксацию производят саморезами.

Верхний модуль лестницы закрепляют на крышке. Для удобства подъема на эту же часть крепят небольшие скобки-перила (см. фото выше).

Для плавного и удобного раскрывания лестницы к конструкции крепят специальные поддерживающие ручки-кронштейны, которые облегчают процесс трансформации.

Ручки-кронштейны можно приобрести в отделе фурнитуры строительного или мебельного магазина.

Подробный процесс монтажа представлен в видео.

Телескопический лестничный марш

Этот тип раскладывается по принципу подзорной трубы, то есть по одной оси.

Конструкция более жесткая из-за мощных механизмов фиксации полотна. Механизм сложно воспроизвести в домашних условиях, рекомендуется приобрести готовую раздвижную лестницу.

При желании можно распилить лестницу так же, как в предыдущем методе. Крепления, которыми удерживаются секции, соединяются особым образом. Для их передвижения нужны специальные бороздки на марше.

Дальнейшие действия:

  1. По приведенным алгоритмам подготавливают люк, крышку.
  2. Лестницу прикрепляют к крышке.

Процесс монтажа аналогичен сборке раскладного марша. В результате получается лестничный марш, который не раскладывается, а задвигается на чердак, прячется под дверь люка, когда она закрыта.

Чердачная лестница своими руками

Чердачная лестница, ее конструкция и применение

Во многих частных домах чердак является эксплуатируемым местом. Кто-то сушит белье и хранит вещи, которые временно не используются, а кто-то и вовсе пользуется им как жилым помещением.

Но попасть на чердак можно только при помощи лестницы. Есть дома, где вход на чердак осуществляется с улицы, но более удобным способом попадания на верхнюю часть дома – это внутридомовое сооружение для подъема и спуска.

Как своими руками сделать лестницу на чердак?

Виды лестниц

Есть несколько видов сооружений для подъема на чердак. Конструкция подъемного сооружения зависит от планировки дома.

Можно использовать простую приставную лестницу или стремянку, но только в случае, когда эксплуатация верхней части дома минимальна.

Для постоянного использования верхней части дома можно построить стационарную винтовую или прямую конструкцию для спуска и подъема, но в этом случае необходимо достаточно места для ее устройства.

Важно

Оптимальным решением будет сделать складную лестницу на чердак своими руками. Такая конструкция является надежной и экономит много места. Лестница-трансформер изготавливается из дерева и металла. Ступеньки делаются из дерева, что облегчает конструкцию, а все крепления выполняются из металла, что придает ей жесткость и долговечное использование.

В продаже имеется широкий ассортимент приспособлений для подъема на чердак разнообразных конструкций и применяемого материала. Но изготовить его самостоятельно не составит труда.

С необычными ступеньками.

Подготовительные работы

Прежде чем начать строительство лестницы на чердак, необходимо подготовить материалы, которые будут использоваться при создании конструкции. Боковые опорные стойки и ступеньки лучше изготовить из дерева. Для производства работ подойдут бруски хвойных пород (сосна или ель), но если не экономить на материалах, то лучше приобрести дуб или клен.

Выбирая деревянные бруски, следует обратить внимание на то, чтобы не было трещин и сучков. Недопустимо наличие синевы и других дефектов. Все деревянные детали необходимо сразу обработать антисептиком.

Для изготовления лестницы понадобятся следующие материалы и инструменты:

  • рулетка;
  • пила;
  • саморезы;
  • 4 петли;
  • 2 бруска длинной, равной ширине люка, сечением 20х30 мм;
  • 2 бруска длинной, равной ширине люка плюс 20 сантиметров, сечением 20х30 мм.

Также для изготовления самой лестницы, конструкция которой предусматривает две опоры и ступеньки, понадобятся бруски и доски.

Выполняя замеры, следует акцентировать внимание на том, что длина всей лестничной конструкции должна быть больше на 30 сантиметров, чем расстояние от пола до верхнего перекрытия, где будет находится люк для входа на чердак.

ЧИТАТЬ ТАКЖЕ:  Чем хороши теплицы из стекла и алюминия

Монтаж лестницы

Сделать своими руками себе чердачную лестницу можно за 2 часа. Пошаговая инструкция по самостоятельному устройству подъемного сооружения на чердак:

  1. В первую очередь необходимо изготовить две секции основной лестницы. Для этого следует взять два бруска, которые будут являться опорой конструкции, и нанести на них разметку для крепления ступеней.
  2. На торцах ступеней необходимо сделать шипы, а на опорах пазухи, соответствующие этим шипам.
  3. Крепление ступеней к опорам осуществляется при помощи специального клея по дереву и дополнительно фиксируется саморезами.
  4. Одна секция сооружения должна быть на 2/3 длиннее, чем вторая часть, а между собой их необходимо соединить при помощи петель.
  5. Далее к верхней части лестницы крепится короткий брусок при помощи петель, а второй жестко прикручивается при помощи саморезов на нижней части конструкции.

Верхняя часть лестницы, где закреплен брусок на петлях, крепится под люком. Для этого необходимо брусок надежно прикрутить саморезами к стене. В результаты получается компактная раскладная лестница, которая висит вдоль стены и никому не мешает.

Деревянную поверхность необходимо обработать олифой в несколько слоев, а затем покрыть лаком.

Нюансы чердачной лестницы

При изготовлении чердачной лестницы необходимо позаботиться о том, чтобы она отвечала определенным требованиям. Для удобной и безопасной эксплуатации сооружение для подъема на чердак должно соответствовать следующим критериям:

  1. Ширина лестничного марша не менее 65 сантиметров.
  2. Максимальная высота складной конструкции на чердак должна быть не более 3,5 метров. Такой размер обеспечит максимальную устойчивость. Если вход на чердак находится выше, то лучше установить монолитную стационарную лестницу.
  3. В среднем количество ступенек должно быть 13-15 штук, при этом расстояние между ними должно составлять 17-20 сантиметров.
  4. Оптимальный угол наклона конструкции 60-75 градусов. При большем значении пользоваться сооружением опасно и неудобно, а при увеличении угла оно будет занимать неоправданно много места.
  5. Складная конструкция должна выдерживать нагрузку в 150 кг.

Для безлопастной эксплуатации не стоит красить лестницу масляной краской, а для увеличения сцепления подошвы со ступеньками на них можно наклеить резиновые или полиуретановые накладки.

Чердачные лестницы своими руками — как сделать лестницу на чердак

Чердачная лестница, ее конструкция и применение

В большинстве частных домов чердаки и мансарды являются эксплуатируемыми помещениями. И чтобы попасть на цокольный этаж, конечно же, нужна лестница.

Оглавление:

Виды чердачных лестниц — устройство и типы конструкции

Чердачные лестницы могут находиться как снаружи, так и внутри здания. Преимуществом второго варианта является удобство эксплуатации. Вам не надо выходить на улицу, чтобы попасть на чердак, что в зимнее время года очень актуально. Кроме того, при отсутствии выхода на улицу, чердачное помещение не контактирует с холодным воздухом, что существенно уменьшает теплопотери.

По виду конструкции различают следующие типы чердачных лестниц:

  1. Монолитные:
  2. Складные чердачные лестницы:
    • ножничные;
    • раскладные или рычажные;
    • телескопические или раздвижные лестницы;
    • откидные.
  3. Переносные:

Переносные лестницы, как правило, используются как временный вариант соединения этажей. Применяются во время строительства дома или для доступа к чердачным помещениям, которые эксплуатируются крайне редко. Не отличаются безопасностью.

Самыми удобными, конечно, являются традиционные монолитные лестницы, с широким маршем и перилами. Но далеко не всегда получается разместить массивную конструкцию, ведущую на чердак — может просто-напросто не хватить места.

В этом случае оптимальным вариантом станут выдвижные чердачные лестницы. Они достаточно удобны и безопасны, просты в эксплуатации и занимают очень мало места. А большое разнообразие конструкций позволит подобрать вариант, подходящий именно Вам.

Складная лестница-трансформер

Чердачные складные лестницы изготавливаются из дерева и металла (алюминия). Комбинация этих материалов дает лучшие результаты. Из дерева выполняется лестничный марш, чтобы уменьшить вес конструкции, а из металла — пружины, механизмы и крепления, обеспечивающие жесткость изделия. Конечно, есть и чисто металлические модели.

Для деревянных моделей следует использовать твердые породы древесины. Толщина бруса должна быть не менее 2 см. Дерево не стоит применять, когда складывающаяся лестница слишком интенсивно эксплуатируется, ведь это приводит к быстрому износу. В таком случае лучший вариант — металлическая чердачная лестница.

Также используется пластиковая фурнитура, предотвращающая трение комплектующих во время трансформации и герметизирующая проем, когда изделие находится в сложенном состоянии. Крышка люка заполняется пенополистеролом и обеспечивает хорошую теплоизоляцию.

Раскладные чердачные лестницы могут открываться как вручную, так и автоматически, с применением электропривода. Зачастую, при ручном приводе к механизму присоединяют груз, который заметно облегчает процесс сборки, как бы затягивая лестницу в нишу и, наоборот, плавно опускает ее, компенсируя вес изделия.

Основные требования к подобным изделиям, это компактные размеры и прочность. Также важна эстетичность модели — хорошая лестница-трансформер должна сливаться с потолком.

Стандартные размеры чердачных лестниц:

  • ширина лестничного марша. Оптимальная ширина — около 65 см;
  • высота лестницы. Не рекомендуется использовать изделие высотой более трех с половиной метров, потому что тогда страдает жесткость конструкции, а падение с такой высоты может привести к серьезным травмам.

    Неудобен будет и процесс ее опускания или поднимания. В таком случае придется все же остановить свой выбор на монолитной лестнице;

  • количество ступенек. Обычно равно 14 или 15;
  • расстояние между ступенями. Считается, что оптимальная ширина шага составляет 19,3 см.

    При большем или меньшем значении, лестницей будет неудобно пользоваться;

  • толщина ступеней находится в пределах от 18 до 22 мм;
  • угол наклона лестницы. Стандартным значением принято считать величину от 60 до 75 градусов.

    При большем наклоне лестницей будет опасно пользоваться, при меньшем – изделие будет занимать слишком много места;

  • складная чердачная лестница должна выдерживать вес не менее 150 кг;
  • ступеньки должны располагаться параллельно полу и не скользить, либо надо приклеить противоскользящие накладки на ступени.

При покупке складных чердачных лестниц необходимо учесть, что параметры изделия должны совпадать с размерами крышки люка, иначе, раскладывающиеся детали будут задевать проем. Оптимальным считается люк, в который встроена раздвижная лестница шириной 70 см и длиной 120 см.

При меньших размерах проема, неудобно подниматься. Если размеры люка слишком велики, то возможны большие теплопотери. Поскольку чердак является неотапливаемым помещением, необходимо предусмотреть хорошую тепло- и пароизоляцию.

Выбирая угол наклона лестницы на чердак важно учесть, что чем меньше угол, тем больше необходимо делать размеры чердачного люка и тем больше места занимает лестница в разложенном состоянии.

Раздвижная чердачная лестница — выдвижные марши на чердак

Ножничная лестница
Как правило, изготавливаются полностью из металла. Они также носят название «лестница-гармошка», прижившееся из-за того, что конструкция складывается в виде гармошки. А механизм трансформации напоминает раздвигающийся трамвайный токосъемник и по форме представляет собой параллелограмм или овал.

Выдвижная лестница на чердак имеет один недостаток, присущий дешевым моделям. Из-за того, что конструкция полностью выполнена из металла, при некачественной сборки или с течением времени лестничный марш начинает скрипеть. Этого можно избежать, периодически смазывая выдвижную лестницу.

Телескопические лестницы

Телескопическая лестница состоит из множества выдвигающихся секций, которые складываются одна в другую. Изготавливается из алюминия, что способствует облегчению конструкции и приданию жесткости. На отечественном рынке раздвижная чердачная лестница встречается довольно редко и не пользуется большой популярностью.

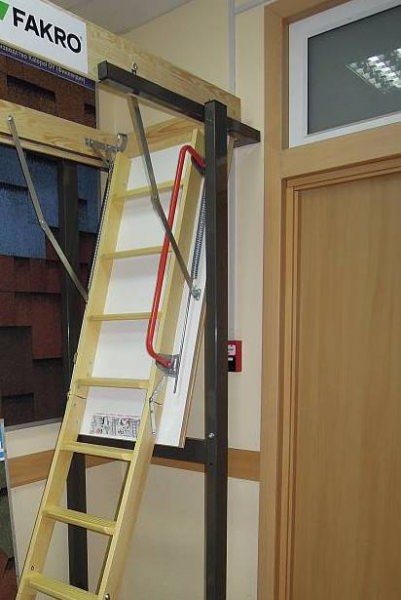

Раскладная лестница на чердак — секционная и шарнирная

Раскладные лестницы могут состоять из двух, трех или четырех секций в зависимости от конструкции. Первое колено имеет длину, равную размерам крышки люка, и жестко на нем закреплено. Два других сегмента раскрываются и образуют ровный лестничный марш. Секционные лестницы столь подвижны благодаря специальным петлям и шарнирам.

Откидывающаяся лестница

Если вы очень любите порядок, панически страдаете от недостатка места, и у вас есть второй этаж или чердак, откидная лестница может стать отличным вариантом для удовлетворения всех нужд сразу. Идея в следующем: большую часть времени конструкция сложена и закреплена на стене, и только вечером, когда Вам надо подняться в спальню, вы её выдвигаете.

Ступени закреплены на тетиве с помощью карточных петель. В сложенном состоянии конструкция фиксируется на стене. Откидывающаяся конструкция не очень востребована из-за своей сложности, но далее в статье мы все равно расскажем как её сделать своими руками.

Чердачные складные лестницы своими руками

Вариант №1 — простая конструкция из 2-х секций

Чердачные лестницы своими руками изготавливаются в течение 2-3 часов. Чтобы сделать чердачную лестницу нам понадобятся:

  • ножовка для работы по дереву;
  • рулетка для измерений;
  • лестница, высота которой будет примерно на 30 см больше, чем расстояние до перекрытия;
  • четыре карточные петли шириной с косоур;
  • два бруска, длина которых равна ширине люка и еще два бруска, длиннее первых, примерно, на 20 см. Толщина брусков 2-3 см;
  • саморезы, анкера, крючок и петелька.

Один из коротких брусков укрепляем на верхний конец лестницы с помощью петель, другой — жестко закрепляется на нижней части. Две рейки крепятся на лестничный марш наискосок так, чтобы они не мешали движению. Они придадут всей конструкции жесткости.

Далее отмеряем 2/3 длины лестницы и делаем аккуратный распил. Затем обе части соединяем с помощью петель. Важно прикрепить петли правильной стороной, чтобы лестница складывалась в правильном направлении, как показано на фото.

Верхний брусок укрепляется на стену сразу под люком. Чтобы складная лестница на чердак не раскрывалась, она закрепляется на стене с помощью крючка. Петелька вкручивается в косоур рядом с местом распила, а крючок укрепляется на стену.

Недостатком подобной модели является то, что она остается на виду. Этого можно избежать, если использовать изделие более сложной конструкции, у которого секции крепятся на крышку люка. Давайте посмотрим можно ли изготовить такую чердачную лестницу своими руками.

Вариант №2 — люк на чердак с лестницей

Мы расскажем как сделать лестницу на чердак, состоящую из 3-х секций, которая по конструкции идентичная тем, что продаются в магазинах. Вот такая раскладная чердачная лестница должна у нас получится.

Как сделать люк на чердак своими руками — основа складной лестницы

Изготовить люк на чердак можно из подручных средств. Сначала определимся с местом и размеров проема, а затем изготовим люк. Допустим, размер лестничного проема равен 125 на 70 см. Тогда, чтобы вырезать люк, следует к данным габаритам прибавить 7-8 мм с каждой стороны. Эти зазоры позволят крышке легко закрываться, но не повлияют на теплоизоляцию.

Из материала понадобится:

  • четыре бруска 50×50 мм — два коротких и два длинных;
  •  лист фанеры 10мм (в нашем случае используется две панели — цельного листа, к сожалению, под рукой не оказалось).

На концах брусков делаем выпилы в половину толщины, промазываем клеем и закрепляем саморезами, предварительно проверив диагонали. Для того чтобы диагональ не ушла, следует использовать временные косынки из фанеры 4 мм. После, мы их убираем и уже прикручиваем лист фанеры 10 мм (на фото видно, как лист по периметру закреплен саморезами ПШ). Далее примеряем в проем.

Для того чтобы люк хорошо закрывался и снаружи не было никаких замков, мы врезаем в крышку дверную защелку. На нашей упаковке было написано «усиленная». Чтобы открыть защелку, мы будет использовать старую ручку (можно любой прибор в форме цилиндра), которая вставляется в специальное отверстие. Защелка хорошо держит люк, очень удобно.

Механизм чердачной лестницы с люком — шарнирный без пружины

Дошла очередь до самого сложного — механизмов открывания. Все комплектующие, конечно, можно купить в магазине, но мы пойдем сложным путем и все сделаем самостоятельно.

Для начала нарисуем на картоне чертеж чердачной лестницы с примерным углом, на который должен открываться люк. Вырежем картонные детали и примерим к конструкции. Таким образом можно довольно точно подобрать длину шарниров.

Думаю у каждого в гараже найдутся железные уголки, обрезки полосок и куски листового металла, в общем, все, из чего можно сделать механизм для лестницы. Для одного механизма нам понадобится:

  • один уголок;
  • кусок листового металл;
  • две полосы разной длинны.

Отметим отверстия для шарниров, расстояния которых мы ранее прикинули опытным путем, и просверлим под болт М10. Собираем вместе, не стягивая сильно болты. Малкой замеряем нужный угол открывания люка и раздвигаем будущий механизм до выбранного угла. Отмечаем на металле область, которую при открывании перекрывает уголок и вырезаем ее с помощью лобзика.

Приводим полосы металла в надлежащий вид, обрезав лишнюю длину и скруглив концы. Так они не будут задевать уголок и мешать друг другу. Снова собираем весь механизм. После того, как мы удалили часть металла, уголок стал упираться и стопориться в нужном положении.

Итак, один механизм готов, теперь приступаем к изготовлению второго. Очень важно, чтобы он получился в точности таким же, но в зеркальном исполнении. Для этого мы скрепляем каждую пару деталей струбцинами и сверлим нужные отверстия.

После того, как одно отверстие вырезано, вставляем в него болт и сверлил второе.

Затем, скрутив обе детали болтами, ровняем их по длине.

Таким образом изготавливаем все части.

На выходе должно получится два совершенно идентичных механизма.

Совет

Теперь установим механизмы на люк и примерим его в лестничный проем. Оказалось, что еще при проектировании узла мы допустили ошибку — не учли высоту крепления на балке перекрытия. То есть деталь просто-напросто вылезла за перекрытие. Из-за чего нам пришлось установить временные бруски.

Подгоняем люк так, чтобы он хорошо открывался и не касался стенок проема.

Теперь сделаем еще один несложный механизм для поддержки всей конструкции. Нам понадобятся две полосы металла шириной 20 мм и уголок. Для этого к концу одной из полос привариваем кусочек металла, в который будет упираться вторая полоска. Из уголка делаем опорную площадку.

В итоге должен получится шарнир, который при открывании люка остается немного согнутым и при этом держит нагрузку. Впоследствии этот узел надо будет установить таким образом, чтобы он был полностью разложен, когда механизмы, сделанные ранее, открыты по максимуму. Тогда нагрузка, которую создает шарнирная лестница, поровну распределится между ними.

Деревянная лестница на тетивах своими руками

Лестница на чердак своими руками сооружается из деревянных досок. Тетиву и ступеньки будем вырезать из дюймовой доски шириной 100 мм. Длина первой секции делается по размеру люка, вторая — такая же или чуть меньше первой, но с учетом того, что она не должна задевать потолок в процессе трансформации. Третья секция равна расстоянию, что осталось до пола.

Малкой отмеряем угол наклона люка в открытом положении и переносим его на доску, отмечая тем самым ступени. Далее размечаем длины секций.

Плотно прижав доски друг к другу и скрепив их молярным скотчем, переносим всю разметку на вторую доску (линии должны быть в зеркальном отражении). При помощи пера на 25 сверлим отверстие там, где впоследствии будет находиться шарнир петли.

Теперь внимание, мы допустили ошибку, просверлив оба отверстия с одной стороны, потому что второе углубление должно быть на внешней стороне досок, как отмечено на фото.

Для более эстетичного вида отшлифовываем все грани фрезером.

Далее распиливаем доски в местах соединения сегментов. Нарезаем ступеньки, остругиваем их и отшлифовываем до приличного вида.

На тетивах лестницы делаем маленькие углубления (5 мм) для ступеней. При помощи клея и саморезов ПШ собираем все детали воедино. Должно получится примерно как на фото.

Металлические петли

Следующим шагом в создании чердачной лестницы своими руками будет изготовление петель, которые соединяют секции марша и, собственно, позволяют лестнице складываться и раскладываться.

Нам понадобятся металлические полосы шириной 25мм. Всего 8 штук, на половину из которых привариваются небольшие кусочки той же полоски. В каждой железяке просверливаем по три отверстия — те, что поменьше для крепления к лестнице, 8-ми миллиметровая — под шарнир.

Обратите внимание

Кладем первый и второй сегмент лестницы на ровную поверхность, чтобы стык получился плотным. И прикручиваем петлю таким образом, чтобы болт шарнира встал в выемку, прямо по центру соединения секций, а с другой стороны по краю тетивы.

После того как обе петли прикручены, проверьте лестницу на сгибание-разгибание.   Убедившись что все функционирует исправно, таким же образом приделываем третью секцию.

Установка чердачной лестницы — монтаж складной конструкции в проем

Когда все комплектующие готовы, можно начинать монтаж чердачной лестницы. Надо собрать все воедино и установить в проем.

Если все работает как надо, разбираем все на запчасти и наносим защитное покрытие: для металла — грунтовка и краска из баллончика, для дерева — два слоя лак. Давайте посмотрим, что у нас получилось.

P.S. на первой фотографии и на видео защелка для люка еще не была установлена, поэтому крышка держится с помощью бруска.

Чердачная откидная лестница своими руками

Интересным вариантом для реализации подъема на второй этаж, мансарду или чердак могут стать откидные лестницы.

Для ее изготовления необходимо запастись следующим:

  • две доски для тетивы. Толщина бруса 3 см, ширина – около 20 см, длина зависит от высоты перекрытия и от угла наклона лестницы;
  • доски для изготовления ступенек, шириной не менее 12 см, толщиной 3 см и длиной не менее 50 см;
  • на каждую ступеньку необходимо по 2 карточных петли;
  • саморезы, анкера, крючок для закрепления конструкции на стену.

Первым шагом закрепляем одну тетиву на стене с помощью анкеров. Крепления должны быть жесткими, ведь на этой тетиве будет держаться вся конструкция.

Далее необходимо очень тщательно разметить ступени:

  • отмечаем положение нижней ступени и проводим отрезок, строго параллельный полу, длина которого равна ширине ступни (12см);
  • через концы отрезка параллельно краям тетивы проводим две параллельные прямые;
  • от конца первого отрезка вверх проводится перпендикуляр;
  • от данной линии вправо отступаем, примерно, сантиметр и проводим линию, параллельно данному перпендикуляру;
  • точка пересечения этой линии с верхней линией, проведенной параллельно краю тетивы, даст положение второй ступени. Таким образом размечаем всю лестницу.

Отступ в сантиметр между ступенями необходим для того, чтобы при складывании ступеньки не терлись друг об друга. Когда одна тетива размечена, переносим разметку на вторую. В намеченных местах при помощи карточных петель крепим ступени.

Петли располагаем так, чтобы на стационарной тетиве они поднимали ступень вверх, а на подвижной – опускали вниз. На подвижной части лестницы закрепляется петля,  а в соответствующем месте на стене – крючок.
