Как собрать светодиодные светильники своими руками

Как сделать светодиодные лампы своими руками

Главная > Светильники и люстры > Как собрать светодиодные светильники своими руками

Как элементы осветительных приборов, светодиоды появились на рынке относительно недавно. Первые светодиоды были созданы в 1962 году, они излучали слабый красный свет. Для освещения такие приборы не использовались в связи с тем, что излучался очень узкий спектр света, а цена на них была довольно высока.

Светодиодное освещение дома

С развитием технологии изготовления светодиодов появились другие цвета видимого спектра излучения, снизилась стоимость продукции, расширился диапазон применения светоизлучающих приборов. Но по-прежнему им было еще далеко до экономных осветительных систем. Применялись в основном для индикации в электро,- и радиоприборах. Положительными качествами были малое энергопотребление и долговечность.

Светодиоды разного цвета и формы

Плюсы светодиодного освещения

Освещение с помощью светодиодных панелей стало широко применяться при появлении светодиодов с КПД более 50%, в то время как лампа накаливания выдает 3,5-4% КПД. Преимущества этой системы освещения:

  • малое энергопотребление;
  • экологичность;
  • срок службы порядка 30000 часов;
  • надежность;
  • неограниченное количество включений-выключений;
  • большая светоотдача;
  • широкий рабочий диапазон температуры окружающей среды;
  • малые геометрические размеры;
  • возможность получения нужного спектра излучения (красный, желтый, зеленый, белый);
  • возможность регулирования силы светового потока;
  • низкая рабочая температура.

Положительных качеств много, и они дают преимущество перед традиционными лампами накаливания и энергосберегающей люминесцентной лампой.

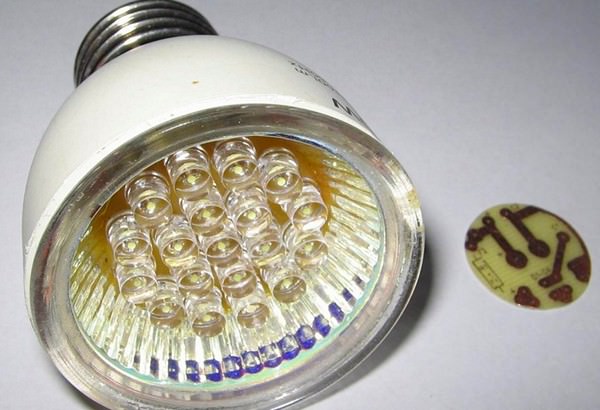

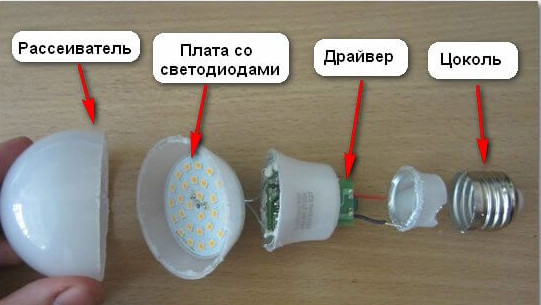

Лампа из светодиодов

Как собрать сенсорный выключатель своими руками

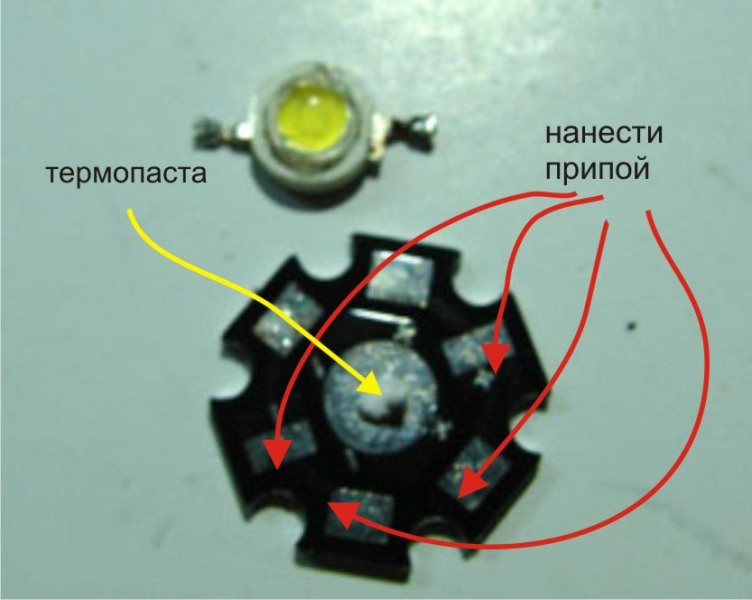

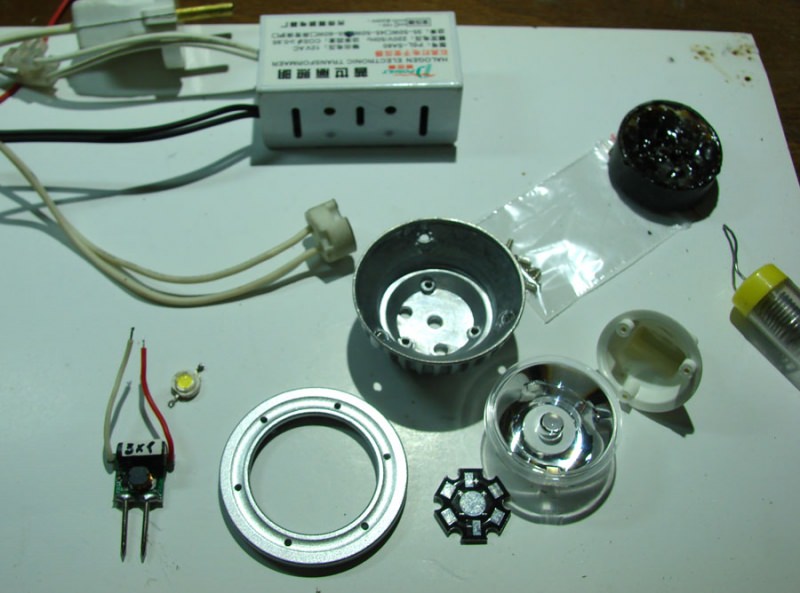

Как сделать светодиодную лампу?  Ее можно изготовить из отдельных светодиодов. Для этого понадобятся штучные излучающие диоды. Соединяя последовательно необходимое количество, можно получить заданную мощность.

Для защиты от выхода из строя элементов требуется установка резистора, который ограничит ток в цепи полупроводника.

Независимо от напряжения питания такой лампы, 220 В или 12 В от автомобиля, резистор рассчитывают так, чтобы рабочий ток не превышал паспортные значения диода.

Обратите внимание

После сборки и проверки можно встроить конструкцию в цоколь обычной лампочки накаливания.

Самодельная светодиодная лампа ничуть не хуже заводской, даже имеет преимущество – ее в случае отказа в работе легко исправить, чего не скажешь о заводских изделиях.

Светодиодные светильники

Светильники, в которых активным элементом служит светодиод, называют светодиодными светильниками.

Можно использовать существующую люстру, вставив в нее полупроводниковую лампу или же изготовить диодный светильник своими руками, чтобы использовать его для освещения дома.

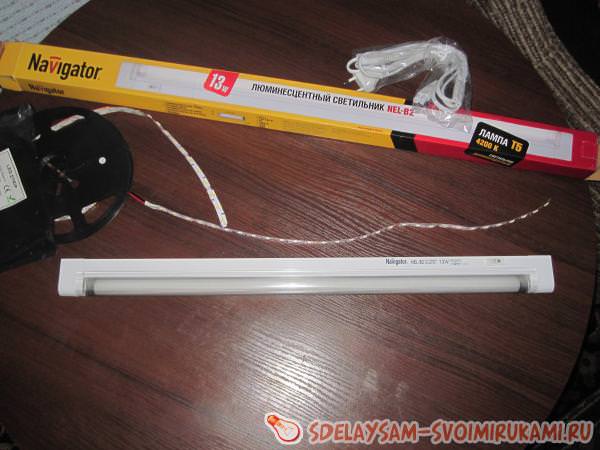

При наличии навыков можно изготовить светильник из светодиодной ленты, применяя разработанные принципиальные схемы.

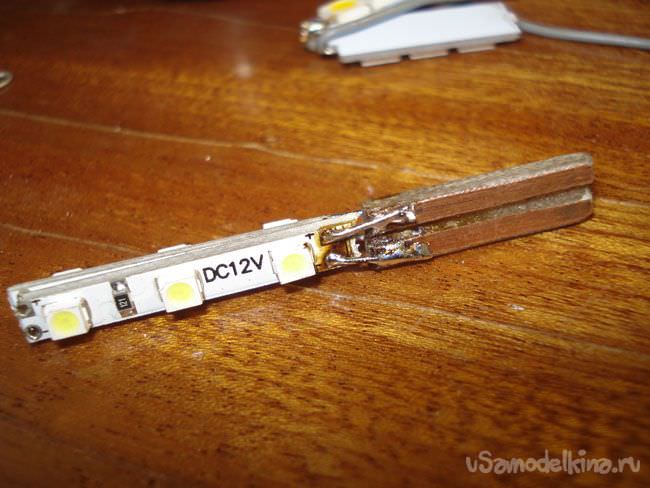

Светодиодная лента для изготовления светильника

Лента представляет собой набор светодиодов, соединенных между собой должным образом в заводских условиях. Ее можно резать по секциям и соединять в параллельные и последовательные цепи. В схему встроен ограничивающий ток резистор. Напряжение питания обычно применяется 12, 24, 36 и 220 В.

Комбинируя количество секций, можно получить требуемую освещенность и потребляемую мощность.

Для подключения к сети 220 В можно собрать схему понижения напряжения, если планируется использовать ее для освещения автомобиля (на напряжение 12В).

При использовании ленты из светодиодов на напряжение 12В применяют специальные драйвера, или стоит потратить время на изготовление самодельного электропитающего устройства.

Светильник своими руками

Можно создать конструкцию потолочного, настенного, напольного или настольного светильника по своему вкусу и под существующий интерьер. Использовать можно любые подручные материалы: от воздушных шаров до железных конструкций.

Как сделать светильник своими руками

Необходимо определиться с типом применяемых светодиодов или готовой ленты. Если это диоды – просчитать нужное количество, если лента – нужную длину.

Эти данные понадобятся для расчета потребляемой светильником мощности.

Светодиоды соединяют последовательно по 3-4 штуки, в зависимости от рабочего напряжения диода и последовательно с ними ставится ограничительный резистор, предотвращающий перегорание диода при превышении номинального тока. При необходимости увеличения светового потока, параллельно устанавливают еще 2-3 таких блока. Так можно сделать и настольную лампу, и лампу для автомобиля.

Мощность потребления известна. Один из вариантов – приобретение драйвера. Его параметры должны соответствовать параметрам потребления светильника или быть немного большими.

Если параметры потребления будут больше параметров драйвера, он выйдет из строя и, что вполне вероятно, выйдет из строя сама светодиодная конструкция.

Второй вариант – изготовление блока питания самостоятельно.

Схема блока питания на 12 В

Трансформатор Т1 с параметрами: входное напряжение 220 В, выходное – 9-12 В. Можно использовать готовый трансформатор от старого телевизора. Следующий элемент – диодный мост Д1-Д4.

При наличии свободного диодного моста от зарядного устройства автомобиля, можно использовать его.

Важно

Напряжение, на которое рассчитана работа диодов, должно быть выше 12 В, а ток выпрямления больше тока потребления светодиодного светильника.

Элемент А1 – любой стабилизатор напряжения с рабочим током, превышающим ток потребления светильника, и напряжением на выходе 12 В. Все элементы схемы доступны в любом магазине радиодеталей. Собрать и спаять схему можно с помощью паяльника, закрепив все детали в пластиковый корпус. Печатный монтаж здесь будет излишним, подойдет навесной с соблюдением правил качественной пайки.

Напряжение входной цепи 220 В опасно для жизни человека. При работе следует соблюдать правила техники безопасности.

После окончания монтажа нужно закрепить все детали в корпусе и вывести наружу два провода для подключения входного напряжения и два для 12В. Обязательно пометить провода входные «+» и «-» выхода для исключения переполюсовки. Из практики: красный провод обозначает плюс, синий – минус.

Диодный светильник для дома своими руками сделан, он радует глаз и экономит электроэнергию.

Светильник для авто

Как своими руками сделать люстру

Напряжение автомобильного аккумулятора – 12 В. При работе автомобиля на больших оборотах генератор вырабатывает большее напряжение – 14-14,5 В. Это необходимо для зарядки аккумулятора автомобиля. Эту информацию важно учитывать для того, чтобы собрать энергосберегающую лампу для авто.

Подсветка днища автомобиля светодиодной лентой

Если использовать для этого светодиодную ленту, то никакой дополнительной схемы применять не надо. Взять ленту на 12В, отрезать необходимый размер и, соблюдая полярность, подключить ее к сети автомобиля вместо обычной лампочки.

Своими руками. Видео

Как собрать светодиодный светильник своими руками для подвесного потолка, рассказывает видео ниже.

Используя ленту для подсветки днища кузова, можно получить очень красивый эффект. Полученную систему освещения можно назвать энергосберегающей, потому как потребление энергии авто существенно снизится.

Как сделать светодиодные лампы своими руками?

Как сделать светодиодные лампы своими руками

Можно с большой уверенностью сказать, что светодиодное освещение — это очень перспективное направление в развитии электротехнической продукции. Светодиодные лампы по сравнению со своими старшими собратьями имеют множество преимуществ.

Они превосходят более привычные для нас источники искусственного освещения по многим характеристикам, начиная от высокой экономичности и огромного срока службы и заканчивая высокой прочностью и безопасностью в использовании.

Светодиодное освещение сегодня у всех на слуху, однако многие до сих пор не представляют, о чем идет речь и каков принцип работы этих устройств. В основном потребителя отталкивает цена такого рода продукции, ведь она весьма не бюджетная.

В этой статье мы рассмотрим, как изготавливается своими руками. Также мы разберем некоторые нюансы эксплуатации этого вида искусственного освещения.

Введение

Для того чтобы сделать своими руками, недостаточно иметь одно лишь желание. Тем, кто не имеет никакого понятия об электротехнике, будет полезно изучить основные понятия в этом направлении.

Так или иначе, надо запастись терпением и выделить время для того, чтобы сделать светодиодные лампы своими руками (220В).

Стоит отметить, что привычные нам изделия (обычные лампочки) через несколько лет уйдут в прошлое, поэтому полученный результат обрадует вас и позволит экономить на счетах от поставщиков электроэнергии.

Что понадобится для самостоятельного изготовления светодиодных ламп?

  • Прежде всего необходимо найти корпус от «галогенки». Подойдет бывшая в употреблении или попросту перегоревшая лампочка. Ну а если таковых не найдется, можно купить новую. В любом случае ваши капиталовложения окупятся.
  • Естественно, что светодиодная лампа, своими руками сделанная, предполагает покупку диодов. Количество их зависит от вашего желания и потребностей. Стоит сказать, что чем больше светодиодов используется для создания источника освещения, тем сложнее будет протекать процесс изготовления.
  • Вам необходим калькулятор. Он позволит правильно рассчитать количество светодиодов для лампы. Также следует создать электрическую схему, по которой и будут в дальнейшем собираться светодиодные лампы своими руками.
  • Для работ также понадобится клей. Приобрести можно как супер-клей, так и полимерный. Единственное, на что стоит обратить внимание, так это на способность клеевого состава быстро и крепко схватывать две склеиваемые поверхности.
  • Листовой алюминий (немного). Толщина металла должна быть примерно 0,2 миллиметра, следовательно, подойдет и обычная банка из-под пива или газировки.
  • Резисторы (сопротивление). Здесь необходимо выяснить, какой тип и номинал изделий необходимо приобретать. Все это рассчитывается исходя из составленной схемы.

Сборка. Шаг за шагом

  1. Первым делом мы должны избавиться от начинки галогеновой лампы. Для этого с помощью отвертки или ножа необходимо убрать белую замазку возле контактов. Она отлично крошится, и особого труда для ее удаления не потребуется. Главное, не переусердствовать – галогеновая лампа очень хрупкое изделие, и от чересчур сильного давления может испортиться.
  2. После этих манипуляций необходимо положить нашу лампочку на ровную поверхность контактами вверх. Затем молотком необходимо ударить по последним. Удар наносить нужно без особого энтузиазма и аккуратно. После этого лампочка выпадет из отражателя.
  3. Следующим шагом будет изготовление алюминиевого диска для крепления светодиодов.

    Для начала необходимо изготовить на светодиодные лампы своими руками шаблоны из бумаги. Делается это при помощи программы на компьютере.

  4. Распечатанный элемент нужно приклеить к алюминиевой подложке и вырезать дырки с помощью канцелярского дырокола. В основном шаблоны рассчитываются под светодиоды диаметром 5 миллиметров.

Все, схема, описывающая наши будущие изделия, готова.

Что дальше?

Как далее изготовить светодиодные лампы своими руками? Затем можно приступать непосредственно к сборке.

  1. Для этого алюминиевый диск кладется на подставку, так как светодиоды должны выступать за него. Элементы вставляются в отверстия таким образом, чтобы ножка катода с ножкой анода соседних светодиодов располагались рядом. Эта рекомендация позволит облегчить процесс пайки. Каково нормальное напряжение питания для такого источника света, как изготавливаемая светодиодная лампа своими руками? 12В — именно на такое напряжение в основном рассчитана подобная электротехническая продукция.
  2. Что делать далее? После того как все светодиоды окажутся на месте, можно приступать к проклейке. Заливать клеем их можно прямо до ножек, это позволит конструкции быть крепче. Прежде чем приступать к следующему шагу, необходимо дождаться, когда все полностью высохнет.
  3. Следующим этапом будет пайка светодиодов. Как отмечалось выше, анод одного должен находиться рядом с катодом другого, главное — не перепутать их. При большом количестве светодиодов рекомендуют спаивать по четыре последовательно соединенных элемента. Если брать отдельно такую 4-диодную цепь, то для удобства лучше у первого светодиода оставить более длинным анод, а у последнего — катод, так как эти ножки будут потом соединяться с питанием. Чтобы впоследствии не спутать плюс и минус, лучше всего плюсовые ножки оставлять более длинными, а минусовые делать покороче.
  4. После пайки светодиодов необходимо заняться подключением резисторов. Допустим, мы собираем лампу из 22 светодиодов. Исходя из этого, после пайки у нас должно получиться 6 длинных анодов и, соответственно, 6 более коротких катодов. Резисторы следует припаивать к катодам, но перед этим надо разобраться с плюсовыми ножками. Все шесть катодов необходимо соединить вместе. Сделать это требуется аккуратно, чтобы предотвратить замыкание положительных выводов на минус. После всех манипуляций мы должны получить плюсовой вывод со светодиодов и минусовой — с резисторов. К ним необходимо припаять небольшие куски медного провода, получится своего рода имитация цоколя. В заключение этого этапа рекомендуется заполнить места между катодами и анодами клеевым составом, дабы не допустить следствием которого наверняка будет ремонт светодиодных ламп своими руками.

Окончательная сборка

Следующим этапом буде непосредственная сборка. Для этого к отражателю при помощи клея крепится собранная начинка. Клеевое соединение должно быть надежным, так как эти два элемента будут держаться только на клее.

После того как все подсохнет, следует промаркировать каждый из выводов, а также указать номинальное напряжение нашей лампы. Куски медного провода необходимо подрезать в соответствии с длиной электродов галогеновой лампы.

Проверка работоспособности

Все, светодиодная лампа готова, для проверки можно подсоединить ее к аккумуляторной батарее и проверить работу всех составляющих или выполнить соединение через драйвер светодиодной лампы. Своими руками собранные изделия, к слову сказать, будут по-разному источать свет.

Все зависит от примененных диодов. Для ламп, сборку которых мы рассмотрели выше, лучше всего подойдет продукция, имеющая рассеивающий свет. Деталь, как отмечалось выше, должна быть подключена к сети через специальный драйвер. Без него вы не получите работоспособное изделие.

Преимущества «светодиодок»

Светодиодные лампы, своими руками изготовленные, имеют массу плюсов, а именно:

  1. Экономное использование электроэнергии.
  2. Большой срок службы (при правильной эксплуатации может достигать 72 тысячи часов). В среднем светодиодок хватает на 10-15 лет.
  3. Способность использовать разные спектральные характеристики.
  4. Возможность получать направленное излучение.
  5. Нет инерционности при коммутациях.
  6. Есть возможность управления яркостью.
  7. Высокая безопасность. В отличие от ламп накаливания, диод не нагревается до колоссальных температур, что исключает возможность получить ожог.
  8. Небольшие габариты по сравнению с другими аналогами.
  9. Большая прочность. Диодную ленту не так уж и легко разбить, не то что лампу накаливания.
  10. Экологичность.
  11. Невысокая температура.

Стоит ли верить написанному на упаковке?

Покупая в магазине светодиодные лампы, мы обращаем внимание на их характеристики, указанные на упаковке. Заводы-изготовители зачастую лукавят, говоря о мощности света, который излучает светильник. Так получается потому, что производители складывают от всех светодиодов, но не берут в расчет потери света от отражателя или линзы.

Заключение

Зная все нюансы изготовления таких изделий, можно не опасаться обмана. Самостоятельно произведя процесс сборки, можно исключить ремонт светодиодных ламп. Своими руками сделанный светильник позволит быть уверенным в качестве изделия. Срок его службы измеряется годами, если не десятилетиями.

Итак, мы выяснили, как делается светодиодная лампа своими руками. 220 В — это не единственная сеть, от которой она может работать. Диод светит и при 12-вольтовом напряжении, а также работает от обычных батареек.

Простая светодиодная лампа своими руками

Как сделать светодиодные лампы своими руками

Внимание! Данная конструкция не имеет гальванической развязки от высоковольтной сети переменного тока. Строго соблюдайте технику безопасности. При повторении конструкции Вы всё делаете на свой страх и риск. Автор не несёт никакой ответственности за Ваши действия.

В статье рассмотрена конструкция светодиодной лампы с питанием от сети переменного тока с напряжением до 240 В и частотой 50/60 Гц. Данная лампа мне служит уже более двух лет и я хочу поделится с Вами этой конструкцией. Лампа имеет очень простую схему ограничения тока, что даёт возможность повторения конструкции начинающим радиолюбителям.

Она имеет небольшую мощность и может применяться в качестве ночника или для подсветки помещения, где не нужна большая яркость свечения, но важен такой фактор, как низкое энергопотребление и долгий срок службы.

Её можно повесить в подъезде или на лестничной площадке и не переживать о выключении или высоком расходе электричества — срок её службы практически ограничен сроком службы применённых светодиодов, так как данная лампа не имеет импульсного преобразователя, которые часто выходят из строя быстрее самих светодиодов, а радиоэлементы здесь подобраны таким образом, что не превышаются номинальные напряжения и рабочие токи как конденсаторов с диодами, так и самих светодиодов даже при максимальном допустимом напряжении и частоты в питающей электросети.

Лампа имеет следующие характеристики:

Напряжение питания:  до 240 В
Частота питающей сети:  50/60 Гц
Потребляемая мощность:  не более 1,8 Вт
Количество светодиодов:  9 штук
Общее число кристаллов:  27 единиц
Тип преобразования:  с гасящим конденсатором

В лампе использованы трёхкристалльные светодиоды тёплого белого свечения типа smd5050:

При протекании номинального тока 20 мА на одном кристалле светодиода падает напряжение порядка 3,3 В. Это основные параметры для расчёта гасящего конденсатора для питания лампы.

Кристаллы всех девяти светодиодов соединены последовательно друг с другом и таким образом через каждый кристалл протекает одинаковый ток. Этим достигается одинаковое свечение и максимальный срок службы светодиодов и следовательно всей лампы. Схема соединения светодиодов показана на рисунке:

После спаивания получается вот такая светодиодная матрица:

Вот так это выглядит с лицевой стороны:

Представляю Вам принципиальную схему данной светодиодной лампы:

Совет

В лампе используется двухполупериодный выпрямитель на диодах D1-D4. Резистор R1 ограничивает бросок тока во время включения лампы. Конденсатор C2 является фильтрующим и сглаживает пульсации тока через светодиодную матрицу. Для данного случая его ёмкость в микрофарадах примерно можно рассчитать по формуле:

где I это ток через светодиодную матрицу в миллиамперах и U — падение напряжения на ней в вольтах. Не стоит гнаться за слишком большой ёмкостью этого конденсатора, так как токогасящий конденсатор играет роль ограничителя тока, а подключённая светодиодная матрица является стабилизатором напряжения.

В данном случае можно использовать конденсатор ёмкостью 2,2-4,7 мкФ. Параллельно ему установленный резистор R3 обеспечивает полную разрядку этого конденсатора после выключения питания. Резистор R2 играет ту же роль для токогасящего конденсатора C1.

 Теперь главный вопрос — как рассчитать ёмкость гасящего конденсатора? В интернете есть много формул и онлайн калькуляторов для этого, но все они занижали результат и давали более низкую ёмкость, что подтвердилось на практике. При использовании формул с различных сайтов и после применения онлайн калькуляторов в большинстве случаев получилась ёмкость 0,22 мкФ.

При установке же конденсатора с данной ёмкостью и при замере протекающего через светодиодную матрицу тока был получен результат 12 мА при напряжении сети 240 В и частоты 50 Гц:

 Тогда я пошёл более длинным путём и сначала рассчитал необходимое гасящее сопротивление, а затем вывел ёмкость гасящего конденсатора. За исходные данные мы имеем:

  • Напряжение питающей сети: 220 В. Возьмём максимально возможное — 240 В.
  • Частоту сети я взял в 60 Гц. При частоте в 50 Гц через матрицу будет протекать меньший ток и лампа будет светить менее ярче, но, зато будет запас.
  • Напряжение, падающее на светодиодной матрице составит 27*3,3=89,1 В, так как у нас 27 последовательно включённых светодиодных кристаллов и на каждом из них будет падать примерно 3,3 В. Округлим это значение до 90.
  • При максимальной частоте 60 Гц и напряжении в сети 240 В, протекающий через матрицу ток, не должен превышать 20 мА.

В расчётах используются действующие значения токов и напряжений. По закону Ома гасящее сопротивление должно составлять:

где Uc  — напряжение в сети (В)

Um  — напряжение на светодиодной матрице (В)

Im  — ток через матрицу (A).

Так как в качестве гасящего сопротивления мы используем конденсатор, то Xc = Rи по известной формуле для ёмкостного сопротивления:

вычисляем необходимую ёмкость конденсатора:

где — частота питающей сети (Гц)

Xc — необходимое ёмкостное сопротивление (Ом)

Напоминаю, что полученное в данном случае значение ёмкости конденсатора справедливо для частоты питающей сети 60 Гц. Для частоты же 50 Гц по расчётам получается значение 0,42 мкФ.

Обратите внимание

Для проверки справедливости я временно поставил два параллельно соединённых конденсатора по 0,22 мкФ с получившейся суммарной ёмкостью в 0,44 мкФ и при замере протекающего через светодиодную матрицу тока было зафиксировано значение в 21 мА:

Но для меня была важна долговечность и универсальность и по расчёту на частоту 60 Гц с результатом необходимой ёмкости в 0,35 мкФ я взял близкий номинал с ёмкостью в 0,33 мкФ. Вам так же советую брать конденсатор немного меньшей ёмкости, чем расчётная, что бы не превышать допустимый ток используемых светодиодов.

Далее подставив формулу для расчёта сопротивления в формулу для определения ёмкости и сократив всё выражение я вывел универсальную формулу в которую, подставив исходные значения, можно вычислить необходимую ёмкость конденсатора для любого числа светодиодов в лампе и любого питающего напряжения:

Окончательная формула принимает следующий вид:

Где C — ёмкость гасящего конденсатора (мкФ)

Id — допустимый номинальный ток применяемого в лампе светодиода (мА)

f — частота питающей сети (Гц)

Uc — напряжение питающей сети (В)

n — количество используемых светодиодов

Ud — падение напряжения на одном светодиоде (В)

Может быть кому то будет лень производить эти расчёты, но по этой формуле можно определить ёмкость для любой светодиодной лампы с любым числом последовательно соединённых светодиодов любого цвета. Можно например сделать лампу из 16 красных светодиодов подставляя в формулу соответствующее красным светодиодам падение напряжения.

Главное придерживаться разумных пределов, не превышать количество светодиодов с общим напряжением на матрице до напряжения питающей сети и не использовать слишком мощные светодиоды. Таким образом можно изготовить лампу с мощностью до 5-7 Вт.

 В противном случае может понадобиться конденсатор слишком большой ёмкости и могут возникнуть сильные пульсации тока.

Вернёмся к моей лампе и на фотографии ниже показаны радиоэлементы, которые я использовал:

У меня не нашлось конденсатора ёмкостью 0,33 мкФ и я поставил параллельно включённых два конденсатора с ёмкостью 0,22 и 0,1 мкФ. С такой ёмкостью протекающий через матрицу ток, будет немного меньше расчётного.

Важно

Фильтрующий конденсатор в моём случае на напряжение 250 В, но я настоятельно рекомендую использовать конденсатор на напряжение от 400 В.

Хотя падение напряжения на моей светодиодной матрице и не превышает 90 В, но в случае обрыва или перегорания хоты бы одного из светодиодов напряжение на фильтрующем конденсаторе достигнет амплитудного значения, а это более 330 В при действующем напряжении в питающей сети 240 В. (Ua = 1,4U)

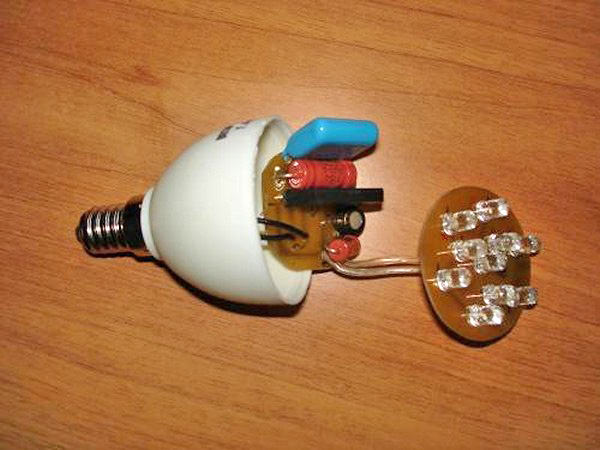

В качестве корпуса я использовал часть компактной энергосберегающей люминесцентной лампы вытащив из неё электронную начинку:

Плату я выполнил навесным монтажом и она с лёгкостью поместилась в указанный корпус:

Светодиодную матрицу я приклеил двойным скотчем к круглому куску гетинакса, который привинтил к корпусу двумя винтами с гайками:

Так же я сделал небольшой рефлектор, вырезав его из жестяной банки:

Я провёл реальные измерения при напряжении в питающей сети 240 В и частоте 50 Гц:

Постоянный ток через светодиодную матрицу принял значение 16 мА, что не превышает номинального тока используемых светодиодов:

Так же я разработал печатную плату под радиоэлементы в программе Sprint-Layout. Все детали поместились на площади 30Х30 мм. Вид данной печатной платы Вы можете видеть на рисунках:

Я предоставил эту печатную плату в форматах PDF, Gerber и Sprint-Layout. Вы свободно можете скачать указанные файлы. Хотя на схеме и указаны диоды КД105, но так как в настоящее время они являются редкостью, то печатная плата разведена под диоды 1N4007.

Совет

 Так же можно использовать другие выпрямительные диоды средней мощности на напряжение от 600 В и на ток в 1,5-2 раза больший тока потребления светодиодной матрицы. Дам рекомендацию на счёт сборки этой матрицы.

Все светодиоды лицевой стороной я временно приклеил к малярному скотчу и спаял все выводы согласно схеме, после чего готовую матрицу со стороны выводов приклеил на двусторонний скотч и снял бумажный малярный скотч с лицевой стороны.

Если у Вас будет возможность, я рекомендую расположить светодиоды на большем расстоянии друг от друга, так как они будут выделять тепло и от близкого расположения могут перегреваться и быстро деградировать.

Лично у меня эта лампа светит по семь часов в день уже третий год и пока не было никаких проблем. К статье прилагаю также таблицу Exsel с формулой для расчёта.

В ней просто нужно подставить исходные значения и в результате получите необходимою ёмкость гасящего конденсатора. Всем ярких и долговечных лампочек.

Оставляйте отзывы и делитесь статьёй, так как в интернете много неправильных формул и калькуляторов дающих неверный результат. Здесь же всё проверено опытом и подтверждено временем и реальными измерениями.

Скачать список элементов (PDF)

Прикрепленные файлы:

Светодиодная лампа на 220В своими руками – схема сборки

Как сделать светодиодные лампы своими руками

Содержание

  • 1. Сборочный процесс
  • 2. Более мощная конструкция

Можно ли и как сделать светодиодную лампу своими руками, которая бы работала от сети 220 вольт? Вопрос на самом деле интересный, потому что затрагивает тему, которая волнует многих электриков. Ведь не секрет, что светодиодные лампы самые экономичные на сегодняшний день.

Так из чего же можно сделать такую лампу, чтобы она напрямую работала от сети переменного тока напряжением 220В? Вариантов несколько, но самый простой – это из сгоревшей люминесцентной лампы компактного типа (КЛЛ).

Давайте рассмотрим процесс переделки, в конечном итоге которой получится светодиодная лампа на 220В своими руками.

Сборочный процесс

В первую очередь люминесцентную лампу надо разобрать. Нас в этой конструкции интересует цоколь с отражателем. Именно здесь расположены все необходимые детали, которые объединены в электрическую схему, включающую лампу. Разбирать ее надо аккуратно, не повредив тех самых деталей.

Обратите внимание, что сама схема КЛЛ для светодиодного светильника не подходит. Поэтому ее надо разобрать. Из цоколя нам пригодится предохранитель, его вытаскивать их схемы нет необходимости.

Далее, пригодится и диод, кстати, его марка 1N4007. В новую схему придется добавить любой электролит, главное, чтобы его напряжение не было ниже 50 вольт, а емкость не меньше 100 мкФ.

Обратите внимание

И еще одна деталь пригодиться – это конденсатор емкостью 1 мкФ напряжением 630 вольт.

Конечно, понадобятся сами светодиоды. Их можно взять из светодиодной ленты, которая разрезается на участки, включающих в себя по три светодиода. Такой отрезок питается от напряжения 12 вольт. В общем, понадобиться четыре отрезка светодиодной ленты.

На рисунке ниже показана схема сборки всех деталей.

Чтобы они в самом цоколе не болтались, необходимо их прикрепить, используя любой клеевой состав. Лучше чтобы это был супер-клей. А вот под куски светодиодной ленты нужно соорудить каркас. В принципе, это может быть любой легко гнущийся плотный материал. Идеально, если это не будет металл или любой другая токопроводящая конструкция.

Опытные мастера для таких дел используют пенокартон, потому что он легко поддается обработке. Его необходимо свернуть в трубочку так, чтобы диаметр наращиваемой конструкции был чуть меньше диаметра цоколя. Это делается для того, чтобы пенокартон вошел в цоколь, где его также приклеивают.

Обратите внимание, что самодельная светодиодная лампа на 220 вольт – это цоколь и основа под куски светодиодной ленты. То есть, получается так, что отрезки ленты будут приклеены к пенокортону снаружи. Это и будет светящаяся часть самой лампы.

На схеме выше четко видно, что отрезки ленты соединены последовательно. Но в конструкции они будут располагаться одна над другой. Кстати, увеличить число отрезков (уровней) можно без проблем. Просто придется подбирать конденсатор и электролит под мощность всего светильника, увеличивая емкость.

Как сделать светодиодную лампу с питанием от 220 вольт?

Как сделать светодиодные лампы своими руками

С тех пор как появились более экономичные, чем лампы накаливания, светильники, у многих есть желание поменять освещение в доме или квартире на светодиодное. Останавливает лишь то, что цена таких приборов высока.

ЧИТАТЬ ТАКЖЕ:  Баня с жилой комнатой: проекты функциональных строений – всё о банях

Естественно, что человек задумался о возможности изготовлении светодиодной лампы на 220 В своими руками.

Можно ли собрать лампу самому и на что обратить внимание, изготавливая светодиодную лампочку? Или все же единственный вариант – это покупка готового устройства в магазине? Как оказалось, такое изготовление вполне возможно, хотя и трудоемко.

Важно

Основной задачей при такой работе станет сборка стабилизирующего аппарата, при помощи которого ток сети 220 В будет преобразован в постоянное напряжение 12 В, которое и требуется для свечения светодиодов.

А какую форму придать будущей лампе, пусть каждый решает сам – это может быть потолочный светильник, бра или настольная лампа на 220 В, собранная своими руками.

Но для начала нужно разобраться, в чем преимущество подобных световых приборов и какие у них недостатки.

Светодиодные лампы, сделанные своими руками из галогенных

«За» и «против» светодиодов

Удаление галогенной лампы из корпуса

По сути, сама лампа из светодиодов или из светодиодной ленты – это несколько элементов, питающихся посредством стабилизационного блока или драйвера, который подает на потребители постоянное напряжение 12 В. Интенсивность свечения зависит в основном от количества диодов, включенных в схему светильника (схема их не слишком сложна).

Из плюсов такого освещения с диодами можно отметить очень большую экономию электричества, даже по сравнению с КЛЛ (энергосберегающими) лампами и огромный срок службы (чаще от 100 тысяч часов).

По этим причинам такие приборы можно вообще не выключать. К примеру, в квартире есть маленькие дети, которые просто не могут дотянуться до выключателя света в туалете.

Тогда изготовление своими руками светодиодной лампы будет неплохим и экономичным решением.

Даже в постоянно включенном состоянии такой светильник будет потреблять 6 W (аналог лампы накаливания в 50–60W), ну а при отсутствии рассеивателя и того меньше.

Произведя несложный расчет, можно получить расход электроэнергии менее 1 киловатта за 100 часов, а если быть более точным, то расход за месяц беспрерывной работы светодиодной лампочки составит всего 4 кВт.

Совет

К тому же к преимуществам можно отнести и большой ассортимент подобной продукции на рынке электротехники.

Недостатками подобного вида освещения является высокая стоимость светильников, а также то, что из-за сравнительно небольшого срока, в течение которого светодиодные лампы находятся в широкой продаже, продавец не всегда может правильно проконсультировать покупателя по вопросам величины светового потока и пр. В инструкции к лампе чаще всего не указаны потери при прохождении света через рассеиватель, а также влияние отражателя на светопоток.

Светодиодная лампа на 220 В своими руками

Конечно, процесс изготовления своими руками такого прибора, как светодиодная лампочка, работающая от 220 В, требует немалого терпения и, естественно, времени. Но ведь в итоге можно быть уверенным в том, что помещение будет освещено ровным светом на протяжении долгого времени, а это того стоит.

Удобный вариант – это LED-лампа, собранная своими руками на основе отработавшей свое галогенной, снятой с точечного светильника. Для этого потребуются некоторые детали:

  1. непосредственно сама лампочка, с которой нужно снять стекло;
  2. светодиодные элементы, в количестве не более 22 шт. (при большем количестве работа станет достаточно сложной);
  3. клей (желательно быстросохнущий);
  4. медный провод;
  5. небольшая часть алюминиевого листа (0.2 миллиметра). При отсутствии его можно заменить разрезанной банкой от газировки;
  6. резисторы (их данные можно рассчитать через интернет).

Нужно отметить, что самодельные светодиодные лампы уже не новинка, многие сами и без лишних затрат меняют освещение своих квартир на более экономичное.

Отверстия в алюминии при помощи дырокола

Подготовка

Первым делом нужно вытащить само тело галогенной лампы из корпуса. Для этого при помощи обычной отвертки необходимо удалить клей (делается это очень просто), но все действия нужно производить крайне осторожно – материал очень хрупок и его легко повредить.

После этого нужно положить лампу так, чтобы ножки контактов были направлены вверх, и аккуратно ударить по ним молотком. В результате светоэлемент должен выпасть. Если на поверхностях осталось немного старого клея – не беда, убирать его не нужно.

Далее необходимо вырезать круг из алюминиевого листа или банки с расчетом, чтобы он чуть притапливался в корпусе (не более чем на 1–2 мм) и сделать в нем отверстия при помощи дырокола по количеству светодиодов, которые будут установлены в лампе.

Сборка светодиодов на алюминии

Теперь нужно вставить световые элементы будущей самодельной светодиодной лампы в проделанные дыроколом отверстия в алюминиевой фольге. Их также необходимо будет зафиксировать.

Делать это лучше всего термопистолетом, но подойдет и обычный силиконовый герметик, он тоже сохнет очень быстро. Фиксировать нужно аккуратно, не попадая клеем на ножки светодиодов, иначе при пайке будет выделяться очень едкий дым.

При фиксации герметиком его лучше залить в медицинский шприц, так будет удобнее наносить.

Элементы расположить нужно так, чтобы ножка анода одного находилась рядом с ножкой катода другого, это сделает более удобной последующую пайку. Удобнее будет, если минусовые ножки диодов подрезать, сделав их чуть короче – монтаж станет намного проще. Рекомендуется спаивать последовательно по 4 диода.

При условии, что схема лампы содержит в себе 20 световых элементов, после пайки получатся свободными 5 плюсовых и 5 минусовых ножек. Теперь к контактам со знаком «-» припаиваются резисторы, а все контакты со знаком «+» спаиваются в один. Торопливость при пайке не нужна, т. к. есть опасность испортить диод, который находится рядом.

И последний шаг монтажа схемы – пайка двух небольших кусков медного провода. Один идет от плюсового контакта, второй от резисторов, собранных в одно целое. Перед тем как собрать LED-лампу, необходимо убедиться, что ни одна ножка, ни один контакт не соприкасаются между собой, если это не предусматривает схема.

Последние этапы сборки светодиодной лампы

Сборка светодиодных ламп

Алюминиевая платформа со светодиодами помещается внутрь корпуса лампы так, чтобы припаянные медные провода вышли в тех местах, где находились ножки контактов галогенной лампы.

Собирая изделие, в местах промазки контактов старой лампы также нужно нанести быстросохнущий клей и подождать, чтобы он затвердел.

Обратите внимание

Остается лишь поставить сбоку контактов на корпусе лампы минусовую и плюсовую метки.

А теперь можно подать на сделанную своими руками диодную лампу постоянное напряжение в 12 В и проверить функционирование, а дальше установить выпрямитель, спрятав его за подвесным потолком или сверху кухонного гарнитура, и самодельная LED-лампа с питанием на 220 вольт готова. Можно изготовить лампу не только на 12 В, но и на 36, схема сборки идентична, с той лишь разницей, что в параллель спаивается не 4, а 12 элементов.

Изготовление платы из стеклотекстолита

Если имеется покрытый медным напылением стеклотекстолит, то можно использовать его вместо алюминиевого листа для изготовления электронной платы. Для этого нужно так же вырезать круг и отметить на нем карандашом места установки светодиодов. После этого необходимо тонким сверлом (по размеру ножки) просверлить отверстия.

Далее лаком по омедненной поверхности прорисовывается сама схема, лак просушивается и плата помещается на одни сутки в раствор из одной ложки медного купороса и двух – поваренной соли. В итоге медь, не покрытая лаком, вытравится, а на готовую плату уже можно припаять светодиоды, после чего собрать в том же порядке, как и предыдущий вариант.

Как сделать своими руками светодиодную лампу, теперь понятно. Но есть еще целый ряд световых приборов, которые можно сделать самому.

Диодный осветительный прибор можно собрать из корпуса старой энергосберегающей лампы, при такой работе может пригодится и цоколь от лампы накаливания. Также возможно своими руками изготовить экономичный светодиодный светильник из светодиодной ленты.

Но при таких вариантах необходимо изготовление драйвера, что не каждому под силу, ведь от мастера потребуется хотя бы малейший опыт в чтении схем и навык их пайки.

Хотя при большом желании и минимуме финансовых затрат сделать можно многое. К тому же срок службы светодиодных световых приборов не зависит от количества циклов включения-выключения в отличие от люминесцентных ламп или ламп накаливания.

В любом случае, есть ли опыт подобного рода или нет, имеет смысл попробовать, даже просто с целью личного интереса. Но очень важно помнить, что собирая своими руками LED-лампу на 220 В, необходимо быть предельно аккуратным, ведь это работа с опасным для жизни напряжением.

Как сделать светодиодную лампу

Как сделать светодиодные лампы своими руками

   Всем мастерам привет! Сегодня хочу Вам показать несколько конструкций светодиодных ламп, которые можно сделать из отслуживших свой срок «энергосберегаек» и обрезков светодиодной ленты.

Суть идеи в том, что можно дать новую жизнь старым вещам и они ещё долго будут служить на благо человеку. Схема общая для всех трёх конструкций — обычный бестрансформаторный источник питания.

Подробнее о его работе можно почитать здесь.

Светодиодная лампа для ночника

   Первая конструкция небольшой мощности, поэтому планируется установить её в ночник. Лампа собирается на базе четырёх трёхкристальных светодиодов SMD5050. Ток потребления 4,5 мА. Балластный конденсатор 0,1 мкФ.

Светодиодная лампа 2 ватта

   Лампа на 2 ватта из пятидесяти четырёх однокристальных светодиодов SMD3528 в настольный светильник. Ток потребления 11 мА. Конденсатор 0,47 мкФ.

Светодиодная лампа 5,5 ватт

   Лампа на 5,5 ватт из тридцати трёхкристальных светодиодов SMD5050 в прихожую. Ток её потребления 60 мА. Конденсатор 1,5 мкФ.

Схема питания LED ламп

   Собирается всё очень просто, вот схема, для которой нам понадобится:

  • резистор 100 Ом * 1 Вт,
  • резистор 1 Мом * 0,25 Вт, нужен для разряда неполярного конденсатора после выключения питания,
  • любой диодный мост с рабочим напряжением не менее 400 вольт (или сборка из четырёх диодов, которые можно взять из тех же «энергосберегаек»),
  • неполярный конденсатор от 0,1 до 2,0 мкФ на напряжение не менее 275 вольт (лучше 400 вольт), он ограничивает ток подводимый к светодиодам,
  • электролитический конденсатор от 2 мкФ и предельным напряжением не менее 400 вольт (тоже можно взять из «энергосберегайки»), он сглаживает пульсации напряжения, исключая мерцание светодиодов,
  • и, конечно, любые одинаковые светодиоды.

   Все светодиоды соединяются последовательно (плюс к минусу) и подключаются к схеме, соблюдая полярность. Неполярный конденсатор подбирается исходя из тока светодиодов, который можно посмотреть в даташите на данный светодиод, вот по этой таблице:

   Но лучше, конечно, вставив в разрыв питания светодиодов мультиметр (на режиме 200 мА) проконтролировать ток, что бы он не превышал номинальный ток светодиодов, во избежание преждевременного выхода их из строя.

ПРЕДУПРЕЖДЕНИЕ: Данная схема не имеет гальванической развязки с сетью, поэтому необходимо соблюдать осторожность при работе, не касаться руками оголённых участков цепи, включенного в сеть прибора, во избежание удара током!

Важно

   Архивы на печатные платы для ламп можете скачать по этой ссылке. Удачи Вам в творческих начинаниях и до новых встреч на страницах сайта Радиосхемы! С Вами был Тёмыч.

   Форум по LED

   Обсудить статью Как сделать светодиодную лампу

Как сделать светодиодную лампу на 220в своими руками: инструкция, схемы, видео

Как сделать светодиодные лампы своими руками

Светодиодные источники света экономичны и обладают рядом важных преимуществ по сравнению с другими. Самостоятельное изготовление такого прибора позволяет усовершенствовать собственные навыки и создать практичный осветительный прибор.

Что такое светодиодные лампы и их преимущества

Востребованным и практичным вариантом освещения являются светодиодные приборы. Они представляют собой полупроводниковые устройства, которые внешне похожи на обычные лампы накаливания.

Внутри корпуса находится полупроводниковый материал, в котором осуществляется движение электронов. В результате появляется поток света высокой интенсивности.

При этом в лампе присутствует светодиод, который является генератором освещения.

Светодиодная лампа имеет простую конструкцию

Преимущества светодиодов

Светодиодная лампа на 220 В имеет ряд преимуществ по сравнению с другими вариантами осветительных приборов. Это делает устройство востребованным для освещения любых помещений.

Преимущества светодиодных ламп заключаются в следующем:

  • при изготовлении своими руками лампы имеют низкую стоимость;
  • экономичность потребления электроэнергии;
  • интенсивное освещение;
  • отсутствие нагрева воздуха;
  • экологичность и безопасность;
  • длительный срок службы.

Недостатком этого вида приборов освещения является высокая стоимость. При этом изделия экономичны и их легко изготовить своими руками. Поэтому многие пользователи прибегают именно к такому решению, для осуществления которого не требуется сложный инструмент и профессиональные навыки.

Изготовление лампы своими руками

Сложно представить, но даже светодиодную лампу можно сделать своими руками и существенно сэкономить на покупке приборов.

Инструменты и материалы

Качество материалов и инструментов, необходимых для создания лампы на 220 В, играет важную роль. От этого зависят надёжность и безопасность, долговечность изделия.

Своими руками легко сделать лампы направленного света

Для работы нужны такие элементы, как:

  • галогенная лампа без стекла;
  • светодиоды в количестве до 22 штук;
  • быстродействующий клей;
  • медный провод и листовой алюминий, толщина которого составляет 0,2 мм;
  • резисторы, подбирающиеся в зависимости от схемы.

Перед работой необходимо составить схему соединения всех деталей, которая зависит от конкретной ситуации. Для этой цели используют разнообразные онлайн-калькуляторы, позволяющие получить точный результат. При количестве светодиодов более 22 соединение отличается сложностью и требуется особенный подход.

Схема подбирается в зависимости от ситуации

В качестве инструментов используются отвёртка, молоток, дырокол, маленький паяльник. В процессе работы также потребуется небольшая подставка, позволяющая с удобством разместить диоды на отражающем диске.

Не забывайте о мерах безопасности. В процессе работы важно аккуратно использовать все детали. При работе с паяльником нужно соблюдать время нагрева соединяемых элементов, а также учитывать правильную последовательность действий. В противном случае лампа будет небезопасным прибором, который может спровоцировать замыкание в электросети.

Пошаговая инструкция изготовления лампы

Изготовление светодиодной лампы на 220 В своими руками не требует профессиональных знаний и сложных инструментов.

  1. Предварительно нужно подготовить неисправную лампу, открыв корпус. Цоколь отсоединяется от него очень аккуратно, а для этого можно использовать отвёртку.Корпус нужно открыть и отсоединить цоколь
  2. Внутри конструкции присутствует плата пускорегулирующего электронного аппарата, которая понадобится для дальнейшей работы. А также необходимы светодиоды. Верхняя часть изделия имеет крышку с отверстиями. Из неё следует изъять трубки. Из пластика или плотного картона изготавливается основание.На картонную основу светодиоды нужно закрепить с помощью клея
  3. На пластиковой основе светодиоды будут держаться более надёжно, чем на картоне. Поэтому лучше всего использовать кусок пластика.
  4. Питание лампы будет осуществляться с помощью драйвера RLD2–1, который подходит для сети с напряжением в 220 В. При этом можно подключить последовательно 3 белых одноваттных светодиода. Три элемента соединяются параллельно, а затем все цепочки фиксируются последовательно.Драйвер можно изготовить своими руками
  5. Провода в цоколе могут повредиться во время разборки конструкции лампы. В этом случае нужно припаять элементы на место, что обеспечит простую технику дальнейшей сборки изделия.Оторванные провода нужно закрепить на место
  6. Кусок пластика нужно разместить также между драйвером и платой. Это позволяет избежать замыкания. При этом можно использовать и картон, ведь светодиодная лампа не греется. После этого конструкция собирается, а прибор вкручивается в патрон и проверяется на работоспособность.

После сборки нужно проверить работоспособность устройства

Мощность такой лампы составляет примерно 3 Ватта. Прибор подключается в сети с напряжением в 220 В и обеспечивает яркое освещение. Лампа эффективна в качестве вспомогательного источника света. На основе этого примера изготовления своими руками легко создать более мощные конструкции.

Делаем драйвер

Устройство стабилизации тока и источник постоянного напряжения — драйвер — присутствует в конструкции лампы, подключаемой к сети с напряжением в 220 В. Без него невозможно создание источника света, а изготовить такой элемент можно своими руками.

Для этого следует аккуратно разобрать лампу, отрезать провода, ведущие к цоколю и к стеклянным колбам. При этом стоит учесть, что один из окольных проводов может иметь резистор.

В таком случае отрезать элемент следует за резистором, так как он нужен при создании драйвера.

После отсечения проводов остается такая деталь

Каждый вариант платы отличается в зависимости от производителя, мощности устройства и других особенностей. Для светодиодов мощностью 10 Вт нет необходимости переделывать драйвер.

Если же лампа отличается интенсивностью потока света, то лучше всего взять преобразователь от прибора большей мощности. На дроссель лампы в 20 Вт следует намотать 18 витков эмальпровода, а затем подпаять его вывод к диодному мосту. Далее на лампу подаётся напряжение и проверяется мощность на выходе.

Так можно создать изделие, характеристики которого соответствуют требованиям.

Видео: изготовление светодиодной лампы своими руками

Сделать светодиодную лампу на 220 В своими руками легко, но предварительно нужно определить необходимую мощность, схему и подобрать все элементы. Далее процесс не вызывает трудностей даже у начинающих мастеров. В результате получится экономичное и надёжное устройство для освещения любых помещений.

Как сделать светодиодную лампу своими руками

Как сделать светодиодные лампы своими руками

Благодаря своим многочисленным положительным качествам, надежности, практичности, светодиодные лампы практически с первых мгновений своего появления завоевали рынок.

Светильники со светодиодными источниками света имеют большой срок службы, не нагреваются при работе, потребляют минимальное количество энергии при высокой рассеиваемой мощности излучаемого светового потока. Особенность работы светодиодов связана с технологией изготовления p-n-перехода, выбора кристалла.

Современные технологии позволяют изготовить очень яркие светодиоды со световым потоком 4000 К, что намного больше, чем способны излучать даже экономичные люминесцентные лампы.

Выпускаются лампы с желтым или белым свечением, поэтому покупатели могут выбирать наиболее подходящие для своего помещения источники света. Желтые, имея температуру свечения 6000 К, создают теплое свечение, а белые с 4000 К – холодное.

Светодиодные лампы являются более выгодными по сравнению с лампами накаливания или «энергосберегающими», но из-за особенностей изготовления, своей конструктивной сложности они стоят дороже. Хотя, сравнивая конструкцию и технологичность люминесцентных источников света, можно сделать вывод, что производство светодиодных проще.

Светодиодный светильник

Учитывая высокую цену на светодиодные лампы, многие хотят сделать ее своими руками, тем более для этого все необходимые детали можно приобрести на радиорынке.

Чего не скажешь о ртутной лампе, в которой не только плата питания сложна, но и колба с газом является недоступным элементом.

Поэтому, если хотите изготовить качественные светодиодные лампы для теплицы своими руками, то это можно сделать довольно просто.

Галерея: светодиодные лампы своими руками (25 фото)

Сфера применения

Преимущество светодиодных источников света заключается в универсальности. Производители выпускают различные по мощности излучения, форме и количеству элементов светодиодные матрицы или сами светодиоды.

Поэтому можно конструировать светильники на свое усмотрение как на стандартный цоколь от разбитой лампы, так и на специализированный в соответствии с требованиями подключения к драйверу или плате управления.

Преимуществом светодиодных источников света является управляемость яркостью свечения путем изменения напряжения на его входе. Таким образом, можно получить оттенок от еле заметного до чрезмерно яркого. Это свойство дает возможность создавать много полезных вещей:

  • прожекторы;
  • уличные фонари;
  • ночные светильники;
  • индикаторы;
  • фитолампы или светодиодные лампы для растений своими руками;
  • подсветка торговых полок;
  • люстры.

Сколько квадратных метров в 1 сотке земли

Светодиоды получили применение во многих сферах благодаря своим практическим качествам. Они активно используются в промышленности, быту, медицине, детских дошкольных учреждениях.

Изготовление своими руками

Известно много различных форм светильников и систем подсветки, которые могут быть изготовлены своими руками в корпусе, а может быть использована готовая лента, что также весьма удобно. Например, при создании подсветки клавиатуры или полок в шкафу.

Что же потребуется для изготовления светильника на светодиодах? Долго размышлять не придется, потому что светодиодные источники света являются универсальными. Их можно подключать на переменное или постоянное напряжение любого номинала. Достаточно изготовить качественный драйвер или блок управления и грамотно расположить светодиоды на пластине.

Крепление и установка

Прежде чем приступать к изготовлению светодиодной лампы, стоит подумать над ее назначением. Если она будет устанавливаться в стандартный патрон, то для этого потребуется цоколь Е27, Е14, G9. Взять его можно с любой старой лампочки, например, от люминесцентной. Точно таким принципом руководствуются при освещении теплицы светодиодными лампами.

В зависимости от назначения светодиодные светильники также могут быть различными. Одни предназначены для общего освещения, для использования в качестве ночников или в качестве фитолампы для выращивания растений.

В первом случае для изготовления светильников используются яркие светодиоды холодного или теплого свечения, что наиболее предпочтительно.

С точки зрения влияния на зрение человека, лампы лучше покупать именно с желтым свечением, точно так же дело касается и выбора самих светодиодов.

А когда речь идет о ночнике или тусклой подсветки, то для его изготовления следует выбирать отличные от белого цвета или же использовать режимы свечения с низкой яркостью.

Если же предстоит изготовить фитолампу для выращивания растений, то для этого лучше выбрать красный и синий цвета светового потока.

Именно спектр этих оттенков оказывает благоприятное воздействие на рост и обеспечивает интенсивное развитие растений.

Как сделать фитолампу

Светодиодные лампы получили широкое применение, особенно часто их используют для выращивания растений в теплицах. Для этого применяется так называемая фитолампа. Ее особенность заключается в спектре света. Растения хорошо растут при красном, синем и желтом оттенках света.

Например, красный способствует лучшему фотосинтезу, синий стимулирует интенсивность роста на клеточном уровне, а желтый обогащает растение прочими немаловажными компонентами.

Поэтому светодиодные лампы своими руками станут идеальным вариантом, тем более, когда речь идет о выращивании растений.

Закваска капусты по лунным фазам: советы и рецепты

Совет

Но чтобы растение действительно интенсивно набирало рост в теплице, укреплялось и быстрее формировалось, необходимо выдерживать пропорцию количества красного света к синему в соотношении 1:3. И добавить чуточку желтого. Растение в таких условиях значительно крепче, выносливее и здоровее.

Поэтому если решите выращивать рассаду, то фитолампу можно изготовить своими руками. Для этого потребуется купить ленту или комбинировать красные и синие цвета светодиодов в светильниках для теплицы.

Такое освещение в теплице не потребует значительных материальных растрат, потому что цена материалов ниже, чем готовой фитолампы.

Благодаря возможности размещения источников освещения в любом удобном месте, можно сэкономить на электричестве. Например, ленту можно протянуть над самими растениями, исключая излишние растраты на освещение пространства всей теплицы.

Для изготовления лампы не потребуется покупать специальные светодиоды, для теплиц вполне подойдут рыночные или заказанные из интернет-магазина. В продаже имеются различные модели, важно, чтобы яркость была достаточной, а цвет соответствовал эффективному спектру.

Базовая конструкция

Когда речь идет об изготовлении своими руками светодиодного освещения для теплиц или для других определенных нужд, то тип конструкции выбирается исходя из особенностей его закрепления. Если предстоит устанавливать в стандартный навесной светильник с патроном на Е27, то, соответственно, лучше применить и стандартный цоколь.

Корпус лампочки можно изготовить из любого прозрачного материала. Но лучший эффект вы получите от непосредственного свечения без использования различных светофильтров. А ведь колбы и рассеиватели как раз таковыми и являются. Когда речь идет об изготовлении лампы для хозяйственных нужд, то красоту можно отложить на второй план.

Выбор источника питания

Светодиодные источники света являются универсальными. Их можно подключать на любое напряжение питания.

Но только для осуществления этого потребуется изготовить необходимый драйвер или простейший блок питания, конструкцию устройства следует выбирать исходя из места обустройства освещения.

В теплице практически всегда присутствует высокая влажность, поэтому блок питания должен быть герметичным.

На практике существует масса схем подключения светодиодов при изготовлении освещения теплицы своими руками с питанием как от сети постоянного напряжения 12В, так и к сети 220В с переменным током. Но на этом форматы питающих цепей не заканчиваются, потому что путем стандартных расчетов можно использовать любое напряжение.

Как рассчитать источник питания

Чтобы правильно подобрать компоненты и выбрать корректные режимы работы источника освещения для теплицы или другого места, необходимо знать параметры светодиодов. А к ним относятся:

  • Напряжение питания при прямом включении. Практически все светодиоды, если это не сборка, имеют стандартное напряжение питания, равное 3 В.
  • Ток потребления при прямом включении. Стандартный p-n-переход для нормального свечения потребляет 20-30 мА. Но также имеются светодиоды с увеличенным током до 100 и более мА, называемые сверхъяркими. Поэтому важно проверить параметры в справочной литературе, благо она доступна без ограничений на множестве порталов.
  • Пиковый ток и напряжение. Эти значения косвенные, но при расчете качественного и надежного источника важны.

Сгибание труб из разных материалов без трубогиба

Зная параметры светодиодов, можно приступать к выбору схемы включения. Первым делом составляем геометрию расположения светодиодов на плате или пластине в зависимости от того, для чего светильник изготавливается. Существует 3 схемы включения светодиодов, которые в равносильных долях применяются различными производителями:

  1. Последовательное включение. Наиболее простое и надежное при создании эффективного освещения. Простота заключается в отсутствии необходимости создания различных преобразователей. Например, при использовании для светильника 70 светодиодов источник питания будет состоять всего из одного компонента – резистора с сопротивлением 330 Ом и мощностью рассеивания 0,5 Вт. При этом светодиоды подключаются к сети 220 В. Недостатком схемы может стать то, что при выходе из строя одного из светодиодов перестают светиться сразу все. А при сгорании его на КЗ увеличивается ток, что приведет к выходу еще одного, и так по цепочке. Ток во всей цепи равен току одного светодиода.
  2. Параллельное включение. На каждый из светодиодов подается напряжение 3 В, ограниченное резистором или от стабилизированного источника питания. При выходе из строя одного из светодиодов, остальные продолжают светиться, в чем заключается преимущество. Общий ток схемы рассчитывается как сумма токов в каждом из светодиодов. При подключении тех же 70 LED с током потребления 30 мА суммарная величина составит 2,1 А. Для ограничения тока придется взять резистор сопротивлением 100 Ом и мощностью более 400 Вт. Хотя мощность потребления 1 светодиода составляет менее 10 мВт, а 70 – всего 6,3 Вт. Поэтому лучше изготовить драйвер или использовать конденсаторный источник без трансформатора. Конденсатор не может рассеивать мощность, поэтому она просто ограничится, но на ток 2,1А потребуется большей конденсатор, из-за чего его сложно будет уместить в корпусе светильника.
  3. Комбинированная схема сочетания параллельного и последовательного включений. Довольно часто в бытовых лампах китайского производства с 6 мощными светодиодами наблюдается такое включение. 3 LED соединены последовательно, а цепочки параллельно. Суммарный ток следует рассчитывать частями отдельно в параллельных и последовательных цепях и так далее в зависимости от включения. Источник выбирается исходя из полученного значения.

Закваска капусты по лунным фазам: советы и рецепты

Например, в случае с лампой на 6 светодиодов общий ток потребления при напряжении питания 9 В составит всего 60 мА.

Если использовать токоограничивающий резистор, потребуется использовать сопротивление 3,5 кОм и мощностью рассеивания с запасом в 2 раза – 24 Вт, что тоже совсем неактуально. Ведь общая потребляемая мощность самих светодиодов составит 0,54 Вт.

Поэтому лучше применить источник с разделительным конденсатором или трансформаторный драйвер на ШИМ-контроллере. По такому же принципу можно изготовить светодиодные люстры своими руками с любым количеством самодельных лампочек.

Рассмотрим пример расчета источника питания для светильника на 20 светодиодов, подключенных последовательно-параллельно. Первым делом стоит оговориться. Если хотите изготовить действительно надежный источник света, то потребуется добавить в схему:

  • Варистор с импульсными напряжением 278 В при условии подключения схемы на 220 В.
  • Электронный предохранитель, он защитит устройство от превышения тока в случае выгорания одного из светодиодов на КЗ.
  • Стабилизатор. Для повышения надежности светильника в его схему следует включить стабилизатор на 3В и более в зависимости от суммарного напряжения последовательного включения светодиодов. В рассматриваемой лампе их 10, поэтому напряжение стабилизации должно составить 30 В.

Практическая реализация

На практике схема драйвера существенно упрощается, исключая всевозможные защиты и предохранители. Поэтому качественными готовые лампы назвать сложно. Но не всегда это так. Дорогие светодиодные лампы бывают оснащены действительно надежным источником со всеми защитами.

Устройства с разделительным конденсатором

Самой распространенной и практичной схемой питания для светодиодов является именно емкостный источник. Он занимает мало места и не требует много профессиональных навыков для изготовления.

На рисунке ранее была изображена классическая схема традиционного питателя. Она имеет разделительный конденсатор, разрядный резистор, выпрямитель и стабилитрон. Подключать схему без нагрузки не рекомендуется, потому что амплитудное значение напряжения будет высоким и при обрыве одной из цепей светодиодов выйдет из строя стабилитрон.

Драйвер на ШИМ-контроллере

Более выносливыми и качественными являются схемы с драйвером на микроконтроллере и трансформаторе. Его схема представлена на картинке выше. Здесь также не требуется много деталей, а порядок расчета можно найти в описании. Все реализуется довольно просто.

ОСТАВЬТЕ ОТВЕТ

Пожалуйста, введите ваш комментарий!
пожалуйста, введите ваше имя здесь
