Виды и устройство перекрытия между этажами. Межэтажные плиты перекрытия

Межэтажные перекрытия: основные виды и особенности устройства

Проектирование домов с несколькими этапами – распространенная практика не только в сегменте крупных компаний, которые занимаются сооружением многоэтажных зданий, но и в частном домостроении. Во втором случае владельцы также стремятся выжать максимум пользы из мансардных и подвальных помещений.

Но качественное и долговечное строительство таких домов невозможно без правильной технико-конструкционной организации перекрытий.

Устройство данного элемента может быть разным – в зависимости от конкретных требований к постройке и условий эксплуатации подбирается оптимальный вариант конструкции с определенными размерами и защитными свойствами.

Общие сведения о межэтажном перекрытии

В строительстве используется несколько разновидностей перекрытий, среди которых цокольные, мансардные, подвальные и т.д. Межэтажные перекрытия используются не всегда, а только в проектах, где планируется возводить здание минимум на два этажа.

В любом случае отделяемые уровни должны надежно удерживаться по нагрузке и представлять собой полноценно изолированное пространство. Как правило, для таких конструкционных задач используются межэтажные плиты перекрытия определенного формата.

Обратите внимание

Стандарты выпуска таких плит облегчают их монтаж, позволяя вписывать в типовые проекты жилых и нежилых домов. Если говорить о задачах перекрытия, то их несколько. Во-первых, это необходимый конструкционный элемент, выполняющий функции разделения пространства и приема нагрузки с верхнего этажа.

Во-вторых, есть целый перечень изолирующих функций, которые могут носить характер теплового, шумового, биологического и другого защитного разграничения между разными уровнями дома.

Монолитно-бетонные перекрытия

Одно из самых распространенных в России конструкционных решений для организации перекрытий в многоэтажных домах, а последнее время оптимизированные версии монолитно-бетонных элементов применяются в промышленном и частном коттеджном строительстве.

С точки зрения конструкционного устройства обычные плиты перекрытия (ПБ) этого типа представляют собой армированную, то есть железобетонную панель толщиной 5-10 см, длиной от 200 до 270 см и шириной 80-200 см.

Несмотря на монолитный форм-фактор, в структуре таких плит могут предусматриваться пустые ниши – как правило, полости цилиндрической формы, пронизывающие все перекрытие по длине.

Технология изготовления предусматривает создание опалубки, которую заливают бетонной смесью (с цементом марки М400) и в дальнейшем армируют металлическими прутьями в разных конфигурациях.

Среди недостатков монолитно-бетонных плит с армированием отмечают большую массу, из-за которой усложняются многие транспортировочные и монтажные процессы, не говоря о необходимости тщательного расчета нагрузочной способности каркаса строения.

Собственно, по этой причине и используются путообразователи на этапе заливки и отвердения бетонной массы. С другой стороны, устройство перекрытий на основе железобетона повышает надежность сооружения, а также позволяет обходиться без специальных перемычек и переходных узлов для укрепления несущей системы.

Но такие элементы дорого стоят, и по техническим причинам могут использоваться далеко не в каждом проекте, что особенно касается частных домов.

Виды перекрытий: технические особенности и требования по монтажу

Межэтажные перекрытия: основные виды и особенности устройства

Практически каждый человек, планируя возведение малоэтажного архитектурного жилого строения, сталкивается с проблемой – какие перекрытия в доме установить? Ведь от их выбора зависит во сколько этажей можно строить здание, а также определяется допустимая толщина стен, так как последние должны выдерживать нагрузки предметов мебели, сантехнических приборов, бытовой электротехники. Традиционно перекрытие между этажами в частном доме служит одновременно потолком и полом для смежных комнат. К тому же, это своеобразные барьеры, препятствующие свободной циркуляции холодных потоков воздуха. Давайте подробно рассмотрим основные виды перекрытий дома, их технические особенности и требования по монтажу.

Перекрытия в доме: основные требования

Деревянные перекрытия в большом частном доме

Перекрытия в доме – это оригинальные конструкции, разделяющие смежные комнаты по высоте, создавая этажи и отделяя их от подвальных и чердачных помещений.

Поэтому к выбору данных конструкций предъявляются определенные требования:

  1. Должны обладать достаточно хорошими прочностными характеристиками, способные выдерживать не только собственный вес, но и полезные нагрузки (находящуюся в комнате мебель, оборудование).

    Эти параметры задаются с учетом функционального назначения помещения. Так чердачные перекрытия должны гарантированно переносить вес не более 105 кг/м2, а цокольные и межэтажные – как минимум 210 кг/м2.

  2. Во время монтажа система перекрытия должна обеспечивать достаточно хорошие изолирующие параметры.

    Поэтому необходимо заделывать все возможные щели в межэтажной конструкции. Это позволит исключить возможность проникновения шума и тепла в смежные по высоте помещения.

  3. Межэтажное перекрытие обязано отличаться определенной жесткостью. Оно не должно прогибаться под воздействием постоянных либо временных нагрузок.

  4. Межэтажные разделительные системы должны довольно хорошо противостоять распространению огня. Поэтому деревянные перекрытия рекомендуется обрабатывать специальными пропитками и покрывать штукатуркой.

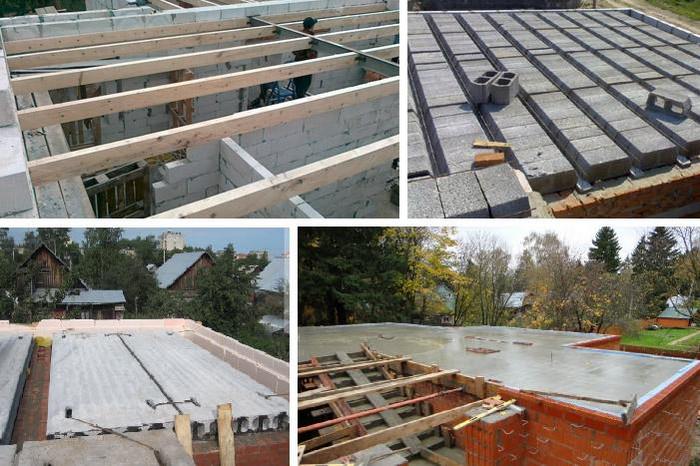

Виды перекрытий для дома

Лаконичные перекрытия в доме

При строительстве частного дома различной конструкции применяют следующие виды перекрытия:

  • балочные – грамотно созданная комбинация несущих частей (балок) и наполнителей;
  • безбалочные – монтируются из однородных составляющих, например, плит либо настилов.

К тому они могут быть:

  • межэтажными – для разделения малоэтажного жилого строения на этажи;
  • цокольными – отделяют жилые комнаты от подвала;
  • чердачными – «отсекают» неотапливаемые чердаки от обитаемых комнат.

Также перекрытие между этажами в частном доме может завесить от строительной конструкции здания.

Балочные перекрытия

Строитель крепит балку перекрытия

В качестве несущих составляющих данных конструкций традиционно используют балки перекрытия, располагая их на одинаковом расстоянии. А уже между ними укладывают заполнители.

Для изготовления балок применяют:

  1. дерево;
  2. железобетон;
  3. фасованный металлопрокат.

Деревянные межэтажные конструкции

Меэтажная конструкция из дерева

Традиционно при возведении деревянных и каркасных малоэтажных архитектурных жилых строений применяются балочные межэтажные конструкции из дерева. Однако деревянные балки перекрытия не рекомендуется устанавливать на пролетах шириной более 5 метров.

На заметку!Если вы планируете обустраивать межэтажное разделение в доме с применением балок из дерева, то рекомендуем ознакомиться с техническими условиями на них.

На верхней стороне межъярусной перекрывающей конструкции, как правило, укладывают настил, выполняющий роль пола. Если под перекрытием будет находиться жилая комната, то снизу его также подбивают досками, оформляя потолок.

В образовавшейся пустоте укладывают тепло- и звукоизолирующий материал.

Достоинства деревянной межэтажной конструкции:

  • деревянное перекрытие достаточно просто и оперативно можно смонтировать даже самой сложной конфигурации без привлечения специализированной техники, например, крана;
  • есть возможность получить довольно легкую, но прочную конструкцию при сравнительно недорогой стоимости.

Основным минусом является повышенная огнеопасность. К тому же при неправильной обработке древесина спустя некоторое время начинает гнить и заражаться жучком-короедом.

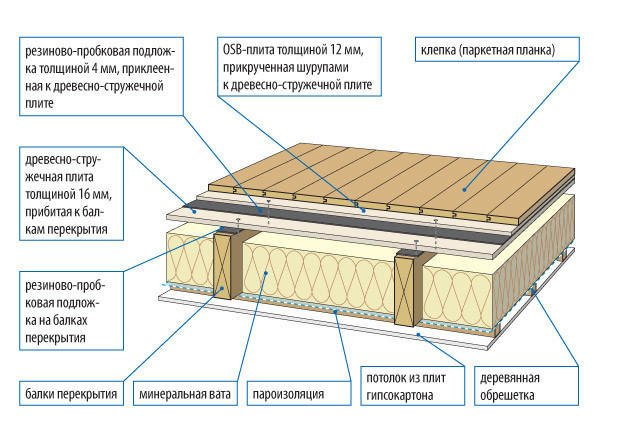

Особенности обустройства деревянной межэтажной конструкции

Традиционно деревянное перекрытие монтируется в несколько этапов:

  • Установка балок из дерева.Перед монтажом эти элементы несущей конструкции необходимо тщательно обработать антисептическими и огнезащитными составами. Если в качестве опоры будет использоваться стена из кирпича, бетона, пеноблоков или газобетона, то концы балки нужно обмотать двумя слоями рубероида. После установки ее в посадочное гнездо свободное пространство рекомендуется заполнить утеплителем, к примеру, монтажной пеной.
  • Установка наката.Его делают из щитов, собранных из досок. Накатные пластины крепятся к специальным брусьям, имеющие сечение 4*4 либо 5*5 см, называемыми черепными. А их заранее прибивают к боковым граням несущих балок. На накат уже фиксируют «чистый» потолок.

Укладка изолирующей прокладки. Для обеспечения хорошей звуковой и тепловой изоляции пустоты деревянной межэтажной конструкции непременно заполняют утепляющим материалом. В качестве утеплителя можно использовать минеральную вату, пенопласт, керамзит и даже стружку либо солому.

Применение «ватных» матов более предпочтительно перед другими «собратьями» — по весу вата намного легче керамзита, что позволяет значительно уменьшить нагрузку на перекрытие. Благодаря волокнистой структуре она способствует свободному проникновению воздуха между помещениями. К тому же данный утеплитель отличается достаточно высокими изолирующими параметрами.

На заметку!Перед обустройством изолирующей прокладки необходимо непременно между балками расстелить специальную пароизоляционную пленку, пергамин либо толь.

Важно

При этом их концы должны заходить на несущие элементы межэтажной конструкции на высоту не менее 5 см.

Толщина изолирующей прокладки из любого материала должна быть больше 10 см.

А при разделении холодных и отапливаемых помещений – в два раза толще.

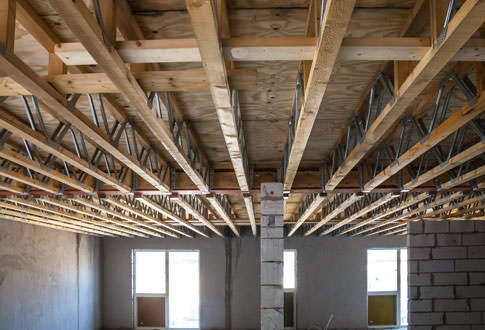

Конструкция из металлических балок

В отличии от аналогов из дерева такие конструкции отличаются достаточной надежностью и долговечностью. А из-за меньших размеров сечения позволяют экономить полезное пространство.

Однако межэтажное перекрытие с металлическими балками устанавливается довольно редко: для его наполнения используются легкобетонные вставки либо плиты, что провоцирует значительное увеличение массы конструкции.

Достоинства балок из металлических профилей:

  • с их помощью можно перекрывать более широкие пролеты;
  • они отличаются прекрасной устойчивостью к биологическим воздействиям (плесени, гнили, жукам-короедам).

Но у них есть определенные отрицательные факторы:

  • в местах подвергаемым периодическому воздействию повышенной влажности появляется коррозия;
  • металлические изделия отличаются довольно низкими звуковыми и тепловыми параметрами.

Особенности монтажа

Балки из стальных профилей укладываются в заранее подготовленные гнезда на стенах. В промежутки между ними прокладывают пустотелые железобетонные плиты перекрытия, имеющие толщину в 90 мм. На них обустраивают песчано-бетонную стяжку толщиной до 100 мм.

Межэтажные разделяющие конструкции с железобетонными балками

Установленные железобетонные балки в новострое

Они пользуются большой популярностью при перекрывании пролетов до 7,5 метров.

На заметку!Если хотите использовать железобетонные ригели для обустройства межэтажной перекрывающей системы, то рекомендуем ознакомиться со всеми их техническими параметрами.

Главное достоинство ригелей из армированного бетона – они позволяют делать межэтажные конструкции над достаточно широкими пролетами, что практически невозможно осуществить с балками из дерева и металла.

Их вес, как правило, больше 100 кг. Поэтому для монтажа ригелей желательно привлекать специальную подъемную технику, например, автокран (это их основной минус).

Особенности монтажа железобетонных ригелей

Они укладываются с шагом в 600-1000 мм. Межбалочное пространство заполняют легкобетонными плитами либо блоками. Все швы заделываются цементно-песчаным раствором. К тому же данная межэтажная конструкция в обязательном порядке требует укладывания изолирующей прокладки.

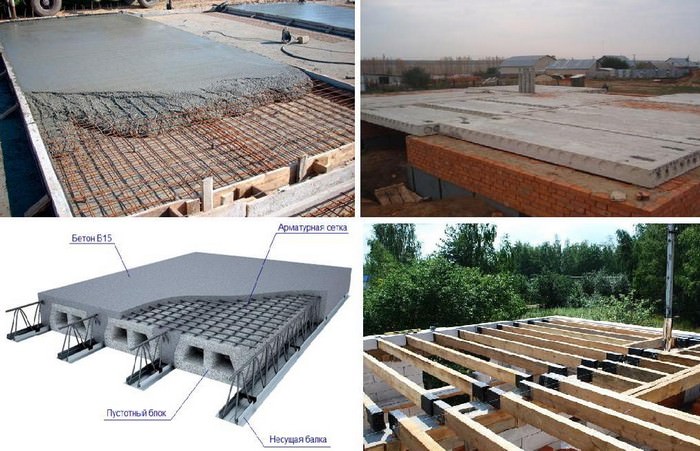

Безбалочные перекрытия

Данная межэтажная конструкция собирается из однородных составляющих (плит либо панелей), уложенных вплотную. Также это может быть залитый монолит. С учетом технологий, используемых для обустройства перекрытия, они могут быть:

  • сборными;
  • монолитными;
  • сборно-монолитными.

Сборные межэтажные конструкции

Такой вид конструкций наиболее востребован в кирпичных домах. Для их обустройства используют сплошные легкобетонные либо многопустотные панели. Размеры плит перекрытия подбирают с учетом двух параметров: их несущей способности и ширины пролета.

Бетонным элементам межэтажной конструкции, в сравнении с деревом и металлом, не страшна повышенная сырость. Такие конструкции способны выдерживать полезные нагрузки более 200 кг/м2.

Но при их укладке нужно непременно привлекать грузоподъемную технику. И второй минус – специализированные заводы выпускают данные изделия лишь стандартных размеров, что ограничивает возможность возводить малоэтажные строения оригинальной конфигурации.

Особенности монтажа

Плиты перекрытия укладывают на «подушку» из песчано-бетонной смеси. Их края должны заходить на стену не менее чем на 100 мм. Все стыки непременно заделываются таким же раствором.

Монолитные межэтажные конструкции

Перекрытие между этажами

Это своеобразная сплошная цельная плита различной конфигурации. Заливается в основном из бетона М200. При этом ее толщина должна быть не меньше 100 мм.

Достоинства:

  • отсутствует потребность привлекать дорогостоящую подъемную технику;
  • обеспечивается довольно хорошее качество поверхности перекрытия;
  • предоставляется возможность создавать межэтажные конструкции со сложной конфигурацией.

К минусам можно отнести необходимость монтажа опалубки и длительный срок готовности перекрытия.

Тонкости монтажа

Традиционно монолитное перекрытие обустраивается в несколько этапов:

  1. монтируется специальная несущая конструкция из стальных балок;
  2. возводиться опалубка подвесного типа из необрезных досок;
  3. сваривается армирующий каркас;
  4. заливается бетонная смесь М200.

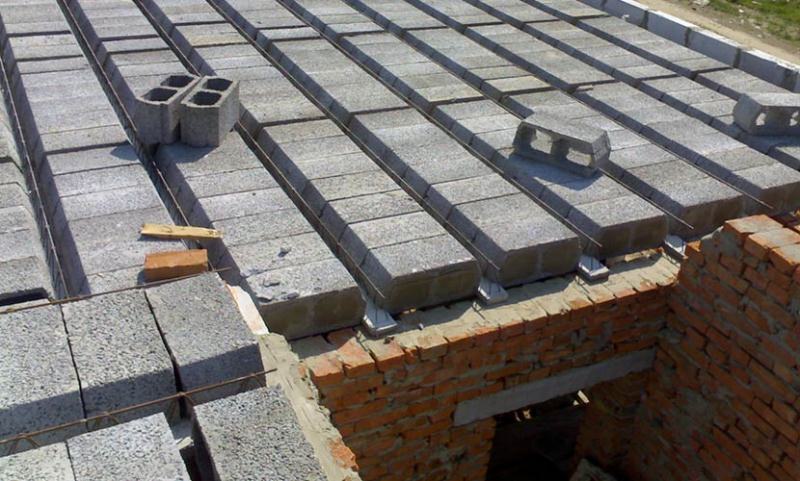

Сборно-монолитные межэтажные конструкции

Наиболее прогрессивная технология обустройства перекрытия в доме. При данном способе устанавливаются железобетонные балки. Пространство между ними заполняется пустотелыми блоками. А потом все межэтажное «сооружение» заливается сверху бетонной смесью.

Плюсы данной технологии:

  • нет потребности в использовании подъемных механизмов;
  • обеспечивается достаточно хорошее изолирование пространства;
  • можно создавать перекрытия с конфигурацией любой сложности;
  • значительно сокращаются сроки возведения межэтажного «сооружения».

К ее минусам можно отнести не целесообразность обустройства сборно-монолитной конструкции в трехэтажных домах, как как процесс достаточно трудоемкий при исполнении вручную.

Особенности монтажа

Для создания несущего каркаса балки укладывают с шагом около 600 мм. После их надежной фиксации на стенах на них вручную выкладывают облегченные бетонные блоки с керамзитовым либо пенополистирольным наполнением.

Полученная конструкция в дальнейшем используется в качестве несъемной опалубки. Перед заливкой бетонной смеси необходимо на возведенное межэтажное сооружение уложить стальную армирующую сетку с сечением ячеек 100*100.

Перекрытия в доме из газобетона

Газобетонные перекрытия в новострое

Последнее время все чаще для возведения малоэтажного жилого строения используют газобетонные блоки — с их помощью можно в короткие сроки построить дом любой конструкции.

К тому же газобетон обладает достаточно хорошими теплоизоляционными параметрами. С учетом допустимой нагрузки предоставляется возможность возводить строения не более трех этажей.

При этом в них можно устанавливать различные виды перекрытий.

Разновидности и особенности перекрытий между этажами

Межэтажные перекрытия: основные виды и особенности устройства

Если Вы хотите построить себе небольшой коттедж или двухэтажный дом, то Вам придется столкнуться с проблемой выбора междуэтажного перекрытия. Прочитав эту статью, Вы узнаете о том, какие они бывают, а также о преимуществах, недостатках и особенностях каждого вида перекрытий.

Межэтажные перекрытия – это крайне важная часть дома, они должны не только выдерживать существенные нагрузки, но и отличаться достаточной шумоизоляцией. Согласитесь, неприятно, когда на первом этаже будет слышен каждый шаг, который делается на втором этаже. Также междуэтажные перекрытия добавляют крепости всей конструкции и забирают на себя часть нагрузок на деформацию.

Все перекрытия делятся на межэтажные, чердачные, подвальные и цокольные.

Каким требованиям должны отвечать перекрытия между этажами?

Основные требования:

  • Высокая прочность конструкции, то есть обладание несущей способностью. Этот параметр должен быть рассчитан еще во время проектирования.
  • Значительная жесткость перекрытия. Прогибы и сподвижки, даже минимальные, могут привести к разрушению всего дома. Допустимая величина прогиба для межэтажных перекрытий не должна превышать 1 к 250, а для чердачных – 1/200.
  • Перекрытие должно быть максимально легким, тонким. Оно не должно создавать чрезмерной нагрузки на стены.
  • Междуэтажное перекрытие должно стать барьером для огня, то есть обладать высокой огнестойкостью. Эта характеристика регулируется нормами противопожарной безопасности.
  • Высокие теплоизоляционные свойства. Не всегда перекрытия разделяют жилые комнаты, но могут отгораживать помещения, где существует значительная разница температуры.
  • Хорошая звукоизоляция. Этот параметр крайне важный, и нужно не забывать, что в этом параметре нуждаются не только стены здания, но и междуэтажные перекрытия.

Все требования являются обязательными, и подходят для любого вида перекрытий. Иногда к межэтажным перекрытиям предъявляют дополнительные требования, например, водонепроницаемость, или газонепроницаемость, или особый внешний вид.

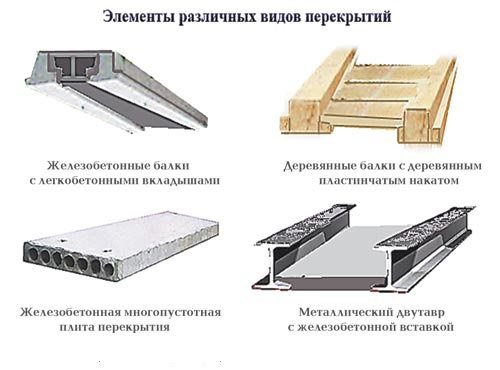

Виды междуэтажных перекрытий

По конструкции перекрытия делятся на:

  • балочные – они состоят из несущих балок и заполнителя;
  • безбалочные – изготавливаются из однородных элементов, например, панелей или плит;

Балочные перекрытия

Последние могут быть:

  • из деревянных балок;
  • с металлическими балками;
  • с железобетонными балками.

В этом виде перекрытий основой являются балки, размещаемые равноудалено друг от друга. После установки балок, между ними закладываются элементы заполнения, которые играют роль ограждения.

Межэтажные перекрытия, изготовленные из деревянных балок

Этот вид перекрытий наиболее распространен в частном домостроении, в частности, при сооружении деревянных, каркасных и даже кирпичных зданий.

Применение:

  • деревянные балки используются в качестве междуэтажного перекрытия, если ширина пролета не более пяти метров;
  • в качестве чердачного перекрытия, если чердак не является жилым и пролет составляет менее шести метров.

Большинство балок изготавливается из сосны или лиственницы. На их верхней части выполняется настил, который может применяться в качестве чернового пола.

Достоинства перекрытий из деревянных балок:

  • быстрота монтажа – для возведения такой конструкции не нужно специальных приспособлений;
  • малый вес – такое перекрытие не создаст существенной нагрузки на стены дома;
  • экологичность – дерево не несет в себе каких-либо вредных веществ.

Недостатки:

  • слабая сопротивляемость огню – даже при хорошей обработке, дерево все равно загорится;
  • существует шанс загнивания балок или поражения их короедом;
  • такое перекрытие не сможет выдержать значительные нагрузки.

Перекрытия балочного типа состоят из балок, пола, наката и утеплителя.

Междуэтажные перекрытия, выполненные по металлическим балкам

Если их сравнивать с предыдущим типом, то они более надежные, долговечные и существенно тоньше деревянных. Правда, перекрытия этого вида строят не так часто. В качестве заполнителя используются легкобетонные вставки, деревянные накаты или щиты, либо же плиты из железобетона.

В качестве несущего элемента этого перекрытия используют двутавр, прокатный профиль, уголок или швеллер.

Преимущества перекрытий по металлическим балкам:

  • есть возможность перекрыть большой пролет (от 6 метров);
  • металлические балки не горят, не гниют, никакой жук им не страшен;
  • они очень долговечны.

Отрицательные стороны:

  • от влаги металл ржавеет;
  • металлические балки имеют низкие показатели звуко- и теплоизоляции;
  • огромный вес такого перекрытия – один квадратный метр может весить более 400 килограммов.

Чтобы металлические балки «звенели» не так сильно, их концы можно обернуть войлоком.

Такие перекрытия возводят в том случае, если пролет составляет от 3 до 8 метров. Руками их не поднять, поэтому обязательно нужно использовать кран. Вес одной балки может достигать 400 килограммов.

Достоинства перекрытий этого вида:

  • можно перекрывать большие расстояния по сравнению с деревянными;
  • они имеют более высокие параметры тепло- и шумоизоляции, чем перекрытия по металлическим балкам.

Недостатки:

  • огромный вес и невозможность установки вручную, только с применением спецтехники.

Такие перекрытия лишены так называемого каркаса и создаются с помощью однородных элементов. Последние укладываются вплотную один к другому. В качестве элементов применяются плиты или панели. Они представляют собой монолитную плиту, которая является одновременно несущей и ограждающей конструкцией.

Виды безбалочных перекрытий:

  • сборные;
  • монолитные;
  • сборно-монолитные.

Этот вид перекрытий наибольшую популярность приобрел при возведении кирпичных сооружений. Для строительства перекрытия этого типа применяют два вида панелей:

  • сплошные – изготавливаются из легких бетонов;
  • многопустотные – в них проделываются отверстия, которые выступают как «ребра жесткости».

Положительные качества сборных перекрытий:

  • они более долговечны, чем деревянные, а также не подвержены гниению, коррозии, не боятся различных бактерий;
  • отличная прочность – они способны выдерживать значительную нагрузку, вплоть до 200 кг/м2.

Отрицательные стороны:

  • так как они имеют значительный вес, при их монтаже не обойтись без спецтехники;
  • плиты изготавливаются обычно только со стандартными размерами, поэтому могут не подойти.

Построить перекрытие такого типа – довольно дорогое удовольствие, но вы заплатите за качество и долговечность.

В отличие от предыдущего типа, они могут быть любой формы и размеров. Монолитное междуэтажное перекрытие – это цельная плита, имеющая толщину от 8 до 12 сантиметров, изготовленная из бетона М200. Вес одного квадратного метра такой конструкции может достигать 500 килограммов.

Преимущества монолитных перекрытий:

  • высокое качество поверхности;
  • не нужно проводить дополнительные погрузочно-разгрузочные работы;
  • нет необходимости заделывать швы;
  • возможность заказать такое перекрытие, какое вы только можете нафантазировать.

Недостатки:

  • обязательное нужно устанавливать деревянную опалубку;
  • очень тяжелые, поэтому возрастает нагрузка на стены;
  • довольно высокая цена.

Этот тип относится к современным разработкам. В нем межбалочное пространство заполняют пустотелыми блоками, а потом всю конструкцию заливают бетоном.

К положительным сторонам сборно-монолитных перекрытий относятся:

  • меньший вес, чем у железобетонных, поэтому можно обойтись без спецтехники;
  • хорошие теплоизолирующие характеристики;
  • возможность создания перекрытий сложной формы.

Отрицательные моменты:

  • нецелесообразность применения в малоэтажном строительстве, так как процесс возведения такой конструкции довольно трудоемкий.

Выбор перекрытия наибольшим образом зависит от размеров пролетов и материала, из которого строится дом.

Для легких деревянных и каркасных строений подойдут деревянные балочные перекрытия, а для тяжелых кирпичных лучше использовать перекрытия из металлических балок или железобетонные.

В любом случае на этом не стоит экономить и во время проектирования лучше посоветоваться со специалистом по поводу выбора перекрытия.

Видео: Звукоизоляция перекрытий на примере деревянного дома

Разметка различных типов фундамента под дом

Обо всех особенностях и применении монтажной пены

Устройство перекрытий

Межэтажные перекрытия: основные виды и особенности устройства

По назначению различают межэтажные и чердачные перекрытия, устройство которых выполняют в двух видах: деревянными или железобетонными (монолитными или сборными). Вид перекрытий следует выбирать в зависимости от типа дома и назначения.

При выборе вида конструкции перекрытий необходимо учитывать при их устройстве временные и расчетные постоянные нагрузки. Постоянная расчетная нагрузка на конструкцию плиты перекрытия включает собственный вес конструкций (утепление, материалы покрытий, т.д.).

Под временными (переменными) нагрузками на конструкцию перекрытия понимают вес мебели, сантехнического, котельного, прочего оборудования, находящихся в помещении людей.

Для капитальных каменных домов, как правило, устройство межэтажные перекрытий выполняют из железобетона. Деревянные конструкции используют для устройства, в основном, в чердачных, межэтажных перекрытиях деревянных домов.

При расчете временных нагрузок следует учитывать, что нагрузка межэтажных, цокольных перекрытий, в среднем, в два раза выше, чем чердачных.

Устройство перекрытия из железобетона

Устройство железобетонных перекрытий используют только в домах из кирпича, бетона или камня. Важной особенностью устройства таких типов перекрытий является их высокая несущая способность.

Такие типы перекрытия требуют дополнительного утепления и звукоизоляции, т.к. сами обладают низкой способностью к теплоизоляции и высокой звукопроницаемостью.

По способу изготовления различают сборные и монолитные типы.

Плитные конструкции из сборного железобетона изготавливаемые в заводских условиях имеют расчетную несущую способность, номенклатура плит предусматривается проектом. Изготовление таких видов плит перекрытий значительно сокращает сроки строительства, экономит расходы. Заводы ЖБИ выпускают широкую номенклатуру видов плит. Плиты бывают сплошными и пустотными.

Совет

Плиты могут изготавливаться из легких и тяжелых бетонов. В настоящее время наиболее распространены пустотные плиты ввиду их низкой стоимости и лучших показателей по звукоизоляции, способности сохранять тепло. Пустотные плиты имеют меньший вес и соответственно несущие стены испытывают меньшую нагрузку, что благоприятно сказывается на всей конструкции здания (в т.ч.

на работе фундамента).

Монтаж сборных железобетонных перекрытий требует наличия на стройплощадке специализированной подъемной техники (стационарный или автокран). Для облегчения монтажа плиты на заводе изготавливаются со специальными монтажными петлями из арматуры.

Укладку этого вида плит производят на постель из пескоцементного раствора, устройство которой выполнено в местах опирания на несущие стены. При монтаже межэтажных перекрытий выравнивание плит производят по нижней поверхности, выводя горизонталь по уровню, нивелиру или ватерпасу.

Опирание на несущие стены должно быть не менее 12-14 см. Плиты с предварительно напряженной арматурой допускается опирать только на торцы, опирание боковыми краями и серединой поверхности плиты не допустимо.

При производстве работ в стесненных условиях или на стройплощадке, не оборудованной грузоподъемной техникой, монтаж плит невозможен, в таких случаях изготавливают монолитные железобетонные типы перекрытий.

Монолитные перекрытия разделяют на плитные, балочные, ребристые и с вкладышами. Такие типы монолитных конструкциий изготавливают по месту, отливая в специализированную опалубку. Т.к.

железобетонные монолитные перекрытия являются ответственной конструкцией, выполнять их можно строго по проекту, под руководством инженера-строителя и силами квалифицированных кадров.

Устройство их своими руками возможно только при наличии необходимых навыков.

Наиболее часто применяемым типом конструкцией является монолитное плитное перекрытие. Опирание данного вида монолитной конструкции выполняется на несущие стены и должно превышать толщину плиты, но не менее 10 см.

Арматурный каркас располагают в нижней части монолитной плиты (в месте растяжения конструкции), а концы арматуры должны отстоять от опалубки на 3-5 см. При изготовлении монолитных консолей армирующий слой располагают в верхней части конструкции.

Максимальная длина пролета для монолитного плитного перекрытия не должна превышать 3 м, в случаях, если расстояние больше, применяют монолитное балочное перекрытие. В данном виде конструкции производят монтаж железобетонных монолитных балок и соединяют выпуски их арматуры с арматурой монолитной плиты.

Обратите внимание

Опирание монолитных балок на несущие стены должно быть не менее 20-25 см, а сечение и шаг установки балок устанавливается проектом. По несущим стенам выполняют монолитные армированные пояса и крепят к ним балки анкерами.

В настоящее время редко используемый вид конструкции монолитного перекрытия с вкладышами представляет собой технологию, при которой в промежутки между несущими балками помещают, как правило, керамические вкладыши разнообразной формы. При изготовлении ребристого монолитного перекрытия вкладыши являются опалубкой для ребер и плиты. К недостаткам данного вида монолитной конструкции относят сложность изготовления и высокую звукопроницаемость.

Устройство деревянных перекрытий

Характерной особенностью устройства деревянных перекрытий является простота сборки этого вида, которая не требует специализированной механизации, высокие теплоизоляционные свойства. Их вполне можно сделать своими руками. При устройстве конструкции деревянного перекрытия несущую способность обеспечивают деревянные балки.

Тип и сечение балок рассчитывают исходя из совокупной величины нагрузок и длины пролета между опорными стенами. Балки изготавливают из массивного или клееного бруса, на небольших пролетах допускается установка, предварительно скрепленных, спаренных балок из досок не менее 50 мм.

Концы балок при устройстве опирают на внешние несущие стены, а в случаях большепролетных конструкций среднюю часть опирают на внутренние несущие стены. Укладывают балки от краев к центру, устанавливая шаг согласно расчетам по проекту. Изменение размера шага при устройстве допускается только в меньшую сторону от проектной величины.

Положение крайних балок обязательно выверяют при помощи строительного уровня, либо нивелира. Промежуточные балки можно выровнять по нитке или рейке. Все деревянные части конструкций обрабатывают антипиренами и антисептиками.

При устройстве деревянных перекрытий по каменным стенам, перед заделкой в кладку, концы балок смолят или оборачивают гидроизоляцией.

При опирании балок на внешние несущие стены, промежуток между стеной и концом балки прокладывают минераловатным утеплителем, оставляя вентиляционный зазор, для предотвращения образования конденсата на дереве.

К стенам балки крепят на анкеры, заделанные в кирпичную кладку или монолитный железобетонный пояс.

В бревенчатых домах балки плотно врубают между венцами без дополнительного крепления, а в каркасных балки опирают на обвязку и закрепляют гвоздями, скобами или шпильками.

Важно

Для обеспечения звукоизоляции и сбережения тепла пространство между балками заполняют различными видами утеплителя. Для этого по сплошному накату из досок выстилают листы пароизоляции, поверх которой укладывают теплоизоляционный материал. Сечения деревянных балок выбирают выполнив необходимые расчеты.

При устройстве деревянных перекрытий своими руками особое внимание следует обращать на прохождение через него дымовых печных, каминных и котельных труб. Расстояние между трубой и деревянными конструкциями балок должно быть не менее 25 см, а вокруг трубы устраивают теплоизолирующую прокладку из листового асбеста или базальтового волокна.

Оставьте, пожалуйста, свое мнение об этой статье

Вы можете порекомендовать эту статью своим друзьям

Междуэтажные перекрытия гражданских зданий из мелкоразмерных элементов: классификация, конструктивные особенности, способы устройства

Межэтажные перекрытия: основные виды и особенности устройства

Перекрытия из мелкоразмерных элементов, применяемые в малоэтажных жилых и общественных зданиях, различаются: по конструктивным признакам —балочные и плитные (последние рассматриваются в разделе V); по материалам — деревянные, железобетонные и железобетнные с керамическими вкладышами; по способу производства работ — сборные, сборно-монолитные и монолитные. Перекрытия подразделяются также на перекрытия с гладким потолком и ребристые. Основной тип балочных перекрытий малоэтажных» зданий — по деревядным балкам», Для того чтобы по междуэтажному перекрытию можно было ходить и ставить мебель, необходимо устроить пол из досок, которые укладывают по латам,- по дощатому настилу или непосредственно-по балкам. Для обеспечения хорошей звуко- или теплоизоляции применяют засыпку или плитныематериалы. которые укладывают на накат, располагаемый между балками и опираемый на черепные бруски, прибиваемые к балкам. Простейшая конструкция междуэтажного перекрытия состоит из деревянных стандартных брусковых балок прямоугольного сечения, черепных брусков квадратного сечения, стандартного щитового наката, слоев толя и звукоизоляции, а также дощатого пола, укладываемого по лагам. Все остальные конструктивные решения перекрытий являются разновидностью данной основной схемы. Так, при замене деревянных балок на железобетонные эта принципиальная схема не изменяется: балки имеют тавровое сечение, т. е. сечение, аналогичное сечению деревянной балки с черепными брусками. По железобетонным балкам укладывают гипсовые или легкобетонные накаты из плит. Применение таких накатов экономит лесоматериалы, снижает стоимость перекрытия и уменьшает трудовые затраты; к недостаткам ряких накатов следует отнести их большой вес по сравнению с деревянными накатами. Разновидностями накутов по железобетонным балкам являются легкобетонные или гипербетонные пустотелые вкладыши высотой, одинаковой с высотой балки. Применение данных вкладышей в конструкции перекрытия позволяет располагать непосредственно на них пол из рулонных материалов, например из линолеума, предварительно устроив подготовку основания под такой пол. При применении гипсовых или легкобетонных накатов в перекрытиях по деревянным балкам форму черепных брусков делают треугольной — во избежание скалывания концов облегченных плит. Разновидностью основной конструктивной схемы деревянного перекрытия является расположение черепных брусков в средней части балки по высоте. Это делают при увеличении высоты балок или при устройстве ребристого потолка в интерьере помещения: при применении фасонных черепных брусков и фигурной нижней части самой балки используют приемы народного творчества. Расположение дощатого настила поверх балок позволяет получать перекрытия с открытыми балками — ребристый потолок. Применение такой конструкции оправдало себя в чердачных перекрытиях и в перекрытиях санузлов, где желательно балки оставлять открытыми для проветривания.

Деревянные и железобетонные балки укладывают в перекрытиях на расстояниях друг от друга (в осях) 0,6; 0,8; 1,0 м. Деревянные балки изготовляют из хвойных пород (сосна, ель, лиственница).

Для массового малоэтажного строительства балки рекомендованы двух типов — из цельной и из клееной древесины. Размеры сечения балок и максимальную длину их определяют расчетом. Длина деревянных балок обычно не превышает 6 м.

Так, балки из цельной древесины сечением 50×150 и 50X180 мм применяют для пролетов 2,4…3,6 м. Балки из клееной древесины сечением 100X180 и 100X200 мм применяют для пролетов 4,2…6,0м. Допускается изготовление балок и с большими размерами сечений.

Щитовой накат изготовляют типовых размеров с расстоянием между осями балок равным 600 мм. При изготовлении наката обычно используют отходы древесины (горбыли, обрезки досок).

Железобетонные балки таврового сечения изготовляют для пролетов 4,8 и 6,0 м высотой 220..260-мм, а для пролета 6,6 м — 300 мм.

Для предохранения деревянных балок и лаг от загнивания и для просыхания звуко- и теплоизоляционного слоя необходимо предусматривать вентиляцию перекрытий, низкого подполья при полах на лагах и высокого подполья, перекрытие над которым выполнено по балкам.

Вентиляция междуэтажных перекрытий и низкого подполья при полах на лагах выполняется через решетки, устанавливаемые в углах комнат или через щелевые плинтусы.

Совет

С той же целью все деревянные части перекрытия (за исключением балок) не доходят до стен (лаги, щитовой накат,, доски пола, паркет), оставляя зазор 5… 10 мм. Для вентиляции подполья в стенах цоколя устраивают продухи размером не менее 250×250 мм.

Эти продухи на лето открывают для просушки подполья, а на зиму закрывают утепленными деревянными заглушками. Для проветривания деревянных балок перекрытий в санитарных узлах не рекомендуется их снизу закрывать подшивкой; кроме того, в помещении санитарного узла необходима хорошо действующая вентиляция. Перекрытия в санитарных узлах желательно выполнять из железобетонных плит или по железобетонным балкам.

Сборно-монолитная часторебристая конструкция перекрытия с пустотелыми керамическими блоками (вкладышами) применяется в районах, располагающих запасами высококачественных керамических глин.

В данной конструкций керамические блоки являются опалубкой и одновременно улучшают звуко- или теплоизоляционные качества перекрытия; забетоненные участки между блоками, в которых расположены арматурные каркасы, являются несущими ребрами-балками, расстояние между которыми определяется шириной блоков-вкладышей.

В случае необходимости придания большей прочности и жесткости перекрытию поверх вкладышей устраивают железобетонный слой толщиной 30…50 мм, монолитно связанный с железобетонными ребрами-балками, поверх которого располагается пол.

Недостатками таких перекрытий являются: сложность бетонирования промежутков между блоками, в которых уложены арматурные каркасы (необходимо применение «литого» бетона с мелкой фракцией заполнителя), и необходимость устройства опалубки по лесам. При проектировании малоэтажных зданий иногда приходится производить замоноличивание нетиповых участков перекрытий. Такие участки обычно выполняют из железобетона ребристыми— ребрами вверх или низ

В чердачных перекрытиях возможно увлажнение деревянных балок сверху (капель с крыши). Для защиты балок от увлажнения сверху поверхность теплоизоляции покрывают слоем известкового или шлакоизвесткового раствора толщиной 20…30 мм.

Этот слой раствора (стяжка) достаточно паропроницаем и, следовательно, не препятствует выделению водяного пара из перекрытия, попавшего в него из помещения. При конструировании чердачных перекрытий по железобетонным балкам необходимо заботиться о том, чтобы не создавались мостики холода, вызывающие отсыревание внутренних поверхностей потолка.

Обратите внимание

Железобетонные балки, выступающие в зону чердака, необходимо утеплять минераловатным войлоком или обсыпкой из материала, примененного в качестве утеплителя чердака

10.Междуэтажные перекрытия гражданских зданий из крупноразмерных элементов: характеристика, особенности устройства.

Перекрытия состоят из: — несущей части, передающей нагрузки на стены или отдельные опоры; — ограждающей части (полы и потолки). По месторасположению перекрытия: чердач­ные, междуэтажные, над подвалами и проездами. По конструктивным признакам:

— балочные, состоящие из несущей части (балок) и заполнения (наката);

— безбалочные, выполняемые из однородных элементов (плит-настилов или панелей-настилов), иногда называют плитными.

В зависимости от материала несущей части: — деревянные; — металлические; — железобетонные; керамические.

По технологии возведения: — сборные; — монолитные; — сборно-монолитные.

Сборные и сборно-монолитные перекрытия бывают из мелких и крупноразмерных элементов. Мелкоразмерные по материалу бывают – деревянные, ж/б, металлические. Монолитные бывают – сплошные, ребристые, пустотные. Мелкоразмерные сборные балки – балки и заполнение между балками.

Железобетонные перекрытия состоят из железобетонных балок и межбалочного заполнения в виде плит или камней-вкладышей. Железобетонные балки применяют таврового сечения длиной от 2,4 до 6,4 м*. Опирание балок на стены принимают 200 мм, минимальный размер опирания — 150 мм.

Концы балок заанкеривают в стену. Зазоры меж­ду балкой и стеной заделывают раст­вором. Балки укладывают на выравнивающий слой цементного раство­ра. Заполнение между балками выполняют из легкобетонных плит, из керамических или легкобетонных камней-вкладышей (рис. 1).

Шаг балок определяется размером плит и камней-вкладышей.

Применяют безбалочное перекрытие из сборных железобетонных плит, опирающихся непосредственно на стены.

Существуют лотковые плиты ребрами вниз и вверх. Плиты ребрами вниз полностью отвечают характеру работы железобетона: основная масса бетона находится в сжатой зоне, минимальная — в растянутой, в ребрах, где находится арматура, работающая на растяжение. Но потолок при таких плитах получается негладкий, с ребрами.

Наиболее прогрессивные типы сборных железобетонных перекрытий гражданских зданий массового строительства — плит- ныс, несущими элементами которых являются плиты, панели и настилы, выполняемые из обычного тяжелого, силикатного и легкого бетона.

В зависимости от принятых конструктивных решений плиты, панели и настилы опирают двумя, тремя или четырьмя сторонами (концами) на продольные и поперечные стены либо прогоны (ригели).

Иногда панели устанавливают четырьмя углами на колонны несущего каркаса здания.

Важно

Плиты, панели и настилы опирают на кирпичные стены не менее чем на 12 см, на блочные и панельные — на 10, 11, а на поперечные железобетонные несущие панели стен (при платформенных стыках) — на 4—7 см.

Под опоры элементов перекрытий укладывают слой раствора не более 20 мм. Торцы настилов, укладываемых на наружные стены, утепляют теплоизоляционным материалом.

Закладные детали таких перекрытий сваривают с несущими элементами зданий, а также закладывают приваренные к элементам связи в швы каменной кладки. Все швы между элементами перекрытий и «есущих конструкций зданий замоноличи- вают — все это придает зданиям дополнительную пространственную жесткость.

Для звукоизоляции помещений от воздушного звука вес элементов сплошных перекрытий должен быть не меньше 300 кг/м2.

Поэтому при использовании в перекрытиях сплошных плоских железобетонных панелей из тяжелого бетона толщиной менее 12 см и многопустотных панелей и настилов их приходится дополнительно изолировать от передачи воздушного звука.

Кроме того, для изоляции от ударного звука в перекрытия между несущими элементами и полом укладывают звукоизолирующие прокладки. Этого делать не нужно, если для пола применяется материал с звукоизолирующим слоем.

Конструктивные схемы железобетонных сборных междуэтажных перекрытий из крупноразмерных элементов приведены на рис. 1.

Перекрытие слоистой конструкции состоит из несущих элементов, по которым уложен дополнительный звукоизолирующий, а в необходимых случаях и теплоизолирующий слой. Сверху устраивают чистый пол.

Совет

В перекрытии раздельной конструкции несущие элементы пола и потолка разделены воздушной прослойкой, а в перекрытии, приведенном на рис. 1,в, конструкция пола опирается на несущие элементы через звукоизолирующие прокладки.

В некоторых схемах перекрытий раздельной конструкции к несущим элементам с полом снизу подвешивается потолок, иногда вместо подвесного потолка снизу делают самонесущий потолок.

И наконец — перекрытие раздельной конструкции может состоять из несущих элементов К недостаткам настилов, ширина которых меньше размеров комнаты, относится наличие швов между ними, которые требуют соответствующей заделки и разделки со стороны потолка.

Этого недостатка пет у перекрытий, несущими элементами которых являются сборные железобетонные панели размером на комнату. По конструкции панели перекрытий могут быть сплошными однослойными или многослойными, ребристыми, с ребрами, обращенными вниз или вверх, шатровыми и многопустотными.

Сплошные однослойные панели наиболее часто применяют в крупнопанельных и каркасных гражданских зданиях. Их выполняют из обычного тяжелого или легкого бетона с нижней поверхностью, готовой под малярную отделку. Толщина таких панелей в зависимости от пролета и способа опирания 80, 100, 120, 140 и 160 мм.

Сплошные многослойные панели состоят из двух или трех слоев бетона. Нижний слой делают из железобетона, второй — из легкого бетона. При трехслойных панелях по второму слою укладывают еще один слой более прочного неармированного или слабо армированного бетона. Толщина таких панелей 120, 160 и 200 мм.



Виды перекрытий. Требования к перекрытиям

Межэтажные перекрытия: основные виды и особенности устройства

Главной задачей перекрытия является передача и перераспределения нагрузок от несущих конструкций на фундамент и разделение здания на этажи. В зависимости от того, в какой части дома расположена данная конструкция к ней предъявляются свои требования по прочности, жесткости, тепло и звукоизоляции.

И это понятно, ведь не может перекрытие, разделяющее второй этаж и чердак, иметь те же характеристики что и горизонтальная составляющая нижней части строения.

Так, к примеру, расчетные нагрузки (по нормативным документам), для цокольных перекрытий должны складываться из расчета не менее 200 кг/м2, для межэтажных 150 кг/м2 (в многоквартирных 300 кг/м2), для чердачных перекрытий и балконов 100 кг/м2.

Опираясь на нормативные значения можно вычислить необходимое сечение балок, ригелей и других элементов, предназначенных для восприятия нагрузок и обеспечивающих надежность строения. Так же стоит учитывать допустимую величину прогиба, которая напрямую зависит от длины пролетов и жесткости конструкций.

Поэтому для удобства ввели определенную классификацию, в которой перекрытия сгруппированы по параметрам. По ней достаточно просто сориентироваться какие виды перекрытий будут использованы при строительстве вашего дома. В основном выделяют пять типов:

  • Подвальное перекрытие

  • Цокольное перекрытие

  • Межэтажное перекрытие

  • Мансардное перекрытие

  • Чердачное перекрытие

К подвальному и цокольному перекрытию предъявляются самые высокие требования практически по всем параметрам, начиная с прочности и заканчивая теплоизоляцией. Во-первых, потому, что ни расположены в нижней части здания и поэтому принимаются на себя основные нагрузки всего строения.

Во-вторых, как правило, первый этаж отводится под такие жилые помещения как кухня, гостиная, каминная, которые предусматривают обустройство различной бытовой техникой, сантехническим оборудованием, имеющих определенный вес. И ведение активного образа жизни в этой части дома.

Обратите внимание

И, в-третьих, это разделение относительно холодной зоны, особенно если подвал не будет отапливаться, от жилых этажей, где температура всегда должна быть комфортной.

В этой связи не маловажное значение имеет гидро и пароизоляция подвальных и цокольных перекрытий, они должны быть надежно защищены от влаги, которая неизбежно появляется на стыке перепада температур и от жизнедеятельности человека. Разница между цокольным и подвальным перекрытием заключается лишь в том, что в одном случае данная часть дома используется в ходе проживания, а в другом, нет.

Межэтажным перекрытием принято называть горизонтальное разделение жилых помещений. Здесь температурно – влажностный критерий не является определяющим, т.к.

микроклимат в комнатах для проживания примерно одинаков, единственным исключением могут стать сантехнические узлы и ванные комнаты. В остальных случаях особое внимание уделяется звукоизоляции, ведь зачастую, верхние этажи дома отводятся для отдыха и пассивного использования.

Поэтому очень важно предусмотреть не только зональное разделение жизненного пространства, но обеспечить комфортное пребывание в них.

Для разделения чердачной части дома и жилой, используются так называемые чердачные перекрытия. Естественно, что по прочности к ним предъявляются не столь высокие требования. Основной их задачей является защита жилой зоны от поступления холода с чердачных помещений и максимальное сохранение тепла.

Для этого используются эффективные теплоизоляционные материалы, которые способны обеспечить комфортные микроклиматические условия проживания. Для того чтобы утеплитель в полной мере выполнял свою функцию на протяжении длительного периода времени, необходимо исключить его увлажнение в ходе эксплуатации.

Для этого используются всевозможные пароизолирующие пленки и мембраны.

Аналогичные характеристики должно иметь и мансардное перекрытие.

Несомненное требование, которое предъявляется для всех видов перекрытия, это огнестойкость, при возникновении пожара, оно должно как можно должно сохранять целостность сооружения и не деформироваться под действием высоких температур.

И, конечно же, не последнюю роль при выборе типа перекрытия играет его стоимость, которая в значительной степени будет зависеть от того, насколько грамотно вы подойдете к решению данного вопроса.

Виды перекрытия с точки зрения конструктива

В строительстве существует множество вариантов конструктивного исполнения перекрытия, но, тем не менее, их можно разделить на две основные группы, это с использование балок и безбалочные.

Перекрытия без применения балок

В свою очередь по технологии исполнения перекрытия без балок могут быть

  • Сборными

  • Монолитными

  • Комбинированными

В качестве сборных элементов безбалочного перекрытия в частном домостроении используются многопустотные железобетонные плиты. В основном их применяют на уровне подвальных и цокольных этажей. Несомненно, это самый простой и быстрый способ монтажа, но одновременно и дорогостоящий.

При всех плюсах, высокая степень заводской готовности, простая сборка и ровная потолочная поверхность, не требующая дополнительных отделочных работ и высокая влагоустойчивость, стоит отметить и некоторые минусы.

К ним можно отнести сравнительно высокую цену, необходимость специальной техники на время транспортировки и монтажа и высокий коэффициент запаса по прочности, который не всегда уместен при строительстве частного дома. В основном предлагают стандартные плиты с нагрузкой 8000 кг/м2(при необходимом минимуме 200 кг/м2).

Важно

Впрочем, все эти нюансы мало останавливают застройщиков и для перекрытия подвальных помещений очень часто используются данный строительный материал.

Если вы решили остановить свой выбор на железобетонных плитах, то стоит знать, помимо предлагаемой нагрузки 800 кг/м2, в нормативных документах предусмотрено производство плит с нагрузкой 400 кг/м2 и 600 кг/м2, поэтому не всегда целесообразно переплачивать за излишнюю прочность. Не лишним будет знать, что существует классическая пустотка (ПК) и многопустотные плиты стендового формования (ПБ). Так же стоит учесть некоторые ограничения, которые накладывает длина плит, ее максимальное значение не может превышать 8890 мм, хотя в этом диапазоне технологией предусмотрен абсолютно любой типоразмер.

Довольно часто при строительстве собственного дома застройщики используют технологию монолитного перекрытия. Несмотря на то, что трудоемкость работ увеличивается в разы (сборка опалубки, армирование, бетонирование и т.д.

), все компенсируется сравнительно не высокой себестоимостью готового перекрытия и возможностью обойтись без привлечения дорогостоящей техники.

К преимуществам можно отнести и использование в процессе приготовление бетона компонентов, которые влияют на его качественные характеристики.

Так, применение воздухововлекающих добавок или пористых наполнителей, снижают расход материалов на 1 м3 и его плотность, позволяет снизить общие затраты и повысить теплотехнические свойства перекрытия. Отсутствие швов в монолитном строительстве, исключает наличие мостиков холода и образование конденсата.

Некоторые застройщики к недостаткам данного вида монтажа относят необходимость технологического перерыва в работе для того чтобы бетон смог набрать прочность. Очень часто на форумах фигурирует цифра 28 суток.

Да, действительно, для 100 % – ного созревания бетона необходим данный период, но он служит только для контроля и не имеет ничего общего с распалубочной прочностью.

В теплое время года, достаточно 70 % – ной прочности, которая набирается за первые 3 – 5 суток (при условии соблюдения рецептуры), после чего ведение работ может быть продолжено без ущерба для конструкции.

Совет

В продолжение вышесказанного, можно добавить, что широкое распространение сейчас получила несъемная опалубка, которая проста в сборке и после монтажа становится частью перекрытия. Несущими элементами опалубки являются металокаркасы из арматурной стали.

Сама опалубка собирается из модулей в виде термоблоков. Пазы, расположенные в боковой горизонтальной плоскости, обеспечивают идеальное примыкание деталей со стороны заливки бетона, а с внутренней стороны в результате образуется совершенно ровная поверхность.

Комбинированный вид перекрытия вобрал в себя все преимущества сборной и монолитной технологий. Идея его заключается в том, в качестве опорных элементов используются балки, это могут быть и пространственные каркасы из арматурной стали и швеллера.

На них путем нанизывания устанавливаются облегченные блоки, они могут быть выполнены из различных материалов, начиная с неопора и заканчивая пустотными керамическими блоками. Благодаря тому, что конструкция наборная, ее длина не регламентирована и будет зависеть только от ширины пролета, но не более 12 метров.

После установки комплектующих, вся конструкция заливается сверху определенным слоем бетона, после чего монтаж перекрытия можно считать завершенным.

Несомненно, это самый прогрессивный и быстроразвивающийся вид строительства. Он позволяет в кратчайшие сроки смонтировать перекрытие любой конфигурации, без привлечения специальной техники и с отличными тепло и звукоизоляционными характеристиками.

Перекрытия с применением балок

В основе данной технологии лежит принцип передачи нагрузок через балки, которые укладываются на несущие конструкции с определенным шагом.

Поверх них уже монтируется черновой пол, а снизу, свободное пространство заполняется тепло звукоизоляционным материалом и зашивается листом или доской, поскольку является потолком для нижерасположенного помещения.

В качестве основных элементов могут быть использованы изделия металлопроката: швеллер, двутавр, тавр и пиломатериалы: брус, доска.

Обратите внимание

В каркасном и деревянном домостроение технология возведения перекрытий с использованием балок считается самой распространенной. В данной конструкции в качестве основного каркаса используется пиломатериал. Сечение бруса выбирается в зависимости от длины пролета, расстояние между балками и расчетными нагрузками.

Достаточно популярным в последнее время стало направление, изготовление деревянного двутавра, его прочностно – весовые характеристики, привлекли внимание многих застройщиков.

Неплохие показатели и в отношении прогиба показала данная конструкция, а главным ее преимуществом оказалось то, что ее можно изготовить самостоятельно и помощью подручных средств. Экологичность, не высокая цена относительно аналогов из металла, доступность материала и простота монтажа, говорят в пользу применения древесины.

Однако стоить помнить и том, что дерево подвержено короблению, гниению и без надлежащего ухода может утратить свои эксплуатационные функции. Поэтому, выбрав природный материал, необходимо позаботиться о том, чтобы максимально защитить его от влаги и вредных насекомых.

Для этого существуют различные антисептирующую составы, которыми обрабатываются детали из дерева. Наряду со специальными жидкостями, можно посоветовать использовать битумный лак, как показала практика, он так же обладает хорошими защитными свойствами.

В качестве утеплителя и шумоизоляции широко используются минераловатные маты, пенополистирол и опилко – стружечная засыпка.

Гораздо надежнее в плане прочности и жесткости конструкции являются металлические балки. При равных несущих способностях, они имеют меньшие размеры и позволяют более эффективно использовать пространство. Однако теплотехнические и звукоизоляцинные характеристики металла уступают дереву и в некоторых случаях их применение не целесообразно.
