Лестница из металла своими руками пошаговая инструкция

Металлические лестницы своими руками: чертежи и прядок сборки

Межэтажные лестницы изготавливают в основном из дерева, бетона и металла. Технологические свойства, которыми обладает металл, дают возможность изготовить лестницу любой конструкции, при этом надежную, эстетически привлекательную и не тяжеловесную.

Сегодня мы разберем все что касается такой темы, как лестница из металла своими руками.

На сегодняшний день одной из наиболее популярных сооружений для межэтажного сообщения является винтовая лестница на второй этаж. Данная система позволяет добавить больше интерьерных красок в любое помещение, а также служит отличным способом экономии места.

Обратите внимание

Винтовые лестницы можно монтировать на маленьких площадях, в загородном доме, квартире или даче. Также ее еще называют поворотной, круглой или радикальной лестницей.

Однако винтовые лестницы имеют недостатки, например, они крайне не удобны для маленьких детей или пожилых людей. В таких случаях круглая лестница становится служебной, когда маршевая играет основную роль.

И первое, что необходимо сделать перед началом работы — это подготовить чертёж. Он даст возможность провести изготовление без различных просчётов. По поводу самого сооружения, то его главная особенность — радиальное укрепление ступенек. Это на прямую влияет на воображаемый или реальный центр.

При проецировании лестницы на плоскость пола доступно получить многоугольную или круглую форму.

Крепление таких систем может быть разное: опора ступенек по периметру на стены и центральную стойку, крепление исключительно на опорную стойку с центральным расположением, а иногда ступеньки можно зафиксировать на гнутых тетивах, ограждениях и в опорной стойке.

Специфика производства

С этого момента мы начнём изучать пошаговую инструкцию лестницы из металла своими руками.

Если ваш выбор пал на винтовую лестницу своими руками из металла, чертежи предварительно подготовленные помогут начать и выполнить правильно работу. Можно выбрать любую вариацию из данной рубрики.

Подобные сооружения не требуют слишком много места, к примеру, ступенька шириной равной 1 м позволит получить сооружение с диаметром в 2.2 м. Из этого следует, что конструкции потребуется не более двух квадратных метров на плоскости пола.

Важно

Сооружая такую конструкцию, каждый может сообщить ему желаемую угловую наклонность, но обычно она достигает не более 45 градусов.

Собравшись поставить винтовую лестницу, требуется помнить — данного вида постройка имеет узкие ступеньки, что означает затруднённое по ним передвижение. Два человека с большим трудом смогут разойтись при встрече на такой лестнице.

В добавок по ней крайне неудобно перемещать различные объекты больших размеров. Отсюда следует, что самое разумное применение винтовых лестниц в местах малоинтенсивного движения.

Из-за большей сложности элементов и узлов, чем обычные, для изготовления понадобится затратить много сил и времени.

Подготовка материла

Во время конструирования винтовой лестницы очень важно изучить технологию осуществления данного сооружения и предварительно произвести подготовку соответствующих материалов.

Выбирая материал не стоит себя ограничивать, для этого подойдут и листовой, и профилированный металлы.

Обычно в качестве сырья для ступеней деревянной лестницы выбирают дуб, клен или бук. Можно заказать уже готовые ступени или воспользоваться самодельными, для этого потребуется обрезать доски до необходимым габаритов.

К примеру, можно произвести запил прямоугольной доски по диагонали и в итоге получить две трапецевидные проступи. Далее нужно закруглить их края, выполнить обработку кромки и покрыть лаком в 3 слоя. Вот и все, ступени для винтовой лестницы готовы!!!

Проектирование

Элемент с вертикальным размещением между соседних ступенек, являющийся подступенком, должен быть исключен из конструкции. Это даст ноге более твердую опору и исключит скольжение во время перемещения. В центральной части ступенька должна достигать 0.2 или более м.

Стоит заметить, что на сегодняшний момент многие люди используют круглые лестницы, а при помощи фотографий вы можете определится с конкретным типом сооружения. Диаметр средней стойки опоры необходим быть пять и более см, это обеспечит узел надежностью.

Между ветками высота необходима достигать превышающую человеческий рост, это значение обычно два и более метров, к тому же ,поднимаясь по лестнице, не нужно будет пригибаться. Количество ступеней при полном повороте должно достигать двенадцати.

Проведение расчётных работ

Перед изготовлением лестницы своими руками, чертежи выполняются опытными умельцами, что даст шанс обойти много различных ошибок, разрешить которые бывает крайне тяжело. В качестве основы можно взять характеристики расположенные ниже.

Высота этажа, измеряющаяся от плоскости пола первого до основания пола второго этажа равна трем метрам, а ширина лестницы эквивалентна 1 м. Таким образом диаметр стойки будет равен 0.2 м.

И сейчас можно выявить значение конструктивного диаметра. Данная величина будет равна ширине двух ступенек и диамету опорной стойки. В таком случаи расчеты будут иметь следующий вид: 2х1+0.

2, что в конечном итоге достигает отметки 2.2 м.

После определения диаметра сооружения требуется начертить окружность. Следующий этап подразумевает собой расчёт радиуса траектории передвижения.

Чтобы это осуществить нужно диаметр опорной стойки сложить с шириной ступени и результат поделить на два, это будет выглядеть так: (0.2+1)/2, в результате получаем 0.6 м. Затем потребуется рассчитать количество ступеней, приходящееся на 1 виток.

Для выполнения данного расчета потребуется траекторию передвижения поделить на ширину ступеньки, выглядит это так: 2х3, 14х0.6/2, итоговое число получается – 18.84.

Совет

Если же вы решили установить лестницу на второй этаж, то важным элементом является определение высоты ступени. Высота витка делится на 19 частей.

Шаг между последней и первой ступенями витка должны превышать человеческий рост.

В расчете эта цифра может быть 2 м, к данному значению необходимо добавить 5 см, что позволит получить высоту витка, выражается оно следующим образом: 2+0.05, конечный результат равен 2.05 м.

Металлическая лестница своими руками

Металлические лестницы своими руками: чертежи и прядок сборки

Решая проблему соединения между первым и вторым этажом, чаще всего останавливаются на самом универсальном и доступном варианте. Металлическая лестница своими руками изготавливается по простой технологии.

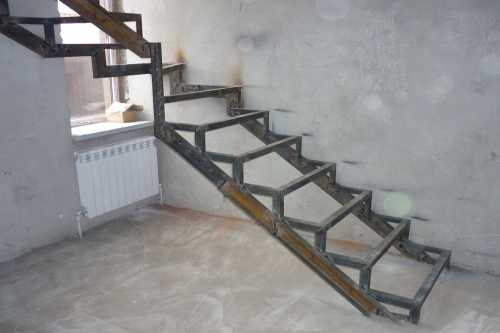

Чаще всего самостоятельно делают скрытый каркас, элементы которого скрываются под обшивкой, поэтому эстетика изделия не играет большой роли. Главные требования к нему – прочность и эргономичность.

Надежность каркаса зависит от качества сварки и правильности подбора материалов.

Как сделать проект лестницы

Быстро и правильно изготовить металлическую лестницу своими руками помогают чертежи. Перед созданием проекта следует определиться с типом конструкции. Это зависит от дизайна помещения и наличия свободного места.

Наиболее компактна винтовая модель, ступеньки которой можно сделать из любого материала, а поручни – стальными.

Распространены маршевые лестницы на косоурах или тетивах – их очень просто изготовить, но они громоздки.

Очень воздушной и легкой выглядит консольная лестница, подвешенная на анкерах или кронштейнах, прикрепленных к потолочным тяжам. В основе такой конструкции лежит прочная плита перекрытия.

Правильно спроектировать каркас помогут специалисты, обладающие конструкторским опытом. С помощью специальной программы создается виртуальная модель, в которой можно менять отдельные элементы. После выбора окончательного варианта разрабатывается документация с деталировкой и спецификацией.

Если чертежи разрабатываются самостоятельно, следует сделать необходимые замеры, а затем рассчитать число ступеней и количество материала. Точками отсчета служат две координаты: начало «чистого» пола» на первом и втором этаже.

Следует измерить расстояние между ними по линии первого этажа (к примеру, 400 см). Кроме того, определяют высоту перпендикуляра, проведенного вниз от начала пола второго этажа (допустим, 2,5 м). На эскизе строят прямоугольный треугольник с соответствующими сторонами.

Помните, что угол подъема должен находиться в пределах 20 – 50°.

Обратите внимание

Для определения числа ступеней и ширины лестницы пользуются строительными нормами, устанавливающими предельные значения размеров лестничных элементов.

Удобство подъема и спуска обеспечивается при глубине проступи 27 – 30 см и высоте подступенка – 16 – 20 см. Рекомендуемая ширина свеса (нависания верхней ступеньки над нижней) – 2 – 4 см.

Ширина одномаршевой лестницы должна быть не менее 80 см, поворотной – хотя бы 1 м, т.к. при этом не затрудняется перенос мебели на верхний этаж.

Предварительно число ступеней считают так: высоту между этажами делят на выбранную высоту ступени. Разделив на округленный результат длину большего катета начерченного треугольника (400 см), уточняют глубину проступи.

Если она не отвечает нормам, количество ступеней уменьшают и пересчитывают их высоту. Оптимальный результат в приведенном примере – 14 ступенек.

Длину лестницы (гипотенузу) находят по теореме Пифагора: из суммы квадратов 250 и 400 извлекают квадратный корень и получают 472 см.

Исходя из полученных результатов, нетрудно определить, сколько нужно материалов для лестницы из металла, сделанной своими руками.

Важно

Потребуется 2 косоура длиной 4,72 м – для этой цели годится профильная квадратная труба, сваренные попарно швеллеры или двутавры №8 или №10. Опорой для ступеней будут служить сварные конструкции из уголков, усиленные арматурой.

Ступени и подступенки обшивают листовой сталью толщиной не менее 4 мм. Ограждения изготавливают из угловой стали.

Оборудование и инвентарь

Чтобы изготовить и установить каркас лестницы, домашнему мастеру нужно обладать запасом базовых знаний в области сварки и хотя бы небольшими практическими навыками.

Проблему отсутствия опыта решает современное сварочное оборудование – ручной инвертор: он облегчает поджиг дуги, предотвращает пережег стали, не требователен к углу наклона электрода.

Кроме инвертора, потребуются болгарка и дрель, а также целый перечень вспомогательных материалов и приспособлений для слесарно-сварочных работ:

  • диски отрезные 125 х 1,6 мм;
  • диски шлифовальные диаметром 125 мм;
  • электроды для постоянного тока диаметром 3,2 и 1,6 мм;
  • уайт-спирит;
  • грунтовка;
  • маска сварщика, защитные очки, рукавицы;
  • рулетка, угольник, карандаш;
  • струбцина, регулируемая по высоте от 0 до 800 мм;
  • устойчивый металлический стол;
  • тиски.

Чтобы лестница из металла, изготовленная своими руками, была недорогой, ее делают из черного металла и затем красят. Если использовать нержавеющую сталь и соответствующие электроды, стоимость конструкции поднимется примерно вчетверо.

Как изготовить металлическую лестницу с двумя косоурами. Основные рекомендации

Работы введутся в определенной последовательности: резка заготовок, изготовление узлов для крепления ступеней, монтаж косоуров, приварка опорных уголков и их соединение между собой, грунтовка и покраска. Далее последовательность операций излагается более подробно.

Из уголков по проектным размерам изготавливают опоры для проступей: вырезают выборки, стыкуют уголки между собой и сваривают Г-образные заготовки.

Каркас, взятый для примера, требует изготовления 14 пар опорных узлов. В каждой паре одну опору делают левого исполнения, а вторая является ее зеркальным отражением.

Иногда под опорные кронштейны изготавливают специальные фигурные кобылки, сваренные из арматуры.

Согласно чертежу косоуры размечают под приварку опорных узлов. Затем балки приваривают нижним концом к опорной платформе, а верхний крепят анкерами к стене. По разметке к косоурам приваривают кобылки и опорные узлы из уголка, проверяя их по уровню.

Косоуры соединяют друг с другом посредством отрезков уголков, равных ширине ступеней. После этого на каркас приваривают проступи и подступенки из стального листа.

Верхнюю ступень располагают так, чтобы между ней и стеной проходил лист обоев. Если планируется установка деревянных ступенек, их соединяют с уголками позже, с помощью винтовых соединений.

По бокам приваривают ограждения: это делают снаружи, чтобы не сокращать ширину лестницы.

Совет

После сварки с помощью шлифовального круга зачищают швы, заусенцы и зазубрины. Обметают лестницу металлической щеткой, покрывают ее грунтовкой по металлу и окрашивают в желаемый цвет. Когда краска высохнет, крепят деревянные проступи. Подробнее узнать о том, как своими руками изготовить металлическую лестницу, помогает видео ролик.

Самодельная стальная конструкция позволит значительно сэкономить средства во время строительства дома. Антикоррозионное покрытие и качественная сварка обеспечивает длительный срок службы изделия.

Межэтажное соединение, имеющее прочный каркас, декорированное разнообразными отделочными материалами, имеет представительный внешний вид.

Все указанные преимущества объясняют непреходящую популярность металлических лестниц.

Монтаж металлической лестницы своими руками

Металлические лестницы своими руками: чертежи и прядок сборки

Предисловие

Монтаж металлической лестницы своими руками можно проводить только в том случае, если вы уверенны, что сможете сделать все качественно и надежно.

Монтаж металлической лестницы своими руками можно проводить только в том случае, если вы уверенны, что сможете сделать все качественно и надежно. Для этого тщательно изучается конструкция металлической лестницы и руководство по её установке, которое прикладывается производителем. Некоторые сведения вы сможете почерпнуть из этого материала.

Конструкция металлической лестницы

Конструкция металлической лестницы практически не отличается от деревянных. Они бывают на тетивах, подпорных стойках и косоурах, с цельносварным или разборным каркасом. Металлические лестницы точно так же могут использоваться на различных грунтах и устанавливаться на отдельных стойках-опорах или на общем каркасе с верхней площадкой.

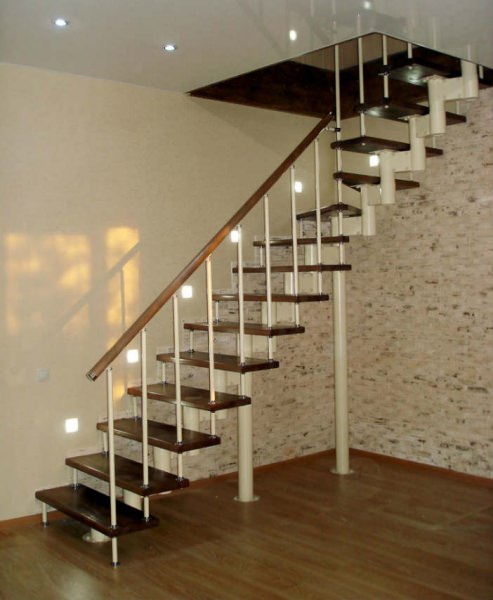

Металлическая лестница на подпорных стойках.

При установке лестницы на стойках-опорах основания стоек заливают бетоном либо крепят с помощью болтового соединения к заранее установленным анкерам.

Если используется общий каркас, верхние концы опорных балок лестничного марша приваривают к стойкам металлического каркаса площадки с упором на подпорную перемычку либо к закладным бетонных стенок или заливок площадки.

В остальном технология сборки, определение количества ступеней, выбор наклона марша полностью идентичны деревянным лестницам, поэтому ниже приводятся рекомендуемые размеры металлопроката для сборки каркасов.

Установка металлических лестниц

Начинается установка металлических лестниц с того, что подпорные стойки нарезают из уголка 45 x45 мм или из трубы диаметром не менее 60 мм и с толщиной стенок 3 мм. Ступени можно изготовить из доски толщиной 50 мм или металлического листа толщиной 3 мм и более. Лист, уложенный на металлическую раму из уголка, должен иметь рифленую поверхность или сетчатую структуру.

Если лестничный марш перпендикулярен стене, то стойки, не менее чем через две ступени, необходимо дополнительно укрепить крестовинами из того же вида металлопроката.

Если лестничный марш расположен вдоль стены, то жесткость конструкции обеспечивают привязкой каркаса к стене по заранее заглубленным анкерам. В этом случае можно изготовить каркас в виде разборной конструкции.

Обратите внимание

При желании боковые части подпорной стены обшивают любым декоративным листовым материалом или деревом.

Лестница на тетивах. Для ее монтажа хорошо подходит швеллер с сечением 150×200 мм и толщиной более 8 мм. Сборку осуществляют несколькими способами. В первом случае к боковым стенкам приваривают опорные уголки 45×45 мм, на верхних гранях стенок просверливают отверстия и прикручивают к стенкам ступени, изготовленные из доски или на основе металлической рамы.

Сборка металлических лестниц на тетивах.

Второй способ предполагает установку швеллеров по месту расположения лестничного марша и приваривание ступеней к металлической раме. Тетива также может быть сварена из уголка 45х45 мм или трубы 60 мм, где распорки и укосины служат опорами и деталями крепления для ступеней и подступенников.

Рассмотрим Устройство лестниц на металлических косоурах. Они монтируются на балках из швеллера (100-200 мм) или двутавра (100-200 мм) с толщиной стенок не менее 8 мм. К верхней наклонной поверхности приваривают или прикручивают гребни с размерами, соответствующими высоте и ширине ступеней.

К гребням, в свою очередь, прикручивают деревянные ступени или подступенники либо приваривают металлические рамы, изготовленные из уголка 45х45 мм.

Ограждения металлических лестниц выполняют главным образом из арматуры, прута, трубок, гнутого металлопроката или из деталей декоративного литья. Приведем способы крепления оснований стоек и оснащения их перилами.

Устройство лестницы металлической

Существует три варианта крепления к несущей балке: сваркой, на болтах и в виде цельной конструкции. В последнем случае стойка для перил является продолжением вертикальной детали подступенника, в частности, в лестничных маршах с подпорной стеной и на тетивах.

В качестве перил подойдут трубы диаметром 35-80 мм, их приваривают к верхним концам стоек. Такие перила можно «смягчить», надев на них резиновую или ПВХ-трубу, прорезав ее вдоль. В местах примыкания к стойкам вырезают пазы, чтобы материал плотно прилегал к перилам.

От выбора способа крепления зависит устройство металлической лестницы.

После того как монтажные работы завершены можно подумать о том, кк отделать металлическую лестницу. Металлическое ограждение можно также украсить деревянными перилами и балясинами.

Для этого на верхние концы балясин наносят резьбу, а в швеллере шириной 50-70 мм высверливают отверстия по шагу стоек и по месту ввинчивания шурупов в перила (достаточно через 6-8 стоек).

Затем балясины с полой сердцевиной и со срезанными по наклону лестницы концами закрепляют на каждой стойке.

Поверх накладывают швеллер, совместив отверстия с винторезными верхушками стоек, и закрепляют его с помощью болтов. В завершение монтажных работ перила крепят шурупами, а под основанием балясин устанавливают декоративную панель.

Металлическая лестница своими руками

Металлические лестницы своими руками: чертежи и прядок сборки

Конструкцию лестницы в вашем собственном доме — внутреннюю или наружную, необходимо планировать еще на этапе проекта. Как правило, эту обязанность берет на себя профессиональный архитектор.

Специалист учитывает и конструктивные особенности и то, насколько гармонично впишется лестница в тот или иной интерьер.

Но как быть, если вам нравится творить своими руками? Если сам процесс, как и отличный результат, доставляет удовольствие? В таком случае нужно просто изучить наше пособие о том, как проектируется металлическая лестница своими руками.

к содержанию ↑

Преимущества

Металл позволяет создать конфигурации и формы практически любого вида и сложности. Лестницы могут:

  • вести на чердак;
  • устанавливаться на дачах;
  • соединять первый и второй этажи.

Варианты конструкции

Чаще всего среди лестниц на второй этаж в частном доме из металла своими руками можно встретить следующие варианты:

  • Первый вариант, в котором ступени монтируются к металлическим косоурам.
  • Второй вариант — на больцах — конструкции без основы, которые состоят из ступеней и крепятся специальными болтами преимущественно к несущей стене.
  • В третьем варианте главную роль играют балки, которые устанавливаются под уклоном, так называемые, тетивы.
  • Не стоит забывать о таком варианте, как винтовые лестницы, которые в виде спирали закручены вокруг несущей центральной основы.
  • И нельзя не вспомнить о таком изобретении, как сборные металлические лестницы. Они продаются в виде заводских готовых модулей, собирать которые можно даже вместе с ребенком, потому что они очень напоминают детский конструктор.

Ступени из бетона, керамогранита, рифленого железа могут стать отличным декором вашей конструкции, главное — определить, для чего и где будет использоваться лестница. Это и станет главным критерием выбора отделочного материала:

  • Если вы планируете установить металлическую лестницу своими руками в гостиной вашего дома, то в данном случае сталь будет отлично сочетаться с деревянными ступенями.
  • Лестница между различными помещениями, или вход в мансарду, может быть и поскромнее. Здесь главным определяющим моментом будет удобство ежедневного использования конструкции, поэтому для отделки подойдет как дерево, так и другие строительные материалы. С их помощью вы сможете придать конструкции законченный вид и уют помещению.
  • Если планируется использование конструкции только на улице, то можно оставить лестницу в первоначальном виде, без отделки.
  • Лестница из металла своими руками может быть оснащена не только стандартными разновидностями ступеней, вполне применимы ковролин, износоустойчивый ламинат, паркетные плашки, облицовочная керамика.

к содержанию ↑

Общие требования

Лестницы из металла своими руками от конструкций из дерева или бетона особо не отличаются. Принципы проектирования и расчетов для межэтажных соединений одинаковые, не отличаются и типовые требования к ним:

  • В частных домовладениях минимальная ширина лестницы должна составлять 900 миллиметров.
  • Уклон одного лестничного марша должен быть постоянным.
  • Оптимальная высота ступеней металлической лестницы своими руками — 160-180 миллиметров .
  • Минимально разрешенная глубина ступеней — 270 миллиметров.
  • Ограждение должно выдерживать боковую нагрузку в 100 кг.
  • Максимально разрешенное расстояние между стойками ограждения — 150 миллиметров. Для семьи с детьми — 120 миллиметров.

Расчеты

Во многих проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции металлической лестницы своими руками. В ней легко изменить параметры отдельных элементов. После утверждения окончательного варианта компьютер подготавливает рабочие чертежи и спецификацию:

  • Если вы планируете создать чертеж на компьютере, с помощью какого-либо графического приложения, то не забудьте выбрать одинаковый масштаб для всех схем. Полученные изображения обязательно перенесите на ось координат.
  • Если вы решили действовать по старинке и рисовать чертежи с помощью листка бумаги и ручки, то дизайнеры советуют начертить схему металлической лестницы своими руками в горизонтальной и вертикальной проекциях.

Чтобы не допустить ошибок при планировании металлической лестницы на второй этаж своими руками, чертежи должны включать следующие параметры:

  • Чтобы рассчитать нужное количество ступеней, возьмите на вооружение простую формулу — длина пролета делится на высоту ступени. Полученное значение может быть примерным, вы можете или подогнать под необходимые вам количественные данные или делать корректировки уже на стадии монтажа.
  • Наступая на лестницу при подъеме или спуске, любой человек оставляет след. Он и считается шагом лестницы. Общепринятый стандарт, который используют многие мастера — 60-65 сантиметров.
  • Ширина проступи — это составляющая часть шага, она же является глубиной ступени, которая должна позволять ноге человека надежно закрепиться на поверхности.
  • Высота подступенка — это высота ступени, то есть расстояние между двумя последовательными ярусами. Также входит в расстояние, отведенное под шаг.
  • Длина ступени — это ширина самой лестницы, должна позволять беспрепятственно пройти человеку с грузом.

После того, как были сделаны пометки и прорисован подробный план изделия, можно приступать к изготовлению деталей металлической лестницы своими руками и ее монтажу.

к содержанию ↑

Рекомендации по изготовлению

После того, как будет полностью готов проект лестницы из металла своими руками, необходимо приобрести весь необходимый материал и подготовить для работы требуемый инструмент. И запомнить общую схему действий:

  • Перед тем, как сделать лестницу на второй этаж своими руками из металла, необходимо нарезать в соответствии с проектными размерами все заготовки.
  • Далее рекомендуется собрать кобылки, которые будут крепиться на металлическом каркасе и удерживать ступени.
  • После этого производится сварка основных опорных уголков лестницы из металла своими руками и непосредственно монтаж косоуров.
  • Особое внимание следует уделить сборке между собой основных элементов конструкции, а именно привариванию ступеней и ограждения.
  • Если это лестница из металла своими руками для улицы, то для защиты от внешних воздействий ее дополнительно надо покрыть антикоррозийным составом.
  • Порядок работы и принцип сборки одинаков как для наружных, так и для внутренних конструкций, и должен проводиться в строго установленной последовательности.
  • При изготовлении своими руками основных узлов крепления ступеней важно не допустить каких-либо перекосов и неточностей, так как это может привести к деформации готового изделия.
ЧИТАТЬ ТАКЖЕ:  Вентиляция погреба:виды, схема и устройство систем

Лестница на косоурах

Эта оригинальная и внешне простая конструкция требует к себе особого внимания по сравнению с другими системами подъема. Один косоур принимает на себя вес всего марша. К тому же, форма профиля металлической лестницы своими руками должна учитывать дополнительно возникающие нагрузки на кручение. Поэтому важно правильно подобрать форму и сечение косоура:

  • Для среднестатической конструкции идеально подойдет труба сечением 150 на 150 миллиметров и с толщиной стенки не менее 6 миллиметров.
  • Лестница на косоуре из швеллера считается удобной в проведении монтажных работ. Профиль устойчивый, его нет необходимости крутить, выставляя на межэтажные перекрытия.
  • Укладывают швеллер на полку, которая имеет достаточную ширину, обеспечивающую жесткость и надежность установки.

Монтаж ступеней металлической лестницы своими руками, а точнее кобылок, также прост и удобен, что не скажешь о трубе.

Лестница на больцах

Больцы — название происходит от немецкого “bolz”, в переводе “болт” — это крепеж, который удерживает металлическую лестницу своими руками:

  • С помощью них можно зафиксировать одну сторону марша на стене, а другую — на поручне, который и будет несущим элементом.
  • Или же есть еще один вариант: лестница укладывается на стальные стержни, являющиеся опорой. Больцы крепятся к стене с помощью резиновых прокладок.

Лестницы на больцах в настоящее время очень популярны и востребованы, ведь у них есть несколько преимуществ:

  • Эти лестница из металла своими руками, хоть и кажутся легкими и воздушными, на самом деле способны выдерживать вес около 1500 кг. Так что надежность и безопасность конструкции не вызывает сомнений.
  • Благодаря своей воздушности, такая лестница не препятствует проникновению света в помещение, что визуально делает его больше.
  • При установке таких конструкций не используются косоуры и тетивы, но обязательны перила или ограждения. Изящное ограждение еще больше подчеркнет невесомость и легкость лестницы

Винтовая лестница

Винтовая лестница из металла своими руками от своих “собратьев” в плане конструктивных основ сильно не отличается. Зато она является лидером по компактности и отлично сэкономит пространство любого помещения. Еще один ее плюс — необычный вид. Такая оригинальная лестница не только отлично впишется практически в любой интерьер, но и придаст ему ощущение стиля и неординарность.

Ну а теперь перейдем к минусам, которых набралось немало:

  • Такая лестница из металла своими руками по форме напоминает закрученную спираль. Падение с такой конструкции может закончиться очень плачевно. Травм будет гораздо больше, чем при таком же несчастном случае на обычной лестнице.
  • Зимой винтовые лестницы из металла своими руками, из-за постоянных оттепелей и заморозков, практически всегда покрыты льдом, если нет дворника, который готов ежечасно поддерживать ее идеальное состояние. Поэтому для установки на улице такая конструкция не подходит, но этим советом часто пренебрегают супермаркеты.
  • Винтовая конструкция, хоть и считается прочной и надежной, но все же она “гуляет”. Постоянно подвергается невидимым глазу колебаниям. А вибрация со временем приводит к ослаблению основных крепежей и соединений.
  • Поскольку спиралевидная металлическая лестница своими руками является довольно узкой, то главной вашей проблемой станет вопрос, как поднять крупную мебель или технику на верхний этаж.

Существует несколько типов винтовых лестниц:

  • Если вы — новичок, то стоит остановиться на самом простом способе установке. Она основывается на одном опорном столбе, который является несущей основой конструкцией.
  • В более сложном варианте применяются клинообразные ступени. Они крепятся к столбу, установленному внутри конструкции. Основу лучше всего делать из кирпича. Такая лестница из металла своими руками считается не очень надежной, ведь из-за постоянной вибрации крепления ослабевают, и это в том числе приводит к разрушению опорной стены.
  • Самым сложным вариантом считается монтаж ступеней к центральной опоре, без закрепления на стенах. Этот вариант стоит выбрать, если вы предпочитаете безопасность, долговечность и красивый внешний вид.

Лестница из уголка

Пожалуй, отдельно стоит сказать о таком виде конструкции, как лестница из уголка своими руками. Для нее используют уголок, швеллер, профильную трубу или профиль. Швеллер, как материал для строительства наружных и внутридомовых лестниц, отличается следующими преимуществами:

  • обеспечивает прочность конструкции даже при больших нагрузках, самый важный момент в работе — позаботиться о прочности стыковых соединений;
  • выдерживает максимальную нагрузку на прогиб;
  • каркасы из швеллера не скрипят и не вибрируют;
  • простота в изготовлении позволяет соорудить лестницу из уголка своими руками;
  • изготовление лестниц из уголка и швеллера предоставляет широкие возможности для оформления.

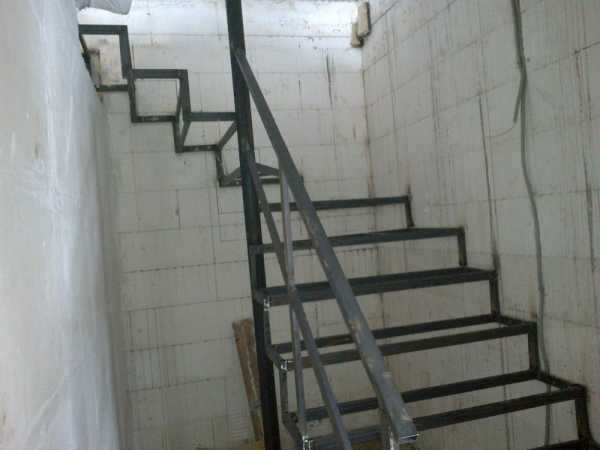

Простой закрытый каркас лестницы представляет собой конструкцию из несущей основы, выполненной из попарно соединенного между собой швеллера и приваренных к нему уголков. Они и являются опорой для укладки ступеней. На толщину уголка следует обратить особое внимание, ведь от нее зависит надежность крепления проступей и подступенков. Сами ступени укладываются на уголки следующим способом:

  • Прямо поверху, полностью закрывая уголок;
  • В раму из дополнительно приваренных к установленному уголку элементов.

Чтобы обеспечить максимальную устойчивость каркаса, лестницу из уголка своими руками крепят к полу и стене при помощи анкерных болтов, однако, для большей надежности нижнюю часть конструкции рекомендуется забетонировать. Что касается декоративной части:

  • Облицовка такой конструкции внутри дома может быть любой — из гипсокартона, дерева, стекла и даже камня. Здесь все зависит от интерьера помещения.
  • Отделка внешней лестницы обычно проще. Для ступеней используют металлические рифленые листы, а перила украшают ковкой.

к содержанию ↑

Видеоматериал

Изучив простейшие способы и узнав, как сделать лестницу на второй этаж своими руками из металла, можно смело приступать работе. Но для начала мы советуем соорудить простую конструкцию, ведущую, например, в погреб. А затем уже опытный исполнитель вполне способен изготовить более сложную, более эстетичную металлическую лестницу своими руками, которой не грех будет и похвастаться.

Проектирование металлической лестницы на второй этаж: расчет и чертежи

Металлические лестницы своими руками: чертежи и прядок сборки

15737 3

Для того чтобы грамотно спроектировать чертежи металлической лестницы на второй этаж своими руками, необходимо рассчитать целый перечень показателей и учесть даже такие нюансы, как тип используемого материала. От того, насколько верно будет выполнена работа, зависит прочность и надежность конструкции.

Особенности металлических конструкций

В первую очередь необходимо рассмотреть такой вопрос, как особенности металлических лестниц в целом. Для этого обратите внимание на принципы соединения основных деталей.

Особенности того или иного проекта должны отображать чертежи металлической лестницы, рассмотрим, как сделать их своими руками. Прежде всего, необходимо рассчитать следующие показатели:

  • высота и ширина ступени;
  • уклон;
  • размещение ступеней относительно друг друга.

Расчет производят по тому же принципу, что и для любой другой лестницы. Если вы готовите чертежи своими руками, обратите внимание на то, что нужно правильно распределить нагрузку и места дополнительных соединений, чтобы подъем на второй этаж был безопасным. Следует упомянуть также плюсы подобных изделий.

Преимущества металлических лестниц:

  • прочность;
  • разнообразие форм и их сочетаний;
  • возможность комбинирования с другими материалами;
  • долговечность;
  • небольшие затраты на монтаж каркаса.

Прочность и долговечность — основные преимущества металлических лестниц

Для того чтобы создать действительно прочную лестницу, важно использовать только подходящие материалы. Независимо от типа разработанного своими руками проекта, часть деталей каркаса будет соединена между собой сварочным швом.

Это условие касается даже готовых модульных изделий. В связи с этим сплав должен хорошо поддаваться подобной обработке, а также выдерживать большую нагрузку на растяжение. Именно поэтому не рекомендуется использовать для обустройства косоуров шпалы.

Лучше всего взять профильные уголки, трубы или швеллеры.

Выполняя расчет для металлической лестницы, обратите внимание на распределение нагрузки. Для этого нужно рассчитать массу всех ступеней с учетом их количества и площади. Для определения расчетной нагрузки результат умножают на коэффициент, характеризующий надежность, то есть на 1,1.

Важно

Для того чтобы чертежи указывали на максимальную нагрузку при переносе предметов на второй этаж, нужно еще раз умножить результат на другой коэффициент — 1,4. Итоговое число покажет, какую максимальную нагрузку могут оказывать перемещающиеся по ступеням люди без ущерба для конструкции.

Места, на которые оказывается наибольшее давление, нужно дополнительно укрепить болтами, даже если вы уверены в прочности сварочного шва.

Для обустройства ступеней и перил можно скомбинировать металл с деревом. Для уличных моделей можно сделать ступеньки из листовой перфорированной стали или прутьев арматуры.

Комбинированные модели метала с деревом часто используются в загородных домах

Варианты конфигурации

При проектировании металлических лестниц следует учитывать особенности каждого типа конструкции. Чаще всего выбор осуществляется из таких вариантов:

  • Прямой марш. Ступени одинакового размера располагаются последовательно по прямой линии, опираясь на косоур.
  • Забежные лестницы. Марш имеет поворотную часть, на которую устанавливаются забежные ступени или площадки.
  • Винтовая. Основа каркаса — ось, к которой крепятся забежные ступени под определенным градусом с комфортным шагом для человека.
  • Складная чердачная. Это самая компактная конструкция, состоящая из соединенных между собой выдвижных секций. Схожа с приставной моделью и обычно служит для обеспечения доступа к редко используемым верхним помещениям вроде чердака или мансарды.

В каждом случае прорабатываются отдельные чертежи для лестниц из металла. Расчет основывается на вычислении оптимальных параметров для специфического расположения ступеней и опор. Если для маршевой лестницы рассчитать шаг нужно по формуле, для чердачной достаточно определить периодичность расположения перекладин для комфортного передвижения.

Варианты конфигураций металлических лестниц используются в зависимости от потребностей

Разработка чертежей

Чтобы разработать проект конкретной металлической лестницы на второй этаж, необходимо прорисовать чертежи в двух проекциях: горизонтальной и вертикальной. Если вы планируете рассчитать параметры, опираясь на графический метод, нужно сопоставить обе картинки в масштабе таким образом, чтобы размеры можно было перенести на ось координат.

Пример чертежа металлической лестницы на одном косоуре

Такой подход позволяет без особого труда примерно определить расположение и габариты забежных ступеней. Так как всё же необходимо более-менее точно рассчитать металлическую лестницу на второй этаж, важно учитывать следующие параметры:

  • Количество ступеней — расчет производится ориентировочно и корректируется в дальнейшем. Необходимо длину пролета разделить на планируемую высоту ступени.
  • Шаг лестницы — это расстояние, на которое ступает человек при подъеме или спуске по ступеням. Стандарт принят на уровне 60–65 см.
  • Ширина проступи — составляющая часть шага, является глубиной ступени. Должна позволять ноге человека надежно закрепиться на поверхности.
  • Высота подступенка — это высота ступени, то есть расстояние между двумя последовательными ярусами. Также входит в расстояние, отведенное под шаг.
  • Длина ступени — это ширина самой лестницы, должна позволять беспрепятственно пройти человеку с грузом.

После того как были сделаны пометки и прорисован подробный план изделия, можно приступать к изготовлению деталей и их монтажу.

Конструктивная схема металлической лестницы с учетом главных параметров

Последовательность монтажа

После того как будет завершен расчет лестницы и заготовлены основные детали из металла, приступайте к первому этапу установки. Для начала нужно закрепить каркас. Он состоит из косоуров и опорных столбов. Именно для этих частей и производился расчет максимальной нагрузки.

Схема монтажа металлической лестницы с акцентом на крепежные элементы

Для крепления ступеней могут использоваться кобылки из труб, уголков или швеллера. Также можно крепить их непосредственно к тетиве. Тогда нужно рассчитать интервалы расположения креплений и разработать чертежи для ступенчатых косоуров.

Сделать своими руками проект лестницы на второй этаж не так уж и сложно, если соблюдать нормативы ГОСТ и СНиП, ведь ориентировочные данные разработаны практически для всех типов изделий.

Рекомендуем посмотреть видео:

Сборка деревянных лестниц своими руками (схема)

Металлические лестницы своими руками: чертежи и прядок сборки

Вы собираетесь построить лестницу и уже заготовили все материалы? Поговорим о том, как все это собрать воедино своими руками.

Подготовив все необходимые элементы будущей лестницы, инструменты и крепежи, можно приступать к монтажу и установке конструкции на заранее предусмотренное место.

Сборка собственноручно сделанной лестницы – процесс довольно сложный, но обладает очень большой позитивной энергетикой.

Чрезвычайно приятно, когда разрозненные доски, бруски и балясины превращаются в прочную и красивую конструкцию, не только несущую чисто функциональные нагрузки, но и украшающую дом.

Кроме того, при удачном исходе работы лестница становится предметом гордости – каждому новому гостю можно похвастаться своим мастерством. Да и старым гостям при случае можно об этом напомнить.

Оговорка об удачном исходе работы не случайна – сборка лестниц, сделанных исключительно своими руками, требует ответственности, терпения и неплохих навыков работы с инструментами, а также умения читать чертежи и схемы. Даже если чертеж тоже сделан собственноручно, или, точнее, – особенно, если чертеж сделан собственноручно.

При возникновении первоначальной идеи конструкция виделась вам так, в процессе подготовки деталей могла несколько измениться концепция и лестница стала выглядеть чуточку иначе.

Совет

Еще спустя некоторое время выяснилось, что некоторые материалы не соответствуют задуманным параметрам, – еще несколько штрихов в чертеж. В конечном итоге кое-что забылось, кое-что изменилось и в чертеже разобраться непросто.

Поэтому перед началом монтажных работ стоит разработать монтажную схему сборки отдельно взятой лестницы.

Как разработать схему сборки лестниц собственной конструкции

План работы представляет собой пошаговую инструкцию работ и перечень необходимых инструментов и приспособлений, необходимых при таком трудоемком процессе, как сборка деревянных лестниц. От уровня вашего мастерства и умения делать все своими руками зависит число пунктов. Можно просто написать:

  1. Установить косоуры.
  2. Установить подступенники.
  3. Смонтировать ступени.
  4. Выставить балясины.
  5. Закрепить поручень и ограждение проема.
  6. Покрыть конструкцию морилкой.
  7. Залакировать.
  8. Позвать кого-то, чтобы похвастаться работой.

Но можно и расписать каждый процесс отдельно, чтобы не забыть о досадной мелочи, которая остановит работу в самый неподходящий момент. Для этого и разрабатывается схема.

Например, нельзя забывать промазывать все соединения столярным клеем. Может подойти и клей ПВА.

Но в последнее время появилось немало синтетических клеевых составов, которые соединяют деревянные детали не хуже гвоздей и шурупов.

Порядок сборки лестничных конструкций различных видов

Деревянные лестницы своими руками могут иметь любую конструкцию – от обыкновенной одномаршевой, до сложной двух- или трехпролетной, с площадками и забежными ступенями.

Совет:

В таком положении наиболее удобно устанавливать ступени и подступенники, подгонять их по размерам, пользоваться шуруповертом и струбцинами. Это тоже должна предусмотреть схема сборки.

В горизонтальном положении можно собирать и отдельные марши более сложных лестниц, если они представляют прямые конструкции. Уже готовые пролеты устанавливаются на подготовленные каркасы площадок, затем выставляются элементы ограждения, паркетное или иное покрытие площадки, ликвидируются отдельные нестыковки, щели или трещины и вся конструкция лакируется в полностью собранном состоянии.

Монтаж винтовых лестниц или конструкций с забежными ступенями рекомендуется производить на месте установки. В них есть много деталей, которые следует подгонять по размеру непосредственно при сборке. Ни один чертеж и ни одна схема, сделанная своими руками, не может предусмотреть наличия сучка в стойке или неровность бетонной стены.

Начинать сборку своими руками таких лестниц следует с установки каркасных несущих конструкций, затем точного монтажа косоуров, вертикальных стоек и прочих силовых элементов. Подступенники и ступени монтируются начиная снизу – так удобнее крепить элементы. Установка балясин и поручней завершает работу.

Для придания лестнице необычного вида первую ступень можно сделать необычной по форме или цвету – это так называемая «пригласительная ступень». Она может быть овальной, трапециевидной, покрытой резьбой или металлической ковкой. Единственное к ней требование – нисколько не должна нарушаться функциональность лестницы.

Крепежи и стяжные болты лучше всего использовать из нержавеющей стали. Они дороже, но хорошая лестница не может быть дешевой. В процессе работы у вас могут возникнуть некоторые вопросы и замечания по поводу описанных в статье работ. Обращайтесь на наш сайт. Всегда рады прислушаться к дельным советам. И просматривайте наше тематическое видео, в нем всегда есть полезная информация.

Как самостоятельно сделать лестницу из металла по чертежу?

Металлические лестницы своими руками: чертежи и прядок сборки

Лестница из металла на предпочтительнее деревянной, когда интерьер частного дома выполнен в стиле хай-тек. Кроме того, конструкция, состоящая из кованых элементов, прекрасно впишется в любой другой интерьер.

Помимо эстетических особенностей, лестница из металла имеет ряд положительных свойств, которые выгодно отличают ее от деревянной.

Как создать сооружение из металла по чертежу?

  • Самым большим плюсом металлической лестницы является ее прочность. Износостойкость такой конструкции, бесспорно, будет выше, чем у деревянного сооружения.

    Поднимаясь по лестнице из металла, можно не бояться за поломку ступеней, даже если нагрузка на них оказывается существенная;

  • В связи с повышенной износостойкостью увеличивается срок службы всех элементов металлической лестницы.

    Например, деревянная конструкция спустя некоторое время начинает скрипеть – это свойство любого сооружения из дерева.

    Конструкция лестницы из металла лишена такого недостатка;

  • Металлическая лестница на второй этаж не деформируется со временем из-за повешенной влажности или постоянной эксплуатации;
  • Одним из положительных качеств является ее пожаробезопасность.

Недостатков у нее немного, но их также стоит перечислить.

  • Так как материал подвержен коррозии, без надлежащего ухода лестница из металла с течением времени может покрыться ржавчиной и начать разрушаться;
  • Несмотря на то, что чертеж и деревянной лестницы, и конструкции из металла можно сделать легко и просто, создание своими руками будет несколько сложнее. Дело в том, что данный материал тяжелее в плане веса, а также труднее поддается обработке. Для некоторых этапов процесса создания необходимо будет применять навыки сварки;
  • Далеко не все лестницы из металла на второй этаж будут смотреться привлекательно. Если конструкция не имеет особых дизайнерских элементов или выполнена из дешевого материала, лучше сделать облицовку;
  • Подъем по ступеням происходит с громким звуком, но и этот недостаток может быть устранен благодаря облицовке.

Материалы для металлической лестницы на второй этаж

Когда вы решили приступить к чертежу и, собственно, изготовлению подъемной конструкции на второй этаж, важно определиться с материалами. Не каждый элемент может быть использован для простого монтажа своими руками.

Так как процесс создания лестницы потребует сварки, материал должен хорошо ей поддаваться. Поэтому для устройства косоуров выбирайте трубы с прямоугольным сечением или швеллеры, но не шпалы. Стоит помнить, что труба обладает большей жесткостью, нежели швеллер, поэтому в процессе эксплуатации меньше вибрирует.

Для обустройства ступеней вам понадобятся металлические листы и различные элементы для фиксации подъемных элементов к опорам.

Каркасы металлической лестницы своими руками

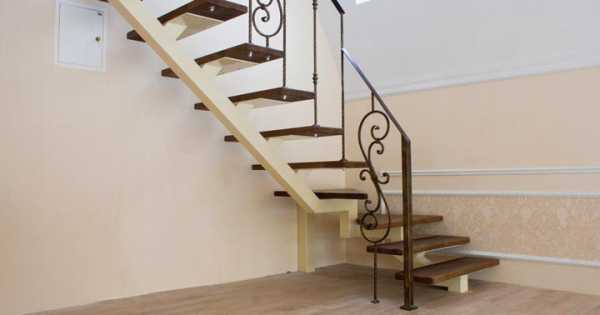

Обычно лестницу из металла на второй этаж изготавливают на косоурах. К их прочности следует предъявлять особые требования.

Каркасы лестницы бывают закрытые или открытые. Первый вариант – это опорная конструкция, выполненная из пары соединенных между собой швеллеров. Это наиболее дешевый вариант организации металлической конструкции, так как к такому каркасу не предъявляют особых эстетических требований – впоследствии он закрывается облицовочным материалом.

Открытый каркас не закрывается ничем. Косоуры изготавливают из профиля, имеющего прямоугольное сечение. Обычно из опор делают лесенку, на выступы которой устанавливают ступени.

Конструкции на открытом каркасе достаточно сложны для создания своими руками, так как требуют знаний в области сварки. Если сделать ее некачественно, швы на косоурах будут заметны, а это испортит эстетический вид всей лестницы. Если вы все же желаете произвести монтаж такой конструкции самостоятельно, готовые косоуры можно приобрести.

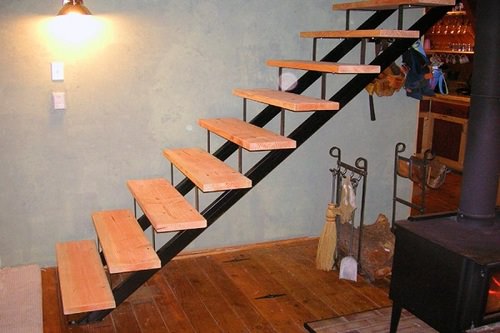

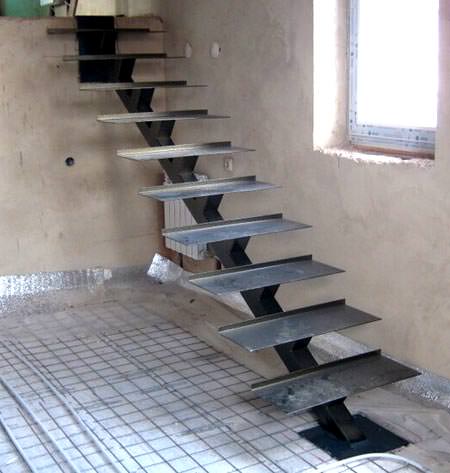

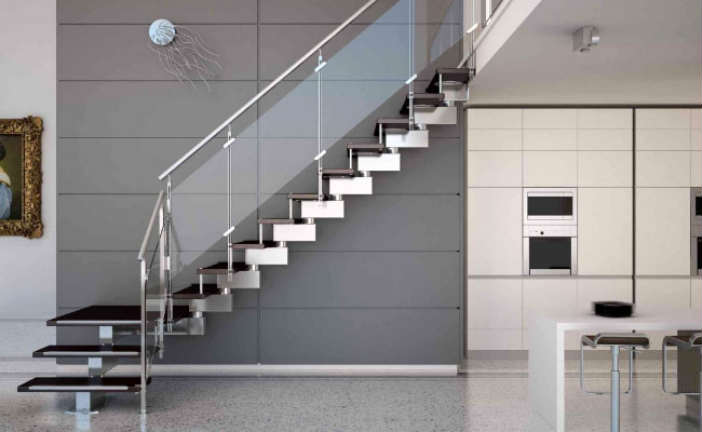

Чертеж лестницы из металла может быть выполнен на одном косоуре. В этом случае ступени не имеют подступенков и держатся на одной балке. Такая конструкция не утяжеляет пространство, однако, прочность косоура должна быть максимальной.

Как крепить ступени

На чертеже конструкции желательно указать абсолютно все. И крепление ступеней не является исключением.

Если вы будете использовать чертеж лестницы на косоурах в виде лесенки, то крепить ступени следует на их выступы. Чтобы это сделать, понадобиться сделать отверстия и зафиксировать ступени шпильками. Процесс крепления нужно закончить фиксацией гайками.

Чтобы ее создать, к косоуру нужно приварить металлический лист.

Если используются тетивы, то крепление ступеней лучше всего производить на кобылки. Менее надежным вариантом является фиксация подъемных элементов в пазу с помощью клея.

Обратите внимание

Ее применяют тогда, когда возможности или желания подгонять конфигурацию опоры под параметры ступеней нет. В таком случае кобылку приваривают на косоур или тетиву.

Изготовить кобылку можно из трубы, уголка, металлического листа или профиля. Из какого именно материала будет происходить ее создание, укажет конкретный чертеж лестницы. Так, если конструкция опоры будет состоять из двух косоуров, использовать следует кусочки листа и уголки. Для одиночной балки можно применять обрезки швеллера и листовой металл.

Когда кобылки установлены, на них нужно приварить специальное крепление в виде пластины или рамки и зафиксировать ступени.

Чертеж конфигурации лестницы

Очень необычно смотрится винтовая лестница, созданная из металла, но создавать ее своими руками достаточно сложно. И вот почему: для них недостаточно организовать простые опоры и зафиксировать на них ступени. Чертеж такой конструкции достаточно сложен. Он требует расчета радиуса и параметра забежных ступеней. Поэтому стоит рассмотреть простой вариант маршевой конструкции.

Именно для такой лестницы актуальны опоры в виде закрытых или открытых косоуров. Чертежи маршевой лестницы из металла практически идентичны деревянным вариантам. Расчет размеров элементов аналогичен.

Ширина лестницы должна варьироваться от 90 до 125 см. По обеим сторонам должны быть установлены перила. Наклон маршевой конструкции для удобного подъема должен быть от 27 до 40 градусов.

Еще один способ организации лестницы – это сооружение на больцах. Для этого ступени нужно закреплять кронштейнами в несущую стену. Сами же элементы скрепляются друг с другом с помощью металлических больцев.

Чертеж и расчет ступеней

Металлические ступени по своим размерам аналогичны деревянным, опуская тот факт, то подступенка может и не быть. Но расстояние от ступени до ступени рассчитать нужно правильно.

Если облицовкой вы заниматься не желаете, то поверхность ступени нужно сделать ребристой или решетчатой.

Параметры ступеней вычисляются по формуле S=2x+y, где S – это величина шага, х – это величина проступи, у – это высота подступенка. Средняя величина шага равна 64-66 см. Для проектирования безопасного чертежа можно воспользоваться формулой x+y=45. Если хотите создать удобную лестницу из металла, рассчитывать размеры ступеней нужно по формуле x-y=12.

Нюансы расчета металлических конструкций

Когда вы создаете чертеж лестницы и выполняете расчет ее элементов, учитывать стоит и распределение нагрузки. Ее можно вычислить следующим образом: рассчитайте вес ступеней и умножьте его на коэффициент 1.1. Для расчета максимальной нагрузки, нужно умножать на коэффициент 1.4. Полученный результат укажет, какую нагрузку способна выдержать лестница.

Если вы желаете сделать монтаж самостоятельно, но не хотите изготавливать каждый отдельный элемент лестницы, приобретите металлические модули. Они позволят вам своими силами собрать лестницу как конструктор. С помощью них просто сделать и обычную маршевую модель, и с поворотом на 90 или 180 градусов, и даже винтовую.
