Наружные пожарные лестницы: установка и эксплуатация

Любое здание, где находятся люди, должно быть оснащено соответствующей нормам пожарной лестницей.

В случае возникновения опасных ситуаций, требования пожарной безопасности регламентируют немедленно покинуть помещение или зону опасности. Каждое здание имеет собственный план эвакуации и специальные пожарные выходы, которые должны соответствовать ГОСТу 12.2.143-2009. При этом лестницы и эвакуационные пути выхода категорически запрещается загромождать сторонними предметами.

Большая часть строений оборудована пожарными лестницами. Металлические лестницы отличаются по своему строению и назначению. Однако, во всех случаях, они должны быть простыми в применении, а также обеспечивать безопасное передвижение.

Обратите внимание

Сегодня в строительстве все главные требования к лестницам регулируются ГОСТами и СНиП. Согласно правилам безопасности, эвакуационная конструкция должна монтироваться вплотную к зданию.

Только таким образом можно обеспечить быструю и безопасную эвакуацию граждан, если возникнет такая необходимость.

Требования к эвакуационным и пожарным лестницам

Пожарные сооружения являются неотъемлемым элементом системы пожарной безопасности для многоэтажных строений, хотя и не имеют внешних особых отличий от обычных лестниц.

Отличие пожарных лестниц от эвакуационных заключается в том, что пожарные предназначены для ликвидации пожаров, а эвакуационные для вывода людей из зоны опасности. В связи с этим эвакуационная конструкция в полной мере должна отвечать ГОСТу и СНиП.

Стандарты строго регламентируют особенности сооружения, включая размеры.

В случае пожара, эвакуационная лестница может стать единственной возможностью спасения для людей.

Нельзя применять криволинейные и винтовые лестницы с забежными ступенями в качестве эвакуационных конструкций. Спуск и подъем по ним будет доставлять трудности и не сможет обеспечить быструю и безопасную эвакуацию людей.

Размеры пожарных и эвакуационных сооружений:

  • ширина пролета определяется в зависимости от того, какая будет нагрузка на него в момент эвакуации, т.е. сколько проживает людей в доме. Однако минимальной шириной считается 80 см;
  • размер внешнего пролета – 60 см;
  • ширина лестничной площадки – 90 см.

Что касается количества ступеней, то в общественных зданиях их может быть от 3 до 16, а в жилых зданиях СНиП допускает и до 18 ступенек. Все ступени обязательно должны быть одинакового размера. А перила и поручни должны располагаться на высоте 90-100 см и иметь гладкие, закругленные края.

Эвакуационная лестница должна быть максимально безопасной и удобной.

Пожарная металлическая конструкция: типы

Есть два типа пожарных металлических лестниц. Все зависит от того, где эта конструкция будет монтироваться. Итак, типы металлических конструкций:

  • Первый тип – наружная лестница. Ее устанавливают снаружи дома и она представляет собой сравнительно легкую конструкцию из металла. Материал, в свою очередь, должен проходить обработку против коррозии. Чтобы в зимний период на конструкции не скапливался снег, ее изготавливают из стальных балок, а проступи из профиля или решетчатого настила. Перила делают из стали.

Установка пожарной лестницы на наружной стене здания позволяет исключить задымление.

Внутренняя пожарная конструкция из бетона.

Наружные пожарные конструкции делят в свою очередь на два вида:

  1. вертикальная: металлическая лестница, которая имеет ограждение (начиная с высоты 6 м) либо без ограждающих конструкций (высота до 6 м);

Для неподготовленного человека такая лестница может быть достаточно опасной.

Ограждение должно быть достаточно прочным, чтобы выдержать вес пожарника с полным комплектом снаряжения.

Маршевая конструкция позволяет безопасно покидать многоквартирные дома в случае пожара.

Любой вид лестниц должен быть в исправном состоянии и проходить регулярные испытания. Демонтировать ее можно лишь в случае, когда непригодными считается более 65% всей конструкции.

Конструкции, ведущие на кровлю

Для того, чтобы обеспечить возможность подняться на кровлю здания, высота которых не больше 20 м, применяют вертикальные пожарные конструкции. Когда возникает необходимость в профилактических работах, без такой лестницы не обойтись. Необходимость в ее использовании возникает и в случае чрезвычайных ситуаций, когда нужно быстро подняться на кровлю горящего дома или соседнего строения.

Такая лестница позволит пожарным добраться до крыши горящего здания.

Дело в том, что не всегда есть возможность расположить пожарную машину в нужном месте таким образом, чтобы раздвижной подъемник достигал необходимой высоты.

Поэтому количество конструкций на одном доме рассчитано в соответствии с установленными противопожарными нормами и правилами. Когда возникает возгорание на одном из нижних уровней здания, жители верхних этажей могут просто попасть в ловушку.

Для того, чтобы избежать подобной ситуации, применяют лестницы, ведущие на кровлю.

Точно так, как и все остальные пожарные конструкции, вертикальные лестницы должны отвечать ГОСТу Р53254 при установке и эксплуатации. Что касается установки, то она также должна отвечать общей системе и проекту пожарной безопасности здания.

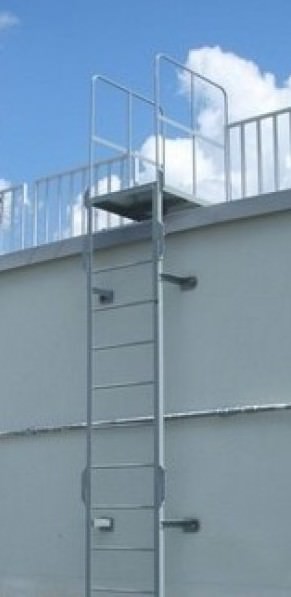

Наверху такая лестница обязательно оборудуется решетчатой площадкой и перилами.

Материалы, из которых изготавливают пожарные лестницы

Лестничные пожарные сооружения должны быть изготовлены из специальных материалов. Это закреплено в общих правилах пожарной безопасности. Несущие балки делают из металлического профиля.

Также могут применяться трубы из стали. А вот для ступеней и поручней подойдут ПВЛ – просечно-вытяжные листы и ПРН – прессованный решетчатый настил и прутья арматуры.

Рассмотрим их детальнее:

  • ПВЛ является более легкой версией стального проката. Что касается массы ПВЛ, то они на 80% легче по сравнению с цельными листами такого же размера. За счет особой структуры решетки, просечка имеет способность к самоочищению от снега, почвы, влаги и так далее. В процессе эксплуатации просечки, нельзя допускать обледенения. Все параметры, которые были перечислены выше, дают возможность применять ПВЛ для настила или площадки.

Пожарная лестница из ПВЛ.

ПРН может иметь различный «рисунок».

Пожарная лестница из ПРН.

Конструкция, располагающаяся на балконе

Эвакуационная конструкция может располагается на балконе и должна соответствовать требованиям СНиП 21-07-97. Она предназначена для эвакуации людей при возгорании и устанавливается в том случае, когда нет возможности монтажа снаружи здания. Такие конструкции устанавливают в домах, высота которых больше 15 м.

Подобная конструкция довольно популярна на Западе.

Основные правила использования и содержания лестниц на балконе:

  1. Балконы, на которых есть такая конструкция, нельзя стеклить.
  2. Категорически запрещается демонтировать конструкцию без специального разрешения.
  3. Если она мешает передвижению по балкону, то можно немного внести изменения в конструкцию лестницы не нарушая ее функциональности.
  4. Эвакуационный люк нельзя зашивать в процессе утепления лоджии или балкона.
  5. Запрещается загромождать люк и переход между секциями различными предметами мебели.
  6. За нарушение правила по уходу и содержанию пожарного выхода, закон предусматривает штрафные санкции.
  7. В случае, когда соседи снизу или сверху провели демонтаж пожарной лестницы, необходимо сообщить об этом в пожарную службу.

Раз в пять лет необходимо проводить проверку аварийного выхода.

На балконе второго этажа устанавливается выдвижная конструкция, чтобы не допустить проникновение в дом посторонних людей.

Какие испытания должны проходить пожарные лестницы

Любая лестничная конструкция нуждается в систематической проверке на долговечность и надежность, так как в процессе эксплуатации она подвергается износу. Как говорилось немного выше, испытательные работы необходимо проводить не реже одного раза в пять лет. В случае, когда при проведении испытания надежность конструкции вызывает сомнения, рекомендуется провести повторную проверку.

Проверка вертикальной пожарной лестницы на устойчивость нагрузкам.

Порядок проведения проверки металлических пожарных лестниц:

  1. Испытание могут проводить лишь компании, которые имеют специальное разрешение и лицензию.
  2. Все работы, связанные с вероятностью травмирования, проводят лишь в дневное время и при хорошей видимости.
  3. В процессе проверки запрещено находиться под лестницей во избежание получения травм.
  4. Правильность размещения и монтирования конструкции определяют визуально, сравнивая ее с рабочим чертежом.
  5. Качество антикоррозийных и огнеупорных покрытий также проверяют визуально.
  6. Параметры конструкций проверяются специальными измерительными инструментами.
  7. Для проверки ступеней подают нагрузку 180 кгс.
  8. Прочность проверяют вертикальной нагрузкой на верхние опоры.

Проверка пожарной лестницы

Все результаты показаний вносят в специальный протокол. Если необходимо, проводятся ремонтные работы, после которых лестница проходит повторное испытание. Это обеспечит безопасность людям в чрезвычайной ситуации.

Пожарная лестница наружная: требования

Наружные пожарные лестницы: установка и эксплуатация

Существуют законодательные требования оснащать здания и сооружения конструкциями, обеспечивающими эвакуацию людей в случае пожара или иного бедствия (в частности, пожарными лестницами, включая наружные). Рассмотрим, каким критериям должны соответствовать эти конструкции.

Наружные пожарные лестницы и их виды

Стационарные наружные пожарные лестницы должны соответствовать требованиям, утвержденным государственными стандартами и санитарными нормами и правилами (ГОСТы Р 53254-2009, и др.).

Наружные пожарные лестницы могут быть:

  • открытого или закрытого типа;
  • вертикальные или маршевые.

Вертикальные лестницы состоят из двух идущих в вертикальном направлении балок, скрепленных ступенями. Предназначение — для подъема человека на высоту не более 20 метров.

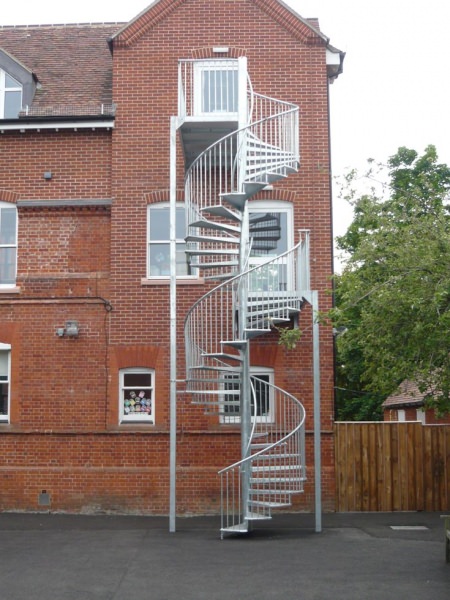

Разновидность вертикальных – винтовые лестницы, имеющие ступени в виде клина, которые опираются узким краем на несущий вертикальный опорный столб, находящийся в центре. Как правило, они предназначаются для сотрудников, осуществляющих техническое обслуживание либо проход к месту возгорания, и не используются для эвакуации людей.

Теплица народная: характеристика и достоинства

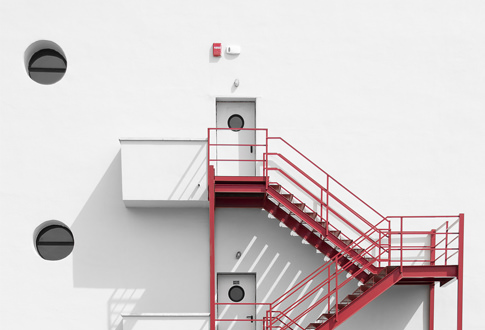

Маршевые лестницы, считающиеся более безопасными, состоят из чередования маршей (скреплённых ступенями двух параллельных балок, находящихся под определённым углом) и площадок (горизонтального основания с поручнями, прикрепленными к нему). В зависимости от числа маршей в пределах одного этажа лестницы бывают одно-, двух- и трёхмаршевые.

В жилых зданиях обычно создаются металлические наружные пожарные лестницы, имеющие один или два марша.

В сооружениях на промышленных объектах с большим количеством этажей, имеющих смотровые площадки, обустраиваются трёх- или четырёхмаршевые лестницы.

Требования к конструктивным элементам лестниц

Угол наклона марша лестницы рассчитывается исходя из назначения и использования здания, его этажности, условий эксплуатации и может варьироваться.

Ширина каждого марша определяется исходя из расстояния между двумя его ограждающими частями.

Минимальные размеры наружных пожарных лестниц, установленные ГОСТами, следующие:

  • длина поперечной ступеньки должна быть более 900 мм;
  • ширина её должна превышать 300 мм;
  • высота частей, ограждающих площадку, — от 1200 мм.

Но для некоторых случаев размеры установлены отдельно.

Так, для лестниц, находящихся в детских учреждениях, больницах, домах престарелых и инвалидов, минимальная ширина марша лестницы — 1350 мм.

Для зданий, в которых выше первого этажа находятся более двухсот человек, этот показатель должен быть более 1200 мм.

Менее стандартных 900 мм (но более 700 мм) лестничные марши наружных пожарных лестниц могут быть лишь в помещениях, оснащенных одиночными рабочими местами.

Важно

Межэтажные площадки, которыми оборудуются такие эвакуационные лестницы, должны быть шириной не менее ширины лестничного марша и не менее 1000 мм длиной.

Двери при открытии для выхода на лестницу не должны сужать проход на площадке до размеров меньше ширины лестничных площадок и маршей.

Ступени лестницы должны быть решетчатыми, чтобы там не скапливались снег и грязь. Для регионов с низкими температурами для ступеней используются спрессованные металлические листы, рассчитанные на большие нагрузки и имеющие высокую степень безопасности. На них наносятся препятствующие скольжению насечки.

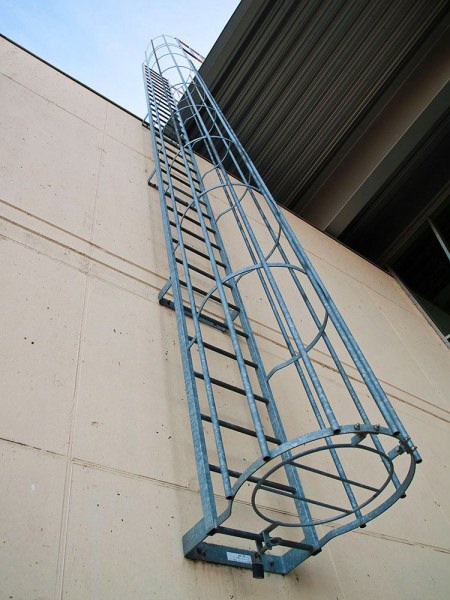

Вертикальную лестницу свыше шести метров высотой должно охватывать препятствующее падению людей круговое ограждение. Лестница должна иметь специальную металлическую площадку для безопасного выхода на крышу здания, огороженную по периметру перилами высотой не менее 1000 мм.

Площадка должна быть вровень с кровлей или выше нее, но при этом не затруднять передвижение людей.

Установлены требования к расчетной нагрузке на отдельно взятую ступень маршевой или вертикальной лестницы: она должна составлять 190 кгс в приложении к центру ступени и направлении строго вниз. А металлические поручни лестниц и маршей должны выдерживать боковую нагрузку в 60 кгс.

Требования к материалам, устройству и содержанию наружных пожарных лестниц

Изготавливаются эти лестницы только из металла, предпочтительнее нержавеющей стали. Все элементы зачищаются, грунтуются и обрабатываются антикоррозионными составами.

Элементы лестницы, подвергшиеся сварке, должны быть обработаны: недопустимо оставлять острые кромки, выступы и заусенцы, которые могут травмировать людей.

Совет

Крепление наружных пожарных лестниц к зданию должно быть надёжным; недопустимы трещины и разрывы металла. Лестница должна прикрепляться к выступам балок или замуровываться в стене для обеспечения расчётной жесткости и прочности.

Наружные пожарные лестницы требуют постоянного ухода, включая очистку от атмосферных осадков, оседающих на конструкции. Их необходимо периодически обрабатывать средствами, препятствующими налипанию льда и скоплению грязи.

Также читайте:

Пожарные лестницы. Назначение, виды и испытание лестниц

Наружные пожарные лестницы: установка и эксплуатация

Содержание:

В жилых многоэтажных домах и общественных заведениях необходимы эвакуационные лестницы. Это обусловлено требованиями пожарной безопасности, нарушение которых может привести к гибели людей.

Данные конструкции обеспечивают безопасную эвакуацию людей и беспрепятственный доступ для работников пожарной службы в случае чрезвычайных ситуаций. При этом тип, габариты и расположение пожарных лестниц диктуется особенностями проектировки здания и расчетной численностью людей в помещениях.

Назначение и использование пожарных лестниц

Габариты и конструктивные особенности пожарных лестниц могут варьироваться. При составлении проекта проводится анализ вероятности возгорания в разных частях здания, в соответствии с этим показателем определяют расположение, конструкционные особенности и габариты эвакуационных лестниц.

Эвакуационные пути должны быть защищены от возгорания и проникновения дыма, а доступ к ним должен осуществляться из любой части здания.

Требования, предъявляемые к пожарным лестницам

Правила проектировки лестниц, включая эвакуационные, регулируются стандартами ГОСТ и СНиП.    Согласно документации, к эвакуационным путям любых зданий предъявляются описанные ниже требования:

  • отношение высоты пролета к его длине должно составлять 1:2;
  • количество ступеней на одномаршевой лестнице должно лежать в пределе 3–18, в двумаршевых пролетах их число не должно превышать 16 на один марш;
  • оптимальная ширина поступи должна составлять 25–29 см;
  • высота каждой ступени составляет 21– 22 см;
  • минимальная ширина внутренних эвакуационных проходов должна быть не меньше 1 м, для внешних – не меньше 70 см;
  • ширина площадки между лестничными маршами должна равняться ширине лестницы;
  • для защиты от пламени и задымления доступ к эвакуационной лестнице должен осуществляться через балкон или другое свободное помещение.

Эвакуационные ходы проектируются с учетом максимальной расчетной плотности людей в помещениях.

При изготовлении пожарных лестниц запрещено использовать дерево и синтетические материалы, выделяющие токсичные вещества при горении. Чаще всего для эвакуационных конструкций используют металлы, покрываемые огнеупорной краской. Внутренние лестницы изготавливают из бетона и закаленного кирпича.

Возле эвакуационных путей не допускается прокладка трубопроводов и открытых электрических кабелей. Кроме того, нормативные документы запрещают монтаж подъемных конструкций вблизи пожарных лестниц. Стены, прилегающие к эвакуационным путям, обязательно армируются.

Проектировка и монтаж пожарных лестниц осуществляется под тщательным надзором контролирующих органов. При несоблюдении требований, прописанных в нормативной документации, здание не допускается к введению в эксплуатацию.

Виды пожарных лестниц

Существует несколько видов эвакуационных лестниц:

  • вертикальные стационарные металлические;
  • приставные маршевые;
  • многопролетные стационарные маршевые.

Вертикальные эвакуационные лестницы

Используются в зданиях высотой до 20 м, при чем лестницы на зданиях выше шести метров должны иметь защитное ограждение. Для упрощения доставки и установки, конструкции данного типа обычно изготавливают из отдельных сборных секций. Используются они для обслуживания здания в процессе эксплуатации и осуществления пожаротушения.

Маршевые приставные

Эти лестницы крепятся к зданию только с одного конца. Их используют для обустройства межэтажных переходов и оснащения здания дополнительными выходами.

Маршевые многопролетные

Многопролетные маршевые лестницы считаются наиболее безопасными и применяются для организации дополнительного доступа к кровле гражданских и промышленных зданий и в качестве эвакуационного выхода. Монтаж лестницы осуществляется при помощи болтовых соединений, что снижает необходимость проведения сварочных работ.

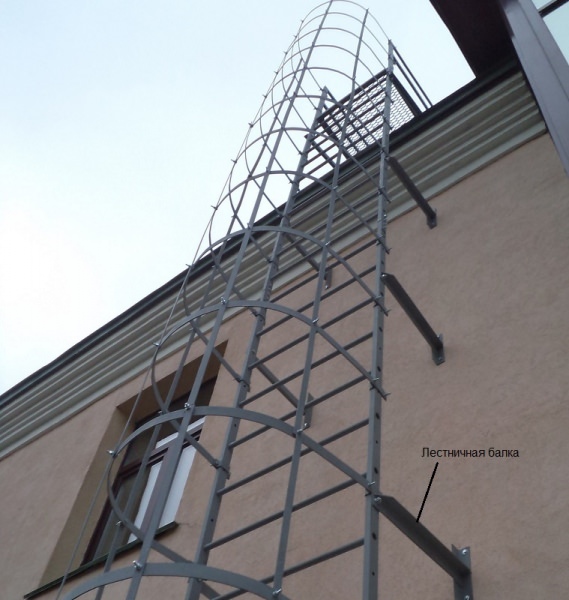

Крепление лестниц к стенам осуществляется при помощи балок, обеспечивающих устойчивость готовой конструкции к высоким нагрузкам.

При наружном размещении лестниц необходимо регулярно очищать их от грязи и атмосферных осадков, поскольку нарушение чистоты покрытия может привести к травмам. Кроме того, в целях безопасности лестницы необходимо оборудовать перилами. Ограждающие конструкции выполняются из нержавеющей стали или других металлов и обрабатывают антикоррозионными реагентами.

Эксплуатационные испытания пожарных лестниц

Владельцы общественных помещений и офисных зданий обязаны поддерживать эвакуационные лестницы в надлежащем состоянии, поскольку от этого зависит скорость и безопасность осуществления эвакуации в экстренных ситуациях. Конструктивные элементы лестниц и ограждений должны надежно соединяться друг с другом и быть прочно прикреплены к стене. При этом не допускается наличие трещин в стене и деформаций металлических конструкций.

Металлические элементы должны быть огрунтованы и окрашены в соответствии с требованиями ГОСТ.

Наиболее выгодной является обработка методом горячего цинкования, позволяющим улучшить эксплуатационные характеристики материала.

Обратите внимание

За счет этого повышается износостойкость и существенно снижается риск возникновения коррозии. Кроме того, цинковое покрытие увеличивает огнеупорность металлической конструкции.

Требования к эвакуационным ходам и сроки их проверки регламентируются нормативными документами. При проверке проводят оценку крепости лестниц и кровли при помощи специального оборудования. Все приборы должны иметь соответствующие сертификаты.

Надежность лестничных площадок проверяется при помощи тяжелых грузов, устанавливаемых на площадку на несколько минут. После снятия груза проводится осмотр площадки и определение наличия деформации.

Соответствие требованиям пожарной безопасности проверяется перед вводом объекта в эксплуатацию. Однако со временем из-за внешних воздействий характеристики конструкций могут нарушиться, поэтому должна осуществляется периодическая проверка исправности эвакуационных путей.

Согласно Постановлению Правительства РФ No 390, проверка технической исправности должна осуществляться минимум 1раз в 5 лет. Визуальный осмотр эвакуационных лестниц с целью выявления деформаций и коррозий должен осуществляться каждый год.

Проверка осуществляется в светлое время суток лицензированной организацией, а ее результаты вносятся в протокол, на основании которого выносится заключение о пригодности эвакуационной конструкции к эксплуатации. К документам также прилагается фотоотчет.

Ступени лестницы должны быть устойчивы к нагрузкам до 180 кг/с, а вертикальные опоры должны выдерживать испытательные нагрузки, регламентируемые НПБ 245–2001.

При несоблюдении предъявляемых требований руководство организации обязано выплатить штраф, а доступ к неисправному объекту закрывается до устранения недочетов, которые подробно описываются в дефектной ведомости.

Пожарная лестница на крышу: особенности изготовления. Пожарная лестница своими руками

Наружные пожарные лестницы: установка и эксплуатация

Не все понимают важности наличия пожарной лестницы в доме. А ведь это может быть единственным шансом на спасение во время пожара в квартире. Раньше любые здания сдавались в эксплуатацию только в том случае, если они имели пожарные лестницы.

Болгарские помидоры: сортовые преимущества и польза

Это было обязательным требованием противопожарной безопасности. Сегодня некоторые строительные компании игнорируют необходимость этой конструкции.

И также владельцы частных домов зачастую солидарны со строителями, тем самым подвергая свою семью опасности.

 Назначение пожарных лестниц

Самое главное назначение пожарных лестниц – возможность подняться пожарной бригаде к очагу загорания и быстрая эвакуация людей из очагов пожара. Естественно, что эти конструкции должны быть надежными и удобными для передвижения по ним.

Как и для любых других конструкций существует ГОСТ и на пожарные лестницы. ГОСТ необходим для того, чтобы производители не экономили на материалах и работах, ведь это может привести к поломке конструкции во время ее эксплуатации. А последствием станет травма или даже гибель людей.

Важно

Все нормативы находятся в свободном доступе для производителя, и если компания будет их соблюдать, то ее репутация только выиграет от этого. Конкуренция на рынке играет сегодня большую роль.

Что же регламентирует ГОСТ? Прежде всего, качество изготавливаемого товара, его параметры и габариты.

Типы пожарных лестниц

Существует 2 типа конструкции в зависимости от места монтажа:

  1. Пожарная наружная лестница – устанавливается снаружи зданий и представляет собой облегченную металлическую конструкцию. В обязательном порядке проходит антикоррозийную обработку металла. Во избежание накопления снега и для облегчения уборки при обледенении несущие лестниц изготавливаются из профилей, стальных балок, а перила и ступени делают стальными.
  2. Внутренняя пожарная лестница – устанавливается внутри зданий, жилых домов и других сооружений. Изготавливается из металла, который покрывается огнеупорной краской, бетона или железобетона. Перила внутренних лестниц изготавливают из огнеупорных материалов, которые при горении не выделяют ядовитые вещества – это обязательное требование.

Лестницы пожарные наружные делятся на 2 типа:

  • лестница пожарная вертикальная (П1). Делится на не имеющие ограждения (П1-1) высотой до 6 м и имеющие ограждения высотой от 6 м (П1-2);
  • маршевые пожарные лестницы (П2).

Какими могут быть пожарные лестницы, вы можете увидеть на фото.

Изготовление пожарных лестниц

Изготовление пожарных лестниц должно проводиться с соблюдением всех нормативов и стандартов:

  1. Ступени наружных конструкций должны быть безопасными и без проблем пропускать дождь, снег, сыпучие материалы и различные жидкости.
  2. Лестницы высотой более 6 м должны иметь ограждения для безопасной эксплуатации.
  3. Металлические конструкции обязательно должны быть покрыты антикоррозийным защитным составом во избежание ржавления.
  4. Материалы, используемые для изготовления пожарных лестниц, должны быть нетоксичными, чтобы не выделять ядовитые вещества при горении – это может быть очень опасно для человека вплоть до летальных исходов.

Такое устройство, как пожарная лестница, имеет определенные требования к ее исполнению и конструкции:

  1. Все сварные швы должны быть тщательно очищены и зашлифованы. Не допускается наличие заусенец, края должны быть неострыми.
  2. Не допускается наличие ржавчины на поверхности, это может привести к разрушению конструкции.
  3. Не допускаются балочные трещины и плохо проваренные швы в конструкциях.
  4. Ступени должны выдерживать нагрузку массой в 180 кг.
  5. Лестничные ограждения должны выдерживать горизонтальную нагрузку в 54 кгс.

ГОСТ регламентирует размеры пожарной лестницы в зависимости от типа конструкции.

Для эвакуационных лестниц:

  • ширина ступени маршей — не меньше 25 см;
  • ширина марша (длина ступеньки) — 90 см;
  • высота ограждения в целях безопасности делается 120 см.

Для маршевых пожарных лестниц (тип П2):

  • полная ширина лестницы – не меньше 60 см;
  • ширина от тетивы до тетивы – не меньше 50 см;
  • ширина ступени – не меньше 20 см;
  • высота ступени – не более 20 см для марша, угол которого равняется 45° к горизонту, не более 30 см для угла в 60° и 85,5°;
  • ограждение – не ниже 100 см.

Для вертикальных пожарных лестниц (тип П1):

  • ширина – не менее 60 см для П1-1 и не менее 80 см для П1-2. Лестницы с ограждением не могут быть уже 60 см в целях безопасности — в более узких человек может не поместиться или застрять;
  • расстояние между крайней ступенькой и землей не может быть больше 1,5 м, иначе с них будет тяжело спуститься;
  • длина балок – не менее 30 см;
  • ограждение пожарной лестницы П1-2 должно заканчиваться за 2,5 м от земли.

Дополнительные параметры и размеры для всех типов конструкций:

  1. На крыше в месте перепада высоты более 1 м обязательно должна монтироваться пожарная лестница.
  2. Лестничные марши и ограждения для них рекомендуется разделять 7,5 см расстоянием.
  3. Примыкающая к крыше площадка вертикальной лестницы должна быть не менее 80 см.
  4. Пожарная лестница на крышу типа П1 рекомендуется для сооружений не более 20 м (приблизительно 6 этажное здание со стандартными потолками). Для более высоких сооружений предназначен тип П2.
  5. Нижнюю секцию вертикальных конструкций допускается изготавливать в виде стремянки. Раздвижная секция должна очень надежно крепиться.



Требования к маркировке

На конструкцию должна быть отчетливо нанесена маркировка, которая содержит:

  • доступные условные обозначения;
  • название производителя или его логотип;
  • номер серии и партии изделия;
  • число, месяц и год, когда было изготовлено изделие;
  • название изделия;
  • размеры конструкции.

Проведение испытания пожарных лестниц

Построить надежную пожарную лестницу всего лишь половина дела. Конечно, в ходе изготовления лестницы подвергаются испытаниям и только после этого их сдают в эксплуатацию.

Но любая конструкция требует регулярной проверки на прочность  и надежность, ведь в ходе эксплуатации она изнашивается. Испытательные работы ведутся не реже 1 раза каждые 5 лет, а визуальная проверка конструкций рекомендуется не реже 1 раза в год.

А если эта проверка выявит малейшие поломки и проверяющий усомнится в надежности конструкции, обязательно назначается дополнительное срочное испытание.

Ход испытаний пожарных лестниц:

  1. Испытание пожарных лестниц имеет право проводить только компания, имеющая на это соответствующую лицензию. Работы проводятся при помощи специального оборудования и инструментов, которые проходят все необходимые сертификации. С компанией заключается договор и только после этого она может приступить в работе.
  2. Все работы, связанные с риском обрушения и травмирования, проводятся только днем, при 100% видимости.
  3. Во время испытания запрещается находиться испытателям под испытываемым объектом во избежание получения травм.
  4. Насколько правильно монтирована и размещена пожарная лестница, определяется визуально, делая сравнения с рабочим чертежом, который использовался при производстве и монтаже лестницы.
  5. Качество огнеупорных и антикоррозийных поверхностей проверяются визуально, они должны соответствовать защите класса 5. Специалисты смотрят, не облупилась ли краска.
  6. Размеры всех конструкций проверяют измерительными инструментами методом прикладывания. Данные тут же заносятся в протокол.
  7. Чтобы проверить, выдерживают ли ступени максимально допустимую тяжесть, на нее подают нагрузку в 180 кгс.
  8. Прочность вертикальной лестницы проверяют при помощи вертикальной нагрузки, которая подается на параллельные балки.
  9. Марши проверяются вертикальной нагрузкой, которую опускают в самый центр.
  10. Площадку на прочность испытывают вертикальной нагрузкой.
  11. Все вертикальные ограждения и поручни проверяют вертикальной нагрузкой.
  12. Любая нагрузка удерживается не менее 2 минут, после чего она снимается, а поверхность проверяется на наличие деформации. Она должна отсутствовать.
  13. Сварочные швы и другие поверхности можно проверить визуально. Краска на них не должна быть облупленной, швы не должны иметь остроты.
  14. Для фиксирования всех действий команда испытателей ведет протокол, на основании которого в конце проверки будет делаться заключение о состоянии конструкции.
  15. При выявлении любых дефектов в   протоколе отмечается, что лестница не прошла испытания.
  16. Протокол передается в пожарную часть,  к которой прикреплен объект.
  17. По окончанию работ на испытываемый объект обязательно вывешиваются таблички, на которых отображаются все показатели. Размер, форма и способ, которым наносится информация,    определяет та организация, которая проводила испытание.
  18. Если конструкция не прошла испытание на прочность и надежность, назначаются работы по устранению всех дефектов. На это время допуск к объекту запрещается.

Выдвижная пожарная лестница

Для подъема пожарных подразделений на верхние этажи, чердаки и крыши зданий, для проведения спасательных работ внутри зданий используется выдвижная пожарная лестница.

Технические характеристики выдвижной лестницы:

  • длина в сложенном виде – 438,0+3 см;
  • полная длина – 1070,0+3 см;
  • ширина – 48,0+5 см;
  • высота в сложенном виде – 20,2+5см;
  • расстояние между ступенями – 35+1 см;
  • усилие на канате – не более 50 кгс;
  • масса – не более 48 кг;
  • нагрузка на 1 ступень – не более 200 кг;
  • максимальное количество человек на лестнице – 3.

Пожарная лестница на балконе

Пожарная лестница на балконе предназначена для безопасной и быстрой эвакуации людей во время пожаров и других экстремальных ситуаций согласно СНиП 21-07-97.

Как выбирать термометр для бани – всё о банях

На балконе пожарная лестница устанавливается в том случае, если нет возможности установить ее снаружи. Чаще всего такие лестницы монтируются в высотных домах.

В соответствии с законодательством эвакуационный выход на балкон или лоджию должны иметь дома, высотою более 15 м.

Правила содержания и эксплуатации балконных пожарных лестниц:

  1. Лоджии и балконы, на которых расположены пожарные лестницы, не разрешается стеклить.
  2. Запрещается самостоятельно демонтировать пожарные лестницы на кровлю.
  3. Если лестница мешает свободному передвижению по балкону, можно внести изменения в ее конструкцию, но только те, которые не нарушают ее функциональность.
  4. При утеплении балкона и лоджии запрещается зашивание эвакуационных люков.
  5. Также не допускается загромождение люков лестниц тяжелой мебелью, заваривание люка, загромождение переходов между смежными секциями и эвакуационных выходов.
  6. За нарушение правил по содержанию эвакуационных выходов и пожарных лестниц на балконе законодательством предусматривается штраф.
  7. Даже если соседи, проживающие на нижних этажах, демонтировали пожарные лестницы на своих балконах, не следуйте их примеру.
  8. Пожарную безопасность лестницы и состояние аварийных выходов необходимо проверять 1 раз в каждые 5 лет. При соблюдении этих норм нарушитель будет выявлен в любом случае, за что понесет наказание.
  9. Помните, что демонтаж пожарной лестницы и заваривание аварийных выходов к ним отнимает шанс на спасение во время пожара у вас и ваших соседей.

Пожарная лестница своими руками

Для изготовления пожарной лестницы вам понадобятся следующие материалы и инструменты:

  • трубы стальные;
  • стальной лист;
  • анкер;
  • шпилька;
  • гайка;
  • болгарка с дисками по металлу;
  • диски для зачистки шлифовки;
  • сварочный аппарат;
  • очки защитные;
  • электроды для заземления;
  • бур анкерный;
  • электродрель;
  • сверла для работы по металлическим поверхностям;
  • уровень для измерения ровности;
  • рулетка;
  • маркер;
  • бумага, карандаш и линейка для создания чертежа;
  • грунтовка по металлу;
  • краска огнеупорная;
  • шпаклевка по металлу.

Подготовка к изготовлению и монтажу лестницы:

  1. Первым делом необходимо продумать, где лучше расположить лестницу, чтобы в случае опасности по ней было удобно провести эвакуацию с верхних этажей.
  2. Снимите мерки высоты стены здания от крыши до земли, учитывая все выступающие детали.
  3. Сделайте чертеж будущей лестницы, учитывая все требования к размерам по ГОСТу.

Изготовление лестницы:

  1. Нарежьте подготовленный материал на заготовки, используя болгарку и специальные круги.
  2. На ровной поверхности разложите все заготовки, чтобы приступить к их сварке. Работая сварочным аппаратом, соблюдайте технику безопасности.
  3. Теперь необходимо сложить все сваренные секции, чтобы убедиться в точности их размеров.
  4. Убедившись, что сварка произведена точно, все размеры выдержаны, разберите конструкцию.
  5. Зачистите и зашлифуйте все сварочные швы, уберите неровности и острые выступы, удалите ржавчину.
  6. После этого пройдитесь грунтовкой по металлу.

Монтаж лестницы:

  1. Примеряйте конструкцию к месту предполагаемого монтажа.
  2. Сделайте отметки в местах будущего крепления анкеров.
  3. Сделайте отверстия в стене при помощи перфоратора.
  4. Установите в отверстиях крепеж, к которому будет монтироваться лестница.
  5. Смонтируйте все сборочные единицы, прикрепите фланцы при помощи гаек и шпилек.
  6. Приварите к фланцам металлические трубки, к которым затем можно будет прикрепить секции лестницы.
  7. Еще раз зашлифуйте все швы, уберите острые выступы, зашпаклюйте и покройте металл огнеупорной краской.

Наличие пожарной лестницы в жилых домах и производственных сооружениях является обязательным условием, которое регламентируется правилами пожарной безопасности. Никогда не экономьте на пожарной лестнице при строительстве своего дома, это может стоить жизни вам и вашим близким.

 Изготовление пожарных лестниц. Видео

Пожарная лестница на крышу: особенности изготовления

  • 0.00 / 5 5

Пожарные лестницы

Наружные пожарные лестницы: установка и эксплуатация

Общие данные

В зданиях и сооружениях высотой 10 и более метров от отметки поверхности проезда пожарных машин до карниза кровли или верха наружной стены (парапета) должны предусматриваться выходы на кровлю с лестничных клеток непосредственно или через чердак либо по лестницам 3-го типа или по наружным пожарным лестницам.
(п.7.2 СП 4.13130.2013) Пожарная лестница предназначается для подъёма личного состава пожарных подразделений и оборудования на верхние этажи зданий для тушения пожара и для спасения людей. Пожарные лестницы бывают ручные, автомобильные и стационарные, могут размещаться как снаружи, так и внутри здания. Наружные лестницы являются облегченными металлическими конструкциями. Внутренние пожарные лестницы — металлические, бетонные или железобетонные конструкции. Расстояние между наружными стационарны пожарными лестницами для зданий большой длины не должно превышать 200 м.

В тех случаях, когда стационарные пожарные лестницы служат и для эвакуации людей, предусматриваются соответствующие ширина и уклоны маршей, а также устройство промежуточных площадок.

Типы пожарных лестниц

В зависимости от условий эксплуатации, исполнения и назначения лестницы, ограждения, настилы площадок и ступени лестничных маршей подразделяются на:

Пожарные наружные лестницы П1 — вертикальная лестница

П2 — маршевая лестница

Вертикальные лестницы П1-1 — без ограждения (высота до 6 м)

П1-2 — с ограждением (высота более 6 м)

Ограждения МН — для лестничных маршей ПН — для лестничных площадок

ВН — для вертикальных лестниц

Технические требования

 Элементы вертикальных лестниц

П1 — вертикальные стальные шириной 0,6 м, начинающиеся с высоты 2,5 м, с площадками при выходе на кровлю. П1-1 лестницы с высоты 3,5 м должны иметь дуги через каждые 0,7 м с радиусом закругления 0,35 м и с центром, отнесенным от лестницы на 0,45 м. Площадка при выходе на кровлю должна иметь ограждение высотой не менее 0,6 м;

Пристенные лестницы должны иметь прочное крепление к стене, анкеры минимум через каждые 2 м • Максимальная длина одного лестничного марша при использовании задних защитных ограждений составляет 10 м•
П2 — маршевые стальные с уклоном не более 6 : 1, шириной 0,8 м, начинающиеся с высоты 2,5 м от уровня земли, с площадками не реже чем через 8 м и с поручнями.

Для подъема на высоту от 10 до 20 м и в местах перепада высот кровель от 1 до 20 м следует применять пожарные лестницы 1-го типа, для подъема на высоту более 20 м и в местах перепада высот более 20 м — пожарные лестницы 2-го типа.
В местах перепада высоты кровли более одного метра следует предусматривать пожарные лестницы.

Пожарные лестницы из металла и бетона, размещаемые внутри зданий..

Железобетонные пожарные лестницы, размещаемые снаружи зданий. Выполняется в соответствии с нормативными требованиями, комплектуется соответствующими лестничными ограждениями.

Кроме того, к пожарным лестницам (эвакуационным лестницам) предъявляются следующие требования: уклон пожарной лестницы должен быть не более 45 град.

; ширина проступи не менее 25 см; высота ступени не более 20 см; высота перил 1,2 м; ширина лестницы 1,1 м;

Совет

ширина лестничного марша составляет 90-135 см в зависимости от классификации здания и назначения лестницы. Число ступенек в одном лестничном марше не должно превышать 18. После 18 ступенек должна быть предусмотрена площадка.

Проектирование

Проектирование пожарных лестниц включает в себя разработку эскиза, инженерные расчеты с учетом требований норм и правил строительного проектирования.

Изготовление и монтаж пожарных лестниц осуществляется квалифицированными рабочими, с тщательным соблюдением строительных технологий, под контролем инженера-конструктора.

Несущие выполняются из металлических профилей, стальных балок и труб, ступени и перила из арматурной стали, что позволяет избежать накопления снега и облегчает очистку лестницы от оледенения.

Содержание лестниц

Наружные пожарные лестницы должны содержаться в исправном состоянии и не менее одного раза в год необходимо проводить обследование целостности конструкции с составлением акта по результатам проверки.

В случае обнаружения нарушений целостности конструкции производится их восстановление (ремонт) с последующим проведением испытаний на прочность.

Наружные пожарные лестницы подлежат испытаниям при приемке объекта в эксплуатацию и не реже одного раза в пять лет должны подвергаться периодическим испытаниям.

Испытания и ежегодное обследование должны проводить организации, имеющие обученный персонал, аттестованное испытательное оборудование и измерительный инструмент с результатами его поверок.

Проведение испытаний

— Испытания проводятся в дневное время суток в условиях визуальной видимости испытателями друг друга с соблюдением соответствующих выполняемым работам правил техники безопасности. — Прочностные испытания конструкций являются «статическими», величины испытательных нагрузок выбраны из условия возможного максимального нагружения конструкции с определенным запасом прочности, равным 1,5.

— Испытательная нагрузка должна создаваться любым способом, исключающим нахождение человека непосредственно под испытываемой конструкцией (например, лебедка с редуктором и электроприводом, насос с гидроцилиндром). — Основные размеры конструкций в соответствии проверяют визуально с применением измерительного инструмента.

— Размещение и монтаж конструкций проверяют визуально в соответствии с рабочими чертежами. — Контроль качества швов сварных соединений, качество защитных покрытий от коррозии проверяется визуально. — Прочность ступеней вертикальных и маршевых лестниц проверяется путем прикладывания к середине ступеньки вертикально вниз нагрузки величиной 1,8 кН (180 кгс).

Испытаниям подлежит каждая пятая ступень лестницы. — Прочность балки крепления вертикальной лестницы к стене здания проверяется путем прикладывания вертикально вниз нагрузки величиной Рбал , в месте крепления балки к лестнице. Как правило, балки расположены параллельно, поэтому рекомендуется испытывать их попарно.

Оптимальные размеры бани: какая должна быть парилка с комнатой отдыха при парной, стандартные и минимальные размеры – всё о банях

— Прочность лестничного марша проверяется путем прикладывания нагрузки Рмарш, приложенной вертикально вниз по его середине. — Прочность площадки лестницы проверяется путем прикладывания распределенной нагрузки Рплощ.

— Прочность ограждения вертикальной лестницы проверяется путем прикладывания горизонтальной нагрузки 0,54 кН (54 кгс) в точках, расположенных на расстоянии не более 1,5 м друг от друга по всей высоте лестницы. — Прочность ограждений марша и площадки маршевых лестниц проверяется путем прикладывания горизонтальной нагрузки 0,54 кН (54 кгс) к каждому ограждению.

— Прочность ограждения кровли зданий проверяется путем прикладывания горизонтальной нагрузки 0,54 кН (54 кгс) в точках, расположенных на расстоянии не более 10 м друг от друга по всему периметру здания.

Нагрузка удерживается в течение 2 мин. После снятия нагрузки остаточной деформации и нарушения целостности конструкции быть не должно.

Оформление результатов испытаний

При испытаниях составляется протокол испытаний. Если в результате испытаний при визуальном осмотре обнаружены трещины или разрыв сварных соединений и остаточные деформации, то испытываемая конструкция считается не выдержавшей испытания.

На всех лестницах и ограждениях кровли, подвергнутых испытаниям, должны быть закреплены таблички (бирки) с указанием информации о результатах испытаний.

Обратите внимание

Форма табличек (бирок) и способ нанесения информации, учитывая воздействие климатических факторов, определяются организацией, проводящей испытания.

По результатам испытаний составляется заключение о соответствии лестницы или ограждения кровли здания требованиям норм.

Используемая литература

ГОСТ Р 53254-2009 «Техника пожарная. Лестницы пожарные наружные стальные. Ограждения кровли». EN ISO 14122-4 СНиП 3.03.01-87 Несущие и ограждающие конструкции Свод Правил Системы противопожарной защиты. Эвакуационные пути и выходы

СНиП III-4-80 Правила производства и приемке работ. Часть III

Требования для пожарных кровельных лестниц на кровлю: нормы безопасности

Наружные пожарные лестницы: установка и эксплуатация

Все кровельные лестницы делятся на эвакуационные и пожарные согласно федеральному закону № 123-ФЗ 22 июля 2008 года. Первые предназначены для эвакуации людей в случае чрезвычайной ситуации, а пожарные лестницы на кровлю устанавливаются, чтобы в случае пожара к крыше могли добраться не только один-два человека, но и целая бригада пожарных.

И к таковым кровельным элементам есть целый ряд официальных требований, о которых мы и поговорим.

Требование к наличию пожарных лестниц на крыше

Абсолютно в каждом здании должны быть пожарные лестницы, и при этом – всегда технически исправные. Главное предназначение таких кровельных элементов – срочная эвакуация людей и доступ пожарных и спасателей в случае беды.

И все пожарные лестницы и ограждения кровли должны при этом соответствовать современным нормативным требованиям. Почему и время от времени, согласно действующим правилам, пожарные лестницы даже испытываются не реже одного раза за 5 лет.

Расположение и расстояние до других кровельных элементов

Итак, кровельные пожарные лестницы должны выполняться только из специальных негорючих материалов, их нельзя располагать ближе, чем на 1 метр от окон, и рассчитывать их нужно для использования сразу целым пожарным подразделением, а не одним человеком.

Помимо вышесказанного к таким лестницам предъявляются следующие требования:

  • Пожарные лестницы можно не предусматривать на фасаде здания, если его ширина не превышает 150 метров и с противоположной стороны главного фасада существует линия противопожарного водопровода. Для всех остальных случаев пожарные лестницы – обязательны.
  • При подъеме на высоту от 10 до 20 метров, а также в местах перепада кровель до 20 метров необходимы пожарные лестницы типа П1. А вот для подъема на высоту более 20 метров и с перепадом высот кровли более 20 метров уже нужны пожарные лестницы типа П2.
  • Также пожарные лестницы должны быть в местах перепада высот кровель, которые превышают 1 метр. Но при перепаде высот более 10 метров лестницы также не предусматриваются, если при этом каждый из участков кровли – более 100 квадратных метров и имеет свой собственный выход на кровлю (и отвечает, конечно же, всем требованиям пункта 8.3). Или же высота нижнего участка кровли не превышает 10 метров, что уже регламентируется пунктом 8.7.

Маршевые лестницы группы П2 имеет несколько площадок и маршей с перилами. Они всегда идут под углом от основания постройки и имеют переходную площадку на каждом этаже – прямо возле эвакуационного выхода. Далее – уже на крышу, хотя и не всегда, хотя рациональнее все делать по правилам.

Согласно современными строительными нормами и правилами СНИП 21.01.97, которые регламентируют пожарную безопасность сооружений, для всех зданий, высота которых превышает 10 и более метров, от самого карниза должны быть предусмотрены специальные выходы на кровлю:

  • через чердак;
  • лестницам 3-го типа;
  • наружным пожарным лестницам.

Все это прописано в пункте 8.3.

Другие предназначения и расчет лестниц

Зимой зачастую пожарная лестница на крышах используются для уборки снега и сосулек.

Давайте разберемся с некоторыми терминами из таблицы выше:

  • Марш – это конструкция из двух наклонных параллельных тетив, которые соединены ступеньками.
  • Маршевая лестница – это зафиксированные друг с другом марши и площадки.
  • Балка – это элемент, при помощи которого лестница крепится к стене или другой опоре.
  • Площадка – это горизонтальное основание с ограждением.

Статическая нагрузка – это постоянная нагрузка, которая действует на конструкцию внешним образом. Остаточная деформация – это возможность изменения формы конструкции уже после того, как нагрузка снята.

Сегодня многие производители предлагают пожарные кровельные лестницы с оцинкованным покрытием. Жестких требований в этом плане нет, поэтому покупатели таких лестниц больше ориентируется на свой здравый смысл и на ценные для них преимущества. У таких лестниц большой срок службы – не менее 15 лет, и их не нужно время от времени подкрашивать так, как обычные пожарные лестницы.

Кроме того, обновлять покраску обычных лестниц нужно не менее чем раз в 5 лет. В этом есть свои плюсы: нигде случайно не пойдет коррозия на лестнице, и она не испортится в местах незаметных глаза. А поэтому, когда вы кто-то будет спасаться по такой лестнице в случае пожара, нет риска, что от огня какая-то ее часть неожиданно отвалится.

Покрываются такие лестницы методом горячего цинкования. Его преимущество в том, что обработка затрагивает не только внешнюю поверхность лестницы, но и внутреннюю полость металла, что наиболее ценно для северной России.

Виды и типы пожарных кровельных лестниц

Все наружные пожарные лестницы кровли делятся на две основные группы.

Вертикальные лестницы группы П1, которые идут от основания здания до уровня кровли и имеет при этом специальную переходную площадку на крыше. И здесь есть еще две подгруппы: П1.

1 – вертикальные пожарные лестницы без ограждения. Их высота не достигает 6 метров. П1.2 – это вертикальная пожарная лестница уже с ограждением, и ее высота более 6 метров.

Но вот также, что вы должны знать про требования безопасности, которые установлены федеральным законом, гласят, что в зданиях и сооружениях с уклоном кровли более 12% и высотой до карниза от 7 метров необходимы ограждения на кровле. То же касается зданий с уклоном кровли не более 12%, но высотой до карниза от 10 метров.

Важно

Поэтому все сварные работы при изготовлении такой лестницы производятся только на специальном оборудовании. Ведь крайне важно исключить любые некачественные соединения, прожоги и будущие места коррозии.

Вы ведь хорошо понимаете, что, если человек в случае пожара или с целью ревизии поднимется по такой лестнице, но она окажется некачественной, все может закончиться трагично.

А под влиянием высоких температур такая лестница в первую очередь обрушится в таких местах, поэтому их быть вообще не должно.

По внешнему краю боковых тетивы пожарной лестницы расстояние должно быть равным 80 сантиметрам. А вот расстояние между поперечинами должно равнятся 30 сантиметрам, и это значительно отличаются от обычных бытовых хозяйственных лестниц.

Почему такие параметры? Они адаптированы для возможности использования такой лестницы людьми самого разного роста и комплектации. А для вертикальных лестниц – это единственный способ упростить и так сложный подъем и спуск.

Всего же отклонение от параметров допустимо только в пределах 5%.

Согласно действующим СНИПам 21-01 при устройстве аварийных выходов на кровлю из мансардных этажей также нужно предусматривать специальные площадки и переходные мостики с ограждением, на которые, в свою очередь, будут установлены лестницы второго и третьего типа. В таких местах, и особенно в местах опасных перепадов, высота ограждения должна быть не менее чем 1 метр 20 сантиметров. Ограждение нужно делать непрерывным, с оборудованными поручнями и рассчитывать на горизонтальные нагрузки не менее 0.3 КН/м.

Если у вас остались вопросы – задавайте пожалуйста их в комментариях!



Отзывы и комментарии



Комментировать
0
Комментариев нет, будьте первым кто его оставит

Это интересно
Закрыть
