Содержание материала

Мансардная крыша односкатная — Кровля и крыша

Односкатная мансардная крыша: описание и устройство

В процессе эксплуатации частного дома, загородного коттеджа или дачного домика, часто встает вопрос увеличения жилой площади. Решается он обычно посредством пристройки или надстройки.

Пристройка к дому дело хлопотное. К тому же, жилая пристройка имеет один существенный недостаток — «крадет» полезную площадь участка.

Поэтому, популярным способом расширить жилую площадь индивидуального дома является устройство второго этажа или мансарды, т.е. чердачной крыши. Конструкция мансардной крыши позволяет использовать полученное пространство, как жилое помещение.

Мансардная крыша своими руками

Что лучше мансарда или второй этаж

В пользу мансарды говорят такие факты: ниже стоимость строительства, лучшее утепление жилой площади, меньшая нагрузка на фундамент. В целом же, мансарда является изюминкой дома, придает ему определенный колорит.

Если по существу, то полноценный 2-й этаж практичнее и проще в плане реализации, чем мансардный. Тут всё зависит от ситуации, если дом проектируется, то лучше сразу предусмотреть второй этаж, т.к. устройство мансарды более хлопотная задача. А если дом жилой и имеет крышу мансардного типа, то будет разумно оборудовать в ней жилую комнату вместо чердака «для нужных вещей».

Виды мансардной крыши

Односкатная мансардная крыша

Односкатная мансардная крыша Оптимальный угол наклона 40°. Скат должен располагаться с подветренной стороны. Позволяет обустроить небольшой чердак над мансардой. За счет только одного острого угла увеличивается полезная площадь помещения.

Двухскатная мансардная крыша

Простая двускатная мансардная крыша Простая двускатная (скатная или щипцовая) состоит из двух скатов, соединенных под определенным углом. Преимущество двускатной крыши в простоте изготовления стропильной части и отделке.

Недостаток – в появлении «глухой» площади (в месте примыкания крыши к стене), которая обычно не используется. Часто мансарды с двускатной крышей возводят вместе со стенами.

Крыша с углом уклона 45° идеальна для домов шириной не более 6 м.

Обратите внимание

Несимметричная двускатная мансардная крыша Несимметричная двускатная мансардная крыша. Частный дом с такой крышей будет отличаться оригинальностью и функциональностью одновременно.

Сложность строительства крыши с несимметричными скатами состоит в проведении расчетов.

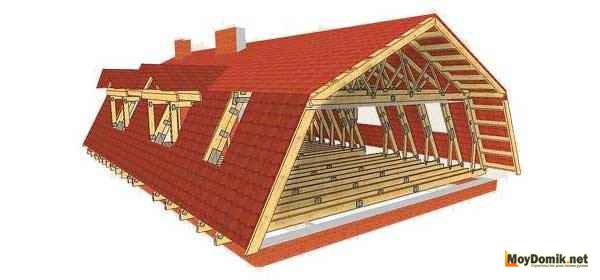

Ломаная мансардная крыша Ломаная мансардная крыша. Ее отличие в том, что каждый скат имеет две составляющие. Устройство ломаной крыши позволяет получить более высокое мансардное помещение. А также уменьшить незадействованную площадь. Такие крыши наиболее распространены, благодаря возможности пристроить гараж или летнюю кухню под одной кровлей.

Четырехскатная мансардная крыша

Вальмовая мансардная крыша Вальмовая мансардная крыша. В данной конструкции скаты кровли играют роль стен.

Датская вальмовая мансардная крыша Одной из разновидностей вальмовой мансардной кровли является датская вальмовая крыша. Ее постройка отличается наличием фронтонов, которые позволяют смонтировать обычные, а не кровельные окна (мансардные).

Полувальмовая мансардная крыша Полувальмовая мансардная крыша (двухскатная, четырехскатная). Сложная конструкция, низкие скаты защищают фронтоны дома от осадков.

Многоуровневая мансардная крыша Скатные крыши могут быть одно и многоуровневыми.

Многощипцовая мансардная крыша

Многощипцовая мансардная крыша Нестандартные решения также вполне возможны для мансардной крыши. Для их устройства требуется тщательный расчет нагрузок, устойчивости и т.п. Без специального образования выполнить монтаж сложно, поэтому стоимость работ более высока, по сравнению с классическими конструкциями.

Некоторые примеры оригинальной мансардной крыши – на фото.

Важно

С видами определились, остается открытым вопрос, как сделать мансардную крышу своими руками.

Краткая инструкция содержит основные этапы работы и обратит ваше внимание на некоторые нюансы их выполнения.

Мансардная крыша своими руками

1 этап — Проектирование и расчет

Выбор внешнего вида мансардной крыши, и расчет ее параметров производится с учетом таких факторов как:

  1. ветровая и снеговая нагрузка;
  2. угол уклона скатов;
  3. материал отделки;
  4. допустимая нагрузка на фундамент.

Надежным помощником в расчетах станет СНиП 2.01.07-85 «Нагрузки и воздействия».

Нюанс. Чем больше угол наклона, тем меньше будет высота мансардного помещения (минимальная высота потолка комнаты на мансардном этаже 2,2 м). Соответственно, чем меньше угол наклона мансардной крыши, тем больше будет площадь помещения. Если уклон недостаточен, то осадки могут собираться на крыше, что приведет к дополнительным нагрузкам на нее.

Более пристальное внимание расчетам уделяется в том случае, если возводится нестандартная мансардная крыша. Например, несимметричная двухскатная мансардная крыша отличается смещенным центром тяжести. Это влияет на равномерность передачи нагрузки на несущие стены и фундамент.

На этом этапе решается и такой вопрос, как способ доступа на мансардный этаж. Выбор места устройства лестницы на мансарду важное решение. Внутреннее расположение позволяет пользоваться ею в любое время года. Внешнее позволяет сэкономить полезную площадь нижнего этажа.

Стропильная система мансардной крыши

На выбор стропильной системы влияют:

  1. размеры мансарды;
  2. параметры перекрываемого пролета;
  3. форма кровли;
  4. конструкция первого этажа;
  5. место расположения несущих стен и дополнительных опор;
  6. вес кровельного материала.

Конструкция стропильной системы мансардной крыши

Выделяют два типа устройства стропильной системы крыши с мансардой:

  • висячие стропила. Основанием для стропильных ног служат стены дома. При строительстве висячих ферм не всегда устанавливается мауэрлат (в зависимости от стенового материала);
  • наслонные стропила. В данном случае необходимо возведение дополнительной опоры. В качестве которой используются коньковый прогон или аттиковая стенка усиленная железобетоном. Устройство наслонной стропильной системы допускается при расстоянии между несущими стенами до 7 метров.

Конструктивная разница между устройством крыши с висячими и наслонными стропилами показана на схеме.

Висячие и наслонные стропила — схема

При строительстве мансардной крыши чаще используют комбинированный тип – сверху системы висячие стропила, а по бокам наслонные.

При этом обязательно изготавливаются чертежи с указанием места расположения отдельных элементов и расстояния между ними. Пример показан на рисунке.

Висячие и наслонные стропила — пример чертежа

Расчет стропильной ноги для мансардной крыши

Выбор породы древесины и обоснование ее оптимальной толщины.

Количество материала, требуемого для стропильной системы, зависит от ее вида и всех, перечисленных выше факторов.

Нюанс. От применяемого пиломатериала зависит промежуток между стропильными ногами.

Шаг стропильных ног под мансардную крышу будет составлять 60-90 см.

В качестве материала может использоваться клееный бруса (80х80, 100х100 мм), доска (под шифер и металлочерепицу сечение 50х150, под ондулин 50-200).

Что касается породы, то рекомендуется использовать сосну. Ее древесине свойственна высокая прочность, гибкость, простота обработки, отсутствие сучков. Деловая древесина должна быть не ниже 2 сорта. Цельные балки можно заменить склеенным брусом, он имеет более высокие качественные характеристики.

Толщина доски для изготовления стропил (сечение стропильной ноги) должна составлять не менее 50 мм. Ширина доски для стропильной ноги – от 150 мм (если длина стропил до 6 метров, если более, то 180-200 мм). С одной стороны, это требование обусловлено тем, что на нее приходится нагрузка, с другой – между стропильными ногами укладывается утеплитель.

2 этап — Установка мауэрлата

Мауэрлат – дополнительная деревянная обвязка по верхнему периметру строения.

Совет

Назначение мауэрлата заключается в создании условий для надежного крепления нижней части стропил. А также перераспределению нагрузки, которая создается от давления крыши на несущие стены и фундамент строения.

Монтаж простой двухскатной мансардной крыши требует установки мауэрлата только на те стены, на которые будут опираться стропильные ноги. Четырехскатная кровля требует его установки по всему периметру строения.

Совет. В деревянном срубе роль мауэрлата играет верхних венец. Так можно делать, но при условии установки стропильных ног на скользящие крепления. Т.к.

из-за нагрузки на стропильную систему (ветровая, снеговая) создается горизонтальное давление и верхние бревна могут сместится наружу.

Кроме того, если материал для стропильной системы не высушен должным образом, то со временем, при жестком креплении, крыша деформируется.

Параметры мауэрлата для бревна – диаметр 150 мм, для бруса – 100х100 мм.

Порода – сосна, но лучше лиственница.

Крепление мауэрлата должно быть надежным, ведь это базис для всей стропильной системы.

Существует несколько способ крепления мауэрлата: анкерными болтами, шпильками или арматурой (фиксируют в основание несущей стены);

Совет. Если строение возведено из пенобетона или другого пористого материала можно использовать только длинные болты или арматуру, длина которой в 3 раза превышает ширину бруса мауэрлата. Это связано с тем, что из пористого материала любые другие крепления вытягиваются очень легко.

  • отожженной проволокой (вмуровывают в кладку кирпича);
  • деревянным нагелем (используется при установке мауэрлата в срубе).

В случае соответствия ширины мансарды ширине дома стропильные ноги опираются на основание несущей стены. Но, лучше все-таки установить мауэрлат.

3 этап — Строительство мансардной крыши

Устройство каркаса мансардной крыши

Балки перекрытия. Устанавливаются на мауэрлат. В дальнейшем они будут служить основанием для устройства пола в мансарде.

Устройство стропильной системы мансардной крыши

Для простой крыши изготовление стропильных ног заключается в формировании простых треугольников. Их можно собрать на земле и устанавливать в виде готовых треугольников.

Для двухскатной ломаной крыши сначала крепят П-образный каркас, и уже на нем фиксируют стропильную часть висячим (для верха) и наклонным (для боков) способом. Схемы ниже показывают это более наглядно.

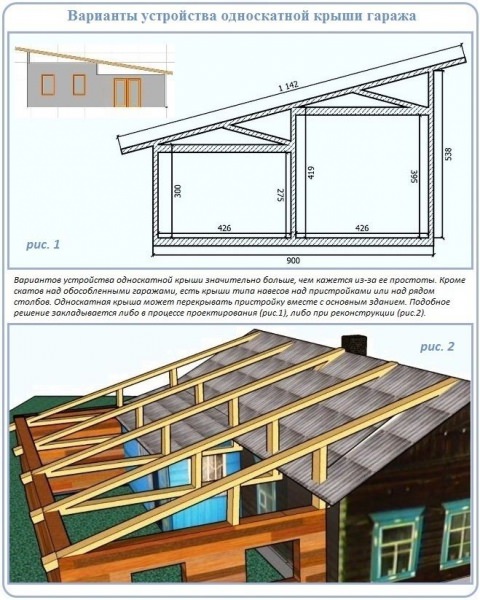

Конструктивные особенности односкатной крыши

Односкатная мансардная крыша: описание и устройство

Выбор типа кровли находится в прямой зависимости от назначения будущей постройки. Для промышленных и хозяйственных зданий самым подходящим вариантом является односкатная крыша. Ее конструкция настолько проста, что при строительстве можно даже обойтись без техники.

Общая характеристика

Односкатная кровля по своей сути – это наклонная плоскость, которая опирается на расположенные на различной высоте основные стены.

Такая кровля имеет обычную типовую конфигурацию, и для нее подходит практически любой кровельный материал.

Несмотря на то, что односкатная крыша используется в основном для зданий хозяйственного и складского назначения, в наши дни нередко встречаются и жилые здания с этим типом кровли.

Преимущества

Односкатные кровли имеют ряд неоспоримых преимуществ, которые делают их довольно популярными:

  • простота при проектировании;
  • экономичность (требуется меньше кровельного и других строительных материалов, чем при устройстве остальных крыш);
  • легкость монтажа (для строительстве не требуется особых навыков и профессионализма);
  • быстрота строительства (на возведение односкатной кровли уходит намного меньше времени, чем на устройство крыши любого другого типа);
  • при правильном ориентировании ската кровли по отношению к наиболее частому в данном регионе направлению ветров можно добиться высокой устойчивости к сильным и затяжным ветрам;
  • возможность оптимального и эффективного использования всего внутреннего пространства;
  • при расположении по соседству с проезжей частью можно избежать сброса дождевой воды и снежной массы на дорогу;
  • возможность использования любого кровельного материала: гибкой черепицы, металлочерепицы, профнастила, шифера, ондулина, деревянной черепицы и т.д.

Среди других преимуществ кровли можно назвать отсутствие ендов (поскольку кровля имеет лишь одну плоскость), которые являются наиболее уязвимыми местами в смысле возможных протечек, а также примыкания и конька.

Простота конструкции делает ее минимально подверженной деформирующим нагрузкам.

Система стропил кровли с одним скатом передает на стены лишь вертикальную нагрузку, в то время как стропила двускатной крыши действуют на мауэрлат и горизонтально.

Минимальное количество доборных элементов дает возможность не только снизить общую стоимость материала, но и сокращает трудоемкость процесса строительства.

Односкатная кровля – прекрасный вариант для климатических регионов с обилием снега.

Обратите внимание

На такой крыше снежный покров бывает ровным, в результате чего происходит равномерное распределение нагрузки. Кроме того, снегодержание и уборку дешевле и легче организовать.

Еще одним плюсом односкатной кровли является простота организации вентиляции подкровельного пространства (помещения), поскольку отсутствует необходимость в дополнительных устройствах (аэраторах, вентилируемых коньках).

Можно ограничиться зашиванием нижних и верхних свесов перфорированными софитами, а между досками оставить промежутки небольшого размера или вставить вентиляционные решетки.

Обычно наклон односкатных кровель бывает довольно умеренным – до 30 градусов, что в значительной мере упрощает их обслуживание и ремонт, особенно при использовании нескользящего кровельного материала – например, гибкой битумной черепицы.

Ориентированные в южном направлении односкатные кровли дают возможность впустить максимум тепла и солнечного света в дом, что позволяет значительно снизить энерготраты.

Простота конструкции и небольшой угол уклона односкатной кровли очень удобны для озеленения.

Недостатки

До начала строительства необходимо учесть некоторые недостатки односкатных кровель:

  • Самым большим минусом крыши данного типа является то, что при небольшой ширине здания невозможно будет устроить мансарду или подкровельное пространство.
  • Следующий недостаток является следствием первого: небольшое пространство под кровлей не дает возможности устройства хорошей теплоизоляции.

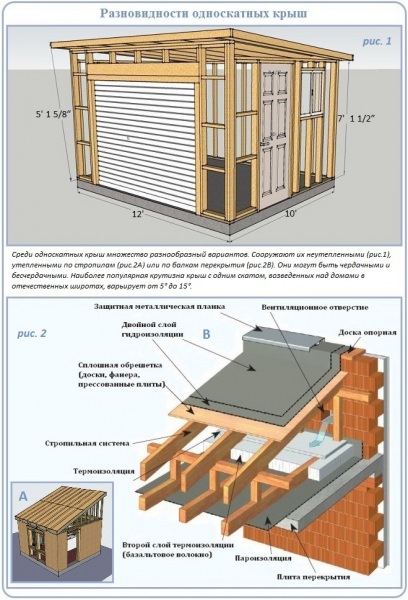

Разновидности конструкций

Одной из причин того, что односкатные крыши используют при строительстве жилых домов намного реже, чем при строительстве навесов и гаражей, заключается в том, что для данного типа кровли необходимо вентилируемое сооружение, хотя при строительстве террас можно обойтись и без вентиляции.

Угол уклона кровли вентилируемого типа варьируется от 5 до 20, а невентилируемой – от 3 до 6 градусов.

В односкатных крышах вентилируемого типа имеется свободное пространство между гидро- и теплоизоляцией, обеспечивающее свободную циркуляцию воздушного потока. Вентиляция значительно увеличивает срок эксплуатации такой крыши.

В ней необходимо наличие специально просверленных отверстий, которые в большинстве случаев бывают расположены в коленчатых стенках.

Важно

При такой схеме расположения отверстий воздух может беспрепятственно циркулировать между двумя слоями вне зависимости от направления ветра и погодных условий.

Невентилируемые кровли возводят в основном при строительстве террас. Помещение открытого типа требует специального ухода, в особенности в зимнее время.

Есть также разновидность кровель комбинированного вида. Эти односкатные кровли сооружают из нескольких слоев, одним из которых является теплоизоляция, которая выполняет также функцию наклона.

Угол наклона

Расчет угла наклона односкатной кровли зависит от характерных для конкретного региона климатических условий и выбранного кровельного материала (т.е. возможности удаления снега и воды с поверхности крыши).

Безопасность проектируемого сооружения в очень большой степени зависит от того, как быстро кровля может очищаться от выпавших осадков. Тяжелый слой снега может с легкостью повредить кровлю или вовсе проломить ее.

Поскольку на материалах разного типа снег и вода задерживаются разный промежуток времени, то и крутизна односкатной кровли должна быть разной.

  • При использовании рубероида или других рулонных материалов величина угла наклона должна быть от 5 до 10 градусов.
  • Если в качестве материала выбран шифер, то угол должен составлять 20 градусов.
  • Черепичные кровли требуют угла от 25 до 35 градусов.
  • При фальцевых крышах величина угла колеблется от 18 до 30 градусов.

Значение имеет и характеристика крыши: при наличии ровной, гладкой поверхности угол может составлять меньшую величину.

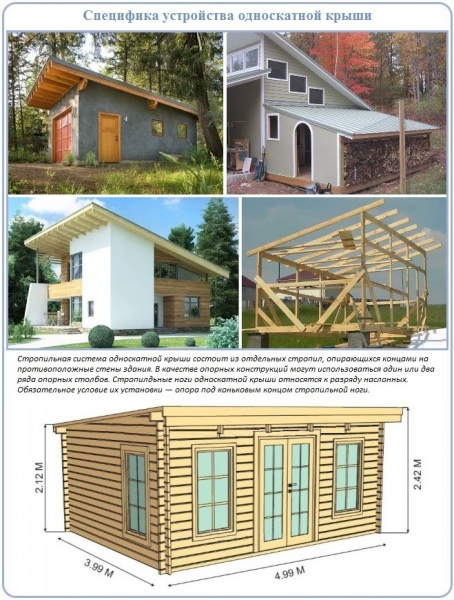

Составляющие односкатной крыши

Односкатная крыша состоит из следующих основных элементов:

  • стропильная система, которая является основой, на которую крепятся все составляющие и которая несет на себе и распределяет всю нагрузку на крышу;
  • обрешетка – выполняет функцию опорной поверхности для кровельного материала;
  • гидроизоляция (предохраняет от проникновения влаги) и теплоизоляция (для удерживания тепла и сохранения стабильного температурного режима);
  • кровельное покрытие;
  • предназначенные для увеличения прочности стропильной системы дополнительные элементы.

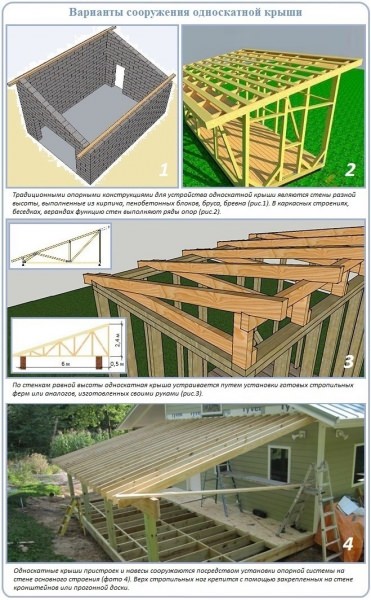

Постройки, на которых планируется возведение односкатной кровли, должны на верхних торцах стен иметь брусья или бревна (мауэрлат), являющиеся опорами для системы стропил.

Как правило, их прикрепляют к стенам через забитые в стену или заложенные в кладку анкеры при помощи проволоки, диаметр которой составляет не меньше 6 мм. Анкеры должны располагаться от торца стены приблизительно на расстоянии 300 мм.

На домах из дерева нет необходимости устройства мауэрлата, поскольку верхний венец выполняет его функцию.

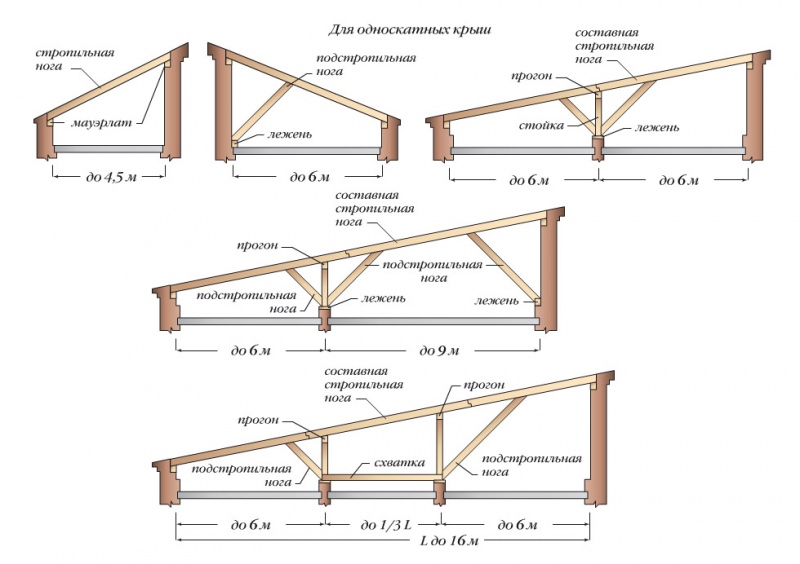

Стропильная система

Система стропил по своей сути является скелетом кровли. Поэтому ее главной задачей становится равномерное распределение веса крыши на опоры, к которым она прикреплена.

При возведении стропильной системы необходимо учитывать наличие и силу ветра, количество осадков в данной области.

Величину показателя предполагаемой нагрузки непременно следует увеличить, т.е. рассчитать ее с запасом.

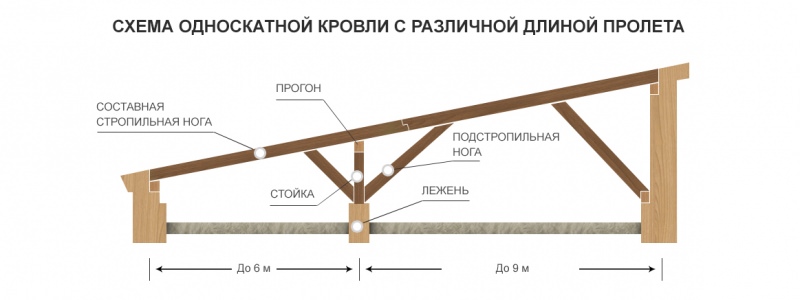

При разработке односкатной кровли надо учесть и план выполняющих роль опоры стен, особенности перекрытия помещения чердака и межкомнатных перегородок, внешние размеры постройки и размеры самого большого пролета.

Различают три типа крепления:

Их использование целесообразно при отсутствии возможности обеспечения опоры для стропил в промежутке между боковыми опорами.

В этом случае фермы собирают на земле, после чего уже готовые конструкции переносят на крайние опоры. Процесс этот довольно длительный и трудоемкий и еще больше усложняется при больших размерах пролетов.

Для изготовления несущих элементов чаще всего используют сосновую древесину, железобетон и металл. Оптимальным считается сечение стропил 5х15 см. Что касается брусков для обрешетки, то их размеры должны составлять 5х5 см.

Совет

Данный вид стропил опирается на внешние стены под определенным углом. Опорой для верхней части наклонных стропил является закрепленный при помощи стоек и подкосов брус.

Перегородки выполняют роль опоры для подкосов, хотя эту функцию могут выполнять и несущие внешние стены. Расстояние между стропилами может варьироваться от 60 до 140 см.

Данная величина зависит от качественных характеристик выбранного кровельного материала и толщины дерева. Конструкция опирается на стены разной высоты.

Наиболее часто стропила наклонного типа используются при возведении крыш зданий хозяйственного назначения.

  • Стропила скользящего типа

Данный тип стропил используют в домах из бревен или бруса, поскольку в них в начальный период эксплуатации происходит значительная усадка.

При этом большое значение имеет способ крепежа к срубу стропильных ног, что очень актуально в случае бревенчатого фронтона.

Для домов данного типа характерна неравномерная усадка (до 10 %), что оказывает непосредственное влияние на размеры конструкции в целом.

При использовании скользящих стропил их монтируют на бревно конька. Соединение стропил производится внахлест или в стык. Для этого используют гвозди, стальные пластины и болты.

Применение саморезов в данном случае нерационально, поскольку они не могут справляться с большими нагрузками.

Сечение стропил зависит от веса строящейся крыши. Наиболее часто используют обрезную доску шириной до 200 мм, толщина которой составляет 50 мм.

Обратите внимание

Прикрепление стропильных ног к мауэрлату не должно быть жестким, чтобы избежать провисания кровли и распирания стен сруба.

Стропильные ноги крепятся к срубу с помощью особых кронштейнов из двухмиллиметровой стали с уголком для обеспечения скольжения опоры.

Подведем итоги

  • Конструкция односкатной кровли очень проста в исполнении.
  • Односкатные кровли имеют очень много плюсов.
  • Их основным недостатком является невозможность устройства мансарды или чердака (при небольших размерах здания).
  • Односкатные кровли бывают вентилируемыми, невентилируемыми и комбинированными.
  • Угол уклона рассчитывают в зависимости от особенностей климатических условий и кровельного материала.
  • Односкатная кровля имеет минимальное количество элементов.
  • В стропильной системе используют три вида стропил: висячие, наклонные и скользящие.

Мансардная крыша: разновидности, достоинства, недостатки

Односкатная мансардная крыша: описание и устройство

Дом с мансардой – очень распространенный вид частного домостроения. Мансарда – это чердачная часть дома, где обустроено жилое помещение. Мансардная крыша ограничивает это помещение своими скатами. Основная задача мансардного этажа – создание дополнительной жилой площади.

Высота мансардного этажа от пола до линии пересечения фасада и крыши не должна быть ниже полутора метров. В противном случае – это просто чердак.

Оформление мансарды имеет множество архитектурных решений: c балконом, эркером, окнами разнообразных форм, которые придают дому интересный внешний вид.

Замечательно выглядит мансарда с поднимающейся к ней перголой — ажурным навесом над беседкой или верандой, увитым декоративными растениями.

Мансардная крыша является украшением постройки, потому что может иметь любую форму и кровельное покрытие. В данной статье мы расскажем, какими могут быть крыши домов с мансардой и разновидности их покрытий.

Виды мансардных крыш

Мансардная крыша имеет множество вариантов устройства: односкатная, двухскатная, четырехскатная и ломаная крыша, практически любая крыша, кроме плоской.

Односкатная крыша мансардного тип

Дома с такой крышей имеют весьма неординарный вид. Недорогая и быстровозводимая, эта крыша чаще используется для гаражей, бань и других хозяйственных построек. Тем не менее, дома, для которых владельцы выбрали именно этот вариант мансардной крыши, выглядят оригинально и привлекательно. Окна обычно обустраиваются в стене, имеющей бо́льшую высоту.

Двухскатная мансардная крыша

Это наиболее распространенная из всех видов крыш. Главное требование – достаточная высота, которая позволит сделать помещение жилым. Двухскатный вариант привлекателен тем, что скаты могут быть симметричными (одинаковой длины) и ассиметричными (разной длины).

В первом случае конек находится в верхней точке здания, во втором – со смещением от центра. Ассиметричная крыша смотрится очень оригинально.

Важно

Недостатком классической двухскатной мансардной крыши является то, что значительная часть пространства под скосом крыши не может быть использована в полной мере в качестве жилой площади.

Существует вариант мансарды, называемый «полуторный этаж». Для установки крыши при такой конструкции требуется «выгонка» стен до определенного уровня высоты.

Четырехскатные крыши

Для возведения этого типа крыш необходимы специальные расчеты и чертежи, так как их  стропильная система относится к разряду сложных. Большая поверхность требует значительных расходов как на кровельный материал, так и на утеплитель. При этом следует учитывать, что полезная площадь мансардного этажа уменьшается из-за наличия четырех скатов (вместо двух, описанных ранее).

Дизайн крыш для мансарды может быть очень необычным, эксклюзивным. Вальмовые и полувальмовые крыши придают строению интересный, неповторимый вид. Часто используют комбинации разных типов крыш для увеличения жилой площади и с целью получения более интересного дизайна.

Ломаная мансардная крыша

Отдельная категория крыши под мансарду – ломаная кровля.

Конструкция ломаной крыши  имеет скаты, состоящие из двух частей, имеющих разный угол наклона. В этом состоит ее отличие от простой двухскатной кровли.

Устройство ломаной мансардной крыши дает возможность сделать жилое помещение в чердачном пространстве площадью всего на 15 процентов меньше того, что имеется на первом этаже.

Мансардная крыша– прекрасное архитектурное решение. Особенно красивые мансардные крыши получаются, когда они спроектированы ассиметрично.

При возведении ломаной мансардной крыши следует строго придерживаться определенных правил. Одно из условий создания удобного мансардного помещения – высота потолка не менее 2,5 метров. Для достижения такой высоты линия излома должна быть на высоте 2,8 метров, как минимум. При этом обязательно учитывается толщина утеплителя, внутренней обшивки и толщина полов.

Утепление ломаной мансардной крыши, как правило, не требуется. Качественное проветривание, уменьшение нагрева мансардного помещения в жаркую погоду и дополнительную теплоизоляцию зимой обеспечивает воздушное пространство под стропилами. Чтобы осуществлялась циркуляция воздуха, в верхней части мансардного этажа следует оставить вентиляционные окна.

Однако стены и потолок мансарды все-таки требуют утепления. Связано это с тем, что потеря тепла в мансардном помещении происходит быстрее, чем в основном. Для качественного утепления рекомендуется использовать минеральную вату или пенопласт. Немаловажное значение также имеет оборудование паро- и гидроизоляции.

ЧИТАТЬ ТАКЖЕ:  Деревянная стремянка: что нужно знать перед покупкой

Кровля мансардной крыши должна быть прочной и легкой. Самые предпочтительные для этой цели кровельные материалы – металлические листы, металлочерепица и битумная черепица, ондулин. Крыша из металлочерепицы имеет много достоинств.

Совет

Практичный и легкий, этот материал надежно защитит мансарду от осадков и ветра. Ломаная крыша, покрытая металлочерепицей, выглядит очень привлекательно. Разнообразие форм и цветов дает возможность выбора покрытия на любой вкус.

Виды стропильных систем ломаных крыш

Стропильная система – основа любой крыши. Материал, из которого она изготавливается – дерево. Древесина должна обладать высокой прочностью и не быть подвержена гниению. Сосна – наиболее оптимальный вариант для создания каркаса крыши. Существует масса средств, предотвращающих гниение древесины.

Обработка деревянных конструкций такими составами – залог прочности, поэтому не следует пренебрегать таким видом защиты. Еще следует помнить, что само по себе дерево – горючий материал.

В целях повышения уровня пожаростойкости не будет лишней и пропитка деревянных частей стропильной системы огнезащитными средствами.

Размер сечения бруса и досок выбирается с учетом размера крыши, веса кровельного покрытия, климатических особенностей региона (ветровая и снеговая нагрузка). Также имеет значение шаг установки стропил — расстояние между ними.

При возведении ломаных крыш используются два основных вида стропильных систем – с висячими и наслонными стропилами.

Каркас с висячими стропилами делается, когда ширина мансардного помещения не превышает 4,5 метров. Если этот показатель больше, необходимо использование наслонных стропил. В этом случае мансарда разделяется балками на части.

Возможно усиление боковых стропил подкосами, которые обеспечивают необходимую жесткость.

Обратите внимание

Другой вариант достижения нужного эффекта – установка схваток. Когда кровельное покрытие имеет достаточно большой вес, без установки схваток обойтись не получится.

Наиболее простым каркас крыши будет для помещения, имеющего небольшие размеры. Для его строительства потребуются: две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила.

Свесы ломаной мансардной крыши могут быть опущены достаточно низко – ее конструкция позволяет это сделать. Великолепный вариант декора, выполняющий защитную функцию. При таком архитектурном подходе достигается решение нескольких практических задач.

Красивый, удлиненный свес крыши защищает стены от дождя и снега и, что немаловажно, оберегает фундамент дома от потоков стекающей сверху воды. Для уменьшения парусности, возникающей при сильных ветрах, балки и доски должны быть более мощными.

Следовательно, при выборе длины свеса мансардной ломаной крыши обязательно надо учитывать погодные условия, преобладающие в данной местности.

Заключение

Частный дом с мансардным этажом – прекрасный вариант для людей, желающих сэкономить средства. Мансардную крышу своими руками не столь сложно построить. Простой монтаж и возможность получить удобный и стильный в дизайнерском плане частный дом делает данный такие дома  чрезвычайно востребованными.

Односкатная крыша — конструкция, виды и её особенности

Односкатная мансардная крыша: описание и устройство

krovli.club

Раздел: Виды крыш

  Односкатная крыша – это наклонная плоскость (скат), которая опирается на расположенные на различных высотах несущие стены.

  Односкатная крыша — это крыша состоящая из одного ската. Так же широко применимо сокращённое название односкáтка (крыша односкатка, сделать односкатку).

   Данный вид крыш применим к любым типам строений. Односкатную крышу устраивают на жилых домах, гаражах и складских помещениях, беседках и навесах, и многих других строениях.

С прямой плоскостью ската

  Односкатные крыши с прямой плоскостью ската могут быть любой геометрической формы: прямоугольной, треугольной, квадратной, ромбической, круглой, овальной, трапецевидной и многими другими.

  Односкатные крыши с прямой плоскостью ската хоть и являются самыми простейшими в конструкции, но имеют свои характерные особенности в устройстве и монтаже.

  Такая крыша обладает простой типовой конфигурацией. Для неё подходит практически любое кровельное покрытие, соответствующее заданному уклону крыши.

Конструкция односкатной крыши

  Схемы устройства стропильной системы односкатных крыш с разным размером заложения (расстояние между несущими стенами). В зависимости от этого размера, появляются дополнительные элементы стропильной системы.

   При расстоянии между несущими стенама в 4.5 метра, стропильные ноги опираются на мауэрлаты, расположенные на стенах и ни каких дополнительных элементов не нужно:

  При заложение от 4.5 до 6 метров добавляется подстропильная нога, опирающаяся на лежень, расположенный у более высокой несущей стены:

  При размере заложения от 6 до 12 метров необходимо устраивать прогон:

  От 12 до 15 метров:

  Свыше 15 метров:

Разновидности односкатных крыш

Округлая форма крыши

  Округлая форма крыши заметно выделяет любое строение.

Односкатная крыша с изогнутой плоскостью

  Плоскость такой односкатной крыши имеет несколько изгибов. Часто каркосом крыши служат шаблонно гнутые металлические профильные трубы или деревянные фермы с округло ломанной плоскостью.

 Плюсы односкатных крыш

  • Применима для строений любого типа
  • Каркас односкатной крыши можно выполнять из многих материалов: металлические трубы, дерево, пластик и др.
  • Минимальный расход строительных материалов, что значительно удешевляет цену крыши
  • Простота конструкции и функциональность
  • Отсутствуют ендовые
  •  Возможно применение любых видов кровельных материалов.

  Единственным минусом может быть скопление мусора (листва, ветки и т.д.) на поверхности кровли и необходимость его периодической уборки.

Виды крыш

Сводчатая крыша — это вид скатных крыш с округлой или параболической формой очертаний. У…

Конструкция скатной крыши

Уклон скатов крыши — от чего зависит и в чём он измеряется. Такой немаловажный для крыши…

Виды крыш

Вáльмовой называется крыша, имеющая четыре ската, причём, скаты расположенные с торцов…

Разновидности крыш домов — виды: скатная, мансардная, плоска

Односкатная мансардная крыша: описание и устройство

Разновидность кровли определяется углом наклона. В этом плане различают два вида:

  • Плоская, угол наклона которой составляет от 1,5 до 3 градусов.
  • Скатная, имеющая наклон от 10 градусов и выше.

1. Плоская

Угол наклона такой крыши не превышает 2-3 градуса. Формы их, как правило, идентичны. Различие вносит материал, применяемый для несущих конструкций.

В этом качестве может выступать металлический профиль с металлическими балками, монолитный железобетон или деревянные балки со сплошным настилом.

Кроме того, различаются они по расположению гидроизоляционного слоя и утеплителя.

В этом плане плоские кровли делятся на:

  • обычные;
  • инверсионные, где утеплитель расположен над слоем гидроизоляции.

В строительстве частных домов такой вид используется довольно редко, особенно в регионах с большим количеством осадков. Очистка кровли от снега несколько затруднительна, к тому же возможно застаивание дождевой воды. Поэтому при монтаже следует внимательно вывести угол наклона.

Но в этом случае имеются и положительные моменты. Во-первых, этот вариант позволит сэкономить средства. Во-вторых, поверхность крыши можно использовать для отдыха, настелив какое-либо декоративное покрытие. Можно обустроить на ее поверхности небольшой сад или газон. К тому же в случае ремонта нет необходимости полностью менять кровлю.

2. Скатная

Этот вид самый распространенный. Благодаря углу наклона осадки не скапливаются, а уходят по водостокам. Это значительно продляет срок службы не только кровли, но и всего строения.

По поверхности ската данный вид разделяется на:

  • односкатные;
  • двускатные;
  • четырехскатные.

Крыша с одним скатом довольно простой и удобный вариант для небольших строений. Чаще всего его используют для покрытия хозпостроек, гаражей, веранды. Она представляет собой одну плоскость.

Высота стен разная, что и обуславливает наклон крыши. Монтаж стропильной системы не представляет собой особых сложностей, так как она довольно проста. Каких-либо дополнительных деталей (ребер, коньков, ендовы, вентиляции) при ее монтаже не требуется, что значительно удешевляет процесс.

Еще одним несомненным плюсом является равномерное распределение нагрузки при осадках. Причем стек в ливневые каналы происходит в одном направлении.

Единственным их недостатком можно назвать слишком маленькое чердачное помещение. Но, опять же, в зависимости от угла наклона это помещение можно оборудовать в жилое используя пространство под низкой частью ската под лестницы, гардеробную и т.д.

Двускатная крыша считается классическим вариантом, наиболее распространенным по всему миру уже не одну сотню лет. Применяется при строительстве частных домов и имеет два ската, соединенных коньком и образующих в зоне фронтона треугольник. Ее монтаж несколько сложнее, чем в случае с односкатной крышей, но достаточно прост для самостоятельной установки.

Опорой такой кровли являются несущие стены строения, имеющие одинаковую высоту. Конструкция очень прочная, надежная, особенно в случае замкнутой стропильной системы. Осадки не задерживаются на ее поверхности. Она устойчива к порывам ветра.

Важно

В зависимости от планировки уклон скатов может быть различным – как одинаковым, так и асимметричным. Помещение под кровлей обустраивается как второй этаж. На скатах и фронтонах можно разместить окна.

Очень удобна в том случае, если возникнет желание выполнить какую-либо дополнительную пристройку в виде террасы или веранды. Для этого нет необходимости возводить отдельную крышу, нужно лишь откорректировать свесы карнизов.

3. Мансардная

Этот вид крыши, называемый еще ломанной, относится к двускатным. Планируется при строительстве домов, предусматривающих мансардное помещение. Стропила в этом случае устанавливаются по ломаной линии, что позволяет несколько увеличить высоту помещения. Все элементы стропильной системы связываются в единую конструкцию, обеспечивающую прочность.

Четырехскатная крыша имеет довольно сложную конструкцию. Основные среди ее разновидностей:

  1. Вальмовая. Вальмами называются треугольные скаты, располагающиеся на месте двух фронтонов. два других ската имеют форму трапеции. Углы наклона могут достигать 45 градусов, благодаря чему сход осадков происходит достаточно быстро. Окна встраиваются в скаты. Стропильная система достаточно сложная и трудоемкая, поэтому выполнять ее самостоятельно не рекомендуется. Состоит она из нескольких элементов:
    • Диагональные стропила.
    • Нарожники.
    • Рядовые стропила.
    • Подкосы.
    • Накосные стропила.
  2. Полувальмовая выступает как вариант вальмовой крыши. В этом случае два ската, выполненные в виде трапеций, прикрываются сверху двумя треугольными скатами (вальмами). Выглядит такая конструкция весьма оригинально.
  3. Шатровая. Все четыре ската треугольной формы такой крыши сходятся сверху в одной точке. Внешне напоминает шатер, отчего и произошло ее название. Причем вся конструкция отличается симметричностью. Коньковые элементы отсутствуют. Применяется чаще всего в квадратных или многоугольных строениях, в декоративных постройках – беседках. Наиболее актуальна для регионов с сильными ветрами, так как обладает повышенной устойчивостью к подобного рода явлениям. Монтаж такой крыши довольно трудоемкий. Это связано со сложной стропильной системой.
  4. Многощипцовая. Для строений, имеющих сложную архитектуру – многоугольные формы, боковые пристройки – применяется многощипцовая конструкция крыши. При ее строительстве используется множество различных элементов – ендов, коньков, ребер. Этим обусловлена сложность монтажа, для выполнения которого необходимо привлекать специалистов. Вследствие этого и стоимость такой кровли довольно высока. Хотя выглядит такое строение очень оригинально.

Существуют и другие виды крыш с довольно сложной формой, например, купольные и конические. Такие формы применялись, как правило, в старину, при постройке храмов, замков, башен. Сегодня при возведении частных домов они используются крайне редко.

Кроме конструктивных разновидностей крыши можно классифицировать и по материалу покрытия. Это не менее важная составляющая кровельной конструкции, защищающая строение от осадков. Поэтому и требования к материалу покрытия всегда высокие.

Виды крыш по материалу покрытия

Здесь можно выделить 5 основных видов:

  1. Рулонный.
  2. Листовой.
  3. Пленочный.
  4. Мастичный.
  5. Штучный.

1. Рулонная кровля

Этот вид предусматривает использование битумных, полимерных или полимерно-битумных материалов. Основой их является, как правило, стеклоткань, полиэстер или картон. Используются они для плоских крыш.

Основные среди них:

  1. Рубероид представляет собой плотный картон, пропитанный битумом и обработанный минеральным покрытием.
  2. Рубемаст, стекломаст (стеклорубероиды) более долговечны. Помимо картона в качестве основы при производстве используется стеклоткань, что делает материал по сравнению с рубероидом более прочным.
  3. Мембрана геосинтетическая представлена искусственным каучуком, ПВХ.
  4. Еврорубероид, основу которого составляют стеклохолст или полиэстер. Благодаря большому размеру полотен им можно покрывать достаточно большие площади. Количество стыков при этом минимально, что усиливает герметичность кровли.

Среди преимуществ рулонной кровли можно выделить:

  1. Устойчивость к коррозии.
  2. Высокая тепло- и звукоизоляция.
  3. Небольшой вес.

Недостатки:

  1. Пожароопасна.
  2. Выгорает на солнце.
  3. Впитывает влагу.
  4. При воздействии агрессивной среды возможны повреждения.

2. Листовая

Этот вид кровли подходит для скатных крыш. Используемые при этом материалы:

  1. Шифер представляет собой асбоцементные волнистые листы.
  2. Ондулин или еврошифер, в изготовлении которого применяются органические волокна.
  3. Профнастил – оцинкованные гофрированные листы с повышенной поперечной жесткостью.
  4. Металлочерепица представлена в виде полотен тонколистового алюминия, стали или меди, покрытых полимерами.

Преимущества листовой кровли, выполненной любым из этих материалов:

  1. Пожаробезопасность.
  2. Легкий вес.
  3. Долговечность.
  4. Устойчивость к любым погодным условиям.
  5. Простота в монтаже. Крепление листовой кровли производится на деревянную обрешетку саморезами.
  6. Влагоустойчивость.
  7. Экологичность.

Недостатком является низкая звукоизоляция и высокая теплопроводность.

3. Пленочная

Используемый материал для такой кровли – полимерная мембрана. Применяется в основном для плоских крыш общественных или производственных зданий. Срок службы до 20 лет. Дополнительная укладка гравия или бетонных плиток значительно увеличит износостойкость.

Преимущества:

  1. Высокая прочность.
  2. Устойчивость к механическим повреждениям.
  3. Простота в монтаже.
  4. Пожаробезопасность.

Среди недостатков такой кровли можно выделить лишь способность терять цвет под воздействием солнечных лучей и высокую стоимость.

4. Мастичная

Мастика представляет собой вязкие олигомерные вещества, которые, застывая, образуют мастичную пленку. Перед ее нанесением поверхность армируют стеклотканью. Затем в несколько слоев наносят мастику, разравнивая каждый слой.

Применяется при строительстве больших зданий с плоской крышей, причем не только промышленных, но и жилищных.

Преимущества:

  1. Отсутствие стыков.
  2. Прочность.
  3. Устойчивость к перепадам температур.
  4. Герметичность.
  5. Влагоустойчивость.
  6. Эластичность.
  7. Легкий вес.

5. Штучная

Применяется для скатных крыш. Представлена керамической и цементно-песчаной черепицей.

Преимущества:

  1. Пожаробезопасна.
  2. Морозоустойчива.
  3. Прочна.
  4. Эстетична.
  5. Долговечна.
  6. Проста в уходе.
  7. Имеет низкую теплопроводность.

Недостатки:

  1. Высокая стоимость.
  2. Тяжелый вес.

Выбор крыши

Выбор крыши производится на стадии планирования постройки. Здесь учитывается несколько факторов:

  1. Климатические условия, а именно температурный режим, количество осадков, сила ветра.
  2. Планировка строения – его форма, площадь, высота.
  3. Назначение чердачного помещения, предусматривается оно как жилое или будет использоваться как чердак.
  4. Желаемая декоративность.
  5. Финансовые возможности.

На основании этого планируется форма крыши. При этом необходимо учитывать сложность стропильной системы и всех составляющих конструкции.

При выборе материала для покрытия нужно руководствоваться его свойствами, которые обеспечат ее прочность и долговечность. Следует обратить внимание на вес материала, так как этот параметр некоторым образом влияет на степень трудоемкости монтажа.

Большое значение имеют такие характеристики, как:

  1. Звуко- и теплоизоляция.
  2. Влагостойкость.
  3. Износостойкость.

Кроме того, при выборе крыши по материалу следует учесть ее конструктивные особенности.

Блиц-советы

  1. Под зеленый уголок можно использовать не только плоскую крышу, но и двускатную. В этом случае угол наклона скатов не должен быть выше 25 градусов.
  2. Прочность кровельной конструкции напрямую связана со степенью ее сложности. Чем проще конструкция, тем она менее надежна.
  3. Угол наклона скатной кровли рассчитывается с учетом ветровых нагрузок региона.
  4. Любая кровля требует соответственного ухода. Необходимо время от времени осматривать ее на предмет каких-либо изъянов. Устранить небольшую погрешность гораздо легче, чем менять всю конструкцию.
  5. Приступать к монтажу кровли самостоятельно не всегда целесообразно. Не стоит экономить на этой важной составляющей строения.
  6. И, конечно, не стоит экономить на кровельном покрытии. От этого так же зависит, как долго прослужит крыша.
  7. Правильно подобранная конструкция, ее форма, материал для кровли обеспечит всему строению защиту от непогоды и каких бы то ни было повреждений.

Пошаговый процесс возведения односкатной крыши своими руками

Односкатная мансардная крыша: описание и устройство

Крыша дома может иметь множество конфигураций, выбор между которыми зависит от требований к фасаду здания, его конфигурации и пожеланий будущего владельца дома. Односкатная крыша своими руками – один из самых простых вариантов конструкции. Пошагово рассмотрено ее возведение и некоторые важные моменты.

Область применения и преимущества

Дома с односкатной крышей снижают финансовые и материальные затраты

Строительство односкатной крыши своими руками накладывает некоторые ограничения на возможность применения для тех или иных зданий. Устройство возможно для следующих случаев:

  • монтаж гаражной кровли;
  • устройство кровли над хозяйственными постройками;
  • монтаж стропильной системы небольших зданий.

Односкатная крыша своими руками имеет такие преимущества:

  • уменьшение расхода материалов;
  • снижение финансовых затрат и трудоемкости;
  • устойчивость к ветровым нагрузкам.

Основные элементы

Перед тем как построить односкатную крышу своими руками, необходимо изучить основные ее элементы. Схема простейшей кровли включает в себя следующие элементы:

Конструкция односкатной крыши

  1. Стропильные ноги. Сечение принимается в зависимости от пролета и снеговой нагрузки. Для частного домостроения правильно будет принять сечение 100х200 мм с таким шагом, чтобы расстояние между соседними стропилами было 0,58. Это обусловлено тем, что для утепления кровли чаще всего применяют минеральную вату, которую удобнее всего укладывать именно с таким шагом. Кроме того, высота стропильных ног не может быть меньше толщины утеплителя, а она для большинства регионов составит 150-200 мм. Монтаж может осуществляться с использованием двух типов стропил: цельные или составные (зависит от пролета). Если есть необходимость установки цельной доски на большой пролет, рекомендуется рассмотреть каркас из клееной древесины.
  2. Мауэрлат. Монтаж односкатной крыши предусматривает наличие двух точек опирания на мауэрлат для одной стропильной ноги. Мауэрлатный брус располагается в двух уровнях, обеспечивая уклон стропильных балок. Устройство опорного элемента возможно из бруса сечение 100х100 или 150х150 мм в зависимости от веса кровли.
  3. Подкосы. Каркас предусматривает наличие этих элементов при достаточно большой ширине здания и использовании составных стропил. Сечение подкосов можно принять 100х100 мм. Угол наклона относительно горизонтали60 или 45 градусов. Второе название такого элемента – подстропильная нога. Такая схема позволяет разгрузить стропила, уменьшить их расчетный пролет и прогиб.
  4. Лежень. Правильно будет опирать подкос не на перекрытие, а подложить под него лежень. Монтаж лежня осуществляется в специально подготовленную выемку в стене. При этом для домов из бетона или кирпича между стеной и брусом необходимо предусмотреть слой рулонной битумной гидроизоляции. Это предотвратит гниение и повреждение древесины. Сечение принимают равным 100х100 или 150х150 мм. Брус может быть сплошным по всей длине стены или прерывистым, только по опирание подкоса.
  5. Обрешетка.Предназначена для создания основания под кровельное покрытие. Устройство обрешетки при шаге стропил примерно 0,6 метра предполагается из досок толщиной 32 мм. Монтаж обрешетки может осуществляться разреженно или сплошным настилом. Для металлической черепицы сплошное основание не требуется, а для битумной оно необходимо. Для любого типа кровельного покрытия правильно укладывать сплошную обрешетку в ответственных местах. Для односкатной кровли таким участком станет карниз, здесь укладывают доски без разбежки на расстоянии 1 метр от края.

Конструкция мансардной крыши: особенности кровли и технология установки

Односкатная мансардная крыша: описание и устройство

Сегодня дома с мансардой пользуются популярностью среди владельцев загородных участков. Это не удивительно, ведь такие строения выглядят изящно и эстетично.

Стандартный дачный домик за счет обустройства чердачного помещения легко превращается в уютный и стильный коттедж. Мансарда позволяет эффективно использовать чердачное пространство и увеличивает полезную площадь частного дома.

При этом устройство комнаты на чердаке обойдется дешевле, чем обустройство полноценного этажа.

Часто мансарду устраивают в банях. На втором этаже можно сделать комфортную комнату для отдыха и сезонного проживания. Причем в таком помещении легко экономить на отоплении за счет тепла, которое идет из банного помещения с первого этажа. Давайте рассмотрим преимущества и недостатки мансардной крыши.

Преимущества мансардной кровли Недостатки
Не требует возведения полноценных стен и перекрытий для комнаты на мансардном этаже Большие расходы на внутреннюю отделку и обустройство мансардных окон
Привлекательный внешний вид и оригинальная конструкция, возможность создания необычного интерьера в мансардном помещении Сложная конструкция, устройство такой кровли трудно выполнить своими руками
Легко обустроить мансардные окна, которые обеспечат комфортное освещение в помещении Тяжелый вес крыши усиливает нагрузку на стены и фундамент деревянного дома
Чердачное помещение под такой кровлей быстро прогревается и долго сохраняет тепло Сложность инженерных расчетов кровли и расходных материалов, сложность создания проекта
Универсальная конструкция подходит для установки в регионе с любым климатом, количеством осадков и силой ветра Требует большое количество строительных и отделочных материалов
Устойчивая и надежная конструкция выдержит сильные ветровые и объемные снежные нагрузки Нужна усиленная тепло-, гидро- и шумоизоляция

Много интересных вариантов деревянных домов и бань с мансардой вы найдете по ссылке http://marisrub.ru/proekts/all-proekts. В каталоге представлен широкий выбор проектов, которые различаются по площади и планировке, дизайну и функциональности. Если вам не понравился ни один вариант, предлагаем создание индивидуального проекта!

Устройство мансардной крыши своими руками — процесс сложный, но реализуемый. Чтобы получить качественный результат, надо правильно рассчитать кровлю, подобрать надежные материалы и следовать технологии монтажа. Прежде чем устанавливать кровлю, нужно выбрать тип крыши и провести расчеты.

Виды мансардной кровли

  • Односкатная крыша — самая простая в расчетах и установке конструкция, которая представляет одну наклонную плоскость с опорой на несущие стены разной высоты. Несмотря на легкость монтажа, односкатная кровля редко используется для обустройства мансарды.

    Такая мансарда будет не очень удобной и практичной;

  • Двухскатная кровля — наиболее оптимальный вариант для обустройства мансарды, который состоит из двух скатов. Такая конструкция подходит для любого типа климата, со скатов легко сходит снег и стекает дождевая вода.

    Это простая и надежная крыша, которую можно устроить своими руками;

  • Ломаная кровля — оригинальная эстетичная, но сложная в устройстве конструкция. Но при этом излом скатов позволит максимально рационально использовать чердачное пространство.

    Такую крышу отличает надежность и устойчивость, функциональность и долговечность, привлекательный внешний вид;

  • Вальмовые четырехскатные крыши наиболее подходят для обустройства мансардного этажа дома. Однако они характеризуются сложными расчетами и установкой, поэтому такую систему сложно установить своими руками без привлечения специалистов.

Устройство и схема мансардной кровли

Тип и схему мансардной крыши составляют еще на этапе создания проекта деревянного дома. При планировке учтите, чем больше угол наклона кровли, тем меньше полезная площадь чердачного помещения.

В соответствии со строительными нормами, высота жилых комнат в мансарде не должна быть менее 2,3 метров.

Допускается меньшая высота на площади не свыше 50% общей площади кухни и жилого пространства в мансарде.

Подходящую высоту получают при помощи излома ската. В данном случае нижнюю часть крыши делают с крутым, практически вертикальным уклоном, а верхнюю часть выполняют пологой. Поэтому вальмовая конструкция наиболее подходит для обустройства мансарды. Но если вы планируете монтаж своими руками, выбирайте классическую двухскатную кровлю.

Рассмотрим основные элементы кровли:

  • Мауэрлат – деревянные  бруски сечением 100Х100-150Х150 м, которые устанавливают по периметру кровли. Они передают нагрузку от стропил к стенам дома;
  • Стропила —  бруски или доски, которые образуют главный контур крыши;
  • Балки перекрытия — доски для пола и потолка мансарды;
  • Стойки — вертикальные опоры из брусков, которые поддерживают стропильную установку;
  • Прогоны — бруски, которые устанавливают для горизонтальной опоры стропил;
  • Обрешетка — доски или бруски сечением 50х50 мм, на которые укладывают утеплитель и финишное кровельное покрытие.

Стропильная система — основа каждой кровли. Выделяют два типа конструкции. Висячие стропила передают горизонтальную нагрузку стен и имеют только две точки опоры. Такие стропила соединяют деревянной или металлической стяжкой.

Наслонный вариант предполагает, что стропила устанавливают с промежуточной подпоркой на внутренние стены дома. Лучший вариант стропильной конструкции — сочетание стропил висячего и наклонного вида.

Такой тип усилит надежность и прочность крыши, уменьшить расходы на материалы.

Общая технология установки стропильной системы

  • Расчет стропильной системы и кровли, подбор строительных и отделочных материалов;
  • Монтаж каркаса и опорных балок;
  • Возведение стропил;
  • Закрепление стропильной конструкции;
  • Установка ступенчатых скосов стен;
  • Гидро-, паро- и теплоизоляция кровли;
  • Устройство обрешетки;
  • Укладка кровельного покрытия;
  • Установка  водостока и мансардных окон;
  • Чистовая отделка.

Монтаж мансардной кровли по типу конструкции

Односкатная кровля отличается легким монтажом, главное, правильно выбрать угол наклона. Размер угла варьируется в пределах 5- 45 градусов.

Для регионов с частыми и сильными ветрами лучше брать меньший наклон, с обильными осадками — больший. Рациональным считается угол 30-40 градусов.

Самым легким станет обустройство крыши в виде прямоугольного треугольника. Но помните, что такая конструкция не выдерживает сильные нагрузки.

Двухскатная симметричная кровля наиболее подходит для монтажа своими руками. Такая конструкция имеет форму равнобедренного треугольника. В данном случае для дома шириной до шести метров подойдет крыша с углом наклона в 45 градусов, для более широких строений выбирают угол в 60 градусов.

Схему четырехскатной вальмовой кровли разрабатывают с учетом необходимости естественного освещения и установки мансардных окон в плоскости кровельного пирога. Такая схема предполагает использование прямых стропил без переломов и угловых ребер, которые начинаются от конька.

Мансардные окна не делают сразу в процессе монтажа стропильной системы! При установке только отмечают, где будут располагаться оконные конструкции и только после усадки деревянного дома устанавливают окна. Подробнее о монтаже окон в бревенчатом доме читайте здесь.

Расчеты и установка мансардной кровли — трудный процесс, который требует знаний и навыков.

Совет

Каждую работу, особенно по установке гидро- и теплоизоляции, нужно выполнять тщательно! Ошибки приведут к тому, что мансарда будет протекать, а деревянные элементы кровли покроются плесенью и сгниют.

Чтобы избежать таких проблем обратитесь к профессионалам! Мастера “МариСруб” рассчитают кровлю любой сложности и подберут нужные материалы, надежно и оперативно выполнят монтаж крыши под ключ!
