Окно в крыше и особенности его строения

Слуховое окно – это рама со стеклом, которая встроена в плоскость кровли. Оно может иметь самые разнообразные формы и конструкции, благодаря чему облик всего дома становится оригинальным и неповторимым и здание обретает свой собственный стиль.

Какими бывают слуховые окна? Виды слуховых окон определяют по форме крыши над окном и конструктивным особенностям: с плоской крышей;
· четырехугольное односкатное; · с вальмовой крышей; · треугольное; · четырехугольное с двускатной крышей; · панорамное с крышей трапецией; · мансардное; · круглое или полукруглое; · полностью стеклянное и много других вариантов.

Слуховые окна на крыше служат для проветривания помещения, в котором никто не живет, чтобы все деревянные конструкции не подвергались гниению.

Их используют в качестве двери на крышу для ремонта и обслуживания, а также как аварийный выход при пожаре и других происшествиях. Существует 4 главных типа слуховых окон: В щипцовой стене. Месторасположение такой конструкции – верх торцовой стены между скатами. Как правило, этот участок имеет треугольную форму. Такое слуховое окно довольно легко монтировать, так как никаких дополнительных конструкций для него не требуется.

Дормер. Такая конструкция располагается над скатом крыши и выступает над ним. Конструкция такого элемента непростая, поэтому при расчетах придется потрудиться. Самое главное – усилить несущую конструкцию кровли и хорошо гидроизолировать окно. Дормер в свою очередь имеет множество модификаций: двухскатный, односкатный, арочный, треугольный, встроенный, панорамный.


Антидормер. Является антиподом дормера, то есть устроено в самом скате крыши и не выступает за его пределы. Этот тип слухового окна мало распространенный, хотя его легче сконструировать и затрат на него идет меньше. Но при этом уменьшается полезная площадь чердачного помещения.

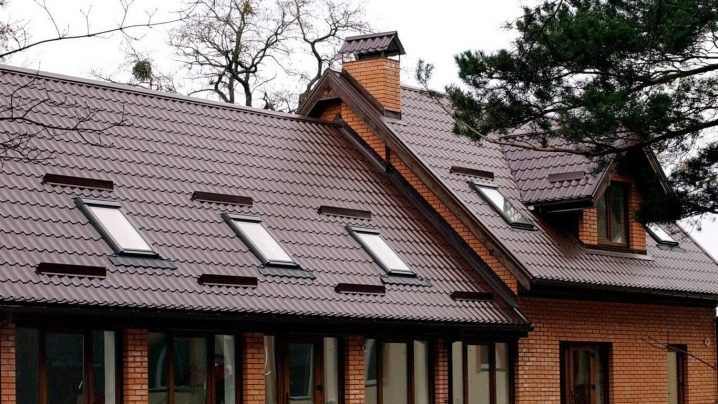

Наклонное окно. Другое название – мансардное окно, которой находится на одной линии с кровлей. Это самые современные конструкции, огромное разнообразие форм которых представлено металлопластиковыми изделиями. Особой красоты кровле они не придают, зато отлично справляются со своими функциями: пропускают поток света, не требуют монтажа дополнительных несущих элементов и прекрасно защищают от попадания влаги и воды. Полезные советы Если вам пришлась по душе подобная на крыше конструкция, чертеж должен быть готов еще на стадии разработки каркаса кровли. В процессе составления эскиза и проектирования нужно все хорошо продумать, включая виды окон, так и их количество и расположение.

Многолетний опыт показал, что не стоит размешать слуховые оконные конструкции вблизи фронтов, на малом расстоянии от конька и возле карнизов.

Обратите внимание

Шаг между окнами должен быть таким, чтобы можно было без труда уложить кровельный материал.

Если расстояние будет маленьким, в промежутках будет накапливаться снег, а профилактические осмотры крыши будут затруднены. Поэтому минимальный шаг между окнами – 80 см.

Нижний край оконного проема должен находиться на высоте около 90 см от уровня пола чердака. В выборе высоты хозяева свободны, это зависит от высоты потолка самой мансарды.

Видеоинструкция по монтажу слухового окна своими руками:

Монтаж окна

Устройство слуховых окон на кровле начинается сразу же после монтажа общей стропильной системы всей крыши. Все нужно предусмотреть заранее.

 Каркас под слуховое окно делают из брусьев, но иногда боковые стенки выкладывают кирпичом. При этом боковые стенки должны опираться на балки перекрытия и быть расположенными под прямым углом к наружной стене. Если проем окна слишком широкий, нужно компенсировать нагрузку. Для этого используют усиленные стропильные ноги (2-3 штуки вместе), обрамляющие оконный проем.

Специалисты не рекомендуют врубку перемычек в стропила, это ослабляет всю конструкцию. Оптимальный вариант для фиксации всех элементов – крепежные детали из металла. Повышенное внимание нужно уделять монтажу гидроизоляционного слоя. Сама конструкция окна утепляется таким же материалом, что и вся кровля.

Сам каркас для окна представляет собой еще одну миниатюрную крышу, поэтому при расчетах нужно быть очень внимательным. Отвечая на вопрос, как сделать каркас для слухового окна, приводим ниже последовательность работы: Оградить проемы подготовленными по размеру стропильными ногами из прочных деревянных брусьев, которые смогут выдержать нагрузку всего каркаса. Уложить поперечные балки, при этом самый нижний элемент должен находиться на уровне стены дома, а верхний – по личному усмотрению в зависимости от высоты окна.

Установить вертикальные стойки на нижнюю горизонтальную балку, которая находится на уровне внешней стены, и связать их с помощью верхнего поперечного бруса.

 Скрепить раму с верхней балкой, используя продольные брусья. Проверить расположение каркаса как по вертикали, так и по горизонтали. Уложить коньковый брус и стропильные ноги миниатюрной крыши окна. Лучше изготовить шаблон и по нему вырезать эти элементы. Обшить стенки с обоих сторон прочным влагостойким материалом.

Покрытие на крышу окна и на саму кровлю здания монтируют одновременно, чтобы крыша получилась цельной, прочной и качественной. При монтаже слуховых окон нужно быть очень внимательным, чтобы предполагаемое украшение кровли и дома не превратилось в его дефект.

Если же на чердаке у вас находится жилое помещение, то конструкция слухового окна служит для освещения. Правда специалисты утверждают, что такие проемы пропускают в дом намного меньше солнца, чем мансардные, так как боковые стенки препятствуют попаданию света внутрь. Устанавливать их можно на крыше практически любой конструкции – односкатной, двускатной, четырехскатной, ломаной, многощипцовой.

Возможны самые разнообразные варианты сочетания крыши дома с видом проема, а размещаться оно может как на самой крыше, так и на фронтоне.

Если вы выбрали для своего дома вариант с плоской крышей, то следует учитывать, что такое устройство должно быть оснащено дополнительными желобами для стока. Поэтому кровлю нужно сделать под уклоном примерно от 5 до 15º. Вариант четырехугольной формы с двускатной и односкатной крышей схож по устройству с окном с плоской крышей, но угол уклона скатов должен составлять от 15 º. На кровле частных домов и дач часто попадаются треугольные варианты. Вместо боковых стенок у него скаты.

Так можно его монтировать с меньшим количеством стыков, но и света в помещение будет попадать значительно меньше.

Очень интересно смотрится вариант округлой формы. Оно делает внешний облик дома очень необычным. Наиболее интересным вариантом как в плане функциональности, так и внешнего вида, является слуховое окно в виде зенитного фонаря. Оно делает дом визуально легче и воздушнее, а солнца в комнаты пропускает очень много.Важно

Мансардное окно крепится также между стропилами. Используют их на скатах 15 — 20º. Это преграда для потоков воды, поэтому устройство такого варианта очень сложное.

Изготовление данного изделия своими руками практически невозможно, поэтому лучше всего заказать готовые деревянные или пластиковые окна у специалистов. Готовые изделия от производителей имеют специальный оклад, который при открывании защищает помещение от попадания воды. Проектирование слухового окна Прежде чем создать чертеж вашего будущего слухового окна, следует ознакомиться с требованиями СНиП, так как выполнение строительных норм для устройства слухового или мансардного окна своими руками необходимо. Придерживаясь этих требований, вы получите надежное и долговечное изделие, с мощными эксплуатационными параметрами.

· Установка возможна, только если крыша имеет угол наклона от 35º;

· Надстройки нужно размещать на четко ограниченном расстоянии от наружных стен; · Створки должны быть не меньше размера 0,6 на 0,8 м, то есть размер проема должен составлять минимум 1,2 на 0,8 м.; · Если вы хотите сделать проем с вальмовой крышей, то он не будет продолжать стену дома. Что касается материалов, для обшивки используют медь, металлические листы, черепицу. Некоторые варианты могут иметь свою кровлю, выступы, водосточные желоба.

Если в крыше сделан очень большой проем, то он может служить балконом.

Исходя из того, какие параметры вашего дома, зависит и то, какие виды слуховых окон вы сможете сделать. Каркас слухового окна

Когда вы определили размеры вашего проема, следует разработать чертежи будущего изделия. Оно должно не только выполнять свои функции, но и украшать фасад дома.

Специалисты утверждают, что общая ширина слуховых отверстий должна быть больше половины ширины мансарды. После того, как вы составили чертеж, можно начинать устройство изделия своими руками. Изготовление нужно начинать тогда, когда устанавливается несущая система крыши всего строения.

Кровля проема имеет свои собственные несущие конструкции и обрешетку, если она двускатная – то и свой конек. Конструкция слухового проема похожа на конструкцию крыши дома, только миниатюрную.

Сначала выполняют фронтоны на кровле дома, потом крепят коньковый брус и стропила. В нужных местах делают проемы. Их ограждают очень прочными стропилами, так как они будут нести на себе всю нагрузку. Можно использовать двойные и даже тройные стропила. После этого, на стропила, поперек крепят балки. Нижняя балка будет размещаться на уровне наружной стены строения. А верхняя – как предусмотрено размерами будущего окна.

Далее на нижележащую балку кладут стойки, которые сверху соединяют бруском. Дальнейшее устройство предполагает связывание конструкции с верхней балкой с помощью брусьев. В последние годы все больше распространяется использование мансардных окон. К тому же, занимая одну и ту же площадь кровли, они дают больше света, благодаря наклону, кроме того, их гораздо проще устроить.

И все же часто возникает дилемма: что выбрать? Если дом построен достаточно давно и необходимо придерживаться некоторых архитектурных рамок, то в таком случае, скорее всего, подойдет слуховое окно. Если же дом построен сравнительно недавно и вы просто решили сделать жилой мансарду вашего дома, тогда может подойти и мансардное.

Для начала давайте рассмотрим слуховую разновидность. Для ее устройства нужны специальные ниши, которые должна иметь кровля. Каркас стропильной фермы и боковых стен требует большого количества соединений с основной кровлей, его довольно сложно сделать «на глазок».

Потому нужен чертеж, созданный хорошим специалистом. Фронтон и боковые стены обшивают строительной фанерой и обшивают фасадным материалом. На крышу укладывают кровельные материалы на одном уровне с основной крышей.

Примыкание слухового окна к крыше гидроизолируют и утепляют.

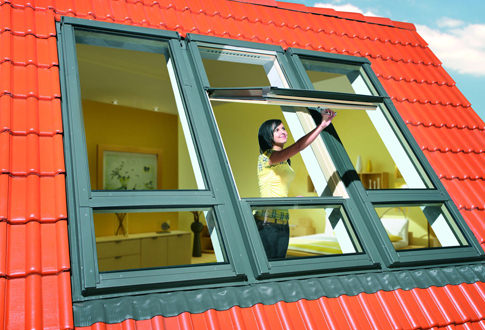

Мансардное окно крепится между двумя стропилами. Мансардные служат преградой для потоков воды, потому такую конструкцию обычно обустраивают в основном на крышах, имеющих 15-20 градусов наклона.

Современные мансардные окна – это достаточно сложные конструкции, имеющие хорошую защиту от протечек и холода. Самостоятельно изготовить его, да так, чтобы оно получилось качественным и надежным, будет очень сложно. Поэтому вы облегчите себе жизнь, просто купив его у надежного производителя.

Совет

Крепление к кровле осуществляется с помощью опорной пластины. Чтобы отводить воду, в раме есть специальный оклад, представленный металлической рамкой, которая расположена по периметру. Для того чтобы открыть его, в конструкции имеются фрикционные петли, которые расположены чуть выше центра окна.

Они открывают оконную раму так, чтобы вся вода, которая в нее попадает, стекала на крышу и не попадала внутрь.

ДЕЛАЕМ ОКОННЫЙ ПРОЕМ В ГОТОВОЙ КРЫШЕ В частных домах нередко появляется потребность в оконном проеме в крыше. Полностью переделывать крышу – довольно долгое и дорогостоящее занятие, потому есть возможность с помощью нескольких приемов сконструировать слуховой проем. Определяем, где будет окошко

Параметры окна должны занимать не больше 10% от площади пространства под ними. Большие окна на кровле провоцируют большую потерю тепла. Кроме того, стекла у них недостаточно прочны и не так устойчивы к воздействиям извне, как это необходимо. Оптимальный вариант – позиционирование окна четко по центру между двумя несущими балками кровли.

Монтируем оконную раму

Вырежьте нужное отверстие для оконного проема в шифере и начните монтаж оконной рамы. Ее устанавливают на несущие стропила крыши с помощью специального деревянного каркаса 40х50 мм.

Лучше крепить ее к стропилам с помощью нержавеющего материала. Каркас монтируют саморезами по дереву с плотной фиксацией к стропилам.

Также можно смонтировать каркасное слуховое окно, которое будет параллельным крыше дома, но подобные сложные конструкции лучше доверять профессионалам.

Герметизируем и отделываем оконный проем Герметики, которые подходят для этого: · паронепроницаемая герметичная саморасширяющаяся лента; · акриловый; · битумный;

· силиконовый.

Лучше всего подходит саморасширяющаяся лента, уложенная слоем по периметру. Сверху щели можно герметизировать акриловым материалом. Такие действия лучше совершать в теплую и сухую погоду. Если же вы решили возвести слуховое окно своими руками, тогда поговорим об этом немного подробнее.

РАЗНОВИДНОСТИ СЛУХОВЫХ ОКОН

Слуховое окно с плоской крышей обычно монтируют с водосточными желобами, поэтому крыша должна иметь уклон от 5 до 15 градусов. Конструкция четырехугольной формы с односкатной или двускатной крышей похожа на окошко с плоской крышей, но она обязана иметь немного больший уклон скатов, минимум от 15 градусов.

Обратите внимание

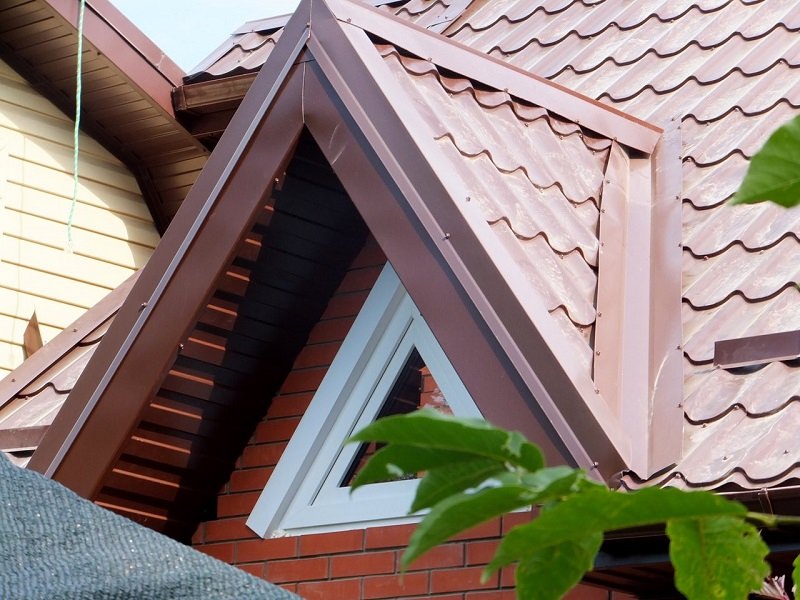

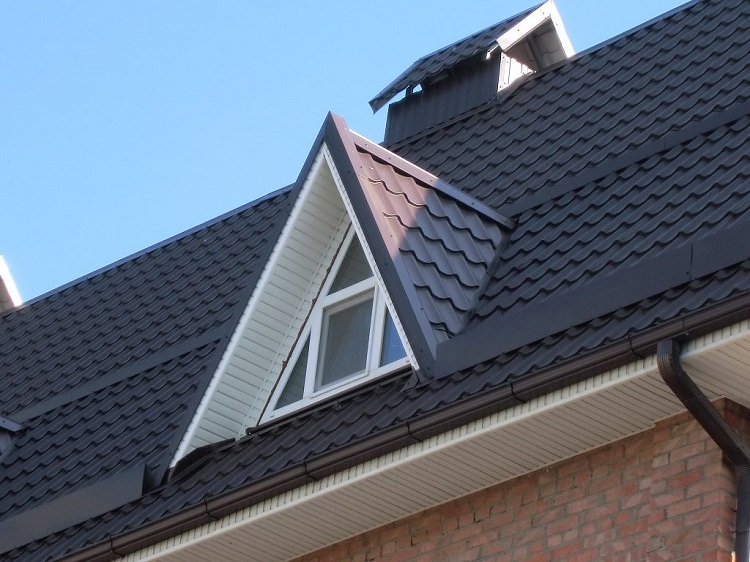

Слуховое окно треугольной формы чаще всего встречается на крышах загородных домов и коттеджей. Такая конструкция не имеет боковых стен, их место занимают скаты кровли.

Это приводит к уменьшению количества гидроизоляционной работы, но в то же время снижает освещенность мансарды, если фасадная часть такого окна не направлена на фасад дома. В последнее время появилось интересное решение в виде круглой формы.

В народе такие конструкции называют «рот лягушки» или «летучая мышь».

Самым функциональным является окошко в виде зенитного фонаря. Визуально это легкая конструкция, не утяжеляющая крышу, да и освещает мансарду превосходно.

Специалисты обычно придерживаются следующих цифр при составлении чертежей, определяя количество и размер слуховых окон: общая ширина обязана не превышать половину ширины мансарды, нижние края слуховых окон должны находиться на высоте 0,9 м от пола; чем выше расположение слухового окна, тем лучше происходит освещение.

Каркас

Каркас слухового окна монтируется в то время, когда происходит монтаж системы стропил кровли. Если крыша двускатная, в каркасе имеется своя обрешетка и свои стропила. В основном это отдельная мини-крыша.

Когда возводится стропильная система, в тех местах, где планируются слуховые окна, нужно предусмотреть проемы, которые ограждают стропильные ноги с повышенной прочностью, потому что они должны будут принять на себя массу конструкции слухового окна.

Потом на стропильные ноги укладывают поперечные балки: верхнюю – согласно размерам окна, а нижнюю – на уровне внешней стены дома. На нижнюю балку устанавливают вертикальные стойки, которые связывает по верху поперечный брусок. Получаем раму, которую скрепляем продольными брусьями с верхней балкой, которую уложили на усиленные стропила. Так мы получаем каркас, но пока без стропильной системы самого окна. Систему стропил на мансарде делают, следуя образу основной конструкции кровли. Каркас треугольного окна Устанавливая балки-перемычки, нежелательно делать врубки в стропильные ноги основной конструкции кровли, дабы не допустить ослабление несущей способности. Крепление всех элементов каркаса выполняется с помощью металлических крепежных деталей. После проверки каркаса по горизонтали и вертикали можно устанавливать коньковый брус и маленькие стропила крыши слухового окна. Вырезают стропила согласно шаблону – это неплохо упрощает работы. Боковые стенки обшивают влагостойким материалом. Крыша окна монтируется одновременно с выполнением кровельного материала на основную крышу. Правильно гидроизолируйте стыки слухового окна и основной кровли, чтобы не было протечки. Если вы сделали каркас, то далее нужно сделать его стропильную систему. Когда вы ставите балки-перемычки, то нельзя вырубывать в несущих балках основной крыши выемки под них. Так стропила могут утратить свою несущую способность. Крепить все элементы нужно на металлические крепежи. Далее следует проверить каркас во всех направлениях, после чего приступают к монтажу конькового бруса и несущей конструкции оконной крыши. Стропила можно вырезать шаблонно, что заметно упростит устройство проема. Стенки обшивают материалами, устойчивыми к влаге, а кровлю делают вместе с монтажом кровли всего дома. Особое внимание нужно уделить изоляции стыков от влаги, чтобы исключить протечки. В качестве изоляционных материалов используют мембраны, герметики из силикона, прижимные планки. Если вы хотите сделать мансардное окно своими руками, то такое устройство устанавливают прямо в кровле. Преимущество их в том, что они пропускают больше солнечного света в комнаты, а монтаж происходит намного быстрее. Как сделать такое окно в готовой крыше? Часто у хозяев домов возникает необходимость установить слуховое окно уже в готовой кровле. Переделать ее полностью – занятие не из дешевых, в следствии чего многих интересует, как сделать такое окно самостоятельно. Изготовление такого варианта совсем не сложное. Размещать слуховое окно лучше по центру между несущими балками. Так окно будет прочнее и устойчивее. В материале кровли вырезается проем. После устанавливают раму на несущие стропила. Крепят ее саморезами, фиксируя очень плотно.

Оконный проем следует тщательно загерметизировать битумным, силиконовым или акриловым герметиком или паронепроницаемой лентой.

Люкарна: роскошный элемент загородного дома

Окно в крыше и особенности его строения

Фев 27/14

Надстройки различной формы над крышей или встроенные в нее плоские окна называются слуховыми. В давние времена этот вид мансардного окна стал известным как люкарна, и даже сегодня многие именно так его и называют.

В наше время люкарна или слуховое окно преимущественно рассматривается как стильная и необычная декоративная деталь крыши дома. Однако многие забывают, что, помимо своей красоты, этот кровельный элемент выполняет множество практических задач. В этой статье «Дом Мечты» расскажет об истории люкарны, ее разновидностях и характеристиках.

Слуховое окно люкарна

Что такое люкарна и когда она появилась

Люкарней принято называть надстройку над скатом чердачной крыши с окном на фасаде. Эту конструкцию также называют «слуховым» или мансардным окном.

Люкарни стали визитной карточкой архитектурного стиля, господствующего на рубеже поздней готики и раннего Ренессанса.

В эту эпоху мансардное окно являлось лишь красивым декоративным элементом и единственной возможностью проветривания чердака здания.

Важно

Не редко фасад люкарни украшался богатой лепниной, позолотой и мозаичной кладкой. Во многих странах Европы именно на ней устанавливались отличительные домовые знаки. В Англии ближе к XVI веку слуховое окно стало обязательной составляющей дома богатых людей. А во Франции этим кровельным элементом было принято оснащать замки и дворцы.

История слухового окна в крыше

Люкарна в крыше

Возможно, окно-люкарна так и осталось бы лишь декоративным элементом, придающим зданию претенциозность и вычурность, но постепенно население Европы начало увеличиваться, из-за чего возникла потребность в дополнительной жилой площади.

На основе возникшей потребности власти приняли решение сделать чердачные помещения жилыми, и оконный проем в крыше стал единственной возможностью освещать и проветривать комнаты под кровлей.

И даже в наше время мансардные этажи часто используются как жилые помещения, поэтому люкарна – это не только возможность привнести в свой дом нотки классических стилей, но и важный функциональный элемент.

Мансардное окно люкарна с балконом фото

Наклонное слуховое окно

Виды слуховых окон

Виды и характеристики люкарен рознятся в зависимости от конструкционных особенностей крыши, а также формы окна. Чаще всего встречается следующая классификация мансардных окон:

  • С плоской крышей. Наклон кровли в этом случае колеблется от 5 до 15 градусов. Конструктивные особенности люкарни с плоской крышей позволяют максимально освещать и проветривать помещение. Однако для комфортной эксплуатации такое слуховое окно обязательно должно быть оснащено водостоком.
  • С односкатной крышей. В этом случае угол наклона кровли составляет минимум 15 градусов. В зависимости от декоративных задач, форма крыши может быть как прямоугольной, так и трапециевидной.
  • С двускатной крышей. Слуховое окно с двускатной крышей позволяет максимально увеличить пространство чердачного этажа, в связи с чем, этот вид люкарни чаще всего устанавливается в жилых помещениях.
  • С вальмовой кровлей. Данный вид слуховых окон оснащен двускатной крышей, что позволяет максимально расширить размер полезного пространства.
  • Треугольные, круглые и полукруглые окна. Как правило, окна необычной геометрической формы используются с целью придания строению определенного стиля. Они отлично вписываются в общую кровлю, интересно меняя ее форму.
ЧИТАТЬ ТАКЖЕ:  Банная печь на газу: газовые печки, печь на газу и дровах, установка каменки в сауне в доме – всё о банях

Выступ над крышей люкарна

Характеристики люкарен

В наше время мансардное окно чаще всего устанавливается либо во время реконструкции старинных зданий, либо с целью максимального использования полезной площади мансардного этажа. Во втором случае при проектировании люкарни очень важно учитывать главные функциональные задачи – возможность расширения пространства, дополнительного освещения и комфортного проветривания.

Размер и форма слухового окна определяется в зависимости от конструктивной особенности кровли. Кроме того, еще на этапе проектирования важно определиться с местом, где будет располагаться люкарна, ведь от этого во многом зависит ее функциональность.

Люкарна в крыше фото

Например, люкарни, расположенные в торцевых мансардных стенах, отличаются высоким удобством эксплуатации, однако рассматривать их как источник дополнительного освещения не имеет смысла.

Окна, расположенные вертикально, рекомендуется монтировать при очень низких крышах, когда из-за небольшого угла наклона они буквально нависают над домом. Вертикальное слуховое окно позволяет увеличить площадь мансарды и степень освещенности.

Однако, конструктивные особенности этой люкарни изменяют геометрию кровли, из-за чего усложняется процесс расчистки снега и нарушается воздухообмен в помещении. Чтобы снизить эти проблемы, вместе с окном обязательно нужно монтировать водоотвод.

Вертикальное окно люкарна придает зданию некой громоздкости и помпезности, поэтому чаще всего их возводят на больших загородных домах. Но слуховые окна такого плана вполне гармонично вписываются буквально в любой архитектурный стиль.

Вертикальная люкарна

Еще одной разновидностью вертикальной люкарни являются так называемые «утопленные» мансардные окна.

Их отличие от слухового окна предыдущего типа проявляется лишь в том, что само оконное полотно монтируется вглубь конструкции.

«Утопленные» люкарни наиболее удобно использовать в тех случаях, когда необходимо оборудовать выход на террасу или балкон. Однако они практически не дают дополнительного освещения.

Виды слуховых окон

Виды люкарен для крыши

Самым популярным мансардным окном является люкарна наклонного типа. Особенность этой конструкции заключается в том, что угол наклона окна повторяет угол наклона крыши, благодаря чему освещенность мансардных помещений увеличивается в среднем на 50%.

Поскольку в этом случае люкарна выступает как составная часть кровли, она не разрушает геометрию крыши и не вносит дисгармонию в ее форму. Однако нужно учитывать, что окно в крыше практически невозможно установить самостоятельно, ведь его монтаж должен включать в себя гидроизоляцию, проведение защитных процедур, а также утепление.

Кроме того, не стоит располагать слуховое окно на солнечной стороне дома, поскольку в этом случае освещенность будет слишком яркой.

Люкарна в крыше с балконом

Мансардное окно фото

Совет

Не зависимо от типов и формы, люкарна всегда является оригинальным украшением дома. Однако чрезвычайно важно, чтобы эта конструкция гармонично вписывалась в стиль и цвет кровли, создавая с ней цельный ансамбль.

Окна на крыше дома: инструкция по строительству. Как сделать окно на крыше своими руками. Как сделать слуховое окно в крыше. Строительство и принципы монтажа мансардных окон

Окно в крыше и особенности его строения

Крыши жилых домов бывают очень разными, но наибольшей популярностью пользуются конструкции с покатыми скатами.

Они позволяют обустроить просторный чердак, обеспечивают естественный и быстрый сход дождевых вод и снега, придают сооружению уютный и завершенный облик.

Кроме того, в покатых крышах можно организовать дополнительное окно для вентиляции, освещения и просто для красоты. О том, как сделать окно в крыше, читайте в этой статье.

Зачем нужны окна в крыше?

Окна, встроенные в кровлю, бывают мансардными и слуховыми, но суть от этого, по большому счету, не меняется. Изначально такие окна были предназначены для проветривания чердака, но позже они стали использоваться для дополнительного освещения и визуального расширения пространства.

Так, когда в Европе наблюдалось перенаселение, люди искали возможность использовать каждый квадратный метр жилой площади с пользой, поэтому делали из чердаков дополнительные комнаты.

А чтобы меньше тратиться на освещение, расширили и модифицировали маленькие слуховые окошки, превратив их в дополнительный источник естественного света.

Кстати, а вы знаете, почему слуховые окна так называются? Видео ниже ответит на этот вопрос:

Итак, зачем же сегодня многие ставят слуховые окна на крыше:

  1. Они дают дополнительное освещение чердачного помещения.
  2. Обеспечивают регулярную и качественную вентиляцию подкровельного помещения, что продлевает сроки эксплуатации материалов пирога.
  3. В отдельных случаях чердачное окно обеспечивает дополнительный выход на крышу для ее профилактического ремонта.
  4. Красиво оформленное слуховое или мансардное окно придает оригинальный внешний вид архитектурной композиции.
  5. Могут служить дополнительным аварийным выходом.

Виды окон

Прежде чем заниматься установкой окна в крышу, следует разобраться в разновидностях таких конструкций. Слуховые окна выглядят как маленькие «домики» с двумя скатами.

Мансардные же размещаются вровень со скатом основной кровли и не защищены навесом, поэтому пропускают больше солнечного света. Иными словами, слуховые окна располагают вертикально, а мансардные – горизонтально (повторяют геометрию ската кровли).

Соответственно, для вертикальных окон необходимо строить дополнительный каркас, что будет описано далее.

В большинстве случаев слуховые окна выглядят как треугольники. Главная особенность их в том, что фронтонная сторона не утапливается внутрь, а стоит в единой плоскости с фасадом.

В остроугольных кровлях можно располагать на фронтоне окна с большими рамами, используя оригинальные детали, похожие на своды соборов.

Если же вы собираетесь ставить окно с односкатной крышей, то на ней следует разместить отдельные водосточные желоба. Минимально допустимый уклон такой крыши составляет 5-15°.

Несмотря на то что сегодня многие выбирают слуховые окна, большинство все же отдает предпочтение мансардным конструкциям. Поскольку они располагаются в одной плоскости с кровлей, то способны пропускать больше света, занимают меньше места, да и сделать их гораздо проще.

Обратите внимание

И все-таки, какой тип окна выбрать? Если вы живете в старом доме с характерными архитектурными признаками своей эпохи, то лучше всего построить слуховое окно. Для более современных конструкций подойдут мансардные окна. Для монтажа первых нужны специальные ниши в кровле, поскольку каркас стропильной системы и боковин окна нуждается в большом количестве мест крепления с основной кровлей.

Мансардное окно достаточно закрепить между стропилами кровли. Они будут выполнять функцию барьера для водных потоков, а потому их лучше ставить на покатых крышах с углом наклона 15-20°.

Окна мансардного типа представляют собой довольно сложные конструкции с продуманной защитой от холода, ветра и влаги.

Изготовить такое окно самостоятельно не представляется возможным, поэтому разумнее всего приобрести его в соответствующей фирме.

Монтаж слухового окна

Поскольку конструкция слухового окна на крыше очень сложная, прежде чем приступать к его строительству или отправляться в магазин за материалами, необходимо составить подробный чертеж. На изображении ниже показана одна из возможных схем обустройства на двускатной крыше.

Совсем необязательно размещать окна в один ряд, они будут красиво смотреться и на разных уровнях. Нижний край должен быть расположен в 90 см от пола чердака, а высота окна может составлять 1,5-2 м или выше, на сколько позволяет потолок помещения. Логично, что чем выше окно, тем больше света оно будет пропускать.

Изготовление каркаса

Обустройство слухового окна нужно начинать с разработки и обустройства каркасной системы. Лучше всего делать это одновременно с монтажом стропильной системы общей крыши.

В подобной конструкции предусмотрена своя коньковая балка, стропила и обрешетка, на которую потом будут уложены слои кровельного пирога.

Говоря проще, чтобы получить слуховое окно, надо на крыше соорудить еще одну такую же крышу в миниатюре.

Специфика проведения монтажных работ:

  1. Оградите проемы окна стропильными ногами. Для их изготовления рекомендуется выбирать высокопрочные материалы, которые смогут выдерживать нагрузку от всех конструктивных элементов окна, включая стеклопакеты, обрешетку и кровельное покрытие.
  2. Уложите поперечные балки – нижняя должна находиться на одном уровне с наружной стеной, а место крепления верхней зависит от того, насколько высоким вы захотите сделать окно.
  3. Установите вертикальные стойки, оперев их на нижнюю балку, после чего свяжите их в верхней части поперечиной.
  4. Продольными брусьями скрепите получившуюся раму с верхней балкой, которая упирается на стропила.
  5. В результате у вас получится каркас, который впоследствии нужно дополнить стропильной системой. Ее строят по тому же принципу, что и для основной кровли дома.

Когда вы обустроили каркас, проверьте его расположение в пространстве, скорректировав вертикаль и горизонталь при помощи строительного уровня и отвеса. Перекосов нельзя допускать ни при каких условиях, даже минимальных. Только после этого можно начинать укладывать конек и стропила крыши окна. Их следует вырезать из дерева по заранее подготовленному шаблону.

Боковины окна рекомендуется отделывать гидрофобными материалами.

Лучше всего монтировать кровельное покрытие основной крыши и слухового окна в одно и то же время, обращая особое внимание на потенциальные места протечек.

Это могут быть различные стыки, углы, места выхода труб и вентиляционных отверстий. Делайте там усиленную гидроизоляцию при помощи мембран, прижимных планок и силиконовых атмосферостойких герметиков.

Монтаж ендов

Технология строительства и установки слухового окна кажется очень схожей с обустройством обычной многощипцовой кровли, однако здесь есть несколько весомых различий. Так, обычно скаты у многощипцовой конструкции расположены под одним углом.

Уклон навеса окна составляет 64°, и если его установить на кровлю с уклоном 40°, то для этого потребуется соорудить нестандартные разжелобки или енды. При этом верх и низ строят по разным технологиям.

Для строительства верхушки применяют накосные стропила и на них опирают нарожники под углом 64°.

Как делают подобные окна на крыше дома:

  1. Перенесите на пол центральную точку пересечения ендовой балки с коньком.
  2. По линейке проведите линию от этой отметки к углу боковой стенки и к коньковому брусу. Эти две линии будут проекцией коньковой балки и енда в горизонтали.
  3. Найдите угол между этими двумя линиями и под этим углом запилите нижний торец ендовой балки, чтобы он смог четко пристать к боковой стенке.
  4. Натяните шнурок или леску между коньком и углом боковины и найдите угол среза верхней части балки. Измерьте дистанцию между этими точками — это и будет длина ендовой балки.
  5. Перенесите линию проекции на боковой брус и измерьте протяженность нижнего торцового среза.

Когда с измерениями покончено, выполните разметку заготовки в точке установки балки, разрежьте ее по длине и сделайте запилы на краях под углом 18° и 72° и поставьте их на место.

В нижней части окна, где внутренняя поверхность мягкой крыши спрятана боковыми стенками и незаметна со стороны мансардного помещения, специалисты прибегают к упрощенному методу монтажа разжелобка.

На обшивку кровли прибивают ендовую балку и опирают на нее торцы стропил кровли окна. Соответственно, эту работу выполняют после укладки обшивки основной кровли фанерой или другим листовым материалом.

Чтобы увеличить прочность такой обшивки, настилать листы лучше всего от боковых стен окон.

Как узнать габариты и месторасположение опорной балки:

  1. Между концом стропильной балки и внешним концом фронтона натяните специальный меловой шнурок.
  2. Отбейте шнурком меловую линию.
  3. Измерьте протяженность этой линии и вырежьте заготовку.
  4. Срежьте ее внешний боковой конец под углом 64°.
  5. Прибейте балку вдоль меловой разметки.

Заготовки нижних стропил проще всего делать по шаблону, а перед монтажом только подпилить концы до требуемых размеров. После установки всех деталей остается лишь обшить крышу окна влагостойкой фанерой и кровельным материалом.

Укладывать фанеру следует сверху от коньковой балки, особенно если вы работаете с крутыми скатами. Встаньте на самую верхушку и расположите цельный фанерный лист, расположив его четко вдоль верхнего торца конька.

После его фиксации можно спуститься вниз, измерить и подогнать остальные угловые детали.

Монтаж мансардных окон

Установить окна в мансардной крыше будет намного проще, ведь для них не потребуется строить персональные «домики». Но именно по этой причине к таким конструкциям предъявляются повышенные требования. Так, необходимо соблюдать предельную точность в измерениях, сделать очень жесткую раму и проследить, чтобы все окно обладало повышенными теплофизическими характеристиками.

Конструкция мансардного окна напоминает слоеный пирог из всевозможных изоляционных деталей, защелок и примочек. Мы уже говорили ранее, что сделать такое своими руками не получится, поэтому лучше ознакомиться с предложениями на рынке и выбрать наиболее подходящее.

Чтобы правильно установить окно, надо знать из чего оно состоит:

  1. Маркизет – защита от внешних механических воздействий.
  2. Оклад – может быть выполнен из различных материалов и подбирается в зависимости от кровельного покрытия, что позволяет расположить окно максимально вровень со скатом крыши. Оклады бывают гладкими, для крыш из битумной черепицы с волной не больше 8 мм, 16 мм, 30 мм и т.д.
  3. Мансардное окно – собственно, сам стеклопакет.
  4. Защитный контур для тепло- и гидроизоляции.
  5. Жалюзи либо шторы – зачастую не идут в комплекте и приобретаются отдельно в соответствии с дизайном интерьера мансарды.
  6. Внутренние откосы.

Когда вы определились, сколько окон нужно установить в крыше, и каковы будут их размеры, следует сделать разметку. Для этого обозначьте их месторасположение изнутри, поставив метки с запасом в 2-3 см справа и слева и в 10-15 см – сверху и снизу.

Как поставить мансардное окно:

  1. Вырежьте кусок гидроизоляционного материала в соответствии с размерами окна, оставив запас около 20 см с каждой стороны.
  2. Снимите сектор основной кровли, где будет расположено окно, или вырежьте его.
  3. Удалите при необходимости детали стропильной системы, мешающие работе.
  4. Прибейте в нижней части на расстоянии в 8-10 см от обрешетки опорный брус с сечением 50 мм.
  5. Прибейте к брусу нижнюю часть гидроизоляционного полотна.
  6. Верхний конец гидроизоляции прикрепите к верхней обрешетке.
  7. Вытащите боковые края гидроизоляции наружу.
  8. Крепеж рамы осуществляется в соответствии с особенностями конструкции. Поскольку окна от разных производителей немного отличаются, то будет полезно ознакомиться с прилагающейся в комплекте инструкцией или проконсультироваться непосредственно у представителя фирмы.
  9. После установки рамы прикрепите к ней кронштейны. Нижние фиксируйте накрепко, а верхние сразу сильно не затягивайте, поскольку они еще пригодятся для корректировки положения створки.
  10. К верхней части рамы прикрепите утеплитель.
  11. Внизу теплоизоляцию уложите на опорный брус.
  12. Установите створку и отрегулируйте плотность ее прилегания при помощи верхних кронштейнов. После этого их можно окончательно затянуть.
  13. Прикрепите боковые концы гидроизоляционного полотна к раме, а затем уложите туда утеплитель.
  14. В верхней части установите дренажный желоб в соответствии с конструктивными особенностями данной модели окна (возможно, снова потребуется консультация производителя).
  15. Расположите вокруг окна фартук, который защитит его от протечек, и прикрепите его к раме, верхней обрешетке, опорному брусу и стропилам. Края фартука просуньте под обрешетку, а верхнюю часть заведите под желоб.

Как видите, установка окон в крыше дома довольно сложна и сопряжена с определенным риском. Если вы все же решили, что справитесь с этой работой самостоятельно, позаботьтесь о личной безопасности и приобретите качественное снаряжение для высотных работ.

Как сделать слуховое окно на крыше своими руками — пошаговая инструкция

Окно в крыше и особенности его строения

Существует множество вариантов конструкций крыш зданий. Наиболее часто как в гражданском строительстве, так и в частном секторе для административных и жилых строений обустраиваются покатые кровли.

Они обладают рядом преимуществ и часто оборудуются слуховыми окнами, которые вполне возможно сделать своими руками.

Их форма и расположение могут отличаться друг от друга, но все они выполняют одинаковые функции.

Назначение

  • Освещение подкровельного пространства (мансардного или чердачного помещения).
  • Его качественная вентиляция.
  • В отдельных случаях – прямой выход на крышу для ее профилактического осмотра и проведения ремонтных работ.

  • Часто играют роль неотъемлемой части всей архитектурной композиции, и иногда – и аварийного выхода.

Современные слуховые окна представляют собой не только небольшие домики со своими стенками и перекрытием, но имеют и множество других конструктивных вариантов.

 По исполнению они подразделяются:

  • с плоской, с одно- или двухскатной, вальмовой крышей;
  • панорамные;
  • мансардные (встроенные);
  • цельностеклянные («зенитный фонарь»).



Само окно может быть различной формы: круглое, квадратное, прямоугольное, треугольное, овальное. Но, независимо от его конструкции, при сооружении необходимо придерживаться определенных общепринятых норм.

Если планируется обустройство слухового окна, то это должно быть учтено еще на этапе возведения стропильной системы здания.

Что предусмотреть

Крутизну ската

Для предотвращения проникновения влаги в чердачное помещение (мансарду) в районе окна необходимо обеспечить ее естественный сток с кровли. Поэтому уклон должен быть не менее 50 для плоских крыш и от 150 и выше – для «скатных».

При определении крутизны необходимо ориентироваться и на особенности климата в месте проживания (интенсивность осадков, господствующие ветра, расположение дома). Поэтому нужно подбирать наиболее компромиссный вариант.

Форму

Наиболее «выгодная» – треугольная.

Такая конфигурация оконного проема привлекательна тем, что «линия соприкосновения» каркаса домика слухового окна с крышей значительно меньше, чем у квадратного или прямоугольного профиля.

Именно здесь наиболее вероятно проникновение влаги в подкровельное пространство. Выбор окна треугольной формы значительно уменьшает объем обязательных работ по гидроизоляции этого проблемного места.

[box type=»info» ]В то же время необходимо учесть, что такая форма оконного проема несколько снизит освещенность внутри чердачного помещения. Поэтому целесообразно фасад окна выносить на одну линию со стеной здания.[/box]

Расположение окон

В зависимости от размеров крыши, ее конфигурации и общего архитектурного замысла оконные проемы могут быть расположены как на одной линии (по горизонтали), так и в 2 ряда (в шахматном порядке). При определении их количества нужно учесть, что специалисты советуют соблюдать условие: общая ширина всех проемов должна быть более половины длины края ската крыши.

Расстояние от пола мансарды до нижнего ряда окон принимают равным 1 м.  Рассмотрим технологию строительства слухового окна на примере треугольного профиля.

Порядок работы

Необходимо составить план расположения слуховых окон (если их несколько) и точный чертеж «домика» с указанием всех его размеров. По сути, для него обустраивается своя, персональная стропильная система по той же методике, что и для крыши всего строения – со своим коньком, опорами и несущим каркасом.

В местах расположения окон при монтаже «общедомовой» стропильной системы устанавливают более массивные брусья или доски, так как на эти опоры будет приходиться дополнительная нагрузка.

На данные стропила крепятся горизонтальные балки. Первая – на уровне мауэрлата (верхний край стены дома), а вторая – в зависимости от высоты «слухового» оконного проема. К этим «перекладинам» будет прикрепляться каркас домика.  Нужно учесть, что к верхней балке будет крепиться его конек. От ее расположения зависит, как будет ориентирована его крыша.

«Треугольник» профиля домика крепится к нижней перекладине – гвозди, скобы, металлические уголки.
От его основания до верхней балки укладываются брусья, которые надежно фиксируют всю конструкцию. От вершины треугольника до нее – коньковый пролет. В результате получается «скелет» будущего смотрового окна.

Важно

Ставится оконная рама, которая крепится не только к треугольнику профиля, но также соединяется брусьями с уложенными балками крепления основания треугольника с верхней перекладиной.  Далее монтируются боковые вертикальные перемычки и несущий каркас – обрешетка.

По аналогии с обустройством крыши всего дома также производится укладка всех необходимых материалов (паро- и гидроизоляции, утеплителя).  Линия соприкосновения каркаса домика слухового окна с крышей дополнительно герметизируется специальными уголками, прижимными планками и тому подобное. Отлично подходят саморасширяющиеся ленты, мастичные составы и различные герметики.

Полезные советы

Ставшие в последнее время популярными мансардные окна дают значительно больше света. Для их монтажа не нужно сооружать отдельный каркас, так как они лежат в одной плоскости с кровлей дома и крепятся к его стропильной системе с помощью специальных пластин. Но их рекомендуется ставить при условии, если уклон крыши обеспечивает хороший сток воды с ее поверхности (порядка 150 – 200).

Однако самостоятельное изготовление нецелесообразно, так как вполне возможны ошибки в расчетах. Лучше купить готовое пластиковое окно и установить на место. Такая конструкция является поворотной, ее ось вращения лежит в горизонтальной плоскости и расположена посередине.

Через окна происходит примерно до 15% всех теплопотерь любого строения. Поэтому при определении их размеров необходимо делать «поправку» на особенности климата и расположения здания.

Естественное освещение мансардного помещения будет тем лучше, чем выше смонтировано слуховое окно.
Не следует забывать о необходимости качественной подготовки древесины – ее просушке и пропитке специальными составами.
