Поручни для лестниц и пандусов: виды и специфика

Поручни – это простое в использовании, но крайне необходимые для людей, не способных нормально передвигаться, оборудование. В рамках программы «Доступная среда» их устанавливают не только инвалидам, передвигающимся на коляске. Часто в подобном оборудовании нуждаются пожилые люди, а так же лица, проходящие реабилитацию.

С 2014 года производством поручней занимается KREPKON. В соответствии с предусмотренными для такого оборудования нормами специалисты разработали широкий ассортимент таких изделий.

Отличие между ними – в назначении. Одни следует устанавливать в коридоре, на лестнице, в туалете, или ванной. Конструкция других предусматривает установку при входе в помещение.

Практикуется так же изготовление по индивидуальным чертежам.

Виды поручней.

Обратите внимание

Выделяют два вида поручней – опорные и направляющие. Оборудование первого типа используется в небольшом пространстве, где человеку с заболеванием опорно-двигательного аппарата необходимо либо опереться на что-то, либо подтянуться. Это туалеты, лифты.

Оборудование второго типа устанавливаются в качестве опоры на больших участках. Оно устанавливается, например, в коридорах, на лестницах, пандусах, у входа в магазин или поликлинику. Такого вида поручни не только служат опорой инвалидам-колясочникам, пожилым людям, а так же лицам, проходящим реабилитацию. Слабовидящие могут использовать их как средство ориентации в пространстве.

Федеральная программа «Доступная среда» ставит задачу установить в каждом помещении оборудование лишь из надежных материалов. А значит, подобные изделия прослужат долго.

Почему при изготовлении поручней чаще используется нержавеющая сталь? Преимущества материала.

  • Поверхность такого материала гладкая, но не скользкая, а потому удобная для захвата;
  • Нержавеющая сталь высокопрочна и устойчива к воздействию осадков, и почти не требует ухода. Единственное, что требуется – время от времени протирать поверхность влажной тканью;
  • Изделия из нержавеющей стали будут гармонично вписываться в облик строения и интерьер помещения;

Поручни изготавливаются с соблюдением всех стандартов и требований.

Требования к конструкции поручней.

  • Изделие должно быть удобным для захвата на любом участке;
  • Для максимального удобства диаметр конструкции должен быть от тридцати до пятидесяти миллиметров;
  • Поручень следует удлинять на тридцать сантиметров относительно опоры или препятствия;
  • Обязательна установка двухуровневой конструкции;

Поручни от KREPKON изготавливаются на современном автоматизированном оборудовании, работу которого контролирует оператор. Такой метод производства гарантирует высокое качество, долговечность, и низкую стоимость.

Каталог поручней от «KREPKON»

Лестницы и пандусы в парковом и городском ландшафте | Ландшафтная архитектура и зеленое строительство

Поручни для лестниц и пандусов: виды и специфика

Для осуществления пешеходных связей между поверхностями в разных уровнях при продольном уклоне дорожек более 60 % следует предусматривать устройство лестниц и пандусов.

Лестницы. Лестницы — это специальные устройства для перехода с одного уровня рельефа на другой. Они играют важную архитектурно-художественную роль в парковом и городском ландшафте. По своему назначению и оформлению парковые лестницы подразделяют:

• на главные — на основных пешеходных дорожках и аллеях — шириной 10 м и более. Они имеют парадное оформление с использованием скульптуры, светильников, цветочниц, фонтанов и других элементов декора, обычно оборудованы декоративными перилами; • второстепенные — на боковых (второстепенных) аллеях и дорожках — шириной от 2,5 до 10 м, более простые в оформлении бортов и перил;

• тропиночные — на дополнительных пешеходных дорожках до 2,5 м шириной, или тропах с отдельными ступенями.

Размещение лестниц на склонах может быть выполнено в различных вариантах: в сочетании с подпорной стенкой, на газоне с перилами, без боковых ограничителей (рис. 5.1). Повороты, изгибы лестниц усиливают впечатление от окружающего пространства, изменяют углы, под которыми рассматриваются наиболее интересные объекты.

Рис. 5.1. Размещение лестниц на склоне: I — лестницы с подпорными стенками: а — в насыпи; б — в выемке; в — в полунасыпи-полувыемке; II — лестницы без подпорных стенок: а — ступени-плиты, лежащие на поверхности откоса; б — ступени, врезанные в склон; в — ступени, сформированные локальной подсыпкой грунта

Рис. 5.2. Параметры ступеней (а) и визуальное восприятие лестницы (б): 1 — проступь; 2 — подступенок; 3 — человек; h — высота подступенка; b — ширина проступи

Однако несмотря на важность эстетических качеств лестницы главным при проектировании и строительстве лестницы являются ее безопасность и удобство передвижения пешеходов. Создание лестницы, максимально удобной для движения, основано на расчете соотношения между размерами ее основных элементов: проступи и подступенка.

Проступь (горизонтальная поверхность ступени) характеризуется шириной b и поперечным уклоном i, подступенок (вертикальная плоскость ступени) характеризуется высотой h (рис. 5.2, а). При изучении особенностей движения пешехода по лестнице было установлено, что двойная высота подступенка и ширина проступи в сумме должны соответствовать средней длине шага человека:

2h + b = 0,58…0,65 м.

В связи с тем что движение пешеходов по дорожкам парков и садов в основном связано с прогулками и отдыхом, для удобства перемещения создают лестницы со ступенями высотой 10… 12 см и шириной 38…40 см.

Стандартную крутизну откоса парковых лестниц принимают 1 : 4.

Важно

Такие лестницы значительно облегчают подъем по сравнению с типовыми лестницами в жилых и общественных зданиях, где высота и ширина ступеней равна соответственно 15 и 30 см.

В остальных случаях в зависимости от перепада рельефа и крутизны откоса размеры проступи и подступенка рассчитывают, используя приведенную формулу, методом подбора значений. Это позволяет обеспечить точное сопряжение первой и последней ступеней лестницы с покрытиями примыкающих площадок. Примерные размеры ступеней в зависимости от крутизны склона приведены в табл. 5.1.

Таблица 5.1. Размеры ступеней в зависимости от крутизны склона

Крутизна участка, % Высота подступенка, см Ширина проступи, см
200 9 45
400 14 35
600 17 28
800 19 24
1000 21 21

Таким образом, критичными размерами ступени являются 21 x 21 см, что позволяет размещать лестницу на откосе с максимальной крутизной 1 : 1 под углом 45°. Дальнейшее сокращение ширины проступи недопустимо.

Однако при проектировании следует избегать таких крутых лестниц в целях обеспечения безопасного движения, особенно в зимний период. Не рекомендуется использовать лестницы с шириной проступи менее 35 см. Если же такие лестницы необходимы, то их обязательно нужно оборудовать перилами.

При необходимости сопряжения участков с резкими перепадами рельефа рекомендуется использовать лестницы с поворотами.

Обратите внимание

Важными параметрами лестниц являются число ступеней и общая высота лестницы. Одиночные ступени представляют повышенную опасность для пешеходов, они мало заметны, на них легко споткнуться или оступиться.

В связи с этим они не должны использоваться. В крайнем случае можно применять лестницы с двумя, а лучше — с тремя ступенями.

Для акцентирования внимания пешехода на препятствии такие лестницы должны быть обозначены светом, посадками растений, перилами и др.

Лестницы на объектах ландшафтной архитектуры важно проектировать с учетом особенности психологии посетителей и их физической выносливости. Невысокие спуски и подъемы высотой 0,3…

Совет

0,5 м, рассчитанные с определенным ритмом, могут стимулировать перемещение по объекту, в то время как перепады 1,8 м и более не заинтересовывают и воспринимаются посетителями как требующие значительных усилий для подъема, что может существенно ограничить движение. Отсутствие интереса к высоким подъемам также связано с особенностями визуального восприятия.

Так, посетителю важно видеть, куда он движется, что его ожидает при подъеме (рис. 5.2, б). Средний уровень линии взгляда человека находится на высоте 1,5 м. В связи с этим максимум через каждые 1,5 м по высоте, что соответствует 10… 12 ступеням, называемым маршем, необходимо устраивать площадки.

Длина площадки должна быть не менее 1,5 м, что соответствует длине двух шагов и позволяет пешеходу не сбиваясь с ритма продолжать движение по лестнице. Если необходимо разместить площадку большей длины, то ее следует рассчитывать, каждый раз прибавляя к минимальному размеру (1,5 м) расстояние, кратное длине двух шагов.

Лестница с разгрузочными площадками в зависимости от числа маршей называется двухмаршевой или многомаршевой. Все ступени лестниц в пределах одного марша должны быть одинаковыми по высоте подступенка и ширине проступи.

Поручни для инвалидов. Выбор материала поручня в Новосибирске

Поручни для лестниц и пандусов: виды и специфика

Если вам нужен поручень для инвалидов, вы об этом знаете, но не можете решить каким он должен быть, из какого материала и как выглядеть, то прочитав эту статью, вы сможете сориентироваться в выборе. А если нет, то, обращайтесь к нашим специалистам по телефону +7(923)227-17-58 и оставшиеся вопросы вам помогут успешно разрешить.

Какие бывают поручни для инвалидов

Так как наша компания занимается металлическими изделиями, то речь пойдет о металлических поручнях, их разновидностях и особенностях.

Поручни могут быть:

  • сварные металлические,
  • из нержавеющей стали (хромированные),
  • кованые.

Требования к изготовлению поручней

Сразу хочется сказать, что исполнение любого из этих поручней можно сделать соответствующим ГОСТ Р 51261-99 «Устройства опорные стационарные реабилитационные». Рисунки из ГОСТа приведены ниже. На них видны основные требования к размерам и габаритам поручней для лестниц и пандусов.

Требования к поручням для инвалидов
(из ГОСТ Р 51261-99, рисунок В.2)

Весь документ можно посмотреть на сайте КонсультантПлюс.

Каждый из видов поручней для инвалидов рассмотрим ниже подробнее.

Металлические поручни сварные

Самые простые поручни, обеспечивающие требуемый нормативами функционал по ГОСТ Р 51261-99 «Устройства опорные стационарные реабилитационные»

Металлические поручни для пандуса.
Окрашивание полимерно-порошковое.

Изготавливаются из квадратной и круглой металлической трубы непосредственно на объекте. Минимальные требования нормативных документов позволяют выполнять опоры поручней из квадратной трубы, а непосредственно поручни из круглой. Монтаж на месте позволяет выполнять работу быстро и точно.

Конечно, возможны некоторые неудобства входа-выхода из здания, так как работы ведутся прямо на крыльце. По-возможности установка поручней проводится во внерабочее время. Например, на объекте, принадлежащему министерству образования по адресу улица Блюхера, 40 самые интенсивные работы шли в выходные дни и праздничные, чтобы шумными работами не мешать сотрудникам министерства работать.

Окрашивание поручней можно выполнить тремя способами:

  • окрашивание грунтовкой в серый цвет
  • окрашивание антиржавеющей краской требуемого цвета
  • полимерное порошковое покрытие металла любого цвета и фактуры (!).

О том, что такое полимерное покрытие металла, его достоинствах можно прочитать вот тут (ссылка). Здесь настолько богатая гамма фактур, цветов и цветовых эффектов, что найдется для любого взыскательного эстета.

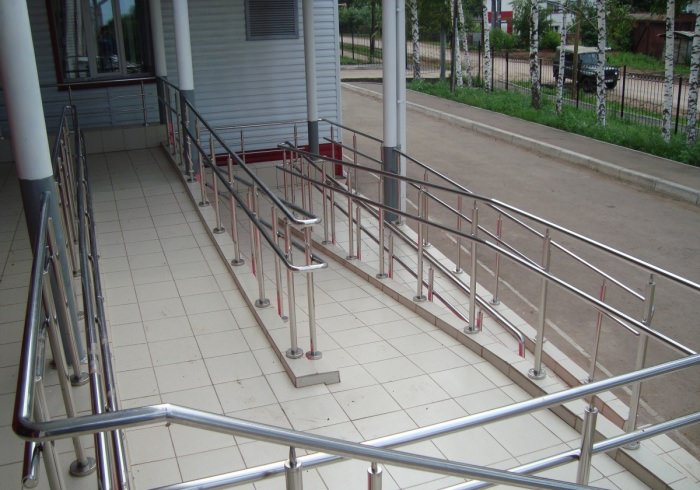

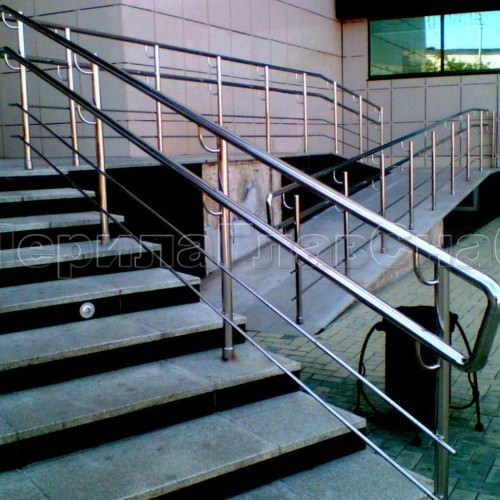

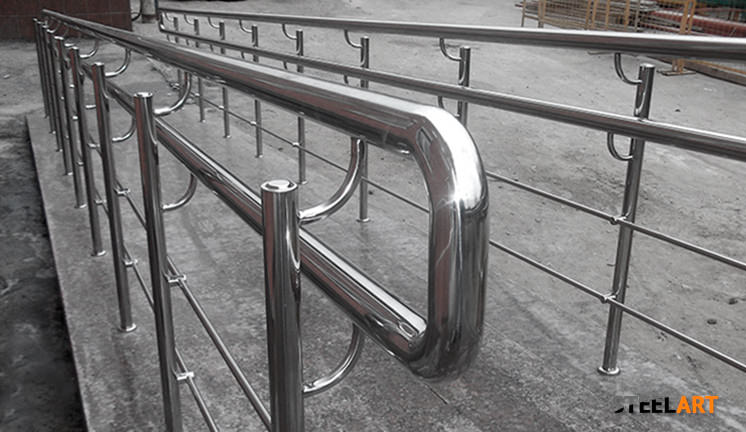

Нержавеющие поручни (хромированные поручни)

Нержавеющие поручни для пандусов – это модерн большого города. Когда через сотню лет будут характеризовать стиль архитектуры двухтысячных, то в основе будут такие материалы, как стекло и хром.

Стильные, прочные, с долговечной идеальной поверхностью, но при этом, требующие определенных навыков мастерства сварщика, нержавеющие поручни уже украшают ни одну тысячу домов и зданий в городах.

Кованые поручни

Кованые поручни совмещают в себе функциональность сварных металлических поручней и декорирование входа в здание. Обычно могут выполняться в едином ансамбле с перилами для лестницы, урной, козырьком.

Кованые поручни для пандуса

Кованые поручни традиционно делают с полимерным покрытием (снова ссылка на статью про полимерное окрашивание металла тут). Добавляют к полимерному покрытию эффекты позолоты, бронзы, состаривания. Такие кованые поручни смотрятся ярко и дорого. В редких случаях их покрывают краской по металлу.

Выполнение работ по изготовлению кованых поручней ведется в несколько этапов:

  1. примерочный – поручни собираются на объекте,
  2. цеховой – в цеху идет заполнение узором,
  3. окрашивание в полимерной камере,
  4. установка на объекте.

То есть, в отличие от сварных металлических перил, на объекте монтажная бригада проводит меньше времени.

Главная задача поручней

Каким бы ни был поручень: металлический, кованый или из нержавеющей стали, главное, что бы он выполнял свое предназначение — обеспечение беспрепятственного доступа инвалидов к объектам инфраструктуры города.

Металлические ограждения для инвалидов поручнями прослужат долго, их сложно повредить, они легко поддаются перекрашиванию в любой цвет, надежно удержат на поверхности пандуса или лестницы и прекрасно впишутся в архитектурную композицию здания.

Цены на поручни для инвалидов из перечисленных выше видов, можно посмотреть или скачать здесь. За дополнительной консультацией, можно обратиться по телефону:

+7(923)227-17-58

Требования к лестницам в общественных и производственных зданиях по ГОСТ и СНиП

Поручни для лестниц и пандусов: виды и специфика

В стиле помещения лестница играет не только функциональную роль, но и выступает изюминкой всего дома. Поэтому именно к этим строениям предъявляют достаточно серьезные требования. А все из-за того, что конструкция берет на себя высокую нагрузку, поэтому и требования рассчитаны с учетом этих особенностей.

В жилых домах

Требование к трапам в жилых домах, как средство эвакуации в случае пожара определяется нормами. В трех и двухэтажных домах лестницы служат единственным средством передвижения, поэтому требования ориентируется на то, как легко по ним подниматься. В любом случае необходимо иметь два выхода из здания.

Нахождение лестниц регламентируется местными нормами. Максимальное расстояние от входа в квартиру до дверей лестничной клетки составляет около 30 метров. Если дверь имеет спринклеры, расстояние может быть увеличено до 45 метров.

Расстояние от входной двери до самого удаленного места в квартире обычно принимается равным пятнадцати метров. Если квартира очень большая, может быть несколько выходов. В некоторых случаях такие требования допускаются, а в других просто запрещены. Это зависит от множества факторов, которые решает департамент жилищного строительства.

Особое внимание уделяется лестнице на первом этаже, так как она делается выше, чем остальные этажи. Все дело в том, что внизу необходимо иметь больше пространства для размещения трубопроводов и воздуховодов.

В производственных зданиях

Служебная лестница – конструкция, которая предназначается для сотрудников. Такое сооружение должно иметь достаточный размер, для комфортного перемещения людей. Существуют нормы и стандарты, которые необходимо соблюдать при монтаже лестниц, в ином случае это карается соответствующими органами.

Требования к лестнице на предприятиях

  1. В знаниях, которые имеют больше двух этажей, основные лестницы должны иметь общий пролет.
  2. Раскладные лестницы можно применять только для входа на чердак или в подвал.

  3. Высота перил не должна быть менее 90 см, а расстояние в свету, между их стойками – не больше 15 см.
  4. Требование к освещению лестниц тоже имеется. Они должны быть хорошо освещенные, особенно первые и последние ступени.

  5. Оконные проемы, которые находятся на уровне лестницы, должны быть ограждены.

В общественных местах

Лестница в общественном месте должна быть максимально безопасной и удобной для перемещения большого количества людей. Очень часто травмы случаются на прямой маршевой конструкции. В этом случае просто недопустимо использование винтовых конструкций с забежными ступенями.

Перила

Лестничная конструкция должна выдерживать большие скопления людей, а максимальная нагрузка на перила должна составлять не меньше ста килограмм. Стойки должны иметь проем не более 14 см, в ином случае правила безопасности будут нарушены.

В учебных заведения и садиках можно использовать только вертикальные прутья.

Перила, которые находятся с обеих сторон, не должны быть ниже 85 см. На лестницах в детских садах, зданиях школы и театрах устанавливают дополнительные поручни с узкими перилами на высоте 65 см, при широком лестничном марше устанавливаются центральные перила.

Ступени

Требования к ступеням тоже есть. Они должны быть изготовлены из материала, который не скользит или покрыты специальными накладками. Часто для этого используют резиновые накладки или полоски, бороздки в ступенях, ковровое покрытие.

Ширина и максимальный уклон пандуса для инвалидов

Наклонную площадку, которая соединяет две площади разной высотой и есть пандус. Такая конструкция способствует передвижению инвалидных колясок, а также других колесных оборудований.

Наличие пандусов в жилых домах редкость, но их наличие необходимо. Главное в такой площадке – уклон.

Требования пандусов по СНиП и ГОСТ

  1. Согласно требованиям, максимальный уровень наклона составляет 5% или 2,9 градуса. Высота подъема – 80 см.
  2. При неровном поле, перепады высоты не должны превышать 20 см.

  3. Если инвалидная площадка устанавливается на некоторое время и ее вертикальный подъем составляет около 50 см, а длина 60 см, тогда угол наклона может быть 8 и 5 градуса.

  4. Перед подъемом пандуса наличие площадки обязательное, а ее размер должен быть не меньше чем инвалидная коляска.
  5. Если на пандусе предусмотрено одностороннее движение, ширина сооружения должна быть не менее 90 см, а для двухстороннего 180 см.

    Также есть возможность установки поручня посередине пандуса.

  6. Если конструкция установлена на лестнице с двумя пролетами или более, монтируются промежуточные площадки. Они дают возможность коляске развернуться.

Поручни

Не только пандус, но и его поручни должны соответствовать определенным требованиям СНиП и ГОСТ:

  1. Если высота пандуса больше 15 см, а длина 180 и более, наличие поручней есть обязательным.
  2. Поручни обязательно должны присутствовать с обеих сторон подъемной конструкции, и к тому же они должны быть длиннее самого пандуса на 30 см.
  3. Установка поручней рекомендуется на высоте 60 или 80 см. Для детей на инвалидных колясках высота составляет 50 см.
  4. По краям сооружения немного вмонтировать специальные бортики, которые предотвращают соскальзывание коляски.

Нормы уклона и ширина пандусов для автомобилей

Ширина проездов

Ширина проездов автомобиля зависит от его марки. По правилам она составляет от 4 до 7 метров. Площадь для стоянки одного автомобиля: при поперечном расположении без боксов – 20 м2, в боксах – 25 м2; при нахождении под углом 60 градуса без бокса — 24 м2, а в боксах – 38 м2.

Если гараж большой, он должен иметь два отдельных въезда и выезда. Если это возможно, выезды должны располагаться в разных сторонах. Также при них должны быть тротуары для пешеходов.

Уклон наружных пандусов

Уклон внутренних пандусов должен составлять около 17%, а короткий рамп не более 20%. Пандусы с уклоном от 3 до 5% надо свести к минимуму потери полезной площади.

Если гараж многоэтажный, высота этажей, в зоне боксов, может составлять от 1,90 метра. Высота первого этажа должна быть больше, если ее используют также для других целей.

Ограждения лестниц в общественных местах и на производстве

Правильное ограждение лестниц обеспечивает безопасный подъем и спуск людей. Если лестница имеет более трех ступеней, ее необходимо дополнить ограждением. Если спуск происходит вдоль стены, то для экономии и удобства можно использовать пристенные поручни.

Их располагают на 6–8 см от стены. Кроме перил и поручней, основными составляющими ограждения лестницы являются балясины. Марши лестницы, имеющей ширину больше 1,25, оборудуют перилами с обеих сторон. Если ширина выше 2,5 метра, необходимы дополнительные центральные перила.

Пожарные лестницы и проезды

Пожарные и эвакуационные лестницы нельзя ставить, если в их конструкции имеются винтовые или криволинейные детали, а также разные размеры ступеней. Эти требования необходимо учитывать.

Лестница должна быть изготовлена из огнестойкого материала – металла или железобетона. Требования к поручням, перилам и ступеням, которые были указаны раньше, также применяются.

Климат влияет на выбор аварийного трапа. В местностях с холодным климатом, такие лестницы можно ставить только снаружи и не выше уровня второго этажа. К этим правилам не относятся детские учреждения.

Наружная лестница должна быть выполнена так, чтоб на ней не задерживался снег, песок или грязь. Аварийную конструкцию изготовляют из антикоррозийного материала или металла, покрытого тем же слоем.

Внутренние пожарные лестницы могут быть выполнены из бетона или огнеупорного металла. Нельзя использовать изготавливать аварийный трап из материала, который при горении выделяет токсические вещества.

Деревянные лестничные марши в деревянном доме. Требования по ГОСТу

Требования по ГОСТу имеют как приставные, так и стационарные деревянные лестницы. Приставные сооружения относятся к переносному виду. Они могут достигать высоты до 5 метров.

Изготовлена по всем требованиям деревянная лестница проверяется по технологии производства, размеру установки, условиях использования.

Деревянные перекладины запрещено крепить гвоздями. Для их фиксации делают специальные выступы с тетивами и пазами. Расстояние между ступеньками не должно быть больше 40 см. Деревянные тетивы располагаются друг от друга не больше чем на 2 метра.

Обратите внимание

Учитывая требования ГОСТ, лестницы можно изготавливать из твердых пород дерева – дуба, ясеня. Все элементы крепятся с использованием водостойкого клея.

Готовую лестничную конструкцию покрывают лаком и олифой, а металлические крепежи темной краской. Деревянные элементы нельзя покрывать краской.

Нельзя несколько приставных лестниц сращивать. Если установка переносной модели необходима на гладкой поверхности, на концах лестницы необходимы резиновые накладки.

Требования к лестницам в общественных, жилых, производственных зданиях – гост и снип: минимальная высота парапета, ширина и максимальный уклон пандуса для инвалидов, автомобилей, ограждение лестниц, демонтаж лестничного марша, высота ограждения кровли, пожарные лестницы и проезды, деревянные лестничные марши в деревянном доме.

Демонтаж лестничного марша

Перед тем как выполнять демонтаж марша, необходимо провести техническое обследование и установить степень сохранности элементов.

Работу начинаю выполнять сверху вниз. Нельзя проводить работы сразу на обоих этажах. Во время разборки, входы в помещение и проемы со стороны улицы ограждают.

Разборка ступеней лестницы начинается со снятия перил.

Для этого обычно используют электрические отрезные машинки, предварительно освободив стойки от заделки. Ступени снимают сверху вниз. Для этого используют лом. Во время этого процесса, рабочим нельзя находиться впереди спускаемой ступени.

Складируя разобранные выступы на нижележащих лестничных площадках, не допускается превышение нормы веса конструкции. Косоуры из стали снимают только после всех разборки ступеней марша. Их фиксируют в рабочем положении на временные поддоны. После этого, концы косоуров освобождают от заделки. Если демонтаж происходит тяжело, косоуры можно просто обрезать.

Пандусы: назначение, виды, использование

Поручни для лестниц и пандусов: виды и специфика

Для свободного перемещения людей с ограниченными возможностями придумали специальные приспособления — пандусы. Благодаря таким конструкциям инвалиды имеют доступ в магазины, учебные и лечебные учреждения, театры и кафе, административные здания. Также пандусы используются для спуска и подъема детских колясок, тележек.

Они представляют собой настил, который соединяет две горизонтальные поверхности, расположенные на разных уровнях. Для изготовления пандусов для детских колясок и инвалидных кресел применяется особый материал: чаще всего это листы нержавеющей стали или черного металла, отличающиеся прочностью и длительным сроком эксплуатации.

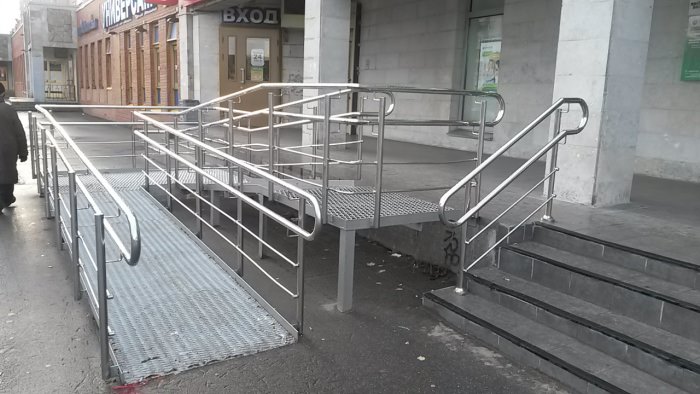

Есть пандусы из бетона с металлическим поручнем.

Виды пандусов

Принято различать пандусы по конструктивным особенностям. В зависимости от этой характеристики выделяют:

  • раздвижные пандусы;
  • стационарные;
  • откидные;
  • рампы;
  • ролл пандусы;
  • телескопические.

Одни из самых распространенных — стационарные пандусы, которые сегодня принято устанавливать в спусках метро, в подъездах жилых домов, госучреждениях, подземных переходах.

Устанавливаются такие конструкции на длительное время, обязательно оборудуются перилами и могут быть однопролетными и двухпролетными. В этом их отличительная особенность.

В качестве покрытия для пандуса применяются бетон, асфальт, металл, а также другие материалы, которые могут обеспечить хорошее сцепление колеса коляски с поверхностью.

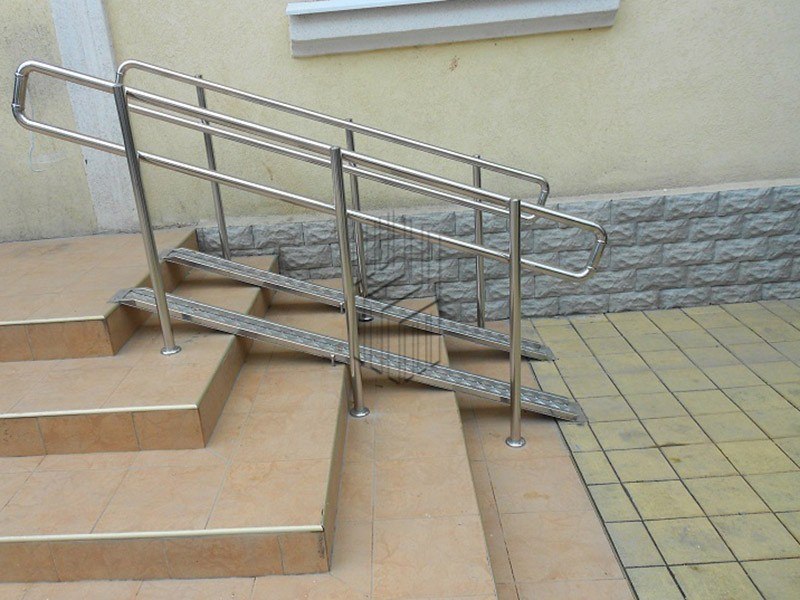

Раздвижные и откидные пандусы

Для преодоления бордюров и лестничных пролетов используют раздвижные и телескопические пандусы. Они компактные, удобные в транспортировке, хранении. В качестве материала для таких конструкций используются обычно сплавы прочного металла, именно поэтому они могут выдерживать нагрузку до 400 кг.

Более функциональными считаются откидные пандусы. Это идеальный вариант для малогабаритных помещений, где нет возможности для монтажа стационарной конструкции. Такой складной пандус размещается в одном месте, но в сложенном виде. Для использования его нужно разложить.

Изготавливается из легких сплавов металлов, поэтому имеет отличные прочностные характеристики.

Ролл пандусы

Пользуются сегодня популярностью и ролл пандусы. Они компакты, удобны в использовании, перемещении и хранении. Конструкция имеет несколько соединенных между собой сегментов, которые скатываются в роллы.

Еще один вид малогабаритных пандусов — рампы. Они применяются там, где есть небольшие возвышенности: на пороге дома, бордюрах и т.д. Самые распространенные — складные рампы, которые удобно транспортировать.

Как выбрать пандус?

Установка пандуса должна быть согласована с домоуправлением. Причем согласие от жильцов дома не нужно. Конструкция не должна портить внешний вид дома, мешать проходу остальных жильцов.

Нужно следить, чтобы за пределы конструкции не выходили детали пандуса, иначе они могут стать причиной травмирования и ранений людей. При выборе пандуса необходимо учитывать конструкцию инвалидной коляски, а также материал, из которого он будет изготовлен.

Так, если он будет слишком твердым и тяжелым, то может привести к быстрому износу ступенек.

Согласно ГОСТу, конструкция пандуса должны быть оборудована специальным амортизирующими и шумопоглощающими устройствами, а также резиновыми подкладками, которые не позволят проскальзывать колесам.

Непосредственно за пандусом могут укладываться резиновые ковры. Предъявляются требования к и поручням: они должны быть износостойкими и изготовлены из прочного материала.

Форму рукоятки нужно делать удобной, желательно, чтобы она имела закругленные концы или загибалась вниз. Таким образом человек не получит травмы.

✔ Проектирование «Доступной среды»: лестницы и поручни для инвалидов

Поручни для лестниц и пандусов: виды и специфика

«Доступная среда» — федеральная программа, нацеленная на адаптацию пространства для всех категорий людей, включая людей с ограничениями (тотально незрячие и слабовидящие, тотально глухие и слабослышащие, люди с нарушениями функций ОДА).

Сегодня обеспечение равных возможностей и удобств для МГН – ключевая задача проектировщиков общественных зданий и прилегающей инфраструктуры.

Всем требованиям для адаптации должны соответствовать следующие  объекты: •    тротуары и остановки, •    пандусы и лестницы,•    коридоры (пути следования),•    входная группа, •    санитарно-бытовые помещения, •    прилегающая территория к зданиям,•     пространства общего пользования (парки, стадионы).

Для связи помещений на разных уровнях используются вертикальные коммуникации: лестницы, лифты, пандусы и эскалаторы. Коммуникационные пути и пространства должны быть доступными для всех категорий пользователей, а главное —  безопасными для их движения и отдыха.

Лестничный пролет (марш) — трудный объект для передвижения всех категорий МГН.  По стандартам один лестничный пролет должен иметь не менее трех ступеней. Как правило, он устанавливается на входной группе и для перемещения с этажа на этаж.

Важно

В соответствии с нормативами (СНиП) ширина такого марша для МГН — не меньше 1,35 м, с учетом одновременного движения в обе стороны.

При этом все ступени должны быть глухими (с вертикальными подступенками), ровными, с шероховатой поверхностью и без выступающих краев.

Для комфортного перемещения слабовидящих людей по краям первой и последней ступеней лестницы по всей ширине должна быть монтирована (приклеена) яркая лента (жёлтый или белый цвет) с рельефной поверхностью.

Она предупреждает незрячих людей о краях (начале и конце) лестничного пролета.

С учетом потребностей людей с ограничениями функции зрения количество ступеней лестничных маршах во время передвижения должно быть одинаковым.

Ну и главный атрибут каждой лестницы для маломобильных групп населения – это поручни для инвалидов. Причем МГН — это не только незрячие люди или колясочники, но и пожилые люди, а также люди в  реабилитационном периоде после травм.

Основные требования к поручням для инвалидов на лестничных маршах:•    Крепятся с двух сторон лестницы для людей, одновременно спускающихся и поднимающихся на нее. Причем они обязательно должны  выступать минимум на 30 см в начале и конце лестницы, а также располагаться параллельно уровню пола.

Выступы помогают  людям на колясках подтягиваться, а также выполняют направляющую функцию для слабовидящих и незрячих людей. Выступы поручней должны быть гладкими, без углов, чтобы человек не получил травму •    В приоритете имеют цилиндрическую форму (круглое сечение) для удобного захвата рукой: диаметр для взрослых – не больше 50 мм, а для детей – 30 мм.

Проектные организации часто забывают учитывать «детские» размеры поручней. Так закрепляя параллельный поручень ниже, диаметр его оставляют неизменным. •    Должны быть надежно и прочно закреплены, чтобы не травмировать людей с ограничениями. Они не должны проворачиваться или смещаться относительно крепежа.

•    Концы поручней должны быть  закруглены или прочно монтированы к стене, полу или стойкам, чтобы человек не смог травмироваться. •    Высота поручней: для взрослых – составляет не больше 90 см, для детей и подростков – 70-75 см. Для детей дошкольного возраста поручень следует устанавливать на высоте 50 см.

В этом случае проектировщики также не всегда следуют верхним и нижним пределам высоты. В результате человек на коляске может просто не достать до высокого поручня.•    Поручни на  лестницах и пандусах должны быть непрерывны по всему пути следования человека, в том числе  на поворотах. Никаких острых углов и расстояний между поручнями быть не должно.

•    Поверхность захвата поручня для инвалидов должна быть свободной и не перекрываться стойками.•     Парные поручни разной высоты должны находиться в одной плоскости и параллельно друг к другу.•    Поручни монтируются при помощи  «уголка». Такой крепежный элемент может использоваться как для пандусов, так и на лестничных маршах.

В основном все поручни производятся из нержавеющей стали, так  как этот материал износостойкий, практичный и долговечный.  При этом поручни из стали  можно использовать как в помещениях с повышенной влажностью, так и на улице. Такой материал не окисляется и не коррозирует даже от перепада температур.

Если это лестницы внутри помещений, то также могут подойти поручни из нержавеющей эконом-стали с применением порошковой покраски.  Такой вид поручней также  соответствует ГОСТам и является отличным бюджетным вариантом для муниципальных учреждений. Если в плане монтаж поручней для инвалидов в помещении с частой проходимостью (больницы, административные учреждения), можно использовать и антибактериальные поручни. Их специальное покрытие из нейлона убивает бактерии на поверхности в течение 24 часов.

Поручни – один из ведущих элементов программы «Доступная среда». Главное для адаптации пространства — выбрать качественных проектную и производственную компании.

Поручни для лестниц

Поручни для лестниц и пандусов: виды и специфика

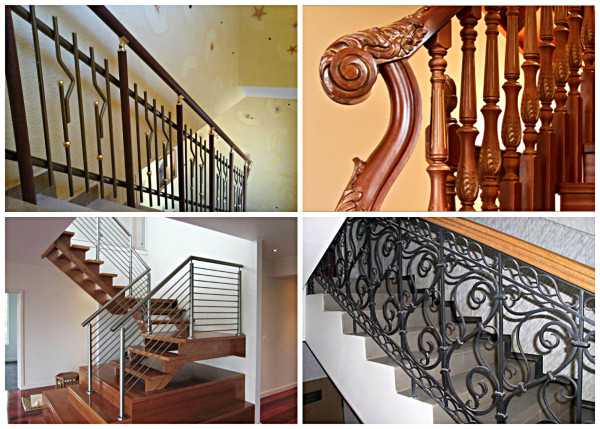

Перила и поручни на современных лестницах – в чем разница? Перила завершают боковое ограждение лестницы и предназначены для опоры при ходьбе людей обычного роста. Поручни – это дополнительный ряд перил, установленный на стойках лестницы. Их назначение – служить опорой для рук детям, инвалидам, людям маленького роста.

Типы поручней и требования к ним

Требования к поручням:

  • ширина и форма, удобные для человеческой руки;
  • отсутствие острых углов на окончаниях во избежание травм;
  • внешняя сочетаемость с общей конструкцией лестниц;
  • плотное прилегание на стыках с балясинами лестниц, чтобы поручни не отрывались и не съезжали с лестничных конструкций.

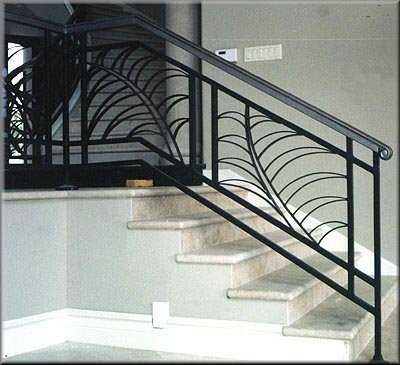

Поручни могут не только составлять часть лестничной конструкции или ограждений, но и монтироваться на стенах. Это так называемые  автономные пристенные поручни.

Они обеспечивают дополнительную  безопасность и устанавливаются в административных и торговых зданиях, медицинских учреждениях, детских садах и школах, в уличных подземных переходах.

Материалы для поручней

Поручни для лестниц должны  полностью соответствовать указанным критериям  и изготавливаться только из качественных материалов:  нержавеющей стали, черной стали, покрытой порошковым напылением, и дерева. В зависимости от дизайнерских решений используются также прочное стекло, пластмассы, кожа и комбинации разных материалов.

Однако на практике более  удобными для скольжения руки оказываются дерево и металл, а металлические поручни – самые долговечные и прочные. Крепления, чашки, отводы и другие дополнительные элементы поручней производятся из нержавеющей стали, которая обеспечивает конструкции долгий срок службы.

Отделка зависит от местоположения

Материал и покрытие поручней зависят от того, в каких местах их устанавливают. Внутри зданий дерево тщательно шлифуется и покрывается красками и лаками, металлические – покрывают  хромированным слоем или полимерами.

Поручни, устанавливаемые на улицах, обрабатываются специальными защитными составами, предохраняющими от  атмосферных осадков и перепадов температур.

Виды специальных поручней

Производятся также специальные поручни для инвалидов, устанавливаемые на лестницах и пандусах. Стандартные поручни общего назначения предназначены для жилых, административных и торговых зданий, медицинских учреждений.

Они монтируются по обеим сторонам пандусов на высоте 70-90 см. Благодаря таким поручням инвалиды могут безопасно передвигаться на колясках самостоятельно или с сопровождающим лицом.

Установленная производителем на поручни для лестниц цена вполне доступна как для организаций, так и для частных лиц.

Совет

Отдельный вид поручней для инвалидов  – это поручни для санузлов. Они устанавливаются в общественных и жилых зданиях, квартирах — около раковин, унитазов, ванн, душа.

Такие поручни могут быть жестко закрепленными или откидными. Для их производства используется нержавеющая сталь марки AISI 304, хромированная или окрашенная порошковой краской.

Они гладкие, приятные для рук и одновременно создают нужную силу трения, необходимую для опоры.

Для технических лестниц

Поручни из нержавеющей стали для технических лестниц, где дополнительные перила облегчают эвакуацию детей и лиц с ограниченными физическими возможностями, покрываются защитными красками, так как устанавливаются вне здания.

Поручни для балконов служат средством дополнительной страховки населения.

Помимо функциональных задач – обеспечения безопасности передвижения по лестницам – прочные и красивые поручни выполняют еще и эстетическую роль, украшая своим современным видом любой тип помещения, включая жилые дома.

Лесенки, пандусы

Поручни для лестниц и пандусов: виды и специфика

В этом разделе мы предлагаем Вам подробнее ознакомиться с особенностями строительства этих столь необходимых элементов дорожно-транспортной сети практически любого сада.

Для осуществления пешеходных связей между поверхностями в разных уровнях при продольном уклоне дорожек более 60 градусов следует предусматривать устройство лестниц и пандусов.

Лестницы

Лестницы — это специальные устройства для перехода с одного уровня рельефа на другой. Они играют важную архитектурно-художественную роль в парковом и городском ландшафте. По своему назначению и оформлению парковые лестницы подразделяют:

  • на главные — на основных пешеходных дорожках и аллеях — шириной 10 м и более. Они имеют парадное оформление с использованием скульптуры, светильников, цветочниц, фонтанов и других элементов декора, обычно оборудованы декоративными перилами;
  • второстепенные — на боковых (второстепенных) аллеях и дорожках шириной от 2,5 до 10 м, более простые в оформлении бортов и перил,
  • тропиночные — на дополнительных пешеходных дорожках до 2,5 м шириной, или тропах с отдельными ступенями.

Размещение лестниц на склонах может быть выполнено в различных вариантах: в сочетании с просветом, на газоне с перилами, без боковых ограничителей. Повороты, изгибы лестниц усиливают впечатление от окружающего пространства, изменяют углы, под которыми рассматриваются наиболее интересные объекты.

Однако несмотря на важность эстетических качеств лестницы главным при проектировании и строительстве лестницы являются ее безопасность и удобство передвижения пешеходов. Создание лестницы, максимально удобной для движения, основано на расчете соотношения между размерами её основных элементов: проступи и подступёнка.

В связи с тем что движение пешеходов по дорожкам парков и садов в основном связано с прогулками и отдыхом, для удобства перемещения создают лестницы со ступенями высотой 10 — 12 см и шириной 38 — 40 см.

Стандартную крутизну откоса парковых лестниц принимают 1 : 4.

Важно

Такие лестницы значительно облегчают подъем по сравнению с типовыми лестницами в жилых и общественных зданиях, где высота и ширина ступеней равна соответственно 15 и 30 см.

В остальных случаях в зависимости от перепада рельефа и крутизны откоса размеры проступи и подступенка рассчитывают методом подбора значений. Это позволяет обеспечить точное сопряжение первой и последней ступеней лестницы с покрытиями примыкающих площадок.

Критичными размерами ступени являются 21×21 см, что позволяет размещать лестницу на откосе с максимальной крутизной. Однако при проектировании не рекомендуется использовать лестницы с шириной проступи менее 35 см. Если же такие лестницы необходимы, то их обязательно нужно оборудовать перилами.

При необходимости сопряжения участков с резкими перепадами рельефа рекомендуется использовать лестницы с поворотами.

Обратите внимание

Важными параметрами лестниц являются число ступеней и общая высота лестницы. Одиночные ступени представляют повышенную опасность для пешеходов, они мало заметны, на них легко споткнуться или оступиться.

В связи с этим они не должны использоваться. В крайнем случае можно применять лестницы с двумя, а лучше — с тремя ступенями.

Для акцентирования внимания пешехода на препятствии такие лестницы должны быть обозначены светом, посадками растений, перилами и др.

Лестницы в ландшафтном дизайне

Лестницы на участках важно проектировать с учетом концепции ландшафтного дизайна, особенности психологии посетителей и их физической выносливости.

Невысокие спуски и подъемы высотой 0,3 — 0,5 м, рассчитанные с определенным ритмом, могут стимулировать перемещение по объекту, в то время как перепады 1,8 м и более не заинтересовывают и воспринимаются посетителями как требующие значительных усилий для подъема, что может существенно ограничить движение.

Отсутствие интереса к высоким подъемам также связано с особенностями визуального восприятия. Так, посетителю важно видеть, куда он движется, что его ожидает при подъеме.

Средний уровень линии взгляда человека находится на высоте 1,5 м. В связи с этим максимум через каждые 1,5 м по высоте, что соответствует 10 -12 ступеням, называемым маршем, необходимо устраивать площадки.

Длина площадки должна быть не менее 1,5 м, что соответствует длине двух шагов и позволяет пешеходу не сбиваясь с ритма продолжать движение по лестнице.

Если необходимо разместить площадку большей длины, то ее следует рассчитывать, каждый раз прибавляя к минимальному размеру (1,5 м) расстояние, кратное длине двух шагов.

Лестница с разгрузочными площадками в зависимости от числа маршей называется двухмаршевой или многомаршевой. Все ступени лестниц в пределах одного марша должны быть одинаковыми по высоте подступенка и ширине проступи.

Важно

Для организации поверхностного стока дождевых вод на лестницах предусматривают уклоны и дождеприемные устройства (лотки, колодцы), связанные с ливневой сетью.

Ступени должны иметь поперечный уклон 10-20 градусов и продольный уклон 5-10 градусов, что позволит избежать беспорядочного стока воды с одной ступени на другую и образования наледи в холодное время года.

При проектировании многомаршевых лестниц в расчетах также нужно учитывать продольный и поперечный уклоны площадок, необходимые для обеспечения поверхностного стока — 5-20 градусов.

Для удобства передвижения по лестнице важна также ее ширина. Она не должна быть меньше 1,5 м, что позволяет разойтись двум человекам, идущим в противоположных направлениях; правда в некоторых случаях в садах ширина лестницы может быть уменьшена до 1,05 м.

Для строительства лестниц используют различные конструкции, выбор которых тесно связан с интенсивностью пешеходных нагрузок и архитектурно художественным обликом объекта.

Наиболее широко применяют бетонные конструкции с использованием металлической арматуры, которые позволяют создавать лестницы непосредственно на объекте.

Такие конструкции и практически универсальны, но только в том случае, если мы имеем дело со стабильными грунтовыми основаниями, не подверженными каким-либо деформациям.

Максимальной устойчивостью будут обладать лестницы, ограниченные боковыми стенами. Особенно это важно на насыпных склонах, где есть опасность смешения грунта, например а результате его просадки. Конструкции садово-парковых (наружных) лестниц по способу их укрепления можно подразделить на три основных типа:

  • на свайном железобетонном фундаменте;
  • расположенная между боковыми подпорными стенками;
  • с укреплением отдельных ступеней.

При строительстве фундамента необходимо учитывать глубину промерзания грунта, которая зависит от климатического района. Устройство монолитных конструкций требует проектирования швов расширения с обеспечением их зашиты от проникновения влаги с помощью гидроизоляционных материалов.

При строительстве лестниц необходимо предусматривать их защиту от подтопления (дренажные устройства), которое может спровоцировать разрушение конструкции.

Для создания ступеней используют материалы природного и искусственного происхождения: камень различных видов, дерево в виде бруса и бревен небольшого диаметра, клинкерный кирпич, бетонную плитку и другие, а также готовые лестницы или отдельные ступени, отлитые из бетона, или конструкции из металла.

Пандусы

Пандусы также предназначены для передвижения транспорта и пешеходов с одного уровня поверхности на другой. Они представляют собой наклонные поверхности без ступеней. Пандус при одинаковой высоте обычно бывает в 3—4 раза длиннее лестницы. Пандус характеризуется крутизной, выраженной в отношении его высоты к длине заложения.

Пандусы устраивают параллельно или под небольшим углом к линии бровки откоса. При отсутствии ограничений планировочного решения территории пандус может быть врезан в откос в направлении, перпендикулярном бровке откоса, и продолжаться в выемке в пределах верхней спланированной площадки до совпадения его отметок с спланированной поверхностью.

В зависимости от функционального назначения различают три категории пандусов:

  • пандусы для передвижения пешеходов и инвалидов на колясках;
  • пандусы вдоль лестниц для перемещения ручной клади на колесиках, детских колясок и велосипедов;
  • бордюрные пандусы для обеспечения спуска с тротуара на уровень проезжей части.

К пандусам первой категории предъявляются наиболее жесткие требования. Рекомендуемая крутизна пандуса для передвижения пешеходов — 1:10 (100 градусов); для передвижения инвалидов на колясках — не более 1:12 (83 градусов).

Минимальная ширина пандуса, рассчитанная на движение одного человека, — 0,9 м, для двух человек — 1,8 м.

Если длина пандуса превышает 9 м, то необходимо предусматривать горизонтальные площадки длиной 1,5 м; при повороте пандуса размер площадки должен быть не менее 1,5 х 1,5 м.

Совет

Наиболее широко распространены пандусы второй категории, расположенные параллельно лестнице. Ими пользуются пешеходы с колясками или велосипедами. Такие пандусы обычно имеют большую крутизну. Они должны быть оборудованы поручнями и иметь рельефную поверхность для их безопасного использования.

Бордюрные пандусы также являются исключением. Для них допускается крутизна 1:8 (120 градусов) при условии, что длина спуска не превышает 0,9 м; рекомендуемая ширина таких пандусов — 1,2 м.

Все пандусы должны иметь неразмокаемое, твердое, нескользкое покрытие, удобное для пешеходов.

Для строительства пандусов можно использовать бетонные и другие монолитные твердые покрытия с выраженной шероховатой фактурой верхнего слоя за счет отливки или включения обнаженного заполнителя.

При использовании наборных покрытий нужно обеспечивать высокое качество стыковки элементов друг с другом.

Ступопандус

Переходной конструкцией между пандусом и лестницей является ступопандус, имеющий широкие низкие ступени с наклонной поверхностью.

Ступопандусы значительно облегчают спуск и подъем по крутым протяженным склонам, на которых невозможно установить лестницы. Их размещают на склонах с крутизной 25 — 83 градуса.

Проектируемая крутизна ступеней ступопандуса — 1 : 12, а высота подступенка зависит от первоначальной крутизны склона. Для удобного передвижения высота подступенка не должна превышать 10 см, а ширина проступи не должна быть меньше 90 см (предпочтительно — 150 см). Допускается ширина проступи — до трех шагов.

Для обеспечения безопасного движения покрытие ступеней ступопандуса не должно быть скользким, края проступи могут быть выделены другим по цвету или текстуре покрытием для того, чтобы быть более заметными.

Обратите внимание

Наиболее часто для ступеней ступопандусов используют наборные покрытия из мелких элементов (брусчатка из колотого камня), а также монолитные покрытия с обнаженным заполнителем.

В качестве подступенка укладывают брус с прямоугольным сечением или поребрик из бетона или природного камня.

Ступопандус иногда называют итальянским пандусом, так как он широко представлен на многочисленных итальянских виллах эпохи Возрождения, расположенных на сложном рельефе.

Вернуться в раздел: Благоустройство
