Основы составления проекта и расчета мансардного этажа

Расчет деревянных конструкций мансардного этажа

Строительство мансардных этажей становится все популярней с каждым днем

Мансардный этаж является последним в доме. Для облегчения конструкции и нагрузки,  для его строительства используют более легкие материалы. Планировка мансарды может отличаться от нижних этажей. У нее могут быть свои неповторимые окна и внутренняя отделка. Все это возможно осуществить, если правильно составить проект мансарды и провести необходимые вычисления.

Разновидности мансард

Мансардное помещение в собственном доме имеет множество положительных качеств, из которых основным является наличие дополнительной жилой площади. Оборудование чердачных конструкций в мансардное помещение можно провести как в строящемся доме, так и в уже готовом. Для этого необходимо соблюдать требования нормативных документов при строительстве мансарды и составить необходимые чертежи.

Пристройка мансарды к старому дому

Мансарда должна располагаться в пределах несущих стен здания и не превышать это расстояние. Чертежи помещений могут иметь любой вид, в зависимости от назначения помещений. Существует три типа мансардных конструкций:

  1. С оборудованием отдельного этажа на одном уровне.
  2. С двухуровневым развитием.
  3. Со свободным оборудованием этажа.

Исходя из высоты, различают три вида мансарды:

  1. Полумансарда. При высоте стен до 0.8 метра.
  2. Мансарда. При высоте фронтальной стены от 0.8 до 1.5 метра.
  3. Полный этаж. При высоте фронтальной стены от 1.5 метра.

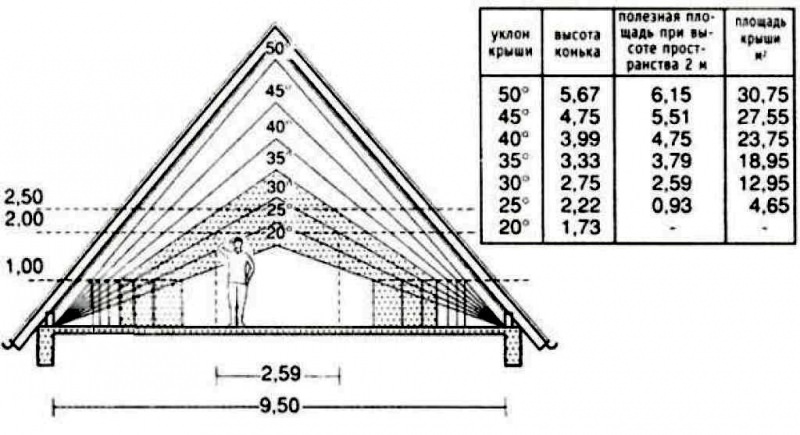

От уклона крыши зависит и высота конька, и полезная площадь помещения мансарды

Мансардная крыша и ее элементы

Существует несколько вариантов крыши для оборудования зданий. Они отличаются друг от друга не только формой, но и типом конструкции и делятся на: двух, трех и четырехскатные, ломаные двухскатные, полувальмовые и вальмовые.

Двускатная кровля отличается простотой монтажа и способностью выдерживать высокие нагрузки. Имеет симметричные скаты и треугольный фронтальный вид. При ширине здания до 6 метров скаты могут иметь угол наклона до 45 градусов. Если ширина превышает расстояние 6 метров, то требования нормативных документов разрешают увеличить указанный угол до 60 градусов.

Трех и четырехскатные кровли имеют скаты различных размеров, с разными углами монтажа. Из-за этого их, зачастую, называют асимметричными. Наличие таких деревянных конструкций придаст зданию оригинальности. Но монтаж подобной кровли требует тщательных расчетов и немалых финансовых затрат.

Обратите внимание

Мансардная ломаная двускатная крыша отличается тем, что ее скаты устанавливаются под разным углом по отношению к основанию. Важным положительным моментом такой крыши является экономичность стропильной конструкции и возможность максимально использовать внутреннюю площадь чердачного помещения.

Полувальмовые и вальмовые крыши являются разновидностями простой двускатной. Они образуют дополнительные скаты с фронтальной части крыши и ее боковых сторон.

Основные типы форм крыши

Составляющие стропильной системы

Несущие детали стропильной конструкции должны быть прочными. Обычно для них выбирается древесина хвойных пород. Она почти не поддается гниению и проста в обработке, выдерживает резкую смену температуры и обладает небольшим удельным весом.

Подготовленный к монтажу материал должен быть обработан огнеупорным раствором и жидкостью для защиты от древесных вредителей и грызунов.

Стропильная конструкция включает в себя несколько деревянных и других элементов: стропила, прогоны, мауэрлат, обрешетку, конек, опорную стойку или же подкос, лежень, затяжку и кобылку.

Стропила являются каркасом всей конструкции и устанавливаются на мауэрлат. Стропила соединяются между собой прогонами и крепятся затяжками. Внешняя обрешетка крепится на стропила и на нее монтируется кровельный материал. Кроме внешней обрешетки еще есть внутренняя.

Между ними укладывается изоляционный материал. Обрешетки выполняют дополнительную вентиляционную функцию. Скаты объединяются в конек. Лежень устанавливается от фронтальной стены к перекрытию, а на него для придания прочности монтируются подкосы и стойки.

Для увеличения длины стропил конструкций применяют кобылки, которые увеличивают свес кровли.

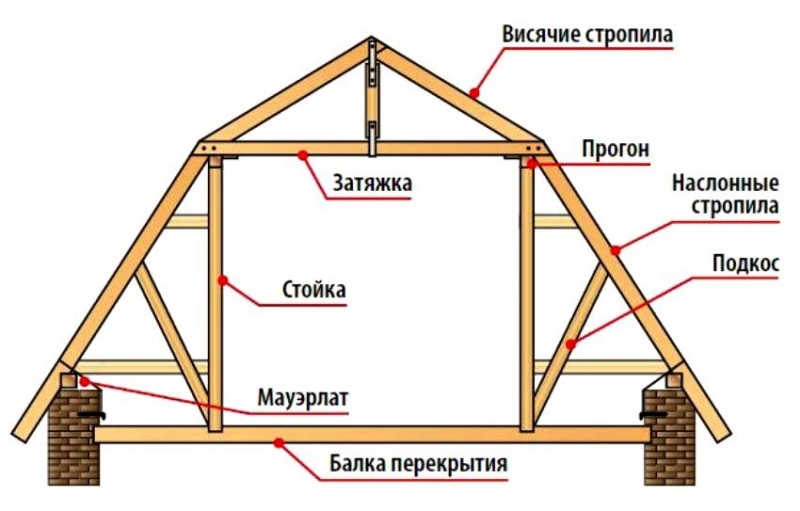

Устройство стропильной системы двускатной крыши

Мауэрлат и его крепежные элементы

Мауэрлатом называется часть стропильной системы, которая держит крышу. Мауэрлат монтируется по всему несущему контуру мансардного этажа и является основой всей стропильной системы.

Монтаж деревянных частей мауэрлата проводится непосредственно на армопояс. В таком варианте мауэрлат приобретает большую жесткость.

Кроме этого, он служит соединительным элементом между крышей и стенами здания.

Крепежные элементы для мауэрлата должны иметь высокий запас прочности. Чаще всего крепление мауэрлата выполняется с применением резьбовых шпилек, которые с помощью вязальной проволоки крепятся к металлической арматуре, расположенной внутри опалубки. Диаметр шпильки должен быть не менее 10 мм.

Важно

Длина шпильки должна превышать толщину мауэрлата на 20-30 мм. Отверстие под шпильку необходимо сделать в том месте мауэрлата, на которое не будут опираться стропила, в идеале — по центру между стропилами. При этом шаг отверстий должен быть менее 1 метра.

Для этого необходимо перед установкой провести правильный расчет тех мест, которые будут просверливаться под крепежную шпильку.

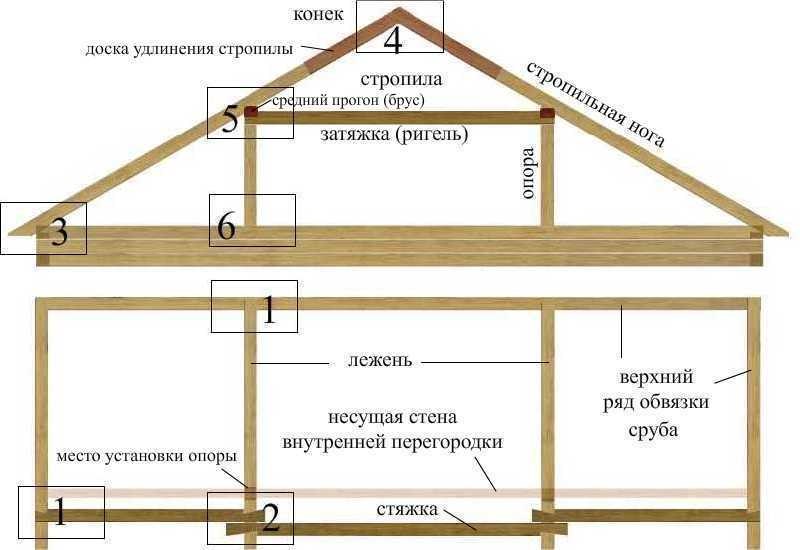

Крепление стропила с запилом мауэрлата и без него

Расчет ломаной крыши

Мансардная крыша ломаной конструкции является наиболее популярной. Это обусловлено тем, что форма крыши позволяет максимально освободить полезную площадь. На примере такой крыши можно провести вычисления составляющих мансардного уровня. Перед тем, как их провести, необходимо составить проект и чертежи к нему.

Расчет ломаных конструкций проводится по составляющим:

  • вычисление площади кровельного покрытия;
  • определение углов установки кровли, в соответствие с тем, как они были нанесены на чертежи;
  • расчет суммарной массы стройматериалов для оборудования кровли;
  • расчет деревянных стропил;
  • вычисление габаритов боковых, коньковых стропил;
  • определение величины обрешетки;
  • выбор утеплителя, подсчет нагрузки у стропильной системы.

Теперь рассмотрим каждый пункт по элементам.

Конструкция и расчет нагрузки стропильной системы ломаной крыши

Расчет размеров крыши и углов ее наклона

Для того, чтобы просчитать общую площадь кровли, ее необходимо разбить на фигуры. Для этого необходимо составить чертежи разреза мансардного помещения. В результате получатся трапеции, прямоугольные и треугольные фигуры. Расчеты таких конструкций и чертежи для них очень просты. Площади фигур рассчитываются по отдельности. После этого данные всех фигур складываются в общее значение.

Площадь прямоугольника определяется, как: S = A x B, где А и В — соответственно длина и ширина.

Площадь треугольника вычисляется по формуле: S = (A x h)/2, где А — ширина основания, h — высота треугольника

Площадь трапеции рассчитывается: S = ((A + B)/2) x h, где А и В — соответственно длина нижнего и верхнего основания трапеции, h — высота трапеции.

Углы монтажа скатов ломаных конструкций определяются специальными формулами. Чертежи и расчеты углов установки крыши должны входить в общий проект мансардного этажа.

Угол установки боковых стропил такой крыши колеблется от 55 до 65 градусов, а угол монтажа верхней части кровли составляет около 30 градусов. Выполненные, согласно расчетам чертежи, с указанием размеров, площадей и углов монтажа конструкции, могут быть использованы за основу проекта.

Чем выше конек, тем больше полезная площадь подкровельного пространства

Монтаж мансардных стропил и кровли

Расчет нагрузки и веса материала для оборудования кровли проводится обязательно. От этой величины напрямую зависит сечение стропильных ног, а также расстояние между ними при монтаже. Расчет массы материалов проводится из соотношения на 1 квадратный метр.

После этого, зная общую площадь крыши, определяется общая масса кровли. Если в качестве кровельного материала применяется шифер, то ориентировочный вес составит 11-14 кг/кв.м. Для мягкой черепицы этот вес составит 9-16 кг/кв.м, цинковой жести — 3-6 кг/кв.

м, керамочерепицы — 50-70 кг/кв.м.

Для выбора сечения и шага монтажа стропил важную роль играет средняя нагрузка. Она должна обеспечить устойчивость всей конструкции при обильных снегопадах и сильных ветрах. Для ломаных деревянных конструкций величина средней нагрузки должна превышать 200 кг/м.п.

Совет

Для уменьшения нагрузки на крышу применяют поправочный коэффициент. Он применяется при вычислении углов наклона крыши. Если уклон до 20 градусов, то коэффициент составляет 1,5. При угле до 55-65 градусов коэффициент уменьшится до 1,25. Для крыш с уклоном от 65 градусов и выше поправка не применяется.

Рассчитывать такие нагрузки проще, когда составлены соответствующие чертежи.

Для вычисления общей нагрузки на здание, кроме массы кровельного материала, определяют массу стропильной конструкции. За основу берут минимальный размер сечения стропил, который составляет 5х10 см, и плотность дерева с влажностью 18 процентов. Масса стропильной системы при таких параметрах будет в пределах 500-600 кг/м.куб.

Из-за разницы в весе кровли будет меняться шаг монтажа стропил. При минимальном сечении 5х10 см шаг установки будет иметь расстояние 80 см, если материалом кровли будет шифер или керамочерепица.

При применении в качестве кровли металлочерепицы или ондулина, шаг монтажа стропил составит расстояние в 60 см, а при использовании профнастила — не более 90 см.

Зачастую шаг стропил выбирают под размер утеплителя.

Особенности расчёта и устройства стропильной системы двускатной крыши

Выбор утеплителя и расчет обрешетки

Для утепления кровли мансарды применяют стекловату, пенополиуретан, экструдированный пенополистирол, пенополистирол (пенопласт).

Минвата чаще всего применяется для теплоизоляции крыши мансарды.

Она обладает отличными противопожарными показателями, экологически чиста, не подвергается гниению, может принимать нужную форму, обладает легким весом и с ней легко работать.

Пенополистирол (пенопласт) и его разновидности имеют высокие теплоизоляционные характеристики, обладают небольшим весом, в результате чего можно увеличить толщину утеплителя.

От материала утеплителя и кровли зависит шаг монтажа обрешетки и ее плотность. Обрешетка выполняется из деревянных элементов. Если кровля будет выполнена из мягкого материала, то в качестве обрешетки применяется фанера. Для полужесткого или жесткого кровельного материала устанавливается обрешетка с шириной доски 20 см и шагом 25-35 см.

Виды обрешетки под разные типы кровельного материала

Определение размеров боковых и коньковых стропил

Расчет боковых и коньковых стропил проводится по определенным формулам. Для коньковых — это формула равностороннего треугольника:

В = В зат/2cosinus С,

где В — длина конькового стропила;

В зат — длина основания или затяжки;

С — угол наклона стропил у основания.

Предположим, что длина основания около 4 метров, а угол наклона у основания около 30 градусов. Подставив данные в формулу, получим результат:

В = В зат/2cosinus С = 4 / 2х0.86 = 2.3.

Длина коньковых деревянных стропил составляет 2.3 метра.

Для вычисления длины боковых стропил применяется другая формула:

В = (В карн + Н)/cosinus У,

где В — длина бокового стропила;

В карн — длина карниза;

Н — высота опорной стойки;

У — угол наклона стропил.

Возьмем за основу длину карниза 0.5 м, высоту опорной стойки 2.5 метра и угол наклона около 60 градусов. Вставив исходные данные в формулу, проведем вычисление:

В = (В карн + Н)/cosinus У = (0.5 + 2.5)/0.5 = 5.5.

Длина боковых деревянных стропил будет 5.5 метров.

Один из примеров расчета на схеме комбинированной стропильной системы, где Р и Р1 — сосредоточенные силы от веса прогонов и крыши

Определение полезной площади мансарды

Прежде, чем начать строительство и оборудование чердачного этажа, необходимо рассчитать его площадь. Расчет жилой площади производится по формуле:

S = A x В + 0.7 х C

S — площадь мансарды;

A — общая площадь помещений с высотой более 2.5 метра;

В — общая площадь помещений с высотой от 1.1 до 2.5 метров;

C — общая площадь помещений с высотой от 0.8 до 1.1 метра;

0.7 — коэффициент поправки. Применяется для более точного определения полезных площадей.

Расположение мансарды в зависимости от конфигурации крыши

Мансардные окна

Проектирование мансардного помещения обязано иметь раздел, предусматривающий монтаж и оборудование оконных проемов. Оборудование мансардных конструкций окнами проводится между стропилами кровли. Ширина оконного проема должна быть меньше, чем шаг монтажа стропил на 20 см.

В местах монтажа окон, для увеличения жесткости, в стропильной конструкции сверху и снизу устанавливаются поперечные брусья. Мансардные наклонные окна пропускают больше света, чем фронтальные на 40-50%. Общая площадь оконных проемов не должна быть выше 13% от общей поверхности крыши.

Обратите внимание

Расстояние от пола до низа и верха оконного проема должно быть на менее 80 см и не более 220 см, соответственно.

Высота (длина) окна во многом зависит от уклона крыши, чем он меньше – тем длиннее должно быть окно

Чердачный дымоход и необходимость утепления

Основная функция дымохода — это вывод за пределы здания дыма и предметов горения посредством тяги. Предметы горения содержат в себе разнообразные химические соединения, которые после сгорания при соприкосновении с воздухом окисляются. Окисляясь, они оседают на внутренней поверхности дымохода и со временем его разрушают.

В основном, такая реакция происходит от смены температур в холодное время, например, ночью. Чтобы этого не произошло, часть дымохода, которая находится в мансарде и над крышей, оборудуется теплоизоляцией. Для оборудования дымохода применяют керамические трубы или нержавеющую сталь.

Чаще всего для постройки дымохода применяют огнеупорный кирпич.

Теплоизоляция дымохода может быть выполнена в разных вариантах. Для этого необходимо применять материалы, которые специально для этого предназначены.

Не утепленная дымоходная труба быстрее разрушается в морозы, теряет свои свойства

Способы теплоизоляции дымоходов

Основной сложностью при установке дымохода является то, что в процессе эксплуатации он нагревается. Стропильная система состоит из деревянных элементов. При монтаже кровли и стропильной системы необходимо выдержать расстояние между дымоходом и стропильной системой, свести к минимуму передачу тепла на легковоспламеняющиеся элементы крыши.

Чтобы не допустить нагрева деревянных частей, в месте выхода трубы за пределы кровли устанавливают двустороннюю защиту, называемую фартуком. Нижняя его часть крепится по периметру трубы под кровельным материалом. Верхняя половина монтируется также по периметру дымохода поверх кровли. Для монтажа фартука используют оцинкованную сталь.

Теплоизоляция дымоходов выполняется в зависимости от типа дымохода и проводится разными способами.

Если дымоход кирпичный, то на него наносят несколько слоев извести и штукатурки. Для этого по всей площади трубы крепят монтажную сетку, толщиной 2-3 см. Когда сетка установлена, начинают набрызгивать первый слой известковой массы.

После застывания раствора проводят набрызгивание второго шара, потом третьего и последующих. После того, как будет достигнута нужная толщина изоляции, штукатурку затирают до ровной поверхности.

Если в процессе работ появились трещины, то их необходимо замазать тем же известковым раствором.

Если в качестве дымохода используется асбестовая труба, та на нее сверху ставится защитный кожух, который в диаметре на 5-7 см больше самой трубы. Свободное пространство между трубой и кожухом заполняется шлаковатой, каменной или минеральной ватой и трамбуется.

Таким же способом проводится теплоизоляция дымовой вытяжки, выполненной из нержавеющей стали.

После того, как теплоизоляция дымохода закончена, его можно отделать кирпичом.

На вопрос, для чего необходимо утепление дымохода есть однозначный ответ — чтобы не допустить его разрушения

Вывод

Чтобы сделать полноценный проект, необходимо правильно рассчитать все элементы и детали мансарды. Если расчет сделан верно, соблюдается технология строительства и требования нормативных документов, то мансардное помещение будет служить долго.

Устройство мансарды дома

Стропильная система мансардной крыши: устройство, схемы, монтаж

Расчет деревянных конструкций мансардного этажа

Устройство мансардной крыши позволяет ощутимо увеличить полезную площадь и рационально организовать пространство малоэтажного дома. Однако ее строительство нередко пугает домашних мастеров слишком сложным и трудоемким процессом.

Опасаться не стоит, ведь результат обеспечит красивой крышей и удобными дополнительными помещениями. А для того чтобы итог работы радовал хозяина и домочадцев, нужно знать, по каким правилам сооружается стропильная система мансардной крыши, каким способом ее проще и лучше устроить.

Главный признак мансардных крыш

При упоминании мансардных крыш мы моментально вспоминаем пятиугольную двухскатную конструкцию внушительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у скатов ее непременно должен быть разновеликий уклон, т.е. нижняя часть крыши просто обязана быть намного круче, чем верхняя.

Из-за разницы в углах наклона формируется выпуклый излом, подаривший крыше народное название «ломанной». Термин обоснованно перекочевал в технические определения мансардных сооружений. Он отражает суть привычного стандарта в устройстве, но с конфигурацией зачастую не имеет ничего общего.

Важно

Несмотря на то, конструкция всех мансардных крыш в обязательном порядке включает две части, визуально их наличие не всегда можно определить.

Чисто по внешним показателям преобладающее количество мансардных конструкций можно разделить на:

  • Треугольные крыши, нижняя и верхняя часть которых имеет равнозначный уклон. Внешне они напоминают традиционные двухскатные сооружения без изломов в плоскости скатов.
  • Пятиугольные крыши со скатами, имеющими выпуклые углы. Эта категория ярко проявляет наличие в конструкции двух состыкованных частей.

В обеих указанных разновидностях стропильная система состоит из двух водруженных друг на друга ярусов. Нижнее сооружение формирует полезное пространство жилой мансарды высотой от 2 до 2,5м, чтобы перемещаться внутри него было не затруднительно. Второй ярус создает форму верха крыши, ему позволено быть произвольной высоты.

Варьируя угол наклона верхних и нижних стропильных ног, можно получить оптимальную на собственный взгляд форму крыши. Считается, что лучше всего выглядит пятиугольная мансарда, углы которой соприкасаются с воображаемой окружностью.

Отметим, что принцип строительства ломанной крыши подходит не только для двухскатных стропильных систем. Интерпретируя базовый метод мансарду можно организовать в вальмовых, односкатных, шатровых и прочих кровельных конструкциях.

Иногда под мансарду переделывают уже существующее сооружение, в возведении которого не использовалась «ломанная» технология. Однако эти крыши априори к мансардному разряду отнести нельзя.

Правда, никто не мешает при достаточной мощности стропильных ног использовать ригели скатных стропильных систем в качестве потолочных балок, а опоры дополнительных прогонов в качестве бруса для обшивки мансарды.

Выяснили, что главный признак мансардной крыши это наличие двух смежных стропильных конструкций, соединенных в треугольник или пятиугольник симпатичной хозяину формы. В их строительстве используется типовые технологии сооружения стропильных каркасов для скатных крыш:

  • Наслонная, согласно которой строят нижний ярус мансарды и используют в устройстве верхней части.
  • Висячая. В соответствии с ней строят только верхнюю часть конструкции.

Если для упрощения разрез мансардной крыши разделить на две половины, внизу получится трапеция, а вверху треугольник. Наклонным сторонам трапеции разрешено быть исключительно наслонными, а сторонам треугольника наслонными и висячими.

Базовые схемы стропильных систем

«Классикой жанра» по праву считается пятиугольная схема стропильной системы мансардной крыши со стойками-подпорками, образующими стенки внутреннего помещения. Ее разрез условно делится на простейшие геометрические фигуры. В центре прямоугольник, по бокам которого расположены два зеркально развернутых прямоугольных треугольника, сверху равносторонний треугольник.

Стандартная мансардная конструкция

Наслонные стропила нижней части конструкции опираются внизу на мауэрлат, а верхней пяткой на правый или левый прогон. Часть каркаса мансардной крыши, венчающую сооружение, выполняют висячие стропильные арки.

Их дополняют бабкой-подвеской посредине, если им предназначено перекрывать пролет более 3м. Бабку нельзя соединять с затяжкой арки врубкой, как опорную стойку.

Ее работа заключается в предотвращении провисания затяжки – это не опора, а подвес.

Совет

Подпорки-стойки наслонных стропилин нижней части опираются через лежень на перекрытие. При необходимости увеличить устойчивость под подпорки монтируют подкосы. С лежнем и прогонами стойки соединяются врубками, места соединения дублируются металлическими уголками и зубчатыми пластинами.

Если перекрытие бетонное, под лежень подстилается битумная гидроизоляция. Лежень может быть уложен не на перекрытие, а на кирпичные столбики или на выравнивающие доски. При устройстве мансарды по деревянному перекрытию можно вообще обойтись без лежня и врезать стойки непосредственно в балки.

На довольно крутые нижние части скатов мансардных крыш практически не действует снеговая нагрузка, осадки ведь на них не задерживаются.

Однако у круто установленных стропилин есть другая беда – порывистые ветра будут стремиться перевернуть и сорвать крышу. Поэтому к креплению системы к мауэрлату отнестись нужно очень серьезно.

В мансардной ситуации к стенам скрутками привязывается каждая стропилина, а не через одну, как у обычных скатных конструкций.

Способ выноса стропил за линию стены

Нередко бывает, что запланированная мансардная конструкция формирует слишком узкое внутреннее пространство. Его можно расширить путем выноса стропильных ног за пределы стен. Т.е.

опираться стропильная нога будет не на мауэрлат, а на балки верхнего перекрытия. Этот случай по идее вообще не нуждается в мауэрлате.

Зато усиливающие подкосы в схеме с выносом стропилин применяют беспрекословно, потому что под крайней частью боковых треугольников никакой опоры нет совсем.

Установку мауэрлата можно упразднить, а вот заливка монолитного ж/б пояса для крепления балок к кирпичным стенам весьма желательна.

Балки перекрытия к монолитному поясу крепятся анкерами, в них врубаются опорные стойки максимум на 1/3 толщины бруса.

Важный момент: вынос стропилин за стену просто обязан сформировать карниз для деревянных домов шириной не менее 0,5м, для бетонных и каменных минимум 0,4м.

Технология сооружения стропильной конструкции с выносом стропильной ноги за стену:

  • Устанавливаем крайние балки перекрытия, определяющие контур карнизных свесов. Т.к. перекрытие будет нагруженным, сечение балок принимаем от 150×200мм. Если при укладке стартового бруса выявится, что стены не формируют идеальный прямоугольник, стремимся изменением положения балок исправить огрехи.
  • По натянутым между закрепленными крайними балками шнуркам укладываем и фиксируем остальные бруски. Контролируем высоту и шаг укладки балок перед креплением. Расстояние между элементами перекрытия равно шагу между стропильными ногами. Для утепленных крыш оптимальный шаг установки стропилин 0,6м, потому что он равен ширине плиты теплоизоляции. Если стропила будут монтироваться с подобной частотой, их можно сделать из доски 50×150мм.
  • От левого и правого края откладываем расстояние, равное длине короткого катета прямоугольного треугольника. В отмеченных точках аккуратно стамеской выбираем гнезда на треть высоты балки под крайние опоры.
  • Изготовим опоры путем вытески шипов. Их нужно сделать по размерам выбранных гнезд. Для изготовления угловых опор подойдет брус сечением 100×150мм, из него же следует сделать две несущие опоры для фронтонных сторон крыши. Под рядовые стойки достаточно бруса 50×100 мм. Материал для опорных элементов должен быть длиннее проектной высоты на длину шипа, но лучше на 10см на случай ошибок при стеске.
  • Устанавливаем угловые стойки и скрепляем их временными распорками. Соединяем стойки шнуркой.
  • По шнурке отвесом выверяем в балках точки выборки гнезд под рядовые опоры и выбираем указанные отверстия.
  • Устанавливаем рядовые стойки и две несущие опоры в центрах фронтонов мансарды.
  • На установленные опоры укладываем прогоны – доски сечением 50×150мм. Крепим прогоны уголками. Необязательно использоваться столько же гвоздей, сколько в уголках отверстий. Достаточно двух-трех на каждую плоскость. В результате укладки доски получается каркас стен будущей мансарды.
  • Соединяем установленные друг против друга опоры брусками, прикрепив их к прогонам уголками. Эти элементы будут выполнять функцию ригелей, работающих на растяжение. Потому для их изготовления потребуется пиломатериал 1го сорта сечением 100×150мм. Под каждый установленный ригель нужна временная опора из дюймовки 25×150мм.
  • Сверху ригели временно скрепляем все той же дюймовкой, отступив от краев каркаса 20-30см. Временный редкий настил из одной-двух-трех досок нужен для удобства монтажа верхней части стропильной системы.
  • Делаем из дюймовки шаблон для стропилин нижнего ряда. Для этого прикладываем доску-заготовку к торцу прогона и балки. Затем очерчиваем линии пазов, вдоль которых предстоит отпилить излишки. Примеряем, при необходимости подтесываем излишки.
  • По шаблону изготавливаем стропильные ноги. Если есть сомнения в безупречности строительства, то выпилить для начала лучше только верхний паз. Поместив стропилину на положенное ей место, можно будет потом скорректировать нижний паз по факту без нежелательной порчи материала.
  • Устанавливаем торцовые стропильные ноги, которые нужно будет опять соединить шнуркой.
  • Ориентируясь на шнурку монтируем стропильные ноги нижнего яруса мансарды.
  • Аналогично изготавливаем шаблон для верхней части стропильной системы. Для того чтобы найти линию верхнего спила, временно нашиваем на фронтонную опору доску.
  • Делаем зеркального собрата для предыдущего шаблона. Опираться стропила верхнего яруса будут друг в друга.
  • Примеряем оба шаблона на крыше. Если все в норме, изготавливаем по ним требующееся количество верхних стропилин из доски 50×150мм.
  • Сооружаем верхний ярус стропильной системы.
  • Для того чтобы ригели не провисали, монтируем к каждой верхней ферме бабки требующегося размера. Жестко пришиваем их только к коньковой зоне, низ не должен быть жестко закреплен.

Дальше стропильные ноги прикручиваются к стенам проволочными связками. Затем устанавливается каркас фронтона, по которому его нужно обшить. В завершении монтируется обрешетка с шагом, соответствующим характеристикам кровельного материала.

Метод с каркасными модулями

Технология отличается от предыдущего способа тем, что на перекрытие устанавливаются не отдельные опоры, а полностью подготовленные к креплению модули-блоки боковых стен будущей мансарды.

Блочный метод устройства стропильной системы позволяет оптимизировать строительство мансардной крыши, потому что сооружение модульных элементов производится на земле. В спокойных условиях без ощущения высоты достичь точности узловых соединений легче.

Процесс устройства блочной мансардной крыши:

  • По заранее сделанному проекту изготавливаем рамы стенок мансарды. Продольные брусья по этой методе играют роль прогонов и лежней. Их вместе со стойками раскладываем на ровной площадке и отмечаем при помощи угольника гнезда под опоры боковых стен. По отмеренным линиям делаем пропилы.
  • Вырезаем на стойках шипы, размер которых обязан соответствовать размерам гнезд.
  • Соединяем продольный брус с вертикальными стойками, получаем две модульных рамы – это стенки мансарды.
  • Поднимаем рамы наверх, устанавливаем на предназначенное место. Временно фиксируем положение стенок распорками, затем прикрепляем их к балкам перекрытия скобами.
  • Стамеской выбираем на краях балок гнезда для установки нижнего ряда стропил. Расположить их надо в одну линию. Чтоб соблюсти геометрию проще сначала наметить их бензопилой, потом доработать стамеской.
  • Верхний стропильный ярус мансарды выполняем на земле, примерив предварительно заготовки к установленным элементам. Для точности подгонки к торцу будущей крыши временно прибиваем доску так, чтобы один ее края четко повторял центральную ось стропильной системы. Основание верхнего мансардного треугольника выполняет функцию растяжки. Длина его равняется расстоянию между наружными вертикальными плоскостями установленных рам. По краям растяжки выбираем гнезда, а на нижних пятках стропилин шипы.
  • Собираем стропильные фермы верхнего яруса, для надежности монтируем дополнительный ригель, коньковый узел усиливаем треугольной леревянной накладкой.
  • Пока не переместились на крышу, делаем заготовки стропильных ног. Примеряем их к разложенным на земле рамам. «Раскроить» их удобнее одним махом, прихватив несколько штук струбциной. Выпиливаем только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
  • Примеряем нижнюю стропилину к торцу. Прорисовываем в зоне ее нижней пятки форму шипа, повторяющую конфигурацию гнезда в балке. Выпиливаем шипы.
  • Перемещаем на крышу фермы верхнего яруса и стропильные ноги нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязки стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.
ЧИТАТЬ ТАКЖЕ:  Как быстро избавиться от муравьев в теплице

Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы чертежи для мансардной крыши, наглядно представляющие конструкцию. Благодаря производству соединений врубкой вполдерева увеличивается прочность и жесткость каркаса в целом, что позволит не монтировать дополнительные подкосы.

Минус метода заключается в том, что готовые модули довольно тяжело транспортировать на крышу. Чтобы перенести туда собранные блоки без применения грузоподъемной техники потребуется минимум 4 человека.

Дощато-гвоздевая стропильная система

Строить мощную мансарду над небольшими дачными домиками нецелесообразно, но сэкономить место на малогабаритном участке все же хочется. Для хозяев небольших строений есть отличный вариант – легкая дощато-гвоздевая наслонная конструкция. Способ должен понравиться приверженцам экономии, потому что в сооружении не используется цельный брус.

Для изготовления каждого из опорных элементов используются две доски, между которыми установлены дистанционные отрезки бруска.

Обратите внимание

Формируемая брусками полость объясняет, почему система легка в сравнении с цельными собратьями.

Для обеспечения пространственной жесткости устанавливаются ветровые схватки, соединяющие опоры со стропильными ногами. Свой вклад в усиление конструкции в свою очередь внесет обрешетка.

Народный способ разработки макета

Для успешного результата работы очень желателен проект. Не факт, что представленные чертежи с размерами подойдут для обустройства конкретного дома. Типология в строительстве сейчас совсем не приветствуется. Если нет вообще никакой документации, лучше сделать хотя бы набросок будущей крыши, не забывая о высоте потолков в мансардном помещении. При этом:

  • Следует соблюдать пропорции, ведь слишком большая мансарда может превратить небольшой дом в несуразную, похожую на гриб постройку.
  • Нужно помнить, что нижняя часть мансардной крыши строится с использованием наслонных стропильных ног, а они оптически занижают свес и перекрывают верхнюю часть высоко расположенных окон. Ощутимого эффекта нависания не будет при устройстве мансарды по схеме с выносом стропил.
  • Не стоит забывать, что высота мансардного помещения обязана обеспечить свободу передвижения. Именно этот ориентир требуется для правильного определения высоты стоек мансардных стенок.

Подобрать наилучшие пропорции крыши можно народным шаблонно-макетным способом. Согласно ему на ровной просторной площадке раскладываются бруски или доски, повторяющие контур строения в реальную величину.

Меняя углы, передвигая составляющие, можно добиться оптимальной конфигурации. Элементы нужно зафиксировать гвоздями и тут же померить длины балок, стропил, затяжек, стоек.

Полученные размеры помогут в изготовлении шаблонов.

Расчеты и планировку стропильной системы под мансардную крышу продемонстрирует видео:

Приведенные нами базовые варианты и схемы устройства мансардной стропильной конструкции помогут определиться с выбором оптимального типа стропильной конструкции.

Строительство мансардной крыши своими руками

Расчет деревянных конструкций мансардного этажа

Использовать всю возможную площадь, придать дому оригинальность и значительно уменьшить потери тепла через крышу — вот задачи, которые решает мансарда.

При наличии некоторого запаса прочности у фундамента таким способом можно превратить одноэтажный дом в двухуровневый.

Привлекает еще то, что построена мансардная крыша своими руками может быть даже без наличия особых строительных навыков. Важно не ошибиться с выбором материалов и сделать все по правилам.

Окна в обычном этаже располагаются в стенах. В мансардах стен нет или почти нет. Их заменяет кровля. Потому и окна делают особенными: они не только должны пропускать свет в достаточном количестве, но и выдерживать ветровые и снеговые нагрузки, которые на крыша намного больше, чем на стенах.

Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Устройство мансардных окон в крыше

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

  • большее количество света, не такие резкие границы света и тени;
  • поверхность крыши остается ровной, не усложняется ее рельеф;
  • относительно легкая установка.

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Важно

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия.

Все ендовы  — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.

Об устройстве двухскатной крыши читайте тут.

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Конструкция ломаной мансардной крыши такова, что свесы можно опустить довольно низко, придав дому интересный вид. Но длинный свес крыши выполняют не только декоративную роль.

Совет

Они еще закрывают верхнюю часть стены от осадков и отводят основную массу воды подальше от фундамента. Хотя при планировании нужно иметь в виде, что при сильных ветрах они увеличивают парусность. Из-за этого необходимо использовать более мощные доски и балки.

Потому размер свеса крыши выбирают исходя из нескольких соображений, основное из которых — погодные условия.

Угол наклона

Зависит от кровельного материала, но больше всего — от региона и погодных условий. Классический вариант приведен на рисунке: нижние скаты по отношению к плоскости пола мансарды наклонены на 60°, верхние — на 30°. Исходя из этих данных и параметров вашего здания можно рассчитать все длины.

Только стоит учесть, что согласно СНиП высота потолка в мансарде не может быть меньше 2 м. Тогда по определению это — чердак. Комфортно же себя человек будет чувствовать, если потолок будет поднят на высоту не менее 2,2-2,3 м. Исходя из этого по правилам геометрии рассчитываете требуемые длины.

Углы наклона в классической варианте

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

Вообще же наклон боковых поверхностей обычно колеблется между 45° и до 80°. Чем круче скат, тем большей парусность он обладает, это необходимо учитывать: в регионах с сильными ветрами лучше делать более пологие крыши. Тогда ветровые нагрузки будут восприниматься намного лучше.

Виды стропильных систем ломаных крыш

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Один из вариантов построения каркаса  с висячими стропилами

Выше на рисунке приведет чертеж каркаса с висячими стропилами. Он может быть реализован только в том случае, если основание верхнего треугольника будет не более 4,5 метров (в данном случае это ширина мансардного помещения). Если больше, придется делать наслонные стропила, которые должны опираться на несущую стену посредине (мансарда получится разделенной на две части рядом балок).

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

Есть второй способ добиться похожего эффекта — установить схватки — на рисунке они только намечены еле видными линиями. Длину боковой стропильной ноги делят на три, в этих местах устанавливают схватки. Они понадобятся, если кровельное покрытие будет иметь солидный вес.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Обратите внимание

Мансардная ломанная крыша небольшого дома (ширина не более 6-7 метров) строилась уже столько раз, что на основании опыта можно сказать, какие материалы стоит использовать. Многие параметры зависимы от других материалов. Например, шаг установки стропил завязан с параметрами утеплителя.

Чтобы при утеплении было как можно меньше отходов, монтаж был проще, необходимо чтобы расстояние от одной стойки до другой было чуть меньше ширины утеплителя (на 20-30 мм). Так, если вы собрались использовать минеральную вату, ее ширина 60 см.

Тогда стойки нужно устанавливать так, чтобы просвет между двумя соседними был 57-58 см и не больше.

Ширина доски для стропильной ноги снова-таки определяется исходя из утепления. Для средней зоны России необходимая толщина базальтовой ваты составляет 200-250 мм. Это еще не все.

Чтобы теплоизоляция могла высыхать, необходим вентиляционный зазор в 20-30 мм (без него конденсат постепенно сгноит древесину и приведет в негодность минеральную вату). Итого получается, что по минимуму ширина стропильной ноги должна быть 230 мм. Толщина доски — не менее 50 мм.

Это в регионах с несильными ветрами и не очень обильными снегопадами. Подводя итоги, для всех стропил — коньковых и боковых — требуется доска 230*50 мм.

Если пиломатериал с такими характеристиками получается слишком дорогим, можно будет утепление сделать в двух направлениях: часть вдоль стропил, часть, набив обрешетку, поперек. Закладывать минимально можно 100 мм базальтовой ваты, следовательно можно взять стандартную доску 50*150 мм и оставить на вентзазор 50 мм, или заказать нестандартную 130*50 мм. Это смотрите, что выгоднее по деньгам.

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Важно

Более точный расчет заказывайте у специалистов. Это длительный процесс, состоящий из сбора нагрузок от кровельного материала, самих элементов конструкции, ветровых и снеговых нагрузок. После чего по определенной формуле идет подбор элементов. Более подробную информацию, о том как проводится расчет, смотрите в следующем видео.

Особенности утепления крыш мансардного типа описаны тут.

Мансардная крыша своими руками: порядок монтажа

Устройство мауэрлата на мансардных крышах ничем не отличается от стандартного исполнения. Если дом сложен из бруса или бревен, в качестве мауэрлата можно использовать верхний венец. Его только предварительно обрабатывают пропиткой с высокими защитными свойствами.

Если стена сложена из пеноблоков, поверх нее устраивается армированный монолитный пояс. На кирпичной стене или сложенной из ракушняка, других подобных материалов, устройство такого пояса необязательно. На стену укладывается в два слоя гидроизоляция, а сверху — обработанный антисептипком брус — 150*150 мм или бревно. Его закрепляют вмурованными шпильками.

Как крепить мауэрлат и стропильные ноги к нему

При сборке всех элементов используют длинные гвозди  — не менее 150 мм длиной. В наиболее ответственных местах соединять три и более элемента лучше на болты или шпильки с двусторонней резьбой.  Желательно все стыки укреплять стальными накладками или уголками.

О строительстве дома из газобетона можно прочесть в этой статье.

Первый способ

Установку стропил мансардной крыши делают двумя способами. Первый: собирают части на земле, потом в готовом виде поднимают наверх. Там первыми выставляют крайние конструкции, которые станут фронтонами. Их выставляют вертикально, закрепляют.

Часто удобнее закрепить их длинными брусками, прибитыми к стене (временными). В подготовленные углубления в мауэрлате (их делают с требуемым шагом) вставляются следующие собранные конструкции. Они выставляется строго вертикально, тщательно закрепляется.

При необходимости устанавливают дополнительные временные распорки, которые фиксируют их в нужном положении. Устанавливаются боковые балки.

Как строить ломаную крышу таким способом, собирать узлы смотрите в видео ниже.

Второй способ

Второй метод — строительство ломаной крыши ведут последовательно собирая элементы прямо на месте. Это метод удобнее, если конструкция получается большая и в собранном виде ее можно поднять только с использованием специальной техники (крана).

Сначала настилаются балки перекрытия. К ним крепятся стойки и затяжки, ставятся временные распорки, удерживающие их в вертикальном направлении. Далее собираются стропильные верхние и боковые ноги, устанавливаются затяжки и укосины.

При монтаже соблюдается следующая последовательность действий: сначала устанавливаются и выставляются в нужное положение крайние элементы, надежно закрепляются. При необходимости используют временные распорки.

Между ними натягивается леска, канат, шнурок, которые будут служить ориентиром при монтаже всех последующих элементов.

Этот нехитрый ход позволяет получить идеальную геометрию (не забывайте проверять угол уклона, вертикальность или горизонтальность).

Поверх стоек крепят затяжки — бруски, к которым затем фиксируются боковые стропила и на которые устанавливается затяжка верхнего треугольника. Затяжки крепят при помощи металлических уголков.

Так как балки получаются длинные, они провисают. Это в дальнейшем устраняется — после установки верхних стропильных ног  — при помощи вертикальных балок фиксированной или регулируемой высоты.

А временно их можно подпереть стойками (чтобы не тянули всю систему).

Один из этапов строительства мансардной крыши своими руками

Совет

Чтобы проще было выдерживать нужный угол при установке боковых стропильных ног, изготавливают шаблоны, по которым делают запилы. Но так как геометрия зданий, построенных своими руками, редко бывает идеальной, может понадобится корректировка. Для проверки получаемого угла наклона из нескольких досок сбивают еще один шаблон, которым проверяется правильность установки.

Если стандартной длины пиломатериала — 6 метров — не хватает, или заказывают требуемую длину (дорогое удовольствие) или наращивают. При наращивании к месту стыка прибивают две доски размером не менее 0,6 метра (по 30 см с каждой стороны от места стыка). Их прибивают гвоздями с двух сторон или используют болты.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

После установки боковых стропил остается установить верхние. Для них тоже изготавливается шаблон, запиливается предварительно на земле, а устанавливается наверху.

Почти готовый каркас

Верхняя часть может быть сделана по-разному. Ее строение зависит от ширины основания. Как ее сделать, смотрите на фото внизу.

Как можно сделать верхний треугольник на ломаной крыше

Так как устройство мансардной ломанной крыши не предусматривает наличие конька, на затяжку посередине набивается брус, к которому крепятся укосы, фиксирующие треугольник в необходимом положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

Га этом можно считать, что мансардная крыша своими руками собрана. Остается смонтировать кровельный материал и заняться утеплением (можно в таком порядке, можно одновременно). Особенности утепления мансардных крыш описаны тут.

Узлы и их чертежи

При монтаже стропильной системы могут возникнуть вопросы по сборке узлов — мест пересечения и соединения нескольких элементов конструкции. На фото вы видите чертежи ключевых соединений.

Как сделать соединение элементов стропильной системы ломаной крыши

Второй вариант соединения боковых наслонных стропил и верхнего треугольника. Для более надежного крепления использованы болты.

Обратите внимание

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

Способы крепления стропильных ног к мауэрлату или, как в данном случае, к боковой балке показаны на рисунке ниже. Чтобы проще было монтировать тяжелый элемент, снизу к стропилу прибивают упорную доску (брусок), которая ограничивает ее движение: доска упирается в край и не дает ей опустится ниже.

Несколько вариантов крепления стропил к мауэрлату

Конструкция стропильной системы мансардной крыши

Расчет деревянных конструкций мансардного этажа

Стропильная система является главной несущей конструкцией кровли. При строительстве следует учитывать снеговую и ветровую нагрузку, которые должны выдерживать стропила. В большинстве случаев основные детали изготавливаются на основе древесины хвойных пород, которые непременно обрабатываются особыми огне- и биозащитными составами.

Общая характеристика и обзор стропильных систем

Различают следующие виды конструкций:

  • односкатные, стропила которых смотрятся как балки с опорой на стены дома. При равной высоте стен получается плоская крыша, а при разной – наклонный скат;
  • в двухскатных стропильных системах соединение стропил, образующих 2 ската, производится под определенным углом.

    Одной из их разновидностей является ломаная крыша, наиболее часто используемая для мансардной кровли: излом позволяет получить больше пространства;

  • полувальмовые (трехскатные) имеют наиболее представительный вид и состоят из треугольного и двух трапециевидных скатов.

    Их монтаж – дело довольно сложное;

  • вальмовые (четырехскатные) – наиболее устойчивы и хорошо сохраняют тепло. В распространенном исполнении состоят из 2 скатов в форме трапеции и 2 вальм в торцах здания.

    К данному типу относятся и шатровые крыши;

  • различают также чердачные, бесчердачные крыши и кровли для мансарды;
  • мансардные конструкции имеют свои особенности.

Мансардные стропила

Mансардa – это жилое помещение, которое располагается на крыше и дает возможность увеличения используемого пространства здания без существенных финансовых затрат. При этом необходимо, чтобы стропильная система крыши мансарды была достаточно прочна и соответствовала стандартам надежности.

Качество главных защитных функций кровли напрямую зависит от данных показателей. Оптимальной с точки зрения выгодности считают мансардную крышу, все углы скатов которой отличаются друг от друга.

Схема стропильной системы мансардной крыши: 1- прогон; 2 – наслонные стропила; 3 – стойка; 4 – балка перекрытия мансарды; 5 – балка перекрытия этажа.

Использование наслонных уместно в зданиях с промежуточной несущей стеной. Эти стропила упираются на внутреннюю стену или специальные опоры и на внешнюю стену дома.

Применение наслонной системы возможно только при расстоянии между несущими стенами не более 7 метров.

Висячие стропила применяют при отсутствии внутренних капитальных стен.

Наиболее простые образцы состоят из нижнего пояса (затяжки) и стропил. В роли опор выступают мауэрлаты.

Систему стропил укрепляют проволокой, вмонтированной в стену, и скобами, учитывая при этом степень возможной нагрузки. При строительстве каркаса используют доски. Их длина рассчитывается в зависимости от длины пролета между фермами.

Мансардная крыша очень популярна при возведении частных жилых домов по нескольким причинам:

  • монтаж данной конструкции не представляет сложности даже для неопытных строителей;
  • мансардная крыша не требует особых финансовых затрат;
  • в результате можно получить дополнительный этаж, весьма удобный для проживания.

Различают следующие виды мансардной крыши:

  • симметричная,
  • несимметричная,
  • ломаная,
  • треугольная.

Возможна также установка одно- и многоуровневых мансард с помещениями, отличающимися по геометрической форме, что, конечно же, отражается на экстерьере здания.

Важным моментом является также расчет угла скатов крыши. Он производится с учетом следующих обстоятельств:

  • климатических особенностей местности,
  • применяемого материала,
  • вкуса владельца в вопросе архитектуры.

Составляющими элементами конструкции крыши для мансарды являются:

  • стропила;
  • стойки;
  • подкосы;
  • мауэрлат;
  • обрешетка;
  • конек;
  • кровля;
  • соединительные элементы.

Устройство мансардной стропильной системы

Монтаж системы стропил – задача довольно сложная, от которой зависит устойчивость, прочность и долголетие кровли.

При работе необходимо придерживаться следующих правил:

  1. Для строительства стропил, как и других деталей каркаса, следует использовать деревянные балки сечением 10х10 см;
  2. Обязательно нужно использовать гидроизоляцию: толь, рубероид. Укладка каркаса нужна при наличии перекрытий (железобетонных плит) в основании. Несущие узлы скрепляются скобками из металла и проволочной обвязкой.

    Нередко используется соединение деревянных конструкций посредством расшиповки и дополнительного крепления при помощи проволоки или скоб;

  3. Влажность используемого дерева (желательно хвойного) не должна превышать 15 %;
  4. Необходимо обеспечить противопожарную и антисептическую обстановку;
  5. При покупке сырого строительного материала следует просушить его в течение нескольких месяцев под специальным навесом. Применение сырых брусьев может привести к разрушению всей системы стропил.

    В роли укладываемой на балки стойки выступает деревянный брус (сечение 10х10 см). При разметке положения стоек следует рассчитывать расстояние таким образом, чтобы их расположение было строго вертикальным и в одной плоскости;

  6. Для точного расчета необходимо использование отвеса, а для прочной фиксации элементов нужны раскосы или растяжки;
  7. Вертикальные стойки будут основой стен помещения мансарды. Для их обивки можно использовать любые обшивочные материалы (гипсокартон, фанеру), причем непременно с двух сторон стоек. Между ними должен быть утеплитель.

Монтаж и расчет стропильной системы мансардной крыши

Первым делом укладывается верхний брус. Прекрасно подходит для данной цели брус сечением 10х10, 15х15 см. Он крепится при помощи скоб, саморезов или гвоздей к стойкам. Первый брус – подстропильная яма.

Следующим шагом является установка мауэрлата. Этот элемент не позволяет крыше опрокинуться при сильном ветре – она фактически вся прикреплена к мауэрлату, который к тому же переносит нагрузку на стены. Для установки данной детали понадобятся доски, брусья. Толщина доски должна составлять минимум 5 см, а сечение бруса – 10х15.

Доска или брус укладываются в горизонтальном положении по уровню стены. Чтобы избежать попадания влажности на элементы мауэрлата, под доску нужно уложить гидроизоляцию. Для прикрепления доски к стене используются длинные саморезы и скобы. Можно дополнительно закрепить мауэрлат, прикрепив его при помощи толстой проволоки к стене.

Важно

Она (проволока) должна быть вмонтирована в стену во время возведения кладки. Следует помнить о необходимости обработки досок гидроизолирующими и антикоррозионными материалами.

Следующий этап – установка стропильных ног. Их можно приобрести готовыми или сделать самим.

Для стропильной системы крыши мансарды предусмотрено расстояние 15 см друг от друга.

Сначала крайние стропила укладывают к фронту, обращая внимание на то, чтобы верх стропил и линия края фронта оказались на одном уровне. Доски для стропил выбирают гладкие, без впадин и сучков.

На один погонный метр допустим всего один изъян. Ширина и толщина доски составляют соответственно 15 и 4 см. После установки крайних стропил между ними протягивается уровень, по которому возводят другие стропила.

После этого в верней части каркаса их соединяют, также устанавливается коньковая балка высокой прочности.

Применение коньковой балки необходимо при длине крыши более 7 м и большом весе стропильного каркаса.

При возведении системы стропил внимание следует обращать прежде всего на следующие моменты:

  1. Закладывание окон – об их устройстве нужно думать во время установки оконных проемов, на которые должны крепиться рамы;
  2. Размер помещения мансарды должен быть достаточно большим для комфортного проживания. Минимальные параметры: длина – 3, высота – 2 метра;
  3. При высоте крыши меньше 7 метров рекомендуется ограничиться растяжками в верхней части стропильной системы. Они также могут служить потолочными балками мансарды;
  4. При неблагоприятных погодных условиях (снег, сильный ветер) растяжки берут на себя определенную часть нагрузки;
  5. Последние штрихи – укладывание обрешетки, утеплителя, гидробарьера, кровельного материала, утепление и последующая отделка стен и потолка мансарды.

Стропильная система ломаной мансардной крыши

На фото стропильная система ломаной мансардной крыши

В последнее время стали очень популярны ломаные мансардные крыши. Они придают дому особый неповторимый вид. Презентабельность данного типа крыши достигается посредством использования кровельного материала высокого качества.

Стропильная система ломаного типа мансардной крыши оптимально подходит для зданий шириной не более 6 метров. Ее монтаж имеет свои особенности и предполагает применение тяжелых и габаритных элементов конструкции, однако он под силу даже двум строителям, поскольку принцип сборки конструкции – модульный, т.

е. можно соединять детали на земле и затем поднимать их на высоту и закреплять.

После окончания всех расчетов и определения необходимых размеров можно приступать к монтажу. Первым делом устанавливают мауэрлат, балки перекрытия, которые прочно скрепляются между собой с целью создания основы для стропил – надежной обрешетки.

Следующий шаг – обозначение помещения мансарды. Необходимо выставить стойки вертикально и, используя продольные прогоны, скрепить их. Высота стоек должна быть больше высоты чистового потолка на 100 мм. Конструкция в верхней части соединяется балками из дерева, выполняющими функции затяжек верхних висячих стропил.

Совет

Затем производится монтаж наслонных и висячих стропил. После установки первых проверяется плоскость ската, после чего проводится монтаж висячих стропил. Особое внимание следует уделить сборке расположенных в точках перегиба узлов.

При необходимости наслонные стропила подпирают подкосами. Подвешивание верхней затяжки с помощью бабки позволяет избежать ее прогиба.

Последний этап – монтаж каркаса фронтона и его последующая обшивка.

Выполнив вышеперечисленные действия, можно переходить к созданию карнизов, фронтонных свесов и отливов. Фасадные конструкции монтируются с учетом дверных и оконных проемов. В зависимости от стройматериалов и некоторых других обстоятельств порядок работ может быть немного другим.

Подведем итоги:

  • мансарды позволяют увеличить площадь используемого помещения;
  • их стропильная система имеет свои особенности;
  • есть несколько видов мансардных крыш;
  • монтаж системы стропил кровли для мансарды возможен даже при наличии небольшого опыта в области строительства;
  • важным условием успешного проведения монтажных работ являются точные расчеты.
