Как рассчитать высоту конька двухскатной крыши: примеры, формулы, методы

Стены в мансардной крыше: как правильно рассчитать высоту

От высоты расположения конька крыши зависят эстетические показатели, архитектурная специфика и технические характеристики дома. Крайне важно при разработке проекта грамотно определить правильный размер конструкции.

Для получения идеального результата мы предлагаем вам сегодня разобраться как рассчитать высоту конька двухскатной крыши, и каким методом лучше пользоваться в самостоятельных вычислениях.

Ориентиры выбора высоты конька

Коньком называют горизонтальное ребро двухскатной крыши, образованное в месте соединения вершин ее наклонных плоскостей.Высоту конька без малейших сомнений отнесем к наиболее значимым параметрам, задающим пропорции крыши.

Как занижение, так и завышение ее может привести не только к нарушению архитектурной картины, но и к проблемам в эксплуатации. Горячее желание владельца дома воплотить собственные идеи нередко идет в разрез с техническими предписаниями, ознакомление с которыми поможет избежать серьезных ошибок.

Для того чтобы процесс исследования изучаемой величины был проще и понятнее представим будущую крышу в форме равностороннего треугольника. Это самый распространенный вариант. Кроме него есть асимметричные двухскатные крыши с различающимися по площади скатами.

Обратите внимание

Однако угол наклона обоих конструктивных составляющих чаще всего равен, потому высота конька вычисляется по стандартной схеме.

Равносторонний треугольник разобьем для удобства на две симметричные части. Проходящая от вершины треугольника до его основания линия – ось симметрии представленной нами фигуры, она же катет прямоугольного треугольника и высота конька.

Ориентир №1: Атмосферные явления

С климатической данностью спорить бессмысленно, необходимо подстраиваться под ее непреклонную диктовку и приспосабливаться. К атмосферным явлениям, оказывающим влияние на выбор высоты конька, относятся:

  • Ветровая нагрузка. В областях, погодные условия которых отличаются частыми порывистыми ветрами, принято сооружать пологие и низко-скатные кровельные конструкции с углом наклона до 10º. В регионах со слабыми и умеренными ветрами высота конька может быть любой.
  • Количество осадков. Осадки – потенциальная угроза протечек, из-за которых отсыревают, затем постепенно приходят в непригодность элементы стропильной системы и кровельного пирога. С крыш крутизной более 45º осадки удаляются гораздо быстрее, чем с пологих конструкций.
  • Масса снежного покрова. В районах с обильными зимними осадками рекомендовано возведение крыш с уклоном более 45º с целью оптимизации скорости схода снежных залежей. С более низких и плоских крыш необходимо будет чаще счищать снег.

Высота крыши по соотношению к ширине дома и как рассчитать высоту конька для различных типов кровли

Стены в мансардной крыше: как правильно рассчитать высоту

Ни один дом невозможно представить без крыши. Такая конструкция необходима, ведь благодаря ей обеспечивается защита всего здания от воздействия окружающей среды, а также правильное устройство крыши дает возможность соорудить чердак или мансарду.

Крыша подвергается воздействию различного рада атмосферных явлений. Если неверно подобрать угол наклона ската, а, соответственно и высоту, то есть риск, что порывистый ветер или обильное выпадение осадков смогут нарушить целостность конструкции. В лучшем случае придется проводить небольшой ремонт, в худшем – сооружать конструкцию заново.

В этой статье вы узнаете как рассчитать высоту крыши для дома и не сделать ошибку в расчетах.

Зачем определять высоту

При проектировании строительства какого-либо объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующий ряд аргументов подтвердит значимость правильного определения такого параметра:

  1. Длительность срока эксплуатации и надежность. Самая важная характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крова позволит конструкции быть устойчивой к имеющимся нагрузкам, оказываемым материалами кровельного покрытия и иных сооружений, сезонной нагрузке, такой как масса снега.
  2. Эстетика внешнего вида. Немаловажно при строительстве дома позаботиться о его внешнем виде. Неправильные параметры, применяемые в проектировке, не смогут позволить дому выглядеть завершено и эстетично.
  3. Удобство. За счет высоты крыши можно соорудить в доме чердачное помещение и приспособить его для жизни или склада, что обеспечивает определенные удобства и увеличивает жилое пространство дома.

Верхняя точка крыши называется коньком. Иначе говоря, это место соединения наклонных плоскостей крыши, расположенное в горизонтальной плоскости.

Если высота уровня кровли высчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбалансом в архитектуре, но и проблемами в течение срока пользования. Параметр высоты должен соответствовать технологическим процессам.

Атмосферные нагрузки

От чего зависит

Очень важным параметром, от которого придется отталкиваться в расчетах и от которого зависит надежность конструкции, является угол наклона.

Существует ряд факторов, от которых зависит этот параметр, как и значение высоты конструкции.

Атмосферные явления

К такому фактору необходимо подстраиваться, ведь противостоять таким явлениям бессмысленно.

Из атмосферных факторов, которые влияют на кровлю, имеются следующие:

  1. Ветер. Угол ската выбирается в зависимости от погодных условий, которые присущи зоне, в которой располагается дом. Если в основном в регионе преобладают порывистые ветра, то угол выбирается не больше 10-20 градусов. В остальных случаях ветер не влияет на угол ската крыши.
  2. Осадки. Регион, в котором наблюдается обильное выпадение осадков, угол ската рекомендуется выбирать больше 45 градусов. Такая конструкция крыши позволяет быстро осадкам стекать.
  3. Масса снега. Аналогично предыдущему фактору, выбор высоты зависит от обильности выпасаемых снежных осадков в зимний период. Угол ската желательно выбирать в 45 градусов и больше, если снег в регионе выпадает часто и в больших количествах.

Необходимость создания чердака

Без чердака обычно возводят постройки нежилого типа и достаточно легкие, например, гаражи и сараи. Для жилого дома всегда необходимо предусмотреть наличие чердачного помещения. Использовать его или нет – это уже личное дело каждого.

Необходимость сооружать чердачное помещение – фактор, который влияет на значение высоты крыши исходя из комфорта передвижения по будущему помещению. А именно, есть необходимость передвигаться по чердаку и эксплуатировать его как жилое или складское помещение.

Если же помещение предусматривается нежилое, то существует ряд правил и для такой конструкции:

  • в расчет высоты крыши берутся противопожарные требования к дому;
  • размер помещения не должен быть помехой техническому обслуживанию;
  • обязательно наличие сквозного прохода, высотой 1,6 м и длиной 1,2 м.

Тип кровли

Существуют особые правила, отталкиваясь от которых определяют параметр высоты крыши относительно материала для ее покрытия:

  1. Если в кровельном материале много штучных элементов, то угол наклона выбирается как можно больше.
  2. Если крыша выбрана низкой, то стыки в кровельном материале должны быть сведены к минимуму.
  3. Для материала большой массы избирается максимально большой угол для того, чтобы общий вес материала равномерно распределялся по поверхности.

Высота крыши по отношению к ширине дома

С такого ракурса определение высоты крыши определяется на основаниитеоремы Пифагора. Для этого поперечное сечение конструкции представляется как равносторонний треугольник.

Параметр, которые необходимы для расчетов – это угол наклона крыши. Высота конструкции – это катет прямоугольного треугольника.

Расчет проводят следующим образом:

  1. Необходимо определить тангенс выбранного значения для угла ската.
  2. Зная ширину дома, одну сторону, прилегающую к углу, можно вычислить, поделив значение на 2.
  3. Далее имеющиеся значения нужно подставить под известную формулу a = b * tg a.
  4. По такому принципу и можно понять зависимость высоты конька от ширины дома. Чем больше ширина дома, тем больше будет угол ската.

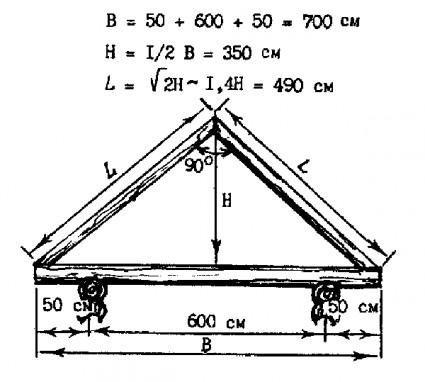

Соотношение ширины дома к высоте конька

Высота конька двухскатной крыши

Как рассчитать высоту конька двухскатной крыши и не наделать ошибок? Выше указан самый простой способ определить высоту крыши для двускатной ее разновидности. Используется для этого математическая формула. Но существует еще один способ расчета – графический. Изначально делается чертеж на бумаге, после чего измеряются полученные величины.

Принцип такого метода – перенести в точном пропорциональном соотношении в меньшем масштабе реальные параметры конструкции крыши.

Несмотря на то, что способ считают не таким точным, как математический, многим он удобен и также позволяет узнать необходимые результаты.

Алгоритм действий такой:

  1. Чертится равнобедренный треугольник и проводится меридиану – это и будет высота конька.
  2. Чертить треугольник необходимо, отталкиваясь от выбранного ранее угла наклона в зависимости от индивидуальных параметров дома и его месторасположения.
  3. Для того чтобы начертить точно угол наклона крыши, следует воспользоваться транспортиром.
  4. После того, как треугольник будет начерчен, проводиться измерение получившейся меридианы, т.е. высоты конька.

Такой способ особенно удобен для тех, кто собирается оборудовать чердак под помещение жилого типа. В этой ситуации есть возможность наглядно определить и обозначить все необходимые параметры.

Высота двухскатной крыши

Расчет высоты крыши четырехскатного типа

Несмотря на то, что четырехскатная разновидность крыши намного сложнее по конструкции, в расчетах можно воспользоваться параметрами и формулами по принципу расчета высоты двухскатной разновидности.

У четырехскатной крыши имеются две разновидности:

  1. Шатровая. В такой конструкции все скаты крыши имеют одинаковые значения длины, площади и идентичны по форме. Такая разновидность используется в регионах с сильными ветрами. Она способна выдерживать сильные порывистые ветры и высокую степень нагрузки.
  2. Вальмовая. Скаты представлены двумя треугольниками и трапециями. Такая разновидность требует значительных затрат на материалы для ее сооружения, однако – это идеальный вариант для устройства мансардного этажа. Однако, такая конструкция не подойдет для регионов, где в основанном сильные порывисты ветры. В таких условиях конструкция нуждается в дополнительном укреплении.

Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

  1. В конструкции можно найти прямоугольный треугольник.
  2. В найденной фигуре обозначить гипотенузу, которой будут стропила, второй стороной – ширина дома, разделенная на 2.
  3. Отталкиваясь от параметра угла наклона( tg угла), вычисляется третья сторона фигуры, которая и представляет высоту.

Высота вальмовой крыши

Как правильно рассчитать площадь мансардного этажа

Стены в мансардной крыше: как правильно рассчитать высоту

Здравствуйте, хочу пристроить мансарду к дому, и встал вопрос, как рассчитать площадь мансардного этажа. Из школьного курса геометрии я, конечно, помню о нахождении площади прямоугольника, но мансардный этаж это все, же более сложная форма.

Ломаная крыша, а еще двери и окна, которые так же должны быть учтены. Хотелось бы обшить готовую площадь вагонкой, и никак не могу понять, как и что перемножать? С уважением Владимир. Здравствуйте, Владимир.

Вы правы, расчет площади мансардного этажа несколько отличается от расчета площади, к примеру, обычной жилой комнаты, что обусловлено спецификой строения.

При определении площади мансарды учитываются многие величины, некоторые из которых уже давно приняты и указаны в СниПах. Именно оттуда берется высота жилого помещения, которая равна 2,5 метрам.

Как правильно считать площадь мансарды

В соответствии со СНиП 2.08.01–89* при определении площади помещений мансардного этажа (Sпола) учитывается площадь этого помещения с высотой наклонного потолка 1,5 м при уклоне кровли 30° к горизонту, 1,1 м – при 45° и 0,5 м – 60° и более . При промежуточных значениях высота определяется интерполяцией.

Площадь помещения с меньшей высотой следует учитывать в общей площади с коэффициентом 0,7. При этом минимальная высота стены должна быть 1,2 м при уклоне кровли 30°; 0,8 м – при 45–60°, не ограничивается при наклоне 60° и более.

Схема для расчета площади мансардного помещения при уклоне кровли в 45о.

Мансарды — жизнь под крышей

ВниманиеСогласно СП 54.13330.2011 Здания жилые многоквартирные Приложение В Правила определения площади здания и его помещений, площади застройки, этажности и строительного объема.

… При определении площади комнат или помещений, расположенных в мансардном этаже, рекомендуется применять понижающий коэффициент 0,7 для площади частей помещения с высотой потолка от 1,6 м – при углах наклона потолка до 45°, а для площади частей помещения с высотой потолка от 1,9м – от 45° и более.

Площади частей помещения с высотой менее 1,6м и 1,9м при соответствующих углах наклона потолка не учитываются. Высота помещения менее 2,5м допускается не более чем на 50% площади этого помещения.
… Согласно СП 118.13330.

2012 Общественные здания и сооружения Приложение Г Правила подсчета общей, полезной и расчетной площадей, строительного объема, площади застройки и этажности общественного здания …

Sпола = А?L + 2В?0,7?L = L?(A + 1,4B), где S – площадь пола мансарды; А – ширина мансарды с высотой не менее 1,1 м; В – ширина мансарды с высотой не менее 0,8 м; L – длина мансарды; 0,7 – коэффициент, вводимый для площадей с меньшей высотой. Общую площадь следует определять как сумму площадей всех помещений, встроенных шкафов, а также лоджий, балконов, веранд, террас и холодных кладовых, подсчитываемых со следующими понижающими коэффициентами: для лоджий – 0,5, для балконов и террас – 0,3, для веранд и холодных кладовых – 1,0.

Площадь, занимаемая печью, в площадь помещений не включается. Площадь под маршем внутриквартирной лестницы при высоте от пола до низа выступающих конструкций 1,6 м и более включается в площадь помещений, где расположена лестница.

Возведение стен под крышей мансардного этажа: правила и принципы

Чтобы определить можно ли назвать крышу мансардой, нужно придерживаться следующего правила:

  1. Использоваться это пространство должно по прямому назначению здания. Тоесть мансарда должна быть как минимум отапливаемой.
  2. Высота потолка должна быть не менее 2.00м.

Поэтому не каждую крышу можно сделать мансардой. И самое главное следует учитывать, что при определении общей площади мансарды учитывается площадь только с высотой от пола до наклонного потолка:

  • 1,5 метра – при наклоне 30 градусов к горизонту;
  • 1,1 метра – при 45 градусах;
  • 0,5 метра – при 60 градусах и более,
ЧИТАТЬ ТАКЖЕ:  Огнезащита деревянных конструкций: обработка и материалы

Остальная площадь, где высота до наклонного потолка меньше не учитывается и не в ходит в общую площадь помещения. Полный текст Приказа Министерства экономического развития Российской Федерации (Минэкономразвития России) от 30 сентября 2011 г.
N 531 г.

Как производится расчет мансардной крыши с помощью онлайн калькулятора

Ведь организовать такое устройство легче и дешевле, нежели построить дополнительный этаж с последующим укрытием кровлей. Кроме того, при помощи крыши мансардного типа можно существенно преобразить уже имеющийся дом со старой крышей.

Разберем основные виды кровли, используемые при строительстве крыш мансардного типа:

  • Металлочерепица — холоднокатаный стальной оцинкованный лист, покрытый полимерным покрытием.

Как рассчитать площадь мансардного этажа

ВажноНекоторые проекты домов предполагают кровлю в виде конусов, куполов или пирамид. В таких мансардах комнаты необычного вида. Но для строительства такой мансарды своими силами не обойтись – очень серьезная планировка потребует выполнения профессионалом.

Рассчитываем площадь мансарды Делаем расчет: определяем высоту Для того, чтобы правильно рассчитать количество площади, которое возможно для мансардного этажа, нужно обратить внимание на высоту будущих помещений.

Перед началом расчетов советуем набросать план крыши, разделив его схематически на простые геометрические фигуры.

Определив площадь каждой из этих фигур, и сложив их, вы получите точную площадь мансардного этажа. Чтобы определить площадь фигур, придется вспомнить школьный курс геометрии и формулы площади:

  • квадрата – А2, где А означает длину каждой из сторон;
  • прямоугольника – А х В, где А – длина, В – ширина;
  • треугольника – Ah/2, где А – основание, h – высота фигуры;
  • трапеции – h х (А + В)/2, где h – высота фигуры, А и В – верхнее и нижнее основания.

Вот таким нехитрым способом, сложив все полученные результаты, вы сможете получить максимально точное значение площади мансардного этажа.
При таком устройстве высота от нулевого уровня крыши до конька составляет до 4-х метров, а угол наклона крыши достигает 55 градусов. Однако ввиду сильной скошенности стен, полезным оказывается лишь пространство в середине.

  • Мансардная ломаная — это разновидность двускатной крыши.Такое устройство кровли отличается от обычного двускатного устройства наличием стыков на плоскостях. Плоскость каждой стороны, спускаясь под определенным углом делится на две части. Вторая часть, более низкая, при этом приобретает еще больший угол падения. Визуально геометрия такой кровли получается ломаной.

Основное преимущество ломаного мансардного типа состоит в том, что позволяет избежать значительных финансовых издержек и при этом существенно увеличить полезное пространство дома.

Как рассчитывается площадь мансардного этажа

Сумма всех площадей элементов, полученная при этом и будет являться площадью крыши Например: При длине основания дома 10 м., ширине основания 8 м., планируется построить мансардное помещение полезной шириной 5 м.

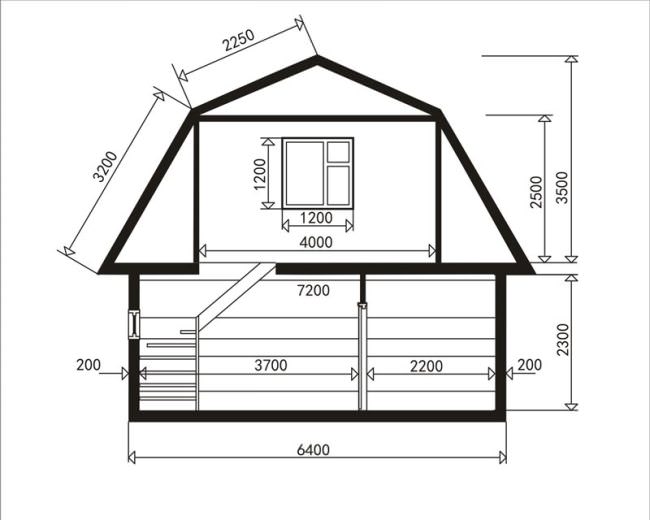

, высотой до ребер скатов 2,5 м. и высотой в середине до конька 3,5 м. Ширина свеса кровли планируется 50 см.Длина боковых стропил при этом получается 3,42 м., длина коньковых стропил — 2,69 м.

Теперь следует вычислить площадь верхних и нижних граней.

Умножаем длину боковых стропил на длину основания крыши. Получается 34,2 м.кв. Сумма двух нижних граней — 68,4 м.квПри умножении длины коньковых стропил на длину крыши получаем 26,9 м.кв.

Складываем две верхние грани. Получаем 53,8 м.квСоответственно общая площадь крыши получается 122.2 м.кв. Расчет площади Расчет кровельного покрытия Расчет площади крыши необходим нам для точного расчёта необходимого количества кровельного материала.

Как рассчитывается площадь мансардного этажа в доме для налогов

Москва «Об утверждении Требований к определению площади здания, помещения» I. Общие требования к определению площадей 1.

Площадь и общая площадь здания, помещения определяются как площадь простейшей геометрической фигуры (прямоугольник, трапеция, прямоугольный треугольник и т. п.

) или путем разбивки такого объекта на простейшие геометрические фигуры и суммирования площадей таких фигур. 2.

Значение площади и общей площади здания, помещения определяется в квадратных метрах с округлением до 0,1 квадратного метра, а значения измеренных расстояний, применяемые для определения площадей, — метрах с округлением до 0,01 метра. 3. Для помещений в зданиях, возведенных по типовым проектам из сборных конструкций заводского изготовления с типовой планировкой на этажах, допускается производить определение площадей по подвальному, первому и типовому этажу.

Как рассчитать высоту крыши — по отношению к высоте дома + видео

Стены в мансардной крыше: как правильно рассчитать высоту

  1. Типы и формы современных крыш
  2. Коньковый прогон и углы наклона скатов
  3. Расчеты высоты крыш разных форм
  4. Расчет кровли с помощью онлайн-ресурсов
  5. Что учитывать, приступая к расчетам крыши

Завершающим этапом строительства любого дома (будь это просторное основное жилище или небольшой дачный домик) становится обустройство крыши. Именно она придает экстерьеру презентабельный и завершённый облик. Но при этом выполняет очень важную функцию – сохраняет тепло, создает уютную, максимально комфортную и приятную атмосферу внутри. Именно этот элемент любого строения без преувеличения называют одним из важнейших.

От чего зависит высота конструкции и что учитывают, выполняя предмонтажные вычисления

Особенно важно знать, как рассчитать высоту крыши для дома, причем точно понимать, как сделать это правильно. Именно поэтому нужно уделить некоторое время на изучение данного вопроса.

Неточности, допущенные в предмонтажных вычислениях, приводят к серьёзным проблемам, с которыми потом слишком сложно справиться.

Часто для устранения ошибок приходится приступать к работам по обустройству кровли заново.

Важно

Например, если скаты выполнены с малым углом наклона, то такой конструкции будут причинять серьёзный вред зимние снегопады (из-за скопления снега есть риск того, что произойдет пролом кровли). Логично предположить, что можно просто делать высокий конёк и все проблемы будут решены. Но и это не так, ведь слишком высокая крыша наиболее всего уязвима к порывам ветра.

Таким образом, как рассчитать высоту крыши и углов наклона скатов, а также обустройству кровли, необходимо помнить, что на ее высоту значительное влияние оказывают:

  • общая квадратура сооружения;
  • климатические условия (как вы уже догадались, в регионах со снежными зимами не рекомендуются покатые крыши, оптимальные для тёплых континентов);
  • материал для обустройства кровли, а также обрешетки;
  • выбранная форма;
  • высота основного здания;
  • личные предпочтения и вкусы хозяина.

На параметры конструкции во многом влияет и ряд других факторов, например, прямая зависимость есть от слоя положенного утеплителя или установки снегозадержателей. Размеры конька связаны с особенностями стропильной системы, но вместе с этим могут увеличить общую площадь кровли и количество требующихся для её обустройства материалов.

Всё описанное выше подтверждает тот факт, что от размера крыши зависит прочность конструкции, долговечность её эксплуатации, эстетичность и гармоничность внешнего облика постройки.

Какие распространены типы современных кровельных конструкций

Тип крыши оказывает самое прямое влияние на расчет и используемые для него формулы, а также на величину и, следовательно, на расход материала, который нужно приобрести для обустройства кровли.

Сегодня чаще всего возводятся такие конструкции:

  • односкатная (её предпочтительнее использовать для хозяйственных построек);
  • двускатная (самая популярная для жилых домов);
  • четырехскатная. Тоже отличный выбор для жилых сооружений. Здесь предусмотрены многообразные варианты: эффектные шатровые (характерная черта которых – одинаковый размер и форма всех скатов) или сложные вальмовые (их особенностью является участие двух треугольных вальм и двух скатов с изломом (формы трапеции));
  • мансардная (состоит из двух скатов, но обязательно с изломом). Данный излом позволяет увеличить площадь мансарды.

Конёк и определение рациональных углов наклона скатов

Для расчётов разных форм кровли используется такая величина как размер конька. Под этим названием понимается верхнее, горизонтально расположенное ребро конструкции, которое образовалось при пересечении двух скатов кровли (наклонных плоскостей).

Конёк есть на всех видах крыш, кроме шатровых и купольных

Если конструкция простая двухскатная, то он один, если же сложная – то коньков образуется от двух и более. На коньковые прогоны при возведении кровли опираются стропильные ноги, а исходя из того, какой кровельный материал выбран для окончательного покрытия, выбирается и основа конька.

Знать, как рассчитать высоту крыши правильно, нужно и для сооружения надежной и прочной конструкции, а также для того, чтобы спрогнозировать предварительные затраты на строительство, и запланировать бюджет.

В вычислениях рационального угла наклона учитывают материал, из которого решено выложить кровлю: одни кровельные покрытия могут быть уложены под углом до 90 градусов, а другие – только от 15 до 60 градусов.

Подбирая, с каким наклоном плоскостей выбрать крышу для своего дома, необходимо принимать в учет функциональность, общий внешний вид полученного в итоге сооружения (ведь вы захотите получить эстетичное строение) и климатические условия. Как показывает практика, для европейских стран идеальным решением можно назвать угол в 35-40 градусов.

Примеры вычислений, которые несложно выполнить самостоятельно

В принципе, если речь идет о простых конструкциях кровли, то понадобится совсем немного для того, чтобы рассчитать высоту крыши: калькулятор и несколько всем известных принципов из основ геометрии, которые преподают ещё по школьной программе.

Основной принцип расчета берём из правила, что длина одного катета в прямоугольном треугольнике будет равна длине другого, если его умножить на тангенс угла, образованного с основанием.

Если речь идет о том, как рассчитать высоту конька односкатной крыши, то здесь получается всё предельно просто:

Если выбрана двухскатная конструкция, то в этом случае высоту конька вычислить также очень просто: ширину дома можно разделить на «два», а затем умножить на тангенс угла, образованного наклоном скатов. Рассмотрим для наглядности описанное выше, как рассчитать высоту двухскатной крыши на примере дома, у которого ширина будет составлять 10 метров. Итак, для вычислений:

Совет

Самыми применяемыми на сегодняшний день являются четырёхскатные конструкции, и для их вычисления можно воспользоваться тем же принципом (формулой), что и для того, как рассчитать высоту конька двухскатной крыши, но только ширина дома делится не на два, а на четыре. Плюс, занимаясь вычислениями для четырехскатной крыши, важно учитывать непосредственно длину конькового прогона, а также стропильную систему.

Наиболее сложными вычислениями сопровождается обустройство кровли мансардного типа, характерной чертой которого можно назвать наличие двух скатов с изломом, что со стороны делает её общий вид как бы «ломаным». Обустройство ломаной крыши позволит увеличить функциональную область мансарды.

В основе расчета вальмовой крыши положен уже рассмотренный выше пример вычисления высоты двускатной крыши, однако не стоит забывать, что у кровли получается не один угол наклона, а несколько. Перед переходом к расчетным операциям необходимо определиться с ними.

Практика показывает, что лучше всего выбрать такие величины углов:

Чтобы упростить вычисления, но в то же время получить быстро наиболее точный результат, специалисты предпочитают пользоваться методом «золотого сечения», для этого на чертеже контур крыши вписывают в круг.

Прибегая к этому удачному правилу, можно без проблем решить вопрос, как правильно рассчитать высоту крыши, и главное, избежать неточностей в расчете, которые на практике приведут к тому, что общий вид сооружения окажется неэстетичным, негармоничным и попросту некрасивым.

Куда можно обратиться за помощью: онлайн-ресурс и консультанты

Если возводимая крыша сложной формы, то она требует и более объёмных, длительных расчетов. Для вычислений используются данные по сечению стропил, шаг между ними, величина пролётов стропильной конструкции. Кроме того, в учет берутся размеры окон кровли, дымоходов, наличие парапетов и свесов, обязательно понадобится проанализировать возможность опор и выносливость фундамента.

Сегодня любой, кто не знает, как рассчитать высоту крыши, сделать это сможет, обратившись к помощникам, найти которых можно на просторах Интернета. Это могут быть специалисты, готовые вам оказать такие услуги в режиме онлайн, или специальный интернет-ресурс под названием «калькулятор», в этом случае посетитель сайта вводит запрашиваемые данные и система производит по ним вычисления.

Как рассчитать высоту крыши: полезные рекомендации

Выбирая, к кому обратиться за помощью, помните, что вальмовая крыша – конструкция недешевая, поэтому не терпит ошибок и неточностей. Правильность проведенных вычислений должна быть гарантирована.

Для новичков вычисления четырехскатных, вальмовых и шатровых крыш оказываются довольно сложными, поэтому их лучше доверить специалисту-проектировщику со стажем работы в данной сфере.

Самостоятельно можно заниматься только вычислениями, касающимися односкатных конструкций для хозпостроек и гаражей, или простых двускатных, сооружаемых для покрытия небольшого дачного домика.

Расчеты параметров крыши – это важнейший этап,

касающийся сооружения кровли. Именно его результат и точность влияет на то, насколько надежным будет сооружение, как долго оно прослужит, будет ли иметь привлекательный и гармоничный внешний вид.

Не нужно жалеть время и силы на то, чтобы перепроверить результаты и убедиться в их точности.

Это гарантия того, что у вас будет самый прочный дом, рассчитанный на многолетнюю эксплуатацию и обеспечивающий комфорт, уют и тепло.

Обратите внимание

Точные и правильно вычисленные данные помогут избежать лишних затрат на покупку материалов, а это — разумная экономия при строительстве.

Строительство мансардного этажа – габариты помещения

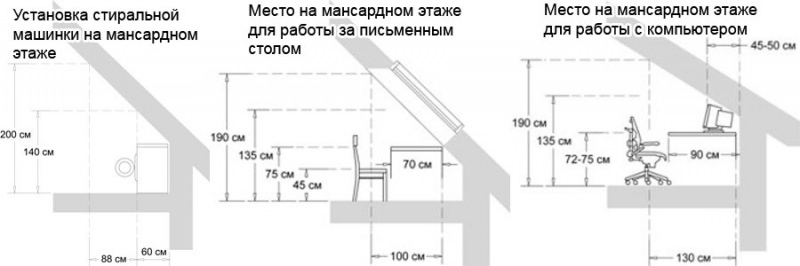

Стены в мансардной крыше: как правильно рассчитать высоту

Правила, нормы и требования – эти строгие слова окружают проектировщиков, дизайнеров и строителей.

Но исполнение всех предписаний – в интересах заказчика, все данные взяты не с потолка, и гарантируют безопасное и комфортное проживание в доме, в том числе – в комнатах, обустроенных под самой крышей.

Особенности дома с мансардой

Каждый, кто задумывается о строительстве мансардного этажа в новом доме, либо переделке под жилые помещения существующего холодного чердака, в первую очередь озабочен расширением полезного пространства.

И действительно, возведение мансарды, и уж тем более переделка чердака, обходятся гораздо дешевле строительства полноценного второго этажа. А дополнительные квадратные метры владельцы жилья получают и в том, и в другом случае.

 Причем, вариантов может быть множество: для размещения жилой комнаты под крышей подходят различные типы конструкций – двухскатные, вальмовые, полувальмовые, ломаные, с различными наклонами скатов.

Дополнительным бонусом при обустройстве мансардной пристройки является уменьшение общих теплопотерь дома.

Какие трудности встречаются на пути

Определив для себя целесообразность постройки мансарды, нужно принять во внимание некоторые важные аспекты.

Во-первых, стены, они же – крыша, потребуют тщательного утепления. Во-вторых, кровельное покрытие должно быть максимально надежным и долговечным.

Важно

Нельзя забывать и об устройстве вентиляции.Определенные сложности представляет необходимость увязать инженерные коммуникации здания с коммуникациями мансарды – в том случае, если дополнительное жилое пространство было получено путем переоборудования чердака.

Особого внимания требует организация освещения: естественный свет будет проникать в помещение через мансардные окна, и его должно быть достаточно.

Комфорт зависит от размеров

Все части строения должны быть пропорциональны. Именно соотношением пропорций определяется привлекательность внешнего вида дома.

Габариты мансарды рассчитываются с учетом многих факторов. Полезная площадь, как уже было сказано, зависит от конфигурации крыши.

Остановимся на основных требованиях по высоте, длине, ширине и площади помещения.

Высота мансарды

Минимальное значение высоты от пола до потолка определяется СНиП.

Существует следующее разделение:

  • если вертикальные стены в помещении меньше 0,8 м – это полумансарда;
  • если высота таких стен в пределах от 0,8 м до 1,5 м – это мансарда;
  • помещение верхнего уровня с вертикальными стенами, высота которых превышает полтора метра, считается этажом.

Средняя внутренняя высота жилой комнаты при этом, согласно нормативам, должна составлять 2,5 метра, хотя части комнат с меньшей высотой также могут быть использованы рационально, с максимальной пользой, и входить в общую площадь.

Что касается коридоров, спален и других помещений, где не предполагается постоянное дневное пребывание людей, то здесь предписания позволяют установить высоту потолков на уровне 2,2 метров.

В СНиП четко прописана минимальная величина высоты потолков в нижней части наклонного участка.

Она зависит от угла наклона:

  • 30 градусов – 1,2 м;
  • 45 градусов – 0,8 м;
  • 60 градусов и выше – не нормируется.

Ширина пристройки

Нормы определяют минимальные показатели и по ширине. Помещение в здании не должно быть уже 80-ти сантиметров. При этом комната, в которой люди находятся длительный период времени, должна быть не менее 2-х метров в ширину.

Чтобы обустроить мансардные комнаты достаточных размеров, дом должен быть в ширину не менее 4,8 метров.

Площадь помещения

Площадь мансарды рассчитывается по специальным формулам, и согласно Строительным нормам и правилам, не должна быть менее 16 кв. м.

В СНиП 31-06-2009 прописано, в каких случаях нужно применять понижающий коэффициент, чтобы учитывать в общую площадь помещения с высотой, меньшей, чем нормативная.

Во время проектирования желательно пользоваться специальными компьютерными программами для расчетов, чтобы снизить вероятность ошибки.
