Свайный фундамент своими руками: все про выбор свай + общие положения и нюансы при строительстве – всё о банях

Свайный фундамент

При выборе фундамента под деревянный дом важно учитывать не только нагрузку от самого здания, но и геодезию участка: геодезию, уровень промерзания, залегание грунтовых вод. Зная все данные, можно рассчитать и подобрать правильное основание для своего дома.

Большая ошибка при строительстве, которую допускают большинство новичков — мнение, что чем глубже залегает фундамент, тем он надежнее. Зимой сила пучения легко вытолкнет основание наружу и дом перекосит. Для сложного ландшафта с высоким уровнем ГВ подходит свайный фундамент.

По своей конструкции он не сложнее ленточного, но имеет свои нюансы при строительстве. О том, какие особенности имеет свайный фундамент под дом из бруса, его примерную стоимость, плюсы и минусы, рассмотрим в этой статье.

А видео и некоторые отзывы помогут определиться читателю с выбором основания под брусовый дом.

Особенности свайного фундамента

Свайное основание — это одно из разновидностей столбчатого. Сваи монтируются по всему периметру будущего дома: по углам и под несущими стенами, пересечениями. Сваи могут быть различного диаметра и из разного материала:

  • Буро-набивные. Монтируют прямо на участке, заливают.
  • Винтовые. Готовые железные столбушки с винтами, которые вкручивают на необходимую глубину.
  • Железобетонные. Забивают при помощи дополнительной техники.

Примеры свай

По видам свайный фундамент подразделяют на типы:

  • свайный по технологии ТИСЭ;
  • свайно-роствертковый;
  • с расширением снизу или с увязкой ростверкой.

По экономичности конкурируют свйно-буровой и винтовой. Их можно выполнить своими руками, соблюдая некоторые правила. Для дома из бруса эти варианты подходят больше, так как вес у конструкции не большой.

Железобетонный забивной используют для строительства массивных строений из тяжелого строительного материала. Он же самый дорогостоящий.

К главным плюсам использования винтовых свай и заливных под дом из бруса относятся:

  1. Можно использовать при самом сложном ландшафте.
  2. Подходят под любой вид почвы.
  3. Нет необходимости проводить гидрогеологические исследования.

Строительство деревянного дома на свайном фундаменте

Отличают свайное основание еще по способу отдачи силы давления от дома на фундамент. Различают по несущей способности, в зависимости от силы давления, бывают двух типов:

  1. Сваи-стойки. Свая опирается на твердую породу и все несущие способности зависят от плотности опорной породы.
  2. Сваи-трения. Эти конструкции несет нагрузку от бокового давления грунта и сопротивление с нижней части.

Первый вариант подходит для песочной и слабой почвы, второй — для любого типа почвы.

Свайно-ростверковый фундамент

По большей части в России преобладает глинистый и песочно-глинистый грунт. Свайно-растверковое основание подходит для нашей почвы под дом из бруса лучше остальных видов. По СНИПу свайно-раствертковое основание используют для слабого грунта или с промерзанием 1-1,5 м.

Состоит конструкция основания из свай и верхней раствертки, как на рисунке справа. Сваи для основания берут готовые,в виде стержней из железобетона или металла, или заливают прямо в грунте.

Группа из свай носит название свайной конструкцией, а верхняя объединение их при помощи балок или плит растверткой. Раствертку для дома из бруса можно выбрать погруженную в землю (низкую) или высокую на 20 — 40 см над уровнем грунта.

Форма каждой сваи может быть круглой или прямоугольной. Главное, чтобы сечение было правильно подобрано под вес конструкции дома из бруса.

Свайно-ростверковый фундамент

Особенности монтажа свайного фундамента

У каждого вида свайного фундамента есть свои особенности монтажа. Так для монтажа свайно-бурового нет необходимости приобретать готовые сваи, для винтового необходимы готовые элементы конструкции. Рассмотрим каждый подробнее.

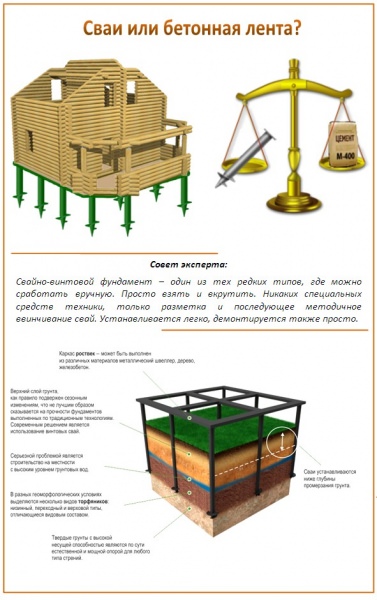

Свайно-винтовой фундамент

Свайно-винтовой фундамент состоит из готовых металлических свай. Изготавливают их из полой трубы, с заваренным по верху одной стороны винтом. Сечение трубы может быть различным. Свайно-винтовой фундамент для любого вида почвы.

Несущие способности складывается из нижней плотности почвы+ силы трения со всех сторон. Свая, как большой винт, вкручивается в почву. Выполнить работы можно своими руками, при помощи нескольких человек. После установки винтовые сваи заливают изнутри бетоном.

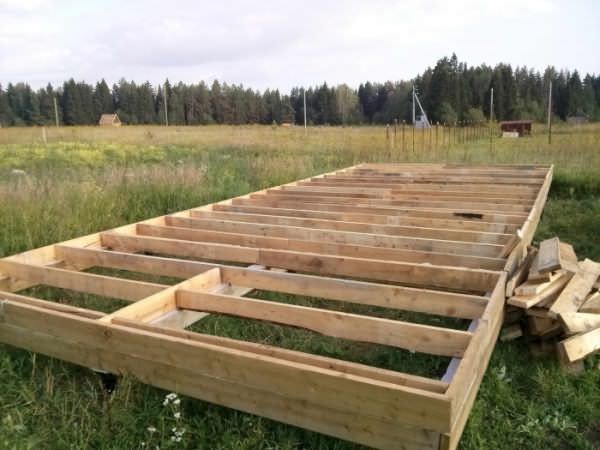

Сверху делается обвязка из бруса, который предварительно гидроизолируют битумной мастикой или другим материалом.

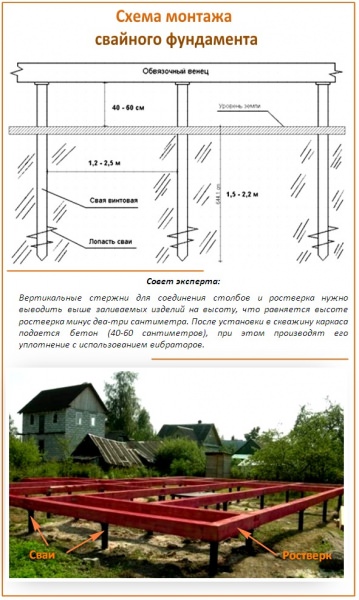

Схема монтажа винтовых свай

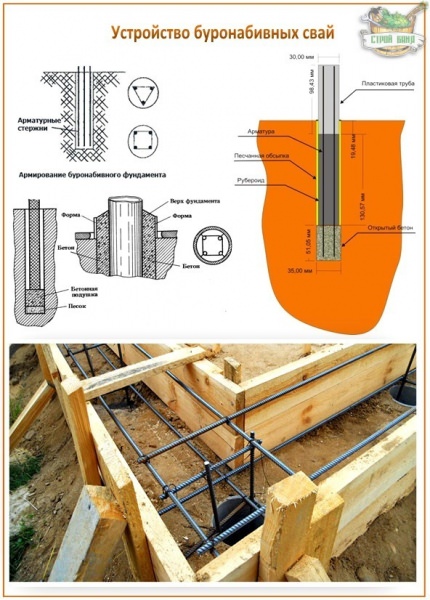

Буро-набивной свайный фундамент

Для небольшого дома из бруса можно выбрать экономичный вариант буро-набивного основания. Для конструкции нет необходимости приобретать готовые сваи. На почве делается разметка и в местах размещения свай бурят отверстия в глубину от 1,5 до 5 м. Зависит глубина от массивности конструкции дома и вида грунта на участке.

В пробуренную скважину помещают столбушку из связанной арматуры. Сверху все заливается бетоном, получается готовый столбик прямо в земле. Если почва сыпучая, то можно использовать в качестве обсады из трубу или обложить скважину рубероидом. После заливки обсадную конструкцию можно извлечь или оставить в скважине для большей прочности.

Подробнее, как происходит монтаж, можно увидеть на видео:

Железобетонный забивной свайный фундамент

Это самый дорогостоящий вид свайного фундамента. Для его монтажа необходимо приобрести готовые железобетонные столбы и забить их в почву при помощи специальной техники. При этом используют силу вдавливания, вибрации или удара. Для небольшого дома из бруса этот вариант нерентабелен.

Рентабельность свайного фундамента в частном строительстве дома из бруса

Цена любого вида фундамента под дом из бруса составляет от 20 до 25% от общей сметы. Говоря о свайном фундаменте, как об одном из самых дешевых видов, значит вводить читателя в заблуждение.

Так установка одной сваи в крупном городе, например Москва, Уфа, СПб составляет от 3 500 до 5 500 руб. В зависимости от сложности и вида почвы на участке. Если почва на участке твердая, а ландшафт ровный, целесообразнее выбрать ленточный или плитный фундамент.

Тем более, высчитать такое основание проще, а залить под небольшой дом из бруса можно мелко заглубленную конструкцию. Техника как в набивном и точность технологий не нужны.

Но почему же все популярнее становится свайный фундамент при строительстве домов из бруса? Этому способствует ряд положительных сторон, о которых говорят отзывы застройщиков:

  1. Проводить земельных работ необходимо меньше на 90% в отличии от ленточного основания.
  2. Надежность фундамента выше для любого вида грунта.
  3. Материалов для монтажа необходимо приобретать меньше, поэтому материальная сторона тоже выигрывает, хоть и незначительно.
  4. Можно заняться монтажом свайного фундамента в зимнее время года, когда работы стоят в разы дешевле.
  5. Вспучинность и просадка грунта нестрашны основанию.

Виды свай

Конечно, при выборе свайного фундамента можно рассчитывать на значительную экономию на материалах, но вот цена на работы высокая во всех регионах.

Давайте сделаем приблизительный расчет для дома из бруса 9х7 м: Для строительства свайного железобетонного фундамента под дом из бруса понадобится некоторое оборудование: трактор, автокран или экскаватор со специальным навесным копровым оборудованием. Купить копровое оборудование для работ на одном объекте, как говорят отзывы, невыгодно.

Придется заказывать технику, работа которой обойдется за забивку 1 м погонного от 130 р. В среднем свая нужна от 3 до 5 м. Свая стоит в среднем за 1м 400 р. Выходят несложные расчеты (130+400)х3=1590 обойдется забивка 3 м сваи вместе с материалом. Для строительства дома свай необходимо как минимум 12 шт. 1590х12=19 080. Плюсуем эксплуатацию техники 500 р./час.

Винтовой фундамент рассчитывается аналогично: цена на среднюю по качеству винтовую сваю длинной 1,5 м — 1 800 руб. Плюс к ней необходим оголовок который стоит от 350 руб. шт. Цена комплекта выходит 2150 р. Выполнить монтаж одной сваи стоит 1500 р. Итого на 12 шт свай понадобиться итого на (2150+1500)х12=43 800 р.

Цена на различные виды свайного фундамента под ключ

Не всегда есть возможность выполнить работы своими руками. Свайный фундамент только на первый взгляд выглядит просто, монтаж требует некоторой точности и усилий. Для примера рассмотрим цену на фундамент под ключ в крупных городах России в виде таблицы:

ГородЦена на различный вид свайного фундамента под ключ м. п./руб.
свайно — раствертковыйсвайно-винтовойсвайно-заливной
МоскваОт 3800От 4100От 3200
СПбОт 4000От 4300От 3500
УфаОт 3900От 4200От 3300
Нижний-НовгородОт 3700От 4000От 3100

Цена на свайный фундамент под ключ может изменяться в зависимости от сложности конструкции и ландшафтных особенностей. Так можно найти недорогой фундамент под ключ для небольшого дома из бруса 3х4 м от 15 000 р. Но если пересчитать, сколько будет стоит залить ленточный, не заглубенный, своими руками, то сэкономить можно в разы. Отзывы застройщиков говорят об этом же.

Устройство и монтаж свайного фундамента

Свайный фундамент своими руками: все про выбор свай + общие положения и нюансы при строительстве – всё о банях

  • Дата: 03-07-2015
  • Просмотров: 1938
  • Рейтинг: 51
Дом, чердак, крыша – переоборудование чердака в жилую комнату

Устройство свайного фундамента позволяет строить здания на проблемных грунтах, характеризующихся низкой прочностью, слабостью, пучинистостью, большой глубиной промерзания. Сваи обеспечивают надежность строения. Они передают нагрузки на более прочные слои грунта, которые расположены ниже проблемных зон.

Схема армирования бетонного пояса (ростверка).

Конструкция свай

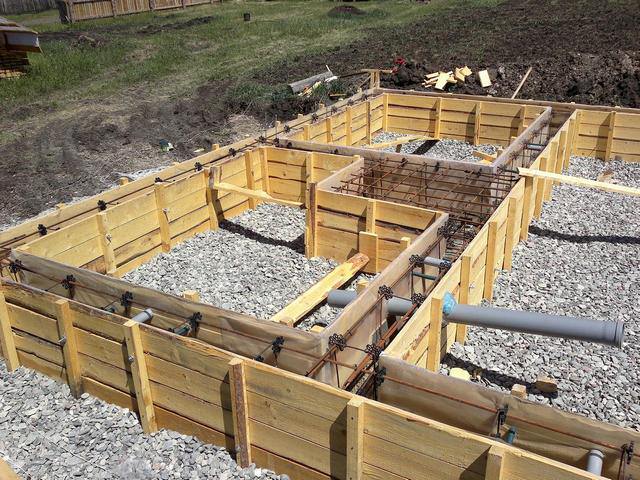

Схема опалубки ленточного фундамента.

Сваи представляют собой длинные стержни, которые погружаются в грунт в готовом виде или изготовляются в самом грунте. Они имеют заостренный конец. Его забивают в землю при помощи специальной техники. По способу погружения в грунт конструкции свай бывают различных видов:

  1. Забивные сваи. Их погружение в грунт выполняется при помощи вибропогружателей.
  2. Бетонные и железобетонные набивные сваи. Они создаются посредством бурения скважин и последующей заливки бетона.
  3. Буровые железобетонные сваи. Их создают при помощи установки бетонных элементов в пробуренную скважину.
  4. Винтовые — устанавливаются закручиванием в грунт. Конструкция их имеет форму сверла.

Конструкция свай различается по способу воздействия на грунт. Так, выделяют следующие виды:

  • висячие сваи, в которых передача нагрузки происходит посредством трения грунта о поверхность свай;
  • сваи-стойки, принцип передачи нагрузки в них происходит на твердый грунт, который находится под толщей слабого грунта.

Армирование ростверка в зависимости от сейсмики.

Конструкция свай определяется принципами размещения в грунте. Так, сваи могут быть:

  • одиночными, которые выполняют роль отдельных стоек;
  • объединенными в большие свайные ленты, которые располагаются по периметру и распределяют нагрузку равномерно;
  • объединенными в свайные кусты, которые располагаются под колоннами несущих каркасных остовов сооружений.

Для их изготовления используются следующие материалы:

  1. Железобетон. Железобетонные сваи можно изготавливать прямо на месте, если имеется соответствующая техника. Для выполнения таких свай применяют бетон марки М200. Срок эксплуатации этих свай более 100 лет.
  2. Сталь. У таких свай много недостатков. Устанавливать их нужно при помощи крана. Металл необходимо тщательно обрабатывать антикоррозийным покрытием. На изготовление таких свай уходит большой расход металла.
  3. Дерево. Сваи из дерева представляют собой ровные столбы длиной до 8 м и диаметром до 30 см. Для свай используют породы твердых хвойных деревьев — сосны, пихты, ели, лиственницы. Деревянные сваи дешевле, чем стальные или железобетонные, но их применяют редко вследствие того, что дерево подвержено разрушению. При использовании препаратов для обработки древесины от разрушения этот способ тоже применяется.

Для загородного частного домостроения лучшим вариантом служат железобетонные сваи, имеющие сплошное сечение, стальные винтовые и бетонные набивные сваи. Наиболее приемлемым вариантом заглубления является буронабивной метод.

Свайный фундамент своими руками: пошаговая инструкция, заливка сваи

Свайный фундамент своими руками: все про выбор свай + общие положения и нюансы при строительстве – всё о банях

Свайный фундамент

Любое основание, которое будет сооружаться под дом, должно иметь надежность и долговечность. Среди достаточного количества фундаментов, особое место занимает свайный фундамент, который подходит для дома, который не будет иметь значительный вес (изготовленный из легких строительных материалов).

Возведение такого основания не представляет из себя больших трудностей, но чтобы поставить свайный фундамент своими руками, необходимо четко понимать все тонкости технологии.  Именно об этом и будет идти речь в данной статье.

Когда можно использовать свайный фундамент

Таблица плотности грунтов

Конечно же, перед тем как приступить к рассказу о том, как правильно поставить свайный фундамент своими руками, надо понимать не только как это делается, но и под какие особенности конструкции и грунта такое основание подойдет.

Первое, на что необходимо обращать внимание, при выборе данного типа фундамента, это на качество почвенного покрова на участке где будет происходить строительство.

Свайное основание может эффективно использоваться на слабых почвах, у которых большая глубина промерзания, высокий уровень подземных вод, а также неустойчивый верхний слой почвы (ил, глина, песок, суглинок, торф, гнойные отложения).

Второе на что необходимо обратить внимание, это на то, что свайный фундамент может использоваться под определенные дома.

В индивидуальном строительстве, дома стоящие на сваях не должны иметь большого веса, то есть должны быть сооружены из легких строительных материалов (газо-пенобетон, дерево, каркасные варианты дома).

Возведение тяжелых конструкций не рекомендуется. Теперь можно переходить к разговору о этапах его строительства.

Этапы строительства свайного основания

Размеченный участок

Чтобы соорудить качественный свайный фундамент своими руками, необходимо четко представлять инструкцию по его сооружению. Она состоит в следующем (будет расписана пошагово).

Сначала необходимо разметить и расчистить участок, на котором будет происходить стройка дома. К этому процессу необходимо подходить тщательно. Перед тем как к этому приступить, нужно иметь перед собой чертеж дома, с обозначением всех несущих стен, внутренних перегородок, и других особенностей конструкции. Разметить участок не так просто.

Сначала его необходимо расчистить, а затем заняться отметкой мест, где будут располагаться сваи. Несмотря на то, что это подготовительные работы, четкая разметка спасет всю конструкцию от разрушения. При разметке мест под сваи необходимо пользоваться таким алгоритмом:

  • расстояние между сваями не должно превышать минимальную отметку в 1.5 метра, а максимальную в 2.5 метра, и зависит такое расстояние между сваями, от тяжести конструкции, чем она тяжелее, тем расстояние между сваями меньше;
  • сваи должны располагаться под несущими стенами дома, в местах их пересечений, а также по углам и под внутренними перегородками дома, сюда также необходимо учитывать каково расстояние между сваями будет, то есть планирование и чертеж дома, будет напрямую зависеть от количества свай и расстояния между ними.

Взятие образцов грунта

Этот шаг связан с исследованием грунта, и выбором длины свай и их диаметра. О свойствах грунта в той или иной местности можно узнать из различных справочников, которые имеются в общем пользовании, если существуют некоторые вопросы, можно обратиться к специалистам, которые проведут геодезическую разведку участка.

Устройство фундамента на сваях

Свайный фундамент своими руками: все про выбор свай + общие положения и нюансы при строительстве – всё о банях

Самым распространенным видом фундамента под любое сооружение является ленточный в силу своих качественных характеристик и надежности. Но не всегда есть возможность устроить ленточное основание.

Иногда возникают ситуации, когда строительство уже начато, но при выкапывании траншеи обнаруживается, что на глубине заложен нестабильный грунт, при котором такой тип фундамента просто не будет надежен.

Если близко заложены грунтовые воды, а сам грунт отличается рыхлостью, то основание не сможет быть прочным и со временем разрушится, что повлечет за собой и разрушение самого строения.

Когда нужно устанавливать свайный фундамент

Технология возведения свайного фундамента известна давно. Она применялась ранее при строительстве на затопленных участках местности путем забивания свай в землю. Этот процесс отнимал много времени и сил, зато гарантировал спасение имущества при постройке на проблемном грунте.

Свайный фундамент и на данный момент является спасением при строительстве на слабых или переполненных грунтовыми водами грунтах, которые не подходят для строительства другого основания.

Фундамент свайного типа намного более простой в исполнении, чем, например, столбчатый, потому как не нужно вырывать ямы, устраивать опалубку и засыпать пазухи.

По технологии сваи ввинчиваются в грунт специальной техникой, а ямы под них можно сделать даже ручным буром.

Широко применяется монтаж свайного фундамента при строительстве коттеджей и загородных домов, а также дач и промышленных объектов.

Главной причиной, по которой производят устройство фундамента свайного типа, является слабый грунт в месте строительства.

К такой почве можно отнести ту, которая имеет растительный тип с наличием торфа или перегноя, грунты лессовидного типа, которые становятся неустойчивы во время попадания в них влаги, грунты песчано-глинистого типа, сильно насыщенные водой, глинистые почвы и суглинки насыщенного типа.

Так как верхняя поверхность грунта не устойчива, то есть необходимость перенести тяжесть здания на более плотную почву, которая находится глубже и опору можно осуществить можно только с помощью свай.

Также для того, чтобы уменьшить объемы работы при строительстве на слишком крепком грунте также могут быть использованы сваи. С их помощью объем земляных работ сократиться и не нужно будет тратить средства на рытье котлована, вывоз грунта со строительной площадки и дальнейшее бетонирование фундамента.

К примеру, для того, чтобы установить сваю фундамента, длина которой 3 метра, а диаметр 30 см потребуется вырыть всего лишь 0,2 кубометра грунта, тогда как при устройстве ленточного фундамента нужна будет целая траншея.

Классификация конструкций свайных фундаментов

На данный момент свайные фундаменты подразделяются на множество разнообразных видов, которые выделяются по виду свай и технологии их изготовления, а также по процессу и уровню, на который сваи погружаются в землю и конструкции самого ростверка и имеют свои плюсы и минусы. Особое внимание мы уделим тем видам, которые можно выполнить самостоятельно.

Бывают сваи винтовые, которые представлены конструкцией, которая напоминает длинный и внушительный по размерам винт, который забивается или закручивается в землю благодаря наличию в нижней части спиральной поверхности. Также столбы бывают буронабивные, которые создаются путем выкапывания ям, их армирования и заливки бетона.

Так ли хороша теплица солнышко?

Также есть сваи буровые, которые годны к установке только в готовых пробуренных скважинах.

В зависимости от метода воздействия сваи можно разделить на конструкции:

  • Висячего типа – нагрузка передается трением почвы о стенки свай.
  • Стойки, с помощью которых нагрузка здания передается на твердый грунт, который находится на достаточной глубине.

Также сваи можно разделить в зависимости от типа расположения. Они могут быть:

  • Одиночного типа, то есть стоящие отдельно опоры
  • Элементом свайной ленты для более правильного распределения нагрузки
  • Свайными кустами, которые располагают там, где наиболее велика нагрузка, например, под несущими стенами.

Из чего делают сваи и как их располагают

Обычно расположение свай строго вертикальное, но, если грунт подвержен частым смещениям, то может быть организован и наклонный монтаж.

Для изготовления свай можно использовать:

  1. Железобетон. Такие сваи очень крепкие и надежные, они могут эксплуатироваться при правильном монтаже более 100 лет. Но для их изготовления понадобятся арматура, опалубка и бетон высокой марки, например, М200
    .
  2. Сталь. Такие сваи достаточно сложно монтировать, если они более 3 метров в длину и более 10 см в диаметре, то обязательно нужно будет нанимать подъемный кран для установки. Так как сталь имеет предрасположенность к коррозии, то перед монтажом сваи обязательно должны быть обработаны специализированным составом, который способен защитить конструкцию свай от пагубного влияния коррозии.
  3. Древесина. Данные сваи считаются самыми дешевыми, но не часто с их помощью возводится фундамент, так как древесина быстро гниет и бывает подвержена развитию болезнетворных микроорганизмов и грибка. Но, если правильно обработать столбы, то можно избежать таких проблем. Обычно сваи из дерева имеют диаметр до 34 см и длину до 8,5 м. Используются для таких столбов только твердые хвойные деревья, такие как лиственница, сосна, ель или пихта.

Для частного строительства лучше всего подходят сваи железобетонные со сплошным сечением, а также стальные винтового типа.

Свайный фундамент своими руками

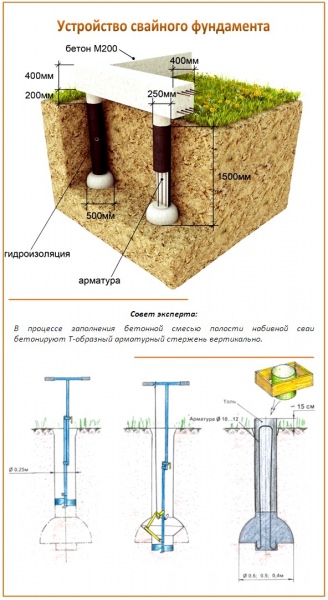

Рассмотрим алгоритм работ по установке буронабивных свай, так как они являются самыми распространенными при частном строительстве. Вкратце технология подразумевает первоначальное бурение скважины, установку в нее готовой арматуры и заливку бетона.

Важно! Бурение можно произвести ручным буром.

Подготовка скважины

Для того чтобы определить, количество свай в фундаменте, нужно точно рассчитать нагрузки, которые будет производить дом на фундамент. Сюда относится не только вес самого строения, но и нагрузки эксплуатационного типа.

Обязательно, если планируется производить работу ручным буром, нужно учесть тот факт, что он может делать максимальный диаметр скважины в 30 см, но длину можно регулировать и достигать 5 метров.

https://www.youtube.com/watch?v=UWsEDRKpIs8

Бур устроен таким образом, что человек затрачивает минимум усилий, а результат получается качественный. Также можно выполнить такие скважины, нижняя часть которых расширяется, что поможет сэкономить бетон и оформить опору сваи.

Если же нагрузка дома такова, что понадобиться больший диаметр устанавливаемых свай, то лучшим вариантом станет использование электрического или моторизированного бура.

Монтаж свай

Перед тем, как производить сам монтаж свай, нужно подготовить своего рода опалубку. Для бетонных свай она выполняется из рубероида.

Берется три – четыре его слоя и скручивается в трубу, соответствующую диаметру пробуренной скважины. Нужно сделать так, чтобы на 20-30 см получившаяся труба была длиннее, чем скважина.

Фиксируется скрученный рубероид стальной, не жесткой проволокой. Подготовленные трубы вставляются в скважины.

Важно! Опалубка из рубероида обязательна, чтобы сваи получились надежными и прочными.

Бывает так, что на дне скважины образуется немного воды, если ее совсем мало, то это не страшно, а вот если вода занимает ¼ скважины, то обязательно нужно перед заливкой бетона откачать ее.

После этого нужно подготовить арматуру, которая связана между собой. Можно взять три прута и установить их в скважину. Высота таких прутьев должна быть выше самой сваи и немного выше ростверка, чтобы можно было осуществить связку в дальнейшем.

После того, как готов арматурный каркас нужно залить в подготовленную трубу бетон на высоту 40 – 60 см и произвести его уплотнение с помощью вибраторов, не задевая при этом прутья арматуры.

Установка ростверка

Ростверк – это конструкция, которое объединяет сваи и помогает нагрузке от здания расходиться равномерно по ним. Ростверк может быть монолитным, сборным или смешанного типа, а также высоким и низким. Низкий ростверк размещается на поверхности земли, тем самым передавая нагрузку окружающему грунту. Нагрузка от высоких ростверков полностью ложиться на установленные сваи.

Важно! Ростверк не может быть пересечен трубопроводом или иной инженерной коммуникацией.

Высота ростверка свайного фундамента должна быть не менее 30 см, а ширина с минимальным показателем в 40 см, обычно она равна ширине цоколя дома.

Особенности при возведении

Фундамент на сваях имеет определенные нюансы, которые обязательны к исполнению при подготовке и монтажу:

  • Свайный фундамент не рекомендуется устраивать в почве, которая просаживается и имеет горизонтальные движения.
  • Перед постройкой дома обязательно следует обратить внимание на то, нужен ли будет цоколь. При обустройстве цокольного этажа, просветы между сваями нужно будет заполнять, а на это уйдет масса времени, сил и денежных средств.
  • Во время установки сваи нужно особое внимание уделять наличию торчащих из нее арматурных прутов, чтобы можно было связать сваи с ростверком воедино.
  • После установки ростверка, обязательно нужно проверить его горизонтальность и при необходимости произвести выравнивание с помощью бетонного раствора.

Заключение

Установка свайного фундамента под частный дом – очень серьезное дело. Перед непосредственным строительством нужно обязательно все хорошо рассчитать и произвести изыскания грунта.

Этот процесс лучше всего доверить профессионалам, так как только они смогут сделать вывод о том, подходит ли такой тип основания под имеющийся грунт.

Перед устройством свай обязательно обдумываются все плюсы и минусы конструкции, чтобы их монтаж не обернулся огромной ошибкой на самом начальном этапе строительства.

Инструкция — как сделать свайный фундамент. Свайный фундамент

Свайный фундамент своими руками: все про выбор свай + общие положения и нюансы при строительстве – всё о банях

Крепкий и недорогой свайный фундамент отзывы в последнее время получает все более и более привлекательные – особенно среди банщиков. Ведь его главное преимущество в том, что на таком нулевом уровне возводить можно даже достаточно солидные парные – и это на слабых и непредсказуемых грунтах.

Это пластичные глинистые и суглинистые почвы, растительные с торфом или большим количеством перегноя, песковидные грунты с обилием пор и способностью быстро терять устойчивость при возникновении повышенной влажности, а также плывуны – песчано-глинистые грунты с большим содержанием воды.

Не хило, не правда ли?

А весь секрет в том, что нестабильным всегда остается только верхний слой грунта – сам же фундамент на буронабивных сваях, к примеру, строится так, чтобы нагрузка приходилась на куда более плотные нижние его слои – те, что за чертой уровня промерзания.

Во-вторых, свое значение имеет и высокая плотность грунта – если она на выбранном участке была запредельной, то обычный ленточный и даже столбчатый фундамент здесь построить будет невозможно. Или возможно, но очень дорого. А вот сваи, по существу, можно просто забить.

И, наконец, если вы захотите построить баню в виде настоящего архитектурного шедевра с колоннами, то здесь может иметь смысл только проектирование свайных фундаментов.

Сваи и их преимущества

Что такое сваи? Это стержни длиной от 3 до 6 метров, в зависимости от того, какова конструкция строения. Они как раз и служат опорой для будущей бани. Какие бывают сваи? Давайте поподробнее:

  • Есть сваи забивные, которые продаются готовыми – у них заострен один конец. Только вот забить их можно исключительно с помощью особой строительной техники.
  • Делают сваи и на месте, прямо в грунте – для этого пробуриваются отверстия нужной глубины, в них помещается арматура и заливается бетон. Это уже набивные железобетонные или бетонные сваи. Как много, к примеру, нужно будет буронабивных свай, расположенных по периметру бани, будет зависеть от того, какого веса сама парная планируется – включая массу кровли, перегородок и эксплуатационных нагрузок.
  • Винтообразные сваи имеют узнаваемую форму сверла и закручиваются в грунт в буквальном смысле вручную. Такой фундамент на винтовых сваях отзывы часто имеет очень и очень положительные – неспроста многие банщики научились их изготавливать своими руками, на домашних станках.
  • Железонабивные буровые сваи – это готовые железобетонные стержни, которые инсталлируются в приготовленные скважины.
Веревочная лестница – удобство, простота и надежность

Также сваи подразделяют на два таких вида: висящие, на которые распределяется вся нагрузка по принципу трения о грунт, и сваи-стойки, которые передают эту нагрузку на тот плотный слой грунта, на который они и упираются. Чаще всего, строя фундамент на сваях своими руками, банщики сочетают эти два метода.Что касается размещения свай в земле, то они могут располагаться:

  • В одиночном порядке, выполняя функцию отдельно стоящей опоры.
  • Лентами, выстраиваясь в ряд под несущей стеной и хорошо распределяя нагрузку между собой.
  • Кустиками, под несущими колоннами.

Располагают сваи традиционно вертикально, но в редких случаях, из-за особой подвижности грунта их ставят под определенным углом. Например, когда снега каждую весну тает в местности слишком много или часто бывают дожди – в таком случае велика вероятность того, что верхние слои попросту начнут сдвигаться. Вот на таких территориях и строят сваи под наклоном.

По материалу изготовления сваи бывают:

  • Железобетонные, которые служат более 100 лет. Вот только бетон для их производства брать нужно не ниже М200. И делать их можно прямо на месте строительства – если есть в наличии нужная техника.
  • Стальные – это трубы. Расход материала для них большой, да и для установки в грунт без крана будет не обойтись. И – обязательная обработка противокоррозийным покрытием, иначе такой прочный фундамент начнет быстро ржаветь.
  • Деревянные – это ошкуренные ровные бревна длиной до 8,5 метров и диаметром 35 см. Породы для них подходят больше хвойные – лиственница, сосна, ель, пихта. Дешево, но не сердито – такие сваи легко начинают тлеть в грунте, а потому такой фундамент нельзя назвать долговечным. Хотя, если обработать дерево специальными защитными составами, каких на современных рынках много, какого-то результата добиться можно будет – но не на десятилетия. Кстати, и на древней Руси уже существовал свайный фундамент: чертеж из старинных документов мастеров показывает, что именно этот метод строительства фундамента издавна применялся в тех местностях, где затопление деревень было дело привычным.

Одним словом, свайный фундамент своими руками под баню – идеальный вариант там, где грунт слабый, малопрочный и сильно сжимаемый.

А в отличие от альтернативного столбчатого, его технология намного проще – ямы здесь вырывать не нужно, как и делать опалубку.

В случае свайного фундамента даже можно обойтись без каких-либо земляных работ: набивные сваи загоняются в землю особой строительной техникой, скважины для буронабивных делаются ручным строительным буром, а винтовые и вовсе закручиваются вручную.

Технология строительства такого фундамента

Что касается нужной строительной техники, то, если процесс изготовления фундамента происходит с задействованием бура, то лучше выбирать его именно ручного типа – благодаря этому будет значительно уширена нижняя часть скважины.

Так делается опорная пята для сваи, а, значит, их можно ставить меньше и бетон экономится. Далее, если скважина нужно диаметром 50-60 см, то целесообразнее использовать электрические и моторизированные буры.

Популярный вариант – электрический ям-бур, которым бурят скважины для установки высоковольтных линий, причем глубиной до 4 метров.

Как только пробурены скважины, нужно изготовить трубы из рубероида – как раз диаметром будущей скважины и глубиной на 20-30 см больше глубины ямы.

Верхнюю часть трубы делать желательно из двух-трех слоев, а затем их стягивать мягкой стальной проволокой, которая станет частью опалубку. После чего труба аккуратно вставляется в скважину. Если на дне оказалась вода – ничего страшного. Но, если ее больше, чем четверть объема ямы, то лучше откачать на время – пока будет заливаться бетон.

Зачем нужен рубероид? Все дело в том, что во время схватывания без «трубы» так называемое ценное цементное молочко легко уйдет в почву, и никакой проектной прочности уже не получится.

Да и морозные силы пучения куда больше будут действовать на шероховатую стену свай, а не на гладкую, которая получается благодаря рубероиду.

Вот тогда фундамент на винтовых сваях недостатки не будет иметь совсем.

Для готовой скважины с рубероидом желательно сделать пространственный арматурный каркас – хотя бы по три вертикальный прутка из арматуры 6 мм диаметром, которые бы крепились между собой каждые 50-60 мм поперечинами. И лучше заранее сделать расчет свайного фундамента, чтобы точно знать, сколько понадобится арматуры.

А вот будет ли делаться ростверк – это уже зависит от того, насколько тяжела будет баня и каковы характеристики грунта. Вот и все секреты! Если строго придерживаться проверенной опытом технологии, то собственноручный свайный фундамент недостатки иметь не будет – а вот устойчивостью и прочностью радовать будет еще долго.

Свайные фундаменты в строительстве загородных домов

Свайный фундамент своими руками: все про выбор свай + общие положения и нюансы при строительстве – всё о банях

В Подмосковье   реализуются проекты дачных поселков, где основным  массовым строительным объектом является 1-3 этажный коттедж семейного типа.

ВАЖНО!!! Ста­тья информационная.Мон­та­жем фун­да­мен­тов мы не за­ни­ма­ем­ся. По­дроб­нее о наших услу­гах смот­ри­те – тут

При возведении малоэтажных зданий требования к надежности фундамента ничуть не ниже, чем при строительстве небоскребов. Поэтому, в условиях сложных подмосковных грунтов, застройщики все чаще сооружают под коттеджи более надежные фундаменты свайного типа.

Конечно, глубина погружения свай, их количество, а, соответственно, и объем работ при возведении небольших домов будет меньше. Однако это не означает, что их можно строить, как говорится, на скорую руку.

Спешка и безответственность – вещи, в строительстве, недопустимые.

Фундаменты для малоэтажного строительства

Существуют различные фундаменты для малоэтажного строительства: свайные(с использованием винтовых или железобетонных свай) и свайно-ленточные. Тип того или иного фундамента выбирается в зависимости от геофизического состояния грунта на строительном участке и с учетом планируемой нагрузки во время эксплуатации здания. Так же рассчитываются оптимальные .

Обычно свайный фундамент строится на слабых песчаных, песчано-глинистых, суглинистых и глинистых, насыщенных влагой, грунтах. Более основательно изучить вопрос о том, какой тип свайного фундамента целесообразно использовать в том или ином месте, может только квалифицированный специалист, на основе изучения данных о пробах грунта и информации о планируемом строении.

Винтовой фундамент для строительства загородных домов

Свайно-винтовой фундамент – наиболее рациональный вид основания под возведение загородного дома. В реалиях современного строительства все дачи и коттеджи, в большинстве случаев, создаются из каркасных панелей, бруса либо сруба. Это легкие материалы, для которых несущей способности винтовых свай будет достаточно в любых типах грунта.

Основной акцент в строительстве загородных домов всегда ставится на скорость реализации проекта и его невысокую стоимость. Фундамент на винтовых свая идеально соответствует этой идее – его цена, при любых раскладах, будет в среднем на 50% меньше, чем стоимость плитного основания либо ленточного фундамента глубокого заложения.

Рис:  Легкий дом на свайно-винтовом фундаменте с ростверком из бруса

Свайный фундамент своими руками: плюсы и минусы, устройство, отзывы, бурение под сваи, обвязка и заливка +видео и фото

Свайный фундамент своими руками: все про выбор свай + общие положения и нюансы при строительстве – всё о банях

Как устроены свайные фундаменты

Конструкция фундамента всегда выбирается в зависимости от характера грунта на месте строительства. В ряде случаев самым надёжным и прочным будет именно сооружение на сваях различного типа.

Бетонный ростверк увеличивает несущую способность свайного фундамента

Достоинства и недостатки свайных фундаментов

В реальных условиях строительства могут применяться различные виды свай. Но независимо от конструкции таких изделий можно выделить ряд преимуществ, которыми обладают фундаменты на свайных основаниях:

  • возможность использования на любых грунтах, исключая скальные;
  • быстрый монтаж опорного основания. Фундамент для жилого загородного дома можно установить в течение одного дня;
  • отсутствие необходимости проведения земляных работ, устройства опалубки, бетонирования и длительного ожидания окончательного отвердения бетона;
  • доступность для изготовления своими руками. Самостоятельно не получится работать только с забивными сваями. Для их установки требуется специальное оборудование;
  • относительно низкие затраты. Свайные фундаменты обходятся дешевле ленточных или плитных, стоимость которых может составлять до трети стоимости всего дома.

    Ростверк для свайного фундамента может выполняться из металла, бетона или древесины

Основным недостатком свайного фундамента является усадка опорного основания. Результатом может быть перекос фундамента, ведущий к разрушению верхнего строения.

Причины часто заключаются в неверной установке свай, когда их не заглубляют до стабильных прочных грунтов. Возможен также и ошибочный выбор вида опор, которые не подходят для характера грунта в месте строительства.

Поэтому по вопросу подбора типа свай лучше проконсультироваться с опытным специалистом.

Некоторые виды свай, например, винтовые, стоят достаточно дорого, что также можно отнести к их относительным недостаткам.

Буронабивные сваи из асбестовой трубы обойдутся значительно дешевле винтовых

Виды свайных фундаментов и их особенности

Свайно-забивные фундаменты

На слабонесущих грунтах необходимо использовать сваи, которые забиваются в землю до глубины расположения прочных пластов и объединяются между собой плитой или ростверком.

Как сделать капельный полив своими руками

Забивные сваи имеют вид столбов квадратного сечения, изготовленных из бетона. На погружаемом в грунт конце отливается заострение. Погружение производится пневматическими или гидравлическими молотами. Такое опорное основание является наиболее прочным.

Вместо железобетонных изделий в качестве свай могут использоваться и другие материалы:

  1. Деревянные столбы. Для них используется древесина твёрдых пород, такая как дуб, ясень, лиственница или сосна. Диаметр бревна под сваю должен быть более 18 сантиметров. Передний конец оснащается металлическим колпаком, задний — металлическим кольцом для предотвращения раскалывания при забивке. Недостатком таких свай является ограниченный срок службы. Но его можно увеличить, воспользовавшись защитными составами.
  2. Металлические профили — балки, швеллеры и трубы. Эти изделия легче других погружаются в грунт на нужную глубину.

При забивке свай нужно контролировать скорость погружения при каждом ударе. Прекращение движения вниз свидетельствует о достижении опорной конструкцией твёрдых грунтов. В этот момент заглубление столба можно закончить. После установки всех свай по плану фундамента производится обрезка верхних концов до одного уровня.

Опасное явление при забивке сваи — прекращение погружения, когда опора утыкается в камень. Внешне это выглядит как достижение пласта нужной плотности. Но впоследствии камень может сдвинуться, и свая потеряет опору. Признаком такого положения может быть значительное отклонение по высоте забиваемой опоры от остальных. В таком случае сваю нужно извлечь и произвести разбуривание ствола.

При сооружении фундамента на пучинистых грунтах сваи соединяются неполным ростверком. Нижняя плоскость ростверка находится на расстоянии 15–20 сантиметров от земли. После отливки под неё насыпают слой песчано-гравийной смеси. Его назначение состоит в том, чтобы воспринимать и компенсировать нагрузку от вспучивающегося грунта.

Фундамент из деревянных свай получается недорогим, но и недолговечным

Долговечность деревянных свай достигается обработкой защитными составами.

Металлические опоры для фундамента изготавливаются из различных горячекатаных профилей, таких как балки, швеллеры или трубы.

Погружение этих свай требует значительно меньших трудозатрат по сравнению с бетонными. Кроме того, при необходимости удлинения опоры её можно приварить электросваркой.

Долговечность металлических опор может быть значительно увеличена антикоррозионной обработкой поверхности.

Сваи из металла забиваются проще, чем бетонные. Кроме того, при необходимости их всегда можно удлинить

При покупке свай нужно проверять качество материала визуальным осмотром и требовать предъявления сертификата качества. Не допускается наличие трещин, сколов и прочих механических дефектов на поверхности.

Свайно-монолитный фундамент

Другое название такого типа опорного основания «свайно-плитный» или СПФ. Оно является комбинацией двух видов фундамента — свайного и плитного. Поводом для использования такой развязки являются следующие обстоятельства:

  1. Неблагоприятная сейсмическая обстановка в регионе строительства.
  2. Гидрогеология участка, для которой характерно пучение грунтов, размещение «верховодки» на глубине 2,5–3 метра, большая глубина промерзания грунта. Кроме того, свайно-монолитный фундамент используется, если материал верхнего строения имеет большой вес или планируется дальнейшее наращивание этажности здания.
  3. Основное здание изготовлено из материала, чувствительного к вибрациям (пеноблоки) или дом строится по каркасной технологии.
  4. Необходимость подстраховаться при отсутствии точных данных по гидрогеологии на участке. Однако нужно понимать, что стоимость профессионального обследования участка составляет 7–9 тысяч рублей, а удорожание фундамента из-за его более сложной конструкции может обернуться в гораздо более значительную сумму.

    Монолитное опорное основание обеспечивает высокую несущую способность на любых неблагоприятных грунтах

Технология строительства

По сути, СПФ строится в два этапа:

  1. Установка буронабивных свай. Шурфы под них можно выполнить садовым буром, но лучше арендовать ямобур или пригласить специалиста. Глубина погружения зависит от состава грунта. В качестве корпуса сваи чаще применяются трубы асбоцементные, пластиковые или металлические. На дне шурфа нужно устроить дренажный слой из гравия в смеси мелкой и средней фракций (20 см) и крупнозернистого песка (15 см). Труба погружается в шурф, внутрь её вставляется арматурная сетка соответствующей формы.

    Установка сваи под плиту с выпуском арматуры для создания надежной цельнолитой конструкции

    2. Армирование на площадке под плиту стальными прутками диаметром 12–16 миллиметров. Первый слой арматуры нужно разместить в 5 сантиметрах от засыпки. Для этого можно использовать «стульчики» из битого кирпича. Расстояние между прутками составляет 14–15 сантиметров.

    Между собой они скрепляются вязальной проволокой из низкоуглеродистой стали. Второй слой арматуры устраивается на расстоянии порядка 15 сантиметров над первым и собирается с соблюдением тех же пропорций. Количество слоёв арматуры зависит от заданной толщины плиты.

    Выпуски арматуры из свай нужно пригнуть к плитной сетке и также увязать.

    3. Бетонирование. Заливка всего фундамента обязательно проводится в один приём без остановки. Чтобы это обеспечить, лучше воспользоваться услугами бетононасоса, предварительно просчитав объём раствора. Если сделать перерыв при заливке, в фундаменте образуется шов.

Время полной кристаллизации фундамента составляет 28 суток, после чего строительные работы можно продолжить.

Беспрерывное бетонирование опорного основания гарантирует его монолитность и повышенные несущие характеристики

В жаркое время года фундамент нужно укрыть плёнкой и периодически, 1–2 раза в день, сбрызгивать его водой. Преждевременное высыхание воды в бетоне может привести к его растрескиванию.

Нужно отметить, что 85% нагрузки воспринимает свайная система, остальное приходится на плиту. Но этот элемент конструкции придаёт фундаменту устойчивость.

Количество свай для фундамента определяется протяжённостью основания и расстоянием между сваями. Обычно оно выбирается равным от 3 до 6 диаметров одной опоры. Например, для трубы диаметром 400 миллиметров оно составит 1,2–2,4 метра. Можно выбрать среднее значение таким образом, чтобы расстояние было одинаковым. При этом нужно помнить о распределении нагрузки.

Устанавливаем свайный фундамент из асбестовых труб

Такая конструкция выбирается из соображений экономии для строительства вспомогательных зданий хозяйственного назначения, таких как:

  • сарай;
  • хозблок;
  • летняя кухня;
  • мастерская;
  • гараж без смотровой ямы и другие сооружения подобного назначения.

Основой фундамента для таких зданий являются сваи из асбестовых труб. По результатам разведочного бурения определяется их количество и глубина погружения. Одним из весомых доводов в пользу применения такой конструкции фундамента является строительство на площадке с уклоном.

Такое устройство опорного основания позволяет использовать для строительства неудобные земли

Бурение шурфов под сваи

Указанное выше назначение фундаментов такого вида не предполагает применения мощных тяжёлых свайных материалов. Поэтому бурение под них часто производится самостоятельно с применением простейших инструментов, в частности — садового бура.

Фотогалерея: простые бурильные инструменты и приспособления

При наличии вставок садовый бур позволяет качественно делать скважины глубиной до 5 метров

Специальный инструмент для бурения шурфов

Мотобур позволяет бурить не только шурфы под сваи, но и неглубокие скважины

Мобильный мотобур делает шурфы для заборов и свай и почти не требует физических усилий при перемещении на другое место

Заливка свай бетоном

Для свай предпочтительно использовать бетон марки 300, что предполагает применения цемента марки 400 в соответствующем соотношении с песком, гравием средней фракции и водой.

При выполнении работ своими руками предпочтительно использовать небольшую бетономешалку. Преимуществом фундамента свайно-плитной конструкции является возможность прерывания работ.

Можно заливать по нескольку свай, не оставляя на следующий день незаконченных. Работы нужно выполнять в следующем порядке:

  1. Установить трубы и выполнить их армирование. Если производится бетонирование в шурф, армируется непосредственно он. Но в этом случае нужно на каждый ствол установить опалубку. Причём каждую из них нужно выставить горизонтально по натянутому шнуру, поскольку оголовки свай будут являться опорной поверхностью плит. При использовании труб армирование выполняется внутри них, а верхние края также выравниваются по шнуру.

    Армирующий каркас придаёт свае максимальную прочность и долговечность

  2. Заливка бетоном. В процессе заливки нужно тщательно утрамбовывать бетон с целью не допустить образования в нём воздушных пузырей. Для этого лучше всего использовать вибратор, но вполне достаточно и обычного деревянного шеста нужной длины.
  3. Бетон набирает свою прочность до полной кристаллизации в течение 28 дней.

Монтаж фундамента

Эта операция заключается в установке плит перекрытия на свайное основание. Для этого обычно применяются ребристые плиты, которые при меньшем весе близки к сплошным по несущей способности. Установка плит производится с использованием грузоподъёмной техники. Для небольших зданий можно применять пустотные плиты толщиной до 15 сантиметров.

Нужно отметить, что для таких конструкций более применим комбинированный фундамент с ростверком. Это дороже, но надёжнее.

Отзывы

Видео: самый надёжный фундамент

Фундамент — это часть здания, экономить на которой не рекомендуется. Даже если имеется опыт в строительном деле, лучше показать свои расчёты и планы специалисту и учесть его замечания. После такой консультации можно приступать к изготовлению фундамента своими руками.



Отзывы и комментарии



Комментировать
0
Комментариев нет, будьте первым кто его оставит

Это интересно
Закрыть
