Вентиляция подвала: способы, виды, схема, инструкция монтажа пошагово своими руками

Вентиляция подвала: принцип работы и типы систем

Обустройство вентиляции в подвале необходимо, если вы планируете бытовое использование этого помещения. Если подвал небольшой и не требуются высокие показатели по налаживанию воздухообмена, то можно выполнить работы своими руками.

Подвал частного дома – это дополнительное помещение, которое можно обустроить согласно своим целям.

Обратите внимание

Здесь можно сделать вместительную кладовку, где будут храниться заготовки овощей и фруктов, велосипеды, зимний инвентарь.

При желании можно и вовсе организовать жилое или бытовое помещение – рабочий кабинет, тренажерный зал, бильярдную. Но в любом случае, если вы планируете использовать подвал, то нужно сделать в нем вентиляцию.

Как правильно сделать вентиляцию

Чтобы правильно сделать вентиляцию, следует разобраться, каких типов она бывает.

  1. Естественная. Фундамент дома оснащается специальными отверстиями, через которые в подвал и поступает свежий воздух. Это самая простая и самая дешевая возможность сделать вентиляцию подвала, но эффективность ее оставляет желать лучшего. Например, во время снегопада, ветра или других атмосферных явлений циркуляция воздуха может быть нарушена.
  2. Приточно-вытяжная. Недорогой практичный вариант, который прост в монтаже и не требует особых усилий. Принцип действия этой системы основан на разнице температур, которая возникает между внутренним помещением цоколя и внешней средой. Благодаря этому воздух циркулирует через специальные продухи.
  3. Принудительная. Оптимальный способ обустроить действительно надежную вентиляцию, которая будет работать независимо от погодных и других условий. Благодаря вентиляторам и системе воздуховодов в помещение поступает приточный воздух, а застоявшийся выводится наружу.

Для обустройства хорошей вентиляции требуется составить проект еще на этапе строительства дома, чтобы предусмотреть все мелочи и детали.

Это позволит избежать затхлости, появления на стенах грибка и излишней влажности в подвальных помещениях.

Схема

Обустройство вентиляции любого типа следует начать с составления схемы. Даже самый простой рисунок, сделанный «на коленке», даст представление о будущем обустройстве всей системы. Схематичный набросок с нанесением на него правильных размеров станет отличным подспорьем для подсчета количества материалов, а именно – труб, хомутов, вентиляторов.

Обустройство вентиляции вполне можно сделать своими руками, нужно только определиться с типом системы.

Естественная вентиляция подвала частного дома своими руками. Пошаговая инструкция

Сделать вентиляцию можно как на этапе строительства, так и уже в готовом доме. Самая трудоемкая работа – это проделать в стенах отверстия диаметром около 200 мм. И если в деревянных домах вопрос решается просто, то при наличии кирпичных стен придется постараться.

Для обустройства естественной вентиляции понадобятся:

  • Труба, диаметр которой должен совпадать с размером отверстия. Материал изготовления – металл, пластик или асбоцемент.
  • Решетки такого же диаметра, которые будут установлены на торцах трубы.
  • Конструкции для изготовления козырьков.
  • Теплоизоляционный материал.

Из инструментов понадобятся сверла, молотки, ножовка.

  1. В фундаменте нужно проделать отверстия подходящего диаметра.
  2. Поместить трубу в слуховые окна. Ее длина должна совпадать с толщиной стен или быть чуть больше.
  3. Закрепить трубы при помощи теплоизолирующего материала.
  4. Часть трубы, которая выходит на улицу, закрывается решеткой.
  5. Установить над внешней частью конструкции небольшой козырек, который предотвратит попадание влаги в подвал во время дождя.
  6. Во внутренней части подвала поставить на трубу решетку с мелкими делениями. Она будет работать как фильтр.

На этом монтаж естественной вентиляции завершен.

Если стены подвала полностью находятся под землей, обустроить естественную вентиляцию не получится.

Данный способ монтажа вентиляции не подходит для цоколя, если в нем сделано несколько перегородок. Таким образом, естественная вентиляция может быть использована только для небольшого подвального помещения.

Приточно-вытяжная вентиляция подвала частного дома своими руками. Пошаговая инструкция

Приточно-вытяжная система тоже не вызовет сложностей при монтаже. Кроме того, затраты на ее обустройство также будут невелики, что является еще одним ее плюсом. Главное, что требуется сделать – это организовать два канала, по которым будет производиться воздухообмен между подвалом и улицей.

Из материалов вам потребуются:

  • Две трубы диаметром 100-150 мм
  • Крепеж для трубы, при помощи которого они будут держаться на стенах
  • Теплоизоляционный материал
  • Решетки для торцов
  • Козырьки для наружных выходов

Перед тем, как начать монтаж, следует усвоить несколько нюансов. Например, канал, по которому будет осуществляться приток воздуха, лучше располагать на северной части дома. Если вы будете использовать подвальное помещение как место для хранения, то выход трубы лучше организовать в том месте, где будут храниться свежие продукты

  1. Проделайте отверстия в местах выход труб на поверхность.
  2. Установите трубы на стенах цоколя, противоположных друг другу и закрепите их.
  3. Вытяжной канал поместите таким образом, чтобы верхняя его часть была выше конька кровли.
  4. Приточный канал расположите так, чтобы он находился на расстоянии 0,5 м от пола.
  5. Теплоизоляцию следует использовать на выходах из помещения.
  6. На торцах труб установите решетки, на внешних торцах – еще и защитные козырьки.

Если вы хотите сделать приточно-вытяжную вентиляцию более эффективной, можно установить в систему один или два вентилятора, которые будут обеспечивать приток и/или отток воздуха.

Если в подвале сделаны перегородки и имеется несколько отдельных помещений, то отдельную систему приточно-вытяжной вентиляции следует устанавливать в каждом из них.

Использовать данную систему можно, если подвальное помещение по площади не превышает 40 кв.м. В противном случае система будет неэффективной.

Принудительная

Данная система работает от электричества и благодаря высокой мощности обеспечивает отличную вентиляцию. Внутри труб стоят вентиляторы, которые и отвечают за обновление воздуха в помещении. Этот вариант подходит абсолютно для любого дома и помещения, даже для подвалов больших многоквартирных домов.

Смонтировать такую вентиляцию самостоятельно довольно сложно из-за необходимости точных расчетов. Лучше воспользоваться услугами специалистов, которые правильно рассчитают мощность вентиляторов и смогут синхронизировать их во время подключения к электрической сети.

Если вы обладаете определенными знаниями и навыками, можно попробовать обустроить вентиляционную систему самостоятельно. главный вопрос, который предстоит решить – это мощность вентиляторов.

Данная характеристика вычисляется, исходя из объема воздуха, который будет проходить через вентилятор в течение часа его работы.

Именно пропускная способность является главным фактором, определяющим выбор оборудования. Консультанты в строительных магазинах являются специалистами по данному вопросу и помогут подобрать нужный агрегат.

Если вентиляция в подвале уже оборудована и нужно лишь установить вентиляторы, то с этим можно справиться самостоятельно. купите в магазине подходящие по диаметру и мощности приборы и прикрепите их к трубам. Крепления обычно уже идут в комплекте, так что с этим проблем не возникнет. Останется лишь подобрать материал для герметизации стыков.

Советы профессионалов

  • Если вы хотите сделать в подвале полноценное жилое помещение, то мало оборудовать вентиляцию, важно также сделать гидроизоляцию, обратить внимание на отопление.
  • Самостоятельный монтаж возможен, если площадь подвала небольшая и/или не имеет перегородок. Для монтажа эффективной системы воздухообмена с автоматизацией процесса лучше пригласить специалистов.
  • В качестве вентиляционных каналов можно использовать пластиковые или металлические трубы и переходники из того же материала. Для самостоятельного монтажа подойдут трубы из ПВХ, которые не требуют особых навыков в обращении.
  • Проверить работу вентиляционной системы можно, приложив тонкий лист бумаги к вытяжному отверстию: он должен прилепиться к нему. Еще одна проверка – измерение уровня влажности в помещении. Для жилых комнат она не должна превышать 60%, для остальных помещений – до 90%.

При монтаже вентиляции своими силами нужно учесть множество факторов – это не только назначение подвала, но и природные условия в регионе, климатические особенности, место постройки дома.

Обустройство естественной или приточно-вытяжной вентиляции не представляет сложности, особенно для тех, кто имеет навык строительных работ.

О сезонных особенностях естественной вентиляции можно узнать, посмотрев видео:

Вентиляция подвала – создаем условия для хранения продуктов

Вентиляция подвала: принцип работы и типы систем

Уже при проектировании здания следует продумать вопрос вентиляции подвала, произвести необходимые расчеты, исходя из того, что воздухообмен должен быть равен одному объему подвала в час.

Вопрос на самом деле более серьезный, чем это может показаться на первый взгляд.

Устройство вентиляции подвала не такое сложное и может быть выполнено одним из двух способов: естественная вентиляция и естественно-принудительная.

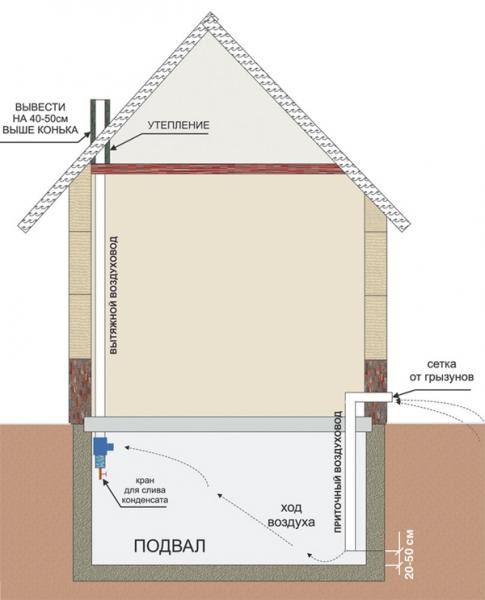

Естественная вентиляция подвала частного дома происходит за счет разницы температур внутри подвала и снаружи. Обустройство ее сводится к прокладке двух труб:

  • вытяжная труба проходит вертикально вдоль угла подвала, причем нижний ее конец располагается на высоте около 150 см над уровнем пола подвала, а верхний выступает на 50 см над коньком крыши здания.
  • приточная труба прокладывается в противоположном углу, и один ее конец должен находиться над полом подвала на высоте 45-65 см, а другой, пройдя через перекрытие, выпускается через стену здания на высоте до 100 см над уровнем пола.

Следует отметить, что вентиляция подвальных помещений может быть значительно улучшена за счет дополнительной тяги в вытяжной трубе, которая появляется, если трубу расположить рядом с теплым дымоходом.

Система вентиляции подвала предусматривает оборудование труб задвижками, которые позволяют регулировать скорость воздушного потока или же и вовсе перекрывать его в сильный мороз. Во избежание образования конденсата трубы должны быть заизолированы любым теплоизоляционным материалом.

Важно

При оборудовании естественной вентиляции для создания оптимального потока воздуха следует выполнить расчет вентиляции подвала, который в своем самом элементарном виде сводится к определению диаметра труб. На один квадратный метр пола необходимо 26 см2 сечения трубы. Зная это, исходя из школьного курса математики, не представляет никакого труда определить диаметр труб.

Так, например, при площади пола в 8 м2 диаметр труб должны быть равен 16 см. Схема вентиляции подвала естественным образом работает лишь при наличии разницы внутренней и наружной температур. Движение воздуха полностью прекращается, когда эти температуры приблизительно выравниваются.

В случае невозможности естественного воздухообмена на помощь приходит принудительная вентиляция подвала, где вытяжка осуществляется уже не за счет естественных условий, а посредством встроенного в вытяжную трубу вентилятора.

Точнее, мы сейчас упомянули тему, как сделать вентиляцию в подвале комбинированной, т.е.

такую вентиляцию, которая будет включаться в качестве принудительной лишь по мере надобности, а все остальное время будет работать, как естественная.

Полностью сделать вентиляцию принудительной можно посредством установки и вытяжного, и приточного вентиляторов. Но для этого необходимо выполнить довольно сложные расчеты по согласованию их мощностей и определению диаметров труб. Трубы при оборудовании вентиляции можно использовать любые: асбестоцементные, пластмассовые, металлические либо специальные воздуховоды.

Существует несколько проверенных приемов для усиления интенсивности вентиляции:

  • удлинение вытяжной трубы;
  • увеличение диаметров обеих труб;
  • расположение труб на максимально далеком расстоянии друг от друга.

Делаем вентиляцию подвала своими руками

Вентиляция подвала: принцип работы и типы систем

Являясь счастливым обладателем дачного участка или загородного дома, мало кто откажется использовать землю по назначению, а именно выращивать на ней домашние овощи и фрукты. Ну, а собранный урожай, в свежем или консервированном виде, нуждается в месте хранения.

Для этой цели лучше всего подходит специализированное помещение – погреб, к которому предъявляются определенные требования. Одно из главных требований – грамотная вентиляция подвала или отдельно стоящего погреба, поскольку именно она отвечает за постоянный температурно — влажностный режим.

О том, как правильно обустраивается вентиляция домашнего погреба, мы постараемся подробно рассказать в нашей статье сегодня.

Требования, предъявляемые к погребам

Для начала перечислим все основные правила, от которых зависит эффективность помещения для хранения продуктов.

  • В него не должен проникать дневной свет. Иными словами, в погребах не делают окон, и электролампочку включают только по необходимости.
  • Следует заранее подумать о хорошем воздухообмене, что позволит исключить появление плесени, грибка.
  • Постоянный температурный режим, без перепадов, с показателями, подходящими для хранения продуктов – не выше +5 и не ниже 0 градусов.
  • Влажность – в среднем 90%. Эта цифра напрямую зависит от того, насколько компетентно организована вентиляция в подвале. Слишком высокая влажность приведет к порче продуктов, слишком низкая – к усыханию фруктов и овощей. Именно поэтому обязательно нужно соблюдать технологию проектирования и строительства вентиляции.

Вентиляция для погреба – принцип работы

Этот принцип достаточно прост и основан на физических законах. В помещении предусматривают два отверстия: одно для входа свежего воздуха, другое – для выхода «отработанного», с испарениями.

Но одних отдушин недостаточно для того, чтобы организовать оптимальное по мощности и скорости потока вентилирование. К отверстиям подсоединяют трубы определенного диаметра.

Кроме того, отдушины должны располагаться таким образом, чтобы возникала тяга без сильного сквозняка, и одновременно создавалась правильная вентиляция погреба.

Совет

Если погреб находится в подвале многоквартирного дома или же дачи, коттеджа, отверстия с трубами могут располагаться в стенах подвала. А если он построен отдельно, то отдушины выводят и через потолок.

Важно, чтобы диаметр труб не был слишком маленьким, чтобы воздух успевал выходить из помещения наружу, и высота труб была не слишком большая – иначе уличный воздух будет попадать внутрь в излишнем количестве, что опасно, особенно зимой, в морозы.

Диаметр труб рассчитывается по формуле площади окружности R= √S/π, по нормативу 26 см² сечения трубы на 1 м² площади погреба.

Что еще нужно знать

О том, как сделать вентиляцию в погребе, хорошо знают профессиональные строители. Вот несколько их рекомендаций.

  1. Лучше всего планировать вентиляцию еще на стадии проектирования помещения, а в процессе строительства оставлять отверстия в стенах, в которые впоследствии будут вставлены трубы.
  2. Трубы отдушин должны быть расположены на противоположных стенах или на разных сторонах крыши. Только в этом случае воздухообмен будет эффективным – воздух будет проходить через весь погреб.
  3. Диаметр труб должен быть равным. Иногда диаметр вытяжной трубы делают чуть большим – если требуется выводить слишком сырой или застоявшийся воздух. При меньшем размере вытяжной трубы вывод воздуха затрудняется, и образования плесени и затхлого запаха не избежать. Тогда возникает опасность не только порчи продуктов, находящихся в погребе, но и непосредственной угрозы здоровью человека, в нем находящегося.
  4.  Согласно законам физики, теплый воздух стремится вверх. Поэтому вытяжку нужно ставить на самой верхней точке – лучше под потолком.
  5. Высота вытяжной трубы должна быть как минимум 50 см над крышей (насыпью, коньком). Высота приточной – 30 см от уровня пола.
  6. В качестве отдушин разрешается использовать обычные пластиковые трубы, из которых делают канализационные системы. Но чаще берут асбестовые или оцинкованные трубы

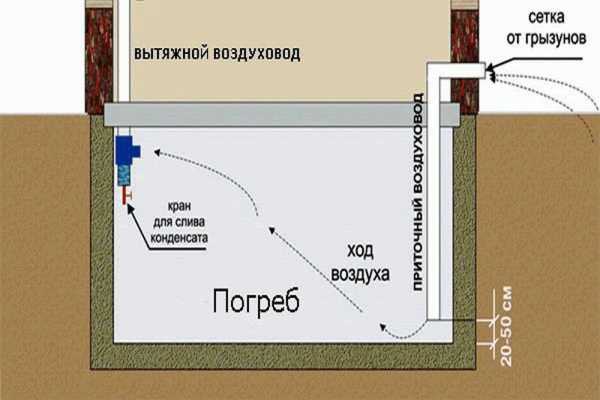

Схема вентиляции погреба составляется таким образом, чтобы у отдушин было минимум изгибов. Это в первую очередь касается погребов-подполий в домах. Идеальный вариант – прямые трубы. Приточная отдушина горизонтально встраивается в фундамент над уровнем земли, опускается под углом 90° к полу, и, не доходя до него 20-50 см, снова поворачивает.

  • Для того чтобы внутрь не попадали птицы, насекомые, мыши приточную трубу снаружи обязательно закрывают сеткой.
  • В случае прямого (вертикального) расположения верхушек труб, на них надевают дефлекторы, что поможет исключить попадание в погреб осадков и мусора. В крайнем случае — просто устанавливают зонтик, но дефлектор полезен еще и тем, что улучшает тягу за счет своей конструкции.
  • Категорически исключается изменение диаметра трубы по длине – она не должна ни расширяться, ни сужаться.
  • Если зимы в вашем регионе холодные, то труба, находящаяся на улице, должна быть утеплена. Это защитит ее от конденсата. И обязательно нужно отгребать зимой снег, если его выпадает много.

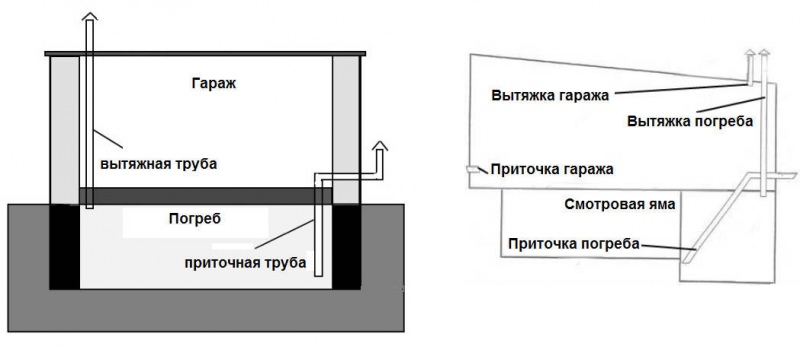

  • На погребе подвального помещения или гаража часто ставят люки. Крышка люка может служить вытяжным отверстием, но ее необходимо утеплять на зиму, если помещение сверху не отапливается. Можно сделать «зимний» и «летний» вариант крышек, и менять их в сезон.
  •  Для небольших погребов можно ограничиться одной, но двухканальной трубой. Как правило, ее изготавливают из досок – она имеет прямоугольную форму, внутри разделена диагональной перегородкой. Образованные каналы оснащаются задвижками, и направление потока воздуха регулируется с их помощью.

Виды вентиляции

Ответить на вопрос о том, как правильно сделать вентиляцию в погребе, невозможно, не имея представления о ее видах. Вентиляция может быть естественной и принудительной. Когда помещение небольшого размера, устройство вентиляции в погребе может быть основано на естественном процессе тяги от разницы давления. Но для этого нужно правильно установить трубы.

Приточная отдушина не должна быть выше 25-30 см от уровня пола, вытяжная – ниже потолка максимум на 10-20 см. Особенность подвалов – высокая влажность, и если не соблюдать эти требования, влага будет скапливаться, а не выводиться наружу. Стоит учесть, что естественная вентиляция не работает в регионе с теплым климатом – разница давления невелика, и хорошей тяги не возникает.

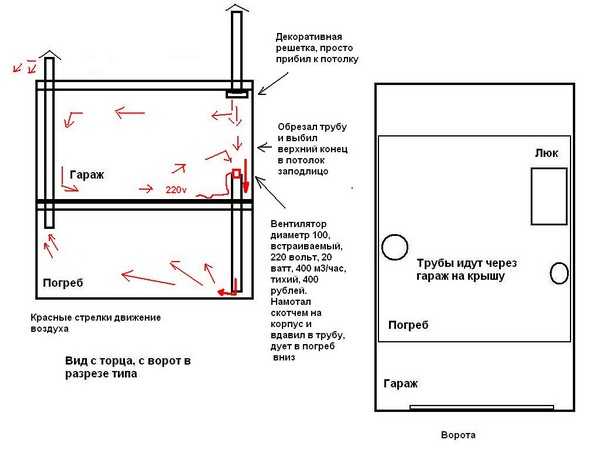

О том, как сделать принудительную вентиляцию в подвале, знают многие. Но воплотить ее на практике часто может только специалист. Дело в том, что в каждом отдельном случае необходимо учесть площадь и форму помещения, подобрать подходящие по мощности вентиляторы, по диаметру – трубы, максимально согласовать вывод и приток воздуха.

Вентиляция погреба своими руками – не всегда простое дело, особенно если ваш погреб состоит из нескольких комнат сложной конфигурации. В самом простом случае вентилятор ставится только на вытяжную трубу, чтобы из-за разреженности воздух активно поступал через приточную.

Этот вариант называется комбинированной вентиляцией.

Очень важно, чтобы принудительная вентиляция в погребе под домом была безопасной с точки зрения электрики. Во-первых, все провода, идущие от источника электроэнергии к вентилятору, должны быть тщательно изолированы.

Ведь в погребах высокая влажность и велик риск коротких замыканий. Во-вторых, следует соблюдать меры безопасности непосредственно при подключении вытяжного устройства к электросети.

Если вы никогда не имели дела с подобными электроприборами, лучше обратитесь к специалисту за помощью.

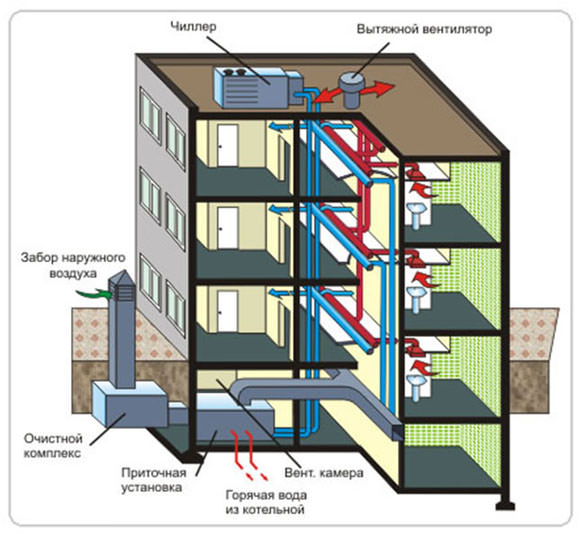

Отдельный вид вентиляции – современная автоматизированная система. Это очень «умное» устройство, которое самостоятельно управляет процессом воздухообмена, исходя из данных датчиков, измеряющих температуру и влажность в помещении.

Больше того – оно способно работать на подогрев и фильтрацию воздуха. Однако его стоимость не назовешь доступной – порядка 2 тысяч долларов. К тому же автоматические устройства нуждаются в постоянном техническом обслуживании и сложны в монтаже.

Поэтому далеко не каждая семья может себе позволить установить такую систему, и подробно на ней мы останавливаться не будем.

Что потребуется для обустройства вентиляции

Если система воздухообмена в погребе не была запланирована заранее, например, это  вентиляция погреба подвала в многоквартирном доме, то вам потребуются некоторые строительные навыки, материалы и инструмент, чтобы ее обустроить.

Инструменты:

  1. молоток;
  2. болгарка;
  3. перфоратор.

Вентиляция подвала

Вентиляция подвала: принцип работы и типы систем

Устройство эффективной вентиляции подвального помещения достаточно сложный и затратный процесс, требующий предварительного проектирования и выполняемый одновременно со строительством дома.

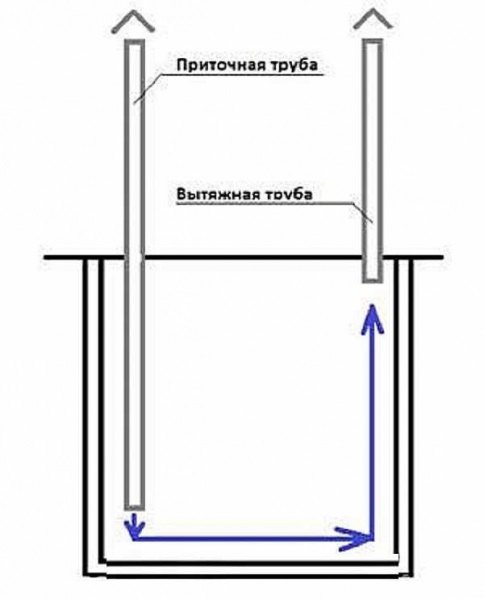

Существует естественная вентиляция, состоящая всего лишь из двух труб и принудительная вентиляция с вентиляционными каналами, вытяжной системой и приточно-нагнетающим блоком.

1. Принцип работы естественной системы вентиляции заключается в притоке и оттоке воздушных масс из-за разниц температур снаружи дома и внутри него.

Естественная вентиляция, это две трубы — вытяжная и подводящая, а ее устройство не требует больших финансовых вложений.

Обратите внимание

К недостаткам этого типа обеспечения смены воздуха является ее зависимость от погоды и небольшая эффективность.

2. Принудительная вентиляция подвала в доме более сложна в монтаже и делается в частных домах, где есть необходимость обеспечения свежим воздухом подвала и большого количества жилых комнат.

Принудительная система состоит в заборе воздуха из атмосферы и направлении его через фильтры и нагревательные/охлаждающие элементы в подвал и жилые комнаты.

В тоже время через вентиляционные каналы производится отвод отработанного воздуха.

Принудительная вентиляция в подвале частного дома состоит из следующих частей:

— воздуховоды;

— диффузоры подачи воздуха;

— воздухозаборные конструкции;

— вентиляционные каналы для прохождения воздушных потоков;

— нагнетательный блок кондиционера/воздухонагревателя.

Основные преимущества системы — независимость от погоды, эффективность вентилирования и точная его регулировка. Недостатки — сложный монтаж и высокая цена комплекта аппаратуры.

Сравнение двух типов вентиляции:

Естественная вентиляция Принудительная вентиляция
Простая и дешевая в обустройстве Каналы и вентиляционный приточно-вытяжной блок занимают много места, их трудно устанавливать, если они не были запроектированы на этапе строительства дома
Не имеет механизмов, требующих подключения к электрической сети Требует подключения к сети питания, потребляет электроэнергию
Отсутствуют элементы, которые могут выйти из строя Механические элементы могут ломаться
Эксплуатационные расходы только на проверки и очистку вентиляционных колодцев Делает возможным применение устройств для восстановления тепла из выходящего потока воздуха, благодаря чему снижаются расходы на отопление
Отсутствует шум Шум при эксплуатации
Низкая производительность при плохой погоде Делает возможным интенсивное проветривание путем переключения вентилятора на более высокую скорость
Ограниченность регулировки интенсивности вентилирования Вентиляция не работает во время перебоев в подаче электроэнергии
Большая утечка тепла зимой
Большая утечка тепла зимой, летом вентиляция помещений возможна только при открытых окнах Стабильная работа зимой и летом
Невозможность использования фильтров, а также нагрева или охлаждения воздуха Позволяет фильтровать, нагревать или охлаждать свежий воздух перед тем, как он попадет в помещение

Рассмотрев все плюсы и минусы двух систем, можно прийти к выводу, что для больших подвальных помещений предпочтительнее обустройство принудительной вентиляции, а для небольших подвалов экономичнее естественная вентиляция. Обязательно предварительное составление плана размещения и производство работ во время строительства здания.

ЧИТАТЬ ТАКЖЕ:  Как выбрать кухонный нож

На предварительно составленной схеме должен быть учтен объем помещения и каналов поступления и отвода воздуха.

Оцинкованные металлические или ПВХ трубы располагаются на противоположных сторонах подвала, при этом нижний срез приточной трубы должен отстоять на 0,5метра от пола, а верхний — на 0,5метра от уровня грунта.

Нижний срез вытяжной трубы находится на уровне потолка, а ее выходное отверстие — на 0,5метра выше верхней точки крыши. Для площади до 40 кв.метров достаточно труб диаметром 12 сантиметров, при этом естественная вентиляция подвала за один час будет обеспечивать обмен двух объемов воздуха.

Принудительная вентиляция подвала в доме

Проектирование принудительной вентиляционной системы производится с учетом потери давления воздуха на каждый кв. метр вентиляционных каналов.

Этот параметр рассчитывается при помощи таблиц, в которых приведены также цифры объемов помещений, мощностей вентиляторов, длины и диаметров каналов.

Обе трубы устанавливаются на высоте 0,5 метра от уровня грунта, блоки кондиционирования и нагрева воздуха размещаются отдельно, в изолированном помещении.

После обустройства гидроизоляции и вентиляции подвального помещения обязательно обеспечивается его защита от холода.

В Санкт-Петербурге и Ленинградской области теплоизоляцию частных домов экологически чистым материалом эковата выполняет компания ООО «Теплострой».

Работы ведутся при помощи собственного оборудования и независимых источников энергии.

— Сохранить статью у себя на странице

Принцип устройства вентиляции

Вентиляция подвала: принцип работы и типы систем

Подвальные помещения в частном доме могут быть использованы для самых разнообразных нужд. Как правило, в них устраиваются мастерские, спортзалы, сауны. А в ряде случаев подвалом пользуются как погребом.

Вне зависимости от того, какое предназначение имеет подвал в частном доме, следует обеспечить в нем хорошую циркуляцию воздуха.

Важно

Вентиляция подвала частного дома может быть сделана самостоятельно или руками профессионалов.

Всё будет зависеть от сложности конструкции и размеров помещения, а также результатов, которых хочет добиться хозяин дома.

Типы систем воздухообмена

Вентиляция в подвале может быть принудительной или естественной. Если вентиляция в подвале или погребе естественная, то воздух будет самостоятельно поступать в подвальное помещение через трубы, после чего выводиться в соответствии с законами физики.

Иными словами, будет осуществляться естественная циркуляция без применения каких-либо специальных приспособлений. В деревянном частном доме небольших размеров такая вентиляция кажется наиболее приемлемой. Вытяжка в этом случае будет достаточной.

Вытяжные воздуховоды под потолком

Принудительная вентиляция говорит сама за себя – воздух будет циркулировать в помещении с помощью специальных вентиляторов. Они будут нагнетать свежий воздух в подвал, а также удалять застоявшийся спустя некоторое время. Такая вентиляция будет идеальным решением для организации воздухообмена в любом погребе.

Конечно, здесь же можно рассмотреть и современные системы вентиляции, которые будут не только отвечать за приток и отток воздуха, но и за его прогрев и охлаждение при необходимости, а также за уровень влажности и температуру.

Подобные вентиляционные системы очень сложны, потому что в их работе должны быть использованы фильтры, сплит-системы и другие устройства, которые в деревянном частном доме встретить можно редко.

Вентиляция своими руками

Самый простой подход к организации воздухообмена в помещении – пробитие в цокольной части специальных отверстий, через которые подвал будет насыщаться кислородом. В погребе частного дома, полностью заглубленном в землю, такие отверстия сделать сложно, поэтому данное решение актуально только для полузаглубленных подвалов.

Отверстия должны располагаться в противоположных концах помещения. Их размер должен быть достаточным для обеспечения эффективной вентиляции. Отверстия рекомендуется защищать сетками от насекомых и грызунов.

Вентиляционные окошки (закрытые решетками)

Вне всяких сомнений, такая простая вентиляция намного лучше, чем ее отсутствие вовсе. Но ее эффективность невысока. Более эффективное решение – монтаж системы вентиляции из двух труб.

Что потребуется для создания такой вентиляции в частном доме?

  • 2 трубы, диаметр которых может варьироваться от 8 до 15 см.
  • Металлические защитные решетки и козырьки.
  • Теплоизоляционный материал.

Устройство естественной вентиляции

Приточная труба в нашей системе будет отвечать за подачу чистого воздуха в подвальное помещение.

Нижний конец приточной трубы требуется установить на высоте в 20-40 см от пола подвала, а верхнюю часть вывести через цоколь на улицу и расположить на уровне в 40-60 см от земли.

В большинстве случаев, уличный конец трубы закрывается решеткой. При желании торчащую трубу можно сделать малозаметной.

Принцип естественного воздухообмена в помещении

Нижняя часть вытяжной трубы должна быть расположена под самым потолком подвала. Если в подвале или погребе частного дома хранятся продукты, то трубу лучше всего установить прямо над местом их размещения.

Верхнюю часть вытяжной трубы необходимо вывести через все построенные перекрытия на улицу. Ее конец требуется расположить на расстоянии в 30-60 см от кровли, что не позволит попасть внутрь трубы воде или снегу.

Необходимо учитывать, что в трубах обязательно будет образовываться конденсат, и чтобы влага не могла попасть на пол подвала, в погребе можно установить специальную емкость, которая будет собирать всю воду.

Совет

Трубы для устройства вентиляции могут быть сделаны из любого материала. В большинстве случаев, пользуются ПВХ-трубами или асбоцементными, которые являются наиболее эффективными и долговечными.

Система такого типа будет актуальна для подвалов, площадь которых не превышает 30-40 кв.м. Если же подвальное помещение имеет большую площадь, то эффективность естественной приточно-вытяжной вентиляции существенно снижается. Для таких помещений как подвал многоквартирного дома или большого частного коттеджа лучше всего рассмотреть вариант с устройством принудительной вентиляции.

Устройство принудительной вентиляции

Конструкция системы принудительного воздухообмена аналогична той, что описана в разделе про естественную вентиляцию. Одно лишь различие – внутрь приточной и вытяжной трубы устанавливаются канальные вентиляторы.

Вентилятор, расположенный в приточной трубе, будет подавать воздух в подвальное помещение. Вентилятор, расположенный в вытяжной трубе, наоборот, застоявшийся воздух будет выводить наружу. Важно, чтобы вентиляторы работали одновременно, а не поочередно.

По поводу мощности вентиляторов лучше всего посоветоваться со специалистами. Перед покупкой рекомендуется рассчитать площадь своего подвала, а также его приблизительный объем, чтобы продавец-консультант смог подобрать наиболее подходящее устройство для создания эффективной принудительной вентиляции.

Вентилятор устанавливается внутри трубы и надежно там фиксируется. Именно поэтому также нужно узнать диаметр вентиляционных труб, чтобы без проблем выбрать размеры вентилятора.

На рынке можно найти большое разнообразие вентиляторов. И все варианты варьируются по цене. Некоторые вентиляторы оснащаются таймером, поэтому пользователь может задать определенное время, когда они будут включаться и выключаться, что весьма удобно, если вы не проживаете в частном доме постоянно.

От того, насколько качественно сделана система вентиляции погреба под домом, во многом зависит комфортность нахождения в помещении, расположенном выше.

Сложные вентиляционные системы

Если у вас большой частный дом, в котором вы сделали современный утепленный подвал, то рекомендуется для устройства системы вентиляции не полагаться на собственные силы, а прибегнуть к помощи профессионалов. Вопрос становится особенно актуальным, если на цокольном этаже расположились жилые помещения.

Вентиляционная система в этом случае должна иметь кондиционеры, которые будут нагревать или охлаждать приточный воздух. Кроме того, рекомендуется монтаж специальных фильтров, очищающих поступающий воздух. Также огромной популярностью пользуются системы увлажнения.

У такой вентиляционной системы есть множество преимуществ, а недостатка всего два: высокая стоимость и сложность монтажа.

Обратите внимание

 Перед установкой вентиляционной системы нужно всё тщательно просчитать и решить, нужна ли она действительно, либо можно вполне обойтись более простыми решениями.

Стоит отметить, что монтаж системы вентиляции для большого подвального помещения должен быть предусмотрен еще на этапе строительства дома, ведь в уже возведенном здании это сделать будет намного сложнее.

Вентиляция в подвале частного дома

Вентиляция подвала: принцип работы и типы систем

Подвалы частных домов используются для разных целей. Одни хозяева устраивают там сауну, другие – мастерскую, третьи – спортзал, четвертые – погреб и т.д. Независимо от цели предназначения подвала, важно позаботиться о хорошей вентиляции в нем.

Вентиляция – это система из труб и шахт, позволяющих оптимизировать процесс воздухообмена, уровень влажности и температуры воздуха в помещении.

Вентиляционная система и принцип работы

В подвалах частных домов используется два типа вентиляционных систем – принудительная и естественная. Первому виду вентиляции характерны множество составляющих, высокая стоимость и сложность монтажа. В основном ее используют в больших домах. Естественная вентиляция имеет простое устройство и состоит из приточной и вытяжной труб.

Вентиляционная система принудительного типа работает благодаря охлаждению или нагреванию воздушных масс, которые вентиляторами пригоняются с улицы. После того как температура воздуха внутри вентиляционной системы становится оптимальной, вентилятор направляет ее в помещение.

Принцип работы естественной вентиляции основан на температурной разнице снаружи и в подвале. Согласно законам физики нагретый воздух поднимается по трубе и выходит на улицу, а в подвал поступает холодный.

Для нужд мини мастерской в подвале частного дома естественная вентиляция не подойдет. Так как со спецификой некоторых работ в воздух подвального помещения могут попадать большое количество веществ, которые отрицательно влияют на здоровье человека (пайка, сварка, покраска и прочее). В данном случае применима только принудительная вентиляция.

Особенности монтажа принудительной вентиляции

Для подвального помещения стоит применять принудительный приточно-вытяжной тип вентиляции по ряду параметров:

  • замкнутая система циркуляции воздушных масс. Это означает что путь циркуляции воздуха таков: окружающая среда — подвал — окружающая среда. А это значит что вредные примеси, которые образуются в процессе работы не попадают в дом и сразу уходят наружу здания. При использовании приточной системы или вытяжной образующаяся система рециркуляции воздуха такая(соответственно): окружающая среда — подвал(дом) — дом(подвал) — окружающая среда, в таком случае попадание вредных веществ в помещения всего дома не исключены, что не допустимо.
  • замкнутая система теплового потока. Это означает, что какие бы опыты и эксперименты вы не проводили в своей мастерской, для этих экспериментов всегда можно подобрать нужную температуру, не изменяя температуру воздушных масс в помещениях находящихся выше.

Чтобы самостоятельно обустроить вентиляционную систему изначально следует нарисовать план подвала, на котором обозначить места нахождения вытяжной и приточной труб. Они должны располагаться друг против друга, чтобы свежий воздух не выходил сразу наружу, и иметь диаметр не меньше 120 мм.

Диаметр обеих труб должен быть одинаковым. Вытяжная труба должна устанавливаться на полметра выше, чем крыша дома. Это предотвратит попадание в трубу дождя или снега.

Зафиксировать трубу и прикрепить ее к стене можно с помощью специальных хомутов, которые представляют собой две полукруглые стальные половинки, скрепленные между собой.

Верхний конец вытяжной трубы должен закрываться дефлектором. Это станет надежной защитой от попадания мусора внутрь трубы.

Труба, предназначенная для притока воздуха должна полностью располагаться в подвале, при этом нижний ее край должен быть выше уровня пола на 0,4-0,5 м, а верхний край – на 0,4-0,5 м выводиться на улицу. Приточная труба также закрывается дефлектором.

Монтаж принудительной вентиляционной системы требует детальных и точных расчетов, при составлении которых следует учесть, что для комфортного нахождения людей в подвале кратность воздухообмена должна в два раза превышает площадь подвала (на 1 м2 подвала воздухообмен составляет 2 м3).

Для получения оптимальной производительности вентиляторов необходимо умножить площадь помещения подвала на 2.

Важно

На подвальных трубах устанавливаются вентиляторы или системы посложнее (сплит-системы). Воздушные массы подаются с помощью вентилятора, установленного на приточной трубе, а застоявшийся воздух выводится наружу вентилятором, который расположен в трубе-вытяжке. Для эффективной вентиляции необходимым условием является одновременная работа вентиляторов.

При создании вентиляционной системы стоит помнить, что в трубах будет оседать конденсат, который будет стекать на пол. Чтобы предотвратить попадание влаги на напольное покрытие, нужно позаботиться о специальной емкости под воду.

Дополнительное оборудование для принудительной вентиляции

Принудительный тип вентиляции может включать в себя приборы по нагреву или охлаждению воздуха, а также прибор, отвечающий за уровень влажности. Это могут быть специальные фильтры, сплит-системы и другое дорогостоящее оборудование, предназначение которого описывается в таблице.

Оборудование Предназначение
Фильтры Очищают воздух от пыли, сажи и вредных веществ
Рекуператор Энергосберегающий прибор, который не выпускает с помещения теплый воздух, и не дает жаре проникнуть снаружи
Сплит-система Подогревает воздух в сильные морозы, когда рекуператор не справляется
Блок автоматического контроля Состоит из датчиков, регулирующих температуру и влажность воздуха, таймеров автоматического включения и выключения, а также системы, оповещающей о перенапряжении в двигателе и загрязнении фильтров

Заключение

Вентиляционная система в подвале является неотъемлемой частью частного дома. Сделать ее можно самостоятельно, для этого необходимо следовать такому алгоритму:

  • выбрать наиболее подходящий тип вентиляции;
  • закупить все необходимые комплектующие;
  • подготовить проемы для установки труб в фундаменте и стенах;
  • в проемы вставить трубы и зафиксировать их цементным раствором;
  • снаружи трубы закрепить специальными хомутами;
  • на концах наружных частей труб закрепить защитные дефлекторы.

Прежде чем устанавливать принудительную вентиляцию необходимо тщательно продумать, нужна она или можно обойтись естественной вентиляционной системой, которая не только стоит дешевле, но и проще в монтаже.

Статьи по теме

Вентиляция подвала: принцип работы и типы систем

На микроклимат и комфортное проживание в частном доме во многом влияет грамотно созданная вентиляция всех его помещений и в особенности – правильная вентиляция подвала. Хорошая вентиляция в подвале дома избавит от избытка влаги, убережет от появления грибков, плесени и существенно продлит срок эксплуатации дома.

Многие при строительстве частного дома уделяют слишком мало внимания вентиляции подвала, ссылаясь на сложность вопроса или отсутствие необходимых навыков, стараясь обеспечить лишь необходимый минимум.

На самом деле создать вентиляцию подвала достаточно просто, необходимо лишь немного желания, умения в обращении с инструментом и понимания, как работает вентиляция.

Устройство вентиляции в подвале

По сути, вентиляция – это система труб или шахт, обеспечивающих нормальные параметры влажности, температуры и воздухообмена в доме.

Вентиляция подвала частного дома может быть принудительной и состоять из целой сети вентиляционных каналов с приточным устройством и вытяжным вентилятором, а может быть естественной и состоять из приточной и вытяжной трубы.

Чтобы ответить на вопросы, как правильно сделать вентиляцию подвала, и какую из двух типов выбрать, необходимо знать о преимуществах и недостатках каждой, а также особенностях конструкции.

Принудительная вентиляция подходит для домов с большой площадью, где помимо подвала приходится обеспечивать вентиляцию еще и жилых помещений. Такая вентиляция состоит из множества элементов, а затраты на её покупку и монтаж могут позволить себе не многие.

Принцип работы принудительной вентиляции заключается в следующем. Воздух с улицы нагнетается внутрь системы при помощи вентилятора, где при необходимости фильтруется, нагревается или охлаждается и затем с помощью все тех же вентиляторов подается дальше по вентиляционным каналам в помещения.

Принудительная вентиляция в подвале: фото

Система вентиляции подвала принудительным способом состоит из следующих элементов:

  • вентиляционных каналов;
  • нагнетательного блока печи или кондиционера;
  • воздухоотвода;
  • воздухозаборника;
  • диффузоров подачи воздуха;
  • тройников суммирования потока.

Основными минусами принудительной вентиляции являются её высокая стоимость, сложность монтажа. Из преимуществ следует отметить независимость от внешних погодных условий, регулируемое и качественное обеспечение воздухообмена.

В отличие от принудительной естественная вентиляция подвала состоит всего из двух основных элементов: приточной и вытяжной труб. Естественная вентиляция известна с давних пор и по-прежнему пользуется популярностью в силу своей простоты, и для её обустройства не потребуются большие финансовые затраты.

Принцип работы естественной вентиляции основан на разнице температур внутри и снаружи подвала, в результате чего начинается движение воздуха.

Благодаря этому простому природному явлению воздух из подвала вытягивается на улицу, а с улицы заходит свежий.

К сожалению, на силу тяги естественной вентиляции достаточно сильно влияет ветер, способный как усиливать, так и ослаблять тягу.

Естественная вентиляция в подвале: фото

Система вентиляции подвала естественным способом состоит из следующих элементов:

  • приточный канал;
  • вытяжной канал;
  • продухи.

Преимуществами естественной вентиляции являются простота её обустройства и малые финансовые затраты. Из минусов следует отметить недостаточно качественный воздухообмен и сильную зависимость от природных факторов. В приведенной ниже таблице представлено сравнение этих двух типов систем вентиляции.

Таблица №1. Сравнительные характеристики естественной и принудительной вентиляции

Сегодня на рынке представлены трубы из различных материалов. Наиболее часто используются трубы из ПВХ и оцинкованной жести. Использование труб из ПВХ стало весьма популярно у тех, кто привык делать все своими руками. Такая популярность обусловлена простотой монтажа.

В отличие от ПВХ, металлические вентиляционные каналы потребуют некоторой сноровки и навыков, но при этом их надежность будет на порядок выше. Какой из этих материалов выбрать, целиком и полностью зависит от личных пожеланий и финансовых возможностей.

Как сделать вентиляцию в подвале

Как уже отмечалось ранее, выбор типа вентиляции зависит от размеров подвала. Для больших подвалов более 50 м2 рекомендуется обустраивать принудительную вентиляцию. Подвалы с площадью до 50 м2 будут прекрасно проветриваться при помощи естественной вентиляции.

Важным моментом обустройства вентиляции является планирование её размещения заранее, еще на стадии проектирования дома. Это во многом облегчит монтаж в целом. Конечно, можно сделать вентиляцию в уже построенном доме с подвалом.

В этом случае надо быть готовым к большому объему сложных и трудоемких работ с применением специального оборудования по бурению отверстий и каналов в фундаменте, цоколе и перекрытиях для создания вентиляционных каналов.

Создание естественной вентиляции

В идеале, перед тем как устроить вентиляцию в подвале, придется подготовить схему вентиляции еще на этапе проектирования дома. В ней необходимо учесть объем помещения и пропускную способность вентиляционных каналов.

Для схемы приточно-вытяжной вентиляции особенно много и не потребуется. Всего лишь отметить место установки вытяжной и приточной труб, а также указать их диаметр.

Сами трубы должны располагаться в противоположных углах помещения.

Схема вентиляции подвала естественным способом: фото

Отверстие вытяжной трубы размещается под потолком, а сама труба выводится на 40 – 50 см выше конька крыши дома.

Совет

Приточная труба полностью размещается внутри подвала с таким расчетом, чтобы её край был на 40 – 50 см выше от уровня пола, а входное отверстие находилось на 40 – 50 см выше уровня земли.

Диаметр труб влияет на объем пропускаемого воздуха, а их высота на скорость движения. К сожалению, естественная вентиляция сильно зависит от природных факторов, поэтому получить точные расчеты практически невозможно.

Рекомендуемый диаметр труб 12 см для помещения 40 м2, при этом будет достигаться воздухообмен около двух объемов подвала в час. Но лучше использовать трубы большего диаметра, это позволит несколько уменьшить зависимость от природных факторов и увеличит скорость обмена воздуха в помещении.

Для создания естественной вентиляции подвала своими руками потребуется минимальное количество  материалов. В основном это будут металлические или пластиковые трубы и дефлекторы, а также хомуты для фиксации труб. Если вентиляция подвала делается на этапе строительства дома, то тут особых проблем не возникнет.

Потребуется всего лишь создать отверстия необходимого диаметра в конструкции дома. Затем установить в них трубы и зафиксировать внутри при помощи монтажной пены или цементно-песчаного раствора. А вот в случае если приходится делать вентиляцию в уже построенном доме, придется вначале пробить каналы под установку труб.

Наиболее простым вариантом будет частично откопать фундамент, пробить в нем каналы, затем в них установить трубы и зафиксировать их там. При этом вытяжная труба выводится выше уровня крыши, фиксируется к стене хомутами, закрепленными дюбелями в отверстиях, а сверху закрывается дефлектором, защищающим от попадания осадков внутрь.

Приточная труба выводится на улицу лишь частично, сверху защищается металлической сеточкой и дефлектором. Внутри приточная труба фиксируется хомутами к стене.

Создание принудительной вентиляции

Как и в случае с естественной приточно-вытяжной вентиляцией, проект принудительной необходимо подготовить заранее. Сам проект должен содержать расчеты по почасовой кратности воздухообмена помещения и его объемам. Кратность воздухообмена рассчитывается на основе расхода в 2 м3 на 1 м2 площади в час.

Умножив объем помещения на кратность воздухообмена, получаем необходимую производительность вентилятора. Еще одним параметром для подбора вентилятора является потеря давления в канале, поэтому выбирать вентилятор лучше с запасом, чтобы потери в системе свести к минимуму. Для наглядности разберем пример для помещения с объемом в 100 м3.

  Длина канала вентиляции составляет 10 м, диаметр 100 мм.

Таблица №2. Расчет потерь давления на 1 м воздушного канала

Мощность вентилятора будет равна 100*2=200 м3/час. На приведенной выше диаграмме находим точку пересечения по горизонтали в 200 м3/час и диагональной (диаметр канала 100 мм.).

Обратите внимание

Опустив прямую вниз по вертикали, получаем потерю давления на 1 м, и она составит 8 Па. Для всего воздушного канала потеря будет равна 8 Па*10 м=80 Па.

Теперь осталось лишь найти вентилятор, который будет при потере давления в 80 Па обладать производительностью в 200 м3/час.

Как отмечалось ранее, принудительную вентиляцию целесообразно обустраивать в домах с большой площадью, требующих единой централизованной вентиляционной системы, и вентиляция подвала будет являться всего лишь её частью.

Расчеты и создание такого проекта требуют специализированных знаний, поэтому лучше будет обратиться за помощью к специалистам.

Конечно, можно организовать принудительную вентиляцию только подвального помещения, а с этим можно справиться и самостоятельно.

Схема принудительной вентиляции подвала: фото

Монтаж воздушных каналов принудительной вентиляции мало чем отличается от монтажа естественной, и как это делается, можно прочитать выше. Основное отличие заключается в следующих моментах.

Во-первых, вытяжную и приточную трубы можно разместить на уровне в 50 см над землей. Во-вторых, на сами трубы внутри помещения устанавливаются вентиляторы, один на приточную, второй на вытяжную.

Для этого может потребоваться установка нагнетательных блоков.

Видео: принудительная приточно-вытяжная вентиляция

Создавая вентиляцию подвала своими руками, необходимо учитывать многие факторы, начиная от целевых условий эксплуатации помещения и заканчивая природными условиями в регионе, где построен дом. Само обустройство вентиляции не представляет особой сложности для тех, кто привык делать все своими руками. Главное, выполнять все работы аккуратно и без спешки.

ОСТАВЬТЕ ОТВЕТ

Пожалуйста, введите ваш комментарий!
пожалуйста, введите ваше имя здесь
