Как сделать вентиляцию в подвале частного дома своими руками, схемы

Вентиляция погреба:виды, схема и устройство систем

От пола не тянет сыростью, а картошка хранится до весны, когда вентиляция в подвале дома выполнена правильно. Вентиляция обеспечивает организованное передвижение масс воздуха в подвальном помещении.

За счет постоянного обмен воздухом между улицей и подвалом в помещении устанавливается постоянная температура и влажность. Создаются отличные условия для хранения овощей и припасов, не заводятся плесень и грибок. Если же движения воздуха нет, использовать подвал в качестве кладовой будет невозможно.

Подвергаются опасности материалы фундамента и перекрытий, страдающие от постоянного воздействия влаги. Но основная угроза, подстерегающая жильцов дома с теплым невентилируемым подвалом – это пожар или взрыв, вызванные высокой концентрацией углекислоты.

Обратите внимание

Газ выделяется при работе отопительного оборудования, часто устанавливаемого в цокольном этаже. Поэтому в подвале загородного дома просто необходима вентиляция.

Принцип движения воздушных потоков для вентиляции подвалов частных домов на фото-схеме.

Продухи для вентиляции подвала

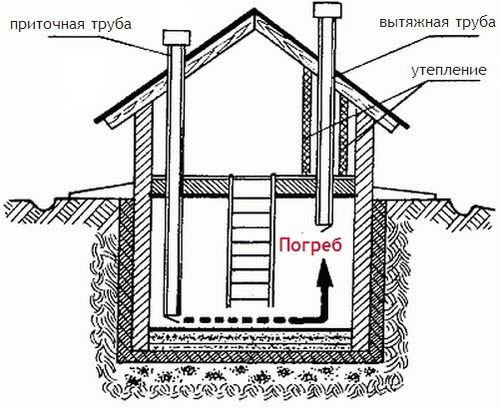

Принципиальная схема вентиляции подвала

О том, как сделать вентиляцию подвала в частном доме, следует подумать еще на стадии закладки фундамента. Самый простой и дешевый вариант вентиляции в подвале дома – это система продухов или попросту отверстий в цоколе. Изнутри отдушины прикрываются сетками от грызунов и насекомых. На фото вентиляция подвала в частном доме с системой продухов.

Эффективность работы вентиляции в подвале деревянного или каменного дома будет всегда зависеть от силы и направления ветра, температуры на улице.

Организовывая такой вид воздухообмена, важно правильно рассчитать площадь продухов, которая составляет 1400 от площади подвала.

Продухи подвальной вентиляции

При подсчетах площади продухов следует учитывать также:

  • глубину фундамента;
  • тип грунта и близость почвенных вод;
  • направление преобладающих ветров;
  • количество осадков в разные периоды года;
  • перепады суточных и годовых температур.

Регламентируется и размер каждого отверстия:

  • диаметр от 12,5 см;
  • площадь от 50 кв. см.

Чтобы вентиляция в подвале жилого дома работала эффективно, достаточно будет по паре отверстий с каждой из сторон дома.

Дома сложной конфигурации или расположенные в низменности придется обеспечить усиленной вентиляцией: по 2 продуха на 4 метра фундамента.

Если под внутренними стенами устроен фундамент, продухи делаются и в дополнительных конструкциях. Естественную вентиляцию можно сделать управляемой, установив задвижки на продухи. Зимой заслонки прикрываются, а летом полностью открываются. В трескучие морозы оставляются узенькие щели, так как тяга очень сильна и подвал моментально выхолодится.

Но такая вентиляция подвала в загородном доме не подойдет, если зимой его используют в качестве хранилища овощей и фруктов. Не достаточно эффективным будет воздухообмен и при большой площади дома.

Для вентиляции подвала многоквартирного дома продухи используются лишь в качестве дополнительного средства. Основным же выбирают друхтрубную (приточно-вытяжную) систему вентиляции подвала жилого дома.

Приточно-вытяжная вентиляция подвала

Микроклимат в любом подвале лучше всего поддерживает приточно-вытяжная система. Состоит она из двух воздуховодов: один для притока воздуха, другой для вытяжки.

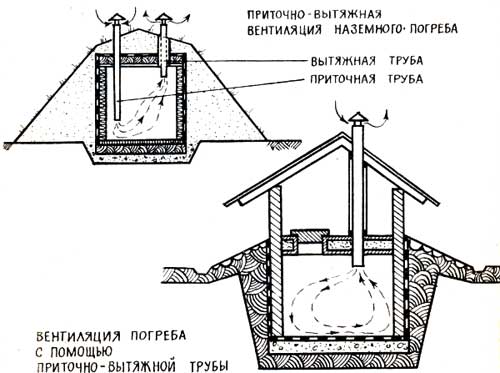

Приточно-вытяжная вентиляция подвала

Нижний конец приточной трубы крепится в 50 см от пола подвала, а верхний должен выступать за уровень почвы на 1 метр.

Нижний конец вытяжной трубы располагается на 150 см от пола подвала, верхний выходит за конек крыши на 50 см.

Перепад температур в нижнем и верхнем концах обеспечивает тягу: по приточной трубе с улицы в подвал, по вытяжной на улицу.

Важно

Размещать вентиляционные каналы нужно в противоположных сторонах. Если пренебречь этим правилом, в помещении создадутся застойные, непроветриваемые зоны. Воздух будет двигаться лишь вдоль одной стены. И тут тоже следует оборудовать систему заслонок, контролирующих интенсивность проветривания.

Если хозяин решил сам делать вентиляцию подвала дома, как правило, используются пластиковые трубы диаметром 10 – 15 мм. Чем больше площадь, тем шире труба. Для площади 40 кв. метров лучше взять трубу диаметром 12 мм.

Более трудоемкий способ изготовления вентканалов – из деревянных досок. Внутренняя поверхность воздуховодов должна быть максимально гладкой, поэтому доски обрабатывают рубанком. Щели ухудшат тягу. Преимущество деревянной вентиляции подвала многоквартирного дома в отсутствии конденсата на стенках.

Верхние концы труб прикрывают зонтиками, которые не пропускают внутрь осадки и участвуют в регулировке скорости воздушного потока. Чем короче приточная труба по сравнению с вытяжной, тем мощнее поток. Этим свойством пользуются для регулировки интенсивности тяги.

Хорошая вентиляция подвала частного дома обеспечивает двукратный воздухообмен в час, то есть весь объем воздуха заменяется дважды за 60 минут.

Вентиляция маленького подвала

Вентиляция небольшого подвала частного дома работает по принципу приток-выдув. Но тут справится единственный вентканал из дерева, вдоль разделенный на два отсека. Один из них служит для притока, другой для вытяжки.

При сильных морозах вентканалы нужно закрыть.

Принудительная вентиляция подвала

Устройство принудительной вентиляции

Естественная вентиляция может не справляться со своими функциями в жаркую безветренную погоду, когда перепад температур очень мал. Если дом находится на пригорке, где почти всегда дует ветерок, такой системы вполне достаточно. А чтобы усилить тягу, приточный канал устанавливают с северной части, в 2 метрах от ближайшего забора или стены.

Часто никакие ухищрения не заставляют воздух двигаться. И тогда прибегают к использованию принудительной вентиляции в подвале частного дома.

Кроме этого принудительную тягу оборудуют:

  • В больших подвалах площадью 40 кв. метров и более. Зимой по вытяжной трубе проходит теплый воздух. При соприкосновении его с холодной трубой выпадает конденсат, оседающий на стенках и постепенно замерзающий. Во время длительных морозов весь просвет трубы может покрыться снегом и вентиляция в подвале этого дома прекратится;
  • Когда в подвале собираются оборудовать сауну, зал для спортивных занятий, игровую или мастерскую. Принудительная вентиляция такого подвала в частном доме поможет заодно удалить неприятные запахи и обеспечить людей свежим воздухом.

Стандартная схема принудительной вентиляции заключается в механической подаче воздуха с улицы, который проходит фильтрацию, доводится до необходимой температуры и подается в подвал. Одновременно отработанный воздух вытягивается через отводящие каналы на улицу.

Для ее реализации необходимо много громоздкого и дорогого оборудования:

  • вентканалы;
  • диффузоры;
  • воздухоотводы;
  • воздухозаборники;
  • камеры смешивания воздушных потоков;
  • нагнетатели (если приточная вентиляция будет обслуживать не только подвал, но и жилые помещения).

Фотография такой системы вентиляции подвала в частном доме наглядно демонстрирует ее сложность и монументальность.

Плюсы принудительной вентиляции в подвале деревянного дома:

  • независимость от погодных условий;
  • постоянная работа в нужном режиме.

Минусы:

  • сложный монтаж;
  • высокая цена.

Мы предлагаем две схемы принудительной вентиляции в подвале частного дома, которые можно воплотить самостоятельно.

Способ №1

Необходима пара вентиляторов (иногда один). Его монтируют на внутренний просвет вытяжного канала для усиления вытяжки. При включенном вентиляторе в подвале разряжается воздух, недостаток компенсируется через приточный канал. Если площадь подвала велика, устанавливается пара вентиляторов.

Второй потребуется для притока, чтобы уравновесить его с оттоком воздуха. Это устройство вентиляции в подвале частного дома очень просто. Смонтировать его сможет самостоятельно хозяин, обладающий простейшими строительными навыками.

Вся система вентиляции подвала загородного дома управляется одним выключателем. При монтаже следует иметь в виду, что цокольные этажи относятся к категории влажных помещений. Поэтому разрешается устанавливать только электрооборудование, работающее от 36 Вольт и снабженное предохраняющими устройствами. Иначе возможны пробои на корпус, замыкания и все последующие неприятности.

Способ №2

Как сделать энергонезависимую вентиляцию в подвале частного дома? Такой способ есть, принудительная тяга обеспечивается движением ветра. Наружный конец вытяжного канала заканчивается дефлектором особого типа. Приблизительно такими конструкциями снабжаются вагоны поездов.

Когда ветер бьет в один бок дефлектора, в другом увеличивается давление. За счет этого эффекта тяга усиливается в разы. Можно устанавливать и маленькие турбинки, работающие по принципу флюгера.

Вращаясь, они передают движение через систему валов на вентилятор, встроенный в вентканал.

Оба способа позволяют изменять интенсивность движения воздуха и использовать естественную вентиляцию. Поэтому располагают трубы для вытяжки и притока согласно правилам о монтаже систем приток-выдув. А вот диаметр труб выбирается поменьше раза в полтора, ведь механическая тяга достаточно интенсивна.

Вентиляция подвала своими руками

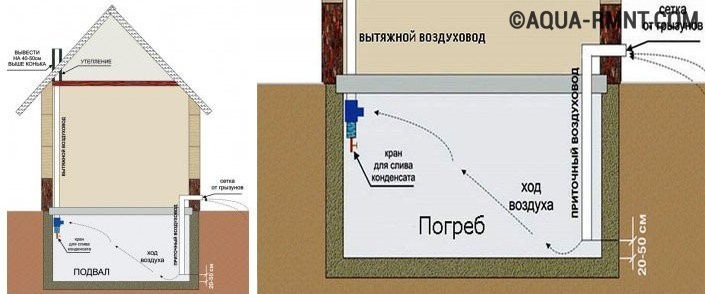

Схема движения воздушных потоков в подвале

Задумавшись над устройством вентиляции в подвале частного дома, многим приходит в голову самостоятельно вырубить продухи в цоколе. Это правильное решение, если дом невелик. Аккуратно и красиво отверстия можно сделать методом алмазного сверления.

Высота центра отверстий от поверхности земли должна быть не меньше 0,3 метра, чтобы во время ливней и таяния снега в подвал не попадала вода. Диаметр продухов от 125 до 225 мм в зависимости от площади подвала. Изнутри на них крепится сетка и решетка. Можно вызвать специалиста, который проконсультирует по вопросам вентиляции в подвале частного дома и произведет все расчеты.

Начать обустройство приточно-вытяжной вентиляции в подвале частного дома нужно с составления схемы. Схематичный простейший рисунок послужит серьезным подспорьем при подсчете длины труб, количества хомутов. Далее необходимо пробить отверстия и каналы для воздуховодов.

Удобнее всего немного откопать фундамент, сделать канавки, после чего установить воздуховоды. Крепится труба с помощью хомутов к стене. Внутри трубы будет скапливаться конденсат, его можно будет сливать через краник на сборщике воды (продается в строительных магазинах).

Разобравшись, как сделать вентиляцию в подвале частного дома, поговорим о подходящих строительных материалах.

Совет

Что касается упомянутых выше деревянных воздуховодов: изготовление их трудоемко и в современном строительстве практически не используется.

Поэтому наша рекомендация: трубы из ПВХ.

Проверка работоспособности вентиляции подвала

Со временем может забиться даже правильно сделанная вентиляция в подвале частного дома.

Как проверить ее работу?

Такой подвал заслуживает хорошую вентиляцию

Метод прост: листочек бумаги прикладывают к внутреннему концу вытяжного отверстия. Если тяга хороша, он будет держаться у решетки как приклеенный. Безусловно, таким же образом бумажка поведет себя и при включенном вентиляторе.

Можно установить в подвале спиртовой (уличный) термометр и прослеживать за изменением температуры. Не помешает и прибор для изменения влажности – психометр. Место для устройств выбирается возле приточного канала.

Оптимальная температура для подвала-хранилища овощей составляет 3-5 градусов выше нуля, для помещения спортзала, сауны или бильярдной +17 – 21.

Признаки плохой работы вентиляции в частном доме:

  • в подвале на стенах и потолке капельки конденсата;
  • тяжелый воздух;
  • неприятные запахи;
  • появляется плесень.

О том, что превышен уровень углекислого газа, говорит быстро гаснущая в подвале спичка.

Если обнаруживаются описанные выше тревожные факторы, люк в подвал и все вентиляционные заслонки открываются на 24 часа.

При увеличении влажности более 90% посередине помещения устанавливается ящик с опилками, солью или известью (негашеной). Они впитают излишки влаги из воздуха и понизят относительную влажность. Ящик можно использовать несколько раз, высушив его содержимое на солнце.

При появлении плесени, пораженная поверхность очищается и обрабатывается специальными растворами или белится известкой. Нежелательно использовать хлорку. После обработки на несколько суток усиливают движение воздуха. Процедуру проводят ежегодно перед закладкой плодов на зимовку.

Принудительная вентиляция в погребе — универсальное решение

Вентиляция погреба:виды, схема и устройство систем

Обеспечение хранения продуктов тесно связано с влажностью окружающего воздуха. При ее повышении, в зависимости от температурных условий возможно либо образование инея, либо конденсата.

Для обеспечения необходимых показателей влажности, регулирования воздухообмена в помещениях, расположенных ниже уровня земли можно использовать несколько схем вентиляции. Естественная вентиляция характеризуется простотой изготовления и отсутствием энергетических затрат, однако, она не способна обеспечить оптимальные показатели воздухообмена.

Обратите внимание

Принудительная вентиляция в погребе имеет более сложное устройство и зависит от наличия электроэнергии, однако при этом обеспечивает необходимые показатели влажности воздуха и скорости его циркуляции в любое время года.

Использование проветривания помещений, расположенных ниже уровня земли больше, чем на 2 м является необходимым условием для отсутствия плесени, затхлого запаха. Для обеспечения сохранности продуктов в погребе необходимо обеспечить следующие условия:

  • влажность помещений, расположенных ниже уровня земли не должна превышать 90%;
  • температура воздуха в теплое время года в нем должна быть заметно ниже, чем наверху;
  • воздухообмен обеспечивается естественной или приточно-вытяжной системой циркуляции воздуха.

Кроме перечисленных условий, контроль влажности погреба или помещения подвального типа позволит исключить возможность короткого замыкания электрической проводки и возникновения пожара.

Принципы принудительной вентиляции

Этот тип вентиляции предусматривает принудительное нагнетание и устранение воздуха из помещений подвального типа, для чего используется вентилятор. Приточно-вытяжная схема, используется в случае, если температура выше уровня земли и в погребе практически одинакова.

В зависимости от объема помещения и с учетом потерь, используется один вентилятор, который монтируется в вытяжном воздухопроводе или несколько, с размещением второго в приточной трубе для нагнетания воздуха.

С целью правильного монтажа устройств, обеспечивающих приток или вытяжку воздуха для погреба, следует учитывать некоторые принципы, изложенные ниже.

При монтаже устройства, обеспечивающего циркуляцию воздуха, следует исключить помехи естественной вентиляции помещения, для чего диаметр вытяжного воздухопровода принимают несколько больше расчетного значения.

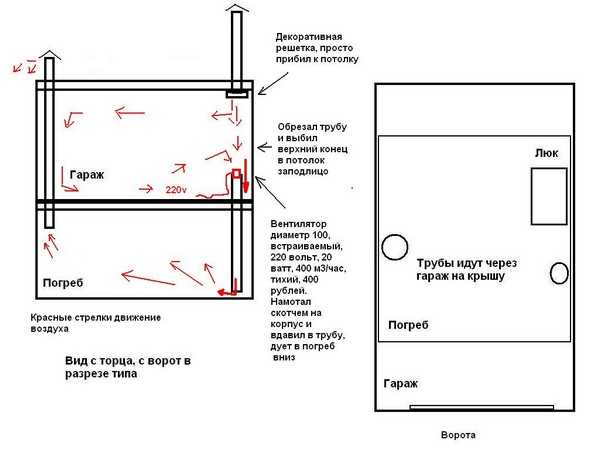

Схема принудительной вентиляции

Вентилятор монтируется на вытяжном воздухопроводе со стороны подвала таким образом, чтобы при его работе создавался подсос воздушных масс.

Идеальным случаем считается создание эффекта вакуума, при котором включение устройства для устранения спертого воздуха совпадает с притоком свежего через приточную трубу, расположенную с целью охвата большего объема помещения по диагонали.

При планировании и реализации электрического привода, необходимо использовать трансформаторы и электрооборудование с напряжением не выше 36 В. Это связано с тем, что подвалы принадлежат к группе помещений с высокой влажностью, в связи с чем при нарушении этой рекомендации возможно поражение электрическим током в случае возникновения пробоя на вентилятор.

Правила монтажа приточного и вытяжного трубопроводов

Для обеспечения вентиляции всего объема помещения, принудительная вентиляция погреба должна учитывать следующие принципы правильного монтажа воздухопроводов.

Приточный воздухопровод представляет собой систему из нескольких труб и колена с углом 90°, смонтированную таким образом, чтобы обеспечить выступ над поверхностью земли в пределах 30-40 см. Нижний конец трубы должен не доходить до поверхности пола подвала на полметра, остальная часть трубы равномерно фиксируется по всей длине при помощи хомутов и саморезов.

В качестве труб можно использовать заготовки из оцинкованной жести или ПВХ, они обеспечивают необходимые характеристики воздухообмена при небольшой массе и сравнительной легкости установки.

Диаметр труб зависит от площади погреба, однако существуют обоснованные специалистами рекомендации, которые говорят, что для помещения не больше 40 м² достаточный диаметр труб для обеспечения полного воздухообмена в течение получаса составляет 12 см.

В трубе или под поверхностью колпака снаружи может монтироваться вентилятор, обеспечивающий нагнетание воздуха, такая система применяется в случае слабой тяги воздуха внутри помещения, связанной с неправильным расположением или монтажом трубопровода.

Выступающая над уровнем земли труба приточного воздухопровода закрывается сеткой, с мелкими отверстиями, размер которых исключает попадание внутрь живых организмов. Над сеткой монтируется колпак, для обеспечения защиты системы от осадков.

Приточная труба может комплектоваться фильтрующими элементами, обеспечивающими очистку поступающего в помещение воздуха.

Важно

Для обеспечения выведения воздуха важно правильно подобрать вентилятор по мощности, поскольку слишком быстрая циркуляция воздуха, особенно в летний период времени грозит сквозняками.

Кроме этого, поступающий снаружи теплый воздух будет отводиться в течение короткого промежутка времени, не успевая нормализовать микроклимат помещения. Подбирая вентилятор необходимой мощности, следует учитывать длину трубопровода, потери по длине канала, площадь помещения.

Базовым значением потерь давления на квадратный метр воздушного канала является 2 куб.метра/час с одного м². Необходимая производительность вентилятора составляет произведение потерь на объем вентилируемого помещения. Однако, с учетом потерь по длине и в зависимости от диаметра труб, лучше выбирать вентилятор, имеющий запас по производительности.

Часть вытяжного трубопровода, расположенная в погребе, фиксируется не ниже полутора метров от уровня пола, должна содержать систему сбора и отвода конденсата и вентилятор, нагнетающий воздух наружу.

Выходная труба вытяжного трубопровода должна монтироваться таким образом, чтобы ее верхний конец выступал над уровнем кровли на полметра. В случае наличия в доме печи, монтаж трубы вытяжного воздухопровода существенно упрощается. Однако, в любом случае, с целью исключения образования конденсата, выступающую часть трубы необходимо утеплить во избежание скапливания инея в зимний период года.

Выходное отверстие выпускного воздухопровода по аналогии со впускным необходимо закрывать сеткой и колпаком.

Заключение

Обеспечение сохранности продуктов в погребе тесно связано с микроклиматом внутри него.

Для обеспечения циркуляции воздушных масс могут использоваться приточная и вытяжная схемы вентиляции или вариант их сочетания.

Описанные типы устройства вентиляционных систем не являются догмой и рачительный хозяин, приложив немного смекалки, может использовать в качестве привода для системы приточной вентиляции энергию ветра.

Совет

Другим вариантом модернизации является установка систем автоматического контроля над микроклиматом подвального помещения. В любом случае, важно помнить, что правильная организация воздухообмена в помещениях с ограниченным доступом воздуха не только обеспечит сохранность припасов, но и продлит срок службы постройки.

Устройство вентиляции в погребе: монтажные работы, установка труб, тестирование и увеличение эффективности

Вентиляция погреба:виды, схема и устройство систем

Постройка погреба на участке или под домом предоставляет неоспоримое преимущество его владельцу. Это возможность долгосрочного хранения объёмных запасов овощей, фруктов, консервации и бочковых солений.

Одно из условий правильного функционирования такого полезного помещения является наличие притока свежего воздуха. Для выполнения этого требования необходимо знать, как устроить вентиляцию в погребе правильно. Это мы и рассмотрим в данной статье.

Правильная схема вентиляции в погребе

Монтажные работы

Создание обычного неконтролируемого сквозняка будет недостаточно, по следующим причинам:

  • Слабое движение воздушных масс приведёт к появлению сырости, затхлости, плесени и гниению хранящихся продуктов.
  • Сильное движение воздушных масс приведёт к эффекту обветривания и сморщивания корнеплодов, фруктов и овощей.

Избежать осуществления неправильного кондиционирования и сделать систему качественной и контролируемой вам поможет следующая инструкция:

Установка труб

  1. Покупаем три длинные трубы. В качестве материала подойдут металл, полиэтилен, асбест. Требуемый диаметр для двух из них рассчитывается из соображения, что на квадратный метр площади погреба требуется 26 см2 вентиляционного отверстия, а для третьей он должен быть на пару сантиметров больше.

  1. Из двух изделий разных размеров делаем «сэндвич», который станет вытяжной трубой. Вставляем одно в другое и заполняем зазор минеральной ватой, войлоком или стекловатой. Такое утепление предотвратит выпадение конденсата и уменьшит количество инея в зимний период.

Пример утепления с помощью базальтовой ваты

  1. В углу монтируем своими руками получившуюся конструкцию так, чтобы один её край находился внутри помещения в двадцати сантиметрах от потолка, а второй возвышался над крышей не менее чем на полметра.

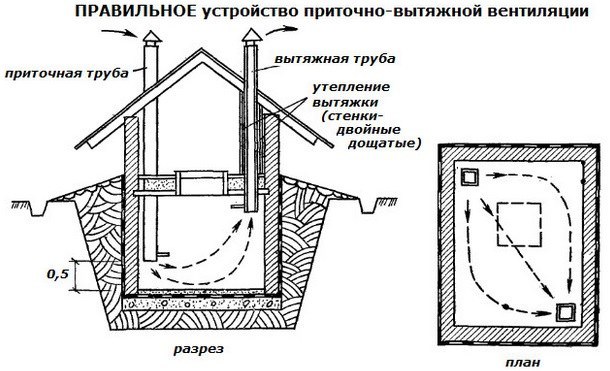

Схема вентиляции погреба, демонстрирующая правильное расположение труб

  1. Так как вентиляция в погребе с одной трубой неэффективна, то напротив устанавливаем вторую приточную трубу на расстоянии двадцати сантиметров от пола.

    Верхний конец можно вывести в сторону, главное чтобы его высота от пола была не меньше восьмидесяти сантиметров, или вверх на тот же уровень, что и первое изделие. Сквозняк будет осуществляться за счёт попадания холодных масс внутрь и вытеснения ими тёплого воздуха.

  1. Устанавливаем специальные задвижки на обеих трубах для регулирования силы воздушного потока. Это полностью обезопасит от появления сильных сквозняков и обветривания продуктов.

Образец задвижки с пневматическим притвором

  1. Сверху изделий на выходные торцы монтируем специальные колпаки для защиты от осадков. Если приточная труба выходит через стену в бок, то следует закрыть её сеткой для предотвращения проникновения через неё насекомых и грызунов.

Защита от проникновения вредителей

Цена реализации включает в себя лишь стоимость самих труб, утеплителя и шиберов. Зато вы будете спокойны за сохранность ваших запасов и стен помещения.

Тестирование

Система вентиляции погреба должна пройти определённую проверку, которую можно осуществить разными способами:

  1. Поднести лист бумаги к выходному отверстию. Он должен слегка трепетать.
  1. Если такой способ вас не удовлетворяет, то можно поступить несколько более радикально и распалить небольшой костёр. В результате весь дым должен в скором времени покинуть помещение.
  2. Само эффективно, конечно же, будет воспользоваться достижениями современных технологий и осуществить проверку анемометром, специальным прибором, измеряющим скорость ветра.

Увеличение эффективности

В том случае, если результаты тестирования конструкции указали на слабость движения воздуха, то обустраивается принудительная вентиляция в погребе. В этом случае требуется установить на выход вытяжки небольшой вентилятор мощностью на 100 Вт. Его вполне хватит для выветривания застоявшегося воздуха. (См. также статью Как сделать вытяжку в подвале: особенности.)

ЧИТАТЬ ТАКЖЕ:  Как пасынковать помидоры в теплице: советы опытных огородников

Принудительная вентиляция погреба при помощи монтажа вентилятора

Заключение

Погреб необходим на каждом частном участке. Его же правильная работа, а в частности сохранение качества хранимых продуктов, в значительной мере зависит от достаточного притока свежего воздуха. Поэтому очень важным этапом является оборудование грамотной вентиляции для подвального помещения.

Понадобятся трубы, заслонки, аккуратность и внимательность. Работы просты в своём выполнении, и самое главное – это правильно отрегулировать движение воздуха с помощью шиберов, размера выходной трубы и, в случае необходимости, вентилятора. Так вы защитите не только содержимое погреба, но и его стены от сырости, плесени и гниения.

Результат проделанных работ

Видео в этой статье даст вам возможность ознакомиться более подробно с дополнительной информацией по рассматриваемой теме.

Старайтесь обезопасить подземное хранилище от застоявшегося воздуха сразу при его проектировании. Это исключит множество трудностей в дальнейшем. Удачных строительных работ!

Вентиляция погреба с двумя трубами: схема, расчет диаметра и порядок устройства

Вентиляция погреба:виды, схема и устройство систем

Правила хранения продуктов в осенне-зимний период отличается от особенностей их сохранности летом. Продление срока годности свежих овощей и консервации возможно за счет специальных помещений подвального и полуподвального типа с контролируемым микроклиматом.

Главным условием их хранения служит полноценная циркуляция воздуха и контроль над уровнем влажности.

Вентиляция погреба с одной и двумя трубами дает возможность добиться оптимальных параметров среды и обеспечить сохранность всех продуктов вплоть до наступления следующего сезона.

Последствия плохой вентиляции

Принцип работы и назначение системы

Организация микроклимата — сложная задача, для достижения которой применяется целый комплекс средств, материалов и методик. Одним из этапов конструирования погреба является подбор и монтаж вентиляционной системы.

Отсутствие циркуляции воздуха считается серьезной проблемой, способной свести на нет все усилия по сбору и заготовке урожая на зиму.

В помещении с не полноценно функционирующей либо вовсе отсутствующей вентиляцией развиваются следующие явления:

  • застой воздуха;
  • увеличение влажности;
  • увеличение температуры внутри помещения;
  • ускорение процессов гниения;
  • появление конденсата;
  • развитие плесневых грибов;
  • активизация коррозионных процессов.

В результате действия подобных факторов страдают продукты питания и все остальные атрибуты, находящиеся в комнате. Стеллажи ускоренно ржавеют, полки гниют и проваливаются, крышки окисляются, овощи и фрукты гниют, а воздух становится непригодным для дыхания. Действующая вентиляция гарантирует хранение продуктов, увеличение срока службы стеллажей и всего сопутствующего инвентаря.

Добиться полной циркуляции воздушных масс внутри погреба можно несколькими способами. Однако наиболее действенный среди них — конструкция естественной приточно-вытяжной системы с двумя трубами. Принцип ее действия обусловлен разностью температур между окружающей средой и погребом.

Из школьного курса физики следует, что нагретый воздух улетучивается, поднимаясь к потолку. При этом его место занимают остывшие массы, обеспечивая необходимую циркуляция потоков.

Добиться подобного эффекта в закрытом помещении возможно за счет использования простейшей системы, состоящей из двух труб.

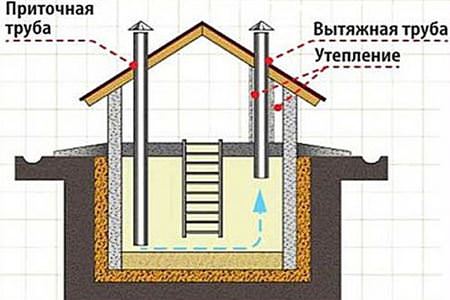

Схема приточно-вытяжной вентиляции

Схема вентиляционной системы и ее особенности

Обустройство естественной аэрации возможно исключительно в условиях небольших площадей без перегородок и велико размерных стеллажей. Наличие преград снижает скорость циркуляции, делая вентиляцию менее действенной.

Это же правило действует и по отношению к площади помещения, поскольку чем она больше, тем сложнее воздушному потоку перемещаться по нему.

Поэтому для организации полноценного проветривания в подобных постройках используются системы принудительного типа, основанные на действии электрической энергии.

Схема движения воздушных потоков

  • Создание работающей модели вентилирования помещения естественного типа производится по четко установленным правилам, регламентированным СНиП. Приток свежего воздуха и выведение отработанного осуществляется с помощью 2-х каналов. Приточный воздуховод выводится на 10-15 см выше уровня пола, а второй под самым потолком, отступая от него на 5-10 см. Подобное расположение труб обеспечивает отток отработанных масс, и позволяет свежему воздуху беспрепятственно поступать в комнату.
  • С внешней стороны приточный воздуховод монтируется над землей на 30-40 см выше ее уровня. Вытяжная труба устанавливается выше вводной на 25 см и более. Аналогичная расстановка дает возможность добиться необходимой разности давления и обеспечить полноценную аэрацию внутри погреба.
  • Важно! Чем выше установлена выводящая труба, тем большей будет разница в давлении внутри помещения. Следовательно, воздушные массы станут чаще сменять друг друга, выводя избыток влаги и препятствуя распространению плесени.

Естественная вентиляция в погребе

Оборудование и материалы

Естественная приточно-вытяжная система проста по своему исполнению по сравнению с конструкциями принудительного типа. Главной деталью считается воздуховод, а остальные части относятся к разряду вспомогательных средств. Помимо труб, для создания полноценной естественной аэрации необходимы:

  • соединители для труб;
  • крепеж;
  • защитные сетки;
  • дефлекторы или зонтики.

Дефлектор

Никакие другие устройства, приспособления или детали не входят в конструкцию приточно-вытяжных моделей аэрации. Благодаря этому себестоимость их возведения снижается, а результативность(при соблюдении требований) повышается.

Единственным критерием, непосредственно воздействующим на стоимость проекта, служит материал труб. В роли воздуховодов используются их следующие разновидности:

  • пластиковые;
  • асбестоцементные;
  • оцинкованные.

Каждый из этих материалов имеет особенности, характеристики и положительные качества. При этом выбор конкретного типа изделия осуществляется не из экономических показателей, а исключительно на основании технических особенностей и условий функционирования будущей модели.

Оцинкованные трубы

Плюсы и минусы вентиляционных труб

Пластиковые трубы считаются самым популярным материалом, используемым для возведения естественных аэрационных конструкций. Их главное достоинство — относительно не высокая стоимость, что сокращает общие расходы на проект.

Кроме того, к положительным сторонам пластика относится малый вес, высокая пластичность, гибкость и устойчивость к перепадам температур.

Однако при очевидных плюсах имеют они и явные недостатки, связанные с низкой прочностью и неустойчивостью к механическим воздействиям.

Асбестоцементные трубы считаются не менее популярными среди строителей. Их прочность превосходит пластиковые изделия, что расширяет сферу применения материала.

Обратите внимание

Помимо этого, его стоимость также достаточно экономична, что дает возможность получить эффективную модель за относительно небольшие деньги. Однако на этом достоинства асбестоцемента заканчиваются.

К его отрицательным сторонам относится вес и громоздкость, отсутствие переходников, необходимость в дополнительном усилении крепежа и герметизации стыков.

Оцинковка — самый популярный материал для возведения вентиляционных систем из двух труб. Материал не подвержен коррозии, прочен, доступен, не деформируется, устойчив к термическому воздействию и имеет обширный ассортиментный ряд.

Из оцинкованного металла создаются магистрали различной формы, длины и направленности, не беспокоясь об их герметичности и функциональности.

Относительным недостатком материала считается стоимость, которая превышает остальные изделия, сказываясь на экономичности проекта.

Расчет диаметра воздуховодов

Расчет диаметра трубы для вентиляции погреба — сложная задача, от которой в зависит функциональность вентиляции. Слишком маленькое сечение труб не дает возможности воздуху полноценно циркулировать, а превышение размера приводит к отсутствию необходимого перепада давления. Для определения размера приточных и выводящих каналов необходимо знать следующие параметры:

  • площадь комнаты;
  • ветровая нагрузка в конкретном климатическом поясе;
  • расположение на местности;
  • температурные особенности региона.

Базируясь на этих критериях сделать вентиляцию не составит труда. Согласно технической документации для подсобных помещений ( погребов и подвалов) нормой является циркуляция воздушных масс в количестве 120 м. куб в час. Как правило, для получения полноценного воздухообмена в комнате с площадью до 25 м.кв хватит установки труб диаметром 100 мм.

Для улучшения естественной циркуляции используются специальные дефлекторы, которые устанавливаются на выходе вытяжных каналов. Благодаря конструктивным деталям эти устройства увеличивают скорость движения воздуха, способствуя обновлению внутри помещения.

Этапы монтажа

Установка вентиляционной системы с этапа проектировки будущей конструкции. Эта часть играет важную роль, поскольку дает возможность оценить масштаб и направленность работ, а также определить количество необходимого материала.

Для оценки сложности проекта подходит простейшая схема, нарисованная обыкновенным карандашом на листе бумаги.

Прикинув и закупив все детали, переходим к непосредственному монтажу вентиляции из 2-х труб своими руками, который состоит из следующих этапов:

  • сбор и подготовка инвентаря;
  • формирование отверстий для прокладки воздуховодов;
  • разводка и фиксация труб;
  • герметизация соединений;
  • установка защитных зонтиков.

При возведении конструкции лучше обойтись без соединений и поворотов, изгиб или непрочный стык сказываются на давлении внутри каналов. В результате этого происходит снижение уровня циркуляции воздушных масс, что приводит к снижению работоспособности модели.

Еще одним условием эффективной работы системы служит герметичность помещения. Помимо приточной и вытяжной трубы в погребе не должно быть никаких других источников поступления воздуха.

Дополнительные отверстия, щели и дыры также влияют на перемещение масс внутри комнаты, снижая интенсивность циркуляции.

Приточный канал

Вентиляция погреба с одной трубой: отличия и особенности

Принцип вентилирования погреба с одной трубой построен на том же принципе, что и предыдущая конструкция. Роль выводящего канала играет входная дверь и естественные щели помещения. При этом приточная труба устанавливается по общему принципу, т. е.

на 10-15 см выше уровня пола. Благодаря этому в погреб поступает свежий воздух, обеспечивая нормальную циркуляцию. Единственным недостатком подобной конструкции считается монтаж исключительно в условиях небольшой площади до 12-15 м.кв.

Превышение подобных значений не позволяет добиться действенной аэрации.

Вентиляция погреба с одной трубой

Регулировка системы в зимний период

Проникновение морозного воздуха в погреб приводит к снижению температуры ниже 0 градусов. Аналогичные значения негативно сказываются на сохранности свежих продуктов и консервации. Поддержание оптимальной температуры +2+6 градусов и недопущения ее снижения — важная задача, решить которую возможно с помощью вентиляции.

Однако, если погреб перемерзает из-за недостаточной теплоизоляции, решить проблему путем ограничения поступающего воздуха не получится. Повысить температуру внутри погреба возможно за счет снижения интенсивности циркуляции.

Для этого на вводе устанавливаются специальные заглушки, позволяющие регулировать потоки поступающего воздуха либо вовсе ограничить их.

Перемерзание трубы зимой

Заключение

Установка вентиляции с 2-мя трубами целесообразна при условии небольшой площади погреба и его герметичности.

При правильном расчете и составлении генерального плана, монтаж приточно-вытяжной вентиляции естественного типа не займет много времени. Работы можно выполнить своими руками за один день.

Результатом трудов станет улучшение микроклимата и увеличение срока хранения всех продуктов, которые имеются в погребе.

Идеальный погреб

Как сделать вентиляцию подвала и погреба? Схема, вытяжка, устройство

Вентиляция погреба:виды, схема и устройство систем

Нормальное использование погребов и подвалов сегодня невозможно без хороших температурных воздушных параметров. Нехватка свежего воздуха в здании может стать причиной повышенной влажности, соответственно, со временем это станет причиной образования грибка.

Труба естественной вентиляции подвала

Как правильно обустраивается вентиляция подвала своими руками, каково ее устройство и какую стоит применять схему – об этом читайте ниже.

Характеристики и устройство

Правильная и эффективная вытяжка в погребе вашего гаража является одним из обязательных условий хорошей сохранности транспортного средства. Мало того, что плохая вентиляция станет причиной разрушения металла и образования грибка, так еще концентрация паров от горюче-смазочных веществ и выхлопных газов довольно опасны для человеческого здоровья.

Поэтому вентиляция подвала частного дома, погреба или гаража должна стоять на первом месте у домовладельца. Разумеется, в данном случае следует учитывать и экономическую целесообразность данного процесса.

Существует несколько вариантов устройства вентиляции в погребе, схема такова:

  • принудительная;
  • естественная.

Схема вентиляции подвала и погреба

к меню ↑

Принудительная

Схема и устройство данной вентиляции в погребе применима в том случае, когда площадь дома немалая и есть необходимость в получении всегда свежего притока воздуха в помещение.

Правильный монтаж и устройство данной схемы требует немалых денежных затрат, так что принудительная вентиляция подвала – вариант не для каждого домовладельца.

Системы, собранная своими руками, должна состоять из следующих составляющих:

  • непосредственно вытяжных каналов;
  • нагнетательного устройства – блока печи или климатизера;
  • воздухоотвода;
  • воздухозаборника;
  • устройств для подачи воздушного потока;
  • тройников, при помощи которых будет суммироваться поток.

Принцип работы такой схемы вентиляции в погребе, обустроенной своими руками, заключается в следующем. Сначала воздушный поток благодаря вентилятору посредством труб попадает внутрь системы, где при необходимости проходит через фильтр. Затем воздушный поток либо нагревается, либо охлаждается, в зависимости от необходимости, и после этого попадает в погреб либо подвал по трубе.

Вытяжное устройство для принудительной вытяжки

Главным недостатком такой вентиляции в погребе, как вы уже сказали, является большая цена и сложность монтажа. Что касается преимуществ, то такая схема системы не зависит от погодных условий. Кроме того, есть возможность регулировки воздухообмена.
к меню ↑

Естественная

Естественная вентиляция погреба была актуальна еще в древние времена. Все потому, что устройство такой системы не требует финансовых затрат и сделать ее своими руками не так сложно.

Система и устройство приточной вытяжки в подвале состоит из следующих компонентов:

  • элемента продухи;
  • вытяжного канала;
  • приточного канала.

Функционирование данной вентиляции под погреб основано на разнице температур вне дома и в подвале, что, собственно, и обуславливает движение воздуха. То есть вытяжка в подвале позволяет обеспечить постоянный отток старого и приток нового воздушного потока в погреб.

Как вы могли догадаться, данная система функционирует в зависимости от погодных условий, которые могут ее усиливать, либо наоборот, ослаблять. Главным плюсом данной вытяжки в подвале является простота конструкции и легкость монтажа.

Минус – это неполный воздухообмен, а также прямая зависимость от погодных условий.

к меню ↑

Монтаж естественной вытяжки

Если вас интересует, как сделать вентиляцию в погребе своими руками, то мы поможем вам правильно осуществить эту идею. В самом начале, перед тем, как приступить к обустройству, следует разработать схему, в идеале будет сделать ее еще во время проектировки здания.

Вам необходимо основываться на пропускной способности каналов, а также площади подвала. Схема вентиляции в погребе под домом не требует особых знаний – достаточно только указать место монтажа труб (вытяжной и приточной трубе), а также учесть их диаметр. Что касается непосредственно труб, то их следует установить в разных углах подвала.

Вытяжной элемент следует установить на полметра выше конька крыши здания, а ее отверстие лучше вмонтировать под подвальным потолком.

Важно

Приточный компонент следует монтировать таким образом, чтобы ее край располагался на полметра над уровнем пола, а входное отверстие – на таком же расстоянии, только от уровня земли.

Нужно учитывать тот нюанс, что от диаметра труб зависит объем пропускаемого потока, а от их длины — его скорость.

Об устройстве вытяжки для подвала следует позаботиться еще на этапе строительства здания

Если вы хотите, чтобы система функционировала хорошо, эксперты рекомендуют использовать трубы диаметром 12 см, если площадь погреба составляет 40 «квадратов». Если будет использована труба с большим объемом, то это будет еще лучше, ведь таким образом вы сможете обеспечить лучший воздухообмен в помещении.

Что касается непосредственно материала, то естественная вентиляция в гараже с подвалом не требует использования каких-либо специфических материалов. Вам потребуются только:

  • железная или пластиковая труба;
  • хомуты для их крепления;
  • дефлекторы.

При обустройстве вытяжки своими руками на этапе строительства здания этот процесс не вызовет сложностей. Вам необходимо:

  1. Сделать отверстия с нужным диаметром.
  2. Правильно вмонтировать в эти отверстия трубы.
  3. Закрепить их цементной смесью иди монтажной пеной.

Что касается устройства вентиляции под погреб в уже построенном доме, то в этом случае нужно сначала пробить каналы для монтажа патрубков.

По словам специалистов, наиболее оптимальным вариантом будет частично откопать фундамент, сделать в нем необходимого диаметра каналы, вмонтировать в них трубы и закрепить их. Вытяжной компонент должен быть выведен выше уровня крыши и надежно закреплен в стене.

Сверху эта труба закрывается дефлектором, чтобы предотвратить попадание осадков в погреб, а приточный элемент нужно будет закрыть сеткой.

Процесс бурения стены для вытяжного канала

к меню ↑

Обустройство принудительной вытяжки

Если вы задаетесь вопросом – как сделать вентиляцию в подвале своими руками – но хотите обустроить принудительную систему, то ее проект также должен быть разработан заранее.

Проект подразумевает расчет по кратности воздухообмена в комнате и объемам проходящего потока. Кратность следует рассчитывать исходя из расхода в два кубических метра на один «квадрат» помещения в час.

Умножая объем помещения на кратность, вы получите показатель производительности вентилятора.

Совет

Мы можем с уверенностью заявить, что большинство домовладельцев, занимающихся разработкой проекта и проведением всех расчетов, часто сталкиваются с проблемами. Если вы никогда ранее не занимались подобным процессом, то проведение расчетов желательно доверить профессионалам, поскольку это требует наличия определенных знаний и навыков.

Разумеется, при необходимости вы можете установить вытяжную систему только в подвале, если это нужно и свежий воздух в погребе вам катастрофически нужен. Тогда с этим вполне можно справиться своими силами.

Вентилятор установлен на вытяжном канале для осуществления принудительной вентиляции помещения

Итак, как сделать вытяжку в погребе своими руками? Установка каналов и труб для данной системы производится примерно таким же образом, как и в случае с естественной вентиляцией. Но следует учесть несколько моментов, которые нужно учитывать при обустройстве системы:

  1. Обе трубы, и приточная, и вытяжная, должны быть установлены на уровне в полметра над землей.
  2. Непосредственно на сами трубы следует вмонтировать вентиляторы. Собственно, они будут выполнять основную роль в принудительной системе вытяжки. Для монтажа вентиляторов может понадобиться вмонтировать также нагнетательные блоки.

При обустройстве такой системы следует учитывать множество аспектов и нюансов. Часто ли вы используете это помещение? Действительно ли в нем нужна вентиляция? Каковы природные особенности региона, где вы проживаете? Если вы привыкли делать все по дому своими руками, то этот процесс не вызовет больших трудностей.

 Главная страница » Подвалы

Расчет и схема вентиляции погреба

Вентиляция погреба:виды, схема и устройство систем

Мечта любого домовладельца — это чистый и сухой подвал под домом.

В погребе, используемом для хранения овощей с приусадебного участка, должен поддерживаться особый микроклимат, характеризующийся низкой влажностью и невысокой положительной температурой (1-2°С).

Для этого еще на этапе проектирования дома должна быть разработана и включена в проект схема вентиляции погреба. Но зачастую, на практике все выглядит печальней.

Просчет проектировщика или халатность строителей приводят к удручающим результатам. Затхлый воздух, сырость, плесень, грибок на стенах и полках подвала.

И, как следствие, испорченный урожай, гниение деревянных элементов строения и ослабление прочности несущих элементов. К счастью, восстановить или даже заново создать систему воздухообмена — вентиляции подвального помещения, дело хоть и не простое, но осуществимое.

Ниже мы рассмотрим примеры работающих схем вентиляции подвалов, находящихся под домом, гаражом или сараем.

Принцип действия системы вентиляции в погребе

В основу работы вентиляции заложен физический эффект стремления теплого воздуха вверх. В классической схеме воздухообмена в противоположных концах помещения монтируются две вертикальные шахты.

Выход из одной расположен над полом, а вход во вторую под потолком. Это приточная и вытяжная трубы системы. Холодный воздух опускается в подполье через приточную трубу, под действием силы тяжести.

Теплый воздух, наоборот, стремится покинуть помещение через трубу вентиляционного канала, расположенную под потолком.

Классическая схема вентиляции подвального помещения

Виды вентиляционных систем

Естественная двухтрубная

Этот вид системы воздухообмена называется двухтрубным. И представляется наиболее целесообразной для установки. Проектируя систему вентиляции подвала с двумя трубами, начинать надо с правильного математического расчета проходных сечений воздуховодов вентиляции.

По действующим стандартам на один квадратный метр помещения должно приходиться не менее 25 см2 проходного сечения вентиляционной шахты. Зная это соотношение, нетрудно рассчитать необходимый диаметр. Ниже в таблице приведены значения расчетов для типовых подвалов.

Значения проходных сечений для небольших подвалов

Площадь подвального помещения, м2
4 6 8 9 10 12 15 18
Сечение воздуховода, см2 104 156 208 234 260 312 390 468
Диаметр трубы 11 14 16 17 18 20 22 25

Важно! При проектировании системы воздухообмена для подвала или погреба, необходимо использовать трубы сечением больше расчетного на 10 – 15%. И предусмотреть задвижки или заслонки в каналах. Это обеспечит запас мощности системы и позволит регулировать её производительность.

Так же при разработке проекта следует учесть следующие аспекты:

  • трубы или шахты воздуховодов должны иметь как можно меньше углов, изгибов и колен. Идеальная шахта — это прямая вертикальная труба.
  • вытяжная труба в верхней своей части должна быть утеплена, во избежание появления конденсата.
  • также вытяжная труба должна быть выше конька крыши на 25-30 см и иметь наверху колпак, предотвращающий попадание внутрь атмосферных осадков.
  • приточная труба обычно выводится сквозь фундамент и располагается чуть выше уровня земли.
  • входное отверстие приточной трубы должно быть забрано мелкой металлической сеткой или решеткой. Во избежание проникновения в подвал грызунов, птиц и других мелки животных.
  • приточная и вытяжная трубы должны быть одного диаметра, а производительность системы регулируется заслонками.

 Естественная однотрубная

Однотрубная система менее продуктивна, так как в данном случае шахта воздуховода делается двух – канальной, и развести входящий и выходящий поток воздуха представляется затруднительным. Но, не смотря на низкую эффективность, такие системы все равно используются в погребах с одной трубой в случаях, когда подводить две трубы в разные концы помещения слишком накладно. Смотрите фото ниже.

Схема однотрубного двухканального воздуховода из досок

Для подвала в гараже или в частном доме достаточно обычной системы вентиляции погреба с естественной циркуляцией, а вот для больших помещений этого уже бывает недостаточно.

 Принудительная система вентиляции

Принудительная вентиляция погреба

Для подвала в гараже или в небольшом частном доме достаточно обычной системы вентиляции погреба с естественной циркуляцией, а вот для больших помещений этого уже бывает недостаточно.

Поэтому в помещениях большой площади, или в которых по каким-то причинам установка естественной вентиляции затруднена, используют принудительную вентиляцию. Движение воздуха в ней обеспечивается электровентиляторами.

Принудительная вентиляция бывает нескольких типов:

  • вытяжная;
  • приточная;
  • приточно-вытяжная системы;

Тип системы определяется местом установки вентилятора. И подбирается, исходя из местных условий.

Следует отметить, что для большого подвального овощехранилища хорошим решением будет использование принудительной вытяжной вентиляции с естественным притоком.

Преимуществом таких систем является хорошая производительность, независимо от количества изгибов и поворотов воздушной магистрали, а так же возможность включения в систему дополнительных устройств – таких, как системы фильтрации и очистки воздуха, электрический подогрев, автоматическое включение/отключение по показателям температуры или загазованности. Проектирование и монтаж таких систем лучше доверить специалистам, что, несомненно, окупится в будущем.

Профессиональный расчет и монтаж систем воздухообмена

Несмотря на кажущуюся простоту системы вентиляции подпольного пространства, неспециалисту бывает трудно правильно произвести расчет вентиляции и тем более смонтировать подобную систему своими руками. Потому что в процессе монтажа обычно возникают непредвиденные ситуации, и человеку без опыта подобных работ бывает трудно с ними справиться.

Особенно, когда дело доходит до бурения монолитного фундамента или прокладки воздуховодов сквозь перекрытия первого и второго этажей. В таких случаях лучше доверить работу специалистам, которые быстро и с гарантией проведут все необходимые работы от проектирования до монтажа.

И избавят от этой головной боли хозяина, которому останется только принять работу и порадоваться замечательному микроклимату, образовавшемуся в его подвале.

Чтобы гарантированно избежать ошибок в проектировании и монтаже инженерных систем, вы можете заказать проекты вентиляции общественных и частных зданий и помещений в компании «Мега.ру». Связаться с нами можно, перейдя на страницу «Контакты».

И напоследок рекомендуем к просмотру видео о самостоятельной реализации системы воздухообмена в погребе гаража:
