Содержание материала

Конструктивные решения лестниц

Виды лестниц: конструктивные решения, материалы, особенности

Тема 1.7 Лестницы

Лестницы, их виды и основные элементы

Путями сообщения между этажами зданий служат лестницы, пандусы и механические средства (лифты и эскалаторы). Лестницы и пандусы являются также путями для эвакуации людей из зданий и сооружений в аварийных условиях.

В соответствии с назначением лестницы должны удовлетворять требованиям: прочности, долговечности, создания необходимых удобств и безопасности при движении людей, пожарной безопасности.

Если лестницы служат расчетными путями эвакуации людей из каменных зданий, то по требованиям пожарной безопасности их ограждают со всех четырех сторон и сверху огнестойкими ограждениями, образующими отдельное помещение — лестничную клетку.

Обратите внимание

Размещение лестниц в плане здания, их число и размеры зависят от назначения, габаритов и компоновки здания с учетом обеспечения удобной и в заданное время эвакуации людей. Так, в гражданских зданиях должно быть не менее двух лестниц, а для жилых зданий с числом этажей 10 и более — обеспечен выход из каждой квартиры на две лестницы непосредственно или через соединительный переход.

Элементы лестниц

Лестница состоит из маршей и площадок (рис. 10.1). Марш представляет собой конструкцию, состоящую из ступеней, поддерживающих их косоуров (располагаемых под ступенями) или тетив (примыкаемых к ступеням сбоку).

Лестничные площадки бывают этажными (на уровне этажа) и междуэтажными (промежуточными). Для безопасности и удобства движения лестничные марши и площадки оборудуют ограждениями с поручнями высотой 0,9 м.

У ступеней вертикальную грань называют подступенком, а горизонтальную — проступью. Все ступени лестничного марша должны иметь одинаковую форму, кроме верхней и нижней, называемых фризовыми.

Классификация лестниц

По назначению лестницы подразделяют на основные, или главные, служащие для постоянного использования и эвакуации, вспомогательные — для служебного сообщения между этажами и аварийные (наружные эвакуационные лестницы, пожарные).

По числу маршей в пределах высоты одного этажа лестницы делят на одно-, двух-, трех- и четырехмаршевые. В ряде зданий, когда лестницей пользуется небольшое число людей (например, в квартирах в двух уровнях), применяют винтовые лестницы.

Уклон лестничных маршей принимают по СНиПу (в зависимости от назначения и этажности зданий) для основных лестниц 1:2— 1:1,75, а для вспомогательных — до 1 : 1,25. Число ступеней в марше назначается не более 18, но не менее 3. Высота проходов между площадками и маршами должна быть не менее 2 м.

Ширину лестничных маршей назначают с учетом обеспечения эвакуации людей в заданное время. При этом наименьшая ширина маршей основных лестниц в двухэтажных домах должна быть 900 мм, а в домах с числом этажей 3 и более — 1050 мм.

Важно

Между маршем должен быть обеспечен зазор 100 мм (в плане) для пропуска пожарных шлангов.

Ширина площадок должна быть не менее ширины марша (из условия обеспечения одинаковой пропускной способности), причем ширина лестничных площадок основных лестниц — не менее 1200 мм.

Высоту и ширину ступеней лестницы назначают таким образом, чтобы было обеспечено удобство движения людей. При этом принимают, что нормальный шаг человека равен примерно 600 мм при ходьбе по горизонтальной поверхности и 450 мм при движении по лестнице. Исходя из этого ширина и высота ступени в сумме должны составить 450 мм.

Отсюда установлено, что ширина ступени (проступь) должна быть 300 мм, но не менее 250 мм (длина ступни человека). Высоту ступени (подступенок) назначают чаще всего 150 мм, но не более 180 мм.

Для того чтобы определить размеры лестниц и лестничной клетки, в которой они будут размещены, необходимо знать высоту этажа и размеры ступеней.

Пример. Определить размеры двухмаршевой лестницы жилого дома, если высота этажа равна 3,3 м, ширина марша 1,05 м, уклон лестницы 1:2.

Принимаем ступень размерами 150 х 300 мм.

Ширина лестничной клетки

В==2l + 100 = 2·1050+100=2200 мм.

Высота одного марша

H/2 = 3300/2=1650 мм.

Число подступенков в одном марше

n=1650/150=11.

Число проступей в одном марше будет на единицу меньше числа подступенков, так как верхняя проступь располагается на лестничной площадке:

П-1=11-1 = 10.

Длина горизонтальной проекции марша, называемая его заложением, будет равна

a = 300(n-1) = 300·10 = 3000 мм.

Принимаем ширину промежуточной площадки c1 = 1300 мм, этажной с2 = 1300 мм, получим, что полная длина лестничной клетки

(в чистоте) составит

А = а + с1 + с2 = 3000 + 1300 + 1300 = 5600 мм.

Совет

На рис. 10.2 дано графическое построение лестницы, которое выполняют следующим образом.

Высоту этажа делят на части, равные числу подступенков в этаже, и через полученные точки проводят горизонтальные прямые.

Затем горизонтальную проекцию (заложение марша) делят на число проступей без одной и через полученные точки проводят вертикальные прямые. По полученной сетке вычерчивают профиль лестницы.

Конструктивные решения лестниц

По способу устройства лестницы могут быть сборные и монолитные. Сборные бывают из мелко- и крупноразмерных элементов.

Лестницы из мелкоразмерных элементов (рис. 10.3) состоят из отдельно устанавливаемых железобетонных сборных площадочных балок, сборных железобетонных косоуров, ступеней, железобетонных плит площадок и ограждений с поручнями.

Для сопряжения косоуров с площадочными балками в последних предусмотрены гнезда, в которые заводятся концы косоуров. Связь между элементами лестниц достигается, как правило, сваркой закладных деталей. Ступени укладывают по косоурам на цементном растворе.

На площадочные балки опирают сборные железобетонные площадочные плиты (рис. 10.4, а, б).

При ремонте и реконструкции ранее построенных зданий можно встретить конструкции лестниц из каменных или железобетонных ступеней по косоурам и площадочным балкам из прокатных металлических профилей (швеллер или двутавр). Для повышения огнестойкости металлических конструкций их необходимо оштукатурить по проволочной сетке (рис. 10.4,6).

Обратите внимание

Ограждения на лестницах устраивают обычно металлические с деревянными или пластмассовыми поручнями. Стойки ограждения приваривают к закладным деталям ступеней или заделывают на цементном растворе в гнезда, имеющиеся в ступенях (рис. 10.4, г, д,е).

В деревянных лестницах сопряжение ступеней с тетивой (рис. 10.5) в боковой ее грани осуществляется путем устройства в них пазов, в которые входят концы досок проступей и подступенков.

Наибольшее распространение в строительстве получили сборные лестницы из крупноразмерных элементов — площадок и маршей заводского изготовления (рис. 10.6) или маршей с двумя полуплощадками. Сборные элементы устанавливают на место кранами и крепят с помощью сварки закладных деталей.

Лестничные марши и площадки для жилых зданий изготовляют на заводе с чисто отделанными ступенями и поверхностями. В общественных зданиях применяют марши с накладными проступями, которые укладывают после окончания основных работ по монтажу здания. Весьма целесообразно применение сборных маршей со ступенями складчатого очертания, которые позволяют снизить расход бетона на 15%.

Лестничные площадки своими концами обычно опирают на боковые стены лестничной клетки, а в крупнопанельных зданиях — на специальные металлические элементы (столики), привариваемые к за­кладным деталям в стеновых панелях лестничной клетки.

Деталь лестниц из сборных элементов приведена на рис. 10.7.

Монолитные железобетонные лестницы применяют редко, главным образом в уникальных зданиях, если лестнице из архитектурно-планировочных соображений придается нетиповое решение. Их устройство требует сложной опалубки и проведения всех работ на строительной площадке.

Перед входом в здание устраивают площадку, которую располагают всегда выше уровня земли не менее чем на 150 мм, для того чтобы не допускать затекания в помещение атмосферной воды.

Для защиты входной площадки от осадков устраивают так называемый козырек (рис. 10.8).

Если перед зданием устраи­вают наружное крыльцо, то его ступени опираются на специальные стенки, возведенные на самостоятельных фундаментах (рис. 10.9).

Важно

Наружные входы в подвал решаются в виде одномаршевых лестниц, располагаемых в приямках, примыкающих к наружным стенам здания и огражденных подпорными стенками. Над приямком возводят пристройку со стенами, крышей и входной дверью или же ограничиваются устройством зонта и низкой бортовой стенки (рис. 10.10).

Рекомендуемые страницы:

Воспользуйтесь поиском по сайту:

Конструктивные решения лестниц

Виды лестниц: конструктивные решения, материалы, особенности

Сегодня поговорим о таком конструктивном элементе, как лестницы.

Лестницы нужны для сообщения между этажами, аварийной эвакуации.

Сравнительно редко, главным образом, для сообщения между разными уровнями в пределах одного этажа, применяются наклонные плоскости — пандусы.

Лестницы делятся по назначению

— основные лестницы, которые служат для ежедневного использования и размещаются в лестничных клетках;

— лестницы вспомогательные — для служебного пользования;

— аварийные наружные — для быстрой эвакуации;

— пожарные лестницы.

Лестницы включают в себя марши и площадки.

По конструктивному решению марш состоит из поддерживающих наклонных балок (или плит), ступеней и ограждения.

Балки опирания называют косоурами, когда ступеньки опираются на них сверху

Тетивами, когда  ступеньки располагаются сбоку от них.

Несущие элементы маршей опираются на несущие элементы площадок —  площадочные балки.

Площадки бывают этажные, находящиеся на уровнях этажей и промежуточные.

Исходя из числа маршей в промежутке высоты этажа, лестницы подразделяются:

  • одномаршевые
  • двухмаршевые
  • трехмаршевые

Чаще всего используются двухмаршевые лестницы — как наиболее компактные в плане и экономичные. Если лестница трехмаршевая, то между её маршами часто располагают шахты лифтов.

К лестницам предъявляют ряд требований — это безопасность и удобное хождение по ним. Лестница  по конструктивному решению должна отвечать требованиям жесткости и прочности.

Проектировщики руководствуются нормами СНиП и учитывают некоторые правила:

Уклон лестничного марша должен приниматься: основные лестницы 1:2 — 1: 1,75; вспомогательные лестницы —  1: 1,25.

Количество ступеней в лестничном марше должно иметь не более 16 шт. и не менее 3.

Ступени  марша должны быть одинакового размера.

Ограждение маршей и площадок выполняется перилами на высоту 0,85м.

Проход под маршами, площадками выполняется высотой не менее 2 метров.

На лестничных клетках должно быть предусмотрено естественное освещение.

Лестницы должны быть несгораемыми.

Лестничные клетки должны иметь выход на чердачное помещение. Возможен выход на чердак  по вертикальной металлической лестнице с устроенной площадкой перед дверью чердака. В зданиях и сооружениях до 5 этажей включительно – через люк в плите перекрытия размером 0,6х0,8м.

Щирина марша, определяющая пропускную способность лестницы определяется расчетом, но не менее нормативных значений. Это зависит от этажности сооружения, от его назначения, от числа людей, находящихся на самом людном этаже.

Лестничная площадка по ширине не должна быть больше ширины лестничного марша

  • для основных лестниц не менее 1,2 м;
  • площадки перед входом в лифт не менее 1,6 м;
  • площадок больничных зданий не менее 1,9 м;

Приведу некоторые технические показатели, относящиеся к качеству работ:

Монтаж лестничных маршей и площадок производят параллельно с устройством стен. До установки лестничной площадки следует проверить рейкой и уровнем горизонтальность положения гнезд.

Заделка стоек ограждений в марши или ступени должно быть гладким, заподлицо с поверхностью, без трещин у стоек.

Расстояние поручня от стены и элементов лифтовых шахт должно быть не менее 30мм.

Площадки и проступи наружных лестниц должны иметь уклоны до 1% для стока воды.

Балки лестничных площадок должны быть заделаны в кладку не менее чем на 25см и заанкерены.

Косоуры необходимо прочно скрепить с балками площадок. Под концами балок устраивают распределительные плиты.

Совет

Лестничные площадки необходимо связывать с междуэтажными перекрытиями сооружения. Следует устраивать распределительные плиты под концами балок, предусматривать крепления к косоурам.

Открытые и полуоткрытые лестницы следует монтировать на отдельные фундаменты.

Соблюдая все технические условия и конструктивные решения  лестниц, размеры, и стоимость лестницы получится минимальной.

Конструктивные особенности лестниц и их изготовления

Виды лестниц: конструктивные решения, материалы, особенности

С тех пор, как существует лестница, люди придумали самые разные её модификации. Лестницы могут быть наружными и внутренними, винтовыми и прямыми (на тетиве, на больцах, на косоурах), а также монолитными, складными, стационарными, выдвижными и т.д. Впрочем, у любого типа лестницы есть два главных элемента – основание и ступени.

Основание

Под основанием следует понимать ту часть лестницы, на которую приходится главная нагрузка. Исходя из нюансов конструкции, лестница может быть создана на основе тетивы, на обсадной трубе, на больцах и на косоурах.

Косоур представляет собой балку, которая монтируется под углом. За тем на неё устанавливают ступени. Фиксация косоура производится в верхней и нижней точках. Что касается формы косоура, то она может быть прямой, зубчатой, изогнутой и даже резной. На зубчатом косоуре есть зубцы, позволяющие закрепить накладные ступени.Достаточно популярен цепной косоур. Он состоит из отдельных звеньев, собранных в одну конструкцию. Благодаря ему может быть собрана сложная по форме лестница винтового или поворотного типа, а также комбинированная лестница.
Ступени такой лестницы ставятся в специальные пазы, то есть фиксируются с торцов и поддерживаются снизу. Тетива для лестницы делается из металла высокой прочности. С визуальной точки зрения эти лестницы представляют собой достаточно лёгкие конструкции. Такие лестницы, как и лестницы на косоурах, можно ставить в любом секторе жилого помещения.
Лестницы такого типа запатентованы немецкой компанией Kenngott. Их характеризует формальная лёгкость, конструктивное изящество и воздушность, достигаемая за счёт отсутствия каркаса. Больцами называют особый тип креплений, представляющих собой болты или винты, которые вкручиваются в стену. Ступени лестницы на больцах способны выдерживать до 500 кг. нагрузки. В наше время пользуются популярностью лестницы с вертикальными больцами.
Ступени этой лестницы соединены вместе благодаря надёжной вертикальной стойке, которая изготовлена из металла. Лестницы этого типа имеют винтовую форму, а потому могут быть установлены практически в любом секторе жилого помещения.Большой популярностью пользуются сегодня комбинированные и модульные лестницы, представляющие собой сочетание разных типов лестниц и материалов. Так, например, лестница маршевого типа может трансформироваться в винтовую, а лестница на косоурах стать больцевой.

Ступени

Важнейший элемент любой лестницы — это ступени. Различаются формой. Бывают ступени забежного типа и скошенного типа, а также дугообразные и прямые.

Как правило, в одном лестничном марше содержится от 3 до 18 ступеней.

Почему именно такое количество? Специалисты подсчитали, что именно столько ступеней соответствует биомеханическим и энергетическим параметрам человека. Ступень состоит из двух частей – проступи и подступенка.

Проступь

Представляет собой горизонтальную поверхность, на которую встаёт человек во время перемещения по лестнице. Может быть самой разной формы, что обусловлено архитектурным замыслом и дизайнерской концепцией.

Ступень, лишённая подступенка, называется открытой, а с подступенком – закрытой. Имеется ряд формул, позволяющих определить точную пропорцию проступей и подступенков.

Расчёт ведётся с учётом таких параметров как длина шага, комфорт, безопасность.

Подступенок

Вертикальный элемент, который перекрывает зазор между двумя проступями в лестничной конструкции. Кроме того, он выполняет функцию опоры.

Лестничное ограждение

Не менее важной составляющей любой лестничной конструкции являются защитные лестничные ограждения. В их состав входят балясины и поручни. Балясины представляют собой вертикальные стойки, на которых закрепляются поручни. Форма балясин может быть самой разной, что зависит от типа лестницы. Таким образом, балясины выполняют не только техническую, но и декоративную функцию.

Сегодня по-прежнему популярны ограждения из нержавеющей стали. Их стоимость полностью отвечает их функциональным характеристикам. Нержавейка отличается прочностью, повышенной устойчивостью к износу, способностью переносить большие напряжения и нагрузки, а также воздействие химически активных веществ.

Уход за перилами из нержавеющей стали довольно простой, а потому не требует много времени и сил. Кроме того, нержавеющая сталь хорошо поддаётся ковке, что позволяет создать из неё самые разные художественные композиции. А с помощью гальванизирования перилам из нержавейки можно придать тот или иной оттенок.

Этапы изготовления лестниц

Хорошая лестница соответствует трём основным критериям: конструктивная надёжность, простота эксплуатации, внешняя привлекательность. Разработчики лестниц добиваются, чтобы лестница была качественной и безопасной. Производство лестницы можно разделить на несколько этапов.

  1. Необходимые замеры в месте установки

Замеряется толщина стен и полов, определяется тип отделки, устанавливается наличие сетей инженерного и коммуникативного значения. Так происходит подготовительный этап.

  1. Разработка геометрического проекта

Когда замеры получены, специалист приступает к разработке будущей лестницы. Проект лестницы может быть двух видов – индивидуальный и типовой.

Представляет собой особый документ, в котором изложен план работ по подготовке и установке основных элементов лестничной конструкции. Строительное задание создаётся индивидуально под каждую лестницу.

На этом этапе происходит сборка лестничной конструкции. Для этого требуются современные технологии, передовое оборудование, а также качественные материалы.

  1. Установка лестницы в помещении
  • Монтаж закладных элементов в половое покрытие и проведение финишной отделки.
  • Прочие монтажные операции.

Весь спектр работ должен осуществляться на высоком уровне профессионализма. Лишь в этом случае можно рассчитывать на то, что лестница прослужит своим владельцам долгие годы.

Основные конструкции лестниц и их описание: 3 вида

Виды лестниц: конструктивные решения, материалы, особенности

Даже самая простая по конструкции лестница может красиво дополнить интерьер комнаты

Лестница служит только лишь для того, чтобы можно было по ней подняться или спуститься, но при этом, конструкции лестниц, а также форм, существует много вариантов. Выбирать наиболее оптимальный вариант лестницы следует с грамотным специалистом.

Разные конструкции лестниц

Лестница – это не только необходимость, но и также оригинальный дизайн, внешняя привлекательность и, в некоторых случаях, они могут даже являться своеобразным украшением.

При этом есть разные типы и конструкции лестниц:

  1. По назначению все лестницы делятся на несколько основных групп – междуэтажные, входные группы лестниц, рабочие лестницы, а также специальные, внутридомовые, шведской конструкции, служащие для дизайна и т.д. При этом, лестницы изготавливаются, в зависимости от требований, из дерева, металла, композитных материалов, бетона, причем зачастую комбинируют между собой материалы.
  2. Различаются лестницы по конструкции, это может быть спиральная лестница одномаршевая, многомаршевая, складная, круговая, с промежуточными или поворотными площадками и т.д.
  3. Различают лестницы также по конструкции ее элементов, они могут быть закрытого или же открытого типов, и различаться по форме ступеней.

Лестниц существует большое количество видов и типов, начиная от простых конструкций и заканчивая сложными инженерными сооружениями. Сложные типы лестниц лучше всего проектировать и рассчитывать в специальных утилитах, например Архикад.

Несущие конструкции лестниц: общее описание

Чтобы готовая лестница успешно функционировала и выдерживала не только свой вес, но и вес передвигающихся по ней людей, необходимо не только рассчитать нагрузку, но и выбрать наиболее оптимальную несущую конструкцию.

Конструкции лестниц разные, которые, в свою очередь, состоят из нескольких основных элементов:

  1. Один из самых надежных и простых из несущих элементов лестницы являются косоуры, это несущая балка, на которую укладываются ступени. Есть несущий элемент тетива, в нее ступени крепятся торцом, но при этом, через несколько лет эксплуатации, ступени могут расшататься, и появится скрип.
  2. Несущие металлические элементы – больцы, они соединяют между собой ступени и являются основным несущим элементом.
  3. Соединяют между собой марши лестницы с помощью площадок поворотных или прямых, можно сказать, что площадка является тоже, в своем роде, несущим элементов всей конструкции.

Конструкция сборной лестницы: описание и характеристики

Бывает так, что, после основного этапа строительства, возникает необходимость установить лестницу, ведущую с этажа на этаж, и с тем, чтобы не переделывать всю проделанную работу в доме ради лестницы, оптимальным вариантом будет установка сборной конструкции. Чаще всего, в этом случае используют модульные системы, которые соединяются между собой по принципу конструктора.

Они представляют собой металлические детали, которые состоят из двух элементов: трубы и приваренной к ней металлической пластины, которая служит для крепления ступеней.

Соединяя между собой детали, получают основание лестницы, к которому крепятся ступени, ограждения и прочие конструкции, такие типы лестниц будут наиболее простыми в сборке и не потребуют каких-либо особых знаний и умений.

Помимо таких модульных конструкций, есть и другие варианты:

  1. Сборная винтовая лестница – представляет собой металлические модули, которые состоят из бочонков, шайб, гаек и шпилек. Собирается она просто, сначала устанавливается бочонок и крепится к полу, в него вкручивается шпилька, на шпильку нанизывается ступень и закрепляется гайкой с шайбой. Верхняя часть такого столба также крепится к перекрытию. После устанавливаются перила.

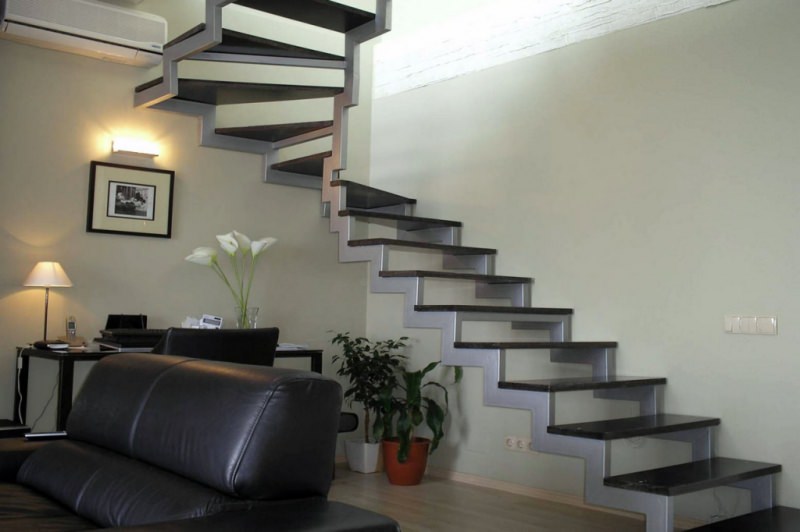

  2. Лестницы на металлических косоурах – они могут быть из швеллеров или двутавровых балок. А также их изготавливают из легких сборных металлоконструкций, которые также можно собрать, как конструктор.

Такую сборную лестницу на опорах даже можно собрать своими руками, пользуясь необходимыми инструкциями и схемами. Но, перед этим требуется сначала разработка в какой-либо фирме проекта, и после этого изготовление несущих элементов нужного размера.

Грамотная конструкция лестницы на второй этаж

При возведении двухэтажного дома, необходимо делать лестницу, чтобы можно было передвигаться между этажами. Чаще всего, в частном доме делают деревянную лестницу, ведущую на второй этаж, которая может быть прямой или же с поворотной площадкой на 90 или 180 градусов, и, чаще всего, представляет собой сборную конструкцию.

Но, перед тем, как ставить лестницу, необходимы точные замеры, чтобы по ним были изготовлены разные детали:

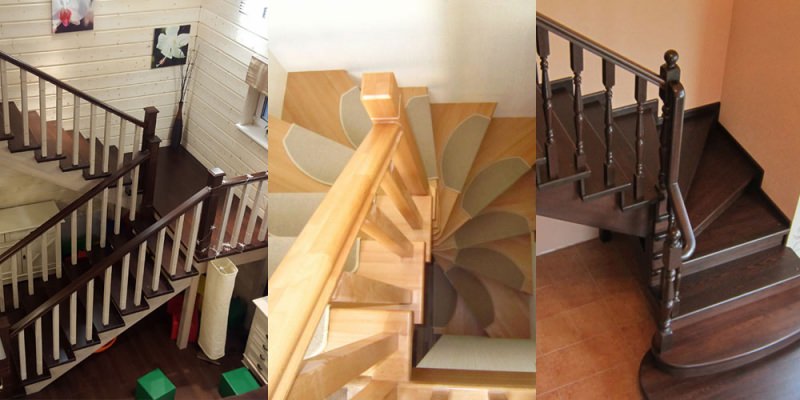

  • Конструкция деревянной лестницы, в зависимости от типа, может состоять из нескольких основных элементов, это опоры (косоуры, тетива), к которым уже крепятся ступени, а также из площадок (если они предусмотрены) и прочих элементов;
  • Более вычурные лестницы могут дополнительно комплектоваться подступенками, опорами, и, конечно же, перилами, изготовленными из балясин и разных столбиков.

После того, как все элементы изготовлены, их следует доставить на место установки и собрать между собой, как конструктор, соединяя сначала несущие элементы, а потом все остальные.

Виды лестниц по конструкции и их описание

Виды лестниц бывают разные, они могут быть, как основными, так и вспомогательными. Сама лестница состоит из наклонных маршей, площадок, ограждений и перил. В большом многоэтажном доме лестницы строятся с соблюдением норм СНиП.

Есть и другие виды лестниц, которые строят в многоэтажных домах и не только:

  1. Пожарные лестницы, к ним предъявляются определенные требования – они должны изготавливаться из металла, основание из металлических швеллеров, а ступени из железных прутков. Правильная пожарная лестница располагается на расстоянии друг от друга в 150–200 метров, и устанавливают их обычно на здания, имеющие в высоту больше 10 м.
  2. В многоэтажных домах устанавливают обычно железобетонные лестницы, соединенные с площадками, они должны иметь, как естественное, так и искусственное освещение. Высота, ширина и угол наклона, и определенные размеры регулируются строительными нормами и СНиП.
  3. Вспомогательные лестницы предназначены для сообщения с какими-либо рабочими площадками, или для подъема на какое-либо оборудование, обычно они имеют ограждение и, при необходимости, освещение.

Другие виды лестниц, например, деревянные широко используются при строительстве частных домов, коттеджей, они могут иметь разную конструкцию – классическую, спиральную, модульную и даже разные оригинальные и консольные конструкции.

Оптимальная конструкция наружной лестницы

Иногда возникает необходимость сделать лестницу снаружи дома в пристройке из-за экономии площади или же по другим причинам, например, в качестве запасного выхода. Такое конструктивное решение может быть иногда единственно правильным.

А именно:

  1. Обеспечивать безопасность передвижения, быть надежной и долговечной, и при этом должна быть грамотная привязка к зданию. Они могут быть одномаршевые двухмаршевые и т.д., а также прямые и поворотные.
  2. Они могут быть профильные, установленные параллельно фасаду, фронтальные, расположенные под углом 90 градусов относительно фасада.

По форме площадки могут быть прямоугольные, квадратные и даже овальные. Наиболее простая лестница подобного типа – это входная в дом.

Типы и конструкции лестниц (видео)

С тем, чтобы наружная лестница как можно меньше подвергалась воздействию осадков, ее лучше всего оборудовать козырьком сверху, или вообще сделать полностью закрытую конструкцию. Такое усовершенствование позволит спокойно передвигаться по лестнице во время непогоды, а также такая лестница не потребует уборки от снега в зимний период.

Основные требования к лестницам. Конструктивные решения лестниц из крупноразмерных элементов

Виды лестниц: конструктивные решения, материалы, особенности

Лестницы предназначены для сообщения, между этажами, а также для осуществления аварийной эвакуации людей.

В соответствии с назначением лестницы должны удовлетворять требованиям прочности, долговечности, создания необходимых удобств и безопасности при движении людей, пожарной безопасности.

Лестницы представляют из себянесущие конструкции, состоящие из чередующихся наклонных ступенчатых элементов — маршей и горизонтальных плоскостных элементов- лестничных площадок. Для безопасности и удобства движения лестничные марши и площадки оборудуют ограждениями с поручнями высотой 0,9 м.

У ступеней вертикальную грань называют подступенком, а горизонтальную- проступью. Все ступени лестничного марша должны иметь одинаковую форму, кроме верхней и нижней, называемых фризовыми.

По назначению лестницы подразделяют на основные, служащие для постоянного использования и эвакуации, вспомогательные — для служебного сообщения между этажами и аварийные (эвакуационные лестницы, пожарные).

По числу маршей в пределах высоты одного этажа лестницы делят на одно -двух-трех и четырехмаршевые.

Уклон лестничных маршей принимают по СНиПу (в зависимости от назначения и этажности здания) для базовых лестниц 1:2 — 1:1,75, а для вспомогательных — до 1,25. Число ступеней в марше назначается не более 18, но не менее 3.

Высота проходов между площадками и маршами должна быть не менее 2 м. Ширину лестничных маршей назначают с учетом обеспечении эвакуации людей в заданное время. При этом наименьшая ширина маршей базовых лестниц должна быть не менее 1050 мм.

Обратите внимание

Между маршами должен быть обеспечен зазор 100 мм (в плане) для пропуска пожарных шлангов.

Ширина площадок должна быть не менее ширины марша (из условия обеспечения одинаковой пропускной способности), причем ширина лестничных площадок базовых лестниц — не менее 1200 мм.

Удобство изготовления и монтажа лестницы во многом зависит от применяемого принципа разрезки на сборные элементы. Следует стремиться к максимально возможному укрупнению элементов, равновесности их между собой и остальными элементами здания, единству системы опирания элементов лестниц и элементов перекрытий.

Учитывая зависимость отобщей конструктивной системы зданий сложились несколько вариантов разрезки лестниц.

Наиболее распространены в настоящие время два базовых принципиальных решения. В бескаркасных зданиях лестницы собирают из отдельных маршей и площадок. В этом варианте площадки опирают на поперечные стены, марши — на площадки (рис. 21,а)

Рис. 21. Конструктивные решения желœезобетонных сборных лестниц из крупных элементов а) из площадок и маршей; б) из маршей с полуплощадками.

Рис. 22. Конструктивное решение лестниц из мелких элементов а) по металлическим косоурам; б) по желœезобетонным косоурам.

В каркасно-панельных зданиях лестницы собирают из одинаковых элементов- марша с двумя полуплощадками. Элемент опирают гранями полуплощадок на продольные лестничные ригели (рис 21,6).

Виды лестниц, конструкции и их особенности

Виды лестниц: конструктивные решения, материалы, особенности

Его стоимость начинается примерно от 33 000 рублей (сосна, 14 ступеней, лестница поворотная с двумя пролетами). Монтаж своими руками сделать несложно. Проблема в другом – как она впишется в интерьер, не придется ли заниматься подгонкой отдельных элементов или частичной реконструкцией 1-го этажа?

ЧИТАТЬ ТАКЖЕ:  Как бороться с тлей на рассаде помидоров

Многие фирмы оказывают услуги по изготовлению комплектов по чертежам заказчика, но как показывает практика, такие лестницы обходятся раза в 1,5 дороже. Именно поэтому чаще всего наиболее приемлемый вариант – изготовить деревянную лестницу на второй этаж своими руками, с «нуля».

Как это сделать, на что обратить внимание – этому и посвящена данная статья.

Терминология

Прежде чем перейти к рассмотрению конструктивных особенностей, следует «расшифровать» некоторые специфические определения. Основные элементы показаны на схемах.

  • Ступенька. Ее горизонтальная часть называется поступью, вертикальная (ее может и не быть) – подступенком.
  • Поддерживающие балки. Если ступени примыкают к ним торцевыми частями, то это – тетива. Если они «накладываются» на балку и их края выступают за нее, то она называется косоуром.
  • Опоры перил. Их чаще называют балясинами или столбами. Для винтовой конструкции используется термин стойка.
  • Крепежные детали. В некоторых разновидностях лестниц фиксация ступеней непосредственно на примыкающей стене производится специальными болтами – больцами.

Виды конструкций лестниц

Особенности расчета параметров лестницы

Крутизна

Оптимальный уклон пролетов – в пределах от 35 до 450. По более крутой лестнице подниматься намного сложнее (особенно людям с ограниченными физическими возможностями, преклонных лет или маленьким детям). Да и переноска крупногабаритных, тяжелых вещей с этажа на этаж также осложнится.

Конструкция более пологая неудобна тем, что для ее монтажа понадобится больше места, так как увеличится длина каждого пролета. А какой конкретно угол выбрать – на усмотрение хозяина.

Ширина

Вряд ли кто в частном доме станет переходить с этажа на этаж в составе «группы товарищей», поэтому при составлении схемы целесообразно ориентироваться на габариты одного человека. Лестница шириной порядка 1,2 – 1,5 м для частного дома – вполне приемлемый вариант. И ходить по ней, и даже переносить предметы меблировки будет достаточно удобно.

Параметры ступеней

  • Проступь. На ней должна полностью помещаться стопа человека (из расчета на 45-й размер), поэтому оптимальная ширина ступеньки – в пределах 250 – 300 мм.
  • Подступенок. Для того чтобы было удобно перемещаться людям любого роста и возраста, его высота берется в пределах 150 – 200 мм. Вполне достаточно, независимо от конструкции.

На заметку! Все указанные размеры абсолютно одинаковы для каждой ступени одной лестницы. В противном случае об удобстве перемещения говорить не приходится.

Высота лестницы

Определяется как расстояние от напольного покрытия нижнего этажа до потолка + толщина перекрытия. К примеру, 270 + 40 – 310 (см).

Количество ступеней

Высота конструкции (310) делится на слагаемое из величины подступенка и толщины доски проступи, после чего округляется до целого значения (в большую сторону). Например, если используется «сороковка», то 20 + 4 = 24 см.

Итого – 310. 24 = 13 (ступеней).

Длина лестницы

Ее определить несложно, зная количество ступеней и величину каждой проступи. Эти значения перемножаются. Если ступени имеют выступы, то они не учитываются.

Иногда расчеты показывают, что такая конструкция «не вписывается» в конкретном помещении. В таких случаях или увеличивают количество маршей, или обустраивают так называемые забежные (поворотные) ступени.

Необходимо ориентироваться на рост человека + небольшой запас. Оптимальной считается конструкция, в которой расстояние между крайними ступеньками и потолком не менее 2 м. Иначе рослому человеку в конце пролета придется пригибать голову.

Материалы

Перед тем, как приступать к работе с древесиной, ее необходимо качественно просушить. Дальнейшая усадка материала (в том числе, и скручивание) приведет к тому, что лестница буквально развалится на части.

Порядок работы по монтажу лестницы

Рассмотрим на самом простом примере – лестницы одномаршевой. Этот вариант можно считать базовым, так как алгоритм действий одинаков, независимо от количества пролетов.

Подготовка конструктивных элементов

Разметка стены

В соответствии со схемой установки и чертежом.

Крепление опорных балок (косоуров)

Фиксация верхней части марша производится по-разному (как удобнее). Вариант №1 – в балке перекрытия делаются выпилы. Вариант №2 – используются металлические упоры, которые закрепляются на балке анкерами. В любом случае место соединения конструктивных элементов должно быть максимально надежным.

Для крепления низа косоуров на полу монтируется опорный брус. К стене – фиксация на анкерных болтах .

Установка подступенков

Если они монтируются, то прикручиваются к косоурам.

Укладка поступей

Они фиксируются как на опорных балках, так и на подступенках (хотя бы в одной точке, по центру).

Для удобства работы монтаж ступеней начинается с нижней. Варианты показаны на схеме.

Установка балясин

В первую очередь закрепляются крайние – сверху и снизу марша. Между ними натягивается «тетива», ориентируясь на которую, можно монтировать остальные стойки.

Установка поручней

Они фиксируются на каждой из стоек, которые располагаются на марше. Их можно сделать практически из любого материала – металл, пластик, а не только дерево.

Обработка

  • Шлифовка всех конструктивных элементов. Особое внимание – местам соединений, стыкам, торцам и так далее.
  • Пропитка спец/средствами (антисептик + антипирен).
  • После качественного просыхания древесины на нее наносится выбранный состав – лак или раствор на основе воска. Окрашивать лестницу в частном доме вряд ли целесообразно. При желании производится тонирование древесины, например, морилкой.

В статье изложен лишь общий порядок действий и даны основные рекомендации.

Определившись с конкретной конструкцией лестницы, следует изучить весь имеющийся в доступе материал на эту тему, так как для разных моделей существуют свои нюансы и монтажа, и расчетов отдельных составных частей. Например, поворотных ступеней, которые могут быть или прямоугольными, или сегментными.

Материалы для изготовления лестниц

Виды лестниц: конструктивные решения, материалы, особенности

Материалы для изготовления лестниц разнообразны. В зависимости от назначения и места применения различают лестницы из железобетона, дерева, металла, композитных материалов и из комбинаций нескольких материалов. Рассмотрим подробно, в каких помещениях, и при каких условиях применяются конкретные типы лестничных конструкций и из чего они изготавливаются.

Типы конструкций по области применения

Лестницы, применяемые в промышленном и жилищном строительстве, выполняются из железобетона.

Они изготавливаются в заводских условиях, так как выполнить расчет арматуры, сварить арматурный каркас, подготовить бетон и соблюсти технологию укладки и пропарки бетона в домашних условиях практически невозможно. Вариант их изготовления в домашних условиях больше подходит для дворовых лестниц.

Для отделки бетонных лестниц применяют полированные мраморные плиты, полированный гранит, мозаичное покрытие, бетон с открытым слоем гравия, керамическая и глазурованная плитка.

Для изготовления дворовых лестниц могут применяться следующие материалы:

  • Метал, который покрывается антикоррозийным составом.
  • В некоторых случаях используется строительный кирпич, дерево.
  • В случае использования древесины, необходимо дополнительно применять защитные покрытия.

Главная особенность наружных лестниц — подверженность неблагоприятным атмосферным воздействиям, а также сезонным механическим колебаниям грунта.

Поэтому при сооружении наружных лестниц необходимо конструктивное усиление лестницы, применение защитных покрытий, надежная гидроизоляция. Также необходимо подумать о безопасности ступеней в холодное и дождливое время года.

Для уменьшения скольжения поверхности ступеней выполняют рифлеными либо шероховатыми, прикрепляют полоски не скользкого материала на край ступени или оборудуют устройством подогрева для таяния льда.

Лестницы, применяемые в жилых помещениях внутри здания при малоэтажном строительстве, часто выполняются из дерева или из металла.

Важно

Обработка стали в домашних условиях предполагает наличие специального инструмента и оборудования, которое не всегда есть под рукой.

Древесина же, в отличие от металла, легко обрабатывается и при правильном использовании лакокрасочных материалов дает дополнительный декоративный эффект. Кроме того, в изделиях из дерева проще производить соединение деталей.

Материалы для деревянных лестниц

Для изготовления деревянных лестниц применяют как древесину хвойных пород, так и более ценные породы (махагониево (красное) дерево, орегонская сосна, араукария (бразильская сосна) и другие).

Для примера, лестницы из дуба очень прочны, долговечны, а при правильной обработке дают красивую структуру. Но при этом единственный недостаток — стоимость такого дерева.

 Поэтому чаще при изготовлении деревянных лестниц используют древесину хвойных пород.

Для изготовления таких компонентов лестниц, как тетивы и подступенки можно применить древесину из ели, пихты, сосны, лиственницы. Однако она плохо подходит для изготовления ступеней, так как слишком мягкая и быстро изнашивается.

Наряду с древесиной при строительстве лестниц применяют также древесно-стружечные и древесноволокнистые материалы, например, плиты, склеенные из древесных стружек или волокон с использованием вяжущих средств.

Для улучшения внешнего вида этих материалов их отделывают шпоном (под натуральную древесину) и покрывают лаком. Для этой цели могут применяться и восковые пасты или мастики на органической основе.

Обработанные таким образом лестницы имеют более эстетичный вид, чем окрашенные.

Древесина для работы должна быть высушена до той степени влажности, при которой лестница будет эксплуатироваться. А так как изделия из дерева при изменении влажности подвержены короблению при высыхании, а при увеличении влажности – разбуханию, их следует после изготовления обработать влагозащитными составами.

Свойства древесины для строительства лестниц

Древесина из дуба отличается прочностью и долговечностью, хорошо подвергается прогибанию. Она имеет повышенную стойкость к гниению.

Доски из дуба хорошо полируются, при этом получается красивая структура. В связи с повышенной твердостью обработка дуба трудоемка.

При забивании гвоздей или шурупов в такие доски необходимо производить предварительное сверление отверстий, так как возможно раскалывание доски или загиб гвоздей.

Лиственница отличается наибольшей прочностью и твердостью по сравнению с другими хвойными породами, поэтому обработка ее довольно трудоемка. Доски из лиственницы обладают повышенной стойкостью против гниения, устойчивы против грибковых заболеваний. Цвет древесины красновато-бурый. Соединение гвоздями или шурупами также затруднительно, возможно раскалывание.

Древесина пихты белая, со слабым желтоватым или бурым оттенком. По физическим свойствам близка к древесине ели и обладает мягкими физико-механическими свойствами.

Обрабатывается легко, но следует учесть, что сучья в досках из пихты легко выпадают.

Такая древесина трудно обрабатывается антисептическими материалами и очень подвержена гниению, поэтому применение вне помещений нежелательно.

Древесина из сосны мягкая и легко обрабатываемая. Она обладает высокими физико-механическими свойствами. Имеет желтовато-белый цвет. Сосна легко пропитывается антисептиком, поэтому может вне помещений.

Ель — мягкая, но тяжело обрабатывается в связи с высокой сучковатостью. Трудно пропитывается антисептиком, быстро высыхает, имеет малую смолистость, хорошо склеивается.

Древесина кедра —легкая, мягкая в обработке, при этом обладает высокой прочностью. По стойкости против гниения превышает древесину из ели и пихты.

Древесина из махагона (красного дерева) обладает высокой прочностью. Она почти не коробится и не растрескивается, имеет красивую текстуру и буроватый или коричнево-красный оттенок.

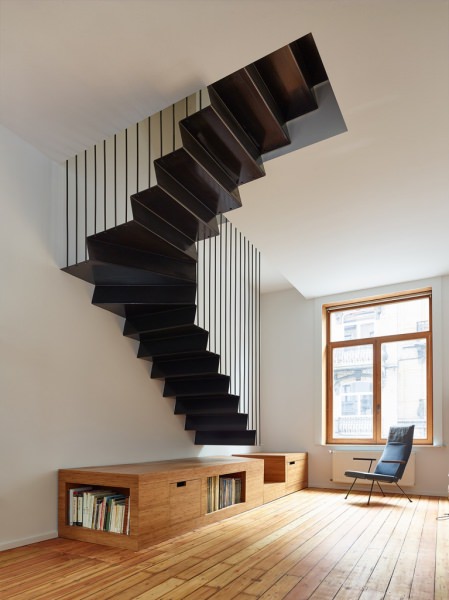

Впечатление невесомости производят лестницы, выполненные из современных материалов. Чисто металлические конструкции встречаются не слишком часто.

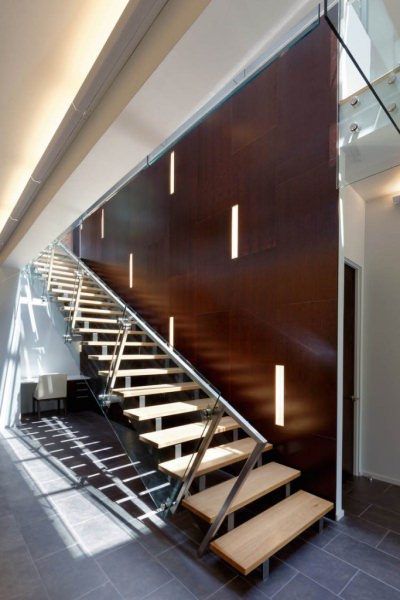

 Модели из полированной стали, особенно в сочетании со стеклом очень технологичны и хорошо впишутся в концепцию архитектуры хай-тек. Прозрачная лестница со стеклянными ступенями и ограждением из полированной стали — идеальный вариант для такого технологичного интерьера.

При этом достаточно часто стойки перил и поручни изготавливают из трубной нержавеющей стали, а в качестве продольных элементов ограждения используют тонкие металлические тросы.

Конструкция кажется чрезвычайно хрупкой, почти невесомой, однако по надежности такие модели ни в чем не уступают классическим. Чтобы не поскользнуться, на стеклянные ступени наносят абразивным материалом специальные полосы, повышающие коэффициент трения.

Металл — самый прочный материал для лестниц. Ступени, подвергающиеся наиболее жесткой эксплуатации, изготавливаются из стали (профилированный прокат) и чугуна (фасонное литье). Ограждения из металла зачастую используются как элемент лестницы из дерева, камня, керамики или стекла.

Совет

Основные варианты ограждений — это ковка из черного металла, гнутый полированный профиль или труба из нержавеющей стали или латуни. Более редкие и дорогостоящие варианты — литье из цветных металлов, а также сочетания «металл-стекло», «металл-керамика».

Самые дешевые ограждения — арматурный прокат, пруток, сетка.

Стекло изготовленное по технологии многослойной склейкив основном применяетсядля изготовления лестничных ступеней. Два или более слоев стекла соединяются между собой полимерным материалом. Промежуточный слой полимера является армирующим элементом и придает конструкции особую прочность.

Для производства цветного стекла в жидкий полимер добавляют колерующие добавки. Для безопасности передвижения на стеклянные ступени рекомендуется укладывать ковровые покрытия, монтировать вставки из резины или любых других не скользящих материалов.

Также на стеклянные ступени могут наноситься абразивными материалами специальные полосы, повышающие коэффициент трения.

Натуральный камень и керамика в оформлении лестниц

Высокая износостойкость, прочность, непревзойденные декоративные возможности являются достоинством моделей, изготовленных с применением натурального камня.

Ограждения из такого материала сейчас делают достаточно редко, и натуральный камень часто заменяется искусственным или керамической плиткой. Для облицовки ступеней, как правило, применяется плитка-ступень, фигурный карниз, подступенок и плинтус.

Не рекомендуем самостоятельно производить укладку этих деталей. Процесс не только трудоемок, но и требует больших профессиональных навыков.

При работе с натуральным камнем необходимо хорошее чувство меры. Не стоит сооружать из камня всю конструкцию и ограничиться ступенями и отдельными декоративными элементами. Каркас конструкции чаще всего выполняется из металла, бетона или железобетона.

Из всех пород наибольшее распространение получили гранит и мрамор, причем последний заметно капризнее. Мрамор легко царапается, впитывает различные агрессивные жидкости. Для укладки мрамора не стоит применять обычный цементный раствор или клей для керамической плитки, та как через некоторое время на поверхности камня появятся неустранимые пятна.

Керамика в отличие от натурального камня, более прочна, устойчива к химическому воздействию и истиранию. Лучше выбирать не скользкую матовую плитку.

В последнее время на рынке появились новые изделия — монолитные ступени из керамогранита. Такие ступени более эстетичны, и их можно монтировать без предварительного выравнивания бетонного основания. Для укладки рекомендуется использовать специальный клей для керамогранита.

Дополнительные и декоративные элементы лестниц

К дополнительным элементам можно отнести следующие элементы:

  • Площадки между маршами (или балюстрады).
  • Перила и декоративные элементы (балясины, скульптуры).

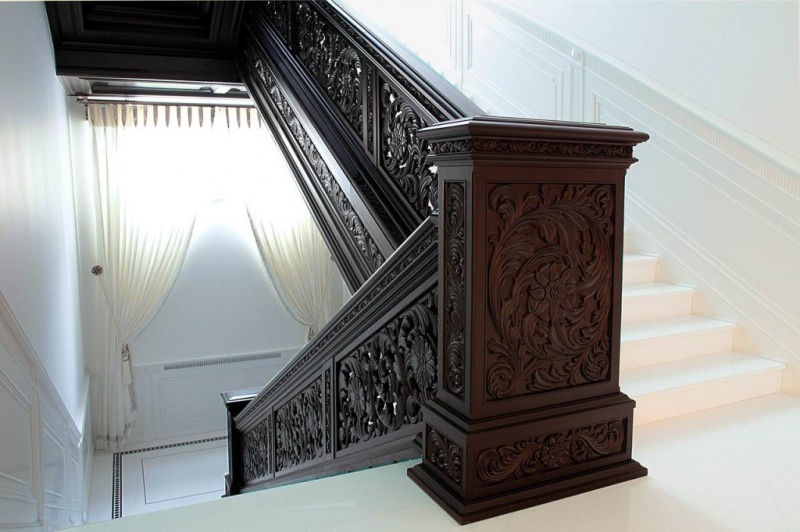

Деревянные лестницы традиционно украшают резными балясинами и перилами. Еще делают овальные входные площадки, начальные стойки в виде деревянных скульптур ручной работы, розетки на косоуре.

В моде также лестницы с коваными перилами и балясинами. Витое литье придает изящество и воздушность, особенно если это винтовая конструкция.

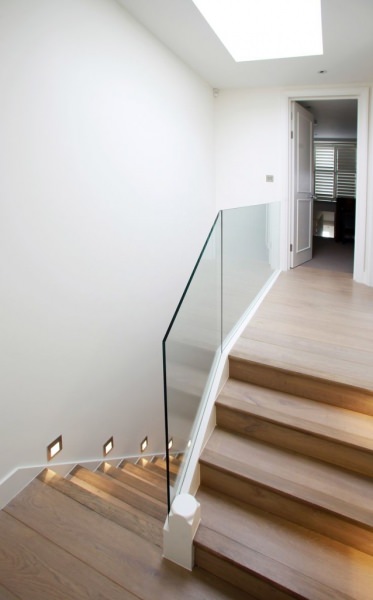

Подсветка ступеней — хорошее дополнение. Так как, если лестница открытая, без боковых планок, то светильники, расположенные с внутренней стороны лестницы, мягко освещают каждую ступеньку. Светильники, вмонтированные в косоур, можно использовать как дополнительный источник света вечером или в ночное время.

Определившись с типом лестницы, в соответствии с общим архитектурным стилем помещения можно подобрать соответствующие материалы для изготовления лестниц. Дерево в конструкции лестниц очень распространено, но вы можете поэкспериментировать и с другими материалами, рассмотренными в данной статье.

Лестница как конструктивный элемент дома

Виды лестниц: конструктивные решения, материалы, особенности

Классификация лестниц по назначению  по типам
Лестницы можно классифицировать по нескольким критериям. По углу наклона лестницы делятся на: главные, компактные и крутые (приставные, стремянки и трапы). У главных угол наклона менее 45°, компактных — 60°-45°, у крутых — 60°-90°.

По назначению лестницы бывают межэтажные и специальные (не главные, а также мансардные, пожарные, чердачные, стремянки). Лестницы межэтажные — самые важные, служат для сообщения между этажами здания и эксплуатируются гораздо чаще, чем специальные. У межэтажных лестниц угол наклона, как правило, 30°-40°, у специальных — 45° и более.

По интенсивности использования лестницы могут быть основными и вспомогательными. По способу функционирования подразделяются на стационарные, трансформируемые, приставные. По способу крепления ступеней к основанию: на косоурах и тетивах, на больцах (бескосоурные, консольные, подвесные), на опорной колонне, монолитные.

По конструкции лестницы делятся на: прямые, с поворотом маршей, криволинейные (состоящие только из забежных ступеней): маршевые, винтовые, спиральные, модульные (модульными могут быть и маршевые и винтовые), цепные, мотыльковые.

Обратите внимание

По материалу лестницы делятся на бетонные, железобетонные, каменные, деревянные, стальные, керамические, стеклянные и комбинированные (сочетающие несколько материалов).

Требование к проектированию лестницы
При проектировании или выборе лестницы следует учитывать:

  • место лестницы на плане и компоновочные свойства;
  • возрастной и количественный состав жильцов дома, состояние их здоровья;
  • интенсивность эксплуатации;
  • вероятность необходимости переносить по лестнице крупногабаритные предметы;
  • угол уклона лестницы по всей длине должен быть постоянным и не более 42°.
  • ширина лестничного марша для одноквартирного дома не должна быть меньше 0,8 м;
  • допустимая расчетная нагрузка на ступени лестницы должна составлять не менее 200 кг/м3, а на перила — не менее 100 кг/м3;
  • высота перил должна быть не менее 0,8 м;
  • расстояние в свету между балясинами — не более 0,15 м;
  • расстояние между лестничным маршем и стеной не должно превышать 5-6 см.

Материал для строительства лестниц
Железобетонные и бетонные лестницы в основном устанавливаются в жилых многоэтажных домах. Их, как правило, изготавливают на заводе и доставляют на объект в виде крупных блоков — с укрупненными маршами и крупнопанельными площадочными плитами. Плиту марша укладывают на раствор, а сами лестничные марши и плиты скрепляют сваркой.

Плюс такой лестницы — долговечность и способность выдерживать высокие нагрузки. Минус — внешне кажущаяся громоздкость. Деревянные лестницы изготавливают как из мягких пород (сосна, ель, лиственница), так и из твердых (дуб, бук, клен, ясень, кедр).

В несущих конструкциях обычно не сочетают различные породы древесины, но используют в отделке экзотику, например, тик, вишню, кипарис, махогон. Для гармоничного сочетания деревянной лестницы с мебелью, окнами, дверьми и паркетом применяются тонировки и лаки. Плюс деревянных лестниц — широкие возможности для дизайна, презентабельный вид.

Минус — пожароопасность и необходимость в регулярном уходе. Металлические лестницы в доме обычно играют вспомогательную роль. Причем, их располагают как в самом здании, например, винтовые, так и на его фасаде, например, лестницы пожарные. Изготавливают их из стали. Плюс металлических лестниц — надежность и изящество конструкции, в особенности если она изготовлена методом ковки.

Минус — скользкие ступени, вследствие чего велика вероятность упасть. Во избежание этого на скользкие ступени укладывают обычно противоскользящие коврики. Лестницы из натурального камня весьма уместны в представительских зданиях и апартаментах класса «люкс». При работе с камнем важно чувство меры, поскольку главный его минус — громоздкость.

Поэтому каменными обычно изготавливают ступени а каркас, поручни и т.д. — из других материалов. Второй минус — на ступенях из камня (как и в случае с металлическими, а также керамическими и стеклянными) легко поскользнуться, потому как каменные ступени полируют. Плюс каменной лестницы — прочность, устойчивость к химическим воздействиям и истиранию, надежность и долговечность.

Керамика — это одно из возможных решений для тех, кто хочет оформить полы и лестничные ступени в едином стиле. Плюс — устойчивость к химическому воздействию и истиранию. Минус — хрупкость (при очень сильном ударе плитка может треснуть). Второй минус — вероятность поскользнуться (если керамика имеет не шероховатую поверхность).

Стекло — самый нетрадиционный, но весьма эффектный и, пожалуй, даже авангардный материал для лестниц. Обычно используют противоударное или армированное стекло, комбинируя его с другими материалами. Плюс лестничной конструкции из стекла — эстетичность и изящество. Минус — хрупкость и скользкие ступени.

Конструкция лестницы виды
Лестница состоит из основания и ступеней. Основой служат несущие балки (косоур, тетива, больцы) или опорный столб. Косоуры расположены под ступенями, а тетивы — по бокам (торцам) ступеней. Больц монтируется в стену и соединяет ступени друг с другом.
Ступени бывают открытые или с подступенком.

В зависимости от формы они бывают прямые, прямые скошенные, забежные и дугообразные. Их количество в марше должно быть не менее трех и не более 18. Конструкция лестницы включает также площадки и марши. Марш соединяет две лестничные площадки и опирается на них.

Важно

Перила, балясины, скульптура, а также встроенная подсветка относятся к дополнительным и декоративным элементам лестничной конструкции. Ширина лестничных маршей и площадок лестницы должна составлять не менее 1м (допускается 0,8 м). Между дверью и лестницей необходимо оборудовать площадку с минимальной шириной, соответствующей ширине двери.

Максимальная высота подступенка и проступи для внутриквартирных лестниц составляет 17 и 29 см соответственно. Увеличение высоты ступени на 1 мм требует уменьшения ее ширины на 2 мм. Высота ступеней круговых и винтовых лестниц обычно составляет от 18 до 20 см, их ширина колеблется от 50 до 100 см.

Глубина ступеней винтовой лестницы на расстоянии 15 см от опорной колонны должна быть не менее 10 см. Срез края ступеней по касательной увеличивает их ширину. Последняя ступенька по высоте должна совпадать с уровнем пола.

Видовые особенности
Маршевые лестницы — самые распространенные по конструкции. Основанием их являются один или два деревянных или стальных косоура. Хотя могут быть не только на косоурах, а, например, на больцах, модульные.

Возможны комбинации: косоур металлический, а ступени деревянные, или косоур деревянный, ступени стеклянные и т. д. Маршевые лестницы могут состоять из одного или нескольких пролетов, соединенных площадками.

Если лестница предусматривает промежуточные площадки и наличие прохода под ними, то расстояние от пола до низа конструкции площадки должно быть не менее 2,1 м. Поворот на площадку может составлять 90° или 180°, но возможен и другой угол, если того требует планировка помещения.

Вместо поворотной площадки может быть устроен разворот с веерным расположением ступней, что позволяет не только изменить направление, но и одновременно набрать высоту подъема. При повороте на 90° наиболее оптимальны три забежных ступени.

Винтовая лестница — один сплошной поворот вокруг центральной оси или колонны, к которой, чаще всего консольно, крепятся ступени (все — забежные). Колонна несет собственный вес лестничных ступеней и эксплуатационные нагрузки, а иногда еще и является опорой для находящегося над лестницей пролета перекрытия.

Может быть вариант с несущей центральной стойкой и спиральной тетивой. Такие лестницы занимают минимум места. Спиральные лестницы — разновидность винтовой лестницы с двумя несущими спиральными тетивами. Модульные (цепные, хребтовые) лестницы. В их основе — металлический или деревянный модуль-«позвонок» с фиксированной на нем ступенью.

Совет

Каждый модуль имеет приспособление для сцепления с верхним и нижним подобным модулем, причем сцепка в единую балку-косоур осуществляется шарнирно, под разными углами, в результате чего лестница принимает заданную форму. Типология их весьма разнообразна: это прямые и поворотные лестницы, с площадками и закругленные, спиральные и изгибающиеся. Мотыльковая лестница или «утиный (гусиный) шаг» — предельно компактная конструкция с крутизной свыше 45° для нерегулярного пользования.

Расчет
В основе расчета лестничной конструкции лежит определение основных размеров лестничного марша, которые будут максимально соответствовать удобству и безопасности перемещения. Для удобного подъема следует на каждом шаге поддерживать определенное соотношение между расстоянием, на которое человек перемещается вперед, и расстоянием, на которое он поднимается.

Установлены закономерности оптимального соотношения размеров проступей и подступенков, используемые при расчете лестниц: формула, основанная на длине шага, формула удобства и формула безопасности. При проектировании нужно придерживаться правила, что все ступеньки в пределах одного марша должны быть одинакового размера по высоте и ширине.

Ширина проступи и высота подступенка — быть постоянными величинами. Величину их определяют исходя из следующих принципов — удвоенная высота подступенка (b) и ширина проступи (а) должны равняться среднему шагу человека: 2b + а = 60-66 см. Эта формула называется «Формулой шага».

При этом следует учитывать еще две закономерности: наиболее удобны лестницы с соотношением проступи и подступенка а — b = 12 см (формула удобства) и наиболее безопасны лестницы в соотношении а + b = 46 см (формула безопасности). Соотношение проступи и подступенка определяет уклон марша, что следует из свойств подобных треугольников.

При выборе его нужно следить, чтобы расстояние по вертикали от верхней плоскости любой ступени лестницы до потолка было не менее 2 м. Уклон лестницы определяется отношением высоты к длине горизонтального заложения (проекции) лестницы на плане, и является важной величиной для расчетов параметров лестницы, поскольку определяет удобство перемещения по ней и ее крутизну.

Для удобства уклон не должен превышать 40°-45°. Больший уклон приведет к тому, что спускаться по лестнице придется спиной вперед что весьма неудобно и опасно. Если предполагается, что по лестнице будет одновременно перемещаться несколько человек, ширина ее должна быть соответствующей. На этапе проектирования следует учитывать, что лестница — тяжелая конструкция.

Поэтому, выбирая место расположения лестницы, помните, что ее, скорее всего, придется укрепить или создать дополнительную опорную конструкцию. Самую большую нагрузку создает винтовая лестница. Хотя в ней есть большой плюс — она позволяет сэкономить место в доме.

Лестничный словарик
Лестница состоит из двух основных элементов: основания (косоур, тетива, больцы или опорный столб) и ступеней (открьтых или с подступенком). Дополнительными элементами ее считаются площадки между маршами, перила, декоративные скульптурные элементы, балясины, встроенная подсветка.

Оперирование набором специальных лестничных понятий и терминов позволит лучше разобраться в ее конструктивных особенностях.
Балясины — декоративные детали ограждения, находящиеся между ступенями и перилами, и «несущие» на себе перила.

Балюстрада — комплект ограждения лестничного марша с прилегающими площадками, состоящая из балясин, поручней и промежуточных стоек.
Больц — стальной элемент, соединяющий ступени между собой.

Высота ступени (подступенок) — вертикальный элемент ступени; закрывающий зазор между соседними проступями, придающий лестнице дополнительную жесткость и служащий дополнительной опорой для проступи. Ступени без подступенков называют закрытыми, а с подступенками — открытыми.

Длина (заложение) лестничного марша — расстояние от передней кромки нижней фризовой ступени до передней кромки верхней фризовой ступени, измеряемое по горизонтали вдоль средней линии лестничного марша.
Забежная ступень — ступень, у которой внутренняя сторона уже наружной. Применяется при поворотах лестничного марша.

Косоур — наклонная несущая балка, на которую опираются сверху ступени лестничного марша.
Лестничный марш — наклонная часть лестницы — конструкция из ряда ступеней, связывающая между собой площадки или этажи. Количество ступеней в марше должно быть не менее трех и не более восемнадцати.

Опорная груба — центральный столб, вокруг которого закручиваются ступени винтовой лестницы.
Опорный столб — главный элемент ограждения, несущий всю нагрузку вместе с поручнем.
Основание лестницы — конструкция, которая удерживает лестницу в стационарном положении.

Перила — предохранительное ограждение лестничных маршей и площадок.
Полезная ширина лестничного марша — расстояние между поверхностью стены (оштукатуренной, облицованной) или центральной стойкой (для винтовой лестницы) и внутренней поверхностью поручня, или расстояние между внутренними поверхностями двух поручней лестницы.

Обратите внимание

Измеряется на высоте поручней готовой лестницы.
Поручень — конструктивный элемент, устанавливаемый на перилах, стене или стойке винтовой лестницы.
Промежуток (зазор) между лестницей и стеной — расстояние в свету от лестничного марша или площадки до поверхности стены или примыкающих конструктивных элементов.

Промежуточная лестничная площадка — площадка, расположенная между этажами.
Проступь — горизонтальный элемент ступени. Для удобства хождения она должна быть не меньше длины ступни человека.

Размер выступа — расстояние по горизонтали, на которое передняя кромка одной ступени выступает (нависает) над проступью другой, расположенной ниже ступени, то есть разница между реальной и расчетной шириной проступи.

Расстояние между ступенями в свету — между верхней поверхностью одной ступени и нижней поверхностью проступи другой, расположенной выше.
Средняя линия — линия наиболее удобного перемещения по лестнице.
Стойка винтовой лестницы — центральный стержень.
Ступень — часть лестницы, на которую ступают при подъеме/спуске. В зависимости от формы, бывают прямые, прямые скошенные, забежные, дугообразные.
Тетива — боковая деталь лестницы, балка или доска, к которой крепят ступени.
Уклон — отношение высоты подступенка к ширине проступи, которое позволяет судить о крутизне лестницы.
Шаг лестницы — высота одной ступени, включая ее толщину.
Ширина ступени (проступи) — расчетная величина, расстояние по горизонтали (вдоль средней линии лестничного марша) от передней кромки одной ступени до передней кромки следующей ступени.

Принимаем решение о материале и конструкции
Решение о том, какой будет лестница, надо принимать на стадии проектирования дома, чтобы грамотно организовать планировочное пространство, определить размеры и местоположение проемов в перекрытиях согласно тому типу лестницы, который будет выбран, а также предусмотреть ее способы крепления. К сведению: лестницы следует крепить только к прочным несущим конструкциям (из бетона, толстого бруса, кирпича толщиной не менее 25 см), но ни в коем случае не к тонким ненесущим стенам, например, гипсокартонным перегородкам. Внутреннюю лестницу для коттеджа удобнее всего расположить в центре дома. Такой вариант не ограничивает доступ естественного света в комнаты, расположенные по периметру наружных стен, и спуск/подъем к ним довольно удобен. Если же лестница расположена вдоль наружной стены, то она займет место, где могла бы разместиться комната с окном и — как результат — потери жилплощади. Поскольку лестницы занимают много места, одна из задач архитектора — предложить не только практичный и красивый, но и компактный вариант. Например, таким может стать лестница с поворотом, без промежуточной площадки для отдыха, но с несколькими забежными ступенями. Или лестницы винтовые и веерные. Эти конструкции тоже не занимают много места, могут размещаться у стены или посреди комнаты. Они недороги и красивы, но установку их лучше доверить квалифицированным специалистам. Сегодня на отечественном рынке представлена широкая палитра материалов и технологий, что позволяет купить (или соорудить) лестницу, подходящую для любого интерьера.
