Узел прохода вентиляции через кровлю — виды и инструкции по монтажу!

Узел прохода вентиляции через кровлю: виды и особенности монтажа

Без вентиляции невозможно комфортное времяпрепровождение внутри строения или создание оптимальных рабочих условий для человека, а потому она должна быть продумана и спланирована еще на этапе проектировки любого здания.

Обычно вентиляционные каналы выводятся прямо через кровлю, но как сделать, чтобы крыша после таких манипуляций не дала течь и не подводила владельцев? Для этого важно правильно и с соблюдением всех предписаний смонтировать узел прохода вентиляции через кровлю.

Узел прохода вентиляции через кровлю

Вентиляционные узлы прохода через мягкую кровлю

Что это такое и зачем он нужен?

Узел прохода (или сокращенно УП) вентиляции устанавливается на кровле и может иметь различную, хоть и во многом схожую у разных моделей конструкцию. Он выполняет функцию аэратора и используется как для принудительного, так и естественного процесса транспортировки загрязненного воздуха из помещений на улицу.

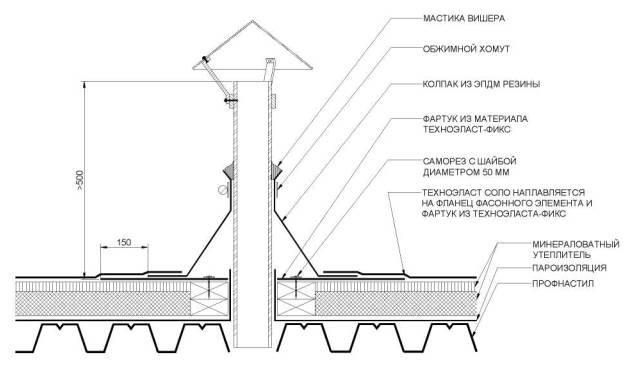

Схематическое изображение узлов прохода через кровлю

Вентиляционные узлы на кровле

Узлы прохода могут устанавливаться на специальные железобетонные стаканы либо прямо на кровельный материал.

На их размеры и форму значительное влияние оказывает тип покрытия крыши, толщина и характеристики материалов, используемых для создания пирога кровли, тип самой системы вентиляции.

Обратите внимание

А выбор последней будет зависеть от того, какие условия будут создаваться внутри эксплуатируемых помещений – учитывается степень влажности, запыленности, загазованности и т. д.

Стакан монтажный (узел прохода) на шахту квадратного сечения для вентиляторов ВКРС-ДУ и ВКРВ-ДУ

Изготовление узлов прохода производится согласно требованиям ГОСТ 15150. Основные требования к УП следующие:

  • толщина металла, из которого он изготовляется, составляет не менее 1,9 мм;
  • диаметр круглой части элемента – 10-12,5 см. Если УП имеют квадратное сечение, то размеры могут быть любыми;
  • поверхность должна быть обработана антикоррозийными составами – обычно это грунтовка ГФ-021;
  • размер кольца-опоры должен быть больше диаметра патрубков;
  • максимальная длина всей конструкции узла прохода не может превышать 1 м без учета клапана для электропривода.

Размеры узла прохода

Такие проходки используются главным образом для постоянно задействованных систем вентиляции

Строение узла и самой системы вентиляции

Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу.

Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора.

Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.

Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков.

Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров.

На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.

Узел похода через кровлю

Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши.

Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков.

Важно

Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.

Этапы монтажа гибкого узла прохода

Виды УП

В продаже существует большое число разновидностей узлов прохода. Они отличаются своей конструкцией и другими параметрами.

Круглый узел прохода

Таблица. Виды узлов прохода.

Конструктивные особенностиКраткая информация

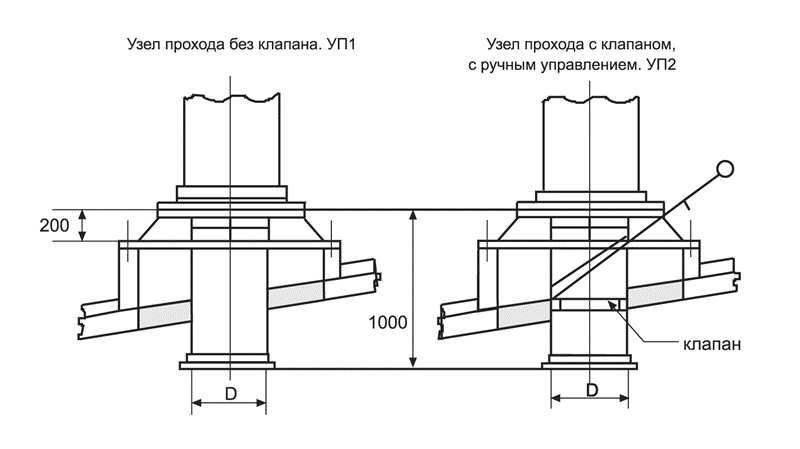

Безклапанные и с клапанами Модели, не оснащенные клапанами, стоят дешевле, но в них не предусмотрена возможность регулировки выброса воздуха и перекрытия его потока. Часто устанавливаются в частных домах. Клапанные узлы оснащены заслонкой, которая при необходимости может закрывать потоки воздуха, они оптимальны для установки систем вентиляции в административных или производственных зданиях – там, где постоянная работа вентиляции не нужна.
С утеплителем или без дополнительного утепления Утепленные УП могут быть оснащены базальтовым или изготовленным из стекловаты слоем термоизоляции. Удобны для использования в тех случаях, когда труба вентиляции находится большей частью на улице или расположена далеко от конька. Утепление помогает избавиться от большого количества конденсата, который будет образовываться из-за разницы между температурами на улице и отходящих газов. Неутепленные УП применяются в случае, если строение находится в регионе с мягким климатом или труба вентиляции располагается рядом с коньком кровли.
Механические и автоматизированные Механическая модель имеет специальный тросик, который позволяет регулировать циркуляцию воздушных потоков вручную. Подходит для обустройства постоянно работающих систем вентиляции. В автоматических УП предусмотрен контроллер, управляющий системой самостоятельно.

Установка узлов прохода вентиляции через кровлю

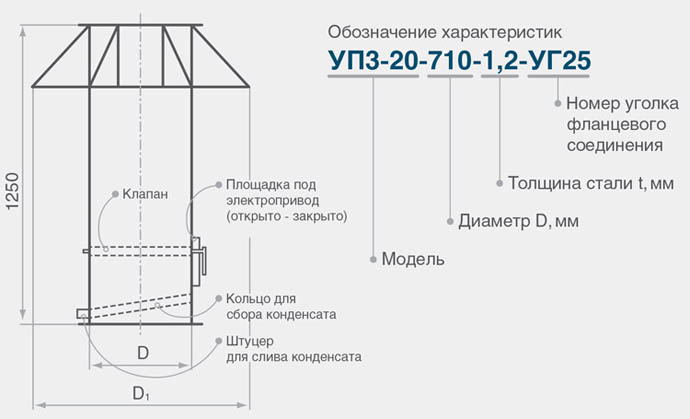

Все УП имеют особую маркировку, которая позволяет лучше разбираться в ассортименте оборудования. Выглядит она как буквенное и цифровое обозначение – например, УП1-01. Две последние цифры, идущие после буквенного обозначения, демонстрируют размеры конструкции. Они могут варьироваться от 01 до 10.

Что касается первой цифры, то она показывает конструктивные особенности изделия. Например, единица сообщает, что система не оборудована клапаном и кольцом для конденсата. Двойка сообщает, что конденсатного кольца также нет, но имеется клапан механический. Тройка после букв говорит, что конструкция имеет и кольцо, и механический клапан.

Но в изделиях такого типа последующие цифры будут варьироваться от 11 до 22, также сообщая о размерах конструкции.

Сегодня промышленность выпускает одиннадцать типоразмерных видов вентузлов, в том числе и для вентиляции фальцевой кровли и профнастила. Для оригинальных конструкций вентиляционных систем и аэраторов изготавливаются нестандартные варианты УП

Квадратные и прямоугольные узлы на кровле

Особенности монтажа

Монтаж узлов прохода довольно прост, если соблюдать все предписания инструкции. Но он подразумевает выполнение определенных требований и правил:

  • сборка узла прохода на крыше производится в последнюю очередь после создания всей вентиляционной конструкции;
  • важно правильно определить точку выхода воздуховода. Обычно она находится в районе конька между двумя соседними стропилами;
  • рекомендуется использовать шаблон, по размерам чуть больше размеров УП, чтобы снизить риск допущения ошибок во время нанесения разметки для создания отверстия на кровельном материале;
  • работать важно аккуратно, особенно осторожно работы должны производиться на кровле из твердых материалов – велик риск допустить неисправимую ошибку;
  • для герметизации стыка между УП и кровлей важно использовать герметики.

Разметка будущего отверстия в металлочерепице

Установка УП на крыше из бетона мало чем отличается от монтажа его на другом типе кровли. Только вот отверстия вырезать в бетоне не придется – обычно они предусматриваются еще на стадии проектировки строения.

В этом случае используется пластиковая втулка, которая вставляется в подготовленное отверстие. Герметизация проходит сложнее, рекомендуется на узел надевать колпак, который защитит все стыки от попадания влаги.

Вентиляция кровли

Установка вентиляционного узла

Рассмотрим, как происходит установка узла прохода на кровле, изготовленной из твердых материалов.

Шаг 1. Из картона изготавливается выкройка по форме трубы узла прохода, но так как итоговое отверстие должно быть на 2-3 см больше, чем диаметр трубы, лучше шаблон сделать сразу с этим запасом.

Далее выбирается место для выхода вентиляции – в идеале оно должно находиться недалеко от конька крыши, между стропилами, в соответствии с местом расположения всей вентиляционной системы.

Шаблон прикладывается к кровельному материалу, обводится маркером – разметка перенесена.

Шаблон обводится маркером

Шаг 2. Далее в рамках нанесенной разметки на кровельном материале высверливается отверстие. Сквозь него вводится полотно режущего инструмента. Далее по нанесенной разметке вырезается отверстие под узел прохода.

Сверлится отверстие

Теперь можно приступать к резке

Вырезается отверстие под узел прохода

Шаг 3. Сквозь изготовленное отверстие удаляются и другие материалы, находящиеся под кровлей. Это утеплитель, гидроизоляционный материал, части обрешетки.

Чтобы было работать удобнее, снова используется старый шаблон, при помощи него разметка наносится уже непосредственно на эти материалы. Если конструкция крыши позволяет, то часть кровельного материала для упрощения работы можно пока снять.

Также разметка может наноситься по контуру присоединительного фланца.

Вырезается часть обрешетки

Вырезаются части других материалов кровельного пирога

Готово, теперь можно приступать к следующему этапу

Шаг 4. Края присоединительного фланца промазываются тонким слоем герметика.

Края фланца промазываются герметиком

Шаг 5. Присоединительный фланец заводится под гидроизоляционный материал. Последний фиксируется за счет небольших пластиковых штырьков – гидроизоляция просто накалывается на его края.

Фланец заводится под гидроизоляцию

Гидроизоляция накалывается на пластиковые штырьки

Шаг 6. Саморезами фланец фиксируется на стропилах или обрешетке кровли. Крепление также может производиться и изнутри кровли на стропила или обрешетку снизу.

Фланец прикручивается саморезами

Процесс фиксации фланца

Шаг 7. Далее лист кровельного материала с вырезанным отверстием возвращается на место, а на место отверстия накладывается нижний элемент узла прохода (колпак). Он соединяется с ранее установленным фланцем и кровлей при помощи саморезов.

Фиксация колпака

Шаг 8. Производится установка самой вентиляционной трубы. Некоторые модели оснащены небольшим строительным уровнем для удобства выравнивания этой детали конструкции.

Установка вентиляционной трубы

Труба выравнивается с помощью встроенного уровня

Шаг 9. Труба фиксируется к колпаку при помощи кровельных саморезов, вкрученных по периметру основания. У этой модели всего требуется вкрутить 6 штук. Метки для них нанесены еще в заводских условиях.

Фиксация трубы кровельными саморезами

Видео – Монтаж узла прохода вентиляции

Видео — Монтаж вентиляционного выхода

Монтируем узел вентиляции на мягкую кровлю

По большому счету процесс обустройства УП на такой кровле не особо отличается от предыдущего варианта, но здесь есть свои нюансы.

Шаг 1. На выбранное место на мягкой кровле наносится разметка. Ее можно нанести, обведя изнутри пластиковый колпак нижней части системы. Для нанесения разметки используется маркер.

Размечается место установки колпака

Шаг 2. При помощи сверла большого диаметра создается отверстие в материале мягкой кровли на нанесенной линии.

Сверлится отверстие

Шаг 3. Далее по внешней границе разметки вырезается отверстие нужной формы под узел прохода.

Вырезается отверстие

Отверстие под узел прохода вентиляции

Шаг 4. С края колпака узла прохода снимается защитная лента – оголяется липкий слой, который обеспечит герметичность соединения элемента с кровельным покрытием.

Снятие защитной ленты с колпака

Шаг 5. Колпак устанавливается на предназначенное ему место, закрывая собой получившееся ранее отверстие.

Установка колпака

Шаг 6. По периметру колпак прикручивается в материалу мягкой кровли при помощи саморезов.

Фиксация колпака

Шаг 7. Производится установка самой трубы на установленный ранее колпак.

Установка трубы вентиляции

Шаг 8. Труба выравнивается при помощи строительного уровня, предусмотренного на ней, или же обычного.

Далее нужно выровнять вентиляционную трубу

Шаг 9. По периметру труба прикручивается к колпаку при помощи кровельных саморезов. Монтаж завершен.

Прикручивание трубы к колпаку

Видео – Монтаж УП на мягкую кровлю

Как сообщают кровельщики-профессионалы, неправильно смонтированный узел может стать причиной возникновения протечек в двух случаях из десяти. Поэтому к проведению работ по его установке нужно относиться со всем вниманием и не пренебрегать использованием герметизирующих составов.

Узел прохода вентиляции через кровлю: варианты и правила сооружения

Узел прохода вентиляции через кровлю: виды и особенности монтажа

Вывести трубу на крышу — эта задача на первый взгляд кажется не особенно сложной. Но на практике узел прохода вентиляции через кровлю следует выполнять очень тщательно и с соблюдением всех технических требований.

Только при этом условии целостность кровельного пирога будет сохранена должным образом, а вентиляция станет работать эффективно.

Требования к месту прохода

Разумеется, в месте, где вентиляционная или любая другая труба проходит сквозь кровлю, необходимо обеспечить достаточную герметичность, чтобы влага не попадала внутрь здания. В то же время этот узел не должен препятствовать стеканию осадков с поверхности крыши. Еще один важный момент — наличие надежной теплоизоляции.

Сверху трубу следует защитить от проникновения влаги с помощью дефлектора. К протяженности вентиляционной трубы предъявляют определенные требования, призванные обеспечить достаточную тягу внутри конструкции, хотя они и не так строги, как нормы для дымоходов.

Нередко воздухообмен через вентиляцию обеспечивается принудительно, с помощью вытяжного вентилятора, который также устанавливают возле узла перехода. Этот механизм следует также надёжно защитить от воздействия осадков и других природных факторов. Кроме того, в обязательном порядке необходимо обеспечить заземление электроприбора.

Совет

Неправильный монтаж этого узла нередко становится причиной плохого удаления осадков с поверхности, что может привести к скорому повреждению кровельного материала. Много неприятностей может вызвать вентиляционный канал многоквартирного дома, если он выходит на кровлю поперёк ската.

Помимо самого узла прохода вентиляционного канала через кровлю могут понадобиться дополнительные элементы, которые защищают конструкцию от осадков, улучшают отведение влаги и т.п.

Гораздо лучше, если узел расположен вдоль ската, так он будет создавать меньше препятствий для стекания воды. Оптимальным положением считается расположение крупного узла перехода вдоль конька.

Этот вариант избавляет от необходимости монтажа дополнительных элементов, уменьшающих сопротивление вентиляционной трубы схождению осадков.

Серьёзной ошибкой монтажа считается положение, при котором передний фартук оказывается под кровельным листом. Фартук — это конструкция, обеспечивающая герметичное прилегание кровли к стенкам трубы. Если нижняя деталь фартука заведена под кровлю, в зазор станет стекать вода, попадающая в кровельный пирог и затем в чердачное пространство.

Принципы установки узла перехода вентиляционных систем могут быть использованы и для монтажа других аналогичных устройств, например, дымоходов

Отсутствие теплоизоляционного слоя способствует появлению разницы температур, которое способствует образованию конденсата на поверхности вентиляционных труб. Со временем эта ситуация может привести к повреждению материала конструкции, образованию плесени, окислов, ржавого налета и т.п.

Наружную часть вентиляционной трубы, выступающую над крышей, необходимо защитить колпаком-дефлектором от проникновения влаги и осадков

В старых вентиляционных каналах обычно предусмотрена так называемая “выдра” — утолщение, которое позволяет нагретому воздуху немного остыть перед выходом на крышу. В результате перепад температур воздуха и кровельных коммуникаций будет меньше, что понизит вероятность выпадения конденсата.

В современных домах используют фартуки, с помощью которых прореху между трубой и кровлей закрывают полностью герметично. Разрезы для установки фартуков при этом формируют с помощью болгарки. Утепление металлических и пластиковых труб может быть выполнено с помощью минеральной ваты или другого подходящего материала.

Для круглого вентиляционного канала лучше выбрать промышленную модель узла перехода, поскольку сделать такое устройство самостоятельно будет непросто

Иногда для этих целей используют деревянный или металлический короб.

Проектируя вентиляционную систему, следует сразу же обдумать вариант обустройства прохода через кровлю.

Обратите внимание

Специалисты отмечают, что трубу с прямоугольным или квадратным сечением вывести наружу гораздо проще, чем круглую конструкцию.

Чтобы обеспечить достаточно плотное примыкание вентиляционной трубы к материалу кровли, обычно используют квадратную гильзу, которую надевают сверху на трубу. Выводить вентиляцию над крышей можно практически на любую удобную высоту. Особых требований в отношении пожарной безопасности здесь тоже нет.

Узел прохода вентиляции и дымохода через кровлю выполняется после монтажа вентиляционной системы, но до устройства кровельного пирога и укладки покрытия

Однако при этом необходимо обеспечить достаточную длину конструкции, чтобы узел прохода был надежно закреплен ко всем элементам кровли. Обратить внимание стоит и на расстояние между краем трубы и закрепленным над ней дефлектором. Оно должно быть настолько большим, чтобы воздушные массы, проходящие через вентиляционный канал, могли свободно перемещаться.

Проведение работ по жесткой кровле

Для обустройства узла прохода вентиляционного канала через крышу, покрытую жесткими кровельными материалами (черепица, ондулин, профнастил и т.п.) используют квадратную конструкцию типа песочницы, заполненную теплоизолирующим материалом. На ней должна быть выполнена небольшая отбортовка, чтобы предохранить теплоизоляцию от контакта с влагой, попавшей непосредственно на трубу.

Вокруг металлической прямоугольной гильзы необходимо установить четыре детали фартука, которые в итоге охватят линию примыкания трубы к кровле со всех сторон.

Сначала устанавливают нижнюю деталь, затем монтируют боковые, после этого можно ставить элемент фартука сверху. Горизонтальную часть детали фартука, расположенную выше остальных, следует завести под кровельный материал.

Остальные, т.е. боковые и нижний элементы, монтируют поверх кровли.

Перед началом монтажа промышленного узла перехода вентиляции через кровлю рекомендуется изучить устройство этого элемента и учесть рекомендации производителя

Галстуком называют длинный кровельный желоб, который должен быть предусмотрен кровельной конструкцией. Довольно часто при монтаже узла вентиляционного прохода удается обойтись без такого элемента. Чтобы уточнить этот момент, рекомендуется проконсультироваться у опытного кровельщика.

Фартук можно приобрести готовый, но такую конструкцию несложно изготовить самостоятельно. Для этого используют оцинкованную кровельную жесть толщиной 0,5 мм. Нежелательно использовать более толстый кровельный материал, поскольку его будет сложнее согнуть, чтобы придать необходимую форму.

Перепад температур воздуха внутри и снаружи вентиляции может привести к выпадению конденсата внутри конструкции, поэтому рекомендуется утеплить часть вентиляционного канала

Но и тонкую жесть для этих целей брать не следует, поскольку она не обладает достаточной надежностью. Размер фартука должен соответствовать размерам волны материала, который использован для кровли. Для монтажа узла перехода под металлочерепицу вертикальную часть фартука изготавливают длиной как две кровельные волны, а горизонтальную часть- по трехкратной длине волны.

Эти размеры призваны создать достаточно большой заход фартука на горизонтальную плоскость трубы и наклонную плоскость покрытия, чтобы предотвратить попадание под материал кровли даже случайных брызг.

Важно

Фартуки также монтируют с нахлестом устанавливаемого сверху элемента на расположенную ниже деталь.

Оптимальным считается перекрытие элементов равное ширине одного из них, но такая позиция достижима не всегда.

Так, нахлест верхнего и боковых элементов фартука будет скрыто под материалом кровли, здесь сложно установить детали в правильной позиции. Но с наложением нижнего и боковых частей фартука такая проблема отсутствует, рекомендуется точно выдержать необходимые размеры.

Если есть необходимость, размеры деталей фартука после монтажа можно откорректировать с помощью ножниц по металлу. Отбортовку следует выполнять только для верхнего и боковых элементов. Для нижнего такой корректировки не нужно, поскольку влага с него сходит на скат крыши и, возможно, на галстук.

Если узел перехода для вентиляционного канала установлен правильно, то подкровельное пространство будет надежно защищено от осадков и воздействия влаги

Этот элемент может быть установлен поверх кровли, чтобы оптимизировать удаление влаги.

В такой ситуации на нижней детали фартука следует сделать небольшой изгиб в сторону галстука. Кроме того, понадобится нижняя отбортовка.

Если же установка галстука не предусмотрена конструкцией, то нижняя отбортовка на фартуке не нужна, однако выпуск для влаги следует сделать больше.

Обустройство перехода по мягкой кровле

Кровельные конструкции под мягкую кровлю имеют некоторые особенности, которые отражаются на порядке монтажа вентиляционного прохода. Скаты на такой крыше обычно выполняют с небольшим уклоном. Низскоскатную кровлю чаще всего покрывают мягкими материалами.

При монтаже узла прохода часть, развернутую к коньку крыши, заводят под лист кровельного материала, чтобы влага не попадала в зазоры и не повредила утеплитель

Хотя крыша и считается низкоскатной, все же некоторый минимальный уклон она имеет.

Перед началом работ по монтажу вентиляционного перехода следует выяснить, в какую именно сторону наклонена крыша.

Если по жесткой кровле узел прохода устанавливают до начала кровельных работ, то в этой ситуации нужно сначала выполнить раскатку основной площади кровельного ковра.

Совет

После этого делают тепловой узел и устанавливают теплоизоляционные материалы. Дальнейшие действия зависят от формы узла кровельной проходки. Для элемента с круглым сечением понадобится установить только две детали, а вот узел квадратной конфигурации монтируют с помощью четырех компонентов.

Вместо жестких фартуков, которые были описаны выше, здесь понадобятся отрезки наплавляемого кровельного материала. Их закрепляют на кровле и на узле прохода. Процесс закрепления начинают снизу, затем — от середины к краям, после этого крепят верхнюю часть накладки.

К высоте установки вентиляционных труб над уровнем кровли предъявляют аналогичные требования, как для монтажа дымоходных каналов.

Проще говоря, высоту стояков вентиляции принимают равной высоте дымоходов

Отдельные элементы устанавливают подобным образом: сначала нижний, затем боковые, завершают монтаж закреплением верхней накладки.

Разумеется, все эти детали должны иметь некоторый перехлест, но требования к его размерам не такие строгие, как при монтаже прохода под жесткий кровельный материал.

Низкий уклон ската не создает бурных потоков влаги, она будет стекать постепенно, поэтому значительный нахлест в этой ситуации и не нужен. Но низкая скорость потока зимних осадков, сходящих по крыше, может создать другую проблему. В местах соединения материал кровли может расслоиться при длительном контакте с влагой.

Мягкие кровельные материалы обычно кладут на скаты с небольшим уклоном.

В любом случае следует учесть направление наклона скатов

Чтобы предотвратить такую ситуацию, следует обратить особое внимание на качество монтажа гибкой кровли, точно соблюсти все требования технологии укладки.

Говоря упрощенно, кровельный лист следует правильно разогреть и надежно прижать. При этом можно использовать методику прихлопывания или применить специальный валик для прикатывания гонта.

Прихлопывают лист с помощью рукавицы, в которую вложена кожаная вкладка. Валик больше подходит для работы по тонким кровельным материалам. Если используется многослойный материал, монтаж большого узла выполняют обычно с помощью двухслойных накладок.

ЧИТАТЬ ТАКЖЕ:  Дымоход для бани своими руками: пошаговое руководство, устройство для дровяной печи, как правильно сделать монтаж через потолок, схема установки из кирпича и печной трубы – всё о банях

Для маленького элемента можно использовать только один слой. Круглый проход малого диаметра оформляют двумя большими накладками с горизонтально отогнутой «юбкой». Сначала монтируют нижний элемент, потом — верхний. В процессе монтажа лист разогретого материала нужно слегка подтягивать, чтобы обеспечить надежный охват вентиляционной коммуникации и необходимый перехлест.

Особенности монтажа типовой конструкции

Узлы проходки вентиляционных коммуникаций промышленного производства выполняют в соответствии с требованиями ГОСТ-15150. Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока должна быть в пределах 60%.

Место прохода вентиляционной трубы через кровлю обычно имеет квадратную конфигурацию, это нужно учитывать, выбирая форму воздуховода и тип узла перехода

Для расчета узла прохода следует учитывать такие показатели, как угол уклона ската и расстояние от элемента до конька крыши. Типовой узел перехода может быть выполнен в следующих вариациях:

  • с кольцом для конденсата или без него;
  • с утепленным или обычным клапаном или без клапана;
  • с ручным или механическим управлением для клапана;
  • с защитой от искр или без таковой и т.п.

Перечисленные опции могут варьироваться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система работает стабильно и не нуждается в постоянной регулировке. Возможно также изготовление узла проходки под заказ.

Типовые узлы проходки через кровлю, выполненные на промышленных предприятиях, очень разнообразны, их выбирают в зависимости от размеров трубы и характеристик крыши

Конструкции этого типа выполняют из полимеров, нержавеющей стали толщиной 0,5-0,8 мм и из черной стали на 1,5-2 мм. Сечение готового узла перехода может быть круглым, овальным, квадратным или прямоугольным. Конкретную модель выбирают в зависимости от типа кровельного материала и параметров вентиляционной трубы.

Хотя узлы прохода зарубежного производства обычно отличаются высоким качеством, они не всегда адаптированы для местных климатических условий, поэтому не помешает внимательно изучить предложения отечественных производителей. Их обычно маркируют следующим образом:

  • буквы УП с индексом от 1 до 10 указывают на конструкцию без конденсаторного кольца и клапана;
  • индексами от 2 до 10 обозначены устройства с ручным клапаном, кольцо отсутствует;
  • обозначение УПЗ присваивают устройствам со специальной площадкой под исполнительный механизм для клапана, который предусмотрен конструкцией.

В комплектации готовых моделей узлов перехода имеются закладные болты и гайки, которые крепятся к деревянным конструкциям, стаканам из железобетона, предназначенным для установки. Для теплоизоляции успешно используется минеральная вата, которую рекомендуется защитить слоем стеклоткани.

Если необходимо установить вентиляционный узел с защитным клапаном, следует обратить внимание на предназначенный для него патрубок. К нижнему фланцу этого элемента должен быть прикреплен клапан. Верхний фланец предназначен для фиксации положения воздуховода. В качестве крепежа для расчалок используют хомуты и кронштейны.

Чтобы дополнительно защитить вентиляционный стояк от воздействия влаги, нужно использовать юбку. Сборник конденсата приваривают к патрубку. Он предназначен для удаления влаги из воздушных масс, которые перемещаются по вентиляционному каналу. Для управления клапаном используют механический узел, который следует установить на предназначенной для него полочке.

Обратите внимание

Этот элемент не стоит устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех элементов проходки. Типовые модели узлов обычно монтируют перед началом кровельных работ: сначала монтируют воздуховоды вентиляционной системы, затем проход, а кровлю ставят после этого.

Рекомендуется по окончании работ провести герметизацию всех стыков, в том числе места примыкания элементов узла к кровельному покрытию. Для этого следует:

  • очистить поверхности трубы и кровли от загрязнений;
  • заклеить нижнюю часть воздуховода и прилегающий участок кровли фольгированной бумагой;
  • заполнить отверстия герметизирующим составом.

Эти меры помогут защитить проходку от влаги и создать дополнительную теплоизоляцию конструкции.

Выводы и полезное видео по теме

Ролик, демонстрирующий монтаж узла прохода трубы вентиляции через кровельную систему, позволяет составить представление об особенностях работ этого типа:

Установку этого важного элемента выполнить не слишком сложно. Но нужно точно соблюсти требования технологии монтажных работ, чтобы предотвратить задержание влаги на поверхности кровли и ее проникновение под покрытие.

Узел прохода вентиляции через кровлю: особенности и правила размещения

Узел прохода вентиляции через кровлю: виды и особенности монтажа

При постройке зданий и домов стоит четко продумать порядок и конструкцию вентиляции, отвечающую за выведение загрязненного воздуха из помещений и приток чистого воздуха. Проектирование вентиляционных труб подразумевает выход трубы на улицу через крышу.

Место границы воздуховода и кровли принято называть узлом прохода. Он может быть по-разному оборудован применительно к установленной схеме выведения воздуха.

Безошибочно размещенный узел прохода вентиляции через кровлю отвечает за отсутствие проникновения влаги внутрь и трудностей при эксплуатации вентиляции.

Общая схема устройства вентиляции с проходом через кровлю

Понятие и типы

Устройство прохода трубы вентиляции – это участок на площади крыши, где воздушная труба выводится наружу. При установке приходится нарушать опорные элементы крыши, кровельный материал. Поэтому следует обеспечить надежное ограждение от воздействия воды.

Вентиляционные выходы Vilpe

Относительно структуры крыши и имеющейся разновидности вентсистемы отверстия для труб возможно сделать в разной форме:

  • квадратные;
  • овальные;
  • круглые;
  • прямоугольные.

Можно разнообразить этот список другими геометрическими типами.

Участок прохода предполагает употребление проходок для отвода труб. Они классифицируются на разные категории:

  • Клапанного или бесклапанного вида. Приспособление с клапаном имеет заслонку, отвечающую за закрытие отвода. Клапанные приспособления находят применение на крышах помещений, для которых характерно непостоянство работы вентиляции. Бесклапанные устройства размещаются на крышах частных владений. Они гораздо дешевле.
  • С утеплением или без утепления. Приспособления с утеплением характеризуются наличием термоизоляционного слоя, который может быть выполнен из стекловаты или базальта. Этот слой позволяет уменьшить разность температур с внутренней и внешней стороны помещения, что сказывается на снижении конденсата. Утепленные проходки применяются в том случае, если требуется выставить воздушный канал на далеком расстоянии от конька. Неутепленный вид употребляется для областей с умеренным климатом и для вентсистем, предполагающих размещение недалеко от конька.
  • Автоматические и механические. Эти устройства отличаются между собой типом управления. Механические подразумевают оснащение тросом для выполнения регулировки движения воздуха. Автоматические проходки работаю под управлением контроллеров электронного типа.

Узел прохода вентиляции имеет другую схему обустройства при сравнении с трубой для отвода дыма. Для оборудования дымохода надо обеспечить вокруг трубы присутствие материалов, не подвергающихся горению.

Это связано с тем, что в трубе величина температуры достигает около 800°С.

Труба вентиляции не подразумевает обустройство огнезащитными материалами вследствие того, что температура внутри трубы примерно такая, как в помещении.

Виды маркировки

В настоящее время выпускается 11 разновидностей узлов вентиляции для различных типов кровельного материала. Известны узлы прохода для нестандартных схем расположения воздуховодов. Маркируя конструкцию, используются буквенные и числовые комбинации. Они характеризуют наличие определенных элементов:

  • Обозначение УП свидетельствует о названии – узел прохода;
  • Комбинация УП 1 и наличие цифры 01-10 означает стандартный размер узлов, которые не снабжены клапаном и конденсатным кругом.
  • Сочетание УП 2 и наличие цифры 01-10 означает типовой размер узлов с клапаном, но с отсутствующим конденсатным кольцом.
  • Сочетание УП 3 и цифры 11-20 свидетельствует о стандартных размерах узлов, имеющих клапан и конденсатное кольцо.

При выборе типа узла следует ориентироваться на климатические условия эксплуатации, установку аэратора, конструкцию, вид кровельного материала.

Сборка и наладка узлов прохода

Проход через кровлю вентиляции оборудуется после того, как завершены операции по созданию воздухообменной схемы здания. При обустройстве нужны инструменты и приспособления:

  • проходка;
  • уплотняющий элемент, который состоит из резины или силикона;
  • силиконовый герметик;
  • шуруповерт;
  • дрель;
  • шурупы.

Сборка обычного узла производится по следующему плану:

  • Определяется участок выведения воздушных труб. По требуемым нормам нужно размещать вентиляционные каналы выхода промеж стропил и на ближайшем расстоянии к коньку.
  • Осуществляется разметка отверстия. Для этого можно воспользоваться маркером или картонной выкройкой. Размер отверстия должен быть больше диаметра воздуховода на 20-30 мм.
  • Проводится вырезание отверстия. На размеченном участке проделывается отверстие, предполагающее изъятие утепляющего и пароизоляционного материала крыши. Еще следует убрать обрешеточные детали, гидроизоляционный слой. Металлическая кровля подразумевает использование дрели, ножовки и ножниц по металлу. Воспользовавшись этими инструментами, сначала просверливаются щели, а потом вырезается круг.
  • Установка кровельной походки. Она располагается на трубе над поверхностью крыши. На трубу помещаются слои гидро- и пароизоляционного материала, которые приклеиваются строительным скотчем или герметиком. Применение резинового уплотнителя позволяет плотно закрепить проходку на кровле. В случае твердой кровли крепление обеспечивается саморезами. А если крыша имеет мягкое покрытие, то уплотняющий элемент клеится герметиком.
  • Надевание защитного зонтика на оголовок, чтобы предотвратить проникновение в трубу осадков, птиц, мусора.

При правильном размещении узла прохода отсутствуют впадины вокруг него. При наличии таких впадин в зимнее время года возможно образование снегового кармана, способствующего проникновению талой воды под кровлю.

Рекомендации по монтажу на разных видах кровли

Бывают ситуации, когда применение стандартного узла невозможно, так как воздуховод надо установить высоко над поверхностью или используется кровля с профилированной поверхностью. Рекомендуется в таких ситуациях использование дополнительных приспособлений:

  • Металлическая втулка с опорной деталью, которая предполагает вспомогательное отверстие под нее. Гидроизоляция подкладывается под опору, а резиновое уплотнение будет находиться под кровлей.
  • Длинные воздуховоды снабжают вспомогательной накладкой из материала, имеющего свойства устойчивости к действию воды.
  • Широкие трубы с большим весом укрепляют растяжками, изготовленными из троса или проволоки, или подпорками.
  • При наличии конструкции крыши, сделанной из бетона, следует в участки для размещения проходки устанавливать плиты из бетона с уже выполненными отверстиями под трубу.
  • Требуется дополнительная герметизация узлов прохода при наличии кровли из металлочерепицы. Для этого можно применить фольгированное покрытие для закрытия стыков с кровлей.

Различные виды покрытия крыши предполагают отдельную схему обустройства зла прохода. Поэтому насчитывается много вариантов размещения прохода воздуховода.

При выводе вентиляционной системы на улицу многие начинают искать ответ на вопрос — что такое узел прохода в вентиляции и как его обустроить. Ведь правильное расположение и укрепление этого участка позволит избежать многих проблем в будущем.

Узел прохода вентиляции через кровлю

Узел прохода вентиляции через кровлю: виды и особенности монтажа

Вентиляционные системы зданий нуждаются в точке вывода отработанного воздуха или ввода свежей приточной струи. Места прохода воздуховодов сквозь перекрытие или кровлю здания должны быть оформлены соответствующим образом и обеспечивать:

  • Герметичность соединения, отсутствие протечек дождевой или талой воды.

  • Отсутствие конденсата на металлических частях устройства.

  • Свободный проход необходимого количества воздуха.

  • Для комплексного решения этих вопросов применяются унифицированные узлы прохода (УП), конструкция которых оптимальным образом соответствует выдвигаемым требованиям.

    Узел прохода – это сварная металлоконструкция, представляющая собой патрубок круглого сечения, оснащенный с двух торцов фланцами для присоединения к воздуховодам, имеющая основной (опорный) фланец, служащий основным крепежным узлом конструкции, опционально оборудованный клапаном и специальным кольцом для отвода конденсата. В зависимости от условий эксплуатации применяется тот или иной вид УП, максимально отвечающий требованиям конструкции системы.

    Разновидности

    Узлы прохода имеют разные модификации. Устройства основного назначения:

    Наличие клапана Способ управления клапаном Наличие кольца для сбора конденсата
    УП 1 нет нет
    УП 2 есть ручной есть
    УП 3 есть механический есть
    УП 4 есть ручной утепленный есть
    УП 5 есть механический утепленный есть

    Основное различие между всеми типами заключается в наличии клапана и способе управления им – вручную или автоматически. Кроме того, имеются утепленные клапаны.

    Они исключают возможность обледенения, при котором в нужный момент клапан не сработает.

    Выбор того или иного типа УП осуществляется на стадии проектирования, при этом учитываются климатические, температурные условия местности, назначение здания, особенности вентиляционной системы и т.д.

    Примечание! Кольцо для сбора конденсата может присутствовать или отсутствовать на любом типе УП в зависимости от конкретной модели. Электродвигатель для привода клапана в комплект поставки не входит и приобретается отдельно.

    Применение

    Узлы прохода используются в системах естественной или принудительной вентиляции зданий общего назначения. На них устанавливаются стальные воздуховоды круглого сечения.

    Основное место использования УП – крыша здания, но, при большой этажности и высоте воздуховодов часто используют УП как межэтажные опорные узлы, служащие для поддержки вертикального участка воздуховода и снятия нагрузки с вентиляционных патрубков.

    В зависимости от условий региона и от назначения здания выбирается определенный тип УП, имеющий максимально подходящие для данного участка параметры – клапан с ручным или механическим управлением, кольцо для сбора конденсата, утепление и т.д. Выбор определенной модели УП производится во время проектирования, но при изменениях состава вентиляционной системы или иной необходимости замена УП на более подходящий особых проблем не вызывает.

    Особенности монтажа

    Узлы прохода монтируются на специальные железобетонные стаканы с вмонтированными анкерами, которые проходят через крепежные отверстия в опорном фланце узла прохода и фиксируются гайками.

    Под верхним фланцем устанавливается специальный хомут, к которому прикрепляются концы расчалок, дополнительно усиливающих устойчивость конструкции, препятствующих расшатыванию и появлению протечек.

    Железобетонный стакан служит для компенсации угла наклона кровли – его площадка под установку УП всегда горизонтальна.

    Для утепления используется минеральная вата, поверх которой укладывается слой стекловаты. Особым пунктом становится гидроизоляция узла, исключающая проникновение влаги в утеплитель, попадание на электродвигатель и на металлические детали, поскольку они в значительной степени подвержены коррозии.

    Использование узлов прохода вентиляции обусловлено эксплуатационными требованиями вентиляционной системы, а также необходимостью надежного герметичного прохода сквозь перекрытия или кровлю зданий. Разработка унифицированных узлов, готовых к использованию и имеющих стандартные размеры, позволяет решать проблему более качественно, быстро и надежно.

    Выбор того или иного узла производится во время проектирования здания, первичный монтаж производится при постройке, но изменение условий вентиляции, перевод помещений на другой тип деятельности или оборудования могут потребовать замены узла прохода, что осуществляется достаточно просто. В конструктивном отношении УП вполне надежное изделие, выход из строя которого может случиться лишь в исключительных ситуациях или при неправильной эксплуатации.

    Заказать узлы прохода вентиляции можно через наш сайт , либо по телефону 8-800-200-02-85

    Особенности монтажа узла прохода вентиляции через кровлю

    Узел прохода вентиляции через кровлю: виды и особенности монтажа

    Вентиляция мансардного помещения, как и всех остальных помещений в доме, является очень важным моментом для поддержания комфортного микроклимата. И для того, чтобы наиболее качественно обустроить систему вентиляции, совершенно необходим такой элемент, как узел прохода вентиляции через кровлю.

    Содержание

    Что представляет собой узел прохода вентиляции через кровлю для мансарды

    В целом, узлы прохода, предназначенные для мансардных крыш, ничем не отличаются от аналогичных устройств для всех других видов крыш. Важно здесь учитывать характер крыши, угол ее наклона, а также вид и толщину материала, из которого мансардная крыша изготовлена.

    Узлы прохода представляют собой проемы в перекрытиях. В эти проемы устанавливают алюминиевые трубы, которые размещаются непосредственно на кровле здания.

    Так как вентиляционных узлов сегодня довольно много разновидностей, то и узлов прохода также выпускается нескольких видов. В частности, все предлагаемое на строительном рынке их многообразие можно условно поделить на такие:

    • Узлы бесклапанного типа;
    • Узлы, оборудованные воздушными клапанами с автоматическим управлением;
    • Узлы, оборудованные воздушными клапанами с ручным управлением;
    • А также узлы с дополнительными утепляющими элементами.

    Основные виды узлов прохода вентиляции через кровлю.

    Учитывая, что разновидностей кровли для мансард сегодня также немало, узлы бывают еще и:

    • С квадратным сечением;
    • С прямоугольным сечением;
    • С овальным сечением;
    • И с идеально круглым сечением.

    Разновидности узлов прохода вентиляции через кровлю.

    При всем своем многообразии, в конструктивном плане общий вид всех узлов прохода через кровли включает в себя патрубок, который вставляется в мансардную кровлю через специальное монтажное отверстие. Через этот патрубок и выходят вентиляционные воздуховоды. Сам узел можно смонтировать или непосредственно в кровельный материал, или в специальный стакан.

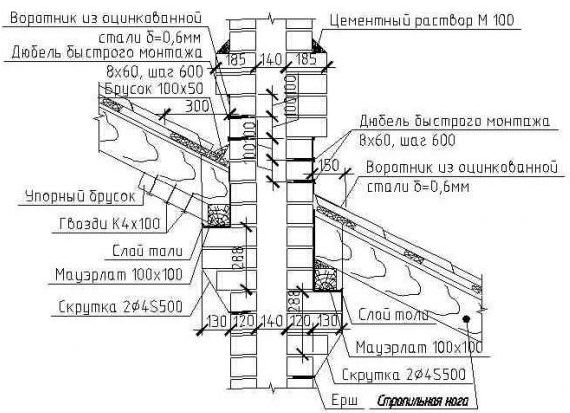

    Устройство прохода трубы через кровлю.

    Прежде всего, необходимо смонтировать основу, в которую затем и помещается патрубок узла. Для повышения надежности всей конструкции ее усиливают при помощи фланцевых креплений и опор.

    Узел прохода вентиляции и дымохода через кровлю выполняется после монтажа вентиляционной системы.

    Важно

    В случае если монтаж проводится через профилированный кровельный настил, то элементы этого настила можно использовать в качестве крепежных элементов.

    Впрочем, здесь нужно принимать во внимание надежность крепления самих элементов настила. Однако и злоупотреблять таким подходом не рекомендуется.

    Здесь работает следующее правило: чем больше имеет толщину сам профилированный лист – тем будет надежнее и крепление.

    Место прохода вентиляционной трубы через кровлю.

    Этапы монтажа узла прохода.

    Дополнительную защиту от влаги могут обеспечить специальные юбки, которые будут скрывать места стыков. Если узел снабжается автоматизированным клапаном и предусматривает внутри электропроводку, то ее совершенно необходимо скрыть внутри специальных защитных коробов. В противном случае во время дождя или схода талого снега не избежать короткого замыкания.

    Если узел перехода для вентиляционного канала установлен правильно, то подкровельное пространство будет надежно защищено от осадков и воздействия влаги

    Выводы

    Как показывает практика эксплуатации мансардных помещений, узел прохода – достаточно важный элемент вентиляционной системы, пренебрегать которым явно не стоит. При его монтаже очень важно правильно подобрать тот или иной тип узла. Если самостоятельно с этим справиться затруднительно, то рекомендуется обратиться к специалистам.

    Монтаж узла также потребует учета множества самых разных факторов и мелочей. Расчетную работу нужно проводить, учитывая массу параметров. В этом случае, как правило, без помощи профессионалов также не обойтись.

    Узел прохода воздуховода через кровлю: особенности, виды проходов вентиляции и особенности монтажа

    Узел прохода вентиляции через кровлю: виды и особенности монтажа

    Для построения жилого дома, коттеджа, закрытой беседки или даже бани понадобится маленькая деталь – установка системы вентиляции. Но как бы на первый взгляд ни казалось это маленькой деталью, сложность в этом есть, и немалая. Масштабность сложности придает то, что вся установка ведется через кровлю по окончании всех отделочных и строительных работ, как самого строения, так и крыши.

    Возможно, многие скажут почему бы не изменить порядок. Например, сначала провести проход вентиляции через кровлю, а потом закончить и саму крышу. Многолетний опыт доказывает все же обратное. Все профессионалы строительного дела в один голос будут утверждать, что такой порядок действий невозможен.

    Узел прохода через кровлю – это сложная металлическая конструкция. Узел прохода воздуховода нужен везде, где необходима циркуляция воздуха.

    Совет

    Помимо того, что он служит вентиляцией многим помещениям он также хорошо известен при строительстве шахт.

    Как все мы знаем, что в шахтах существует большая нехватка воздуха из-за того, что располагаются они глубоко под землей, а, значит, вентиляция в этом случаи обязательна.

    На производстве и среди строителей в профессиональных условиях воздуховод устанавливают посредством закрепления закладных и анкерных гаек, а также болтов в железобетонные стаканы.

    Почему только среди профессионалов? Потому что в домашних условиях сделать, таким образом, воздуходув будет очень затруднительно, поэтому увидеть такое выполнение монтажа, возможно, лишь на профессиональных стройках.

    Устройство и формы узлов проходов через кровлю

    Процесс установки самих узлов прохода вентиляции будет не таким уж и сложным, а сама конструкция до смешного проста. Без каких-либо технических описаний, конструкция – это труба с ободом.

    Обод нужен для плотного прилегания внешней трубы и ее внутренних элементов. Ну и, конечно, обод обеспечивает надежный и качественный крепеж.

    Воздуховод – это проход для воздуха, дыма или пара, смотря для чего его устанавливают, и какова его будущая роль.

    Формы прохода воздуховодов:

    • прямоугольные;
    • овальные;
    • квадратные;
    • круглые и т.д.

    Еще несколько веков назад для создания узла прохода использовали кирпич. Но этот способ уже давно ушел на самый дальний план и считается классикой. По-другому, специалисты такой узел из кирпича называют прямоугольным.

    Раньше такой дымоход являлся продолжением печи, сейчас же можно встретить его как уже отдельную единицу. Проводят его прямо от потолка сквозь крышу.

    Этот способ хоть и классика, и можно понастальгировать о том, что некогда так жили наши бабушки и дедушки, но встречается крайне редко из-за ряда недостатков.

    Минусы:

    • воздействие на кровлю;
    • сложное выполнение;
    • ухудшение изоляции кровли;
    • нарушение конструкции крыши;
    • дальнейшее неудобство в отделке и т.д.

    Единственный вариант, где еще и можно представить русский дымоход и каменную печь – баня.

    Выбор узла прохода через кровлю

    Многие производители рекомендуют для каждого типа кровли использовать индивидуальный узел прохода. Поэтому зачастую можно сразу в специализированном магазине проконсультироваться у продавцов и приобрести тот самый узел прохода, который вам порекомендуют.

    Это, безусловно, удобно, если человек решил возвести баню или дом своими руками, без помощи специалистов. Так сказать, можно убить два зайца одним выстрелом и купить кровельный набор: кровля и узел прохода воздуховода.

    Благодаря такой покупки можно в одиночку без лишних неудобств освоить профессию строитель и установить узел прохода воздуховода через кровлю без усилий и мук.

    Специализированные узлы прохода используются уже опытными кровельщиками. Специализированные узлы точно так же идут в ассортименте с кровельными материалами.

    Их главная особенность в том, что они оснащены продвинутыми современными системами контроля проходящих потоков воздуха. Такие узлы, несомненно, лучше и качественней, но и их установка тоже займет и время, и силы.

    Работать со специализированными узлами гораздо сложнее, нежели с обычными.

    Во всяком случае, не нужно попусту заморачиваться и тратить денежные средства впустую, а, значит прежде, чем покупать навороченный узел прохода воздуходува через кровлю, оцените его действительную надобность. Прежде всего все эти дымоходы и воздуховоды предназначены для выполнения одной функции, и поэтому особенная изощренность здесь ни к чему.

    Во всех имеющихся смыслах узел прохода так и остается всего лишь трубой с заглушкой для остановки работы. И только каждый человек пускай решает, будет она с различными суперпримочками или так и останется обычной трубой.

    Повлиять на выбор того или иного вида узла прохода для вентиляции могут такие факторы, как:

    • влажность;
    • температура воздуха внутри помещения;
    • загазованность;
    • запыленность и др.

    Установка узлов прохода воздуховода через кровлю

    От того, какой был выбран тип узла, будет полностью зависеть весь процесс по установке кровельной проходки. Весь процесс по установке будет приложен в виде инструкции к каждому купленному узлу.

    Если все выполнять согласно плану, то особых сложностей возникнуть не должно.

    Прежде чем приступить к работе определяем критерии: угла наклона кровельного ската, размеры площади под кровлей, толщина кровли, промежуток между проходкой и кровельным коньком.

    В общем изложении процесс по установке выглядит так:

    1. Смонтировать всю внутреннюю систему вентиляции (дымохода). Закрепить все имеющиеся трубы.
    2. Чтобы вмонтировать узел прохода нужно оставить часть трубы (20-25 см до кровли).
    3. На оставленном месте в окончание трубы вставляем трубу наименьшего размера около 10 см. Получившийся шов межу трубами необходимо тщательно герметизировать.
    4. В качестве герметика использовать лучше обычную сантехническую замазку или на крайний случай можно воспользоваться шпаклевкой.
    5. Все вышеперечисленное лишь подготовительные работы, а дальше уже начинается сама установка узла прохода через кровлю.
    6. В соответствии с размерами узла прохода нужно проделать отверстие в кровле.
    7. После того как кровля была освобождена, приступают к выпиливанию пространства куда и определится будущий дымоход. Стоит обратить внимание, что на большинстве упаковок узлов прохода помечены примерные размеры для установки, что значительно облегчает задание. Не придется «ломать голову» над вычетами.
    8. Монтируется узел прохода и приходит очередь самой трубы, которая и выводит дым или воздух на открытый воздух из помещения.
    9. Нужно помнить о безопасности, а, значит, все швы и стыки необходимо полностью плотно покрыть герметиками. Помимо этого, по ходу всей работы по монтажу нужно уделять внимание и кровли, и изоляции, да и крыши в целом. В идеале надо постараться не нарушить ничего.

    Вот такой монтаж узла прохода дымохода или воздуховода через кровли и предполагается. Если человек работает практически в одиночку, то желательно ознакомиться со всей имеющейся информацией и ни на шаг не отклоняться. В случае, когда что-либо не получается, можно обратиться к профессионалу. Удачи!
