Смотровая яма готова, бетон схватился, и теперь перед вами стоит самая ответственная задача — создать для нее надежное перекрытие. Ошибка в расчетах или технологии может обернуться катастрофой: провалившееся под колесом автомобиля перекрытие не только испортит машину, но и создаст серьезную угрозу безопасности.
В этом руководстве мы дадим готовые инженерные решения по выбору металла для любой ширины ямы и веса автомобиля. Вы получите проверенную технологию сварки каркаса и изготовления съемных щитов, чтобы быть на 100% уверенным в результате.

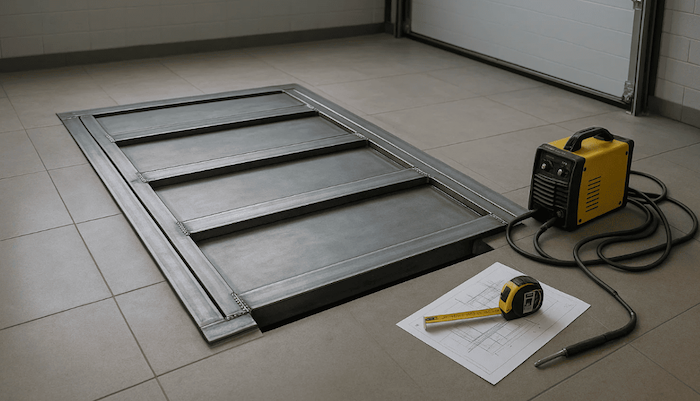

Шаг 1: Расчет и выбор металла — главный этап для безопасности
Надежность перекрытия смотровой ямы зависит от правильного выбора металлопроката. Конструкция состоит из двух основных элементов: неподвижного обрамления и съемных несущих элементов.
Обрамление ямы из уголка:
Стационарная рама служит основой для укладки съемных элементов и распределяет нагрузку по периметру ямы. Оптимальный выбор — равнополочный уголок:
- Для ям шириной до 100 см: уголок 63×63×5 мм.
- Для ям шириной свыше 100 см: уголок 75×75×6 мм.
Уголок монтируется заподлицо с чистовым полом, создавая опорную полку для укладки перекрытий.
Несущие элементы из швеллера:
Главную нагрузку от автомобиля воспринимают поперечные балки из швеллера, установленные на ребро. Швеллер обеспечивает максимальную жесткость при минимальном весе конструкции.

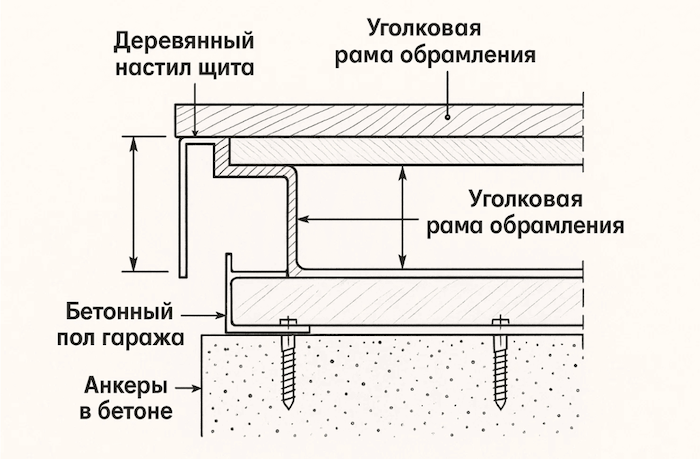

Принцип работы конструкции:
Нагрузка от колеса передается через настил на швеллер, работающий на изгиб. Швеллер опирается на уголковую раму, которая распределяет усилие по стенкам ямы. Правильно рассчитанная конструкция исключает прогибы и деформации.
Шаг 2: Сборка и сварка каркаса — пошаговая инструкция
Качество сварных соединений определяет долговечность всей конструкции. Каждый этап требует точного соблюдения технологии.
Изготовление рамы обрамления:
- Резка уголка в размер — отмеряем внутренние размеры ямы плюс двойная толщина стенки. Режем под углом 45° для аккуратных угловых соединений.
- Сборка рамы на ровной поверхности — выкладываем уголки, проверяем диагонали (разность не более 3-5 мм), фиксируем струбцинами.
- Сварка углов — провариваем стыки с внутренней и внешней стороны, зачищаем швы от шлака.
- Приварка анкеров — к нижней полке уголка привариваем анкерные стержни диаметром 12-14 мм длиной 150-200 мм с шагом 40-50 см.
- Контроль геометрии — проверяем плоскостность рамы правилом, при необходимости корректируем.
- Установка в опалубку — размещаем раму в опалубке перед заливкой стяжки так, чтобы верхняя полка была заподлицо с чистовым полом.
Изготовление несущих балок:
Швеллер нарезаем на куски, равные внутренней ширине рамы минус 10-15 мм для свободной укладки. Концы швеллера зачищаем от заусенцев, при необходимости привариваем подъемные петли из арматуры диаметром 10-12 мм.
Шаг 3: Изготовление съемных щитов — делаем удобно и практично
Съемные элементы должны сочетать прочность с удобством эксплуатации. Рассмотрим два проверенных варианта конструкции.
Деревянные щиты — легкость и простота
Каркас изготавливается из уголка 25×25×3 мм или 30×30×3 мм:
- Свариваем прямоугольную раму по размеру секции.
- Привариваем поперечные ребра жесткости с шагом 40-50 см.
- Настилаем доску-«сороковку» (40×150 мм), крепим саморезами снизу.
- Обрабатываем древесину антисептиком в два слоя.
Преимущества: малый вес (один щит размером 60×80 см весит около 15-20 кг), простота изготовления, возможность ремонта.
Металлические щиты — максимальная долговечность
Каркас из профильной трубы 40×20×2 мм:
- Свариваем раму с ребрами жесткости.
- Настил из рифленого листа толщиной 3-4 мм.
- Все сварные швы зачищаем и покрываем грунтом.
Преимущества: полная устойчивость к влаге, максимальная прочность, долговечность 20+ лет.
Важные детали изготовления:
- Ручки делаем утопленными в каркас, чтобы они не выступали над уровнем пола.
- Предусматриваем небольшие зазоры (3-5 мм) между щитами для температурного расширения.
- Острые кромки зачищаем напильником для безопасности.
Совет эксперта: «Перед укладкой досок в щиты обязательно обработайте их со всех сторон антисептиком и дайте высохнуть. А металлический каркас после сварки зачистите и покройте грунтом с содержанием цинка. Смотровая яма — зона повышенной влажности, и защита от гниения и коррозии здесь не менее важна прочности».
Особенности эксплуатации и обслуживания
Правильная укладка перекрытий:
- Швеллеры устанавливайте строго перпендикулярно длинной стороне ямы.
- Проверяйте, чтобы балки плотно лежали на опорных полках.
- Щиты укладывайте без зазоров между собой.
Вентиляция ямы: В одном из щитов предусмотрите вентиляционное отверстие диаметром 100 мм с заглушкой. Это предотвратит скопление влаги и газов.
Периодическое обслуживание:
- Ежегодно проверяйте состояние защитного покрытия.
- При обнаружении коррозии сразу зачищайте и подкрашивайте.
- Деревянный настил обновляйте антисептиком каждые 2-3 года.
Часто задаваемые вопросы
С каким шагом укладывать несущие швеллеры?
Для стандартной ширины ямы 80-100 см достаточно 3-4 швеллеров с шагом 25-30 см. При большей ширине количество балок увеличивается пропорционально. Главное правило — под каждым колесом автомобиля должно быть не менее двух швеллеров.
Можно ли заменить швеллер двутавром или профильной трубой?
Двутавр подходит, но его сложнее достать частному лицу. Профильная труба требует большего сечения — для замены швеллера №10 нужна труба 100×50×4 мм. Швеллер остается оптимальным выбором по соотношению прочность/цена/доступность.
Как обеспечить герметичность ямы при закрытом перекрытии?
Полная герметичность не нужна и даже вредна — яма должна «дышать». Достаточно минимизировать щели между щитами (до 3-5 мм) и предусмотреть управляемую вентиляцию через отверстие с заглушкой.
Заключение
Создание надежного перекрытия для смотровой ямы — задача, требующая инженерного подхода, а не только сварочных навыков. Правильный расчет металла на основе реальных нагрузок — залог безопасности на долгие годы.
Не экономьте на качестве металлопроката и тщательно защищайте все элементы от коррозии. Такой подход гарантирует создание по-настоящему надежной и удобной конструкции, которая прослужит десятилетия без проблем.
