Деревянные Перекрытия в Доме из Газобетона: Этапы Монтажа

Деревянные перекрытия в доме из газобетона: виды и монтаж

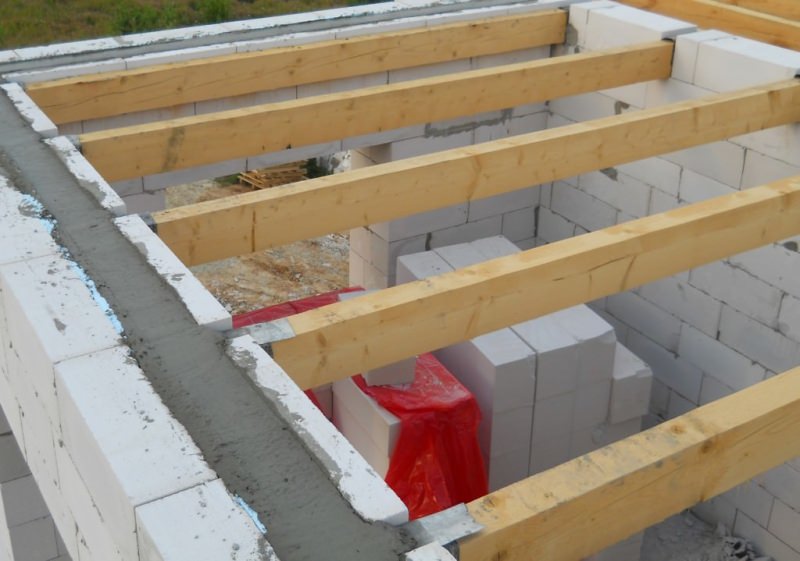

Балки перекрытия на стенах из газобетона

В последнее время очень много домов строится из газобетона. Этот легкий и энергоэффективный стеновой материал обладает доступной ценой, что и сделало его таким популярным. Но высокой прочностью он не отличается, поэтому приходится внимательно выбирать материалы для других несущих конструкций.

Именно поэтому деревянные перекрытия в доме из газобетона используются гораздо чаще, чем монолитные или панельные.

Преимущества деревянных перекрытий

Для разделения этажей и жилых помещений от чердаков и подвалов, применяются как деревянные, так и железобетонные перекрытия. Последние могут быть монолитными (заливными) или панельными (сборными). Они прочнее, надежнее, долговечнее, но как перекрытия для дома из газобетона используются редко.

Панельные перекрытия обладают и таким существенным преимуществом, как высокая скорость монтажа.

Но недостатков у них больше:

  • Большой вес железобетонных элементов создает слишком высокую нагрузку на несущие стены и фундамент;
  • Он же вынуждает использовать для укладки и транспортировки грузоподъемную технику, увеличивая стоимость монтажа;
  • На строительной площадке необходимо выделять площадку для складирования и хранения;
  • Плиты перекрытия выпускаются только определенных типоразмеров, что при сложной или нестандартной форме возводимого здания делает их использование невозможным.

Перекрытия из железобетонных плит

У монолитных перекрытий свои плюсы, главный из которых – возможность сделать плиту любой сложной формы. Но общая масса все равно остается слишком большой для хрупких газобетонных стен.

Да и сам процесс заливки очень долгий и трудоемкий, требующий неукоснительного соблюдения технологии, особенно температурного режима.

Чем длиннее пролет, тем больше должна быть толщина монолитного перекрытия

Деревянное перекрытие газобетонного дома лишено большинства перечисленных недостатков:

  • Оно не создает большой нагрузки на несущие конструкции здания;
  • Ему можно придать любую желаемую форму;

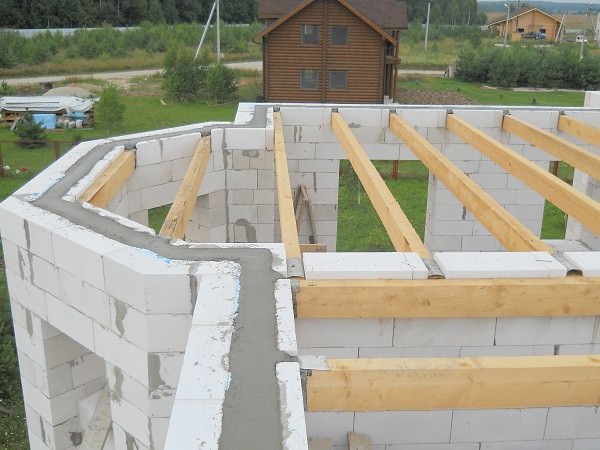

Устройство перекрытия в доме с эркером

  • Для его монтажа не нужна тяжёлая строительная техника;
  • Сам монтаж не отличается сложностью и выполняется довольно быстро и без оглядки на температуру воздуха;
  • Общая цена таких перекрытий ниже, чем железобетонных.

С другой стороны, деревянные конструкции не столь прочны и долговечны, так как подвержены влиянию таких внешних факторов, как сырость, огонь, естественное старение. Но эти недостатки частично нивелируются обработкой деревянных элементов специальными средствами.

Антисептическая обработка позволяет избежать гниения древесины и поражения её грибком

Кроме того, защитить их от воздействия изменчивой влажности и температуры воздуха можно с помощью особых изоляционных материалов. Но это уже относится к вопросу технологии устройства деревянных перекрытий, речь о которой пойдет ниже.

Особенности монтажа деревянных балок перекрытий в газобетонном доме

Основной несущий элемент любых деревянных перекрытий – это брус, толстая обрезная доска, поставленная на ребро, или двутавровая балка. Будем называть его просто балкой. Она принимает на себя основную нагрузку и передает её на стены.

Определение сечения балки

Проектируя перекрытие дома из газобетона, в первую очередь следует рассчитать сечение балок в соответствии с планируемой нагрузкой как от самой конструкции, так и от веса мебели, предметов обстановки и людей.

При крупномасштабном строительстве специалисты выполняют расчеты, учитывая прочность и жесткость материала. В частном же домостроении допускается приблизительный подбор по следующей таблице. В ней приведены рекомендуемые размеры балок при шаге между ними 0,6 метра.

Таблица подбора сечения для балок перекрытияСращивание балок по длине допускается производить только на несущих стенах

Технология монтажа

Строя дом из газобетона, перекрытия нужно планировать заранее. Это связано с хрупкостью блоков, с их недостаточной прочностью на сжатие. Они могут не выдержать точечной нагрузки и раскрошиться под концами несущих балок.

Проект укладки балок перекрытия

Поэтому, на уровне будущих перекрытий устраивается монолитный армирующий железобетонный пояс. Именно на него и будут опираться балки, для крепления которых в армопояс при заливке закладываются металлические пластины или анкера.

Устройство армированного бетонного пояса

Схематично технология монтажа балок перекрытия в газобетонном доме выглядит так:

  • Балки нарезаются по длине с учетом того, что глубина их опирания на стены должна быть не менее 12-15 см. То есть, при длине пролета 200 см длина балки составит 225-230 см.
  • Торцы балок срезают под углом 60-70 градусов, чтобы обеспечить к ним свободный доступ воздуха.
  • Готовые элементы обрабатываются антисептическими и антипиреновыми составами для защиты от гниения и возгорания.
  • Несущие элементы укладываются на стены на слой гидроизоляции, в качестве которой могут выступать рубероид, толь, линокром. Или обмазочные материалы – битум, гидроизол.
  • Между опорной частью балки и стенками ниши, в которую она укладывается, должен оставаться зазор в 2-3 см с каждой стороны.
  • Между торцом и наружной частью стены обязательно прокладывается слой утеплителя.

Начинают монтировать деревянное перекрытие в газобетонном доме с двух крайних балок, которые укладываются с отступом 2-3 см от продольных стен. Впоследствии этот зазор заполняется утеплителем.

После проверки горизонтального уровня крайних элементов между ними с заданным шагом укладываются по уровню промежуточные балки.

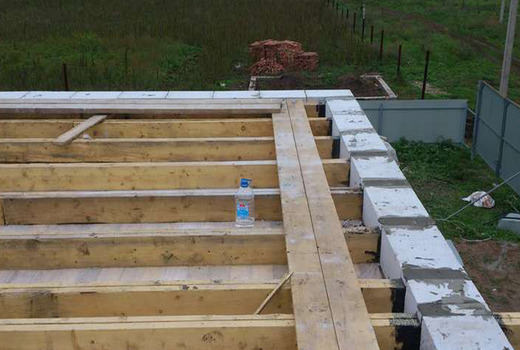

Несущие балки монтируются одновременно с возведением стен

Виды и особенности деревянных перекрытий

Любые перекрытия могут быть межэтажными, цокольными и чердачными. Для каждого из них есть своя инструкция по устройству, учитывающая нюансы их местоположения и эксплуатации.

Межэтажные

Межэтажные перекрытия в доме из газобетона отделяют друг от друга жилые отапливаемые помещения с примерно одинаковым микроклиматом.

Состоят они обычно из следующих слоев:

Схема межэтажного перекрытия

  • Накат из досок или деревянных щитов, подшитых к балкам или уложенных на черепные бруски, прибитые к нижней части балок. В случае использования двутавровых балок доски настилаются в нишу между ними, черепные бруски не нужны.

Накат из плит ОСП по двутавровым балкам

  • Слой шумоизоляции, уложенный на дощатый накат.
  • Прибитые поперек балок лаги.
  • Деревянный пол или выравнивающий настил под другие виды напольного покрытия: линолеум, ламинат, плитка, паркет и т.д.

Схема пирога межэтажного перекрытия

Отделка перекрытия снизу может осуществляться любыми потолочными материалами – вагонкой, гипсокартоном, панелями. Но иногда балки оставляют открытыми, если этого требует стиль интерьера. В этом случае на них сверху настилают черновой пол, а затем укладывают все остальные слои.

Деревянное межэтажное перекрытие газобетонного дома с открытыми балками

Цокольные

Технология устройства перекрытия над неотапливаемым подвалом мало отличается от уже описанной.

Но имеет свои важные особенности:

  • Пристальное внимание уделяется антисептированию всех деревянных элементов, которые могут пострадать от идущей снизу сырости и конденсата.
  • Слой теплоизоляции должен быть достаточным для поддержания в жилых помещениях комфортной температуры. Его толщина зависит от климатических условий и температуры в цокольном этаже.
  • Под утеплитель необходимо уложить гидроизоляционную пленку, чтобы не допустить проникновение в него из подвала влаги, снижающей теплоизоляционные свойства материала.
  • Сверху утеплитель закрывают пароизоляцией, чтобы предотвратить образование в нем конденсата, возникающего из-за разницы температур в холодном подвале и теплой комнате.

Чердачные

Как вы уже поняли, при устройстве своими руками чердачного перекрытия гидро- и пароизоляция тоже нужны, но располагаются они иначе: первая над утеплителем, вторая под ним.

Схема устройства чердачного перекрытия

Ещё одно отличие заключается в том, что на чердаке нет нужды устраивать сплошное напольное покрытие, если он не используется в качестве хозяйственного помещения. Достаточно уложить на балки доски или устроить трапы на случай ревизии элементов кровли.

Слой утеплителя также должен быть достаточно толстым, дабы теплый воздух из жилых помещений не покидал их через перекрытия.

Заключение

О том, как правильно монтировать балки на газобетонные стены, расскажет видео в этой статье. Это основной этап, от которого зависит дальнейшая благополучная эксплуатация такого важного конструктивного элемента, как деревянное перекрытие в доме из газобетона.

Как делаются деревянные перекрытия в доме со стенами из газобетона

Деревянные перекрытия в доме из газобетона: виды и монтаж

Стены зданий из ячеистых бетонов способны не только выдерживать собственный вес, но нести эксплуатационную и полезную нагрузку от перекрытий и крыши, если соответствующие параметры были заложены в проект, соответственно, использовались блоки с необходимой несущей способностью.

Выбор материала для перекрытий дома из газобетона не отличается от всех иных типов стен из искусственного камня. Изготовление такой конструкции из дерева — логичное, распространённое решение.

Как это работает

Деревянное перекрытие состоит из балок, опирающихся концами на несущие стены здания, элементов заполнения и обшивки. Балки являются силовой основой конструкции, воспринимающие нагрузки и передающие их через зоны опирания на стену. Таким образом, прогон имеет три проблемных сечения, это две точки опирания и середина элемента.

Расчётная таблица для межэтажных перекрытий.

Узлы опирания работают на смятие, и прочность древесины будет достаточной для передачи нагрузок. Проблемой является обеспечение стабильности характеристик древесины в узле в течение периода эксплуатации. То есть, собственно конструкция узла опирания и мероприятия по защите древесины.

Расчётная таблица для пролётов с малой нагрузкой.

Среднее сечение балки работает на изгиб под воздействием нагрузок, собираемых со всей площади, относящихся к конкретному элементу. Верхняя часть сечения сжимается, а нижняя растягивается. В перегруженной и неправильно рассчитанной балке, усилия растяжения в нижнем сечении могут оказаться выше прочности материала, что вызовет разрушение балки.

Опасностью является и потеря устойчивости элемента под воздействием сжимающих нагрузок верхнего сечения. Балка может выйти из своего положения и изогнуться в горизонтальной плоскости. Эти ужасы относятся к деревянным балкам перекрытия любых зданий, не только со стенами из газобетона, но знать о них нужно чтобы понимать причину и необходимость тех или иных строительных требований.

Специфика газобетона

Для устройства деревянного перекрытия в доме из газобетона, последний должен обладать определённой прочностью, несущей способностью. На теплоизоляционный материал с плотностью 400 килограмм на кубометр, перекрытия устанавливать не стоит, что там ни делай, он всё равно развалится. Но конструктивный газоблок также имеет ограничения.

Всё-таки это достаточно слабый и хрупкий материал, нагрузка в 2-3 тонны на площадке в 50 квадратных сантиметров, ненужное для него испытание. Лучше, когда она распределена по большей площади.

Поэтому между газобетонным блоком несущей стены и опорной частью балки должна устраиваться подушка, превышающая по несущей способности газобетон, обладающая большей жёсткостью и сопротивлением на изгиб и сдвиг.

Конструктивный узел опирания деревянной балки на газобетон.

Обратите внимание

Обычно, предлагается опирать балки на армированный пояс, устраиваемый в верхнем сечении кладки. Балка устанавливается на железобетон, который опирается на газоблоки, железобетон не продавливается и не деформируется, распределяя нагрузку по всей площади стены. Это грамотное и правильное решение, которое можно рекомендовать и поддерживать.

Однако, можно уточнить, если верхнее армирование устраивается по утопленным в газоблок стержням, для распределения нагрузки не нужно отливать бетонный монолит поверх него или отказываться от выгодного решения ради создания пояса для опирания балок.

Достаточно устройство небольшой подбетонки по сетке, установка металлического опорного столика или просто деревянная прокладка высотой 7-10 сантиметров, выступающая в каждую сторону на 10-15 сантиметров за зону опирания. Это увеличит площадь опоры, снизит давление на единицу площади, предохранит газобетон от вибрационных нагрузок и колебаний, передаваемых балкой.

Вид армирования стены из газоблока по штрабам.

Ещё одна особенность газобетонной стены заключается в её меньшей ширине, что сокращает возможности для теплоизоляции в узле опирания. Балка должна быть заведена на стену до 13-15 сантиметров, иметь свободный зазор до твёрдых конструкций в 2-3 сантиметра, в итоге остаётся мало места для установки утеплителя и облицовки гнезда опирания с внешней стороны.

Можно посоветовать использовать для теплоизоляции узла снаружи экструдированный пенополистирол, позволяющий уменьшить слой теплоизолятора по сравнению с минеральной ватой. Если стена в дальнейшем обошьётся снаружи утеплителем, этого может оказаться достаточным, хотя из эстетических соображений можно закрыть узел со стороны фасада вырезанным по габаритам куском газобетона.

Конструкция деревянного перекрытия в доме из газобетона

Деревянное перекрытие в доме из газобетона рассчитывается и строится абсолютно так же, как любое другое. Строительная высота балки зависит от:

  • шага балки;
  • толщины балки;
  • величины нагрузки;
  • типа древесины.

Балка не должна быть менее 150 миллиметров высотой и 50 миллиметров шириной. Традиционно, для пролёта в 4-5 метров, используют балку 180 на 100 или 200 на 75 с шагом в 600 миллиметров между осями.

Такое сечение обеспечит безопасную эксплуатацию, но может оказаться недостаточным при больших нагрузках, способных вызывать избыточный прогиб. Или наоборот, сечения или шаг прогонов окажутся чрезмерными, материал использован нерационально.

Лучше при выборе размеров, посоветоваться с проектировщиками или оплатить работы по расчёту конструкции.

Виды деревянных перекрытий.

Важно

Можно порекомендовать традиционный способ утепления перекрытия по настилу, уложенному перпендикулярно между балками на черепные бруски.

В этом случае, несущие прогоны распираются настилом в нижнем сечении, создавая дополнительный жёсткий диск, снижающий их подвижность.

Такой способ позволял использовать опилки или костру для утепления, что можно делать даже сегодня, но лучше воспользоваться мягкой каменной ватой. По настилу можно уложить пароизоляцию, хотя очевидного смысла в этом нет.

Поверх балок нашиваются лаги для дощатого пола или листы ориентированной стружечной плиты при использовании ламината, паркета или щитового покрытия.

Изолирование и защита балок

Балки выбирают из отборной древесины, не ниже первого сорта без крупных сучков или ослабленных зон. Влажность материала должна быть на уровне 15 процентов или ниже. Перед монтажом деревянные элементы пропитывают антисептиками, обрабатывают антипиринами, снижающими вероятность возгорания.

Конструкция узла опирания деревянной балки.

Наибольший риск представляет зона контакта дерева и каменного материала или металла. Разница теплотехнических параметров вызывает конденсацию влаги, приводящую к гниению.

Поэтому совершенно исключён прямой контакт, опирание, примыкание балок к чему-либо без соответствующей прокладки гидроизолирующего материала, например, рубероида, толи или их синтетических аналогов.

Вокруг опорной части балки оставляется зазор в два-три сантиметра до любых иных конструкций. Его можно заполнить мягкой минеральной ватой.

При работе старайтесь меньше ослаблять сечение балки, особенно нижнее. При необходимости используйте тонкие и длинные гвозди, не раскалывающие слои дерева. Желательно предварительно засверлить отверстия и применять по возможности шурупы.

Выводы и рекомендации по устройству деревянного перекрытия

Деревянное балочное перекрытие в доме с газобетонными стенами практически не отличается по своему устройству от аналогов на кирпиче или керамзите. Расчёт нагрузок, подбор материалов осуществляется аналогично, как и устройство опорного узла.

Следует учесть меньшую толщину стены, что сокращает возможности для облицовки узла снаружи, но позволяет качественно утеплить его вспененными синтетическими материалами. Меньшая прочность газобетона предполагает устройство подушки опирания для передачи и распределения узловой нагрузки.

В качестве неё можно использовать армированный пояс.

Технология обустройства деревянных перекрытий в домах из газобетона

Деревянные перекрытия в доме из газобетона: виды и монтаж

Дома из газобетонных блоков сегодня очень популярны. Материал удобный в монтаже, потому что не такой тяжелый, как блоки из бетона, обладает хорошими теплоизоляционными качествами. Но несущая способность у газобетона ниже, чем у кирпича и бетонных блоков.

К примеру, у кирпича этот показатель равен 125 кг/см², у газобетона максимум 30. Поэтому, выбирая конструкцию и материалы для перекрытия, необходимо учитывать этот фактор. И, как показывает практика, деревянные перекрытия в доме из газобетона – оптимальный вариант.

Что собой представляет деревянное перекрытие

Эта конструкция собирается из пиломатериалов. Чаще ее называют – по несущим балкам. Это когда между стенами строения по верхним торцам кладки укладываются балки, упирающиеся на эти стены. Уже на них укладывают и крепят доски в качестве чернового пола.

Название «балки» является не конкретным. То есть, это название элементов, которые собираются в виде основы и несут на себе основные нагрузки. В качестве них можно использовать брус, бревна, сдвоенные доски. Если разговор вести не о деревянных конструкциях, то в их качестве используют металлический профиль, железобетонные перемычки и прочее.

Преимущества и недостатки деревянных перекрытий

Говоря о достоинствах межэтажных и чердачных перекрытиях по деревянным балкам, необходимо отметить их небольшой удельный вес. В среднем показатель полезной нагрузки составляет 300-400 кг/м². У бетонной плиты перекрытия данный параметр в два раза больше. Поэтому, обустраивая деревянную конструкцию, можно уменьшать размеры фундамента и стеновой кладки. А это явная экономия.

Сама конструкция деревянного перекрытия проста, собрать ее своими руками несложно. Главное – учитывать требования технологического процесса и нюансы сборки элементов.

Совет

Небольшой удельный вес балок и досок дает возможность сооружать перекрытия без использования спецтехники. То есть, весь строительный материал можно поднять, к примеру, под крышу вручную. И это опять неплохая экономия денежных средств.

Что касается недостатков, то здесь в первую очередь надо отметить свойство пиломатериалов высыхать и коробиться. То есть, такой показатель, как деформативность, у них достаточно высокая. Отсюда и все остальные проблемы:

  • вибрация пола во время хождения по нему;
  • скрип половиц;
  • образование трещин на оштукатуренном потолке нижнего этажа, нередко штукатурка отслаивается, поэтому этот вариант для отделки не рекомендуется;
  • нарушение тепло- и звукоизоляционного слоя.

Кроме этого есть и другие минусы: низкая огнестойкость конструкции, возможность заражения вредоносными микроорганизмами. Необходимо добавить, что современный стандарт – это длина бруса 6 м. И если длина пролета окажется больше, то увеличивается трудоемкость процесс за счет наращивания балок.

Расчет размеров деревянного перекрытия

Если говорить конкретно об устройстве деревянного перекрытия, то чаще всего для этого используют именно брус. Его сечение выбирается из расчета величины пролета и нагрузок, которые на него будут действовать.

А так как деревянное межэтажное перекрытие является основой для пола, то нагрузки рассчитать непросто. Ведь нельзя точно сказать, какая мебель и в каком количестве будет установлена в комнатах.

То же самое касается бытовой техники и людей.

Поэтому специалисты берут так называемый средний показатель, равный 400 кг/см². А уже отталкиваясь от этого, рассчитывают размеры балок.

Есть более простой способ определить параметры перекрытия из бруса, это так называемый табличный вариант. То есть, уже давно опытным путем проведены расчеты, которые заключены в таблицы.

В них, как уже было сказано, определяющими факторами выбора сечения балок являются длина пролета и шаг установки.

Длина пролета, м Сечение бруса, мм
Шаг установки 60 см Шаг установки 100 см
3 75х200 100х175
4 100х200 125х200
5 125х200 150х200
6 150х225 175х250
7 150х300 200х275

Монтаж перекрытия из деревянных балок

Перед тем как сделать межэтажное перекрытие из дерева, необходимо по всему периметру дома из газобетона залить армопояс. Это конструкция из железобетона, основная функция которой – равномерно распределить нагрузки от перекрытия и наполнения помещений верхнего этажа на стены здания.

Как залить армопояс

Здесь два варианта:

  1. В опалубку.
  2. В специальные U-образные блоки.

Первый способ – традиционный. Собирается опалубка с креплением к стенам строения, в которую армирующий пояс будет заливаться толщиною 20-25 см. Предварительно в нее укладывается армирующий каркас из стальной сетки или арматуры.

Второй вариант – использование специальных блоков, которые укладываются на стены точно так же, как обычные. Только в них есть канавки, образующие общую канавку по всему периметру здания. В нее закладывается два-три стержня стальной арматуры и заливается бетонным раствором.

Если U-образные блоки вами не были найдены, то их можно изготовить своими руками из полнотелых блоков. Просто канавку надо вырезать, используя обычную пилу.

Установка бруса

Ничего сложного в этой операции нет, просто надо учитывать некоторые требования.

  1. Все балки до их установки обрабатываются антисептиками и антипиренами.
  2. После высыхания концы бруса, которые будут упираться на газобетонную стену, обмазываются битумной мастикой или оборачиваются рубероидом.
  3. Укладку начинают с любой стороны перекрытия. Устанавливают два бруса с учетом шага. Они между собой выравниваются в горизонтальной плоскости, и каждый дополнительно по горизонту. Затем производится монтаж всех остальных поочередно с выравниванием каждого.
  4. Между уложенными балками по стене заполняются проемы газоблоками. Основное требование – оставлять зазор между блоками и пиломатериалом в пределах 5 см. Это пространство в дальнейшем надо заполнить утеплителем.
  5. Поверх бруса укладывается дощатый настил из обрезных досок, который впоследствии покрывается пароизоляцией. На него устанавливаются лаги, между которыми укладывается утеплитель. Сверху слой гидроизоляционной мембраны и чистовой пол в виде досок, фанеры, плит ОСП и прочих листовых или панельных материалов.

Что касается крепления балок к армопоясу, то тут огромный выбор. Сегодня чаще всего используют крепежные уголки и металлические дюбели. Если продумать и учесть заранее шаг установки балок, то еще на стадии заливки армопояса можно в него вмонтировать анкера, на которые балки и будут насажены. Специалисты отмечают, что это самый надежный вариант крепления.

Мансардное перекрытие

Перекрытие между этажами в доме из газобетона – это подчас горизонтальная конструкция между основным домом и мансардой. Отличительных особенностей при сооружении перекрытия в этом месте нет, если мансарда частично собирается из газоблоков. Но если это другой материал, то нужно будет принять во внимание, некоторые нюансы процесса.

Часто мансарда возводится из бруса, потому что в выборе, что лучше – газоблок или брус, предпочтение многие отдают последнему. Сам процесс установки и крепления стеновых бруса от стандартной технологии ничем не отличается. Их укладывают по периметру здания, но крепят к несущим балкам межэтажного перекрытия.

ЧИТАТЬ ТАКЖЕ:  Обрезка винограда весной: советы начинающим

Заключение

На самом деле соорудить межэтажное перекрытие по деревянным балкам в газобетонном доме несложно. Процесс ведется быстро, если все подготовлено и рассчитано. Основное требование производства работ на верхних этажах – это соблюдение правил техники безопасности.

Перекрытие в газобетонном доме: виды, устройство, монтаж, советы эксперта, фото, видео

Деревянные перекрытия в доме из газобетона: виды и монтаж

Газобетон – материал, с помощью которого можно быстро возвести дом. Он хорошо держит тепло и просто монтируется. Здания из газобетона строят максиму до 3 этажей. Это обусловлено расчетом предельной нагрузки. Перекрытие в таких домах бывают разных типов, в зависимости от возможностей пожеланий заказчика. Попробуем разобраться в большинстве из них.

Содержание:

Перекрытия первого этажа являются конструктивно важно частью здания. Именно на них ложится вся вертикальная нагрузка стен дома из газобетона. Также перекрытиям приходится выдерживать вес установленной мебели, напольного покрытия и проживающих в здании людей. Кроме того они обеспечивают необходимую жесткость строению. Фото деревянных балок разного сечения внизу.

Обратите внимание

Особенно важно правильно рассчитать и подобрать перекрытия для домов из газобетона. Этот материал из-за своей пористости имеет меньшую прочность на сжатие, что следует обязательно учитывать при выборе балок разных сечений или других конструкций для здания из газосиликатных блоков.

Существует несколько вариантов перекрытия для газобетонных домов. Каждый из них имеет свои плюсы и минусы и подходит в том или ином случае. Типы лучших конструкций перекрытий можно разделить на следующие виды в зависимости от используемых материалов и технологий монтажа.

  • Монолитные;
  • На металлических или деревянных балках;
  • Плиточные перекрытия: из газобетона или железобетона.

Ниже можно посмотреть фото монтажа конструкций с балками разного сечения и других.

Монтаж деревянных перекрытий в газобетонном доме по балкам является одним из лучших вариантов.

Особенностью такой конструкции является обязательный армопояс на газобетоне, на который она будет устанавливаться.

Деревянные балки разного сечения закрепляются с помощью шпилек, а также металлических уголков и пластин. Такой способ является достаточно надежным для сооружений из газосиликатных блоков.

Устройство деревянных перекрытий в доме из газобетона по балкам большого сечения отличаются друг от друга по нескольким критериям. В первую очередь это касается материала, из которого делаются балки.

Лучшими формами являются обрезная доска или брус, в некоторых случаях бревно.

Все чаще в последнее время широко используются для монтажа двутавровые деревянные балки, немного реже клееный брус в частном доме из газобетона.

Устройство перекрытий из деревянных балок большого сечения на армопояс на газобетоне также может отличаться за способом заполнение пустот. Для этого могут использоваться накат их щитов поверху черепных брусочков, а также утеплитель, паро- и гидроизоляционные материалы.

Устройство и монтаж деревянных перекрытий в доме из газобетона по балкам на армопояс может различаться и за материалом, используемым для подшивки балок.

Это могут быть гипсокартонные листы, фанера, ДСП, пластиковая вагонка, Часто низ деревянного перекрытия в доме из газобетона по балкам оставляют без подшивки, создавая эффект старинности или воплощая другие дизайнерские решения.

Фото и видео решения с балками и их лучший способ монтажа расположено ниже.

Монолитное перекрытие в доме из газобетона по балкам разного сечения делается самостоятельно на месте строительства. Исключением является сам бетон, который нужен для монтажа.

Его не рекомендуется делать в малогабаритных мешалках, а лучше заказывать непосредственно в специализированных фирмах уже готовым.

Важно

Это обусловлено тем, что монолитные перекрытия являются конструкцией, которая отвечает за безопасность людей, живущих в доме из газобетона. Вручную приготовить надежный бетон довольно сложно.

Самой важной частью монолитного перекрытия является каркас. Его делают из арматуры малого сечения и необходимой толщины, связывая проволокой. Металлический каркас возьмет на себя всю нагрузку от бетона.

Он монтируется в заранее подготовленную деревянную опалубку. Обычно толщина монолитного перекрытия в газосиликатных домах делается толщиной 150-300 мм. Большую нагрузку газосиликатные блоки могут не выдержать.

К преимуществам монолитной конструкции можно отнести:

  • Лучшую несущую способность в отличии от балок малого сечения;
  • Многовариативность изготавливаемых типоразмеров для монтажа и установки в зданиях из газосиликатных блоков;
  • Широкий ассортимент конфигураций. Вылить монолитное перекрытие можно любой формы, а не только прямоугольное как с балками. Видно на фото.
  • Возможность монтажа или установки в зданиях из газобетона, где ограничено использование плиточных устройств перекрытий или совсем исключено.

Монолитные конструкции в доме из газосиликатных блоков помимо плюсов имеют и ряд недостатков. К ним можно отнести:

  • Сроки. Сюда относится, как и продолжительность самого монтажа, так и время необходимое, чтобы бетон набрал необходимые прочные параметры, в отличии от перекрытий по деревянным балкам в газобетонном доме.
  • Потребность в специализированной технике для монтажа лучших монолитных перекрытий в доме, такой как миксеры, бетононасосы.
  • Для монтажа лучшего монолитного перекрытия в доме из газосиликатных блоков необходимо делать проект расчета нагрузки.
  • Достаточно высокая цена, увеличивающая общую стоимость установки здания из газобетона, в отличие от перекрытия по деревянным балкам.

Устройство лучших межэтажных перекрытий в доме из газобетона по деревянным балкам разного сечения или на монолитной основе является одним из самых важных.

Его особенностью является необходимость устанавливать пол, по которому будут ходить люди и устанавливаться бытовые предметы и мебель.

Вследствие чего нагрузка на лучшие межэтажные перекрытия существенно увеличится в доме из газобетона на установленные балки.

Одним из лучших решений является монтаж деревянного перекрытия, а именно натуральный или клееный брус, а также современные двутавровые балки.

Шаг их установки лучшем в межэтажном перекрытии в газобетонном доме зависит от сечения, но обычно составляет 0,6 — 1,2 метра. Лучшей длиной балок большого сечения в доме считается 6 метров.

На фото можно увидеть правильный расчет и монтаж лучшего деревянного перекрытия и количество балок на первом и втором этаже.

Совет

В деревянном перекрытии дома из газобетона отличные балки монтируются под прямым углом к несущим стенам. Их установят на подготовленный заранее железобетонный армирующий пояс. Предварительно под деревянные балки, установленных на стены, в плановом устройстве перекрытий в доме из газобетона стелиться слой гидроизоляции.

Размер ниши должен составлять 2-3 см. Балка в газобетонном доме должна ложиться на армирующий пояс на длину 15 см. Опорную часть следует завернуть в слой рубероида по битуму или самоклеящейся мембраной. В местах установки деревянных балок на монолитном армирующем поясе дома из газобетона делается монтаж анкеров или пластин. Смотреть на фото лучшие решений установки на газосиликатные блоки.

По принципу устройства цокольное перекрытие по деревянным балкам газобетонного дома почти не отличается от межэтажного. Хотя существую и некоторые особенности.

  • Если на цокольном этаже газобетонного дома находятся сырые помещения: баня, бассейн, то необходимо пред установкой утеплителя проложить гидроизоляционный слой по балкам. Если межэтажное перекрытие в доме деревянное, то материал нужно обработать антисептиком, для избегания возникновения грибка и гнили.
  • При холодном нижнем этаже дома из газобетона, например кладовка, гараж, следует увеличить размер утеплителя по балкам. Лучшая толщина – 20 см. Фото с монтажом деревянных балок внизу.
  • Разница в температуре между этажами газобетонного дома может привести к возникновению конденсата. Для избегания подобной ситуации следует сверху по утеплителю деревянного межэтажного перекрытия по деревянным балкам дать пароизоляционный слой. Смотрите на фото лучшие решений установки на газосиликатные блоки.

Особенностью устройства чердачного деревянного перекрытия в газобетонных домах в отличие от межэтажного является отсутствие укладки пола по балкам в большинстве случаев. Кроме моментов, когда чердак будет применяться, как жилые комнаты.

Если же помещения будут применяться в роли кладовой, например, то будет достаточно только чернового пола по балкам. Чаще всего на чердачное деревянное перекрытие в элитном доме из газобетона вместо пола, в отличие от межэтажного, уложат просто мостики, по которым можно осуществить контроль над состоянием стропильной системы или кровли.

Чтобы холод не проникал из не отапливаемого чердака в межблочное пространство, следует заложить утеплитель по балкам. Его оптимальная толщина должна составлять 15-20 см. В связи с меньшей нагрузкой на деревянное перекрытие в доме из газобетона в отличие от межэтажного его можно делать из балок меньших по диаметру, видно на фото.

В независимости от того, какой материал выбран для устройства перекрытий в доме из газобетона, работа требует специальных знаний и умений. На видео ниже поэтапно показано процесс установки деревянных балок на газосиликатные блоки.

Для устройства металлических и деревянных межэтажных перекрытий дома из газосиликатных блоков основные этапы, это изготовление балок, их монтаж на специальные зазоры в армирующем поясе, установка настила из досок или профиля, всех необходимых утеплителей и гидроизоляционных слоев, пола.

Монолитные работы первого этажа состоят из подготовки опалубки, изготовления каркаса и заливки бетона. Плиточные межэтажные считаются самые простые, нужно просто правильно разместить заготовки на несущих стенах из газосиликатных блоков, как на фото.

Для устройства перекрытия первого этажа в доме из газобетона могут подойти любые возможные виды конструкций. Это могут плиточные, монолитные, деревянные или металлические балки по армированному поясу. Перекрытия первого этажа в доме не получают негативных воздействий ни от холодного и сырого подвала, ни от чердака. Хотя часто на них приходится основная нагрузка на балки.

Обратите внимание

Обычно на втором этаже размещаются тяжелая мебель, спальни, часто двигаются люди. Поэтому нужно тщательно рассчитывать нагрузку на межэтажные монолитные деревянные перекрытия и балки в доме из газосиликатных блоков, смотрите на фото.

После перекрытия второго этажа обычно идет чердак.

Если он сделан в виде мансарды, где предполагается размещения жилых комнат, то к межэтажному деревянному перекрытию из балок в доме из газосиликатных блоков будут такие же требования, что и после первого этажа.

Если же чердак будет нежилой или совсем не оборудован из-за небольшой высоты, то можно сделать легкую конструкцию без настила пола или ограничится установкой чернового. Фото балок чуть ниже.

Устройство армированного пояса на газобетонном доме основополагающая вещь для перекрытий первого этажа по деревянным балкам. Он имеет несколько значений. Во-первых, благодаря межэтажному монолитному армопоясу на газобетоне укрепляется весь газобетонный дом, надежно стягивая газобетон.

Помещение становится более защищенным от осадок и деформаций. Во-вторых, на армирующий пояс ложатся деревянные или металлические балки перекрытий в газобетонном доме. Фото и видео армированного пояса чуть ниже.

Для того чтобы установить монолитный армопояс на газобетоне под деревянные перекрытия используются специальный материал с желобом. В них устанавливается металлический каркас из арматуры. Потом заливается бетон для армированного пояса. Для сохранения тепла снаружи стены добавляется утеплитель полистирол для перекрытий по деревянным балкам в газобетонном доме.

Если невозможно приобрести специальный газобетон, то можно сделать обычный монолитный армированный пояс или проделать нужные отверстия самостоятельно. Фото и видео конструкции ниже, а также расположенных на них деревянных балок.

Какое перекрытие лучше для газобетонного дома? Или какое надежнее? Такими вопросами часто задаются люди, планирующие построить дом из газобетона. Однозначного ответа на них не существуют. Но можно выделить основополагающие моменты.

  • Перекрытие на цокольном этаже газобетонного дома лучше всего делать монолитное или блочное. Деревянные и металлически балки существенно деформируются под воздействием лишней влаги, и даже все необходимые гидроизоляционные материалы не смогут полностью их защитить.
  • Для чердачного перекрытия в доме из газобетона вполне достаточно легкой деревянной конструкции из балок, с черновым полом и толстым слоем утеплителя. На него будет идти минимальная нагрузка, с которой должна справиться любая конструкция.
  • Для межэтажного перекрытия газобетонного дома можно выбирать как плиточный, так и монолитный или с использованием деревянных и металлических балок вариант.

Устройство деревянных перекрытий в газобетонных домах

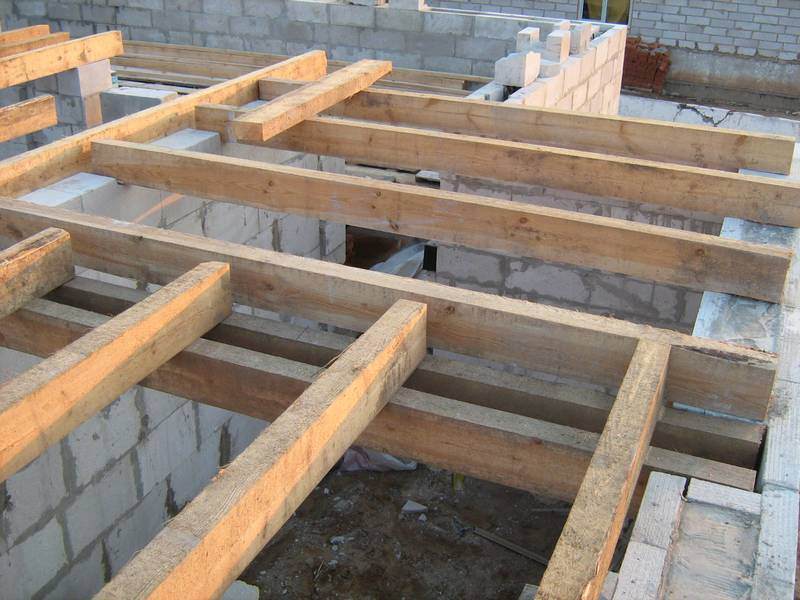

Деревянные перекрытия в доме из газобетона: виды и монтаж

Газобетон – достаточно теплый и легкий материал. Его увеличивающаяся популярность объясняется тем, что газобетонные блоки хорошо удерживают тепло и имеют низкую стоимость.

Но важно помнить, что этот материал не обладает высокой прочностью. Это необходимо учитывать при выборе остальных несущих конструкций.

Если говорить о перекрытиях, то деревянные перекрытия в таком доме из газобетона станут самым лучшим вариантом.

Виды конструкций

Чтобы разделить межэтажное пространство можно применять следующие виды конструкций:

  • перекрытие по балкам;
  •  плитное перекрытие;
  •  монолитное перекрытие.

Применение в газобетонном доме тяжелых металлических или железобетонных элементов нежелательно, поэтому выполнение перекрытия по деревянным балкам – самый распространенный и разумный вариант.

Сборное железобетонное

Схема опирания ж/б перекрытий

К положительным сторонам данного вида конструкции можно отнести:

  • высокая скорость монтажа;
  • надежность и прочность;
  • негорючесть.

Недостатков у данного типа намного больше. Особенно они заметны при строительстве частного дома из газобетона:

  • ограниченное количество типоразмеров;
  • большая масса элементов;
  • необходимость использования грузоподъемной техники;
  • невозможность применения при сложной форме помещения;
  • необходимость наличия большой площади для складирования.

Монолитное железобетонное

Монолитное перекрытие позволяет использовать его в помещениях сложных форм и с нетиповыми пролетами. Существует два типа таких перекрытий для частного дома:

  • по деревянным балкам и влагостойкой фанере;
  • по металлическим балкам и профлисту.

Второе для газобетонного дома сразу же отпадает из-за высокой массы и слишком больших различий в характеристиках материала. Монолитное перекрытие с использованием деревянных балок подходит для зданий с небольшими пролетами, поскольку при увеличении расстояний между стенами, увеличивается толщина бетонного слоя.

Устройство бетонных перекрытий значительной толщины создает слишком большие нагрузки на хрупкие газобетонные стены.

К положительным характеристикам данного вида конструкции можно отнести:

  • возможность заливки площади любой формы;
  • нет необходимости в сложной технике;
  • прочность и надежность.

К минусам относятся:

  • трудоемкость процесса;
  • необходима установка опалубки и специальных опорных стоек;
  • сложность технологических режимов при укладке смеси;
  • большая масса конструкции.

Возводим деревянные перекрытия в доме из газобетона

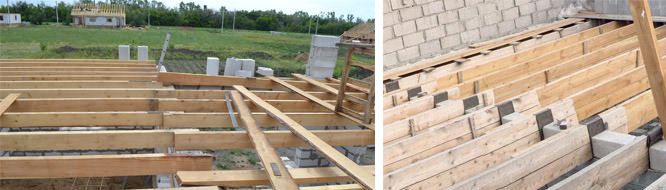

Деревянные перекрытия в доме из газобетона: виды и монтаж

Современные частные дома зачастую имеют больше одного этажа. Причина этого простая — меньшая площадь фундамента, а значит и меньшая стоимость строительства, при приличной общей площади всего дома. Наличие больше, чем одного этажа у дома требует обустройства межэтажных перекрытий. И это дополнительно к чердачным, если вы не собираетесь вместо чердака устраивать мансарду.

Дома, возведённые из разных строительных материалов, требуют индивидуального подхода. Поэтому существует несколько методов установки перекрытий. Да и благодаря новым материалам возникли новые их виды.

Перекрытия: какие бывают и чем отличаются

Железобетонные перекрытия: плюсы и минусы

Для домов из газобетона есть два наиболее подходящих типа перекрытий — железобетонные и деревянные. Естественно, каждый из них имеет свои особенности, свои достоинства и недостатки, которые нужно учесть, выбирая наиболее подходящее вам.

Железобетонное перекрытие многие считают наиболее современным и прочным. Как видно из названия, при его обустройстве используют один из видов железобетонных плит.

Они обеспечивают высокий уровень пожароустойчивости, они очень прочные и долговечные, практически нет ограничений по длине. Плиты из этого материала не особо страдают от повышенной влажности.

Да и, что немаловажно, у них невысокая цена.

Хотя, конечно, у данного типа перекрытий есть и недостатки. Это, во-первых, высокий вес плит. Они тяжёлые и большие, что необходимо учитывать при закладке фундамента и возведении стен.

Важно

Из-за того же веса их трудно уложить самостоятельно — практически не обойтись без специальной техники и помощников.

Кроме того, если не сделать дополнительный бетонный или кирпичный распределительный пояс под плитами, то они могут нарушить целостность стен. Железобетон требует дополнительного утепления.

По типу плит железобетонные перекрытия делят на:

  • Сделанные из обычных пустотных ж/б плит;
  • Монолитные.

Перекрытия из пустотных ж/б плит

Пустотные железобетонные плиты придают большую лёгкость конструкции перекрытий

Пустотные ж/б плиты делают из тяжёлых марок бетона, но облегчают с помощью специальных воздушных камер-пустот, обычно имеющих форму цилиндра. Иногда эти пустоты существенно снижают вес плит.

Среди их достоинств стоит назвать:

  1. Большую лёгкость всей конструкции. Как уже было отмечено, воздушные камеры позволяют уменьшить вес каждой плиты, что положительно влияет на уровень нагрузки на фундамент и стены;
  2. Большую прочность. Пустоты не только хорошо влияют на вес, но и на прочность бетона. Они создают каркас, увеличивающий долговечность материала;
  3. Упрощение установки. Благодаря меньшему весу, эти плиты устанавливаются достаточно быстро и с минимальными усилиями;
  4. Отсутствие ограничений на форму оснований. Благодаря пустотным плитам перекрытия в доме можно делать даже самых сложных форм;
  5. Эстетику. Одной из важных проблем является расположение коммуникаций так, чтобы их было меньше видно. В пустотных плитах их можно размещать внутри камер.

Главный недостаток этих плит в сравнении с другими вариантами железобетонных перекрытий заключается как раз в прочности. Всё же они менее прочные, чем, например, монолитные плиты и более подвержены воздействию влажности и перепадов температур.

Монолитные плиты

Перекрытия из монолитных плит обладают самой высокой несущей способностью

Монолитные перекрытия отличает наибольшая прочность, но платой за это является большой вес, самый большой из всех ж/б плит. Прочность монолитных плит достигается за счёт использования рёбер жёсткости и двухслойных связок.

Из достоинств монолитных железобетонных плит стоит отметить:

  1. Высокую прочность. Их несущая способность самая высокая из всех видов ж/б плит;
  2. Простоту в изготовлении. Для того, чтобы сделать такую плиту не нужны специальные формы или особые технологические навыки. Зачастую их делают прямо на стройплощадке;
  3. Простой монтаж.

Но все эти достоинства идут рядом с недостатками, которые многим могут показаться значительными:

  1. Необходимость наличия опалубки и опор. Хотя их можно арендовать, это всё равно дополнительные расходы. К тому же, и опалубка, и опоры — довольно громоздки;
  2. Остановка строительства при низких температурах. Монолитный бетон нельзя производить когда холодно, что при отечественном климате существенно сокращает время, когда можно заниматься возведением дома;
  3. Долго застывает. Паузы в строительстве придётся делать и из-за того, что монолитные плиты требуют продолжительного периода застывания;
  4. Низкий уровень звукоизоляции. Звукопроницаемость подобных плит очень высока;
  5. Дороговизна. Стоимость производства может быть слишком высокой.

Деревянные перекрытия: что это?

Деревянные перекрытия можно возводить без привлечения дорогостоящей техники

Деревянные перекрытия являются наиболее традиционным их типом. При их возведении используется материал, представленный у нас достаточно широко, экологически чистый и довольно прочный — дерево.

Они легче, чем железобетонные. А это избавляет от необходимости строить особо мощный фундамент, не нужный сам по себе при использовании в качестве основного строительного материала газобетона. Несомненным их плюсом является и то, что возводить их можно самостоятельно, и уж точно нет необходимости привлекать дорогостоящую технику.

Деревянные перекрытия: конструкция

Обустройство межэтажных перекрытий требует особо тщательного подходу к расчёту сечения балок. Дело в том, что нагрузка на них может быть достаточно высокой — это и люди, и мебель, и коммуникации — и она должна быть учтена. В качестве главного материала несущего основания зачастую используют двутавровые балки. Кроме них применяют обычный или клеёный брус.

Рассчитывая необходимые для балок параметры не стоит забывать, что их длина должна быть примерно на 30 см больше длины пролёта, поскольку они заходят в каждую стену на 15 см.

Помимо балок и досок конструкция деревянного перекрытия в газобетонном доме предусматривает наличие армирующего пояса.

Деревянные перекрытия: крепим к стенам

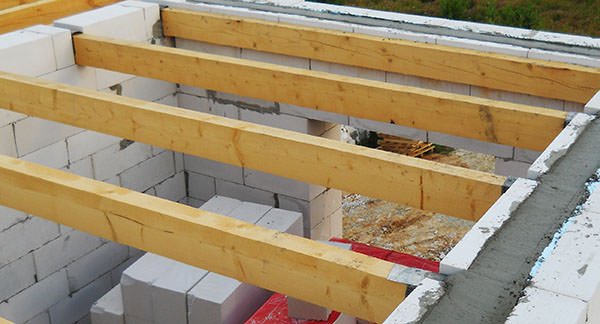

Укладывать балки нужно в ниши на армированный железобетонный пояс, делая это перпендикулярно несущим стенам. Перед тем как закреплять балки в нишах, последние покрывают гидроизолирующим материалом. В качестве гидроизоляционного слоя может выступать обычный рубероид с битумной мастикой, или же современная самоклеящаяся мембрана.

В качестве гидроизоляционного слоя может выступать обычный рубероид

Балки крепят на анкерные пластины или шпильки, устанавливающиеся при заливке армирующего пояса.

Также вместо них допустимо использовать стальные уголки на саморезах и дюбелях. Между концами балки и стенами ниши, которую её укладывают, должен быть зазор не меньше 2 см, но и не больше 3 см.

Это зазор необходим на случай температурного расширения.

Эти концы покрывают антисептиком, на длину не менее 75 см, но важно, чтобы он был не на масляной основе. Все швы заполняются герметиком, чтобы не допустить гниения. А в оставшееся пространство между концом балки в нише и стеной укладывается утеплитель.

Балки, идущие вдоль стен нельзя ставить впритык к ним. Между ними и газобетонными блоками нужно оставлять зазор до 3 см, который заполняется герметиком и утеплителем.

Деревянные перекрытия: межбалочное пространство

На накат укладывается слой изоляционного и утепляющего материала

Заполняется межбалочное пространство только после того, как завершены все работы по установке балок. Тут хорошо подходят доски толщиной до 50 см. Для наката их прибивают снизу к балкам. Можно из таких досок сделать щиты по черепным брускам, но если вы используете двутавровые балки, то в них нет никакой необходимости.

После чего можно приступать к обустройству пола. Для пола к балкам для начала прибивают деревянные лаги. Остальное зависит от типа напольного покрытия.

Совет

Если оно планируется деревянным, то доски кладутся прямо на лаги, если же речь идёт о линолеуме, ламинате или паркете, то сначала стоит обустроить сплошное выравнивающее покрытие. Для него подойдут фанера или ДСП.

Накат снизу тоже можно подшить гипсокартоном, вагонкой или каким-то другим материалом, в зависимости от того, каким должен быть потолок.

Монолитный железобетонный пояс: то, без чего не обойтись

Одна из важнейших частей конструкции перекрытий  — монолитный железобетонный пояс

Одной из важнейших частей конструкции перекрытий в доме из газобетона является армированный монолитный пояс. Основная задача этого пояса заключается в распределении нагрузки от перекрытий и крыши. Ввиду особой важности этого пояса его иногда ещё называют кольцевой балкой.

Скобы для соединения, прутья устанавливают на расстоянии 15 см друг от друга. После этого их помещают внутрь опалубки.

В качестве опалубки использую U-образные газобетонные блоки. Точное положение арматуры внутри блоков обеспечивают распорки. Когда они установлены и закреплены, пришло время бетонирования. Но перед ним надо смочить стенки опалубки.

Бетон для монолитного пояса надо укладывать слоями, каждый из которых хорошо утрамбовывается кельмой. Металл, особенно на дне, должен быть плотно залит материалом.

После того, как кольцевая балка полностью готова, весь лишний бетон стоит удалить как можно быстрее. Если же есть выступающий гравий, то он утопляется в наполнителе. Застывать бетон будет около трёх дней.

Для возведения стен на пояс наносится тонкий слой раствора.

Общие требования к возведению деревянных перекрытий

Возведение перекрытий — это ответственное дело. Нужно следить за их прочностью, способностью выдержать нагрузки. Кроме того, разные типы требуют разных подходов. Но, если речь идёт о доме из газобетонных блоков, то есть ряд требований, которые должны быть учтены:

  1. Перекрытия можно укладывать только на армированный монолитный железобетонный пояс, для распределения нагрузки;
  2. Они не должны ложиться ни на внутренние конструкции, ни на внешние стены. Первые должны быть для этого ниже внешних несущих стен;
  3. Для удержания несущих конструкций перекрытия устанавливаются арматурные стержни, которые заанкериваются. Длина зависит от типа;
  4. Между балками перекрытий и блоками в нишах оставляется зазор, заполняющийся гидроизоляционными материалами;
  5. Длина балок не должна превышать 6 м, а высота и ширина рассчитываются исходя из длины пролёта и ожидаемой нагрузки.

Деревянные перекрытия для дома из газобетонных блоков — наиболее подходящий вариант как на случай, если вы строите своими руками, так и в случае, если нанимаете строителей. Их монтаж намного проще, чем железобетонных. В результате меньше и стоимость. Кроме того, благодаря лёгкости конструкции вам не придётся тратить на крепкий фундамент.

Выбор в пользу перекрытий из дерева — это выбор в пользу доступности, прочности и долговечности. Это современный выбор, ведь дерево — природный материал. Не зря сегодня всё чаще вновь предпочитают именно их. Отзывы о деревянных перекрытиях можно прочитать на форумах.

Видео

Посмотрите видео о строительстве деревянных перекрытий
