Содержание материала

Как сделать пандус своими руками

Изготовление пандуса из металла:материалы и последовательность работ

В наше время есть много людей, которые ограничены в своих возможностях. Большая их часть передвигается на инвалидных колясках.

К сожалению, государство не уделяет этим людям такого внимания, которое могло бы значительно облегчить им жизнь. Поэтому родственники и соседи стараются самостоятельно оказать им помощь.

Дальше пойдет речь о том, как сделать пандус своими руками для людей, которые пользуются коляской.

Обратите внимание

Одним из вариантов удобств для инвалидов на колясках и молодых мам с детьми является откидной металлический пандус, который устанавливается в многоэтажных домах. Даже в доме с двумя этажами это приспособление будет нужным и уместным. Пандус из металла с откидной рампой можно установить не только в подъезде. Он необходим для передвижения с крыльца и на него, и не только.

Для того чтобы соорудить откидной металлический пандус, потребуются:

  • Два швеллера, длины которых должны совпадать с размером марша лестницы. Толщина металлического проката должна отвечать двум правилам. С одной стороны, швеллера должны легко выдерживать нагрузку от человека на коляске, с другой – они не должны быть слишком тяжелыми, так как конструкцию придется часто опускать и поднимать.
  • Распорки, которые будут соединять между собой 2 швеллера и в данном случае являются аппарелями. Толщина этих деталей должна быть до 5 мм, ширина – до 40 мм. В качестве распорок можно применить металлические уголки или полосы толстолистовой стали.
  • Дверные петли достаточной прочности, пластины для удлинения, крепежные элементы. Всех деталей должно быть по 3 штуки каждой.

Этапы работ

Работы по устройству пандуса проводятся в определенном порядке.

  • В швеллере сверлятся отверстия, которые должны совпадать с аналогичными, имеющимися в петлях. С помощью болтов дверные петли крепятся к ближнему швеллеру. Благодаря снятым фаскам в отверстиях петель шляпки болтов не должны торчать из монтируемой конструкции. Удлиняющие пластины по размерам в ширину должны совпадать с петлями, так как их будет нужно также соединить болтами. Удлиняющие пластины должны иметь вырезы под стойки перил и достаточную длину для того, чтобы их можно было завести за вертикальные элементы и закрепить крепежными деталями. Выемки в удлиняющих пластинах должны быть немного большими, чем размеры в сечении стоек перил.
  • Перед тем как установить швеллера и соединить их с помощью распорок, нужно определиться с расстоянием между аппарелями. Оно должно совпадать с размерами, которые существуют между колесами инвалидной или детской коляски. Еще одна важная деталь – при раскладном пандусе между распорками и ступеньками не должно быть зазора, иначе человек, идущий сзади коляски, может споткнуться и получить травму.
  • Пандус для коляски почти готов. Остается придумать устройство, с помощью которого откидной пандус будет фиксироваться к верхней части перил лестницы. Для этого к дальнему швеллеру нужно приделать петлю. Через петлю просовывается цепь, которая закрывается при подъеме пандуса на замок. Если же конструкция пандуса крепится к стене, тогда на ее поверхности можно приделать шпингалет, который будет надежно удерживать всю систему.

Деревянный пандус

Конструкция откидного деревянного пандуса мало чем отличается от конструкции пан6дуса металлического. Вся разница заключается в том, что делать его немного сложнее, так как рабочим материалом выступают деревянные и металлические элементы.

  • Вместо двух швеллеров берутся 2 доски определенной толщины и ширины. В длину аппарели должны перекрывать весь лестничный марш. Расстояние между досками должно быть таким, чтобы удобно было проезжать инвалидной или детской коляской. В подъезде дома деревянная конструкция подойдет наилучшим образом. При этом лестница может ограничиваться либо перилами с обеих сторон, либо только с одной – второй опорной стороной может быть стена.
  • Как и в предыдущем варианте 2 широкие доски скрепляются между собой распорками, которые представляют собой деревянные бруски подходящего размера. Крепится конструкция деревянного откидного пандуса к перилам лестницы с помощью все тех же петель. Диктуют размеры конструкции площадь и форма лестничного марша, а также колясочные габариты. Распорки должны примыкать к ступенькам, иначе человек, везущей коляску, может поломать себе ноги. Кроме того, чтобы безопасно чувствовал себя сопровождающий человек, расстояние между досками должно быть достаточным для удобного перемещения.
  • Тогда, когда пандусом не пользуются, деревянная конструкция фиксируется к перилам с помощью замка. Если с деревянным материалом дольше поработать, то откидной пандус можно сделать с обратной стороны в виде ограждающей конструкции, которая будет выполнять функцию перил. Чтобы пандус сделать красивым, деревянный материал можно покрыть лаком – будет практично и привлекательно. При этом нужно помнить, что обрабатывать пандус скользким покрытием можно только с одной стороны. Рабочая поверхность досок должна иметь хорошее сцепление с резиной колес.

Пандус из бетона

Не удивительно, что бетонный пандус представляет собой довольно долговечную и надежную конструкцию. Сначала нужно сделать проект, а затем переходить к ручным работам. Установить пандус из бетона своими силами не очень просто. Для этого нужно выполнять работы в определенной последовательности.

  • Сначала идут земляные работы. Так как бетонное основание пандуса в нижней части будет достаточно тонким, существует вероятность того, что в этом месте поверхность может дать трещины. Поэтому в определенном месте нужно выбрать грунт под углубление. За счет его слой бетона в нижней части станет толще. Но если придерживаться технологии полностью, то выемку в земле нужно делать под все бетонное основание.
  • Первым делом после земляных работ нужно соорудить бордюры. Для их создания делается опалубка, на дне которой устраивается подушка из слоев песка и гравия, после чего заливается бетон с предварительным армированием. В конечном итоге вырастают 2 бордюра с несущими характеристиками. Они создают края конструкции бетонного пандуса.

Бордюры по своей сути играют роль ребер жесткости и удерживают бетонную конструкцию в определенных пределах. Эти элементы не являются обязательными, но с практичной точки зрения они желательны.

  • Затем в вырытое углубление между бордюрами насыпается слой песка и трамбуется. После него наступает очередь гравия, с которым проделывается такая же операция. Толщина этих слоев зависит от высоты постройки в конкретном месте. Чем выше будет пандус, тем больше нужно сыпать песка и гравия. При засыпке подушки не нужно забывать, что в дело еще должна идти арматура. Для нее, как правило, оставляется около 10 см пространства.
  • В завершение создается каркас из арматуры и заливается бетон. Марка бетона также имеет значение. Для прочности и надежности конструкции применяется бетон, марка которого М300 и выше. После того как пандус станет готовым нужно обождать некоторое время перед тем, как ним пользоваться – бетон должен стать полностью твердым.

При устройстве такого сооружения нужно знать, что рекомендуемый наклон пандуса – 1:10.

Пандус для инвалидов: изготовление и установка своими руками

Изготовление пандуса из металла:материалы и последовательность работ

Лестницы в домах, магазинах, банках и других предприятиях нередко становятся непреодолимым препятствием не только для инвалидов-колясочников, но и для мам маленьких детей, пользующихся колясками, представляют некоторые трудности для велосипедистов и т.п. Для облегчения жизни этим категориям граждан лестницы должны быть оборудованы пандусами. Конечно, по-хорошему, решать проблему установки данных конструкций должно государство, но, как это обычно бывает, иногда проще сделать самому.

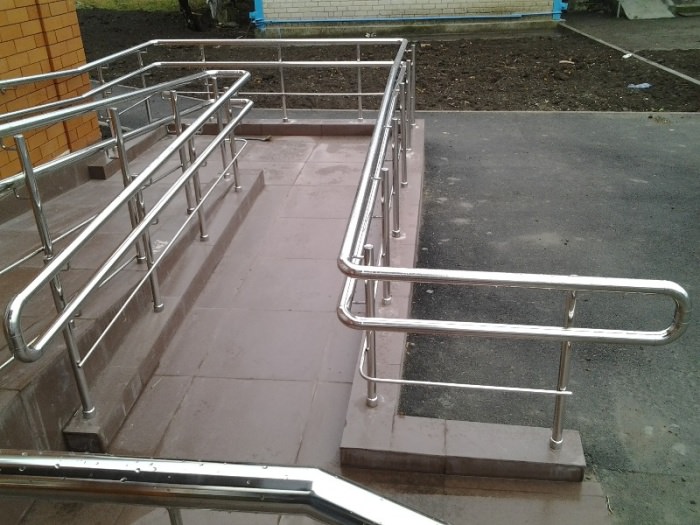

Пандус из нержавеющей стали

Применение пандусов

Как вы видите на фото, сооружение является крутым, наклонно размещенным настилом, скрепляющий два различных по высоте уровня, при помощи которого, можно подняться на крыльцо к входу в помещение или спуститься, не используя лестницу. Пандус применяется в подъездах, копируя, лестничные пролеты и гарантирует подъем на необходимый этаж разными средствами передвижения, оснащенными колесами.

Иноземцы, прибывающие с официальными намерениями или как отдыхающие, изумляются, какое же маленькое у нас количество людей с недостаточными физическими возможностями.

Но их немало, дело в том, что они находятся дома, ведь для них не предусмотрено и не построено никакой общественной инфраструктуры.

Только в привилегированных жилых домах и нынешних универсамах есть возможность наблюдать комфортные пандусы для инвалидов.

В иных местах, даже если они и существуют, то перемещаться по ним не является реальным, так как они построены не учитывая все необходимые правила и стандарты, лишь бы были.

Требования к пандусам

Алюминиевый пандус должен быть установлен под необходимым углом и не превышать допустимого отклонения.

Квалифицированные мастера оснащают пандус согласно правилам и эталону по ГОСТу Р 51261-99 «Аппараты фундаментные стационарные реабилитационные. Виды и условия».

Один из пунктов этого ГОСТа регулирует правила по поводу ограждения: «пандусы, определенной высоты подъема и определенной протяжностью, обязаны иметь перила с двух сторон».

Важно

Вдобавок, не следует забывать и о важном параметре как уклон, который при спуске обязан быть не более 8 градусов, а при подъеме –2 градуса. Однако, этот ГОСТ допускает применение пандусов, уклон которых больше разрешенного.

Пандусы необходимы не только для людей с ограниченными возможностями, но и женщинам с маленькими детьми, проживающих на высоких этажах и прогуливающихся с детьми на колясках по двору.

Несмотря ни на что, чтобы легко перемещаться с коляской, можно сделать пандус своими руками, силами и старанием.

Безопасный и спуск подъем

Варианты конструкции

Имеется возможность подобрать один из трех вариантов:

Стальной

Нам понадобятся:

  • 2 полосы балки, продолжительностью которых равняется расстоянию лестницы. Толщина алюминия такая, дабы свободно удержала вес коляски, и при этом конструкция не была слишком тяжелой.
  • Распорки, для соединения балок.
  • Крепительные, высокопрочные дверные петли, удлинительные полосы.

Петли скрепляются болтами. Полосы балок размещаются на дистанции, примерной дистанции колес в коляске. При всем указанном, соединительные распорки размещаются настолько близко к лестнице, дабы человек везущий коляску не споткнулся о них. Строение закрепляется к поручням петлями, удлинительными полосами и крепительными элементами.

Из дерева

Прекрасный вариант с целью применения в жилых подъездах, где есть поручни с обеих сторон или поручни и стенки. Полосы делают из дерева, продолжительность которых обусловливается продолжительностью ступенек и параметров коляски. В приподнятом положении две створки прикрепляются к поручням крючками. В отброшенном состоянии он будет смотреться как заграждение ступенек лестницы.

Бетонированный

Для начала нужно приготовить впадину в кромке. После этого приготавливаются форма для производства ограждений. В итоге получится два ограждения, которые определяют границы строения.

Между ограждениями образовывается песочно-гравийная подушка (забрасывается и сдавливается песок, досыпают гравий и еще один раз утрамбовывается, см. фото). И только после все этого фиксируется каркасная основа и заливается бетон.

Состав загустеет и будет пригоден для использования.

Технические характеристики

Изготовление пандусов включает в себе огромное количество параметров и норм:

  • Должны включать в себе особенные поручни на определенной высоте (0,7-0,9 метров), а в детских заведениях (0,5)
  • Особое покрытие, чтобы обеспечивать нужное зацепление и способствовать облегченному подъему и спуск для людей с ограниченными возможностями.
  • Надежный материал изготовления.
  • Угол откоса для благоустроенного и безопасного использования, потому что при огромном откосе, тяжело подниматься, даже при посторонней помощи людей.
  • Перила должны иметь возвышенность не меньше 0,45 метра.
  • Инвалидный пандус обязан быть не меньше 1 метра в ширину.

Сделав пандус хотя бы на крыльце своего дома, вы значительно облегчите жизнь многим своим согражданам. Для этого достаточно минимальных строительных навыков. Остальное (порядок работ, технические характеристики) можно почерпнуть из фото и видео.

Устройство пандуса из бетона

Изготовление пандуса из металла:материалы и последовательность работ

Трудности передвижения людей с ограниченными возможностями – проблема, с которой они сталкиваются каждый день не только дома, но и на улице. Ведь человеку, который передвигается на инвалидной коляске, многие места просто не доступны, особенно те, к которым можно добраться только с помощью лестницы. Эти здания наравне со степенями оборудуют пандусами.

Что такое пандус?
Пандус – незаменимая в наше время конструкция для заезда с уклоном для колясок, велосипедов, инвалидных кресел и другого транспорта. Чаще всего он дублирует лестницы.

Пандус устанавливается у входа в помещение или на лестничном пролете.

Его главное назначение состоит в том, что он сочетает отличающиеся по высоте горизонтальные плоскости технического назначения: для инвалидов или транспорта.

Устройство пандуса – основные требования:

• Угол наклона пандуса должен быть минимальным, чтобы инвалид в кресле мог подняться по нему самостоятельно.
• Поверхность должна быть не скользкой, прямой, не иметь никаких неровностей. Ничего не должно мешать движению.

Конструкция представляет собой лестничный бетонный марш, только вместо ступеней у него – ровная плоскость спуска. В отличие от лестницы, его уклон не должен превышать 10%, а подьемная плоскость в 9% уже является отклонением от нормы, так как человек с ограниченными возможностями без чьей-либо помощи подняться по ней не сможет.

Какие бывают виды? Прежде всего определим, какие бывают виды пандусов. В зависимости от используемого материала: • металлические; • бетонные;

• деревянные.

Также пандусы бывают: • Стационарные; • Откидные;

• Съемные.

Стационарные устанавливают у входа в здание. Они не убираются. Откидные используются, когда место ограничено, и опускаются в случае необходимости. Они закрепляются на стене прохода. Часто устанавливаются в домах, где установка стационарного будет мешать свободному проходу других жителей.

Съемные устанавливают временно, для преодоления препятствия в конкретный момент. Они, в свою очередь, также бывают различных видов: 1. Раздвижные телескопические – две аппарели, которые раздвигаются в длину и в собранном виде не занимают много места. 2. Ролл-пандусы – вариант для тех, у кого совсем мало места.

Благодаря специальному каркасу они скручиваются как ковер.

3. Рампы – раскладная модель, которая используется для того, чтобы преодолеть пороги и другие небольшие возвышенности.

Еще пандусы можно классифицировать на: • монолитные; • с опорой стенки;

• с полной опорой на грунт или подсыпку.

Устройство пандуса – как сделать своими руками?

Определение параметров конструкции
Бетонный пандус – один из самых устойчивых видов. Они бывают одномаршевые (на один пролет) или многомаршевыми (с промежуточными площадками). Это зависит от высоты подъема. Максимальная длина одной полоски не должна превышать 9 метров, поэтому нельзя сделать одну длинную плоскость на большое расстояние.

Также учитывается то, что максимальная высота марша – 80 см. Исходя из этого, рассчитывая размеры пандуса нужно учесть площадки в начале, в конце пандуса, а также промежуточные площадки. При сооружении пандуса важно знать, что подъему не должно ничего мешать, например, двери.

Площадки должны быть достаточных размеров, чтобы хватало места для свободного разворота коляски.

Совет

Минимальная ширина плоскости пандуса должна быть 1 м, это если предусмотрено одностороннее движение, и, соответственно 2 м, если двустороннее. Законом также предусмотрено обязательное устройство бортиков на пандусу, чтобы колеса коляски НЕ прыгали с поверхности. Их минимальная высота – 5 см.

Для безопасности и удобства передвижения пандусом, его оборудуют перилами с обеих сторон. Поручни должны быть расположены по всей длине, их высота должна учитывать потребности детей и взрослых. Поэтому перила располагают на высоте 50 см – для ребенка и, соответственно, 70, 90 см – для взрослого.

Устройство пандуса – расчет

Прежде чем приступить к работам, нужно подготовиться, сделать все необходимые расчеты и измерения, то есть составить проект. Согласно нормативам, высота пандуса должна относиться к длине в расчете 1:12.

Это означает, что для сооружения конструкции высотой 1 метр нужно сделать ее длиной в 12 метров, при высоте 1,2 метра – в 15 метров.

Однако согласно нормам делать так запрещено, поэтому нужно разделить его на 2 марша одинаковой длины – по 7,5 метра, площадка между маршами будет на высоте 0,6 метра (h1 / 2 = 1,2 / 2)

Размер площадки между маршами возьмем 2 м2. Исходя из этого нужно l1 17 м2 (15 м и 2 м площадка). V1 = 1/10 s = 1/10 17 м2 = 1,7 кубометра. V2 = h1 * l1 = 1, 2 * 15 = 18 м2 * ½ толщина кирпича (0,125 м) = 2,225 кубометров.

m = 2, 25: 0,002 = 1125 штук.

Так же определяем объем используемой отсыпки (9 м3) и необходимую длину прутьев арматуры (243 погонных метра): • площадь – s; • высота пандуса – h1; • высота площадки – h2; • длина плиты – l1; • объем бетона – v1; • объем стенок – v2;

• количество кирпичей – n.

Устройство пандуса – последовательность работ

• Армирование пандуса. Шаг 1. Делаем разметку под строительство шнурами и колышками. При этом учитывается внутренняя ширина будущей конструкции. • Шаг 2. Заливаем фундамент под стены. • Шаг 3. Осуществляем растяжку и выставление уклона. • Шаг 4.

Занимаемся выкладыванием кирпичных стен. После этого выжидаем около месяца. • Шаг 5. Засыпаем расстояние между стенками. • Шаг 6. Нужно сделать защитную прослойку между засыпанием и бетоном (часто используют полиэтилен). • Шаг 7. Армируем сооружение. • Шаг 8.

Делаем отбортовку.

• Шаг 9. Производим бетонирование. Залить лучше бетон марки не ниже М300 снизу вверх. Так как верхний слой будет сохнуть быстро, его смазывают водой, чтобы все засыхало равномерно. Если после его полного высыхания появляются трещины, их можно исправить цементной стяжкой.

• Шаг 9. Делаем установку перил.

• Шаг 10. Покрываем конструкцию мостовым или другим материалом.

Устройство пандуса – дело необходимое. По пандусу передвигается не только человек с ограниченными возможностями, но и люди с колясками. Это как минимум сделает удобнее посещение того или иного дома.

Прежде чем залить конструкцию сооружения, надо определиться, какое именно место подойдет лучше всего. Затем заняться расчетами.

Если вы выбрали пандус из бетона, то вышеизложенные инструкции помогут все рассчитать.

Как сделать пандус своими руками

Изготовление пандуса из металла:материалы и последовательность работ

Оглавление:

  • 1 Откидной пандус
  • 2 Что нужно учесть в конструкции
  • 3 С чего начать
  • 4 Из дерева
  • 5 Видео

К сожалению, так иногда происходит, что в семье кто-то из близких родственников по тем или иным причинам вынужден передвигаться в инвалидной коляске или случается, наоборот, радостное событие – прибавление потомства, и молодым мамам, конечно же, требуется вывозить свое чадо на прогулку.

Инвалидная эта коляска или детская, в любом случае возникает проблема – это ступеньки, которые создают трудности не только в подъезде многоквартирной высотки, но и на ступенчатом крыльце собственного дома или магазина.

В этой статье обратим внимание на то, как сделать пандус своими руками в подъезде.

Устройство пандуса

Обратите внимание

Что такое пандус? Это наклонная площадка, но мы рассмотрим именно ту, которая соединяет две горизонтальные плоскости между собой. Соорудить такую площадку относительно несложно.

А вот сделать так, чтобы инвалиду-колясочнику или молодой маме с детской коляской было безопасно и легко подниматься и спускаться по этой конструкции, может быть действительно нелегко.

Рассмотрим устройство пандусов и их монтаж.

Откидной пандус

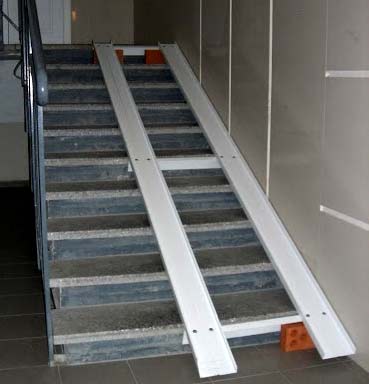

Откидной пандус из легкого металла

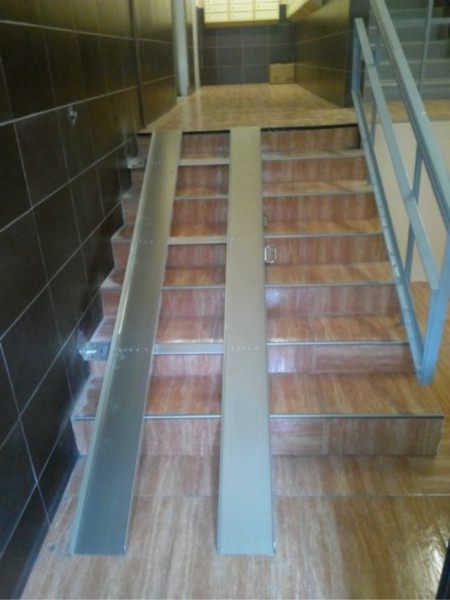

Обычно самая простая конструкция пандуса – это два металлических швеллера, расположенных параллельно по отношению друг к другу.

Если это подъезд высотки, то лучше всего будет сделать пандус универсальным и, что немаловажно, откидным – тогда он никому не помешает и пользоваться им по необходимости смогут все жильцы многоквартирного дома, а не только инвалиды-колясочники.

Для этого конструкция должна состоять из двух швеллеров шириной по 200 мм. К тому же для хорошего сцепления поверхность швеллеров должна быть обязательно рифлёной или покрыта специальными противоскользящими накладками.

Все это необходимо из соображения безопасности и практичности самого пандуса.

Итак, наша задача сделать стационарный или универсальный, сравнительно легкий откидной пандус в подъезде.

Что нужно учесть в конструкции

Требования к пандусу

Длина швеллерных рельс необязательно может соответствовать размеру лестничного марша. Если в подъезде достаточно места, то можно немного поиграть с углом наклона.

Дело в том, что, чем длиннее будут рельсы, тем меньше будет угол по отношению к горизонтальной поверхности, благодаря этому наклон всей конструкции пандуса будет более пологим, что, в свою очередь, даст возможность инвалиду на коляске самостоятельно преодолевать этот уклон в том или ином направлении.

Важно

Что касается лестничного марша подъезда, то он не имеет нужного нам угла наклона, поэтому если, в силу нехватки места на площадке подъезда, мы будем вынуждены сделать швеллера по длине марша, то наклон пандуса будет достаточно крут, и человек в коляске сможет воспользоваться им лишь при условии, если с ним будет сопровождающий. Обсудим как раз этот случай.

С чего начать

Пандус готов

  • Сверлим отверстия в швеллере под петли, которые заранее приобрели в строительном магазине. Для такой конструкции используются мощные дверные петли.
  • Устанавливаем петли снизу швеллера, используя болты с потайными шляпками.
  • С другой стороны к конструкции перил крепим удлиняющие пластины. Они должны быть такой длины, чтобы пандус было возможно прислонить к самим перилам.
  • Устанавливаем удлиняющие пластины к вертикальным стойкам перил болтами. Стоит сказать, что прямоугольные выемки в пластинах должны быть чуть шире металлического сечения вертикальных элементов в конструкции перил, чтобы можно было прочно закрепить саму пластину.
  • Вымеряем расстояние между рельсами швеллеров с таким расчетом, чтобы оно совпадало не только с шириной инвалидной коляски, но также подходило и для коляски детской и даже сумки-тележки.
  • С помощью болтов с потайными шляпками соединяем снизу швеллера между собой металлическими распорками – уголком или стальными полосами толщиной 3–5 мм, и шириной около 40 мм. Стоит учесть, что распорок не должно быть много (максимум 3 перемычки), и они должны плотно прилегать к поверхности ступенек, чтобы не создавать трудности передвижения тому, кто будет поддерживать коляску сзади.
  • Устанавливаем крепеж. К дальней от перил эстакаде пандуса в торце швеллера крепим обычную дверную ручку-скобу. Она будет одновременно играть роль и ручки, и петли, через которую можно будет крепить пандус к перилам с помощью цепи с замком либо обычного металлического крючка, если позволяет конструкция перил.

Складной пандус

Будет просто замечательно, если пандус будет складным и сделан из легких сплавов металла, например, алюминия. Он будет достаточно легким и удобным в эксплуатации. Однако есть некоторые моменты, на которые особенно нужно обратить внимание.

Во-первых, этот материал стоит очень недешево. Во-вторых, охотники за цветным металлом мимо такого пандуса не пройдут. Другими словами, попросту унесут.

Можно использовать швеллер либо сделать из нержавеющей или оцинкованной стали, но в таком случае пандус будет тяжелым и не каждый сможет его поднять.

Из дерева

Самодельный деревянный пандус в сложенном состоянии

Если вы решили соорудить откидной деревянный пандус, то, можно сказать, что каких-то серьезных конструктивных отличий от пандуса металлического здесь нет. Отличие лишь в том, что изготовление этой конструкции потребует большего времени и усилий. Почему? Мало найти подходящие деревянные доски, которые могли бы выдержать большой груз.

Во-первых, дерево должно быть хорошо струганым и его надо обязательно проолифить, а нижнюю – нерабочую поверхность досок желательно покрыть лаком. В таком случае деревянный пандус долго прослужит.

Во-вторых, по краям досок, вдоль всей длины пандуса, в целях безопасности нужно будет из реек набить бортики как внутренние, так и наружные, такой ширины, чтобы на рабочую поверхность свободно помещались колеса как инвалидной, так и детской колясок.

Монтаж пандуса должен осуществляться таким образом, чтобы вся конструкция располагалась от стены или перил на расстоянии не менее 50 мм. Это позволит свести на нет какое-либо касание к вертикальным поверхностям и, следовательно, избежать неудобств и при спуске, и при подъеме.

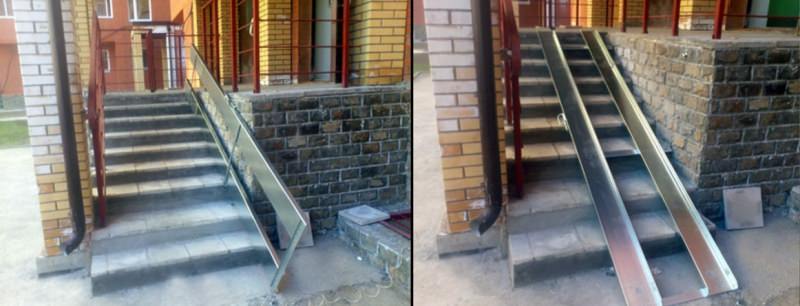

Откидной пандус для инвалидов

Как видите, установить пандус такой конструкции совсем несложно. Главное, чтобы пользоваться им было удобно и легко, а также безопасно.

Постарайтесь при изготовлении откидного пандуса в подъезде многоквартирной высотки следовать всем этим рекомендациям, и тогда вы создадите более комфортные условия проживания в вашем доме не только для людей с ограниченными возможностями, но и для самих себя.

Видео

В этом видео вам расскажут, как сделать пандус, правильно рассчитав его угол:

Смотрите также

Как сделать пандус для колясок своими руками: металлический, бетонный, деревянный

Изготовление пандуса из металла:материалы и последовательность работ

Оглавление:

Пандус – это наклонная площадка, которая соединяет собой две горизонтальные плоскости, имеющие различную высоту. Обеспечивает для колесного транспорта возможность перемещения с одной плоскости на другую.

  В повседневной жизни чаще всего используется пандус для колясок, инвалидных или детских. Является самым распространенным средством, позволяющим человеку с ограниченными двигательными способностями преодолевать лестницы, пороги и прочие возвышенности.

Установить пандус можно на улице, в подъездах, метро и прочих общественных местах.

Какие пандусы бывают. Виды конструкций и устройство

Наиболее распространены следующие виды пандусов:

Стационарные

Стационарные пандусы — это несъемные конструкции, которые рассчитаны на эксплуатацию продолжительное время. Устанавливаются чаще всего снаружи здания. Как правило, представляют собой две полосы металлического швеллера, уложенные параллельно друг другу и оснащенные поручнями. Может также изготавливаться из бетона.

Откидные пандусы для колясок

Откидной пандус для колясок — подвид стационарных изделий, который может «откидываться», освобождая проход или лестничный марш. Обычно их используют в подъездах, частных домах и других местах с ограниченным пространством, где несъемная модель помешала бы свободному передвижению людей.

Устройство пандуса
Конструкция крепится к стене или перилам, идущим вдоль лестницы, при помощи петель, щеколд и прочих замков. Для спуска или подъема коляски достаточно освободить защелку и уложить пандус на лестничный марш.

Видео: откидной пандус в подъезде

Съемные пандусы

Съемные пандусы отличаются своей мобильностью и гибкостью в эксплуатации. За счет маленького размера, складной конструкции и легких материалов без труда транспортируются в детских или инвалидных колясках. По типу устройства пандуса различают три категории :

  • раздвижные телескопические;
  • рампы — пандусы для порогов;
  • ролл-пандусы.

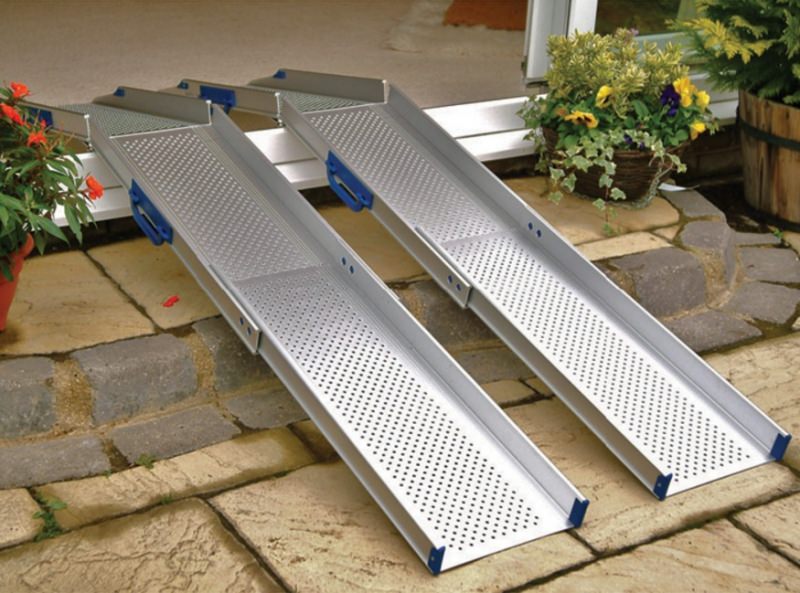

Телескопический пандус

Телескопический пандус представляет собой две аппарели, которые способны раздвигаться, увеличивая свою длину в 2 и более раз. В собранном состоянии изделие занимает минимум места. Очень удобен для преодоления парапетов, лестниц, подъема колясок в автомобиль и других целей.

Модели отличаются между собой максимальной длинной аппарелей, грузоподъемностью и шириной направляющих. Так, в сложенном виде, раздвижной пандус может выдерживать до 400 кг.

Рампа — пандус для порогов

Рампа для колясок имеет сравнительно небольшие размеры и предназначена для преодоления порогов, бордюров и прочих небольших препятствий. Складной пандус отличается легкостью конструкции и быстротой установки.

Ролл пандус

Ролл пандус имеет высокотехнологичный каркас, который может сворачиваться как коврик. В сложенном состоянии такое изделие практически не занимает места. В доме, где есть маленький ребенок, может применяться как пандус для детских колясок.

Видео: ролл пандусы в деле

Параметры и размеры пандуса для колясок

Главным параметром пандуса для инвалидов является уклон рабочей плоскости. Измеряется в процентах и представляет собой отношение высоты (Н), на которую он позволяет подняться, к длине его горизонтальной проекции (L).

ЧИТАТЬ ТАКЖЕ:  Допустимое расстояние от бани до забора: предпосылки и нормы – всё о банях

Если принять L=1000 мм, Н= 100 мм, то угол наклона пандуса составит 10%.

Рабочая поверхность изделия, по которой движется коляска, называется маршем. Длина марша – еще один важный размер пандуса.

По действующим нормам ГОСТ и требованиям СНиП величина Н не должна быть больше 80 см при перемещении по прямой (L) на метр. То есть 8% – это максимальное значение  уклона пандуса для инвалидных колясок.

Исключение составляют те случаи, когда подъем не превышает 20 см. Тогда возможно увеличить угол наклона до 10%.

Совет

В остальных случаях, для спуска или подъема, людям с ограниченными физическими возможностями требуется посторонняя помощь.

В зависимости от веса, габаритов и размеров колесной базы коляски, выбирается общая ширина пандуса для инвалидов и его аппарелей. Направляющая должна свободно умещать колесо транспортного средства. Конструкции с единой рабочей поверхностью обладают повышенной жесткостью и грузоподъемностью.

Проектирование пандуса: нормы СНиП и требования ГОСТ

При проектировании пандуса крайне важно соблюдать стандарты, нормы СНиП 35-01-2001 и учитывать требования ГОСТ Р 51261-99, чтобы в последствие избежать проблем с оформлением документов на изделие.

  • Обязательно наличие горизонтальной площадки перед подъемом. Она должна иметь размеры, которые дадут возможность подъехать к аппарелям и остановиться, то есть не меньше, чем габариты коляски. Такая же площадка нужна в конце спуска, чтобы человек имел возможность освободить руки для каких либо действий.
  • Ширина пандуса для одностороннего движения должна составлять не менее 90 см. Для двустороннего – не менее 1,8 м. Поскольку на двусторонней конструкции человек может держаться за поручни только с одной стороны, рекомендуется уменьшить уклон пандуса до 6,7%, либо оборудовать изделие дополнительным поручнем, стоящим посередине.
  • Если пандус состоит из нескольких частей, например, установлен на лестницу с двумя пролетами, необходимо наличие промежуточных площадок, размеры которых дадут возможность развернуть коляску. Глубина площадки должна быть не менее полутора метров, а ширина равняться удвоенной ширине марша.

Особые требования к поручням пандусов:

  • ограждения для пандусов обязательны при высоте подъема более 150 мм или длине 1,8 м;
  • должны находиться с двух сторон и быть длиннее самого пандуса не менее, чем на 30 см;
  • диаметр поручней может изменяться в пределах от 30 до 50 мм;
  • поручень пандуса для колясок должен быть круглым и составлять непрерывную линию по всей длине изделия;
  • рекомендуется делать двойной поручень с высотами 60 см и 80 см. Если предполагается передвижение на коляске ребенка, то возможно ограждение высотой 50 см;
  • по краям конструкции обязательно наличие бортика, высота которого не меньше 5 см. Он необходим для того, чтобы колеса инвалидной коляски случайно не соскользнули.

Как сделать пандус своими руками

Пандусы нужны не только людям с физическими ограничениями, но и мамам, живущим в многоэтажных домах и гуляющим с коляской по улицам. В любом случае, чтобы свободно передвигаться с коляской, можно сделать пандус своими руками.

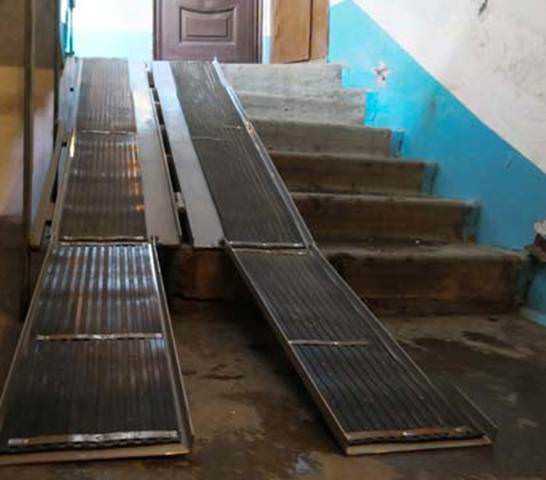

Металлический пандус

Мы изготовим откидной металлический пандус для лестницы, который можно установить в подъезд, на крыльцо или любое другое место. Для этого нам понадобится:

  • две полосы швеллера, длина которых равна длине лестничного марша. Толщина металла должна быть такой, чтобы он выдержал вес коляски, но при этом вся конструкция не была излишне тяжелой;
  • распорки, чтобы скрепить самодельные аппарели между собой. Толщина 3-5 мм, ширина 30-40 мм. Можно использовать металлические уголки.
  • 3 прочные дверные петли, 3 удлиняющие пластины, 3 крепежа, имеющие такой вид:где А – дверная петля, Б – удлиняющая пластина, В – крепеж.

Петля крепится к низу пандуса с помощью болтов с потайными шляпками. Удлиняющая пластина по ширине совпадает с петлей, а длина ее должна быть достаточной для того, чтобы конструкцию можно было прислонить к перилам. Размеры выемки в удлиняющей пластине должны быть больше, чем поперечное сечение лестничного ограждения.

Общий вид конструкции показан на чертеже пандуса:

Полосы швеллера крепятся на расстоянии, равном расстоянию между колесами коляски. При этом скрепляющие распорки должны располагаться как можно ближе к подступенкам лестницы, чтобы человек, везущий коляску, не запнулся за них. Данная конструкция крепится к перилам с помощью петель, удлиняющих пластин и крепежа.

Чтобы закрепить откидной пандус на перилах лестницы, делается петелька для цепи или замка. Если изделие фиксируется на стене, как альтернативный вариант, можно установить шпингалет, который будет держать пандус. Это незамысловатое устройство отлично справляется со своей задачей.

Деревянный пандус своими руками

Аналогичный пандус для инвалидных колясок, но немного сложнее, материалом для которого служит дерево. Предназначен для лестницы, имеющей перила с двух сторон или перила и стену. Устройство отлично подойдет для установки в подъезде.

Откидной пандус изготавливается в виде двух створок, крепящихся с помощью петель к перилам лестницы. Аппарели выполняются из деревянных досок, размер которых зависит от длины лестницы и габаритов коляски. Ширина створок такова, чтобы в опущенном виде между ними оставался небольшой зазор, который даст возможность пройти человеку, везущему коляску.

В поднятом состоянии обе створки крепятся к перилам с помощью замков. Если обратную сторону пандуса отделать соответствующим образом, то в откинутом виде он будет выглядеть, как ограждение лестницы. Дерево можно покрыть лаком, но при этом надо помнить, что рабочая поверхность не должна быть скользкой.

Как сделать бетонный пандус

Самый надежный из всех видов конструкций и самый долговечный. Однако спроектировать и сделать бетонный пандус своими руками довольно сложно. Постройка изделия имеет несколько этапов:

  1. Сделайте углубление у кромки пандуса, где он будет наиболее тонким. При заливке бетонном, это увеличит толщину и не даст потрескаться или отколоться краям конструкции. В идеале делать заглубление по всей площади.
  2. Подготовка опалубки для сооружения бордюров. Создание в опалубке песчано-гравийной подушки, армирование и заливка бетоном. В результате получается два несущих бордюра, которые определяют пределы нашей конструкции.
  3. Между бордюрами опять же формируется песчано-гравийная подушка: вначале засыпается и утрамбовывается песок, затем добавляется гравий и все еще раз трамбуется. Толщина прослойки зависит от высоты сооружения в данной точке. При создании подушки необходимо оставить порядка 10 см для арматуры.
  4. Устанавливается арматурный каркас и заливается бетон. Рекомендуется использовать бетон марки не ниже М300.

Пользоваться конструкцией можно только после того, как раствор полностью затвердеет.

Сооружение обязательно оборудуется ограждениями для пандусов. Стойки под них можно вставить в еще не полностью застывший бетон или уже позже сделать отверстия и установить в них перила, после чего укрепить их раствором.

Отделка пандуса

Можно придать изделию более привлекательный вид, отделав его плиткой.

  Надо помнить, что это пандус для инвалидов и поверхность не должна быть скользкой, поэтому не рекомендуется использовать керамическую плитку, даже если она предназначена для облицовки полов.

Лучше взять клинкерные или керамогранитные модели. Если пандус для колясок расположен на открытом воздухе, лучше всего подойдет тротуарная плитка или природный камень.

Статьи по теме

Изготовление пандуса из металла:материалы и последовательность работ

Пандусом называют наклонную площадку, которая предназначается для спуска или подъема малогабаритного колесного транспорта (инвалидных или детских колясок).

Как правило, устанавливается рядом с лестницами и является ее альтернативой. Благодаря чему  человек с ограниченными возможностями движения может преодолеть подъем или спуск без посторонней помощи.

В статье речь пойдет о правильном устройстве пандуса.

Содержание:

Устанавливаются пандусы на крыльце зданий самого различного назначения.

То есть там, где необходимо соединить две горизонтальные площадки, расположенные на разной высоте и размещаются наклонные дорожки, с плоской поверхностью.

Чаще всего можно видеть пандус в общественных организациях – больницах, школах, детских садах, в магазинах и аптеках, а также на входе в метро или подземных переходах, в подъездах и частных домах.

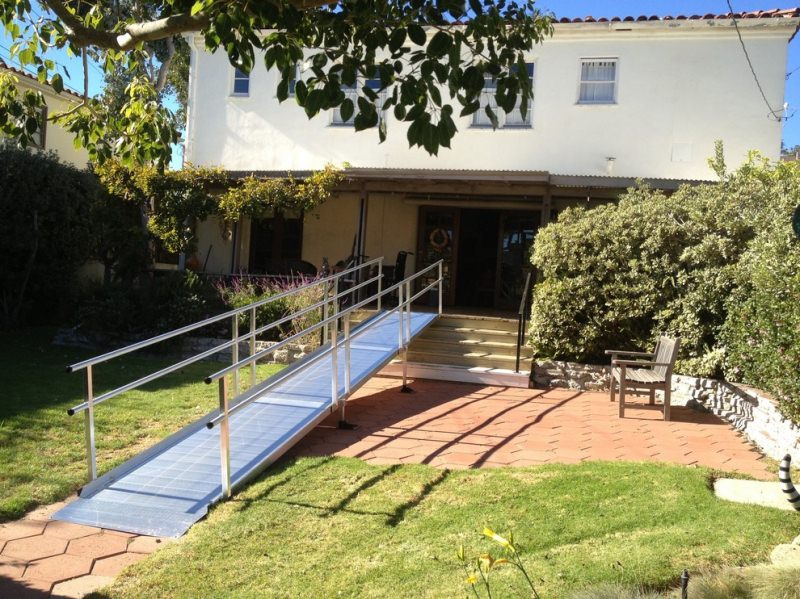

Пандус фото

Различают несколько основных видов пандусов, которые отличаются по внешнему виду, а иногда и по назначению.

Виды пандусов

Конструкция пандуса и его устройство бывают различными. В зависимости от того где они устанавливаются и для чего предназначены, их подразделяют на 3 основных разновидности и несколько подвидов.

Стационарные пандусы

  • Это конструкции, которые не имеют съемного механизма и рассчитаны на длительную эксплуатацию. Устанавливаются такие изделия снаружи строений, например, при входе в жилые дома, кинотеатры, больницы, магазины. Основное правило заключается в том, что их конструкция закладывается еще на этапе проектирования зданий.
  • Внешне они представляют собой две полосы, расположенные параллельно друг другу под определенным углом наклона, и снабжены поручнями. Бывают монолитными или в виде буквы П. Как правило, дублируют лестницу, но в некоторых случаях устанавливаются и поверх ступенек.  Высота пандуса зависит от общей высоты подъема.
  • Чаще всего данные пандусы изготавливаются из бетона, но иногда используется металл и даже дерево.

Пандусы откидные

  • Внешне они похожи на стационарные пандусы и их назначение практически идентично. Основное отличие заключается в том, что данные конструкции имеют откидной механизм. В собранном виде освобождается лестничный марш. Применяются внутри подъездов в многоэтажных домах, а  также в частных строениях. То есть там, где место является ограниченным и применение стационарного пандуса невозможно, так как стало бы помехой для свободного перемещения людей.
  • Откидной пандус имеет вид рельсов или платформы. С одной стороны закрепляется к стене или перилам, которые располагаются вдоль лестницы, при помощи специальных замковых соединений, либо простых строительных петлей и щеколд. Вторая сторона остается свободной и конструкция беспроблемно может опускаться и подниматься. Чтобы совершить подъем или спуск по такому пандусу, достаточно просто раскрыть замковый механизм и уложить платформу на лестничный марш. Когда необходимость в них исчезает, они также спокойно возвращаются на место, вновь закрепляясь замком.

Съемные пандусы

  • Такие пандусы называют еще портативными. Они достаточно легко устанавливаются при необходимости, а когда становятся неактуальными, также легко демонтируются. При этом они занимают мало место и могут быть складными, что удобно в случаях транспортировки. Это достаточно мобильные и гибкие конструкции. Это отличный вариант пандусов для детских колясок и инвалидных кресел. Для изготовления применяются легкие материалы – сталь или дюралюминий.

Существует три основных подвида съемных пандусов, которые различаются по типу устройства:

  • телескопические;
  • рампа;
  • ролл.

Телескопические раздвижные пандусы

  • Они способны раздвигаться, тем самым увеличивая свои параметры в длину. Когда изделие собрано, оно не занимает много места, может легко перевозиться, а при необходимости раздвигаться, становясь длиннее в 2 раза, а в некоторых случаях и более. Покрытие такого пандуса имеет противоскользящую поверхность, для предотвращения скатывания колясок назад во время подъема либо слишком быстрый спуск. Может применяться для подъема на лестницы, преодоления парапетов или для перемещения в автотранспорт.
  • Внешне представляет собой две параллельные аппарели. Вообще, термин аппарель заимствован из военного дела, где  так называют специальные приспособления, позволяющие грузить тяжелую технику (автомобили и даже танки) для перевозки в железнодорожных составах. Модели раздвижных пандусов на сегодняшний день самые разнообразные, отличия между ними заключается в длине направляющих и в их ширине. Также важным показателем считается грузоподъемность изделия. Приблизительная возможная нагрузка на пандус в собранном виде составляет 400 кг.

Пандус для преодоления порогов – рампа

  • Данное изделие отличается малыми габаритами и используется в случаях, когда требуется переехать на инвалидной коляске или перенести детскую коляску через порог в доме или бордюр на улице, а также через иные небольшие препятствия.
  • Слово «рампа» можно перевести, как наклонная поверхность. То есть в принципе пандус и является рампой, но в российской действительности под таким названием выпускаются именно платформы небольшого размера для преодоления порогов. Изделие достаточно легко устанавливать и разбирать. Такой пандус имеет складную конструкцию из прочного материала (резина или металл).
  • Как правило, рампы позволяют преодолевать преграды, высота которых варьируется от 3 до 15 см. Изготавливаются они в форме клина, с фиксированной высотой и шириной (ширина пандуса не превышает параметры дверного проема, то есть не более 85 см). Когда бордюры или порог имеют форму выступа, требуется устанавливать пандус с двух сторон.
  • Чтобы данная процедура не занимала слишком много времени, производители предлагают использовать раздвижные конструкции, состоящие из двух клиньев и платформы. Платформа (средняя секция) устанавливается на порог и накрывает его, а для спуска и подъема используются две клинообразные детали, с каждой стороны от центра. Конечно, при постоянном использовании такого изделия, возникают трудности с закрытием двери. Именно поэтому двухсекционные или трехсекционные пандусы применяются только по необходимости.

Ролл-пандус

  • Современная разработка, высокотехнологичное изделие, которое состоит из большого количества поперечных секций, соединенных делителями. Секции могут сниматься, тем самым регулируя размеры пандуса. В собранном виде такое изделие представляет собой рулон. То есть он легко может сворачиваться и помещаться, например, в багажнике автомобиля. Место роллопандус занимает минимально, и довольно прост в эксплуатации.
  • Так как секции являются съемными, то имеется возможность подогнать его под размеры любой лестницы, легко удлиняется и укорачивается. Изделие имеет повышенную грузоподъемность, а для его изготовления используется авиационный алюминий, обладающий высокой прочностью.

Основных типа пандусов по устройству два – это рельсы и платформа.

Пандусы с рельсовой конструкцией

  • Представляют собой изделие из двух раздельных секций, изготовленных, как правило, из металла. Каждая рельса имеет небольшие бортики, а также покрыты специальным противоскользящим материалом. Такие сооружения считаются наиболее легкими и мобильными, но если подъем имеет большую крутизну, то подниматься в инвалидном кресле по нему самостоятельно не рекомендуется.

Пандус-платформа

  • Это наклонная площадка, ширина которой может быть от 60 см до 2,5 м. Такие платформы также могут быть портативными, при этом складываются они либо в горизонтальном, либо в вертикальном положении. Чаще всего для изготовления применяется нержавеющая сталь или алюминий. Также различают и такой тип изделия, как пандус-книжка. То есть он имеет две секции, которые складываются пополам, наподобие книги или чемодана. Такие конструкции легко переносить, хранить, а также эксплуатировать.

Технические характеристики пандусов

Так как данный вид конструкций предназначается для спуска или подъема людей, с ограниченными двигательными способностями, то требования к параметрам предъявляются очень высокие.

  • Наиболее важная характеристика – это угол наклона пандуса, а точнее, рабочей поверхности, которую также называют маршем. Данный параметр измеряют в процентах, и представляет он соотношение общей длины горизонтальной плоскости и высоты, на которую требуется подняться.
  • Как правило, максимальным значением угла наклона является величина в 8%. При этом, если длина пандуса не более 20 см, то допускается увеличить угол приблизительно на 2 % (то есть сделать его равным 10 %). Если же при большой общей длине пандуса, угол наклона площадки для спуска/подъема будет превышать 10 %, то подниматься людям в инвалидных колясках самостоятельно будет просто невозможно.
  • Направляющие рельсовых пандусов должны свободно вмещать стандартные колеса инвалидных кресел или детских колясок. Как правило, платформы обладают большей грузоподъемностью и жесткостью, чем рельсы.  Существует определенный набор требования, который зафиксирован в официальной документации (ГОСТы, СНиПы и так далее).
  • Перед подъемом  и после него должна обязательно находиться горизонтальная плоскость, которая вмещала бы в себя габариты кресла или коляски.
  • При установке пандуса на лестнице с несколькими пролетами, то есть в случаях, когда изделие состоит из нескольких частей, обязательно наличие ровной плоскости между частями. Это необходимо для предоставления возможности развернуть коляску. Размеры такой промежуточной площадки составляют – ширина равна двойной ширине марша, а глубина от 1,5 м.
  • При размещении пандуса для одностороннего подъема/спуска следует выдерживать ширину в 90 см. Если требуется двустороннее передвижение, то ширина увеличивается в два раза, то есть данный параметр должен быть не менее 180 см. Кроме того, важно учитывать при двустороннем перемещении тот факт, что держаться человек может только с одной стороны, а, значит, угол наклона конструкции следует сократить до 6%. Оптимальным вариантом станет наличие дополнительного поручня в центре, либо установка пандуса с двух сторон от лестницы.
  • Важно устанавливать ограждения пандуса при высоте его подъема более 15 см, а также в случаях, когда марш имеет длину более 1,5 м. Перила могут иметь конструкцию с двойным поручнем. Первый поручень для пандуса располагается на высоте 60 см (если предполагается перемещение детей на инвалидных креслах, то 50 см), а высота второго равно 80 см.
  • Поручни при возможности должны располагаться с обеих сторон и быть длиннее подъемного марша, как минимум на 30 см с каждой стороны, при этом важно, чтобы они были непрерывного на всем протяжении. Диаметр перил может варьироваться от 3 до 5 см.
  • Край пандуса обязательно должен быть снабжен небольшим бортиком (высота не менее 5 см), который предотвращает соскальзывание колес транспорта.

Пандусы могут быть изготовлены не только в заводских условиях, но и самостоятельно. В качестве материалов применяются металл, дерево или бетон. Изделия необходимы не только человеку в инвалидном кресле, но и пешеходам с детскими колясками, а иногда и людям, перемещающимся на роликах или велосипедах. Также существуют специальные пандусы для автомобилей.

Пример пандуса

  • Как правило, такие изделия состоят из трех основных элементов – две горизонтальные площадки (в начале и в конце), а также наклонная поверхность (марш). Очень часто при проектировании забывают о том, что площадки при спуске и подъеме должны свободно вмещать инвалидное кресло, иначе воспользоваться данным изделием люди с ограниченными двигательными функциями просто не смогут.
  • Важно, чтобы пандусы располагались на тех участках пешеходных дорожек или пола в различных учреждениях, где имеется перепад высоты от 4 см. Конечно, наилучшим образом будет, если пандус будет установлен в местах с перепадами начиная от 1-1,5 см, как это принято в мировой практике. Но, к сожалению, у нас это пока еще не принято официально.

Пандусы для инвалидов и детских колясок из металла

Изготовление пандуса из металла:материалы и последовательность работ

Главная » Эстакады, пандусы, рампы » Пандусы металлические

Пандусы для инвалидов и детских колясок

Конструкции служат для облегчения преодоления подъема лицам с увеличенными потребностями. Так теперь должны называться люди, имеющие ограниченные физические возможности.

Пандусы для инвалидов могут иметь различный вид с точки зрения инженерной конструкции, но все они должны отвечать общим правилам.

Во время производства компания руководствуется действующими нормативными актами, регламентирующими следующие параметры:

  1. Угол наклона. Параметр регулируется СНиП 30-01-2001, один из самых важных показателей. Недобросовестные застройщики пытаются сэкономить на размере подъезда за счет увеличения угла наклона, такие устройства должны демонтироваться. Угол наклона регламентируется в пределах 5–8%, на расстоянии 12–20 метров перепад высот не может превышать 1 метр. По этому показателю большинство установленных устройств не отвечают требованиям. Слишком крутые пандусы создают для инвалидов непреодолимое препятствие. Демонтаж нестандартных пандусов выполняется как после заявления жителей, так и по решению органов местного самоуправления.
  2. Ограждения и поручни. Для повышения комфортности преодоления высоты с перепадом более 45 см необходимо предусматривать установку поручней. Они позволяют инвалиду одной рукой помогать себе, что увеличивает безопасность подъема. Поручни располагаются на высоте 70–90 см от уровня площадки, должны быть непрерывными и травмобезопасными. Горизонтальная часть поручней должна быть длиннее пандуса на 30 см. При необходимости разрабатываются конструкции и двумя рядами поручней, каждый из которых монтируется на различной высоте. Такие решения считаются более универсальными и позволяют пользоваться как взрослыми людьми, так и детьми.
  3. Нормы для пандусов предусматривают наличие отбойников, препятствующих соскальзыванию колес с колеи. Требования к отбойникам: одновременно надежно препятствовать откату инвалидной коляски и не создавать заметных препятствий для движения.
  4. Параметры по ширине. Ширина пандуса должна обеспечивать передвижение не только инвалидных, но и детских колясок.

Универсальный пандус ширина лестнице от 3мУниверсальный пандус ширина лестнице от 2м до 3мУниверсальный пандус ширина лестнице от 1,5м до 2м

Наши специалисты во время разработки проекта и выбора материалов изготовления принимают во внимание архитектурные особенности здания. Они органично вписываются в существующий стиль, учитывают материалы изготовления фасадных стен и тип обшивки, принимают во внимание особенности входных групп.

При этом разрабатывается такое решение, которое при минимальных размерах отвечает требованиям государственных стандартов и максимально удовлетворяет пользователей. Пандусы не должны заметно ухудшать существующие условия для пользователей строения.

Наши специалисты знают, что ширина лестничных проходов согласуется с органами пожарного надзора, у них есть свои нормативные требования по их размерам на случай эвакуации людей из здания. Если установка стационарного устройства нарушает регламентные параметры, то используется вариант откидного пандуса.

В сложенном состоянии он не препятствует свободной эвакуации.

Разновидности пандусов

В зависимости от назначения здания, количества посетителей, возможностей подъездов и лестниц компания предлагает своим клиентам следующие конструкции пандусов:

  1. Стационарные. Устанавливаются перед зданиями с большим наплывом посетителей: государственных учреждений, торговых и спортивных помещений, многоквартирных домах и т. д. По желанию заказчика предусматривается один или два пролета. Для предупреждения скольжения дорожка имеет специальные выступы, колеса имеют надежное сцепление даже в зимний период времени. По техническим параметрам самые надежные и долговечные. Недостаток – большие линейные размеры сужают сферы использования.
  2. Откидные. Применяются в зданиях с ограниченным пространством как лестничных клеток, так и входных групп. Откидной пандус в жилых домах минимизирует неудобства для других жильцов, не создает препятствия для перемещения крупногабаритных предметов. Рекомендуется к монтажу в домах старой застройки и недостаточными по размерам входными группами, а также в индивидуальных строениях. Во время проектирования наши сотрудники предусматривают возможность приведения пандуса в функциональное состояния самим инвалидом без помощи окружающих. Допускается использование так называемого откидного механизма с двухсторонним управлением. Вне зависимости от того, с какой стороны инвалид подъезжает к откидному пандусу, у него есть возможность самостоятельно перевести его в рабочее состояние.
  3. Переносные. Изготовление переносных пандусов целесообразно для домов устаревших серий, позволяют изменять месторасположения устройства по мере надобности. Главные требования – легкость и надежность конструкции. При желании заказчиков наша компания изготавливает переносные приспособления облегченного типа, пользователь может перевозить его в личном автомобиле и устанавливать в труднодоступных местах.

Стационарный пандусОткидной пандусПереносной пандус

Технические требования к пандусамПандусы для инвалидов обязательно следует устанавливать при перепаде по высоте более 4 сантиметров, во время разработки проекта наши специалисты учитывают существующие положения государственных стандартов.
Размеры и конструкционные особенностиВерхняя и нижняя площадки двухуровневых пандусов обязательно должны иметь места для разворота. По размерам они должны превышать параметры инвалидных колясок и позволять без проблем выполнять различные манипуляции, в том числе и полный разворот. Ширина пандуса с односторонним движением не менее 90 см, для двухсторонних конструкций этот параметр не может быть менее 180 см. Площадка для передвижения может быть сплошной или рельсовой. Наличие противоскользящих устройств обязательно.

Промежуточные площадки обязательны к изготовлению на пандусах, длина одного пролета которых превышает 9 метров, размеры промежуточных площадок устанавливаются в пределах 140×140 см.

Если угол поворота оставляет 180°, то параметры поворотной площадки увеличиваются до 180×150 см. Стандарт контролирует минимальные размеры площадок, максимальные устанавливаются с учетом особенностей каждого подъезда.

Площадки обязательно должны иметь небольшие выступы, препятствующие обратному движению инвалидных колясок.

В зданиях с большим количеством посетителей уклон пандуса уменьшается до 5% (2,9°), при этом общая высота одного подъема не должна превышать 80 см. В исключительных случаях допускается увеличивать угол подъема до 10% (5,7°). При этом общий перепад по высоте не может превышать 50 сантиметров.

Подбираются универсальные параметры конструкций, позволяющие расширить их сферу использования различным группам инвалидам вне зависимости от тяжести болезни и возраста.
Требования к поручнямС учетом особенностей места установки пандус в подъезде может иметь парные или одинарные поручни.

Элементы поддержки должны быть непрерывными по всей длине, изготавливаться с учетом техники безопасности. Длина поручней превышает длину подъема не менее чем на 30 сантиметров. Крепление поручней надежное, полностью исключается вероятность шатания.

Обратите внимание

Диаметр труб для поручней ≈ 40 мм, крепление должно быть только с внешней стороны и не создавать дополнительных препятствий во время подъема. Расчет крепления производится по максимально возможным нагрузкам, во время изготовления обязательно закладывается коэффициент запаса прочности.

По желанию потребителей мы выполняем изготовление пандусов по индивидуальному заказу. При этом принимаются во внимание следующие технические параметры:

  1. Индивидуальные размеры используемой коляски: высота и ширина передних и задних колес, расстояние между ними, угол наклона.
  2. Особенности места установки индивидуального пандуса. Он не должен создавать неудобства окружающим, вписываться в существующие тротуарные дорожки и т. д.
  3. Материал изготовления каждого конструктивного элемента, тип антикоррозионных покрытий и т. д.
  4. Дополнительные приспособления для облегчения подъема с учетом физического состояния инвалида. При этом может изменяться высота и расположение поручней, их диаметр, особенности захвата.
  5. Специальные мероприятия по минимизации рисков скольжения колес. Наши проектировщики могут разработать устройства подъема для инвалидов, не требующие периодической очистки от снега и льда.
  6. Дополнительные шумопоглощающие демпферы. Подъем будет бесшумным при любой скорости передвижения.

Заказать можно любое количество единичной продукции с различными размерами, типом и материалом изготовления. Для каждого заказа разрабатывается отдельный проект.
Как выполняется заявкаУ нас можно приобрести как готовые изделия, так и сделать заказы на товары по индивидуальным эскизам.

Мы можем изготовить пандус для колясок или инвалидов с учетом всех существующих требований. После получения заявки наши представители могут выехать на место для личной оценки ситуации и снятия размеров.

При этом обязательно учитываются существующие нормы для пандусов, архитектурные характеристики строений, наличие входных групп и тротуаров.

На основании полученных данных проектировщики компании разрабатывают предварительный проект с указанием размеров, материалов изготовления, способов фиксации и индивидуальных требований.

Предварительный проект предоставляется заказчику для ознакомления, на этой стадии он может вносить свои замечания.

Все они будут приниматься во внимание за исключением тех случаев, когда внедрение предложений заказчика идет вразрез с нормативными требованиями государственных документов.

Чертеж металлического пандуса

Утвержденный проект передается в производственный цех, технологи подбирают ассортимент материалов, нужные профили, подсчитывают их общее количество. Одновременно разрабатывается технология производства, порядок контроля качества и окончательной приемки.

Важно

Некоторые элементы могут изготавливаться из нержавеющих сталей – упрощается поддержание конструкции в функциональном состоянии. Технологическая производственная карта служит основанием для расчета себестоимости производства и определения отпускной цены.

Оптовые и постоянные клиенты могут воспользоваться привлекательными скидками и различными бонусами и купить товары по низкой цене.
Алгоритм изготовленияПроцесс производства начинается с изучения технической документации и рабочих чертежей.

На специальных точных станках отрезаются заготовки нужных размеров, для изготовления используется только качественный прокат. Технические параметры проката отвечают положениям действующего стандарта, каждая партия металлопроката имеет свидетельство качества. Конкретный сортамент выбирается на основании расчетов по нагрузкам.

К выполнению сварочных работ допускаются только профессиональные специалисты с большим опытом практической работы. Контроль качества шва выполняется визуально, ответственные сотрудники нашей компании могут производить выборочные лабораторные испытания.

Швы зачищаются, полностью снимаются заусеницы и острые углы, могущие причинять травмы.

Все поверхности, к которым пользователь прикасается руками, тщательно проверяются, наличие выступов, раковин или иных травомоопасных изъянов категорически запрещается, для инвалидов пандус не должен представлять угрозы.

Перед покраской с поверхностей металлических конструкций удаляется ржавчина, пятна технического масла и грязь. Грунтовка наносится только на чистые и сухие поверхности. Марка грунтовки зависит от конечного красителя, за счет грунтовки значительно повышается адгезия покрытий с металлом.

Для финишного покрытия применяются особо прочные порошковые красители – увеличивается срок эксплуатации, минимизируются риски отслоения под воздействием повышенной влажности и резких перепадов температур.

Совет

Цвет краски определяется заказчиком, при необходимости принимаются дополнительные мероприятия по повышению устойчивости к стираниям.

Эмаль по ржавчине

Помощь при монтаже

При желании заказчика сотрудники нашей компании могут устанавливать пандус металлический непосредственно на месте пользования. В зависимости от технических особенностей подбирается состав бригады как по количеству, так и по специальностям рабочих. Чаще всего в бригаде присутствуют сварщики и строители, конечную приемку делает менеджер компании. Как делается монтаж устройств?

  1. После получения заявки представитель компании выезжает на место для оценки предстоящего объема работ и индивидуальных особенностей здания.
  2. Составляется прайс-лист на основании имеющейся информации и предоставляется для утверждения клиенту. В прайс-листе прописаны не только все технологические операции, но и примерное время на их исполнение.

Установка начинается с подготовки площадки. При необходимости она выравнивается, решаются проблемы со стационарными опорами для вертикальных стоек. Если устройство складного типа и монтируется на внутренних стенках входных подъездов, то устанавливаются специальные конструктивные элементы для надежной фиксации.

Пространственное положение каждого элемента проверяется по уровню, угломером контролируется фактическое значение подъема.

Если во время монтажа применялась сварка, то швы повторно зачищаются, грунтуются и покрываются антикоррозионными покрытиями.

Представитель компании проверяет функциональность устройства и его соответствие стандартным нормативам. Только после этого подписывается акт сдачи выполненных работ и производится оплата заказа.

Более подробные экономические и технические справки предоставляют ответственные сотрудники компании, связывайтесь с ними любым удобным для себя способом. Во время консультаций решаются не только интересующие моменты, но и оказывается помощь в оформлении заказа.

Мы гарантируем соблюдение оговоренных сроков, высокое качество и низкие цены. Прибыльность компании обеспечивается не за счет искусственного повышения цен, а за счет большого количества клиентов.

Такое взаимовыгодное сотрудничество помогает компании уверенно себя чувствовать в сегодняшних условиях жесткой рыночной конкуренции.

У вас есть вопросы? Хотите узнать стоимость? Укажите свой номер телефона, и мы свяжемся с вами в течение 5 минут.
