Как использовать дозатор удобрений

СОДЕРЖАНИЕ
0
10 ноября 2019

Фертигация – внесение удобрений при капельном поливе | Современные Электрические Технологии

Как использовать дозатор удобрений

  Со временем даже самая плодородная земля истощается. Что же делать в данной ситуации? Конечно использовать искусственное внесение удобрений. Это внесение удобрений и называется фертигацией, т.е. удобрения подаются к растению вместе с поливом. Этот способ был изобретен еще в 70-х годах прошлого века.

Как осуществлять фертигацию

Удобрения можно вносить периодически или постоянно. Но наиболее выигрышным является регулярное  внесение удобрений с низкой концентрацией около 3-15 кг/га. Для дозирования удобрений в поливную воду существуют несколько методов и видов оборудования.

Оборудование для фертигации

  • удобрительная емкость,
  • инжектор типа “Вентури” (дозатор Вентури),
  • дозирующий насос (дозатрон)

Удобрительная емкость

Это герметически закрытый бак с раствором удобрений, который имеет краны на входе и выходе.

Эта емкость предназначена для упрощенного внесения минеральных удобрений и других химикатов через систему капельного орошения.

Обратите внимание

С помощью крана удобрительной головки создается маленький перепад давления и параллельный поток через емкость, в котором вода смешивается с удобрениями и подается в систему капельного полива.

По простоте удобрительная емкость это самое надежное и наименее капризное в эксплуатации устройство. Но она имеет недостатки: неравномерность концентрации удобрительного раствора. Раствор сначала имеет высокую концентрацию, потом концентрация  постепенно уменьшается.

Инжектор Вентури

Это трубка со специальными конусными сужениями на концах. Инжектор Вентури  работает на принципе перепада давления. Поток воды, проходящий через инжектор вентури, создает разрежение, которое засасывает раствор удобрений в основной канал, где он перемешивается с поливной водой и идет далее по системе капельного полива.

Вариант включения инжектора Вентури

Инжектор вентури обычно производится из специальных полимерных материалов, стойких к удобрениям. В профессиональных системах инжектор вентури устанавливается в систему капельного полива на так называемую удобрительную головку, которая позволяет разделить процессы полива и фертигации. Инжектор вентури имеет строго определенное направление потока, это обозначается обычно стрелкой.

Инжектор “Вентури” дает неплохую однородность смешивания удобрительного раствора с основным потоком воды и поддерживает заданную концентрацию на протяжении всего времени внесения раствора.

Дозирующий насос (дозатрон)

Это гидравлический дозатор, который используется для пропорционального внесения удобрений и прочих химикатов через систему капельного орошения. Он гарантирует высокую точность дозирования удобрений.

Дозатрон может монтироваться непосредственно в систему орошения или через удобрительную головку.

Рабочая турбина внутри дозатрона приводится в движение только давлением воды в системе, в результате чего устройство всасывает четко определенное количество раствора из емкости с удобрениями, далее в камере смешивания с водой образуется однородная смесь, которая подается в систему полива. Дозатрон регулируется один раз. В дальнейшем контроля он не требует.

Какие использовать удобрения для фертигации

  Для фертигации можно использовать только водорастворимые минеральные удобрения, например: Террафлекс, Новалон, Кемира комби, Кристалон, Fегtісаге, Universol, МаdМіх, монофосфат калия, аммиачная и калийная селитра, мочевина и другие.

  Нельзя использовать редкие комплексные удобрения – это черевато полным засорением системы полива. Также не стоит использовать слабо растворимые в воде удобрения, наподобие нитроаммофоски.

Прежде чем использовать незнакомое удобрение сделайте из него раствор и проверьте его на образцах капельной поливной линии, так как возможна даже не предсказуемая реакция при смешивании удобрения с водой.

Как и сколько вносить удобрений

  Фертигацию рекомендуют начинать через 20 минут после начала полива, когда стабилизируется поток воды и давление в линии капельного полива. Продолжительность фертигации обычно составляет не менее 30 минут с последующим обязательным промыванием чистой поливной водой не менее 30 мин.

  Как советуют специалисты, общее количество удобрений не должно превышать 1-1,2 кг удобрений на 1000л воды. Нормы внесения удобрений и их соотношение с водой – это чаще всего индивидуальная величина.

Она зависит от почвенно-климатических условий в месте выращивания, фазы развития растений, вида растений, технологии их выращивания и в масштабах сельского хозяйства разрабатывается специалистами для каждого участка индивидуально.

  В масштабах индивидуального хозяйства конечно чаще всего нет возможности привлечь специалиста по фертигации, поэтому подбирать концентрации и виды удобрений придется или самостоятельно или использовать опыт других садоводов. Но отталкиваться в своих изысканиях конечно лучше от общих рекомендаций для сельского хозяйства и здравого смысла. И конечно при работе с концентратами удобрений необходимо соблюдать крайнюю осторожность.

 Купить комплектующие для сборки системы фертигации и удобрения в интернет-магазине.

Расчет концентрации маточного раствора для дозатора и инжектора удобрений

Как использовать дозатор удобрений

Речь пойдет исключительно о расчете концентрации маточного раствора и определении процента дозирования на дозаторе. Я пользуюсь дозатором DOSATRON DE25RE2 0.2-2%. В качестве подкормки использую водорастворимые удобрения «Мастер» фирмы Valagro. При фертигации производитель рекомендует применять 0.05-0.2% раствор. Как добиться данной концентрации?

Предположим нам необходимо внести через каплю 300гр. удобрений.

Какой концентрации будет маточный раствор и какую выставить дозировку на дозаторе, чтобы получить, например, 0.05% раствор? В 1л (1000гр) 0.05% раствора содержится 1000х0.05%=0.5гр удобрений. Можно воспользоваться 2-мя алгоритмами подсчета:

  1. Начнем с установки процента дозирования на дозаторе. Установим, например, 1.5%. Тогда при подготовке 1 литра (1000гр) готового раствора дозатор впрыснет 1.5% маточного раствора, что составит 15гр (15гр.=1000гр х1.5%). В 15гр маточного раствора должно содержаться 0.5гр удобрений, чтобы получить раствор для фертигации заданной концентрации. Итак, определим концентрацию маточного раствора: 0.5гр/15грх100=3.33%. На 300гр удобрений необходимо добавить 8700гр воды (8700=300х96.67%/3.33%).
  2. Приготовим маточный раствор: к 300гр удобрений добавим, например, 5л (5000гр) воды. Получим 5,66% раствор (300гр/5300грх100=5,66%). В 1000гр маточного раствора содержится 56,6гр (1000гр х5,66%=56,6гр) удобрений. Далее необходимо выставить процент дозирования на дозаторе для приготовления 0.05% раствора. Чтобы получить необходимые 0.5гр удобрений в 1л (1000гр) готового раствора, дозатор должен впрыснуть 8.83гр маточного раствора (0.5грх100%/5,66%=8.83гр). Процент дозирования приблизительно равен 0.9% ( 8.83грх100/1000гр=0.88%).

В результате применения 2-х алгоритмов подсчета получаем совершенно различный процент дозирования. Но основная цель достигнута! И в первом, и во втором случае дозатор подготовит 0.05% раствор для нашей фертигации!

Аналогично можно рассчитать концентрации маточного раствора для инжектора. Возмем 300гр удобрений и рассчитаем концентрацию маточного раствора для 0.07% раствора для фертигации.

Производитель рекомендует входное давление не менее 2 атм.

Обратимся к таблице. При давлении на входе 2.1 атм и давлении на выходе 1.7 атм пропускная способность инжектора на 3/4″ составит 1080л/ч, при этом объем впрыснутого маточного раствора – 34л/ч.

Важно

Сколько удобрений должно содержаться в 34л маточного раствора, чтобы 1080л раствор получился 0.07% концентрации? Считаем. 1080000гр х 0.07%/100% = 756гр.

– столько удобрений необходимо для приготовления маточного раствора при фертигации в течение часа! Концентрация маточного раствора составит 2.22% (756гр/34 000гр х 100 =2.22%).

Теперь перейдем к нашим 300гр. Опять составляем пропорцию и находим объем воды.

300 гр х 97.78%/2.22% = 13 213гр или приблизительно 13 литров. При заявленном давлении такой объем маточного раствора хватит на 23.3 мин работы инжектора (60 мин/(34 000:13 213)).

Щербакова Н.В.



— — Фертигация и гидропоника — ПРАКТИЧЕСКАЯ ФЕРТИГАЦИЯ расчет основных параметров

Как использовать дозатор удобрений

ПРАКТИЧЕСКАЯ ФЕРТИГАЦИЯ FERTIGATION (Фертигация) — это способ удобрения растений посредством подачи растворенных удобрений совместно с поливной водой. Эта технология получила широкое распространение среди сельскохозяйственных производителей во всем мире в конце 1970-х. Применение фертигации стало естественным и эффективным шагом в развитии сельского хозяйства, а разработанная техника и методы применения удобрений для питания растений позволили успешно применять эту систему на орошаемых площадях, используя существующее оросительное оборудование. Фертигация в гидропонике. Технология гидропонного выращивания растений основана на использовании нейтральных органических или минеральных субстратов не содержащих питательных веществ, а в некоторых случаях, например при проточной гидропонике, субстрат отсутствует полностью. Как в таких условиях обеспечить питание растений? Есть единственный способ — обеспечить подачупитательных минеральных веществ одновременно с поливом. Для этого применяются специальные растворные узлы — узлы или блоки фертигации.Технологии промышленной гидропоники были разработаны более 30 лет назад и получили достаточно широкое распространение в разных странах, но исключительно в крупных тепличных комплексах. Причина применения подобных систем преимущественно в крупных хозяйствах заключалась в том, что стоимость оборудования для узлов фертигации была и остается достаточно высокой. Не смотря на длительное применение систем фертигации в гидропонике, стоимость оборудования не снизилась, да собственно и само оборудование не сильно изменилось по своей конструкции. Наша компания постоянно уделяет серьезное внимание внедрению современных технологий для средних и малых хозяйств. Часто нашим оборудованием интересуются и те, для кого выращивание растений просто хобби. Но к сожалению, многие не могут заказывать традиционное оборудование для фертигации из-за его высокой стоимости. Мы поставили перед собой задачу, разработать надежну, эффективную, простую и недорогую систему фертигации для хозяйств различного размера. Наши узлы фертигации успешно работают как в небольших любительских гидропонных установках, так и в крупных хозяйствах и не только в теплицах, но и на больших площадях открытого грунта. Основной рабочий орган наших систем фертигации, это пропорциональный насос-дозатор MixRite который обеспечивает точное, пропорциональное добавление удобрений в поливную воду и работает без дополнительных источников энергии, что кардинально упрощает систему и повышает ее надежность. ОСНОВНЫЕ ПАРАМЕТРЫ БЛОКОВ ФЕРТИГАЦИИ В каждом конкретном случае, для обеспечения заданных условий фертигации, необходимо учитывать несколько важных параметров:

  • Максимальный и минимальны расход питательного раствора в единицу времени.
  • Количество компонентов удобрений, добавляемых в питательный раствор.
  • Необходимость корректировки кислотности питательного раствора.

С учетом этих параметров можно правильно сконфигурировать систему фертигации практически под любые требования, предъявляемые к таким системам. Дополнительно, можно учитывать и тот фактор, где будет эксплуатироваться система фертигации, например в теплице или на открытом воздухе на фермерских полях. Расход воды: Пропорциональные насосы-дозаторы MixRite производятся с пропускной способностью от 1,0 до 25,0 кубических метров воды в час. Используя эти насосы, под заказ, наша компания производит узлы фертигации производительностью от 1,0 до 125,0 кубометров воды по максимальной пропускной способности. Цифра от 1,0 до 125,0 кубометров, отображает максимальный расход воды через узел фертигации, но эти узлы работают в очень широком диапазоне расходов воды, сохраняя при этом точную пропорциональную дозировку питательных веществ. Например узел фертигации рассчитанный на максимальный расход воды в 2,5 куб.м./час, работает в диапазоне от 30 до 2500 литров воды в час, сохраняя точные пропорции дозировки удобрений. Количество компонентов удобрительной смеси: Для разных условий применения узлов фертигации, необходим диффиренцированный подход. Если узел применяется для подкормки растений в открытом грунте, то в некоторых случаях достаточно узла фертигации включающего всего 1 насос-дозатор. Обычно, через него подаются комплексные удобрения для общей подкормки растений. Так как растения выращиваются в открытом грунте, допустимы определенные отклонения в составе питательных растворов, так как почва обладает достаточно большими буферными свойствами и через систему фертигации для открытого грунта можно разные виды удобрений подавать периодически, например несколько дней ведется подкормка одним видом удобрений, а следующие несколько дней — другим. Это конечно же не лучший способ фертигации, но для почвы егог можно считать приемлемым. Если же мы применим несколько насосов-дозаторов, то тогда у нас возникает возможность полностью сбалансированной полноценной фертигации и питания растений. Это особенно важно, когда необходимо корректировать состав удобрений и изменять относительное содержание отдельных питательных веществ. Для разных фаз развития растений это достаточно важный показатель, так как потребность растения в различных элементах питания и их соотношении изменяется в зависимости от их фазы развития и внешних условий. Кислотность питательного раствора: Кислотность питательного раствора в значительной степени влияет на рост и развитие растений, так как от кислотности воды, почвы или субстрата, зависит усвояемость растением питательных веществ, так как некоторые виды удобрений переходят в трудноусвояемые для растений формы. Обычно, оптимальным уровнем кислотности воды и почвы считается показатель Ph=5,0-6,0 единиц, но очень часто, вода используемая для орошения, имеет щелочную реакцию в диапазоне от 6,0 до 8,0. Такая вода со щелочной реакцией переводит многие виды элементов питания в формы, которые растениям малодоступны. Кроме того, такая вода отрицательно действует на элементы оросительной системы, так как содержащиеся в ней кальциевые соли откладываются в виде твердых отложений на трубах системы орошения и на элементах водовыпуска — на капельницах или на выходных отверстиях спринклеров. Эти отложения постепенно забивают водовыпуски и система орошения выходит из строя.Для подкисления питательного раствора, применяются специализированные кислотные насосы-дозаторы, позволяющие точно сбалансировать питательный раствор, подающийся для орошения растений. Это позволяет создавать растениям наиболее благоприятные условия для их развития, существенно экономит расход удорений и попутно, сохраняет вашу систему орошения в работоспособном состоянии в течении многих лет. Особенности фертигации для гидропоники: Гидропонные технологии требуют более тщательного подхода к применяемым системам фертигации. Нейтральные, малообъемные субстраты не содержат в себе питательных веществ и из-за ограниченного объема имеют малый коэффициент буферизации, то есть в них практически не накапливаются и не сохраняются питательные вещества. В связи с этим, питательный раствор должен содержать в себе весь набор питательных веществ, которые требуются для развития и роста растений. Так как растениям для их полнофункционального развития требуется около полутора десятков химических элементов, нет такой возможности, что бы подавать все эти разновидности удобрений с помощью одного насоса-дозатора. Узел фертигации для гидропоники должен иметь минимум 2 насоса-дозатора для подачи разных видов удобрений, плюс третий насос — кислотный, для балансировки кислотности питательного раствора, идущего к растениям. КЛАССИФИКАЦИЯ БЛОКОВ ФЕРТИГАЦИИ Узлы фертигации, производимые нашей компанией, подразделяются на две разновидности: последовательный и параллельный. Они отличаются способом включения в систему насосов-дозаторов. Это зависит от конкретных технологических требований к системе фертигации, количеству компонентов добавляемых в питательный раствор и общей необходимой производительности системы орошения.

Простой последовательный блок фертигации для гидропоники. 3 последовательных насоса-дозатора. Производительность до 2,5 куб.м. в час. Одиночный насос-дозатор для маленькой теплицы или дачного участка. Производительность до 1,0 куб.м. в час. Параллельная система фертигации для больших площадей открытого грунта. Производительность до 33,0 куб.м. в час.
Как рассчитать необходимую производительность системы фертигации: Расчет производительности узла фертигации определяется водопотреблением орошаемого участка. Водопотребление зависит от применяемых для орошения поливных систем. Например, вам нужно орошать свое фермерское поле. На поле площадью 1 гектар проложены капельные трубки. Трубки проложены через каждые 80 см., что составляет 125 трубок, при размерах участка 100х100 метров. Общая протяженность капельных линий составляет 12500 метров. Расстояние между капельницами равно 33 см. Общее количество капельниц на всей орошаемой площади составит: 12500х3=37500 капельниц. При расходе воды через 1 капельницу к примеру 1,6 лтра в час, общее водопотребление составит: 37500х1,6=60000, то есть 60 кубических метров в час. Таким образом, вам будет нужна система фертигации соответствующей производительности. Но такая система стоит достаточно дорого. Как удешевить проект? Задачу можно решить несколькими способами. Например, использовать капельную трубку с более низким расходом воды через капельницы. Если применим капельную трубку с расходом воды через капельницы равным 0,8 литра в час, мы сможем снизить часовой расход воды вдвое и тогда нам потребуется узел фертигации производительностью 30 куб.м. в час.Есть еще один способ снижения часового расхода воды — разбить орошаемый участок на несколько зон орошения. Например на 4, 6 или 8 зон орошения, которые будут поливаться последовательно. В этом случае производительность узла фертигации так же снизится. Снизится во столько раз, на сколько зон орошения вы разбили ваш участок. Просто время полива пропорционально увеличится, так как все орошаемые зоны нужно будет полить одну за другой. Аналогичным образом рассчитывается и блок фертигации для орошения теплиц. Будьте внимательны и скрупулезны при расчетах вашей системы орошения. Все компоненты и составные части вашей системы должны быть точно рассчитаны и соответствовать общим параметрам потребления воды в единицу времени. Система орошения включает в себя насос для подачи воды, фильтр, узел фертигации второй фильтр тонкой очистки, который устанавливается после блока фертигации, и при разбивке на несколько зон орошения необходимо предусмотреть систему автоматики, которая будет автоматически распределять воду по зонам орошения. Для контроля состава и параметров воды подаваемой на орошение, необходимо применять специальные приборы. Измеритель ЕС — для контроля общего количества солей в воде и Ph-метр для контроля кислотности.

Дозатор для гранулированных удобрений. Чертеж, описание

Как использовать дозатор удобрений

Дозатор для гранулированных удобрений

Справочник / Инструменты и механизмы для сельского хозяйства

 Комментарии к статье

Искусственные удобрения намного эффективнее, если их вносить в почву растворенными в воде. Однако добиться их равномерного распределения но площади участка нелегко — ведь большинство гранул плохо растворяются и выпадают в виде осадка на дно ведра или лейки.

Чтобы избавиться от этого недостатка, предлагаю изготовить несложное приспособление — дозатор, позволяющий использовать неразведенные гранулированные удобрення. Устройство представляет собой тонкостенную трубу внутренним Ø 15 мм.

С одного конца к ней прикреплена питающая емкость, с другого — своего рода шприц для «инъекции» удобрений в грунт.

Питающую емкость можно загружать не только гранулами в чистом виде, но и в смеси с семенами (размеры которых не превышают 2 мм): таким образом можно выполнять комбинированную работу — посев совместно с подкормкой.

Основные элементы дозатора, включая и трубу 5 (см. рисунок), можно изготовить из жести или листовой стали толщиной 0,75…1 мм. Главная рабочая пара приспособления — подающий конус 2 и коромысло 12 — паяные, шарнирно соединенные между собой болтом М3. Сопло подающего конуса — эллипс.

Управление подачей осуществляется оттягиванием шнура 10 за кольцо 9. Коромысло закрывает сопло под действием пружины 11, свитой из миллиметровой проволоки и имеющей Ø 20 мм.

Хвостовик коромысла можно снабдить дополнительной конической пробкой-клапаном, подогнанной по размеру к сечению сопла.

Дозатор для гранулированных удобрений (нажмите для увеличения): 1 — лоток, 2 — подающий конус, 3 — хомут-фиксатор пружины, 4 — хомут ролика, 5 — труба, 6 — питающая емкость объемом 2,5 л, 7 — заглушка отверстия для засыпки, 8 — ручка-держатель, 9 — кольцо управления коромыслом, 10 — шнур, 11 — пружина, 12 — коромысло, 13 — ролик

Опыт эксплуатации дозатора показал, что он значительно облегчает труд по сравнению с внесением гранулированных удобрений вручную. Теперь работу можно выполнять, не наклоняясь к каждому кусту или лунке.

Совет

Дозатор удобнее всего держать левой рукой за горловину емкости, а правой — за ручку-держатель так, чтобы указательный палец вошел в кольцо 9.

Величина порции удобрений определяется временем открытия сопла конуса 2; при необходимости точной дозировки удобрений воспользуйтесь прозрачной емкостью, нанеся на ней риски.

В заключение необходимо добавить, что применяемые удобрения, песок или семена во избежание засорения сопла следует тщательно просеять через сито. И еще один совет: если есть потребность в обработке участка большой площади, то целесообразно иметь несколько питающих емкостей с заранее подготовленными гранулами.

Дозатор – как разделить общее количество вещества на необходимые части

Как использовать дозатор удобрений

Устройство, задачей которого является взвешивание или отмеривание заданного количества (дозы) определенного вещества и подачи этой дозы в агрегат или машину, выполняющие рабочие операции (тарирование, смешивание, упаковку и др.), называется дозатор.

Параметром процесса дозирования принято считать объемный либо массовый расход исходного вещества. Дозирующие устройства работают с сыпучими материалами, жидкостями и растворами, газами.

Дозаторы, с помощью которых обеспечивается равномерная подача материала в рабочий орган механизма, определяют как питатели.

Классификация дозаторов

По принципу работы выделяют машины объемного и весового дозирования.

По режиму работы в технологической цепочке:

  • непрерывного;
  • непрерывно-циклического;
  • дискретного действия.

По типу движения исполнительного органа:

  • гра­витационные, пневматические — устройства без перемещающего исполнительного органа;
  • с поступательным движением;
  • с вращающимся;
  • с возвратно-поступательным движением;
  • с колебательным движением.

Механические дозаторы регулируются путем ручных перенастроек узлов, обеспечивающих параметры дозирования. Автоматический дозирующий агрегат изменяет параметры за счет управления электронными программными средствами.

Дозирование сыпучих материалов

В отраслях промышленности, сельском хозяйстве, пищевом производстве необходимы устройства и технологии, которые обеспечивают деление общей массы сыпучих материалов на равные меньшие части, используемые в последующих операциях.

Дозатор для сыпучих материалов непрерывного действия делит исходный материал на порционные части при помощи рабочего органа, работающего по следующим схемам:

Рабочие органы дозаторов

а – барабанный тип рабочего органа; б – тарельчатый рабочий орган; в – шнековый дозирующий орган; г — ленточный дозатор; д – вибрационный дозатор.

  1. В корпусе 2 дозатора (рис. 1, а) вращается рабочий орган 1 в виде барабана с несколькими карманами, которые заполняются исходным сыпучим материалом под собственным весом. Регулировка величины дозированных порций производится изменением объема карманов и частоты оборотов барабана.
  2. В тарельчатом дозаторе (рис. 1, б) в горизонтальной плоскости вращается диск 1 (тарель) образуя усеченный конус из слоя исходного вещества. Скребок 2 сбрасывает материал, деля его на дозы. Объем порций зависит от толщины слоя в конусе и регулируется расположением передвижной манжеты 3.
  3. Шнековый дозатор (рис. 1, в) делит исходное сыпучее вещество на дозы за счет вращения винта червячного типа 1 в кожухе 2. Дозирование регулируется изменением скорости вращения вала винта.
  4. Ленточный дозатор (рис. 1, г) производит регулировку дозирования изменением скорости движения ленты короткого транспортера 1. Изменение параметров доз возможно путем изменения объемов подачи сыпучего материала из бункера 2 заслонкой 3.
  5. Колеблющийся на гибких опорах 2 лоток 1 вибрационного дозатора (рис.1 д) перемещает сырье в продольном направлении. Регулировка ведется изменением частоты качания лотка.

В хлебопекарном производстве для дозирования муки в тестоприготовлении для выпечных форм используют весовые дозаторы с механизмами квадрантного или рычажного типа.

Дозаторы семенного материала

Машины и агрегаты, используемые для посадочных работ в сельскохозяйственном производстве, оборудуются разными по конструкции и исполнению дозирующими семенной материал устройствами.

Дозаторами для семян большинства современных сеялок являются высевные катушки, на которые попадает семенной материал из бункера агрегата. Настройками катушки регулируется плотность посева, величина и разновидность посевного материала.

Пневматические сеялки и посадочные комплексы также оборудуется дозаторами для семян.

Схема пневматической сеялки с централизованным дозированием семян

1 – регулятор-распределитель; 2 – семенной бункер; 3 – ворошильный механизм бункера; 4 – высевающий дозатор; 5, 7 — пневматический семяпровод; 6 – воздушное сопло; 8 – загортач; 9 – лемех сошника; 10 – регулятор напора воздушной струи; 11 – вентилятор напорный.

Для огородных посадочных работ садоводам и дачникам компания «Гринда» предлагает дозатор для семян на шесть размеров посадочного материала. Устройство позволяет быстро и точно высадить мелкие семена, избежать прореживания всходов.

Дозатор для семян

Дозаторы, применяемые в гидравлических системах тракторной техники

Насос дозатор рулевого управления используется для нормированной подачи рабочей гидросмеси к цилиндрам управления рулевыми колесами большегрузной, сельскохозяйственного и специального назначения техники.

Объемы дозированной подачи пропорциональны углам поворота штурвального вала рулевого колеса.

Конструкция насоса-дозатора

Конструкция изделия представляет из себя:

  • корпус с установленными обратными, противоударными, противовакуумными, предохранительными клапанами;
  • узел качающийся;
  • распределитель.

Насос-дозатор

К корпусу качающегося аксиально-поршневого узла прикреплен статор, внутри которого вращается ротор, соединенный с золотником.

Перемещение золотника в осевых направлениях и подача масла в насос зависит от вращения вала руля. В нейтральном положении, без перетоков масла, золотниковое устройство фиксируют две пружины.

Клапаны различного назначения обеспечивают стабильность работы насоса дозатора (гидроруля).

Обратите внимание

Принципиальная схема подключения насоса дозатора (гидроруля).

На МТЗ 80 и на МТЗ 82 — тракторы Минского тракторного завода, в объемный гидравлический привод рулевого управления (ГОРУ) устанавливаются:

  • дозирующий насос героторного типа;
  • два гидравлических цилиндра управления колесами;
  • питающий насос, установленный на двигателе трактора;
  • бак под масло для ГОРУ;
  • гидравлические магистрали и арматура.

Рулевое управление МТЗ с насосом дозатором.

1, 3, 7, 8, 11, 17, 18 – маслопроводы; 2 – бак под масло ГОРУ; 4 – колонка руля; 5, 15 – кронштейны крепления; 6 – насос дозатор; 9, 13 – поворотные гидравлические цилиндры; 10 – переходник; 12 – тройник; 14 – передний мост трактора; 16 – насос гидросистемы.

При движении прямо гидроцилиндры поворотные (их полости) перекрыты поясами золотникового устройства дозирующего насоса, масло перетекает в бак ГОРУ.

При изменении угла установки рулевого колеса, золотниковое устройство дозатора подает масло под давлением на гидроцилиндры, перемещаясь, штоки которых воздействуют на колеса, обеспечивая поворот.

Объем подаваемой в цилиндры рабочей жидкости зависит от угла, на который развернуто колесо управления.

На Т 25 Владимирского тракторного завода насосы дозаторы в составе ГОРУ не устанавливались. Механизаторы переводили машины на подобный тип управления самостоятельно, используя узлы и детали тракторов МТЗ.

Серийно гидрообъемное управление появилось на более совершенном аналоге Т 25 – современных Владимирских тракторах ВТЗ-2032А и Агромаш 30ТК.

На Т 40 — универсальный пропашной колесный агрегат, выпускавшийся ранее Липецким тракторным заводом, изначально устанавливалось гидромеханическое оборудование усиления рулевого управления.

Насос дозатор рулевого управления на месте штатного ГУР трактора Т 40.

Улучшить маневренность машины, облегчить управление агрегатом позволяет, предлагаемый рядом предприятий, комплект деталей для замены ГУР трактора Т 40 на гидрообъемное оборудование с насосом дозатором, устанавливаемое на современные Липецкие машины.

РАССКАЖИ ДРУЗЬЯМ

Дозатроны в растениеводстве

Как использовать дозатор удобрений

Главная | Растениеводство

С целью выращивания здоровых и красивых растений профессиональные садоводы на протяжении уже более 35 лет используют дозатор Dosatron.

Благодаря дозатронам, растения всегда обеспечиваются правильным числом питательных веществ. Инжекторы удобрений универсального типа Dosatron являются промышленным стандартом надежности и качества.

Они отлично подходят для:

  • инсектицидов;
  • удобрений;
  • альгицидов;
  • фунгицидов;
  • кислот;
  • дезинфицирующих средств;
  • гидропоники;
  • жидкого компоста;
  • увлажняющих средств.

Конструкция инжектора обеспечивает получение превосходного результата при значительной экономии денег и времени, а также минимальном обслуживании. Количество удобрения регулируется поворотом рукоятки.

Возможна установка дозатора для капельного полива в оранжерее, питомнике, магазине, огороде, саду или цветочном павильоне.

Детальную информацию Вы можете найти в нашем фирменном буклете «Орошение с добавлением удобрений».

Рекомендуемые модели

При выборе дозатрона для задач растениеводства в первую очередь необходимо ориентироваться на расход воды. Наиболее востребованными являются следующие модели:

         D3RE2 VF – 10-3000 л/ч, 0.2-2 %;

         D3RE5 VF – 10-3000 л/ч, 0.5-5 %;

         D3RE10 VF – 10-3000 л/ч, 1-10 %;

         D8RE2 VF – 500-8000 л/ч, 0.2-2 %;

         D8RE5 VF – 500-8000 л/ч, 1-5 %;

         D20S VF – 1000-20000 л/ч, 0.2-2 %.

         Специализированные модели позволяют производить дозирование концентрированных органических кислот:

         D25RE09 AO – 10-2500 л/ч, 0.1-0.9 %;

         D25RE2 AO – 10-2500 л/ч, 0.2-2 %;

         D3RE3000 KP – 10-3000 л/ч, 0.03-0.3 %.

Для решения проблем низкого давления и малого расхода воды, а также в случае, если поступающая вода содержит большое количество минеральных или органических примесей, следует использовать модель DIA4RE. Тем не менее, для специфических задач могут потребоваться и другие модели представленные в сравнительной таблице. Для консультации со специалистами воспользуйтесь формой обратной связи.

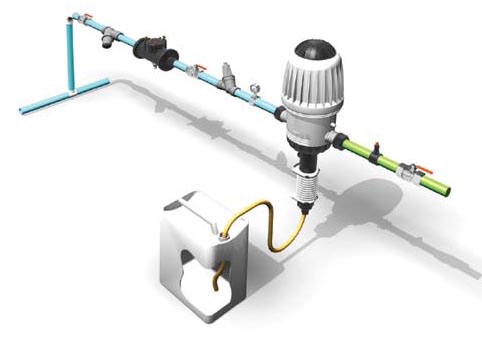

Схема установки

Схема установки дозатрона определяется конструкцией системы полива. Обычно применяется система с обводной линией (by-pass), которая позволяет отключать дозатрон когда он не требуется. Более подробную информацию можно найти в разделе Сервис или проконсультироваться со специалистами через Форму обратной связи.

Автоматический дозатор удо

Как использовать дозатор удобрений

На носик колбы шприца одеваем трубку с капельницы длиной равной длине носика.Этот прийом исключает соскальзывание основного шланга с носика шприца.Отрезаем необходимую длину(в зависимости от места установки дозатора)шланга,для соединения колбы шприца и тройника.Одеваем этот шланг на носик и на тройник.

Затем выбираем необходимую длину шланга для соединения тройника с обратными клапанами(как можно короче).Соединяем.Главное правильно установить обратные клапана(смотреть по направлению движения жидкости.).После соединения с клапанами,замеряем растояние от дна бутылочки до обр.клапана-Это и есть длина вашего заборного шланга.Вторая длина шланга замеряется от второго обр.

клапана до поверхности воды в аквариуме с небольшим запасом по длине.Соединяем всё это.

Важно

Ну раз уж плавно всё перешло в самодельный дозатор,позвольте дать совет: резистор последовательно немного не корректно,соберите простейшую схему только вместо переменного резистора используйте подстроечный (образца как на фото) позволит точно отрегулировать дозу.

Только вчера регулировал по этой схеме(с простым переменным) своему земляку дозатор,где то час угробил пока вышел на точную дозу. Да вот ещё, конденсаторы можно не использовать и так прекрасно работает.

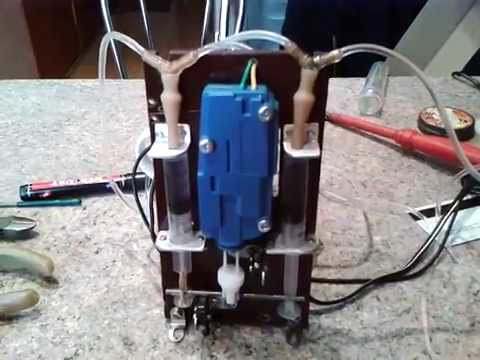

Сейчас в тестовом режиме гоняю двух канальный дозатор на основе механизма центрального замка автомобиля,если за месяц не будет нареканий то опубликую.

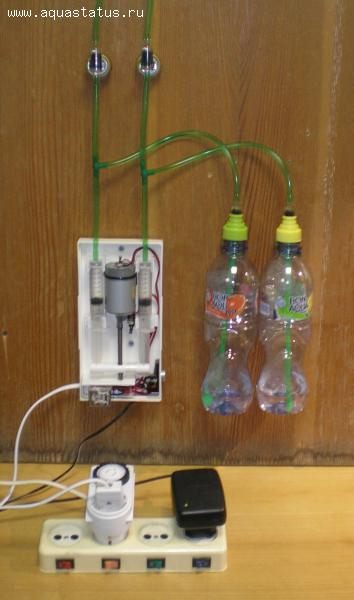

Бюджетный самодельный автодозатор удобрений

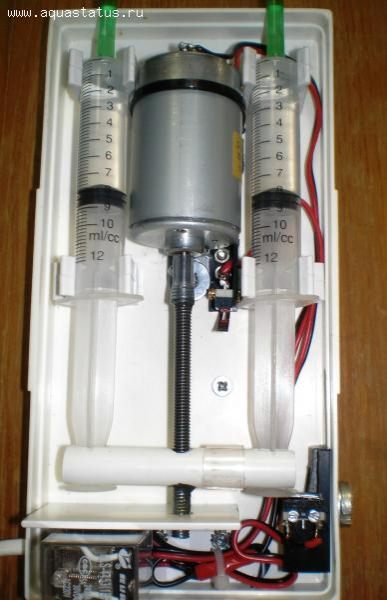

В качестве насоса использовал одноразовые шприцы с резиновым поршнем на 10 мл, но можно поставить и на 5 мл и на 1 мл. Привод штоков шприцев — винтовой.

Винтовые механизмы используют в различных станках для точного позиционирования (точнее шариково-винтовые механизмы). В бюджетном варианте вполне подойдет обычный стальной болт с гайкой. Гайка вставлена в пластиковую (ПВХ)трубку, которая и двигает штоки двух шприцев.

Винтовой механизм проще изготовить «на коленке» по сравнению с обычно используемым кривошипно-шатунным.

Рекомендуем прочесть:  О кредитных потребительских кооперативах граждан

Бюджетный автоматический дозатор удобрений

В качестве насоса использовал одноразовые шприцы с резиновым поршнем на 10 мл, но можно поставить и на 5 мл и на 1 мл. Привод штоков шприцев — винтовой.

Винтовые механизмы используют в различных станках для точного позиционирования (точнее шариково-винтовые механизмы). В бюджетном варианте вполне подойдет обычный стальной болт с гайкой. Гайка вставлена в пластиковую (ПВХ)трубку, которая и двигает штоки двух шприцев.

Винтовой механизм проще изготовить «на коленке» по сравнению с обычно используемым кривошипно-шатунным.

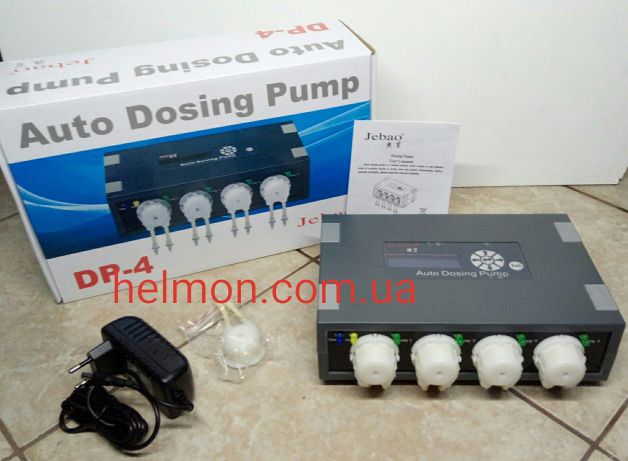

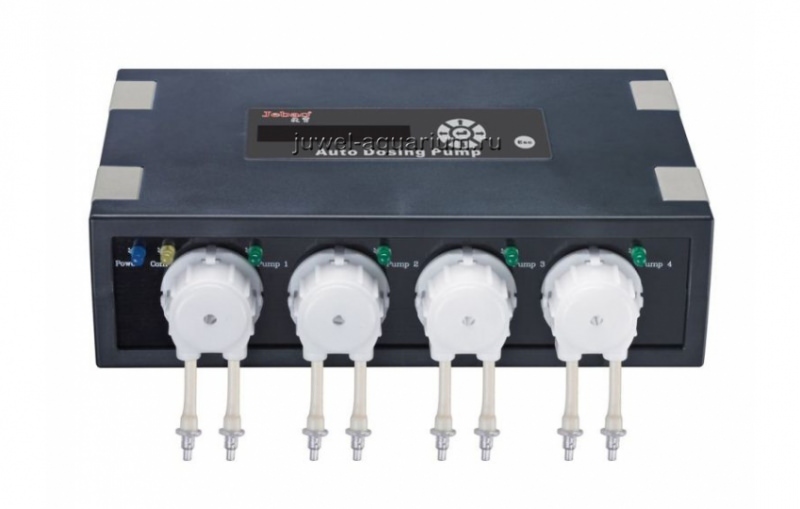

Дозаторы удобрений для аквариума

Правильный рацион поможет вносить дозатор удобрений для аквариума, купить который советуется каждому владельцу аквариума, всерьез заботящемуся о его обитателях. Это приспособление будет вносить удобрения маленькими частями в казанное время без касательства человека — очень удобно.

Как использовать дозатор удобрений

Система капельного орошения растений — самое удачное и эффективное достижение человечества в аграрной сфере.

До изобретения капельного орошения человек или вручную осуществлял полив растений, или устанавливал «полевые» поливалки, которые вызывали ожоги растений, разбрызгивая воду на листья, а не под корень.

Первые системы капельного орошения, появившиеся в 1959 г. в Израиле, быстро получили распространение по всему миру и стали использоваться при поливе растений.

Познавательный Блог

Жидкие аквариумные удобрения подаются в том случаи, если происходит явное ухудшение роста некоторых аквариумных растений.Особенно это происходит когда мы переходим на более мощное освещение, подачу углекислого газа и тем самым мы провоцируем растение на более быстрый рост.

Большинство аквариумных растений, кроме питания корневой системой питаются и через лист. То есть в воде должна быть концентрация питательных веществ.Чтобы растения могли их (питательных веществ) увидеть, концентрация последних не должна опускаться ниже определённого уровня.

Например NO3 (нитрат), должен быть не меньше 10 мг/л и так далее.

Рекомендуем прочесть:  Денежный долг перед банком арест имущества приставами

Если вы боретесь с водорослями, то без удобрений вам не обойтись. Растения могут обогнать водоросли в своем развитии, поглощая фосфаты и нитраты, из-за переизбытка которых появляются водоросли, только если у вас в аквариуме есть достаточно удобрений и особенно железа, которого обычно не хватает.

Познавательный Блог

Жидкие аквариумные удобрения подаются в том случаи, если происходит явное ухудшение роста некоторых аквариумных растений.Особенно это происходит когда мы переходим на более мощное освещение, подачу углекислого газа и тем самым мы провоцируем растение на более быстрый рост.

Большинство аквариумных растений, кроме питания корневой системой питаются и через лист. То есть в воде должна быть концентрация питательных веществ.Чтобы растения могли их (питательных веществ) увидеть, концентрация последних не должна опускаться ниже определённого уровня.

Например NO3 (нитрат), должен быть не меньше 10 мг/л и так далее.

DENNERLE дозатор из высококачественного пластика работает на принципе осмоса. Через полупроницаемую мембрану вода попадает из аквариума в резервуар и по капле выталкивает питательный раствор через вертикальную трубку в аквариум.

Во-первых, растения получают то количество удобрений, которое им необходимо, а во-вторых, дозатор показывает уровень содержания удобрений: вода постепенно проникает внутрь и выталкивает удобрения в аквариум, смесь из удобрений и воды в дозаторе становится всё прозрачнее.

Самодельный инструмент для внесения минеральных удобрений в почву без перекопки

Как использовать дозатор удобрений

В литературе по садоводству иногда встречается тезис о вреде перекопки почвы. Об этом пишет, в частности, Николай Курдюмов в замечательных книгах «Защита вместо борьбы» и «Мир вместо защиты». Утверждается, что перекопка разрушает структуру почвы, а это есть плохо. Также при перекопке в почве равномерно распределяются семена сорняков, которые могут взойти через много лет.

За подробностями отсылаю вас к вышеупомянутым книгам.

Мне лично, как человеку ленивому и не желающему много времени уделять саду, эта идея пришлась по душе. Однако зачем люди всё-таки перекапывают почву? Что это даёт? Мне думается, что даёт это три вещи: 1) При перекопке можно удалить значительную часть сорняков, в том числе многолетних, вместе с корнями.

2) Почва после перекопки становится рыхлой, в ней легко можно сделать бороздки и заделать семена и рассаду. 3) Перекопкой можно равномерно заспределить в почве органические и минеральные удобрения.

Совет

Какую альтернативу традиционной агротехнике предлагает г-н Курдюмов? Он предлагает, среди прочего, держать культурные растения под толстым слоем органической мульчи: остатков растений (тех же сорняков), соломы, опилок, торфа. Под мульчей влажно — меньше потребность растений в воде. Сорняки под мульчей подавлены — им не хватает света, их семена не могут достичь почвы.

Мульча, перегнивая, обеспечивает питание для растений. Какой подход лучше — судить не берусь из за недостатка компетентности и опыта. Когда я прочёл первую из книг Курдюмова — «Защита вместо борьбы», мне было непонятно, как он предлагает вносить удобрения. Навоз можно , конечно, просто разбросать по поверхности, использовать его как мульчу, так сказать.

А минеральные удобрения тоже разбрасывать? Во во второй из упомянутых книг автор внёс ясность — использование минеральных удобрений вообще не вписывается в пропагандируемую им систему земледелия — они подкисляют почву, изменяют в худшую сторону почвенную микрофлору, извращают естественные процессы, протекающие в почве, ухудшают пищевую ценность и сохраняемость урожая.

Растут же растения в природе безо всяких удобрений. Разлагающаяся органика, биологические, химические и физические процессы в почве обеспечивают растения всем необходимым.

А как рекомендует вносить удобрения классическая агрономия ? В своё время меня сильно интересовал вопрос, сколько чего нужно сыпать в почву, и я проштудировал немало литературы на эту тему, в том числе учебник по агрохимии для сельхозвузов. Так вот, и органические, и минеральные удобрения нужно вносить в почву, а не разбрасывать по поверхности.

Если навоз просто разбросать по поверхности, эффективность его использования будет низка, в частности, значительная часть содержащегося в нём азота просто улетучится в воздух. То же самое верно и в отношении минеральных азотных удобрений. Калий минеральных удобрений, разбросанных по поверхности, в значительной степени переходит в малодоступные для растений соединения.

Как то я прочёл статью в журнале «Наука и Жизнь» , напечатанную то ли в конце 80-х, то ли в начале 90-х, об обработке почвы без перекопки. Запомнилась рекомендация, как вносить навоз: отгибать лопатой почву, делая в ней щель и затрамбовывать в эту щель навоз сапогом. К сожалению, не могу сейчас воспользоваться этой технологией, так как имею сапоги и лопату, но не имею навоза.

А как насчёт минеральных удобрений? Последовать рекомендации г-на Курдюмова и совсем отказаться от их использования? Но их используют во всём мире, значит их достоинства перевешивают их недостатки.

Обратите внимание

Может, стоит ими пользоваться хотя бы иногда, изредка, кое-где, в виде исключения, очень осторожно? Но как тогда их вносить без перекопки? Тоже заделывать их сапогом?

Немало лет назад я сделал вот этот нехитрый инструмент (рис. 1).

Его остриё втыкается в почву, потом черенок отгибается от себя и делается щель в почве, после чего чайной ложкой зачерпывается порция удобрений и засыпается в воронку, удобрения по трубке попадают в щель. Этот инструмент оказался весьма полезен, исправно мне служил, но он был несовершенен. В нём не хватало дозатора. Ложкой невозможно точно отмерить нужное количество удобрений.

Нынче я наконец собрался и сделал дозатор (схема и фото 2). Устроен он так: Удобрение из ёмкости, сделанной из пластиковой бутылки, через отверствие в пробке (пробка обёрнута резиновой лентой (1), которая закреплена на пробке хомутом (2)(хомут заводского изготовления, зажимающийся при помощи отвёртки)) попадает на продольную фанерную планку (3). В планке тоже есть отверствие.

В объёме этого отверствия и помещается порция удобрения. Снизу к планке одним концом приклеен отрезок капроновой ленты (4). К другому концу капроновой ленты пришит грузик (5)(я использовал две гайки). Эта лента работает в качестве открывающегося дна. Когда отверствие в планке находится под отверствием в бутылке, дно закрыто, так как ниже ленты находится поперечная средняя планка (6).

Но когда продольная планка сдвигается, не приклеенный конец ленты под весом грузика падает, из отверствия в продольной планке падает порция удобрения и попадает в воронку (7), а из неё в металлопластиковую трубку и далее в почву. На продольной планке находятся резиновые ограничители хода (8).

Назначение других фанерных деталей: основание дозатора (9), направляющие хода продольной планки (10), шайба, прижимающая ёмкость с удобрением к продольной планке (11), ручка. Фанерные детали покрыл паркетным лаком. Всё это скреплено болтами и закреплено на черенке уголками. Длину острия я отрегулировал на 17 см.

Недавно я испытал усовершенствованный инструмент. Работает.

Есть у него недостатки. Основание острия следовало сделать уширенным и сужающимся книзу, так как не все гранулы удобрения попадают в щель (на рисунке я это усовершенствование сделал). Так же мешает попаданию удобрения в щель растительность, поэтому поверхность почвы хорошо бы «побрить», например, такими инструментами, какие описаны в моей статье «простые самодельные садовые инструменты».

Для того, чтобы можно было точно рассчитывать количество вносимых удобрений, надо бы сообразить какую-то мерную решётку (фото 3), и втыкать удобряльник (или как его назвать?) только в узлах этой решётки. После внесения удобрений надо бы пройтись по почве граблями, чтобы закрыть отверствия. Этот инструмент стоит воспринимать как повод для размышления, а не как образец для слепого копирования. Я обдумывал разные варианты как внесения удобрений без перекопки, так и устройства дозатора. Возможно, не реализованные мною решения являются лучшими, чем это. К тому же, я сделал инструмент из тех материалов, что были мне доступны. Удобрения — штука едкая и агрессивная, и дозатор надо бы делать из пластмассы. Удобряльник я сделал под себя, а я левша.
Важно

Если кто сделает что лучшее (работающий образец, не идею, идей у меня у самого полно), дайте знать, черкните в гостевую книгу.

P.S. Я написал письмо Николаю Ивановичу Курдюмову, спросил его мнение об описанной выше технологии, он мне любезно ответил. Привожу его ответ, его стоит прочесть!

«Однако я смотрю на явление грядки иначе. Грядка для меня — вынужденно упорядоченная природа. С удовольствием сею зелень и мелочь вразброс, сажаю всё на глаз. Но линейку Вашу очень оценил. Хотя предпочёл бы эффективную и простую ручную сеялочку.

Сам же сею с помощью заглаженного углом вниз бруска, который втаптываю, получая борозду С ПЛОТНЫМ ЛОЖЕМ — это главное. Потом или сыплю щепотью, или, часто, лью семена с водой из бутылки с дырчатой пробкой. Получается быстро, мокро и равномерно. Сверху граблями присыпаю немного.

О внесении минеральных удобрений — много и всерьёз дискутировали об этом как раз недавно с известными практиками. Г.Ф. Распопов взял, как эффективный старт почвосоздания на бедной супеси, метод ЛОКАЛЬНОГО ВНЕСЕНИЯ (Трапезников), и получил отличный результат — не вымерзающий сад яблонь-колонок и компактов в Боровичах (Нижегородчина).

Суть: НЕ НАДО РАВНОМЕРНО ВНОСИТЬ, ТЕМ ПАЧЕ СМЕШИВАТЬ С ПОЧВОЙ любое удобрение. Надо класть кучками и кусками, как в природе. Тогда у корней есть выбор, и они сами берут сколько и чего надо. В этом смысле удобрения в виде палочек намного эффективнее рассыпных.

Это доказано и для садоводства: шесть ямок с удобрениями по периметру дерева — лучший способ удобрить. Но когда органика уже накопилась, нужда в минералке отпадает — главную роль в питании начинает играть микрофлора, причём местная, разлагающая корни и растительные остатки на почве.

Олег Телепов (Омск) — тоже практик, выращивающий коммерческий урожай — допускает минералку именно пару лет для старта на самых бедных почвах. А вообще отталкивается от монографии Овсянникова.

Суть его открытия: ЛЮБОЕ неестественно-концентрированное удобрение (будь то минералка или навоз) вызывает резкий дисбаланс: смещение развития и распределения продуктов фотосинтеза. В норме (в природе) растение направляет до 40% на развитие корней и кормление корневой ризосферной микрофлоры.

Совет

Дал удобрение — корневая доля развития падает, увеличивая долю массы надземных частей и плодов. То есть плоды растут, но за счёт угнетения и спада роста корней и, гланвое, корневой микрофлоры (она перестаёт кормиться от корней и тухнет за ненадобностью). Вроде бы хозяйственно оправданно, но — ценой дисбаланса солей, потери имунных сил и мощной системы корней и ризосферы. Отсюда — болезненность, потери от вредителей и скачков климата. Олег отследил это на практике. Статьи и фото упомянутых авторов есть в сети. «

Мне нечего возразить Николаю Ивановичу. Но ведь он не исключает категорически использования минеральных удобрений! К ним стоит относиться как к сильнодействующему лекарству, осознавая их вредные побочные эффекты. Но в определнных обстоятельствах в определённой дозе лекарство полезно.
На домашнюю страницу

Шприц-дозатор для местного внесения удобрений

Как использовать дозатор удобрений

Автор публикации: Перепёлкин В.М.

Дата публикации: 2016-05-02

Краткое описание: Эта работа – попытка решить некоторые вопросы рационального, экономного
использования минеральных удобрений для более убедительных результатов
трудовой деятельности школьников на земле. Исходя из этих условий, было
решено изготовить дозатор для местного внесения уд�…

МУНИЦИПАЛЬНОЕ КАЗЁННОЕ ОБЩЕОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ СРЕДНЯЯ ОБЩЕОБРАЗОВАТЕЛЬНАЯ ШКОЛА № 4

Утверждено на педсовете № 5
директор В.В. Кузьминский

…………………………………

40 КРАЕВОЙ СЛЁТ УПБ

КОНКУРС РАЦИОНАЛИЗАТОРОВ И ИЗОБРЕТАТЕЛЕЙ

Шприц-дозатор
для подкормки растений

Работу выполнил:
Авилов Дмитрий – учащийся 9 класса

МКОУ СОШ № 4

Руководитель:
Перепёлкин В.М

– учитель МКОУ СОШ № 4

пос. им. Кирова

Содержание

  1. Цель разработки и область её применения.

  2. Агротехнические основы применения удобрений

  3. Минеральные удобрения

  4. Устройство и принцип действия

  5. Чертежи изделия и общий вид

  6. Инструкция по технике безопасности для учащихся при работе с удобрениями

  7. Экономическое обоснование изготовления дозатора

  8. Заключение

Цель разработки и область её применения.

В Кировской общеобразовательной школе большое внимание уделяется трудовому воспитанию учащихся. Поскольку школа является сельской, то и работе на земле отводится особое место.

Школа располагает большим двором и учебно-опытным пришкольным участком.
Территория школьного двора разбита на участки, закреплённые за классными коллективами, где учащимся приходится заниматься уходом за деревьями, обрабатывать кустарники, возделывать декоративные клумбы.

На учебно-опытном пришкольном участке в течение года проводится полный цикл агротехнических приёмов по выращиванию различных сельскохозяйственных культур. Главная задача уроков сельскохозяйственного труда и работы коллектива школы на земле во внеурочное время – обучить школьников работе ручным инструментом, привить любовь к работе на земле и уважение к труду сельского жителя.

Основные орудия труда общеизвестны. Лопаты, тяпки грабли.

Проблема заключается в том, что школа испытывает дефицит денежных средств для приобретения сельскохозяйственного инвентаря в полном объёме. Чаще всего для работы привлекается инструменты самих учащихся.

Прежде мы занимались и продолжаем заниматься конструированием нетрадиционных ручных инструментов для сада и огорода. Во все времена человек стремился переложить тяжёлую, монотонную работу на плечи машин и приспособлений.

Каждый, кто занимался земледелием, знает, что многие операции по возделыванию садово-огородных и декоративных культур машина или нехитрое приспособление выполняют быстрее и даже более качественно. Кроме того, работать техническим устройством гораздо приятнее и налицо экономия рабочего времени и физических сил.

Сегодня рынок насыщен различным механическим и электрическим инструментом самого разного назначения, в том числе и для сельскохозяйственных работ. Всё те же финансовые проблемы не дают школе возможность приобретать механизированный инструмент.

Обратите внимание

За последние три года рационализаторами школы было изготовлено более десяти устройств и приспособлений для механизации рассадопосадочных работ, уходу за растениями, рыхлению почвы.

Одной из проблем, решением которой практически не занимаются на пришкольных участках, или занимаются бессистемно, от случая к случаю – изучение влияния органических и минеральных удобрений на рост, развитие и урожайность возделываемых культур.

Это область знаний, в которой учащиеся сельских школ имеют значительный пробел.

Школьные дворы с клумбами и розариями, пришкольные земельные участки с огородными растениями тщательнейшим образом убираются и выметаются, препятствуя, таким образом, восстановлению естественного

плодородия почвы.

Органические удобрения практически не вносятся, минеральные подкормки не проводятся. Растения не получают полноценного

питания, урожаи выращиваемых сельскохозяйственных культур посредственные, что на мой взгляд, снижает интерес школьников к работе на земле, не даёт почувствовать весомость конечного результата.

Эта работа – попытка решить некоторые вопросы рационального, экономного использования минеральных удобрений для более убедительных результатов трудовой деятельности школьников на земле.

Исходя из этих условий, было решено изготовить дозатор для местного внесения удобрений, который мог бы использоваться как для выращивания сельскохозяйственных культур, так и для работы на клумбах и цветниках, облегчающий выполнение малопроизводительного ручного труда.

Мы не ставили в этой работе задач исследования характеристик почвы, потребность выращиваемых культур в элементах питания, норм и сроков внесения удобрений – это задача отдельной работы. Мы конструировали приспособление облегчающее работу по уходу за растениями, снижающее возможность контакта работающих с минеральными удобрениями.

Минеральные удобрения

Важно

Удобрения усиливают жизнедеятельность микроорганизмов, кото­рые создают формы пищи, хорошо усваиваемые растениями.

Органиче­ские удобрения, кроме того, улучшают физические свойства почвы, что благотворно сказывается на протекании биологических процессов, в ре­зультате которых в почве увеличивается содержание питательных веществ.

Путем своевременного внесения различных удобрений регули­руют рост и развитие растений. Удобрения применяют также для коренного улучшения почвы (известкование кислых, гипсование засо­ленных почв).

Минеральные и органические удобрения вносят в почву до посева (основное внесение), во время посева и посадки (припосевное внесе­ние) и после посева (подкормка).

Минеральные удобрения применяют в виде гранул и порошков. Их разбрасывают по поверхности почвы до посева туковыми сеялками.

Во время посева и посадки, гранулированные удобрения вносят в ряды комбинированными сеялками и посадочными машинами, при культи­вации заделывают в междурядья культиваторами-растениепитателями.

Порошкообразные удобрения и известь рассеивают по почве различ­ными разбрасывателями.

Органические удобрения разбрасывают по поверхности почвы разбрасывателями с последующей запашкой. Применяют посадочные машины с приспособлениями для внесения органоминеральных и органических удобрений.

Жидкие удобрения вносят в почву специальными машинами.

Минеральные удобрения

Совет

Применение минеральных удобрений оказывает большое влияние на вегетацию и повышение урожаев выращиваемых культур. Проведённые различными институтами в разное время опыты и практика передовых сельскохозяйственных предприятий показали высокую полезность этих удобрений на самых различных почвах.

От применения минеральных удобрений не только повышается урожай овощных культур, но и улучшается их качество.

Кроме того, минеральные удобрения ускоряют созревание томатов, лука, огурцов, ранней капусты.

Отмечены фак­ты влияния минеральных удобрений на уменьшение растрескивания плодов томатов, повышение сахаристости моркови, повышение то­варности капусты (увеличение среднего веса кочана на 50%).

В минеральных удобрениях в большинстве случаев преобладает процент содержания одного какого-либо питательного элемента (азота, фосфора, калия), поэтому они делятся на азотные, фосфорные и калийные удобрения.

Устройство и принцип действия дозатора

Искусственные удобрения намного эффективнее, если их вносить в почву растворенными в воде. Однако добиться их равномерного распределения по площади участка нелегко — ведь большинство гранул плохо растворяются и выпадают в виде осадка на дно ведра или лейки.

Чтобы избавиться от этого недостатка, мы решили изгото­вить несложное приспособление — дозатор, позволяющий ис­пользовать неразведенные гранулированные удобрения. Уст­ройство представляет собой тонкостенную трубу внутренним диаметром 14 мм.

С одного конца к ней прикреплена питающая ем­кость (роль которой может играть пластиковая бутылка необходимой ёмкости), с другого — своего рода шприц для «инъекции» удобрений в грунт.

Обратите внимание

Питающую емкость можно загружать не толь­ко гранулами в чистом виде, но и в смеси с семенами (раз­меры которых не превышают 2 мм): таким образом можно выполнять комбинированную работу — посев совместно с подкормкой. При необходимости можно вносить и жидкие удобрения, уплотнив имеющиеся в устройстве соединения.

Основные элементы дозатора, включая и трубу 5 (см. ри­сунок), можно изготовить из жести или листовой стали тол­щиной 0,75…1 мм. Нами выбрана труба наружным диаметром 16 мм. Она сделана разъёмной для удобства транспортировки и обслуживания.

Главная рабочая пара приспособления — подающий конус 2 и коромысло 12 — паяные, шарнирно сое­диненные между собой штифтом З мм. Сопло подающего кону­са — эллипс. Управление

подачей осуществляется оттягива­нием шнура 10 за кольцо 9.

Коромысло закрывает сопло под действием пружины 11, подобранной по размерам и силе

упругости. Хвостовик коромысла может быть снабжён дополнительной конической пробкой-клапаном, подог­нанной по размеру к сечению сопла, если возникнет потребность в применении жидких подкормок.

Ручка-держатель с хомутом могут передвигаться по трубке, что позволяет регулировать устройство по росту работающего и даёт возможность регулировать натяжение лески.

О [pic] бщий вид изделия и чертежи деталей

[pic]

Дозатор для гранулированных удобрений

1 – лоток,

2 – подающий конус,

3 – чашка пружины,

4 – хомут ролика,

5 – разъемная труба,

6 – питающая ёмкость,

7 – мерная полоса,

8 – ручка-держатель,

9 – кольцо управления коромыслом, 10 – леска,

11 – пружина,

12 – коромысло,

[pic]

Подающий конус

[pic]

Коромысло

[pic]

Лоток

[pic]

Хомут ролика

[pic]

Хомут ручки

Опыт эксплуатации дозатора показал, что он значительно облегчает труд по сравнению с внесением гранулированных удобрений вручную. Теперь работу можно выполнять, не наклоняясь к каждому кусту или лунке.

Дозатор удобнее все­го держать левой рукой за горловину емкости, а правой — за ручку-держатель так, чтобы указательный палец вошел в кольцо 9.

Важно

Величина порции удобрений определяется вре­менем открытия сопла конуса 2; при необходимости точной дозировки удобрений необходимо воспользоваться полосой с делениями на ёмкости для удобрений.

Применяемые удоб­рения, песок или семена во избежание засорения сопла сле­дует тщательно просеять через сито.

Инструкция

по технике безопасности для учащихся при работе с удобрениями

Общие требования безопасности

1. Соблюдение данной инструкции обязательно для всех учащихся, работающих

школьном уголке живой природы, на пришкольном учебно-опытном участке.

2. Опасность возникновения травм:

  • при внесении подкормок растениям;

  • при приготовлении минеральных растворов;

  • при нарушении инструкции по ТБ.

3. У руководителя-учителя должна быть аптечка, укомплектованная необходимыми медикаментами и перевязочными средствами для оказания первой помощи пострадавшим.

4. Работать в халатах или передниках.

5. Необходимо знать рецептуру приготовления минеральных растворов, технологию внесения удобрений.

6. Использовать фабричные упаковки, без повреждений и с инструкцией использования.

7. Не пользоваться инсектицидами и для борьбы с насекомыми — вредителями.

8. Комнатные растения следует обрабатывать мыльным или табачным раствором.

Требования безопасности перед началом работы

1. Надеть рабочую одежду , защитные перчатки .

2. Внимательно выслушать инструктаж по ТБ при работе.

3. Получить учебное задание у руководителя.

4. Получить минеральные удобрения и посуду.

Требования безопасности во время работы

1. Выполнять все действия только по указанию учителя.

2. Соблюдайте личную гигиену.

3. Выполнять следует только работу, определённую учебным заданием.

4. Не делать резких движений, не трогать посторонних предметов.

5. Соблюдать порядок и дисциплину.

6. Без разрешения учителя никуда не отлучаться.

7. Брать удобрения только специальной пластмассовой ложкой или лопаточками.

8. Размешивать раствор мешалкой длиной не менее 50 см.

9. Соблюдайте осторожность, одеть защитную марлевую повязку.

10. Воду доливать осторожно, по стенке посуды.

Требования безопасности в аварийных ситуациях

1. При плохом самочувствии сообщить об этом учителю .

2. При получении травмы немедленно сообщить о случившемся учителю, он окажет вам помощь.

3. В случае пожара, немедленно покиньте помещение.

4. При попадании раствора на кожу рук, лица тщательно промойте их проточной водой.

Требования безопасности по окончании работы

1. Проведите уборку оставшихся упаковок с минеральными удобрениями.

2. Снимите рабочую одежду, приведите её в порядок.

3. Проверьте безопасность рабочего места.

4. Тщательно вымойте лицо и руки с мылом.

5. О всех недостатках, обнаруженных во время работы, сообщите учителю.

Экономическое обоснование

изготовления дозатора.

Чтобы подсчитать затраты на изготовление дозатора, нужно знать стоимость материалов, из которых он изготовлен, затраты на электроэнергию, на амортизацию (износ) станочного оборудования и отчисления на зарплату.

Материалы для этого изделия были подобраны из вышедших из строя стойки микрофона, швейной машины, лобзика, а можно и купить в магазине или на рынке. Для изготовления культиватора нами ничего не покупалось.

Узнать приблизительную стоимость моего изделия позволяют следующие подсчёты.

Для изготовления рыхлителя использовались металлические детали. Общий вес изделия составляет 1,5 килограмма. Если весь материал оценить по цене лома, его стоимость будет:

7 руб. * 1,5 кг = 10.50 руб.

При изготовлении дозатора использовались токарный и сверлильный станки, электроточило, шлифовальная машина. Цена за 1 кВт*час электроэнергии составляет 2,89 руб.

Если учесть отработанное оборудованием время, мощность его электродвигателя, то получим приблизительные затраты на электроэнергию:

ИТОГ: 9, 54 руб.

Для покраски культиватора было израсходовано 10 граммов краски.

75 руб. * 0,01 = 0,75 руб.

Совет

Стоимость амортизации оборудования, как мне подсказал учитель, будет невелика, так как станки работают очень короткое время. Поэтому ее можно не учитывать.

Отчисления на зарплату производятся из расчета, что оплата 1 ч работы слесаря 1-го разряда составляет 5,00 руб. Мои 10 час работы оплачиваются зарплатой (стоимостью работ)

С = 5,00 * 10 = 50,00 руб.

Итак, величина затрат (себестоимость) на изготовление культиватора составит:

С = 8,20 + 9,54 + 0,75 + 50,00 = 68,24 руб.

Заключение

Предварительные испытания шприца-дозатора показали его работоспособность, удобность в использовании и необходимость дальнейшего применения и совершенствования. Заметно улучшается качество выполняемых работ, сокращается время их проведения. Конструкция изделия проста и не требует какой-либо настройки.

Основной недостаток прибора заключается в невозможности точного дозирования вносимой порции удобрений. Если возникнет необходимость (после более длительного апробирования дозатора) – это будет первой темой его усовершенствования.

Пользоваться инструментом легко и удобно, он безопасен в работе и не требует каких-либо значительных затрат на подготовку к работе и обслуживание. За время работы над проектом мне удалось приобщиться к действительному творчеству, освоить новые приемы обработки материалов, закрепить навыки слесарных работ.

Инструмент предназначен для работы по подготовленной почве и не испытывался на целинном и дерновом грунтах.

Как это было…

[pic] [pic]

[pic] [pic]

[pic]

[pic]

Читать полностью »



Отзывы и комментарии



Комментировать
0
Комментариев нет, будьте первым кто его оставит

Это интересно
Закрыть
