Модульная лестница своими руками из металла чертежи — По ступенькам

Модульная лестница из металла своими руками: чертеж и монтаж

Перемещение между этажами в загородных домах обеспечивают привычные всем лестницы. Их конструкция практически неизменна с давних времен.

Но благодаря современным тенденциям в дизайне и архитектуре изменился общий вид конструкции, а благодаря новым материалам лестницы стали более прочными, легкими и надежными. Наиболее ярким примером лестниц, сочетающим в себе традиции и современные материалы, является модульная лестница.

Создать модульную лестницу своими руками не представит больших трудностей, главное — понимать очередность работ, уметь обращаться с инструментом, а также сделать чертеж с необходимыми расчетами.

Обратите внимание

Со стороны модульные лестницы для дома выглядят воздушными и малонадежными, но это обманчивое впечатление. Используемые материалы и способ крепежа обеспечивают модульным лестницам высокий уровень прочности.

В дополнение, еще одним неоспоримым преимуществом такой лестницы является малое количество используемых материалов и универсальность конструкции, позволяющей обустраивать модульную лестницу на малой площади.

Все это, а также современный дизайн и доступная цена делают модульные лестницы весьма привлекательными для использования их в интерьере.

  1. Выбор модульной лестницы
  2. Виды модульных лестниц
  3. Расчет модульной лестницы
  4. Как сделать модульную лестницу

Выбор модульной лестницы

В том, как выбрать модульную лестницу, нет ничего сложного. В первую очередь необходимо ориентироваться на общий стиль интерьера, собственные финансовые возможности и целесообразность её установки. Немаловажно будет обратить внимание на производителя той или иной лестницы, а также на её вид, вариант сборки модулей и их крепление.

Изначально производила модульные лестницы Италия, а затем Польша. Сегодня эти страны по-прежнему производят модульные лестницы для дома. Их продукция отличается элегантностью форм, качеством и высокой ценой. Изделия из Польши уступают итальянским, но в целом качество высокое.

Со временем эстафету подхватила и Россия. Выпуск этих лестниц наладили различные компании, одна из которых Стамет. Модульные лестницы Стамет выпускаются с 2004, и компания постоянно работает над усовершенствованием их конструкции.

Так одной из разработок компании Стамет является модульная лестница Престиж, которая прекрасно подойдет в интерьер, где необходимо подчеркнуть статус, изысканный вкус и богатство хозяев.

В целом модульные лестницы российского производства выделяются своей надежностью и доступной ценой.

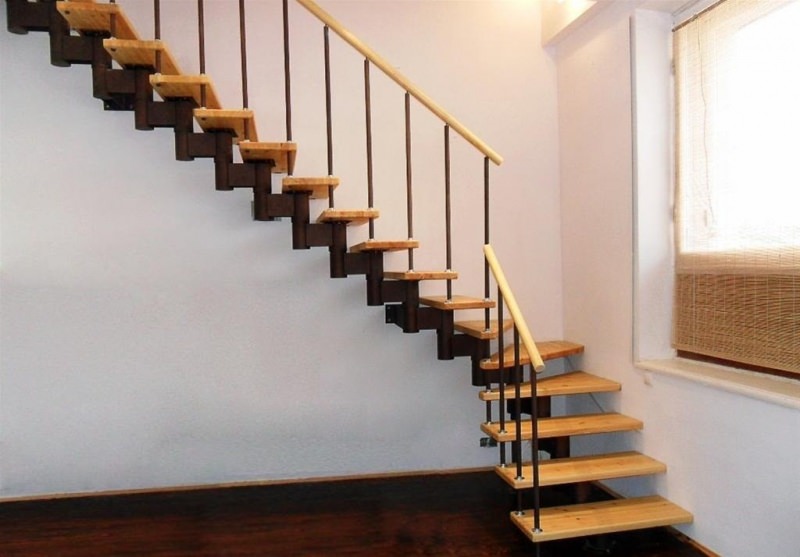

Модульная лестница «Премиум» компании Стамет:

Также производит модульные лестницы Китай. Но, к сожалению, на нашем рынке львиная доля китайской продукции представляет собой убогое зрелище по качеству и единственное, чем она привлекает покупателя, это низкой ценой. Найти качественную заводскую модульную лестницу китайского производства можно, но следует быть готовым к довольно высокой цене.

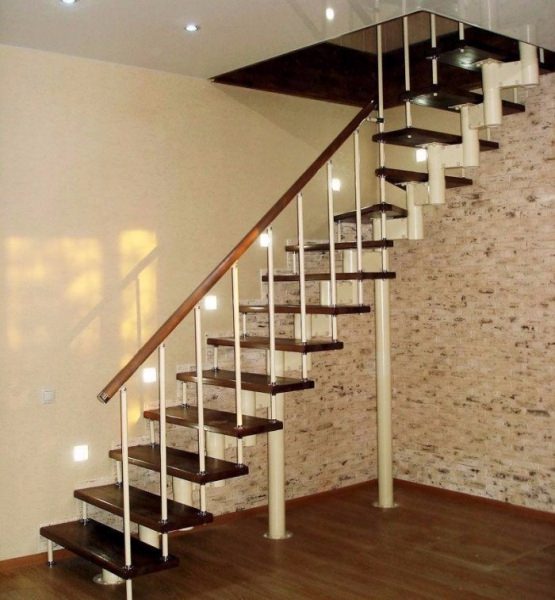

Модульная лестница китайского производства:

Приступив к выбору модульной лестницы, первое, на что надо обратить свое внимание, это качество изготовления деталей. Ведь именно от этого будет зависеть надежность самой лестницы и её внешняя привлекательность.

Важно

Следует отметить, что стоимость модульной лестницы напрямую зависит от используемых материалов и качества изготовления. Однозначного ответа на вопрос, сколько стоит модульная лестница, нет. На модульные лестницы цена колеблется от 200 у.е. до 2000 у.е. за погонный метр.

При этом надо учитывать тип соединения, материал, а также то, что лестницы первого поколения более дешевые.

Модули косоура дешевых лестниц могут производиться из низкокачественного металла, что приведет к прогибанию лестницы в ходе эксплуатации. А деревянные элементы у таких лестниц не будут должным образам обработаны.

В идеале металлические детали должны быть достаточной толщины, чтобы не деформироваться от небольшого усилия, а деревянные элементы без каких-либо трещин или сколов.

Кроме внешней составляющей и качественного изготовления еще одним важным фактором, влияющим на выбор модульной лестницы, является её вид. Ниже мы рассмотрим существующие виды модульных лестниц, их плюсы и минусы.

Виды модульных лестниц

Запланировав создать в доме модульную лестницу, необходимо определиться с тем, какой она должна быть. Как и обычные лестницы, модульные могут быть нескольких видов:

  • маршевые, простые прямые лестницы с широкими ступенями. Они весьма удобны для подъема и спуска, но в силу своей конструкции занимают достаточно много места;
  • винтовые лестницы меньше всего занимают места, но при этом спуск и подъем по ним затруднен;
  • поворотные с промежуточными площадками. Этот вид лестниц занимает относительно мало места, и по ним достаточно удобно спускаться и подниматься. Они состоят из двух и более маршей с разворотными площадками.

Но у модульных лестниц есть одна характерная черта, выделяющая их среди остальных, — это цепной косоур. Он является центральным элементом конструкции модульной лестницы. Сам косоур состоит из наборных частей, которые можно располагать как прямолинейно, так и под углом, что позволяет делать лестницу практически любой формы.

Сам косоур крепится к нижнему и верхнему опорным модулям, которые и обеспечивают необходимую горизонтальную и вертикальную жесткость всей конструкции. Дополнительным элементом, добавляющим жесткости всей конструкции, является опорная труба, установленная через каждые 1 — 1,5 погонных метра.

Но если рядом есть прочная стена из кирпича или бетона, то можно убрать этот элемент, закрепив ступени лестницы к стене.

Кроме описанных выше отличительных черт модульной лестницы различают еще три варианта сборки модулей. Каждый из них имеет свои преимущества и недостатки, которые необходимо учитывать при выборе лестницы.

Первый вариант модульной лестницы — создание цепного косоура путем установки его частей «модуль в модуль» и закрепления их двумя пластинами и стопорными винтами. Такие лестницы относятся к лестницам первого поколения и обладают рядом существенных недостатков.

Во-первых, шаг ступеней жестко фиксирован, и его невозможно отрегулировать. Во-вторых, после сборки наблюдается небольшая кривизна, которую невозможно убрать даже при помощи затягивания стопорных винтов.

Совет

В-третьих, металл имеет такой показатель, как «усталость», и со временем крепежные пластины сами по себе разгибаются, а лестница провисает. Из преимуществ следует отметить простоту и скорость сборки модульной лестницы.

Ярким представителем модульных лестниц первого поколения является модульная лестница Мечта. На демонстрирующем модульные лестницы фото видно, как собирается косоур лестниц первого поколения:

Второй вариант сборки и соединения модулей лестницы выполняется при помощи резьбовых шпилек. У подобных лестниц отсутствует такой недостаток лестниц первого поколения, как кривизна косоура, но это с лихвой перекрывается сложностью сборки лестницы и невозможностью регулировки высоты ступеней.

В дополнение, через год-полтора усиленной эксплуатации резьбовые соединения разбалтываются, и приходится их подтягивать, а это весьма хлопотное дело. Представителем лестниц с резьбовым соединением является модульная лестница Уника.

На демонстрирующем модульные лестницы фото видно, как собирается косоур лестниц с резьбовым соединением:

Третий вариант модульных лестниц является результатом многочисленных доработок и усовершенствований предыдущих моделей и представляет собой второе поколение с креплением модулей по принципу струбцины. Неоспоримым преимуществом этих лестниц является возможность регулировки высоты и длины ступени.

Кроме возможности поворота модуля, можно также развернуть сам фланец, к которому крепится ступень. Несмотря на то, что применяется резьбовое соединение, у модульных лестниц второго поколения нагрузка на крепеж распределена иначе, и соединения не разбалтываются со временем. Представителем второго поколения лестниц является модульная лестница ТМ » Наша Лестница».

Обратите внимание

На демонстрирующем модульные лестницы фото видно, как собирается косоур лестниц второго поколения:

Во всех трех вариантах можно использовать больцы, но чаще всего они встречаются в модульных лестницах второго поколения. Эти простые крепежные элементы, размещенные между ступенями, увеличивают надежность всей лестницы.

Расчет модульной лестницы

Создание модульной лестницы начинается с этапа проектирования и расчетов. Для этих целей можно воспользоваться специальной компьютерной программой, такой как ArchiCAD.

Конечно, для её использования потребуется определенный навык и опыт работы, но при небольшом желании сделать расчет модульной лестницы можно и новичку. Еще одним вариантом помощи в расчетах являются онлайн калькуляторы.

Их можно найти в сети, интерфейс такого калькулятора интуитивно прост и понятен. Достаточно ввести все необходимые данные — высоту между этажами, угол наклона и прочее.

Выполняя расчеты самостоятельно, необходимо учитывать ряд факторов, влияющих на выбор вида лестницы. Основной параметр, влияющий на выбор, — это отведенное под лестницу пространство. Исходя из него, и стоит подбирать модульную лестницу.

Для удобства расчетов есть ряд оптимальных параметров, которые подходят определенному виду лестниц. Винтовые модульные лестницы предпочтительно устанавливать на площади менее 3 м2, и при этом ширина ступеней должна быть не менее 100 см.

Конечно, ширину ступеней винтовой лестницы можно увеличить, при этом сразу же увеличится занимаемая ею площадь. Если хочется установить маршевую лестницу с широкими ступенями от 120 см до 150 см, то придется подготовить пространство более 4 м в длину и шириной 175 см, а это около 7 м2.

Если меньше, то лестница может получиться очень крутой. Выходом из ситуации, когда места меньше чем 7 м2, но больше 3 м2, является обустройство маршевой поворотной модульной лестницы с одной или несколькими площадками.

Важно

Еще одним ключевым фактором при расчетах является угол наклона лестницы. Так, наиболее удобным считается угол в 45°, но бывают случаи, когда его соблюсти не удается.

От угла наклона лестницы зависят еще два исходных параметра. Это высота подступенка и длина проступи, говоря иначе, высота и ширина ступени.

В указанной ниже таблице приведены эти размеры в зависимости от угла наклона.

Следующим параметром, необходимым для расчетов, является высота самой лестницы. Тут все предельно просто. Для этого необходимо замерять высоту от пола первого этажа до уровня пола второго этажа. Это нужно чтобы рассчитать общее количество ступеней и их размеры, а также подобрать наиболее оптимальный угол наклона.

Модульная лестница: размеры, которые считаются идеальными:

  • высота ступени от 17 см до 20 см;
  • ширина ступени от 20 см до 26 см;
  • длина ступени зависит от вида лестницы. Для винтовой от 100 см до 120 см. Для маршевой и маршево-поворотной от 120 см до 150 см;
  • угол наклона от 30° до 45°.

В итоге, после внесения всех необходимых данных программа создаст модель лестницы, которую можно рассмотреть и при необходимости внести изменения. Наиболее удобно делать проект лестницы одновременно с проектированием дома.

Так легче всего учесть все детали. В случае если нет желания делать такой проект самостоятельно, можно обратиться к специалистам.

Тем более что компании, которые производят и продают модульные лестницы, при заказе лестницы у них делают чертеж бесплатно.

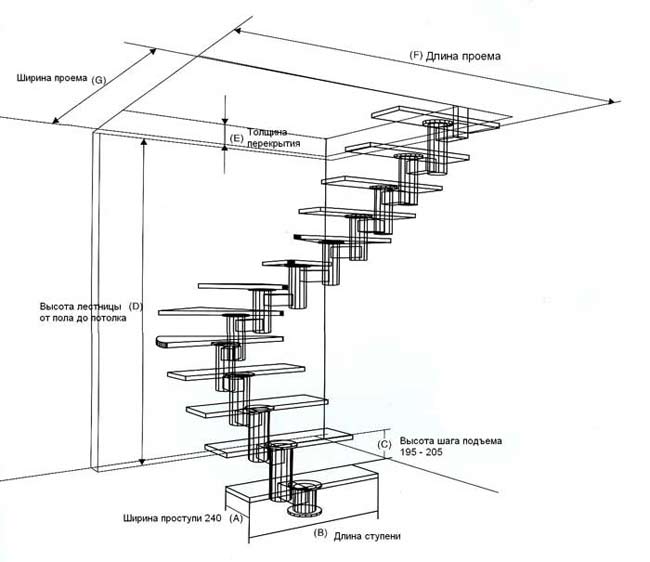

Лестница модульная: чертеж

Как сделать модульную лестницу

Имея на руках готовый проект, можно пойти несколькими путями. Первый — это сделать заказ на лестницу у производителя согласно проекту. Второй — поискать в магазинах все составляющие модульной лестницы и приобрести их. Третий — сделать модули самостоятельно.

Какой из них выбрать, решать непосредственно Вам. Самый простой и надежный способ — это сделать заказ у производителя.

В результате Вам доставят уже готовую лестницу, изготовленную с соблюдением всех норм и правил, останется лишь собрать её по месту, а для этого каких-либо специальных навыков не потребуется.

Первое, что придется сделать, это установить и закрепить к полу первый модуль лестницы, который является её основанием. Для этого отмеряем от стен необходимое расстояние и делаем пометки.

Теперь приложив в нужном месте модуль, делаем пометки под отверстия. После чего берем перфоратор и засверливаем отверстия под крепеж. Устанавливаем на место основание лестницы и закрепляем его. Дальнейшая работа по сборке будет заключаться в установке друг в друга последующих модулей.

Установив предпоследний модуль, проверяем правильность установки всех модулей. Это нужно для соблюдения геометрии косоура и чтобы не пришлось переделывать крепления под финишный модуль. Если все в порядке, ставим на место финишный модуль.

После чего, прижав его к межэтажному перекрытию или стене, намечаем места под отверстия для крепежа. Снимаем финишный модуль, засверливаем отверстия, возвращаем модуль на место и закрепляем.

Далее при помощи стопорных винтов фиксируем все части косоура.

Совет

Дальнейшие работы заключаются в установке фланцевых пластин на каждый модуль. Тут нет ничего сверхсложного. Пластины имеют 8 отверстий, 4 из которых предназначены для крепления к модулям косоура. Достаточно просто приложить пластину к модулю и прикрутить её 4 винтами.

Осталось установить на место ступени. Для этого вначале, если это деревянные ступени, прикладываем их на место. Отцентровываем и намечаем снизу места для отверстий под крепеж. После чего засверливаем сверлом на 1 мм меньшего диаметра, укладываем на место и прикручиваем.

Напоследок устанавливаем поручни и больцы. Их установка выполняется уже после того, как были зафиксированы ступени. В самих ступенях придется сделать сквозные отверстия, но после установки болец и перил вся конструкция лестницы получит дополнительную прочность.

Выше описанные этапы монтажа подходят для лестниц первого поколения. В демонстрирующем модульные лестницы видео указан способ монтажа модульной лестницы второго поколения. После просмотра этого видео не останется вопросов о том, как сделать модульную лестницу своими руками.

Модульная лестница своими руками из металла — чертежи

Модульная лестница из металла своими руками: чертеж и монтаж

Практически все загородные дома имеют несколько этажей, что собственно и отличает их от городских квартир. Для удобства перемещения между этажами используются лестницы. Предназначение этой привычной и простой конструкции на протяжении многих лет никак не меняется, но некоторые изменения все-таки произошли.

Стоит отметить, что подъемные системы стали более легкими, надежными, прочными, а для их производства используют новые технологии и материалы. Кроме того, внешне они также преобразились за счет обновленной архитектуры и дизайна. В этой статье мы расскажем, как изготавливается модульная лестница своими руками из металла.

Чертежи и схемы, приведенные здесь, существенно облегчат вам работу.

к содержанию ↑

Особенности, преимущества и недостатки модульных лестниц

Монтаж модульной лестницы можно произвести только при наличии определенных знаний в строительной сфере.

На каждом этапе необходимо соблюдать установленные правила, ведь неверно выполненная сборка или соединение деталей могут привести в будущем к ужасным последствиям — не только поломке самой системы, но и травме людей.

Особое значение тут имеет качество стройматериалов, ведь они должны служить как можно дольше, не ломаться или разрушаться со временем под воздействием серьезных нагрузок.

Основные преимущества модульных лестниц:

  • Возможность сборки без использования сварки.
  • Разнообразие форм. Вы можете на свое усмотрение выбрать подходящую конфигурацию, исходя из собственных предпочтений, формы помещения и своей фантазии.
  • Можно собрать модульную лестницу любой необходимой высоты. Причем, ее уклон также может регулироваться.
  • Большое разнообразие форм и цветов позволяет подобрать модель для любого современного интерьера.

Недостатки модульных конструкций:

  • В сравнении с цельными моделями модульные конструкции в плане прочности намного слабее. Их стыковые соединения постепенно расшатываются, поэтому лестницу приходится постоянно осматривать.
  • Высокая стоимость.

к содержанию ↑

Разновидности модульных лестниц

Прежде чем произвести монтаж модульной лестницы в помещении, подберите наиболее подходящий вид конструкции.

Сегодня используют чаще всего такие варианты:

  • Маршевые. Эта конструкция представляет собой прямую лестницу с широкими ступенями. Пространства много они не занимают, в плане эксплуатации невероятно практичны. По ней удобнее всего подниматься.
  • Винтовые. Они требует еще меньше места, но в плане спуска и подъема не очень удобны. Установить такое сооружение довольно просто, внешне оно выглядит невероятно привлекательно.
  • Поворотные с промежуточными площадками. Эти конструкции наиболее практичны, места также занимают мало, комфортны в плане спуска и подъема. Они оборудуются специальными площадками для поворота, двумя и более лестничными маршами. Вместо ступенек иногда используют забежные ступени.

Собирают лестницы посредством отдельных наборных деталей, что позволяет придать конструкции любую нужную форму — винтовую, прямую, под необходимым углом. Чтобы придать ей жесткости, к опорным модулям вверху и внизу крепят косоур. Дополнительную жесткость обеспечивают несущие трубы, которые монтируются к косоурам через каждые 1-1,5 метра.

к содержанию ↑

Варианты сборки модульных лестниц

На сегодняшний день существует только три возможных варианта установки модульных конструкций. Так вот, чтобы сборка модульной лестницы с поворотной площадкой прошла успешно, внимательно изучите все варианты, чтобы иметь представление об их положительных и отрицательных качествах.

Модуль в модуль

В данном случае цепной косоур из элементов устанавливается по принципу модуль в модуль, затем каждый из них крепится между двумя накладными пластинами со специальными стопорными винтами.

Из разряда модульных конструкций они являются первыми, даже несмотря на то, что имеют некоторые отрицательные качества:

  • Фиксированный шаг ступеней.
  • Готовая конструкция, как правило, внешне немного искривлена, что невозможно не заметить или исправить.
  • Такие лестницы в процессе эксплуатации начинают провисать по причине самопроизвольного расшатывания крепежей.

К положительным сторонам данного способа монтажа можно отнести быстроту и простоту сборки всего сооружения.

Резьбовыми шпильками

Данный вариант соединения всех элементов лестницы предполагает использование резьбовых шпилек.

В отличие от первого варианта, она не провисает, но имеет определенные минусы:

  • Сложность установки.
  • Ежегодное подтягивание и регулировка крепежей.
  • Фиксированные ступени.

По принципу струбцины

Это — самый современный способ монтажа, учитывающий все недостатки предыдущих вариантов. Положительным качеством его считают способность регулировки длины и высоты ступеней. В данном варианте можно разворачивать фланец для установки ступени. При этом нагрузка равномерно распределяется на крепления, за счет чего места креплений не расшатываются со временем.

Все элементы лестницы вместо разрезных труб закрепляются длинными шпильками, принимающими на себя всю нагрузку. Единственным их недостатком можно назвать сложность сборки.

к содержанию ↑

Важные нюансы

Чтобы новая лестница продолжительное время эксплуатировалась, не вызывала никаких нареканий, следует учесть такие моменты:

  • Перед установкой вертикальных опор нужно подготавливать под них специальные бетонные площадки, чтобы они выполняли несущую функцию.
  • Опорные боковые кронштейны можно устанавливать только в бетонные капитальные стены, толщиной не менее 20 см.
  • При монтаже лестниц на деревянный пол необходимо дополнительно усиливать лаги.

к содержанию ↑

Самостоятельное изготовление модульной лестницы

Конечно, проще приобрести уже готовую модульную конструкцию, потом ее собрать согласно инструкции. Но если вы любите все делать своими руками, то воспользуйтесь приведенными рекомендациями по сборке лестниц такого типа. Давайте разбираться подробнее.

Подготовительный этап

На этапе подготовки нужно рассчитать конструкцию, затем ее начертить. Сделать это несложно, только необходимо учесть такие моменты:

  • Создайте план помещения, где вы хотите установить лестницу. Сделайте его в масштабе при помощи специальной программы или миллиметровой бумаги.
  • Нанесите на эту же бумагу боковой разрез помещения, укажите высоту потолка. Чтобы произвести расчет, воспользуйтесь точкой начала и окончания лестничного пролета, согласно уровню пола нижнего и верхнего этажа. Получив ширину и высоту, рассчитайте по формуле гипотенузы длину лестничного пролета. Затем длину лестничного марша разделите на допустимую высоту ступеньки.
  • Зафиксируйте планируемую модель. Ступени фиксируются примерно на высоте 15 см друг от друга.
  • Разместите на схеме помещения проекцию ступеней в горизонтальном виде.
  • Сделайте общий чертеж модулей, одинаковых по размерам и внешнему виду.

Сборка лестницы

Теперь подробнее рассмотрим, как собрать модульную лестницу из готовых элементов, согласно инструкции:

  1. Определитесь, из чего будут выполнены ступени. Лучше использовать для этого древесину твердых пород. Толщина одной ступени должна составлять 4-5 см.
  2. Изготовьте модули для установки ступеней. Закажите круглые модули у специалистов по своим чертежам, если не сможете сделать их самостоятельно в бытовых условиях. Квадратные модули лучше делать из профильной трубы толщиной 5 мм. С помощью сварки и болтов выполните крепление деталей.
  3. На бетонные площадки установите несущие опоры. Забетонируйте их после монтажа.
  4. Используя чертежи, нарежьте необходимое количество деталей из трубы подходящего размера.
  5. В нарезанных деталях, которые уже готовы к работе, сделайте отверстия для соединения.
  6. Конструкцию смонтируйте, прикрепляя модули конструкции к несущим опорам.
  7. Аккуратно приварите к модулям металлические уголки, чтобы усилить лестницу.
  8. Очистите сооружение от грязи и ржавчины, затем покрасьте.
  9. Установите готовые ступени.
  10. Лестницу оборудуйте ограждением, которое идеально подходит по дизайну и стилевому оформлению.

к содержанию ↑

Видеоматериал

Грамотный подход и четкость технических расчетов — это то, что очень важно для того, чтобы модульная лестница своими руками из металла или дерева была долговечной, красивой и безопасной. Поэтому не игнорируйте эти моменты, лучше действуйте медленней, изготавливая детали и собирая их в единое целое.

Лестницы из металла своими руками на второй этаж: чертежи монтаж

Модульная лестница из металла своими руками: чертеж и монтаж

Лестницы из металла — наиболее распространенные межэтажные конструкции в частном строительстве.

Их отличают высокая прочность, долгий срок службы, устойчивость к механическим повреждениям и колебаниям влажности. Стальные или алюминиевые элементы не скрипят, не горят, не изменяют форму со временем.

Монтаж маршей достаточно прост, при наличии сварочного оборудования и навыка работы выполняется своими руками.

Классификация

Металлические лестницы используют постоянно или временно. Согласно назначению их классифицируют:

  • на основные, служащие для общего пользования;
  • вспомогательные — служебные, запасные, кровельные;
  • внутриквартирные — для перемещения людей в границах частного дома или квартиры;
  • парадные;
  • пожарные;
  • садовые.

Лестницы для постоянного использования — стационарные, для временного — складные, раздвижные, приставные.

Конфигурация пролетов разнообразна:

  • одномаршевая прямая;
  • двухмаршевая поворотная;
  • Г-, П-, Т-образная;
  • винтовая;
  • спиральная;
  • S-образная;
  • пирамидальная.

Между маршами размещаются лестничные площадки или забежные ступени. Конструкции с подступенком называются закрытыми, без них — открытыми.

При прямых пролетах проступи имеют прямоугольную форму, при изогнутых или винтовых — клиновидную или угловую. Интересна компоновка марша по типу «гусиный шаг» или «самба».  Каждая ступень разделена на две половины, предназначенных для шага определенной ногой.

Типы лестничных конструкций

Лестницы из металла различаются вариантом несущего каркаса:

  • на косоурах — ступени опираются сверху на одну, две или три балки;
  • на тетивах — торцы проступей закреплены на боковых поверхностях опорных ригелей;
  • на больцах — несущий каркас собран из элементов, в которых ступени и стойки перил соединены проставкой-болтом особой конструкции;
  • подвесные на тросах;
  • консольные — закрепленные в стене.

Монтаж металлической лестницы может выполняться сваркой или сборкой из отдельных деталей или целых модулей. Металл конструкции остается видимым или облицовывается деревом, МДФ, ламинатом, клинкерной плиткой.

К компоновке лестниц согласно эргономических расчетов предъявляются требования:

  • минимальная ширина марша — 900 мм;
  • оптимальное соотношение высоты ступени к ее глубине — 1:2;
  • ширина проступи — 220-300 мм;
  • угол наклона — 30°-45°;
  • высота ограждения — 900-1200 мм.

При устройстве ограждений можно предусмотреть второй ряд поручней.

Варианты комбинирования

Наиболее традиционный вариант комбинирования материалов — металлический каркас с деревянными ступенями и ограждениями. Реже встречаются заполнения из стекла, пластика, композитов. Прочтите также статью про деревянные лестницы на второй этаж, уверены, материал будет вам весьма полезен.

Несущую конструкцию изготавливают из швеллеров, уголков или профильных труб. Устанавливают ступени и перила, обшивают каркас отделочными материалами.

Отделка из дерева прочная и легкая. Если полностью облицевать лестницу массивом, создается иллюзия цельнодеревянной конструкции. Древесину покрывают лаком, воском, тонируют или красят в разные цвета.

Отделка ламинатом — альтернативный вариант обшивки ценными породами дерева. Древесноволокнистая панель дешевле, проще в монтаже. Элементы раскраивают и закрепляют на подложке из фанеры. Качественная плита достаточно износостойкая и механически прочная.

Керамическая или клинкерная плитка, керамогранит — наиболее подходящие варианты отделки уличной лестницы из металла, хотя применяются и внутри дома. Они не боятся воды, грязи или морозов. Противоскользящее покрытие предохраняет зимой от падений, а острые каблуки на твердой поверхности не оставляют следа.

Металлический каркас настолько прочный, что выдерживает тяжелые ступени из бетона. Их изготавливают сборными или монолитными.

Ограждение выполняют в виде:

  • изящных ажурных решеток;
  • изогнутых или прямых стержней из металла;
  • фигурных резных балясин из дерева или полиуретана;
  • цветных панелей из пластика;
  • прозрачных вставок из стекла.

Руководство по сборке самодельной маршевой лестницы из металла

Для монтажа лестницы из металла своими руками понадобятся инверторный сварочный аппарат, болгарка, пила и наждачные круги. Если предполагается установка деревянных ступеней, нужно приготовить инструменты по обработке древесины — циркулярную пилу, электродрель, струбцины, фрезерный станок. Для соединения деталей требуется крепеж — болты, шурупы, клей.

Подготовка

Перед сборкой лестницы из металла на второй этаж нужно подготовить проект, включающий:

  • определение положения конструкции в помещении;
  • выполнение замеров и чертежа;
  • расчет размеров элементов;
  • определение расхода материалов.

Расчеты можно произвести самостоятельно, с помощью онлайн-калькуляторов или обратиться в проектную организацию.

Заготавливают материалы и крепеж с запасом 5-10%, складируют в помещении или под навесом, защищая от попадания влаги.

ЧИТАТЬ ТАКЖЕ:  Расчет лестницы в частном доме: рекомендации специалистов

Простейшая лестница из металла на тетивах

Конструкцию монтируют из двух швеллеров высотой 150-200 мм с толщиной стенки от 8 мм. К ним приваривают уголки 45х45 мм для укладки проступей.

Тетивы устанавливают в проектное положение. К уголкам прикручивают ступени из доски толщиной 40 мм.

Обратите внимание

Если проступи металлические, к каркасу их приваривают или крепят болтами. Сталь должна быть рифленой или сетчатой, чтобы обеспечить сцепление с подошвой обуви.

Тетиву можно собрать из профильной трубы 60х60 мм или уголка 45х45 см. Решетчатую конструкцию усиливают укосами и распорками. На них впоследствии крепят проступи и подступенки.

Лестница на косоурах

Косоуры изготавливают из швеллера или двутавра высотой 100-200 мм с толщиной стенки не менее 8 мм. К верхней полке профиля приваривают или прикручивают кобылки — гребни из уголка 45х45 мм с размерами, соответствующими ширине и высоте ступени.

На каркас монтируют проступи и подступенки из дерева, бетона или композитов, цельные металлические ступени или решетчатые рамы.

Интересен вариант изготовления косоура из отрезков профиля, соединенных под прямым углом. Элементы раскраивают согласно размерам ступени, торцы обрезают под 45°. Сваривают последовательно все детали, каркас отшлифовывают, окрашивают, обшивают отделочными материалами.

Конструкция ломаной формы требует высокой точности исполнения. При такой конфигурации практически не остается отходов металла. Лестница на зигзагообразном косоуре оригинальна, отсутствуют мощные балки, утяжеляющие облик сооружения.

Сборка модульной лестницы

Модульные металлические лестницы состоят из наборных элементов, которые можно собрать в прямой или винтовой марш. Жесткость косоуру придают опорные трубы. Детали крепят болтами, пластинами, резьбовыми шпильками или монтажными струбцинами.

Обшивка ступеней

Для обшивки ступеней используют:

  • твердые породы деревьев — дуб, ясень, бук, лиственницу;
  • бетон;
  • террасную доску;
  • мрамор.

Детали покупают готовыми или изготавливают самостоятельно. Доски раскраивают по размерам проступей и подступенков, прикручивают к каркасу болтами с гайкой и шайбой, саморезами, футоркой, мебельными болтами или крепежом Фишер.

Бетонные ступени устанавливают на косоуры, заполняют швы цементно-песчаным раствором. Металлические балки окрашивают. Внутри помещений их обшивают гипсокартоном или декоративными панелями.

Для отделки уличных и домашних конструкций применяют террасную доску. Она не чувствительна к влаге, не боится огня. Материал хорошо поддается обработке — резке, сверлению, склейке. Из ДПК изготавливают проступи, ограждения. Крепят детали к каркасу специальными клипсами, торцы закрывают планками.

Эффектна отделка лестницы мрамором или мозаичной плиткой. Проступи и подступенки устанавливают на каркас и приклеивают гипсовым составом или специальным водостойким клеем.

Натуральный мрамор можно заменить искусственным на основе цементного вяжущего с добавками мраморной или гранитной крошки. Такие ступени изготавливают в опалубке самостоятельно. Поверхность нужно тщательно отполировать до гладкости, чтобы рисунок стал более выразительным, а уход не создавал трудностей.

Рекомендации профессионалов

Чтобы самодельная металлическая лестница долго служила, специалисты советуют соблюдать некоторые правила при монтаже и эксплуатации:

  • опорные стойки, тетиву или косоуры устанавливать на бетонные площадки или усиленные дополнительными брусками лаги;
  • при сопряжении лестницы и стены толщина капитальной конструкции должна быть не меньше 20-25 см;
  • если уличное сооружение выполнено из конструкционной стали, поверхности регулярно окрашивать, предварительно очищая их от ржавчины.

Лестницы из металла практичны и долговечны. Они заслужили популярность благодаря возможности комбинирования с различными отделочными материалами. Изготовить металлическую конструкцию можно самостоятельно. К финишной отделке приступают после удаления ржавчины и тщательного шлифования поверхности.

Винтовая лестница из металла своими руками

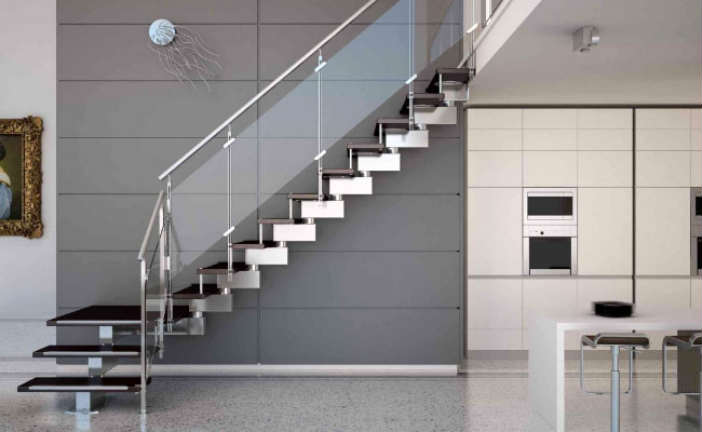

Модульная лестница из металла своими руками: чертеж и монтаж

При строительстве дома возникает вопрос о выборе дизайна лестницы. Здесь в первую очередь во внимание берутся дизайн и размеры комнаты.

Если у вас ограниченное пространство, необходимо построить вспомогательную лестницу или у вас просто есть желание дополнить интерьер ярким акцентом, вы должны подумать о выборе металлической винтовой лестницы.

Давайте разберемся, какую конфигурацию выбрать, а также рассмотрим этапы подготовки проекта, изготовления и монтажа металлической лестницы.

Выбор конструкции для монтажа

Когда мы думаем о винтовых лестницах из металла, первое что приходит в голову —  это клинообразные ступени, которые расположены вокруг центральной опоры. Это самая распространенная конструкция, такого рода лестницы часто изготавливают при помощи модульного каркаса. Его отличительной особенностью является легкость сборки и относительная невысокая стоимость.

Варианты винтовых металлических лестниц:

  • модульные;
  • литые.
  • кованые;
  • сварные.

Литые и кованые варианты отличаются элегантным оригинальным дизайном и высокой ценой. Все изделия из художественной ковки изготавливаются из стали, а литые – из железа и бронзы. Сборные конструкции выполняются из алюминия или металла с хромированной отделкой. Их сборка легко осуществляется собственными силами.

Простая конструкция имеет сварные варианты. Благодаря относительно простому устройству вы можете построить металлическую лестницу на второй этаж своими руками. Из металла вы можно выполнить каркас лестницы, оформив ее затем любыми подходящими материалами.

Варианты соединений

Монтаж может быть выполнен несколькими способами:

  • Сварка лестницы – наиболее подходящий вариант для монтажа лестницы из металла своими руками. Представляет собой стальные кронштейны, приваренные к центральной опоре. Кронштейны могут быть законченными ступенями или использоваться в качестве опоры для размещения на них проступи из другого материала.
  • Крепление на больцах. Больц — это металлический стержень, который фиксирует внешнюю часть ступени. Монтаж лестницы на больцы позволяет надежно фиксировать ступени, в результате такого монтажа конструкция внешне выглядит легкой.
  • Одним из наиболее сложных решений является монтаж на центральном косоуре. В такой винтовой лестнице отсутствует центральная стойка. Сложно сделать винтовую железную лестницу на косоуре своими руками, монтаж такой лестницы лучше доверить профессионалам с опытом и специальным оборудованием. Цена на такую лестницу довольно высокая.

Проектирование и расчеты

Вычисляя параметры винтовой лестницы из металла, вы должны учитывать следующие рекомендации:

  1. Витки лестницы должны быть расположены на расстоянии не менее двух метров. Такая высота будет комфортной для большинства взрослых людей.
  2. В потолочном проеме необходимо выполнить зазор между краями лестницы и проема. При ширине марша 80 см диаметр проема должен составлять 200 см. Уменьшение диаметра лестницы и проема возможно для вспомогательных лестниц, где ширина марша составляет 600 мм, а проем 1400 мм.
  3. Конструкция будет надежной, при условии что опорная колонна не менее 50 мм в диаметре.
  4. Глубина ступени по средней линии подъема составляет около 200 мм.
  5. Угол подъема не должен превышать 45 градусов.
  6. Необходимо предусмотреть ограждения для комфортного и безопасного использования.
  7. Также рекомендуется использовать противоскользящее покрытие на ступени или специальную обработку.

После выполнения расчетов, основанных на вышеуказанных рекомендациях, можно подготовить чертежи. Изготовление металлической сварной лестницы своими руками сложнее, чем из деревянной. Для выполнения такой конструкция требуется умение работы сварочным аппаратом и другими инструментами для металла.

Подготовка материалов и пошаговая инструкция — как сварить лестницу?

Подготовьте следующие материалы, прежде чем приступить к работе:

  • Толстостенную трубу длина в соответствии с высотой подъема, она будет выполнять функцию центральной опоры.
  • Трубу немного большего диаметра, чем предыдущая.
  • Трубу круглую или квадратного маленького размера для больц.
  • Уголок для ступеней.

Пошаговый алгоритм изготовления металлической лестницы своими руками:

  1. Трубу максимально диаметра разрезать на гильзы, равные высоте ступени.
  2. В получившиеся гильзы вварить уплотнительное кольцо, для того чтобы гильза плотно надевалась на центральную опору.
  3. Из уголка сделать по шаблону одинаковые каркасы ступеней.
  4. Привариваем получившиеся каркасы ступеней к подготовленным гильзам.
  5. Устанавливаем центральную опору.
  6. Нанизываем все гильзы со ступенями и размещаем их веером согласно проекту.
  7. Разрезаем трубы маленького диаметра по размеру, равному расстоянию между ступенями.
  8. Начиная с нижней, соединяем между собой все ступени.
  9. После того как собрали лестницу, необходимо проварить все стыки гильз и зачистить каждый шов.
  10. Загрунтовать и покрасить металлический каркас лестницы. В зависимости от проекта разместить проступи.

Сварные лестницы являются достаточно прочной и безопасной конструкцией, но не забудьте смонтировать перила.

Покраска металлической лестницы

Завершив изготовление металлической лестницы своими руками, необходимо позаботиться, чтобы она прослужила долго и надежно.

Прежде чем приступить к покраске лестницы, необходимо подготовить ее поверхность. На этапе подготовки вы должны убедиться, что отсутствуют места образования коррозии.

В случае обнаружения таких мест необходимо избавиться от нее, для этого при помощи железной щетки и наждачной бумаги зачищаем проблемное место. В случае образования глубокой ржавчины, которую не получается убрать при помощи щетки, воспользуйтесь средством «антиржавчина».

Все сварные места зачищаем до блеска, эти участки больше всего подвержены коррозии.

Важно

После обработки лестницы можете переходить к покрытию ее грунтом, а после него — краской в несколько слоев.

Винтовая лестница из металла своими руками Ссылка на основную публикацию

Модульная лестница своими руками

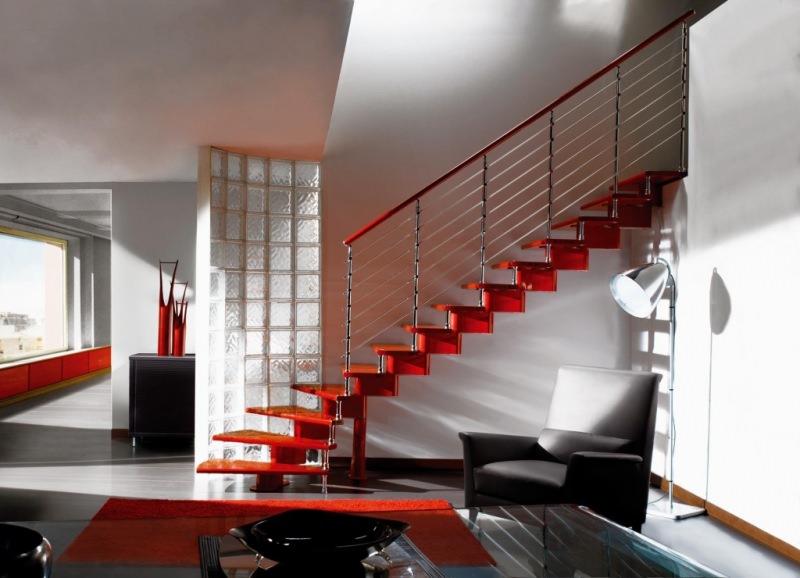

Модульная лестница из металла своими руками: чертеж и монтаж

Лестницу, опирающуюся всего лишь на один центральный косоур, и состоящую из отдельных повторяющихся элементов (модулей с закрепленными на них ступенями), скрепленных между собой, при желании можно сделать самостоятельно. В статье мы поговорим о том, как сделать модульную лестницу своими руками.

Конструкция обычно имеет вид полукруга, поэтому требует для своего размещения достаточно большой площади. Однако «воздушная» конфигурация (в качестве опор могут выступать как столбы, так и выступающие из стены (или прикрепленные к ней) балки-кронштейны) позволяет придать практически любую форму (прямую, поворотную с площадкой, в виде спирали и т.д.).

Подготовительные работы

Чтобы модульная лестница прослужила достаточно долго, следует придерживаться следующих правил:

  • под вертикальными опорами лучше залить небольшую бетонную площадку – своеобразный фундамент, принимающий на себя вес конструкции;
  • если часть нагрузки через кронштейны будет передаваться на стену, то стена эта должна быть капитальной, толщиной не менее 200 мм (а не тонкая перегородка);
  • лестницу, устанавливаемую на деревянный пол, следует опирать на лаги, предварительно усилив их поперечными брусками.

Создавать модульные лестницы нельзя без предварительных расчетов. Для их проведения вам будет необходимо:

  • Сделать чертеж помещения, в котором вы собираетесь устанавливать лестницу. Такую схему лучше всего вычерчивать в масштабе (на бумаге в клеточку или миллиметровке).
  • Измерьте высоту помещения, в сантиметрах. Рядом с планом помещения на листе схематически изобразите разрез помещения по высоте (отметьте линиями уровень пола нижнего и верхнего этажа с обязательным соблюдением масштаба).
  • Затем сделайте схематический рисунок. Расстояние между ступенями (по вертикали) должно составлять 14-16 сантиметров. Если последняя (верхняя) ступень получается по высоте меньше необходимой, «разбросайте» этот «излишек» равномерно по всем остальным ступеням. Например, высота этажа составляет 280 сантиметров. При высоте ступени в 15 сантиметров у нас получится на схеме 18,6 ступеней. В этом случае лучше сделать 18 ступеней, расстояние между которыми по высоте будет равно 15,5 см.
  • Нанесите на план помещения горизонтальную проекцию ступеней. Рекомендуемая ширина лестницы – 1 метр. Ширина ступени 28-30 сантиметров.
  • При устройстве прямой или Г-образной конструкции, число ступеней в которой превышает 15, лучше сделать промежуточную площадку, длина которой равна 1 метру.

Спиралевидная лестница должна иметь внутренний радиус, при котором свободная часть ступени (со стороны центра поворота) сохранит открытую ширину не менее 20 сантиметров.

Сделайте крупный чертеж модулей, на которые будут крепиться ступени. Все модули должны быть одинаковыми. Если вы планируете заказать модули, то чертеж делать не обязательно.

Приступаем к созданию

Сначала выбираем материал для ступеней: подойдет любая имеющаяся у вас древесина (толщина доски должна быть не менее 4 сантиметров).

Доски на ступени обычно приходится склевать и при этом дополнительно скреплять длинными шурупами (для обеспечения необходимой прочности).

Как вариант, можно купить уже готовые деревянные ступени необходимого размера или приобрести массивную доску подходящей толщины (или склеить две менее толстых).

Модули круглого сечения, на которые и будут крепиться ступени, изготовить самостоятельно не так просто. Поэтому их лучше заказать в специальной фирме, предоставив свой чертеж и расчет лестницы.

Модули квадратного сечения можно сделать из профильной трубы, с толщиной стенки не менее 4-5 мм. Соединять элементы между собой придется на болты (по 4 штуки на каждое соединение) плюс для усиления надежности – дополнительные сварные швы. Именно этот вариант мы и будем с вами сейчас подробно разбирать.

Сборку модульной лестницы всегда начинают снизу, поэтому, прежде всего, необходимо выполнить бетонные площадки (фундаменты) под несущие металлические опоры, которые можно сразу же в них забетонировать.

  • Нарежьте профильную трубу на элементы необходимой вам длины.
  • Просверлите в них отверстия для скрепления модулей между собой болтами.
  • Не забывая прикреплять модули к несущим опорам, соберите всю конструкцию.
  • Для усиления конструкции сделайте несколько сварных швов.
  • Если вы решили сделать ступени с окантовкой из металлического уголка, приварите его к модулям на данной стадии сборки конструкции.
  • Покрасьте все металлические части специальной краской, предварительно удалив ржавчину.
  • Установите ступени.
  • Сделайте ограждение для лестницы (из дерева или кованное).

Видео

Данный видеоролик посвящен установке модульной лестницы.

Модульная лестница своими руками из металла — чертежи

Модульная лестница из металла своими руками: чертеж и монтаж

x

Check Also

Краска — самый распространенный вид стройматериала. Работа с ней — это испачканные стекла в процессе …

Даже в самой чистой, тщательно убираемой, квартире однажды могут завестись клопы. Появляются насекомые достаточно незаметно, …

В мире считается, что больше всего любят селиться клопы в кровати, в крайнем случае — …

Чтобы придать особый стиль интерьеру, солидность и привлекательность, все чаще сегодня устанавливают керамические и керамогранитные …

Совет

В последнее время мойки из искусственного камня стали заслуженно востребованы на нашем рынке. Но перед …

Несмотря на то, что до сих пор многие готовы кричать караул при виде маленького грызуна …

Нержавеющая сталь — один из наиболее популярных материалов для изготовления разнообразной кухонной утвари. В любом …

Апельсины, мандарины, грейпфруты — цитрусовые, которые любят все. Эти фрукты очень сочные и, как бы …

Современный рынок пестрит предложениями различных средств от насекомых, которые время от времени атакуют различные места …

Каждая хозяйка мечтает, чтобы на ее кухне было не только уютно, но и имелась вся …

Аэрозольная краска сегодня широко используется и профессиональными дизайнерами, и домашними мастерами. Но не всегда удается …

Кожа и замша, как натуральные, так и искусственные, уже давно прочно вошли в нашу жизнь …

Обратите внимание

Великое изобретение для письма – шариковая ручка, насколько легче стало обмениваться информацией и делиться мыслями. …

Покраска — самый используемый метод при отделке стен и потолков. И это вполне объяснимо, ведь …

Практически в каждой вещи, которую мы покупаем сегодня в магазине, мы на этикетке видим больший …

Если вы задаете вопрос: Чем оттереть ручку с обоев?, значит у вас есть дети или …

В процессе ремонта особой актуальностью пользуется вопрос снабжения жилья горячей водой. В большинстве своем такая …

Чем оттереть зеленку? — этим вопросом не задается только тот, кто ни разу не разливал …

В поисках чистого и свежего воздуха, который является залогом нашего здоровья, мы отправляемся на морские …

Чем протирать монитор? — вполне естественный вопрос любого современного человека. Практически в каждом доме сегодня …

Важно

Пострадать от потопа в квартире по вине соседей сверху может любой житель многоэтажного дома. От …

С появлением ребенка в доме возникает много вопросов по уходу за ним. Один из первых …

Хоть раз в жизни каждый пачкался зеленкой. Простое мытье места, где она пролита, никакого результата …

Тяжело назвать человека, который не обрадовался бы букету прекрасных цветов, особенно если это розы. Но …

Модульные лестницы своими руками. Как сделать металлическую лестницу своими руками: чертеж, просчет, установка, результат

Модульная лестница из металла своими руками: чертеж и монтаж

В статье рассмотрим как собрать модульную лестницу своими руками.

Все-таки время не стоит на месте, а постоянно ускоряется и спешит. И мы стараемся взять от жизни побольше, узнать что-то новое, всё попробовать и успеть сделать. Мы постоянно идём в ногу со временем: модно одеваемся, меняем старые телефоны на новые, стремимся ездить на новых автомобилях.

Тоже происходит и в быту – мы уже не ютимся в коммуналках, стремимся вырваться из города в гармонию загородной жизни. Мы строим красивые современные дома, используем передовые технологии, применяем современные материалы.

И более того, те же технологии в комплексе с доступными инструментами, позволяют всё это сделать своими руками. Те же тенденции наблюдаются и в индустрии лестниц для частного дома или многоуровневых квартир.

Всё больше людей склоняются в пользу выбора современных и стильных модульных лестниц перед громоздкими деревянными лестницами, которые самостоятельно не соберешь.

В пользу модульной лестницы говорит несколько факторов:

  • — Они лёгкие и воздушные. Это положительно влияет на их внешний вид и привлекательность;
  • — Для их изготовления модульной лестницы используется меньше материалов – это сказывается на их стоимости;
  • — В некоторых случаях из-за габаритов в доме можно установит только модульную лестницу;
  • — Есть право на ошибку: модули можно регулировать по высоте;
  • — Модульную лестницу можно собрать самостоятельно и качественно;
  • — Повреждённую со временем ступень легко заменить;
  • — Жёсткость дерева и металла жестче деревянной конструкции.

И это лишь часть доводов в пользу модульной лестницы.

http://www.lestnitca.com/module.html — выбор комплектующих для модульной лестницы.

Совет

Я думаю, немного найдётся компаний, готовых грамотно и бесплатно рассчитать модульную лестницу для заказчика. Уверенно говорим — мы одна из них! Мы не просто делаем расчёт, а снабжаем инструкцией для сборки и необходимой чертёжной информацией. При этом учитываем и критическую точку и высоту подъёма ступени.

Наш принцип: предлагать клиенту максимально комфортную лестницу для текущего проекта. Для наших покупателей мы работаем без выходных. А если Вы живёте за пределами Киева, мы всё тоже делаем дистанционно. По Украине заказы отправляются службами доставки Интайм, Новой Почтой и другими компаниями.

Даже в ближнее зарубежье мы отправляем нашу продукцию, использую рейсовые международные автобусы. Так что для наших лестниц не существует границ!

Совет

Я думаю, немного найдётся компаний, готовых грамотно и бесплатно рассчитать модульную лестницу для заказчика. Уверенно говорим — мы одна из них! Мы не просто делаем расчёт, а снабжаем инструкцией для сборки и необходимой чертёжной информацией. При этом учитываем и критическую точку и высоту подъёма ступени.

Наш принцип: предлагать клиенту максимально комфортную лестницу для текущего проекта. Для наших покупателей мы работаем без выходных. А если Вы живёте за пределами Киева, мы всё тоже делаем дистанционно. По Украине заказы отправляются службами доставки Интайм, Новой Почтой и другими компаниями.

Даже в ближнее зарубежье мы отправляем нашу продукцию, использую рейсовые международные автобусы. Так что для наших лестниц не существует границ!

Счета-фактуры на модульные лестницы, что б оценить их стоимость.

(нажимайте на фотографии для увеличения)

Анекдоты про модульные лестницы

Купил мужик в Эпицентре модульную лестницу, собрал. Поднимался по лестнице, упал, потерял сознание. А когда пришел в себя, первым делом спросил:
— Лестница не сломалась?

Установили модульную лестницу серии «Универсал». Внук спрашивает у бабушки, почему она так медленно спускается с лестницы.
— А потому, — отвечает бабушка, — что у меня есть только два способа спускаться – слишком медленно и слишком быстро..

Спускается бабуля по модульной лестнице серии «Мини», а снизу внучок ей говорит: — Осторожно, бабушка, с правильной ноги спускайся. — Хорошо – шо – шо – шо – шо –шо – шо – шо – шо .

— Бабуля, ты жива?!!!!..

Инструкция по установке модульной лестницы (фото с рекомендациями)

Шаг 1-й. Крепление финишного модуля.
Сборка модульной лестницы начинается сверху.

Крепим финишный модуль к балке перекрытия — с учётом всех отступов, которые напрямую зависят от выбранной ширины ступени, выбранной высоты подъёма ступени и параметров перекрытия пола (если толщина перекрытия позволяет – то крепим на один подъём ниже уровня пола верхнего этажа, если нет – тогда вровень с уровнем пола верхнего этажа). Не забываем про «уровень». Крепёжные элементы используем по месту – или обычные распорные анкера, или хим.анкера, или другие крепежи (*всё зависит от свойств перекрытия или стены или другого места, куда крепим пятку модуля).

Шаг 2-й. Соединение модулей (поэтапное).

Итак, когда финишный модуль закреплён, приступаем к соединению с другими модулями. Через отверстие вставляем элемент (*при этом крепёжные зажимные болты должны быть вровень с уровнем отверстия), и на нужной высоте поджимаем болты (не полностью, так как в процессе монтажа могут быть изменения). Не забываем про «уровень».

Штифты на данном этапе сборки можно или не трогать, или зажимать выборочно, по месту (к примеру, если «уходит наклон» или «пропадает уровень»). Таким образом, поэтапно выстраиваем и поджимаем модули по нужной траектории.

Не забываем про «уровень», не забываем про выбранную высоту подъёма ступени, не забываем про отступы (включая доп.отступ от стены 10-15мм, *для рекомендуемого зазора ступени от стены).

Если лестница с забежными ступенями, желательно использовать шаблоны «забежной группы» и накидывать их на модули — для правильной дальнейшей посадки забежных ступеней на пятку крепления модуля (особенно это касается ступеней типа «кленовый лист»).

В конечном итоге прикрепляем стартовый модуль к полу (с помощью анкеров).

Шаг 3-й. Поджим модулей.

Поджимаем элементы между собой, используя 4 болта модуля и 2-3 штифта.

Не забываем про «уровень» и про то, поджим одного элемента напрямую связан с «картиной по уровню» и «картиной по наклону» другого элемента. Временные затраты, потраченные на данный этап монтажа, напрямую зависят от компетентности и профессионализма мастера.

Шаг 4-й. Установка опор.

Обратите внимание

Опоры устанавливаются или по ходу (зачастую), или после выстраивания и поджима всех модулей. Итак, в нужных местах (согласно предписанным чертежам-ориентирам) устанавливаем и крепим опоры. Столб-опора подрезается на нужную высоту (по месту) и устанавливается на 3 или на 4анкера через пятку крепления в пол.

С помощью раздвижной опорной муфты (для серий «Стандарт» и «Комфорт») возможна дополнительная регулировка высоты, тем самым выводим в уровень плоскость ступеней.

Локоть-опора устанавливается следующим образом: примерка, вытягиваем колено до нужного размера, крепим к стене на 4крепёжных элемента (при этом локоть должен быть с лёгкой натяжкой к модулю) и поджимаем штифты. Внимание! По ходу установки опор нужно перепроверять «уровень» модуля, который связан с опорой.

New Рекомендации по дополнительному креплению локтя (как результат – прибавление жесткости ещё на 50%) — места нахлёста модуля и стакана локтя – закрепить (в 3-х местах — по месту) на кровельные саморезы (или шпильки).

Таким образом, локоть и модуль будут как «одно целое», и при этом возможный шат и прогиб практически исключен.

Шаг 5-й. Генеральная проверка «по уровню».

На данном этапе если на каком-то модуле «уровень пропал», а на каком-то модуле «уходит наклон», нужно использовать по максимуму 6 точек зажима каждого модуля: может быть какой-то зажим нужно ослабить, какой-то пережать до максимума.

Временные затраты, потраченные на данный этап монтажа, напрямую зависят от компетентности и профессионализма мастера.

Шаг 6-й. Установка ступеней.

Ступени устанавливаются, начиная или с верхнего модуля, или с забежной ступени типа «клиновый лист».

Важно

Если с верхней ступени – тогда ориентируясь на неё держим «уровень» для всех нижних ступеней. В качестве крепежа нужно использовать саморез для кровли 4,8 мм х 35 мм.

В процессе монтажа ступеней может также «уйти уровень», т.к. дополнительная т.н. усадка каркаса происходит после монтажа всех ступеней. При использовании крепёжных уголков (там, где необходимо) следим за «уровнем».

Правильный крепёж уголков следующий: примерка к ступени, фиксирование к ступени (достаточно одним саморезом), потом полное крепление уголка к стене (анкерами), после чего зажимаем все остальные крепления, перепроверив «уровень».

Если все предыдущие этапы сборки были выполнены без ошибок и «с умом», то расположение нижнего модуля должно совпасть с его расположением на чертежах-ориентирах (но помним, что расхождения по рисунку-ориентиру могут быть и значительные, т.к. все нюансы «вылазят» только при непосредственном монтаже).

Примечание: через неделю (через месяц) после монтажа каркаса (или каркаса и ступеней) в любом случае происходит усадка (элементы и крепежи занимают «свои» места, возможны нарушения «уровня»), поэтому зачастую необходим доп.приезд мастера для проверки и генеральной подтяжки крепёжных элементов.

Шаг 7-й. Замеры ограждения.

Как правило, ограждение просчитывается отдельно, после монтажа каркаса и ступеней (и после снятия необходимых замеров). Какое именно ограждение будет необходимо и где какое лучше (в конкретном случае) – зачастую согласовывается непосредственно с заказчиком.

Комплектация модулей: по 4 внутренних болта (внутри каждого модуля) + по 2штифта на каждый модуль (в среднем). Также в комплект входят пластиковые заглушки (нужного размера), закрывающие отверстие модуля (варианты по цветам — серые или чёрные).

Необходимый инструмент:

Шуруповёрт с насадками под крест и шестигранник, уровень, угольник.

А также рекомендуется иметь при себе дрель (нормальной мощности) со всеми типами сверил, все виды крепёжных соединений, молоток, молот, ключи, циркулярный станок, шлифовальную машину.

123444333
