Расчет системы вентиляции

Расчет вентиляции помещения: поэтапная инструкция

Главная › Вентиляция › Расчет системы вентиляции

Вентиляцию Вы можете заказать с монтажом «под ключ», позвонив по телефону в Москве: +7 (495) 241-17-30. Осуществляем проектирование и поставку вентиляции по России.

Отправьте быструю заявку

При проектировании систем вентиляции каждый инженер проводит расчеты согласно вышеупомянутых норм.

Для расчета воздухообмена в жилых помещениях  следует руководствоваться этими нормами. Рассмотрим  самые простые методы нахождения воздухообмена:

  • по площади помещения,
  • по санитарно-гигиеническим нормам,
  • по кратностям

Расчет по площади помещения

Это самый простой расчет. Расчет вентиляции по площади делается на основании того, что для жилых помещений нормы регламентируют подавать 3 м3/час свежего воздуха на 1 м2 площади помещения, независимо от количества людей.

Расчет по санитарно-гигиеническим нормам

По санитарным нормам для общественных и административно-бытовых зданий на одного постоянно пребывающего в помещении человека необходимо 60 м3/час свежего воздуха, а на одного временного 20 м3/час.

Рассмотрим на примере:

Предположим, в доме живут 2 человека, проведем расчет по санитарным нормам согласно этим данным. Формула расчета вентиляции, включающая нужное количество воздуха выглядит так:

L=n*V (м3/час) , где

  • n – нормируемая кратность воздухообмена, час-1;
  • V – объём помещения, м3

Получим, что для спальни L2=2*60=120 м3/час, для кабинета примем одного постоянного жителя и одного временного L3=1*60+1*20=80 м3/час. Для гостиной принимаем двух постоянных жителей и двух временных (как правило, количество
постоянных и временных людей, определяется техническим заданием заказчика) L4=2*60+2*20=160 м3/час, запишем полученные данные в таблицу.

Помещение Lпр, м3/час Lвыт, м3/час
Кухня  — ≥ 90
Спальня 120 120
Кабинет 80 80
Гостинная 160 160
Коридор
Санузел ≥ 50
Ванная ≥ 25
360 525

Составив уравнение воздушных балансов ∑ Lпр = ∑ Lвыт:360 ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для тех помещений, для которых мы в 3 пункте приняли воздухообмен равным минимально допустимому значению.

Если ∑ Lпр > ∑ Lвыт , то для увеличения ∑ Lвыт до значения ∑ Lпр увеличиваем значения воздухообмена для помещений.

Рассчет основных параметров при выборе оборудования

При выборе оборудования для системы вентиляции необходимо рассчитать следующие основные параметры:

  • Производительность по воздуху;
  • Мощность калорифера;
  • Рабочее давление, создаваемое вентилятором;
  • Скорость потока воздуха и площадь сечения воздуховодов;
  • Допустимый уровень шума.

Ниже приводится упрощенная методика подбора основных элементов системы приточной вентиляции, используемой в бытовых условиях.

Производительность по воздуху

Проектирование системы вентиляции начинается с расчета требуемой производительности по воздуху или «прокачки», измеряемой в кубометрах в час.

Для этого необходим поэтажный план помещений с экспликацией, в которой указаны наименования (назначения) каждого помещения и его площадь.

Расчет начинается с определения требуемой кратности воздухообмена, которая показывает сколько раз в течение одного часа происходит полная смена воздуха в помещении.

Обратите внимание

Например, для помещения площадью 50 м2 с высотой потолков 3 метра (объем 150 кубометров) двукратный воздухообмен соответствует 300 кубометров/час. Требуемая кратность воздухообмена зависит от назначения помещения, количества находящихся в нем людей, мощности тепловыделяющего оборудования и определяется СНиП (Строительными Нормами и Правилами).

Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большее из этих двух значений.

Расчет воздухообмена по кратности:

L = n * S * H, где

  • L — требуемая производительность приточной вентиляции, м3/ч;
  • n — нормируемая кратность воздухообмена: для жилых помещений n = 1, для офисов n = 2,5;
  • S — площадь помещения, м2;
  • H — высота помещения, м;

Расчет воздухообмена по количеству людей:

L = N * Lнорм, где

  • L — требуемая производительность приточной вентиляции, м3/ч;
  • N — количество людей;
  • Lнорм — норма расхода воздуха на одного человека:

в состоянии покоя — 20 м3/ч;

«офисная работа»  — 40 м3/ч;

при физической нагрузке — 60 м3/ч.

Рассчитав необходимый воздухообмен, выбираем вентилятор или приточную установку соответствующей производительности. При этом необходимо учитывать, что из-за сопротивления воздухопроводной сети происходит падение производительности вентилятора.

Зависимость производительности от полного давления можно найти по вентиляционным характеристикам, которые приводятся в технических характеристиках оборудования.

Для справки: участок воздуховода длиной 15 метров с одной вентиляционной решеткой создает падение давления около 100 Па.

Типичные значения производительности систем вентиляции:

  • Для квартир — от 100 до 500 м3/ч;
  • Для коттеджей — от 1000 до 5000 м3/ч;

Мощность калорифера

Калорифер используется в приточной системе вентиляции для подогрева наружного воздуха в холодное время года. Мощность калорифера рассчитывается исходя из производительности системы вентиляции, требуемой температурой воздуха на выходе системы и минимальной температурой наружного воздуха. Два последних параметра определяются СНиП.

Температура воздуха, поступающего в жилое помещение, должна быть не ниже +18°С. Минимальная температура наружного воздуха зависит от климатической зоны, например, для Москвы  она равна -26°С (рассчитывается как средняя температура самой холодной пятидневки самого холодного месяца в 13 часов).

Таким образом, при включении калорифера на полную мощность он должен нагревать поток воздуха на 44°С. Поскольку сильные морозы в Москве непродолжительны, в приточных системах допускается устанавливать калориферы, имеющие мощность меньше расчетной.

Но при этом приточная система должна иметь регулятор производительности для уменьшения скорости вентилятора в холодное время года.

При расчете мощности калорифера необходимо учитывать следующие ограничения:

  • Возможность использования однофазного (220 В) или трехфазного (380 В) напряжения питания. При мощности калорифера свыше 5 кВт необходимо 3-х фазное подключение, но в любом случае 3-х фазное питание предпочтительней, так как рабочий ток в этом случае меньше.
  • Максимально допустимый ток потребления. Величину тока (А), потребляемого калорифером, можно вычислить по формуле:

I = P / U, где

  • I — максимальный потребляемый ток, А;
  • Р — мощность калорифера, Вт;
  • U — напряжение питания: (220 В — для однофазного питания; для трехфазной сети расчёт несколько иной).

В случае, если допустимая нагрузка электрической сети меньше чем требуемая, можно установить калорифер меньшей мощности. Температуру, на которую калорифер сможет нагреть приточный воздух, можно рассчитать по формуле:

T = 2,98 * P / L, где

  • T — разность температур воздуха на входе и выходе системы приточной вентиляции,°С;
  • Р — мощность калорифера, Вт;
  • L — производительность вентиляции, м3/ч.

Типичные значения расчетной мощности калорифера — от 1 до 5 кВт для квартир, от 5 до 50 кВт для офисов и загородных домов.

Если использовать электрический калорифер с расчетной мощностью не представляется возможным, следует установить калорифер, использующий в качестве источника тепла воду из системы центрального или автономного отопления (водяной или паровой калорифер).

В любом случае, если есть возможность, лучше использовать водяные или паровые калориферы. Экономия на обогреве в этом случае получается колоссальная.

Рабочее давление, скорость потока воздуха в воздуховодах и допустимый уровень шума

После расчета производительности по воздуху и мощности калорифера приступают к проектированию воздухораспределительной сети, которая состоит из воздуховодов, фасонных изделий (переходников, разветвителей, поворотов) и распределителей воздуха (решеток или диффузоров). Расчет воздухораспределительной сети начинают с составления схемы воздуховодов. Далее по этой схеме рассчитывают три взаимосвязанных параметра — рабочее давление, создаваемое вентилятором, скорость потока воздуха и уровень шума.

Важно

Требуемое рабочее давление определяется техническими характеристиками вентилятора и рассчитывается исходя из диаметра и типа воздуховодов, числа поворотов и переходов с одного диаметра на другой, типа распределителей воздуха.

Чем длиннее трасса и чем больше на ней поворотов и переходов, тем больше должно быть давление, создаваемое вентилятором. От диаметра воздуховодов зависит скорость потока воздуха. Обычно эту скорость ограничивают значением от 2,5 до 4 м/с. При больших скоростях возрастают потери давления и увеличивается уровень шума.

В тоже время, использовать «тихие» воздуховоды большого диаметра не всегда возможно, поскольку их трудно разместить в межпотолочном пространстве и стоят они дороже.

Поэтому, при проектировании вентиляции часто приходится искать компромисс между уровнем шума, требуемой производительностью вентилятора и диаметром воздуховодов.

Для бытовых систем приточно-вытяжной вентиляции обычно используются воздуховоды диаметром 160…250 мм или сечением 400х200мм…600х350мм и распределительные решетки размером 100200 мм — 1000500 мм.

Расчет вентиляции помещения: необходимость и варианты

Расчет вентиляции помещения: поэтапная инструкция

Вентиляционная система считается очень важным элементом любого дома или строения, а получить ее можно разными методами.

Применяться для этого может естественная система или принудительная, причем каждый вид имеет свои особенности и параметры.

При этом для каждой разновидности обязательно производится расчет вентиляции помещения, чтобы эта система великолепно справлялась с поставленными перед ней целями.

Вентиляция на кухне

Если этого не сделать, то можно ожидать того, что в разных помещениях будет постоянно присутствовать загрязненный или отработанный воздух, препятствующий нормальному существованию людей. Также в качестве последствий некачественного расчета может выступать постоянный сквозняк и холод, поступающий от различного оборудования или специальных вентиляционных отверстий.

Как выполнить расчет на основании производительности системы?

Воздухообмен считается самым важным параметром работы вентиляции, поэтому рассчитывать его нужно в первую очередь. Измеряется данный параметр в кубометрах в час, а расчет вентиляции производственного помещения в этом случае может быть правильно выполнен при наличии определенной информации.

Для этого берется специальный план конкретного объекта, в котором указывается количество комнат в строении, а также их размер и другие параметры.

В производственных комнатах важно обеспечивать как отток воздуха, так и его приток, поэтому лучше всего для них применять специальные принудительные установки, которые будут справляться со всеми задачами.

Совет

Если приходится иметь дело с различными жилыми строениями, то расчет должен производиться исходя из следующих особенностей:

Приток чистого воздуха

  1. Приток чистого воздуха необходимо в обязательном порядке обеспечивать в те помещения, где люди находятся большую часть своего времени. Сюда относится спальная и гостиная, а именно с постоянным присутствием свежего воздуха можно обеспечить полноценное и качественное существование.
  2. Отток отработанного или влажного воздуха должен быть обеспечен в таких сложных помещениях, как кухня или ванная, поскольку именно здесь происходит загрязнение воздуха, а также в него поступает много примесей, влажности и посторонних запахов.
  3. В коридоре вовсе не нужно заботиться об отводе или притоке воздуха, поскольку обычно это происходит естественным образом за счет открывания и закрывания дверей.
  4. В соответствии со всем вышеперечисленным, методика расчета для жилых домов, а также для многих производственных или офисных помещений заключается в следующем. Изначально чистый воздух поступает в помещения, где люди проводят большую часть своего времени, после чего он через коридоры частично загрязненный воздух попадает на кухню или в ванную, откуда выводится наружу.

Установка вентиляции согласно проекту

Расчет должен вестись в соответствии с тем, какими параметрами обладают все помещения, чтобы их можно было обеспечить оптимальным количеством свежего воздуха, а также, чтобы вытяжка работала эффективно и бесперебойно.

Учитывается не только количество помещений, но и число людей, которые обычно постоянно в них присутствуют.

Дополнительно важно брать в расчет различное оборудование, работа которого тем или иным образом приводит к загрязнению воздуха.

Как рассчитывать вентиляционную систему в соответствии с различными элементами воздухораспределительной сети?

Важно произвести расчет систем вентиляции производственных помещений или же жилых таким образом, чтобы было создано оптимальное количество основных ее элементов.

К ним относятся различные воздуховоды и решетки, переходники, повороты и другие компоненты, которых должно быть достаточно, а также не слишком много.

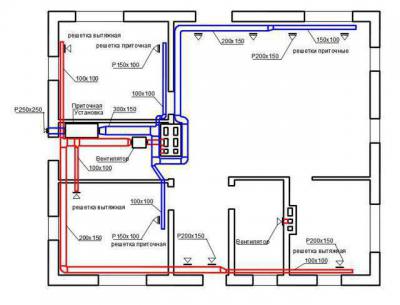

Для правильного расчета этих элементов важно заранее составить специальную схему воздуховодов, которая должна соответствовать конкретному зданию, в котором создается вентиляционная система. При этом важно учитывать следующие параметры:

  • Длина трассы системы должна быть минимальной, а при этом должна эффективно обслуживать все помещения в одном строении.Вентиляционная система
  • Размер и диаметр всех воздуховодов должен быть подходящим, чтобы можно было обеспечивать различные комнаты оптимальным объемом воздуха, который будет проходить через них.
  • В процессе создания данных элементов важно учитывать, что они должны быть созданы из высококачественных и надежных материалов, а особое внимание уделяется трубам, которые должны быть специально предназначены для вентиляционной системы. Чаще всего в этих целях используются недорогие, однако, подходящие и эффективные пластиковые изделия.
  • Для каждой ветки системы вентиляции важно производить отдельный расчет диаметра и размера воздуховодов.
  • Воздухораспределители должны подбираться в соответствии с их размером, а также с тем шумом, который будет возникать в процессе их использования.

Расчет вытяжной вентиляции помещения, так же как и приточной, должен выполняться в соответствии с тем, какой плановый показатель сопротивления сети имеется.

Дело в том, что воздух, проходя через различные элементы системы, обычно сталкивается с сопротивлением движения, а для его преодоления важно, чтобы был сохранен нужный расход воздуха.

В соответствии с этим важно выбрать такой вентилятор, который будет работать в системе, который будет создавать нужное давление для оптимального движения воздушных потоков.

Как правильно выбрать оборудование

Расчеты являются важными моментами формирования данной инженерной коммуникации. При этом расчет приточной вентиляции помещения должен дополнительно учитывать, какой мощностью должен обладать калорифер, а также потребляемая энергия всего оборудования должна быть оптимальной и не слишком завышенной.

После проведения всех необходимых расчетов можно получить информацию о том, какими именно параметрами должна обладать система, чтобы она просто великолепно справлялась со всеми задачами. При этом важно сложить все полученные показатели и учитывать каждое свойство.

Расчет может выполняться своими силами на основе имеющейся начальной информации, а также можно воспользоваться уникальными современными программами и калькуляторами, пользоваться которыми очень просто.

Для этого достаточно в определенные разделы ввести исходные значения, после чего программа просто выдает нужную характеристику, которой должна соответствовать создаваемая вентиляционная система.

Важно отметить, что когда приходится иметь дело с различными производственными зданиями и помещениями, то нужно дополнительно в процессе формирования вентиляции учитывать некоторые требования, которые предъявляет к этой системе Роспотребнадзор или пожарная инспекция.

Можно ожидать того, что расчетные показатели не будут совпадать с нормативами, а при этом важно перед созданием конкретной системы обратиться в эти организации, чтобы уточнить, имеется ли возможность создать наиболее оптимальную систему. Однако при этом ее характеристики будут немного отличаться от требуемых значений. В большинстве случаев такие проекты получают одобрение от многочисленных регулирующих государственных инстанций.

Таким образом, расчет системы вентиляции является довольно сложной и специфичной работой, которая должна быть выполнена перед формированием этой коммуникации в любом случае, чтобы она получилась эффективной и оптимальной. Если этого не сделать, то можно получить систему, которая будет либо обладать слишком высокой производительностью, либо вовсе не будет справляться с созданием оптимального воздухообмена.

Проектирование вентиляции в квартире, доме, офисе

Расчет вентиляции помещения: поэтапная инструкция

Чтобы в дальнейшем после окончания строительных работ не пришлось тратить средства на переработку всех инженерных систем, следует заранее подумать о предварительном расчете и подготовке проекта вентиляции и системы кондиционирования на объекте.

Выполним проект и монтаж системы вентиляции на вашем объекте любой сложности, и что главное — в оговоренные сроки. С какими системами работаем: приточно-вытяжные системы вентиляции, приточные установки с рекуперацией тепла или охлаждением, моноблочные или наборные установки. Подберем лучшие варианты решения для Вашего объекта согласно нормам.

Проектирование вентиляции зависит от особенностей помещения. Если речь идет о квартире или небольшом частном доме, будет достаточно простой приточно-вытяжной вентиляции для обеспечения помещения свежим воздухом, избавления от неприятных запахов и газов.

Обратите внимание

Что касается офисных или производственных помещений, без сложной и разветвленной системы вентиляции в связке с кондиционированием никак не обойтись. Из этого следует, что хороший воздухообмен в большом помещении зависит от правильно продуманной и качественно установленной системы.

Для слаженной работы оборудования и комфортного пребывания в дальнейшем следует провести детальный расчет системы вентиляции и проектирование.

ООО Люмакс предлагает услуги по проектированию и монтажу систем вентиляции и кондиционирования под ключ для квартир, частных домов, офисов, промышленных помещений.

Мы разработаем для Вас три различных по стоимости и необходимому оборудованию варианта реализации системы.

После выбора и утверждения решения озвучивается стоимость проектирования вентиляции или совмещение ее с кондиционированием.

Часто возникает вопрос: На каком этапе строительства следует проектировать систему вентиляции?

Мы рекомендуем объединить этап проектирования всего здания с проектированием системы вентиляции, кондиционирования и отопления.

Такое решение диктуется необходимостью раннего прогнозирования всех особенностей помещения — от высоты потолка для прокладки воздуховодов до возможности ставить мебель в тех или иных помещениях.

Также на этом этапе планируются вентиляционные каналы, расположение в помещении оборудования (калорифера, приточной установки).

С чего начать проектирование вентиляции в помещении

Более детально рассмотрим, как рассчитать и подготовить проект вентиляции для помещения площадью около 300 м². Это может быть коттедж, квартира, офис, промышленное помещение, склад и прочее.

Какие критерии учитываются при расчете вентиляционной системы:

  • объем и технические особенности помещения;
  • кратность воздухообмена;
  • расчет значения — количество воздуха относительно количество людей, находящихся в помещении, то есть воздухообмен по количеству людей.

Мы используем для себя опросный лист для сбора подобной информации. После того, как выяснили квадратуру помещения, какое количество людей будет располагаться, и кратность воздухообмена, следует приступать к аэродинамическому и акустическому расчетам.

Этапы проектирования вентиляции

Следует различать этапы проектирования, которые проводят квалифицированные организации и проектировщики и этапы расчета и проектирования в процессе сделки между заказчиком и исполнителем, то есть последовательность работ.

Последовательность работ по заказу услуги проектирования следующая:

  1. утверждение технического задания с заказчиком;
  2. первоначальный расчет вентиляционной системы в зависимости от типа выбранного оборудования;
  3. подготовка принципиальной схемы;
  4. согласование с заказчиком нюансов и особенностей принципиальной схемы;
  5. внесение изменений заказчиком и дизайнером/архитектором;
  6. подготовка пакета чертежей, необходимой документации;
  7. подписание договора по предоставлению услуг.

Разберем этапы расчета и проектирования вентиляции

Расчет воздухообмена

Расчет воздухообмена производится по количеству людей и по кратности воздухообмена. Воздухообмен рассчитывается исходя из данных по:

  • теплоизбыткам,
  • влагоизбыткам,
  • избыткам углекислого газа (СО2),
  • санитарным нормам,
  • нормативной кратности.

Исходя из расчета по количеству людей и по кратности, выбирается наибольшее значение, которое будет приравниваться к значению требуемого воздухообмена.

Приведем типовые значения производительности вентиляционных систем, взятые с последних наших объектов: • Для квартиры площадью 150м2— от 500 м³/ч; • Для коттеджа площадью 350м2 на — от 800 м³/ч;

• Для офисов с «населением» в 30 человек — от 1800 м³/ч.

Аэродинамический расчет состоит из:

  • определения потери давления на всех ветвях системы вентиляции;
  • определения диаметра (сечения) воздуховодов;
  • скорости движения воздуха на отдаленных участках.

Чтобы рассчитать площадь сечения воздуховодов, необходимы следующие данные: объем воздуха, который движется через воздуховод за единицу времени, также следует учитывать максимально допустимую скорость воздуха. Как показывает практика, для таких объектов, как квартиры и коттеджи, небольшие офисы, — скорость потока воздуха ограничивается на уровне 4-5 м/с.

Предоставляем формулу для расчета площади сечения воздуховода Sс = L * 2,778 / V, где Sс — расчетная площадь сечения воздуховода, см²; L — расход воздуха через воздуховод, м³/ч; V — скорость воздуха в воздуховоде, м/с;

2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).

Также предоставляем формулу для расчета фактической площади сечения воздуховода S = π * D² / 400 — для круглых воздуховодов, S = A * B / 100 — для прямоугольных воздуховодов, где S — фактическая площадь сечения воздуховода, см²; D — диаметр круглого воздуховода, мм;

A и B — ширина и высота прямоугольного воздуховода, мм.

Наравне с аэродинамическим расчетом производится расчет акустический – уровень шума, который создается самой системой вентиляции.
После выяснения расхода воздуха и производительности вентиляции, можно будет выбрать воздухораспределители и калорифер.

Для выбора мощности калорифера необходимо провести расчеты по такой формуле P = ΔT * L * Cv / 1000, где Р — мощность калорифера, кВт; ΔT — разность температур воздуха на выходе и входе калорифера,°С. L — производительность вентиляции, м³/ч.

ЧИТАТЬ ТАКЖЕ:  Гараж с баней под одной крышей – как воплотить проект – всё о банях

Cv — объемная теплоемкость воздуха, равная 0,336 Вт•ч/м³/°С.

Этот параметр зависит от давления, влажности и температуры воздуха, но в расчетах мы этим пренебрегаем.

Подбор оборудования – приточной установки

Чтобы правильно подобрать вентиляционную установку для помещения, необходимы следующие значения:

  • общая производительность,
  • мощность калорифера,
  • сопротивление воздухопроводной сети.

Из этого следует, что правильно рассчитать воздухообмен, подобрать сечение воздуховодов и тип приточной установки может только специалист. Не рекомендуем делать самостоятельно все расчеты, доверьте это профессионалам.

Что входит в проект системы вентиляции

На основе всех данных и нормативных показателей создается проект – пакет данных и чертежей описывающих графически совмещенную систему вентиляции и кондиционирования в помещении.

В проект вентиляции входит:

  • техническое задание;
  • пояснительная записка;
  • расчетная часть;
  •  чертежи вентиляционной системы в разрезе, аксонометрии;
  • спецификация оборудования;
  •  технико-экономическое обоснование выбора оборудования для вентиляции.

Качество работы системы вентиляции и кондиционирования зависит от предварительного расчета и проектирования этой системы на объекте. Доверяя нам проектирование и монтаж системы вентиляции и кондиционирования, вы получаете комфортное пребывание в помещении на долгие годы.

Расчет вентиляции

Расчет вентиляции помещения: поэтапная инструкция

При расчете систем вентиляции выполняется расчет всех её элементов. Ниже приведены основные формулы и нормы, требуемые для расчет вентиляции в любом помещении. Наша компания осуществляет грамотный расчет вентиляционных систем для любых помещений.

Звоните по телефону +7 (495) 212-14-11

  • Опросный лист для подбора вентиляционного оборудования

Если проект уже существует, предложим варианты его удешевления, используя более экономичное оборудование по стоимости и в последующем обслуживании, но не менее качественное.

Всегда готовы помочь и ждем вашего обращения.
Оставьте контакты и мы перезвоним для консультации.

Для расчета системы вентиляции и подбора всех её элементов необходимо выяснить:

  • расход воздуха (подробнее об определении расхода воздуха см. ниже)
  • аэродинамическое сопротивление системы (при этом суммируется сопротивление всех элементов вентсистемы, а также сопротивление воздуховодов в зависимости от их длины и размеров)
  • мощность воздухонагревателя, определяется по формуле N нагр = G пр ⋅ρ возд ⋅c возд ⋅(t пом — t нар ), где
    • G пр — Расход приточного воздуха
    • ρ возд — Плотность воздуха
    • c возд — Теплоёмкость воздуха
    • t пом — Поддерживаемая в помещении температура
    • t нар — Температура наружного воздуха
  • мощность воздухоохладителя, определяется по формуле N охл = G пр ⋅ρ возд ⋅(I нар — I пом ), где
    • G пр — Расход приточного воздуха
    • ρ возд — Плотность воздуха
    • I нар — Энтальпия наружного воздуха
    • I пом — Энтальпия воздуха после воздухоохладителя
  • производительность увлажнителя, определяется по формуле Pувл = dувл⋅Gпр⋅ρвозд, где
    • d увл — Количество воды, которое необходимо добавить в воздух,
    • G пр — Расход приточного воздуха
    • ρ возд — Плотность воздуха

Расчет расхода воздуха

Расчет расхода приточного воздуха выполняется тремя различными способами:

  • по числу людей
  • по кратностям
  • по условию удаления вредных веществ

В жилых, общественных и офисных зданиях используются первый и второй методы.

Расчет по числу людей

При расчете расхода воздуха по числу людей используют следующие нормативные значения подачи свежего воздуха:

  • 60 м 3 /ч на каждого человека при постоянном пребывании на рабочем месте
  • 30 м 3 /ч на каждого человека при временном пребывании (менее 2-х часов)
  • 85 м 3/ч на каждого человека при занятиях спортом

Далее определяют численность каждого вида людей, умножают её на указанные выше значения и суммируют их.

Например, если в офисном помещении работает 3 человека, у каждого из которых может быть по посетителю, то в такое помещение следует подавать 270 м 3 /ч.

Другой пример. Тренажерный зал рассчитан на 30 посетителей. В этом случае расход приточного воздуха должен быть не меньше 30*85 = 2550 м 3/ч.

Расчет воздуха по кратностям

Для расчета вентиляции можно пользоваться понятием кратности воздухообмена.

Напомним, что кратность воздухообмена – величина, показывающая сколько раз в течение часа должен смениться воздух в помещении. Например, если кратность приточного воздуха для некоторого помещения площадью 50 м 2 при высоте потолков 3 м (т.е. объём помещения равен 150 м 3) составляет 3 крата, то расход приточного воздуха должен составить 450 м 3 /ч.

Кратности воздухообмена для различных помещений приведены ниже в таблицах в зависимости от типа объекта.

Расчетная температура воздуха и кратность воздухообмена в помещении магазинов

№ПомещениеРасчетная температура воздуха для холодного периода года, °СКратность воздухообмена или количество воздуха, удаляемого из помещенийпритоквытяжка
1 Торговые залы магазинов площадью 400 м2 и менее:
продовольственных 16 1
непродовольственных 16 1
2 Торговые залы магазинов площадью более 400 м2:
продовольственных 16 По расчету По расчету
непродовольственных 16 По расчету По расчету
3 Разрубочная 10 3 4
4 Разгрузочные помещения 10 По расчету По расчету
5 Помещения для подготовки товаров к продаже (при размещении в отдельном помещении), комплектовочные, приемочные 16 2 1
6 Кладовые (неохлаждаемые):
хлеба, кондитерских изделий; 16 0,5
гастрономии, рыбы, молока, фруктов, овощей, солений, вина, пива, напитков; 8 1
обуви, парфюмерии, товаров бытовой химии, химикатов; 16 2
прочих товаров 16 0,5
7 Помещения демонстрации новых товаров (при размещении в отдельном помещении) 16 2 2
8 Гладильные 16 По расчету По расчету
9 Камеры для мусора (неотапливаемые)
10 Помещение для механизированного прессования бумажных отходов 16 1,5
Помещения для хранения:
11 упаковочных материалов и инвентаря 16 1
12 контейнеров обменного фонда 1
13 тары 8 1
14 уборочного инвентаря, моющих средств 16 1,5
15 Бельевая 18 0,5
16 Мастерские, лаборатории 18 2 3
17 Охлаждаемые камеры для содержания:
мяса, полуфабрикатов, гастрономии
рыбы -2
овощей, фруктов, кондитерских изделий, напитков 4 4 4
пищевых отходов 2 10
18 Машинные отделения охлаждаемых камер с воздушным охлаждением 5 По расчету
19 Машинные отделения охлаждаемых камер с водяным охлаждением 5 2 3
20 Конторские помещения, комната персонала, главная касса, помещение охраны, опорный пункт АСУ 18 1
21 Гардеробные, подсобная для персонала предприятия общественного питания, комната для приема пищи 16 1
22 Общественные туалеты для покупателей и туалеты для персонала 16 50 м3/ч на унитаз
23 Душевые 25 5
24 Комната-профилакторий (при размещении магазина в подземных этажах) 20 60 м3/ч на чел.
25 Помещения приема и выдачи заказов 16

Расчетная температура воздуха и кратность воздухообмена в помещениях предприятий общественного питания

№Наименования помещенийРасчетная температура воздуха, °СКратность воздухообмена в часпритоквытяжка
1 Зал, раздаточная 16 По расчету, но не менее 30 м3/ч на чел.
2 Вестибюль, аванзал 16 2
3 Магазин кулинарии 16 3 2
4 Горячий цех, помещение выпечки кондитерских изделий 5 По расчету, но не менее 100 м3/ч на чел.
5 Цеха: доготовочный, холодный, мясной, птицегольевой, рыбный, обработки зелени и овощей 18 3 4
6 Помещение заведующего производством 18 2
7 Помещение для мучных изделий и отделки кондитерских изделий, бельевая 18 1 2
8 Помещение для резки хлеба, для подготовки мороженого, сервизная, подсобная 18 1 1
9 Моечная: столовой, кухонной посуды, судков, тары 18 4 6
10 Кабинет директора, контора, главная касса, комнаты официантов, персонала, кладовщика 184 4 6
11 Кладовая сухих продуктов, кладовая инвентаря, кладовая винно-водочных изделий, помещение для хранения пива 12 1
12 Кладовые овощей, солений, тары 5 2
13 Приемная 16 3
14 Машинное отделение охлаждаемых камер с воздушным охлаждением агрегатов По расчету По расчету По расчету
15 То же, с водяным охлаждением агрегатов 3 4
16 Ремонтные мастерские 16 2 3
17 Помещения общественных организаций 16 1 1
18 Охлаждаемые камеры для хранения:
мяса
рыбы -2
молочно-жировых продуктов, гастрономии 2
полуфабрикатов, в том числе высокой степени готовности
овощей, фруктов, ягод, напитков 4 4 4
кондитерских изделий 4
вин и напитков 6
мороженого и замороженных фруктов -15
пищевых отходов 5 10
19 Курительная комната 16 10
20 Разгрузочные помещения 10 По расчету По расчету

Расчетная температура воздуха и кратность воздухообмена в помещениях физкультурно-оздоровительных учреждений

№ п/пНаименования помещенийРасчетная температура воздуха, °СКратность воздухообмена в часпритоквытяжка
1 Спортивные залы без мест для зрителей (кроме залов художественной гимнастики) 15 По расчету, но не менее 80 м3/ч на одного занимающегося
2 Залы художественной гимнастики и хореографические классы 18 По расчету, но не менее 80 м3/ч на одного занимающегося
3 Помещения индивидуальной силовой и акробатической подготовки, индивидуальной разминки перед соревнованиями 16 2 3
4 Мастерские 16 2 3
5 Учебные классы, методические кабинеты, комнаты инструкторского и тренерского состава, судей, прессы, административного и инженерно-технического состава 18 3 2
6 Бытовые помещения рабочих, служащих охраны общественного порядка 18 2 3
7 Помещение пожарного поста 18 2
8 Гардеробная верхней одежды для занимающихся 16 2
9 Раздевалка (в том числе при массажных) 25 По балансу с учетом душевых 2 (через душевые)
10 Душевые 25 5 10
11 Массажные 22 4 4
12 Санитарные узлы:
общего пользования 16 100 м3/ч на унитаз или писсуар
для занимающихся (при раздевальных) 20 50 м3/ч на унитаз или писсуар
индивидуального пользования 16 25 м3/ч на унитаз или писсуар
13 Умывальные при санитарных узлах общего пользования 16 За счет санитарных узлов
14 Инвентарные при залах 15 1
15 Кладовые и складские помещения:
с постоянным пребыванием обслуживающего персонала; 16 2
с кратковременным пребыванием обслуживающего персонала 10 1
16 Склады реагентов, хозяйственных химикатов и красок 10 2
17 Помещения для сушки спортивной одежды 22 2 2

Расчетная температура воздуха и кратность воздухообмена в помещениях кредитно-финансового учреждения

№Наименования помещенийРасчетная температура воздуха, °СКратность воздухообмена в часпритоквытяжка
1 Операционный и кассовый залы 18 По расчету на ассимиляцию тепловлагоизбытков, но не менее двухкратного воздухообмена
2 Общие рабочие комнаты, кассы пересчета монет 18 2 2
3 Помещение для совещаний и переговоров 18 3 3
4 Касса пересчета банкнот 18 3 3
5 Помещения средств вычислительной техники, вычислительный центр 18 По расчету на ассимиляцию тепловлагоизбытков
6 Помещение связи (телетайпная) и ксерокопирования 18 2,5 2,5
7 Кабинеты и приемные 18 1,5 1,5
8 Архив, кладовая бланков, кладовая оборудования и инвентаря, кладовая банковских материалов, помещение для хранения личных вещей кассиров 18 1,5
9 Ремонтные мастерские 18 2 2
10 Комната приема пищи, буфет 16 3 4
11 Помещение для хранения оружия, заряжания и чистки оружия 16 1
12 Боксы для инкассаторских машин 8 По нормам проектирования гаражей-стоянок
13 Помещения охраны с пожарным постом 18 1 1,5
14 Помещения личной гигиены женщин 23 5
15 Санитарные узлы 16 50 м3/ч на унитаз или писсуар
16 Вестибюль 16 2
17 Гардеробные 16 2
18 Помещения для размещения источников бесперебойного электроснабжения 16 По расчету на ассимиляцию тепловлагоизбытков

Расчет вентиляции помещения — чистый воздух во всем доме

Расчет вентиляции помещения: поэтапная инструкция

Расчет вентиляции помещений обычно производят еще на стадии проектирования дома. Ее основная цель — это создание внутри помещений определенного микроклимата, который должен поддерживаться постоянно.

Как рассчитать воздухообмен в доме? ↑

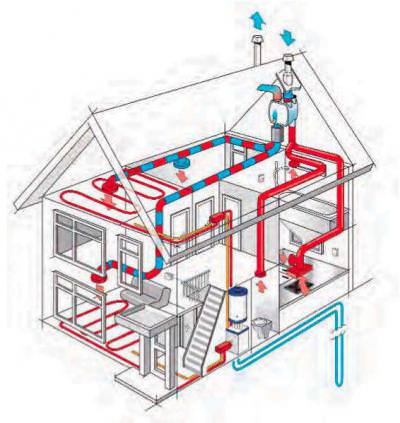

Рассказ о видах систем вентиляции в жилых домах и помещениях

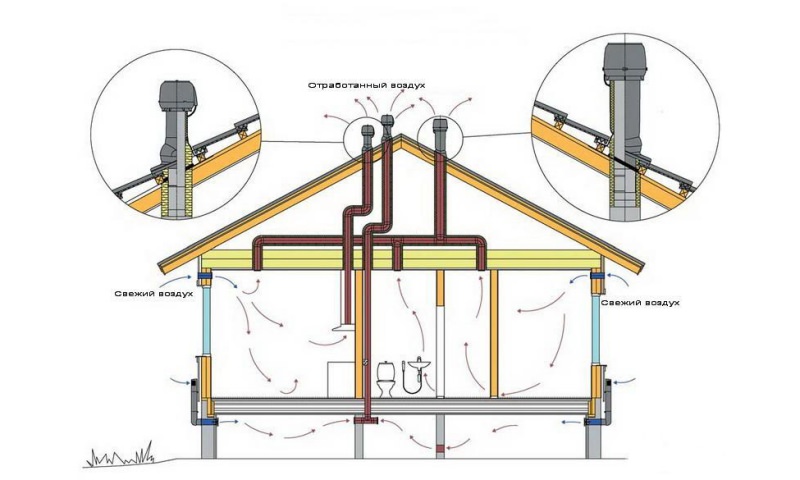

Устройство вентиляционной системы здания необходимо начинать с расчета ее производительности (воздухообмена). Для этого нужны некоторые точные показатели: размеры дома, то есть площадь и высота потолков, количество людей, которые длительное время находятся в них, а также назначение каждого помещения.

Существуют две простые формулы, по которым можно легко провести приблизительный расчет. С их помощью определяют воздухообмен по количеству человек, которые будут постоянно находиться в помещениях, или по кратности. Рассчитывать показатель воздухообмена надо сразу по двум формулам, но к производству выбирается тот показатель, который выше.

Итак, формула производительности вентиляционной системы, рассчитываемая по количеству людей: L = NxLnorm, где:

  • L — производительность системы;
  • N — количество людей;
  • Lnorm — это константа, определяющая расход необходимого воздуха на одного человека, она равна 60 м3/час.

Формула, по которой рассчитывается кратность воздухообмена: L = SxHxn, где:

  • S — жилая площадь постройки;
  • H — высота потолков;
  • n — кратность воздухообмена. Данный показатель стандартный, он выведен расчетным и опытным путем. Для его выбора существует таблица воздухообмена, в которой указаны данные для жилых, общественных и производственных построек.

Данные расчеты производятся для каждого отдельного помещения. Сложив все, можно получить производительность вентиляционной системы всего дома.

Какие бывают требования к вентиляции? ↑

Моделирование вентиляции квартиры с оконными клапанами

Специалисты установили, что для каждого здания, имеющего свое назначение, существуют определенные параметры воздухообмена.

К примеру, для городских жилых помещений он должен составлять 100-500 м3/ч, для загородных домов и дач 500-2000 м3/ч, для общественных и производственных 1000-10000 м3/ч.

В принципе, это и есть требования к вентиляции помещений.

Если произведенные вами расчеты укладываются в данные диапазоны, то берете их за основу сооружения вентиляционной системы. После чего можно начинать проектирование.

Важно

Обратите внимание, что любая вентиляционная система должна быть основана на одном постулате — чистый поток воздуха должен подаваться только в те помещения, где длительное время размещены люди.

После чего он должен пройти по коридору и удалиться через вытяжки, которые находятся на кухне, в ванной и туалете.

Эта достаточно эффективная система, она является гарантией того, что по дому не будут распространяться неприятные запахи и загрязненные воздушные массы.

Что такое чистые помещения и как в них обустраивается вентиляция? ↑

Во-первых, отметим, что собой представляют «чистые помещения». Это комнаты, атмосферу в которых требуется максимально очистить от пыли и других частиц. А теперь поговорим о том, что значит вентиляция чистых помещений?

Работает такая вентиляция по особой схеме. Здесь важно точно распределить и установить нагнетательные воздуховоды и вытяжки. Для того чтобы воздух в комнату попадал только через фильтры, используют разницу давлений, повышая его в вентилируемом доме. Кроме того это достигается при помощи однонаправленного потока воздуха.

В чистых коттеджах используют специальные фильтры, тамбур шлюзы, которые помогают максимально очистить воздух от пыли. Кроме того, система, очищающая воздух в операционных и других подобных помещениях, автономна, она не связана с общеобменной вентиляцией.

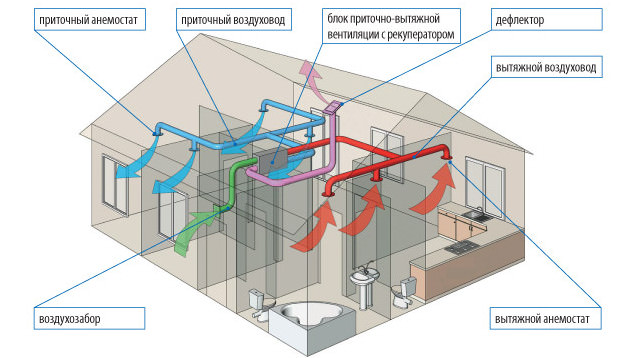

Расчет приточно-вытяжной вентиляции помещений

Расчет вентиляции помещения: поэтапная инструкция

Вентиляционная система должна быть в любом помещении, независимо от его предназначения. В противном случае в помещении будет не только задушливый воздух, а также развиваться грибки и бактерии.

Назначение вентиляции

Многие люди очень часто не понимают предназначения вентиляционной системы. Они считают, что можно просто открыть окно для проветривания помещения. Но в зимнее время данная процедура будет нецелесообразной.

Именно поэтому производится установка системы вентиляции. При ее отсутствии в области окон и дверей будет собираться конденсат.

По истечению определенного времени на этом месте может появиться грибок, который имеет негативное влияние на здоровье людей.

При отсутствии свежего воздуха помещения становятся запыленными. При отсутствии вентиляции в кухне со временем на потолке и стенах появятся пятна желтого и коричневого цвета от жира и копоти.

Если не будет своевременно производиться вентиляция помещения, то это приведет к накоплению в ней болезнетворных бактерий и грибов, что негативно скажется на здоровье людей, которые постоянно в нем пребывают.

Особенности работы системы

Назначение вентиляционной системы – устранить отработанный воздух из помещения, в котором она установлена. Наиболее часто производится одновременная установка приточной и вытяжной вентиляционных систем, что обеспечивает им отменное качество выполнения их функций.

Для обеспечения благоприятного микроклимата в помещении необходимо правильно произвести расчет вентиляции. С этой целью учитываются все необходимые агрегаты для обеспечения полноценной работы вентиляционной системы.

Совет

При неправильном проведении расчета будет наблюдаться неполноценное выполнение функций вентиляцией. Это приведет к появлению грибка. При неправильных расчетах очень часто наблюдается разрушение строительных материалов и отделки помещения.

При этом, люди, которые в нем часто пребывают, постоянно жалуются на появление разнообразных заболеваний, вызванных бактериями и грибками.

Параметры вентиляций

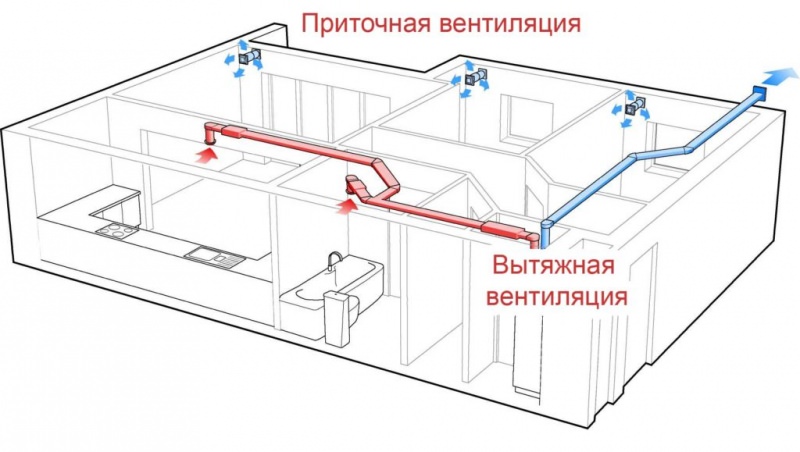

При расчете вентиляционной системы необходимо производить учет не только ее параметров. От них зависят функции, которые может выполнять данное оборудование. Вентиляции могут быть:

  • вытяжными, которыми отводится из помещения отработанный воздух;
  • приточно-вытяжными, которыми осуществляется одновременное устранение отработанного и подача свежего воздуха в комнаты;
  • приточными, которые подают свежий воздух в помещение.

Сферой применения вытяжных вентиляций являются производственные предприятия, офисы, складские помещения и т.д. К недостаткам данной установки является то, что она неспособна обеспечивать нормальный воздух в помещении самостоятельно. Именно поэтому при расчете промышленной системы необходимо учитывать параметры определенной комнаты.

Особенности расчета

Перед тем, как приступить к обустройству вентилятора, необходимо произвести его расчет. С этой целью определяются его главные параметры, а также устанавливаются задачи. После определения необходимых характеристик производится монтаж оборудования. Расчет вентиляции должен производиться таким образом, чтобы в ходе него было осуществлено определение:

  • рабочего давления;
  • расхода;
  • площади сечения воздуховода;
  • мощности калорифера.

Как определить производительность системы?

Правильное обустройство вентиляции

Расчет приточно-вытяжной вентиляции должен производиться таким образом, чтобы правильно узнать его производительность. Она определяется в кубических метрах за час.

Для проведения расчета расхода воздуха рекомендуется правильно владеть определенной информацией. Прежде всего, определяется, какая высота и площадь помещения. Для того чтобы вентиляция полноценно выполняла свои функции в определенной комнате, необходимо узнать, какое назначение она имеет.

Немаловажным фактором является пребывание людей в помещении, а точнее, их количество.

Для проведения замеров помещения необходимо использовать рулетку. Для фиксации полученных данных необходимо использовать бумагу и карандаш. С целью максимально правильного проведения вычислений производится использование калькулятора.

Для выполнения расчета осуществляется определение кратности обмена воздуха за единицу времени. С этой целью используются нормы. Которые соответственно типу помещения установлены правилами СНИП.

Административные, промышленные, жилые здания характеризуются различными параметрами. При расчете вентиляционной системы необходимо учитывать все отопительные приборы.

Если помещения имеют бытовое назначение, то кратность воздухообмена равна единице, административное – 2-3.

Обратите внимание

При возникновении необходимости рассчитать производительность, необходимо определить величину обмена воздуха в помещении в соответствии с количеством людей, которые в нем пребывают. С этой целью берется самое большое количество.

Это значение должно стать определяющим при подборе мощности вентиляционной системы. Для того чтобы рассчитать кратность воздухообмена необходимо использовать достаточно простую формулу.

С этой целью производится умножение площади комнаты на ее высоту и значение кратности.

Определение сечения воздухоотвода

При расчете вентиляционной системы необходимо в обязательном порядке произвести определение ее рабочего давления. Достаточно важную роль в этом аспекте играет сечение воздухоотвода установки. Определение рабочего давления осуществляется по параметрам вентилятора, числу перехода и форме вентиляционных труб.

Если установка вентиляции будет производиться в частном доме или квартиры, то площадь сечения трубы должна составлять 5,4 квадратных сантиметра на квадратный метр комнаты.

При монтаже установки в частных гаражах и на производственных предприятиях на один квадратный метр должно полагаться сечение в 17,6 квадратных сантиметров.

Как определить мощность воздухонагревателя?

От мощности воздухонагревателя напрямую зависит качество работы вентиляции. Именно поэтому необходимо обязательно учитывать этот параметр при расчете. Данная процедура производится при одновременном монтаже вытяжной и приточной установки. В этом варианте вентиляции помещения производится монтаж калорифера, которым производится обогрев поступающего свежего воздуха.

При расчете мощности воздухонагревателя рекомендуется осуществлять учет расхода воздуха. Также рекомендуется учитывать рекомендуемую температуру поступающего воздуха и необходимую температуру на выходе.

Данные параметры определяются СНИП. По показаниям данного документа на выходе показатель температуры воздуха должен быть не более 18 градусов.

Температура входящего воздуха напрямую зависит от того, в каком районе будет производиться монтаж вентиляции.

Снижение скорости циркуляции воздуха производится благодаря наличию регуляторов производительности в современных установках. В зимний период это приводит к снижению потребления электрической энергии на обогрев входящего воздуха.

Для того чтобы определить температуру нагрева входящего воздуха необходимо использовать достаточно простую формулу. С этой целью производится разделение мощности установки на расход воздуха.

После этого умножаем полученный результат на число 2,98.

Как рассчитать электрическую энергию?

Для создания максимально экономной установки предварительно рассчитывается количество электрической энергии, которая необходима для обеспечения ее полноценной работы.

Расчет потребления электрической энергии осуществляется по мощности вентиляции. Также с этой целью производится определение условий ее работы и другие параметры.

При работе воздухонагревателя только в зимнее время года необходимо при расчете учитывать определенные коррективы.

Важно

Для расчета количества потребления электрической энергии необходимо использовать специальную формулу. На сегодняшний день существует большое количество сайтов, на которых предоставляется возможность произвести расчет в режиме онлайн. Для расчета можно использовать формулу:

M=(T1xLxCxDx16+T2xLxCxNx8)xAD/1000, где Т1 и Т2 являются температурными перепадами, D и N – стоимостью электроэнергии; AD – количеством дней в месяце.

Это значительно упростит процесс расчета. При применении формулы необходимо использовать данные предварительных расчетов: перепады температур в регионе, длительность применения установки. Для того чтобы максимально точно определить количество электрической энергии для определенного помещения, необходимо узнать его стоимость.

Таблица расчета вентиляции

Рассчитать вентиляцию сможет с легкостью любой желающий. С этой целью необходимо узнать предварительно параметры комнаты и поставленные перед вентиляцией задачи. Для расчета можно использовать специальные формулы или онлайн-сервисы.

ОСТАВЬТЕ ОТВЕТ

Пожалуйста, введите ваш комментарий!
пожалуйста, введите ваше имя здесь
