Содержание материала

Конструкция лестницы основанная на деревянных тетевах

Стремянки: гост и особенности конструкций, рекомендации по изготовлению

По мнению многих архитекторов, при выборе дизайна лестницы особое внимание стоит уделить тому, чтобы данная установка органично вписалась в общий стиль интерьера сруба, а не выглядела инородным архитектурным элементом.

Стиль восходящего приспособления и общий стиль дома должен гармонировать. Лестница является наиболее объемным элементом жилого помещения, который обеспечивает связь этажей между собой.

Конечно же, в деревянном доме воздвигнем сооружение для подъема и спуска из древесины, что привнесет особую атмосферу теплоты и уюта.

Обратите внимание

Древесину, каких пород лучше подбирать для изготовления внутренних лестничных систем, мы рассматривали в предыдущей статье, когда говорили о межэтажных устройствах в деревянном доме. В той же статье мы подробно рассмотрели изготовление лестничного пролета на деревянных косоурах.

Фактически все сказанное в предыдущей статье относительно восходящих установок на косоурах можно применить к построению на деревянных тетивах, и наоборот, потому что основные конструктивные принципы их сооружения идентичны.

Единственное и главное различие систем заключается в способе опирания уступов.

В данной статье разберемся в конструктивной особенности сооружения восходящих строений на деревянных тетивах, проясним некоторые моменты, которые помогут возвести подобное приспособление в деревянном доме, и расскажем, как сделать узлы соединений лестничных элементов надежными.

Лестница на тетивах с врезными ступенями

Приступки в устройствах на косоурах опираются непосредственно на сами косоуры (доски), то есть накладываются сверху. В подъемных установках на тетивах, уступки располагаются между тетив (досок). Тетива для восходящей системы делается из цельной либо модифицированной доски толщиной примерно 6-8 cм и шириной районе 22-24 см.

Приступки, под воздействием вертикальных нагрузок, передают горизонтальный распор своими концами на несущие наклонные опоры, и чтобы доски не разошлись в стороны, их необходимо скрепить между собой.

Обычно опоры соединяют металлическими прутьями (d 8-12 мм) с резьбами на обоих торцах, и при помощи гаек.

Можно воспользоваться стяжками иной приспособления, например, с деревянными клиньями либо из металла (рис.).

Классическим вариантом сооружения на опорных брусьях является лестница с врезными ступенями и подступенками. Данная технология предполагает изготовление в заготовках тетив выемок для уступов и подступенков. Вырезы выполняются глубиной в пределах 1,5-2,0 см, с ровными плоскостями, но и, конечно же, с равной глубиной под каждый приступок.

Чтобы проступь плотно лежала в косом балочном бревне и для избегания перекашивания всего механизма разметку выемок на заготовках стоит производить с помощью специально изготовленного из листа фанеры шаблона.

Шаблон идентичен шаблону для разметочных работ на косоурах, но деревянные планки в данном случае прибиваем с отступом. Величина отступа не принципиальна, можно сделать его 20 мм либо 50 мм. Но если на косых прогонах не сделать отступ, то пиломатериал прорежется до кромки и превратится в косоур.

Важно

Разметочные работы на косых опорах производятся в зеркальном отображении, об этом стоит помнить.

В разметочных работах шаблон перемещаем вдоль кромки доски. Разметку производим карандашом. Для начала вдоль кромки доски несущей балки нанесем опорную линию с отступом на выбранное расстояние. Вершина линии приступка должна быть отмечена в стыке с опорной линией доски.

На концах опоры, размеченные линии проступей должны соответствовать уровню полов верхнего и нижнего этажей либо междуэтажной площадке.

Концы балок после последних отмеченных уступов можно отпилить, но лучше сделать это после примерки подготовленной наклонной доски по месту расположения, данные концы могут понадобиться для врезки в перекрытие.

Изготавливаем в тетивах пазы

Для качественного выполнения выемки в опорном прогоне воспользуемся фанерным трафаретом. Трафарет изготовим из прямоугольного отрезка фанеры и из двух брусков, прибитых к фанере параллельно удлиненным сторонам, таким образом, чтобы они лежали на расстоянии равном ширине используемого пиломатериала.

Расположим полученный шаблон на заготовке и отметим на нем опорную линию. Далее снимем с фанеры бруски и состыкуем ее с шаблоном для пазов, с совпадением опорных линий. Отметим линии, которые соответствуют сторонам приступка.

Пиломатериал поставим торцом на фанеру к линии проступи и прочертим ее периметр. Размер предполагаемого отверстия можно расширить с учетом, например, промежутка между фрезой и фланцем округлой формы фрезерной машины (рис.).

В фанере шаблона с помощью лобзика либо дрели вырежем отверстие для проступи.

Пазы для проступей можно выдалбливать вручную, но лучше воспользоваться фрезерной машиной. Пазы в несущем брусе выбирать необходимо по направлению к волокнам под углом, вне зависимости используемого материала для данного приспособления.

Приступаем непосредственно к фрезерованию выемок. Древесину косого прогона лучше расположить на козлах, наложим сверху трафарет, совмещая размеченную линию проступи на опоре с линией проступи в трафарете, временно закрепим трафарет на брусе. Фрезой в пару-тройку приходов пройдем балку на глубину не более 20 мм, углы пазов в завершение необходимо будет аккуратно обработать долотом.

При сборке установки, торцы уступов и выемки косого бруса рекомендуют обработать клеем. Необходимости советовать какой-либо клей конкретно нет, поскольку существует широкое разнообразие предлагаемых составов для деятельности с деревянными поверхностями, к которым в обязательном порядке прилагаются аннотации.

Дополнительно приступки можно укрепить болтами, шпильками, шурупами, штырями и т. д. С наружной стороны несущей опоры можно ввинтить шурупы в толщу проступи. Чтобы мест дополнительных соединений не было видно, головки креплений заглубим в древесину и зашпаклюем. Можно шурупы достаточно глубоко вкрутить в опору и заклеить отверстие пробками из древесины, а потом зашлифовать данные места.

Совет

В процессе сборки восходящей системы может проявиться неудобство в виде испорченных пазов в наклонном брусе, в которые древесина приступка входит не достаточно плотно.

Данное недоразумение можно исправить с помощью метода расклинивания заготовок уступов в выемках (пазах). Для этого выемки несущей опоры расширим в форме трапеции с углом уклона к задней части.

Вставленную в отверстие заготовку проступи расклиним снизу клиньями из древесины, которые плотно прижмут проступь к верхней части выемки (рис.).

Уступы к наклонным опорам можно прикрепить с помощью квадратных либо треугольного сечения небольших брусков. Бруски и прибоины к древесине крепятся с помощью стальных элементов креплений. В подобном варианте соединения уступов с несущими наклонными балками, в древесине той самой балки нет необходимости делать выемки, а сами заготовки должны быть строганные и гладкие.

Согласно разметкам, с внутренней стороны к наклонным балкам крепим шурупами либо гвоздевым боем бруски, либо прибоины. Заготовки приступов накладываем на бруски либо прибоины и закрепляем с помощью, например, саморезов.

Способы креплений всходов и подступенка в данной лестничной системе аналогичны соединениям устройств на косоурах, более детальные скрепления можно рассмотреть на рисунке.

Узлы соединений тетив на поворотной и двухмаршевой лестнице

Часто при обустройстве лестничного пролета, не имеющего междуэтажных площадок, появляется необходимость в повороте марша. Деревянная лестница на тетивах в поворот может войти таким же способом, как и установка на косоурах, с использованием центральной опорной стойки либо стыковки наклонных балок на балясинах, но можно воспользоваться и вставными поворотными фитингами (рис.).

Достаточно надежное и крепкое соединение представляет собой стыкование несущих опорных балок восходящего сооружения на балясинах. В данном приспособлении, напряжение горизонтального характера, возникающее в наклонных брусьях, переносится на ограждение. Получается, что возникающее напряжение распределяется по всему лестничному механизму: ограждение, тетивы и балясины.

Произведение сочленения опорных брусьев с помощью поворотных фитингов в исполнении является достаточно не простым устройством. При этом подобное решение дает возможность не ограничиваться при подборе типа ограждения для марша. Поворотные места стыковок опор выполняются короткими кусками наклонной балки.

Обратите внимание

Гораздо надежнее обустроить поворот восходящего сооружения с площадкой. Лестничные площадки обустраиваются, чаще всего, из шпунтованного дощатого настила. Настил из пятидесятимиллиметровых пиломатериалов укладывается на площадочные балки. Низ площадочных балок обшивают для эстетичности подшивкой.

Закрепление несущих наклонных балок двухмаршевых лестниц производится приемами подобными рассмотренным способам выше (рис.). Например, на балку площадки крепим центральную опорную балясину, в которую врежем наклонные брусья обоих маршей (нисходящего и восходящего).

Или же наклонные брусья восходящего сложения к балясине прикрепим болтами, а пристенные балки прибьем к стене. Другой прием закрепления наклонных несущих балок выглядит следующим образом: на площадочную балку прикрепим две стойки несколько меньшего сечения.

В одну из стоек шипом врежем тетиву восходящего марша, а в другую стойку – тетиву нисходящего.

Чтобы древесина устройства не рассыхалась, вблизи или же непосредственно под строением, расположите большое комнатное растение, чтобы процент влажности в воздухе комнаты всегда был повышен.

Выполнение многих узлов сочленений предусматривает наличие некоторого опыта в столярных работах. При недостатке опыта лучше узлы сочленений несущих наклонных балок выполнить с помощью специальных стяжек, поскольку врезные места, выполненные на клее, со временем могут расшатываться и начать скрипеть. Будем надеяться, что наши рекомендации стали вам полезны.

Лестницы и стремянки: разновидности, особенности конструкций, преимущества

Стремянки: гост и особенности конструкций, рекомендации по изготовлению

Сложно найти человека, не пользующегося лестницей – причём неважно какой, деревянной, алюминиевой, пластиковой или из другого материала.

Это приспособление абсолютно незаменимо во многих жизненных ситуациях, например, она облегчает работу, делая её удобной. Доподлинно не известна предыстория и дата появления стремянки, но сам факт существования такого вспомогательного инструмента в древние времена неоспорим.

Разновидности стремянок

Видов, моделей, а также всевозможных модификаций лестниц создано великое множество. Исходя из вариантов конструкций и функционального своеобразия, все стремянки можно ориентировочно разделить на ряд категорий.

1. Приставные – группа изделий, которые применяются в качестве опорного основания в структуре сложной конструкции, строения или иного прочного объекта. Выделяют несколько разновидностей:

– раскладные;

– телескопические – раздвигаются для увеличения рабочей длины;

– классические – имеют постоянный размер.

2. Стремянки – конструкции, обладающие своими опорными частями. Они, как правило, напоминают внешне букву «Л»:

– традиционные;

– трансформеры;

– универсальные.

Материалы, применяемые для изготовления

Лестницы изготавливаются из всевозможных материалов, обладающих необходимой прочностью. В старину, для этих целей использовали дерево и плетёные верёвки для закрепления пролётов. Древесина, как повсеместно доступный, универсальный материал используется до сих пор, однако, изделия из неё обладают существенными недостатками:

– имеют большой вес;

– небольшой срок службы.

Промышленные технологии развиваются, снижается стоимость производства и обработки металлов – всё это привело к постепенному распространению алюминиевых лестниц взамен деревянных аналогов.

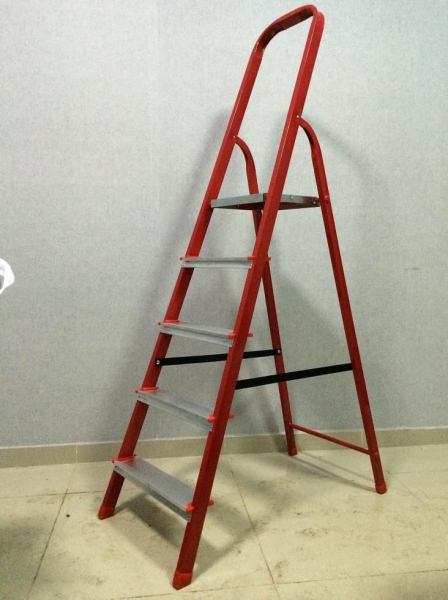

Преимущества алюминиевых стремянок

Такие «современные» изделия обладают массой преимуществ, большинство из которых весьма существенны:

– лёгкость – средний вес наиболее востребованных вариантов равен 12,5 кг;

– доступная цена – в районе 7000 – 9000 руб;

– долговечность – не подвержены разрушающим влияниям факторов окружающей среды и коррозии;

– универсальность – можно использовать для разных целей;

– компактность – благодаря возможности сложения-расправления телескопические конструкции удобно хранить и транспортировать;

– регулируемая длина – простота корректировки высотного размера при частых сменах уровня работ.

Кроме этих преимуществ, есть ещё много очевидных достоинств.

Раздвижные алюминиевые лестницы и составные секции в них

Телескопические (раздвижные) стремянки сформированы из отдельных секций. Каждая секционная часть в отдельности – это небольшая обособленная лестница, соединённая специальным механизмом с одной или двумя (сверху и снизу) такими же элементами. В результате раздвижения таких частей создаётся максимальная (расправленная) стремяночная длина. Как правило, в секции содержится до 8 ступеней.

У телескопического варианта стремянки рабочая высота определяется по верхней площадке или, при отсутствии таковой, по последней ступеньке, в зависимости от конструктивной модификации изделия. Наиболее приемлемым выбором будет:

– для квартиры – односекционная модель с 7 – 8 ступенями;

– для дачи – двухсекционная лестница, содержащая 14 – 16 ступеней;

– для загородного дома – раздвижная стремянка с тремя-четырьмя секциями по 7 ступеней в каждой.

Важно

Ориентируясь на эту классификацию можно приобрести наиболее подходящий вариант для конкретного вида работ.

Подсказка! Для строительно-монтажных действий можно использовать не все имеющиеся секции, а только часть из них. Разложить лестницу до получения требуемой длины и надёжно зафиксировать положение специальным замком!

Не забываем о безопасности

Когда применяется рассматриваемый вид хозяйственного инструментария необходимо помнить об опасных рисках при работе на высоте. Не стоит халатно относиться к небольшим высотам, поскольку на них можно «заработать» серьёзные травмы при случайном падении. Нужно всегда соблюдать адекватные меры предосторожности.

Разумеется, изделия из алюминия не подвергаются коррозийным разрушениям и имеют длительный эксплуатационный срок, но при частом, активном использовании следует регулярно контролировать состояние лестницы. Это особенно актуально для многосекционных раздвижных моделей.

Постоянные нагрузки вызывают постепенное расшатывание креплений и соединений, конструкция становится неустойчивой, увеличивается послабление ступеней и общая надёжность лестницы прогрессивно снижается.

Как проверить инвентарь на прочность

Существует определённый норматив, регламентируемый специальными техническими стандартами, для стремянок и лестниц, изготовленных из металла. Согласно этому документу, каждая ступенька должна выдерживать вертикальную нагрузку 150 кг и выше.

На предприятиях, где регулярно пользуются лестницами, раз в 6 месяцев осуществляют их испытательные проверки, для предупреждения несчастных случаев. В домашних условиях такой тест на прочность несложно провести, нужно выполнить определённый комплекс действий:

– установить (расправить) лестницу в рабочее положение;

– разместить на нижнюю ступеньку груз массой 145,0–150,0 кг (например, 30 полнотелых «белых» кирпичей);

– выждать 3 – 4 минуты;

– переместить контрольный балласт на следующую ступень.

По такой методике нужно проверить всю лестницу

Внимание! Нельзя использовать для работы лестничные конструкции не прошедшие испытательные тесты или вызывающие недоверие своим внешним состоянием. Безопасность и здоровье превыше любых работ, даже очень срочных!

Кроме результатов нагрузочного испытания, нужно учесть суммарное, общее состояние алюминиевой лестницы: внешний вид, расшатанность механизмов и мест соединений элементов, степень прогибания ступеней и т. п.

При выявлении любых неполадок следует принять меры по их срочному устранению. Ели качественно устранить дефект не получается, то инвентарём нельзя пользоваться. Лучше приобрести новую лестницу, поскольку цена её невысока, а здоровье бесценно.

Главное – это максимальная собственная безопасность и забота об окружающих!

Заключение

Алюминиевые стремянки – это многофункциональный, долговечный, практичный инструмент для выполнения любых действий на высоте. Конструкционных вариантов таких лестниц существует много и каждая разновидность используется при решении определённых бытовых задач или осуществления крупных ремонтно-строительных работ.

Качественные лестницы из алюминиевого материала отличаются безопасностью и удобством эксплуатации, поэтому при покупке следует проконтролировать наличие рифлёных ступенек, полки для инструментов и страховочных ремней. Также, конструкция должна быть устойчивой и обладать противоскользящими накладками на нижних концах опорных направляющих.

Деревянная приставная лестница: инструкция по изготовлению. Как изготовить деревянную приставную лестницу

Стремянки: гост и особенности конструкций, рекомендации по изготовлению

Лестница приставная деревянная необходима в хозяйстве, где нет другой возможности забраться на крышу для очистки ее от снега или прошлогодних листьев. С помощью этого приспособления можно обрезать лишние ветки деревьев или собрать плоды. Современная лестница стеклопластиковая приставная стоит дорого, поэтому разберемся, как сделать деревянную приставную лестницу.

Виды конструкций приставной лестницы

В зависимости от особенностей использования и хранения, приставные лестницы бывают следующих конструкций.

  1. Лестницы приставные раздвижные: они оснащены пазами-направляющими в тетивах, по которым перемещаются другие секции. Преимущество конструкции – компактность в сложенном состоянии и возможность установки угла наклона меньшего, чем у лестниц другого типа.
  2. Складная: чаще всего используется в качестве лестницы для подъема на чердак или мансардный уровень. Состоит из нескольких секций, соединенных друг с другом посредством шарниров. В сложенном состоянии крепится к потолку.
  3. Приставная – неразборная конструкция без возможности трансформации. Устанавливается под углом 60—75 градусов на пол нижней частью и упирается на вертикальную поверхность верхними частями тетив. Лестница приставная деревянная своими руками изготавливается легче, чем лестницы других видов.
ЧИТАТЬ ТАКЖЕ:  Монтаж двухскатной мансардной крыши: особенности строительства

Требования к приставным лестницам

Чтобы лестница выглядела красиво, а главное – была безопасной, необходимо соблюдать ряд правил при ее изготовлении. Эти правила указаны в нормативных документах, разработанных специалистами на основе проведенных расчетов и испытаний (ГОСТ 26887-86, ГОСТ 24258-88, ПОТ РМ-012-2000, СП 12-135-2003). Первый документ содержит основную информацию, а именно:

  • максимальная длина приставной лестницы не должна превышать 5 м;
  • в нижней части лестницы должен быть упор в виде резиновой галоши или стального штыря;
  • в верхней части должны быть установлены крюки для надежной фиксации лестницы на вертикальной поверхности.

Если приставная лестница будет эксплуатироваться на рыхлой поверхности (на вскопанной почве, на песке и т.п.), следует укрепить на ее нижних опорных концах накладки со стальными штырями. Они не позволят соскользнуть конструкции под нагрузкой. На гладкой и твердой поверхности необходимы резиновые галоши (башмаки). Чтобы лестница была универсальной, эти накладки нужно делать съемными.

Среди прочих требований, изложенных в нормативных документах, необходимо выделить следующие:

  • шаг ступеней выбирают в пределах 300-340 мм;
  • элемент ступени должен быть в сечении не меньше 20×40 мм;
  • для крепления ступеней между опорами (тетивами) в последних проделывают пазы;
  • тетивы скрепляют между собой стяжными болтами в районе верхней и нижней ступеней, а также через каждые 2 м по всей длине;
  • наличие поперечных трещин древесины не допускается, продольные не должны превышать 150 мм в длину и 5 мм в глубину.

Испытания приставной лестницы в соответствии с требованиями нормативных документов производятся ежегодно. Для этого каждая ступень установленной под углом 60—75 градусов нагружается грузом 120 кг. К боковой грани тетивы крепится табличка с указанием даты проведения следующих испытаний.

Материалы, используемые для изготовления лестницы

К выбору древесины следует относиться внимательно. Отбраковываются бруски с признаками гниения, с поперечными трещинами, крупными сучками, косослоями и пораженные насекомыми. Древесина должна быть хорошо высушенной и ровной, предпочтительно хвойных пород. Минимальное сечение для брусков выбирается следующим:

  • 40×50 мм – для тетив лестниц высотой до 3-х м;
  • 40×80 мм – для тетив лестниц высотой более 3-х м;
  • 35×40 мм – для изготовления ступеней.

Все детали лестницы из дерева следует обработать антисептическим средством.

Как соединять элементы лестницы

Существует несколько способов соединения конструкционных элементов приставной лестницы.

  1. Накладной способ подразумевает монтаж досок, выполняющих функцию ступеней, к несущим брусьям с помощью саморезов или гвоздей. Это наиболее простой способ, недостатком которого являются неудобные для стопы ступени и ненадежность конструкции.
  2. С врезкой ступеней: брусья крепят к тетивам в полдерева в местах, где специально для этого сделаны выборки в древесине.
  3. Шиповое соединение: по краям брусьев вырезают выступы, а в тетивах – пазы для них. Соединение может быть выполнено под углом. Такое крепление отличается наибольшей надежностью.

Технология изготовления приставной лестницы

Приставная лестница своими руками изготавливается с помощью следующего набора инструментов и приспособлений:

  • дисковая пила;
  • стамеска;
  • молоток;
  • электрорубанок;
  • шлифовальная машинка;
  • электродрель с набором сверл;
  • отвертка фигурная;
  • рулетка;
  • столярный карандаш;
  • верстак.

Поэтапная инструкция по изготовлению приставной лестницы.

  1. Для работы необходим чертеж. Его можно выполнить самостоятельно либо позаимствовать на одном из сайтов всемирной сети.
  2. Брусья для тетив (вертикальных стоек) обрезают по одной длине и обрабатывают рубанком и шлифуются. Важно, чтобы их поверхность была гладкой.
  3. На ровной поверхности будущие тетивы укладывают так, чтобы между верхними концами брусьев было расстояние 400 мм, а между нижними – 600 мм. Детали временно фиксируют, прибивая с двух сторон дощечки.
  4. Заготавливают детали для ступеней и обрабатывают аналогично. Их длина вначале выбирается равной максимальному расстоянию между тетивами – 600 мм.
  5. На расстоянии 290-340 мм друг от друга по всей длине опорных брусьев отмечают места для крепления ступеней.
  6. Детали для ступеней подгоняют по расстоянию между тетивами и нумеруют, отмечая их позиции также и на боковой стороне тетив. Края ступеней рекомендуется делать с закругленными кромками.
  7. По краям деталей для ступеней формируют шипы.
  8. В соответствующих местах опорных брусьев стамеской вырубают пазы для крепления ступеней. Профиль и размер паза должен подходить к размеру шипа с небольшим зазором, позволяющим осуществить сборку.
  9. На пазы и шипы деталей наносят столярный клей. Шипы оборачивают в один-два слоя марлей (можно заменить медицинским бинтом) и затем вновь обмазывают клеем.
  10. Детали лестницы соединяют, начиная с верхнего ее края и плотно подгоняя друг к другу.
  11. Под ступенями вверху и внизу в тетивах сверлят отверстия для стяжных болтов. Приставная лестница, размеры которой в длину превышают 2 м, должны иметь дополнительные стяжные болты.
  12. Вставляют стяжные болты, по краям на резьбу накручивают гайки, подкладывая под них широкие шайбы.
  13. Лестницу обрабатывают лакокрасочным средством.
  14. К нижней части крепят шип или башмак, к верхней — специальные крюки.
  15. Выполняются испытания.

Как сделать складывающуюся приставную лестницу

Главное достоинство такой конструкции – компактность. Ее можно хранить в небольшой кладовой или на чердаке. Такая лестница может использоваться в качестве стремянки. Для ее изготовления вдобавок к вышеперечисленному списку приспособлений и инструментов следует добавить:

  • шнур из капрона (2 катушки);
  • клей универсальный;
  • скотч;
  • соединительный трансформирующийся механизм (шарнир);
  • стальные болты с гайками.

Понадобятся доски струганые 100×20 мм (для перекладин) и брус 40×40 мм.
Технология изготовления во многом схожа с описанной выше, но есть некоторые нюансы. Последовательность работы следующая.

  1. Нарезают из досок детали для тетив двух секций лестницы. Длина секций должна быть одинакова, а конструкция зависит от возможностей шарнира. В связи с этим ширина секций может быть по всей длине одинаковой либо лестница может быть расширяющейся к низу.
  2. Подготавливают детали для ступеней.
  3. Собирают две лестницы-секции, их поверхность шлифуют, покрывают краской.
  4. В нижней части одной из секций крепят башмаки, соответственно в верхней части другой – крюки (либо башмаки, если лестницу предполагается применять в качестве стремянки).
  5. Устанавливают стяжные болты.
  6. Шарниры крепят к обоим секциям с помощью болтов с гайками.

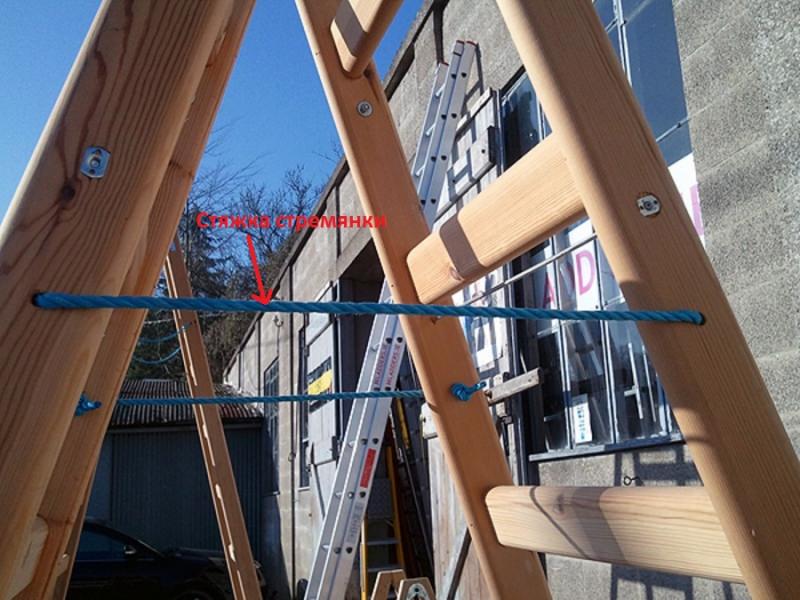

  7. Для ограничения трансформации секций в положении стремянки к боковой поверхности крепят толстые капроновые веревки либо длинные крюки, которые изготавливают из стальной проволоки диаметром 8-10 мм.
  8. Производят испытания лестницы во всех ее рабочих положениях.

Лестница типа «утиный шаг»

Такая конструкция удобна, если лестница эксплуатируется в качестве стационарной. В таком случае ступени изготавливаются из досок. Ширина ступеней различна: одну часть делают широкой (около 300 мм), другую – узкой (200 мм). Широкие части чередуются с узкими по всей длине лестницы. Перекладину фиксируют тремя шипами, так как ширина ступеней больше, чем у лестниц других конструкций.

В завершение предлагаем ознакомиться с видеоуроком по изготовлению деревянной приставной лестницы.

Деревянная приставная лестница: инструкция по изготовлению

  • 5.00 / 5 5

Требования безопасности к лестницам и стремянкам на производстве

Стремянки: гост и особенности конструкций, рекомендации по изготовлению

Практически ни один вид строительных или ремонтных работ на производственных объектах не обходится без использования лестниц и стремянок.

Магазинный ассортимент не всегда соответствует ожиданиям покупателей и при этом такие изделия стоят обычно очень дорого. Завод «Северозапад» предлагает услуги изготовления металлоконструкций на заказ. Это наиболее оптимальный вариант.

Во-первых, дешевле, а во-вторых, лестницы и стремянки на 100% соответствуют требованиям безопасности и положениям ГОСТа.

Виды конструкций

Для проведения высотных работ (более 130 см от уровня земли) обязательно необходимо использовать дополнительные средства безопасности, к которым относятся металлические стремянки и лестницы. Цена конструкции лестницы зависит от габаритов, вида конструкции и некоторых других показателей, которые обсуждаются в каждом конкретном случае в индивидуальном порядке.

Сегодня наиболее востребованными на производстве считаются металлические лестницы следующих видов:

  • стационарные; подкатные;
  • приставные;
  • навесные;
  • стремянки.

Все виды лестниц, используемые на производственных объектах, в обязательном порядке должны быть промаркированы в соответствие с положениями и требованиями нормативных актов ГОСТ и СНиП.

Основные требования безопасности

Металлические лестницы и стремянки, используемые на скользящих и грунтовых поверхностях должны дополнительно снабжаться специальными наконечниками. Для большей безопасности и удобства проведения работы вершина лестниц и стремянок может быть оснащена дополнительными металлическими крюками. Их можно заказать на нашем заводе отдельно под конкретный вид изделия.

Вертикальные приставные лестницы стационарного типа, высота которых превышает 5 метров от уровня пола, обязательно должны быть оснащены специальным круговым ограждением.

При проведении строительно-ремонтных работ на высоте более 3 метров должна быть возможность использования вспомогательных крепежей.

Все эти нюансы наши инженеры в обязательном порядке учитывают при расчете, проектировании и изготовлении металлоконструкций.

Испытание лестниц и стремянок

Ступени лестничных металлических конструкций проверяются на прочность и безопасность, находясь под статической нагрузкой, равной значению 1200Н.

В первую очередь испытываются именно проступи, которые находятся в середине. Лестница должна быть установлена под углом 75 градусов.

Груз подвешивается к каждой ступени и отдельно – тетивам лестницы на 2-3 минуты. Также проводится дополнительное испытание на изгиб.

Стремянки – что требует ГОСТ?

Стремянки: гост и особенности конструкций, рекомендации по изготовлению

Вам необходима лестница стремянка? Что ж, самое время обсудить эту, на редкость интересную и животрепещущую тему.

Начать необходимо с того, что напрямую надежность стремянки зависеть будет, прежде всего, от качества сборки изделия.

Что и говорить, стремянки на заклепках, к примеру, не так уже и надежны – с течением времени есть риск разрушения заклепок и, соответственно, ослабления соединений на лестнице. Это, в свою очередь, чревато возникновением большого количества проблем.

Совет

Впрочем, если на стремянке ступени завальцевать – то, в таком случае, лестница превратится в очень надежную опору. В случае завальцевания, стойки и ступени – это одно целое на стремянке и алюминиевых лестницах односекционных.

Еще, на что потребуется обращать внимание – так это на ширину ступени. Безусловно, ходить по очень узким ступеням не особенно удобно – таким образом, чем выше будет сама ступень тем, соответственно, лучше для пользователя.

Самые оптимальные размеры, которыми должна обладать ступень – 125 миллиметров. Отметим что, по возможности, должны обладать ступени и рифлеными рисунками – это очень важно.

Также рифленые рисунки должны быть и на верхней площадке.

Стремянка, купить ее просто?

Нет ничего хитрого в том, чтоб стремянку купить. Однако пользователь должен обратить внимание на наличие дуги безопасности – этот компонент должен присутствовать в обязательном порядке. Итак, при восхождении на стремянку, ступень на алюминиевой лестнице трёхсекционной должна быть как минимум на уровне пояса (допустимо немного ниже).

Если высота дуги от 80 до 100 сантиметр и изделие выполнено строго под центр тяжести человеческого тела – просто отлично. Вообще проверять стремянку достаточно просто. Забираемся на верхнюю ступень – если хорошо стремянка выдерживает вес, то это надежное изделие.

Стремянки могут быть абсолютно различными по своей конструкции. Не секрет, что лестница стремянка обязательно требует опоры. Впрочем, различают такие стремянки, как наклонные и вертикальные, раздвижные.

Стремянки также могут стоять и без дополнительной опоры, различаются между собой лестницы стремянки двухсторонним или же односторонним восхождением. Стремянки также включают в себя стойки, на которых будет удерживаться вся конструкция площадки и ступеней.

Самые лучшие стремянки и алюминиевые лестницы четырёхсекционные оснащаются поручнями, а также ножками.

Лестницы стремянки профессионалы разделяют на несколько видов в зависимости от классов использования.

Итак, разделение идет на стремянки трансформеры, стремянки универсальные и стремянки Л-образные.

Универсальные стремянки используются в качестве обычной лестницы –все будет зависеть от необходимости.

Почему такую стремянку купить старается все больше и больше мастеров? Все дело в том, что стремянки имеют три секции – они выдвигаются одна за другой и, в конечном итоге, образуют высокую приставную лестницу. Секции стремянки соединяются при помощи автоматических фиксаторов. Более широкие возможности дает только вышка тура металлическая.

Также стремянки могут иметь выдвижные секции, быть раскладными или же телескопическими. На вопрос, какая именно стремянка лучше,четкого ответа дать нельзя – зависеть все будет непосредственно от ситуации.

Обратите внимание

Отметим, что стремянка трансформер имеет куда больше путем применения. Яркий пример – стремянка может образовать рабочий помост или же Г-образную лестницу.

Также сложенные стремянки максимально компактны, могут очень легко вместиться в легковое авто.

Как купить стремянку, на что ориентироваться при выборе?

На самом деле, предъявляемые к лестницам и стремянкам требования достаточно разнообразны.

Первое и самое главное – стремянка должна иметь специальные устройства, что предотвращают риск опрокидывания или сдвига конструкции.

Также нижний конец стойки алюминиевой лестницы двухсекционной должен иметь башмаки, выполненные из нескользящего материала.

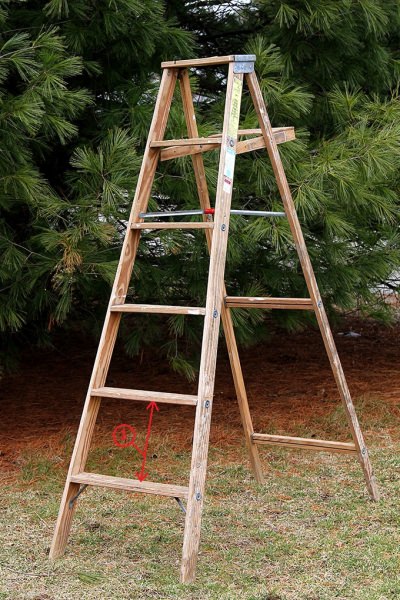

Стандартный шаг между ступенями стремянки – не больше 250 мм. Рабочая площадка стремянки, если размеры ее больше полутора метров, дополнительно должны иметь поручни или ограждения. Все металлические детали не должны иметь острые края или же трещины.

Чтобы правильно выбрать стремянки, важно учитывать их характеристики. В частности, идет речь про мобильность, качество сборки, безопасность и удобство. Исключительно грамотный расчет конструкции обеспечит требования ГОСТа.

В обязательном порядке стремянки должны сохранять устойчивость – в любой без исключения ситуации. По той причине, что стремянки необходимо часто переносить и двигать, главная их характеристика – размер и масса.

Но, возможно, вам нужна вышка тура алюминиевая.

Выбираем стремянки – техника безопасности

Хорошая лестница стремянка отличается от аналогов, прежде всего, надежной фиксацией элементов и высокой прочностью. Безопасность и удобство могут обеспечить такие элементы – рифленые ступени, резиновые коврики, накладки из пластика.

Выбирать стремянки нужно правильно – все зависит от материала, из которого делается лестница, рабочая высота изделия и даже модель.

Рабочую высоту рассчитать достаточно просто – прибавляем высоту рабочей площади, а также рост человека (до плеч). Профессиональные варианты – высота может достигать 6 метров.

Интересный и правильный выбор – вышка тура, новая высота.

Чтобы изготовить стремянки, современные производители пользуются сталью или алюминием. Отметим, что алюминиевые стремянки будут иметь различия по весу – они легкие, мобильные, могут применяться для работы даже в самых небольших помещениях.

Очень важна для стремянки устойчивость. Вне зависимости от того, на какой находится мастер ступеньке, лестница обязательно должна стоять, будто влитая.

Сделать это достаточно просто – грамотно рассчитываем конструкцию. Оборудование должно пройти испытания на прочность прежде, чем попасть на прилавки магазинов.

Безопасность и надежность – вот те основные параметры, которые должны быть выдержаны в стремянке.

Требования безопасности к лестницам и стремянкам

Стремянки: гост и особенности конструкций, рекомендации по изготовлению

By skladprom.com Обновлено Мар 3, 2018

Приставные лестницы и стремянки используются в строительных, ремонтных, погрузочно-разгрузочных работах.

Это складные конструкции, к которым предъявляются повышенные требования безопасности, прописанные в технической документации.

В ней указывается инвентарный номер, принадлежность организации и срок последующего испытания на прочность.

Важно

Испытание лестниц и стремянок ГОСТ по времени не регламентирует, все зависит от интенсивности эксплуатации оборудования.

Испытание лестниц и стремянок ГОСТ предписывает при начале очередного цикла работ. Важно, чтобы верхние концы лестниц имели захваты или крюки, позволяющие сохранить устойчивость конструкции при случайных порывах ветра.

При испытании лестниц и стремянок ГОСТ обращает внимание на то, что уклон лестниц при подъеме на высоту должен быть не больше 60 градусов. На такой лестнице можно находиться только одному человеку. Сращивание двух составляющих можно производить с помощью металлических хомутов.

На высоте более 7 метров приставные лестницы оборудуют страховочными дугами.

Испытание стремянок

Стремянки широко используются в закрытых помещениях при ремонтных и других видах работ. Каждый раз перед началом работы оборудование должно быть осмотрено на предмет повреждений и степени износа.

Испытание стремянок производится под надзором инженеров по технике безопасности. Стершиеся резиновые насадки подлежат замене, наконечники для упора в грунт при необходимости затачиваются. При испытании проверяется исправность всех узлов и соединений, цельность конструкции, отсутствие трещин в материале, перекосов и т.д.

Даже относительно новая стремянка под действием движений работающего на ней человека может передвигаться в отношении заданной точки. Для повышения статичности на ножки лестницы обязательно должны быть установлены резиновые башмаки.

Испытание лестниц

Металлические лестницы подлежат проверке на прочность не реже раза в год, деревянные – каждые шесть месяцев. Требования к лестницам и стремянкам регламентируются ГОСТом 24258-88, СНиП 12-03-2001. Правила по технике безопасности подробно описывают правила эксплуатации приставных лестниц.

Материалом для изготовления металлических лестниц служить алюминий или сталь. Деревянные изготовляют из качественной древесины хвойных пород. Все крепления производятся с помощью стяжных болтов диаметром 8 мм.

По требованиям безопасности к лестницам и стремянкам, расстояние между сторонами лестницы должно составлять — 45-80 см, ступени располагаются не дальше 30 см друг от друга. Если рабочий поднимается на высоту более 1,3 м, он обязан одеть страховочный пояс, который крепится непосредственно к лестнице (если она закреплена на сооружении) или к выше расположенной конструкции.

Соблюдение требований техники безопасности к лестницам и стремянкам, можно уберечь рабочих от получения производственных травм в результате падений.

Предыдущее

Размеры пятитонного контейнера

Следующее

Самоходные тележки для перевозки грузов: характеристики, виды
