Ручные пожарные лестницы: назначение, порядок испытания, применение

Типы пожарных лестниц и их применение

Ручные пожарные лестницы предназначены для подъема в верхние этажи зданий при спасательных работах. Ручные лестницы приводят в действие пожарными вручную без применения источников механической энергии.

Существуют три типа ручных пожарных лестниц:

  • лестница-палка;
  • штурмовая лестница;
  • выдвижная трехколенная лестница.

Изготавливают их из дерева и алюминиевого проката. Лестницы просты по конструкции, удобны в работе. Они входят в комплект оборудования пожарных автомобилей, которые доставляют их к месту пожара или чрезвычайной ситуации.

ТТХ лестниц пожарных

Лестница-палка

Лестница-палка (ЛП)

Лестница-палка (ЛП) – предназначена для подъема пожарных на первый этаж через оконные проемы зданий и сооружений и для использования, как таран, при открывании дверей.

Лестница-палка вследствие ее сравнительно малой высоты применяют преимущественно внутри помещений, в развернутом виде – как приставную. Она может также использоваться как носилки при выносе пострадавших.

Лестница состоит из двух тетив и восьми ступеней. Особенностью лестницы является шарнирное крепление ступеней, что позволяет ее сдвигать.

Обратите внимание

На каждом конце тетивы расположено углубление, за которое убирается конец другой тетивы при составлении ступеней. Ступени лестницы прячутся в пазы тетивы. Шарнир, соединяющий ступень с тетивой, является железной втулкой, плотно вставленной в конец ступени.

В сложенном состоянии лестница является палкой с закругленными и окованными  концами, что дает возможность использовать ее на пожарах для отбивания штукатурки и выполнения других подобных работ.

Характеристики ЛП

Длина лестницы, мм:
в сложенном состоянии 3400
в разложенном состоянии 3116
Сечение составленной лестницы, мм 105×68
Расстояние между тетивами, мм 250
Шаг между ступенями, мм 340
Масса, кг, не более 10,5

Испытание лестницы-палки

Один раз в год и после каждого ремонта лестница-палка испытываться. Перед использованием ее на соревнованиях предоставляется акт проверки. Запрещается использовать лестницу, имеющею неисправности, повреждения основных частей или такую, которая не прошла испытаний.

При испытании на прочность лестница-палка раскладывается и устанавливается на твердую почву к стене под углом 750 к горизонтали. К середине ступени посередине лестницы прикладывается нагрузка:

  • (1,2±0,05) кН ((120 ± 5) кгс) – для деревянных лестниц-палок;
  • (2,0±0,1) кН ((200±10) кгс) – для металлических лестниц-палок.

Лестница выдерживается под действием указанного нагрузки в течение (130±10) с, после чего нагрузка снимается. После проверки лестница-палка легко разлагаться, свободно и плотно складываться не иметь никакой деформации.

Результаты испытания заносятся в журнал испытаний пожарно-технического оборудования пожарно-спасательной части.

Штурмовая лестница (Лестница-штурмовка)

Штурмовая лестница

Штурмовая лестница (ЛШ) – предназначена для подъема пожарных в верхние этажи зданий, а также для работы на крутых склонах крыш при раскрытии кровли, оборудована небольшим крюком, для подвешивания ее за подоконник и выступления здания.

Наиболее успешно используется в комбинации с трехколенной выдвижной и автолестницей. Кроме того, это один из спортивных снарядов в пожарно-прикладном спорте.

Состоит из двух тетив, которые соединены 13-ю ступенями и стального крюка. Для повышения прочности тетивы под 1-м, 7-м и 12-м ступеням стянуты металлическими стяжками, нижние концы тетив заостренные.

Применение штурмовой лестницы

По внутренней стороне каждой тетивы в пазах проложены стальные страховочные тросы, которые охватывают верхнюю ступень вместе со стяжкой, для укрепления лестницы по периметру. Стальной крюк имеет хвостовую и консольную часть.

Форма крюка обеспечивает равномерную прочность по всей его длине. Крюк закрепляется к лестнице с помощью специальных металлических коробов на 10-12-й ступенях. На нижней стороне крюка есть зубы для надежного сцепления с подоконником.

Вдоль крюка двух сторон имеются ребра жесткости.

Характеристика ЛШ

Длина лестницы, мм: 4100
Ширина, мм 300
Вынес крюка, мм 650
Расстояние между тетивами, мм 250
Шаг между ступенями, мм 340
Масса, кг, не более 10

Испытание лестницы-штурмовой

Один раз в год и после каждого ремонта ЛШ должна испытываться. Перед использованием их на соревнованиях на них предоставляются акты проверки. Запрещается использовать лестницы, имеющие неисправности, повреждения основных частей или такие, которые не прошли испытаний.

Порядок испытания лестницы штурмовой

Внешним осмотром у лестницы-штурмовой проверяется состояние крюка и страховочных тросов деревянной лестницы. Крюк не должен быть искривленным и шататься. Страховочный трос должен быть целым и находиться в пазах тетив.

Испытания на прочность лестницы-штурмовой состоит из двух частей: испытание тетивы и крюка.

При испытании на прочность тетив лестница-штурмовой подвешивается на 2-3 зубах крюка, расположенных ближе к тетивам. К середине ступени посередине лестницы прикладывается нагрузка (2,0±0,1) кН ((200±10) кгс). Лестница выдерживается под действием указанного нагрузки в течение (130±10) с, после чего нагрузка снимается.

Важно

При испытании на прочность крюка лестница-штурмовой подвешивается за большой зуб крюка. В обоих тетив на высоте второй ступени снизу прикладывается нагрузка (1,6±0,05) кН ((160±5) кгс). Лестница выдерживается при указанном нагрузке в течение (130±10) с, после чего нагрузка снимается.

После испытаний лестница-штурмовая не должна иметь остаточной деформации, повреждений деталей и трещин крюка, что определяется визуально. Результаты испытания заносятся в журнал испытаний пожарно-технического оборудования пожарно-спасательной части.

Выдвижная трехколенная лестница

Трехколенная лестница

Выдвижная трехколенная лестница Л-60 – предназначена для подъема пожарных в окно третьего этажа или на крышу двухэтажного здания для спасения людей, или подъема пожарно-технического оборудования.

Состоит из комплекта трех металлических колен однотипного профиля (нижнего, среднего и верхнего), механизма выдвижения, смещение и фиксации. Колени должны состоят из двух тетив специального сечения, которые соединены между собой рифленые трубами. Все колена имеют по двенадцать ступеней, которые закреплены в отверстиях тетив развальцовкой.

При выдвижении и составлении каждое колено скользит между тетивами предыдущего. Нижние концы тетив первого колена и верхние концы имеют по две стеновые опоры.

Выдвижение лестницы производится перемещением веревки через поперечный и подвижной блоки. Для прекращения выдвижения – прекращают перемещения веревки, и механизм остановки фиксирует лестницу в выдвинутом состоянии.

Для составления лестницы необходимо сначала переместить веревку и медленно уменьшать усилия на веревке. Обеспечить плавное опускание колен.

Характеристика Л-60

Длина лестницы, мм:
в сложенном состоянии 4380
в разложенном состоянии 10700
Высота пакета колен, мм 202
Длина колен, мм
нижнего 4240
среднего 4010
верхнего 4010
Расстояние между тетивами, мм 250
Шаг между ступенями, мм 350
Масса, кг, не более 48

Испытание

Один раз в год и после каждого ремонта выдвижная лестница должна испытываться. Перед использованием их на соревнованиях на них предоставляются акты проверки. Запрещается использовать лестницы, имеющие неисправности, повреждения основных частей или такие, которые не прошли испытаний.

Испытание трехколенной лестницы

Во время проведения внешнего осмотра проверяется состояние тетив и ступеней. На поверхности выдвижной лестницы не должно быть трещин, выбоин, вмятин и следов коррозии, также проверяется состояние крепления арматуры, троса и веревки механизма выдвижения и фиксации колен.

Испытания выдвижной пожарной лестницы состоит из двух частей: проверка выдвижения и фиксации колен и испытания на прочность.

Проверка выдвижения и фиксации колен выдвижной пожарной лестницы должна проходить плавно, равномерно, без рывков и заеданий. Сдвиг колен лестниц должен проходить под действием собственной массы.

Совет

Фиксирующее устройство должен стопорить колени лестницы на любой высоте, что кратная шага ступеней. Оба крюка фиксирующего устройства должны входить в зацепление с ступенями колена, расположенного выше.

При испытании на прочность выдвижная пожарная лестница устанавливается на твердую почву, выдвигается на всю длину и приставляется к стене под углом (75±5) 0 к горизонтали (на расстоянии 2-3,5 м от стены).

К лестнице последовательно прикладывается такую ​​нагрузку:

  • (1,0±0,05) кН ((100±5) кгс) – одновременно на каждое колено посреди его длины, в середине ступени;
  • (2,0±0,05) кН ((200±10) кгс) – на второе колено посреди его длины, в середине ступени.

Лестница содержится при каждой указанной нагрузке в течение (130±10) с, после чего нагрузка снимается.

Веревка лестницы должна выдержать натяжение в 200 кг без деформации и повреждений.

После испытаний лестница не должна иметь остаточной деформации и повреждений деталей определяется визуально, колени выдвижной лестницы должны свободно выдвигаться и сдвигаться. Результаты испытания заносятся в журнал испытаний пожарно-технического оборудования пожарно-спасательной части.

Назначение, виды, устройство и технические характеристики ручных пожарных лестниц

Типы пожарных лестниц и их применение

Лестница штурмовая – лестница ручная пожарная, конструктивно состоящая из двух параллельных тетив, жестко соединенных опорными ступеньками и оборудованная крюком для подвески на опорную поверхность (рис.1).

Тетивы 1 и 4 лестницы соединены тринадцатью ступенями 2 и 5. Кроме того, они в пяти местах стянуты металлическими стяжками 3 и 6. На трех верхних ступенях закреплен крюк 7. Сечение крюка увеличивается по направлению к хвостовой части, что приближает его к телу равного сопротивления по изгибу.

Лестницы могут быть изготовленными из дерева или металла.

На внутренней стороне деревянных лестниц с обеих сторон ступеней проложены в пазах стальные канатики, закрепленные за верхнюю и нижнюю стяжки. Канатики предназначены для предотвращения несчастных случаев при изломе тетив.

На нижних концах тетив установлены башмаки, а на верхних-наконечники.

Металлические лестницы изготавливаются из алюминиевого сплава Д16Т. Масса лестниц не более 10 кг.

Лестницы штурмовые используются пожарными для подъема на этажи зданий через окна или балконы. Для обеспечения безопасной работы она применяется при работе на крутых скатах крыш.

Назначение:ЛШ предназначена для подъема пожарных по наружной стене на этажи зданий и сооружений, для обеспечения работ при вскрытии кровли на крутых крышах, а также для учебно-тренировочных занятий и соревнований. Наиболее успешно штурмовую лестницу применяют в сочетании с трехколенной выдвижной лестницей или автолестницей.

Устройство: Штурмовая лестница состоит из двух тетив, соединенных между собой тринадцатью деревянными ступенями, трех стальных стяжек (на концах и посередине тетив) и стального крюка, закрепленного на трех верхних ступенях лестницы. Нижние концы тетив заострены и снабжены металлическими башмаками.

Стальной крюк, при помощи которого подвешивают лестницу, имеет хвостовую и консольную части. В хвостовой части для уменьшения деформации ступеней приварены коробчатые втулки. Для уменьшения массы крюка в его консольной части высверлены отверстия, повышение жесткости крюка достигается приваренными продольными металлическими плоскостями (ребра жесткости).

Форма крюка обеспечивает по всей длине равную прочность его конструкции при действии изгибающих усилий, а зубья предотвращают скольжение по опорной плоскости.

Техническая характеристика

Показатели Значение
Длина, мм. 4100
Ширина, мм. 300
Вылет крюка, мм. 600
Шаг между ступенями, мм. 340
Масса, кг., не более 10

Лестница-палка (ЛП) лестница ручная пожарная складная, конструктивно состоящая из двух параллельных тетив, шарнирно соединенных опорными ступеньками.

Тетивы 1 и 2 лестницы соединены восемью ступенями 3. Концы ступеней имеют металлическую оковку и втулки, через которые проходят оси для поворота ступеней. Шарнирное соединение 4 ступеней с тетивами позволяет их складывать, перемещая одну тетиву относительно другой.

Одни концы тетив имеют деревянные наделки 5. За них убирают другую тетиву при складывании лестницы. Наделки прикреплены к тетивам стяжками  6 и обтянуты наконечниками 7. Другие концы тетив скошены под углом 45 градусов и защищены металлическими пластинами 8.

Обратите внимание

В сложенном состоянии лестница представляет собой палку с закругленными и окованными концами. Масса лестницы 10,5 кг.

Назначение: ЛП в рабочем положении предназначена для подъема пожарных и их вооружения на уровень высоты лестницы (в окно первого этажа, для работы на небольшой высоте), для использования в качестве носилок для переноски пострадавших; в сложенном (транспортном) положении используют для пробивания деревянных перегородок и дверных филенок, отбивания штукатурки и выполнения других подсобных работ.

Устройство: лестница-палка состоит из двух деревянных тетив овального сечения и восьми ступеней, шарнирно соединенных с тетивами.

Особенностью лестницы является шарнирное крепление ступеней в продольной плоскости тетив, что позволяет сближать их до полного смыкания при складывании лестницы в виде палки овального сечения. При складывании лестницы ступени ее помещаются в треугольные пазы с внутренней стороны тетив.

На одном конце каждой тетивы при помощи металлического наконечника и стяжки крепят деревянную накладку. Другой конец тетивы защищен металлической накладкой.

Техническая характеристика

Показатели Значение
Длина лестницы, мм.
в сложенном виде 3400
в развернутом состоянии 3116
Ширина, мм. 250
Шаг между ступенями, мм. 310
Масса, кг., не более 10,5

Лестница выдвижнаялестница ручная пожарная, конструктивно состоящая из нескольких параллельно связанных колен и оборудованная механическим устройством перемещения их относительно друг друга в осевом направлении с целью регулирования ее длины. Отсчет колен ведется с верхнего.

Трехколенная выдвижная лестница – лестница ручная пожарная, состоящая из трех параллельно связанных колен и оборудованная механическим устройством для перемещения их относительно друг друга в осевом направлении с целью регулирования ее длины (рис.3).

Лестница состоит из трех телескопически соединенных колен 6,7 и 8, механизма выдвигания и механизма останова. Каждое колено состоит из двух тетив, соединенных двенадцатью ступенями. Тетива нижнего колена 8 стянута внизу, посередине и наверху стяжками 3.

Важно

Колена соединены между собой стальными скобами 1. Нижние концы тетив нижнего колена имеют стальные башмаки 9, а верхние концы верхнего колена имеют стенные упоры 4. Среднее колено выдвигается цепью 2.

Механизм выдвигания работает следующим образом. Среднее колено 7 (рис.4) соединяется с низким коленом 8 цепью 2, огибающей ролики 5 и верхний блок нижнего колена.

При перемещении цепи по часовой стрелке будет выдвигаться вверх 7. Верхнее колено 6 тросом 3 через блок среднего колена 7 соединено с центром верхнего блока нижнего колена 8.

При выдвигании среднего колена 7 будет перемещаться вверх и верхнее колено 6.

Среднее колено по отношению к нижнему совершает относительное движение. Обозначим его скорость через     . Верхнее колено , в свою очередь, совершает относительное движение по отношению к среднему коленусо скоростью    , в тоже время перемещается вместе со средним коленом в переносном движении. Таким образом, абсолютная скорость  движения верхнего колена равна

(1)

При равенстве длины всех трех колен, абсолютная скорость выдвигания верхнего колена равна удвоенной скорости выдвигания среднего колена, т.е.

(2)

Для фиксирования выдвинутой лестницы на заданной высоте применяется механизм останова. Он установлен на тетиве второго колена на нижней его части. Механизм состоит из двух частей: направляющего угольника и упора, а также специального валика с двумя упорами и рычагом.

Тетиву колена охватывает уголок (рис.5) с двух сторон. Полка 1 располагается на внутренней широкой стороне тетивы. Полка 2 располагается на узкой стороне тетивы, выступая из нее на 10 мм. Эта выступающая часть входит в шпунт первого колена и служит направляющим.

Отогнутая часть 3 обращена внутрь лестницы и является упором для механизма останова. Уголки установлены на обоих тетивах. Отверстия 4 в них служат подшипниками валика 1 механизма останова (рис.6). На концах валика 1 имеется по одному кулачку 4, которые в сочетании с упорами 2 (поз.3 на рис.

5) производят закрепление выдвинутых колен.

По середине валика под углом около 45 градусов к полости кулачков имеется выступающий палец 6 с проушиной на конце. К этой проушине прикреплен конец цепи 7 (поз.2 на рис.4).

Совет

Если в вертикальном положении лестницы подтянуть цепь против часовой стрелки вниз, то валик 1, а также кулачок 4 повернутся так, что окажутся в плоскости ступеней второго колена и не будут мешать выдвигаю колен лестницы.

Для закрепления колен лестницы, выдвинутой на заданную высоту, надо отрывисто подтянуть цепь в обратном направлении, т.е. снизу вверх. При этом начнется сдвигание колен лестницы и, кроме того, поворот валика 1. При этом палец 6 опустится вниз, а кулачки 4 поднимутся вверх до упора 3.

При сдвигании колен кулачки 4 встретят на своем пути ступень 8 первого колена, упрутся в них и задержат сдвигание лестницы. При этом вся нагрузка передается на ступень 8 первого колена.

Назначение: Трехколенная выдвижная лестница предназначена для подъема пожарных и ПТВ в окно второго, третьего этажа здания, на чердак и крышу двухэтажного здания, для эвакуации людей, для работы внутри помещений (в залах), а также для учебно-тренировочных занятий и соревнований.

Выдвижная лестница состоит из трех телескопически сдвигающихся колен, сделанных из однотипных профилей и деталей, механизма выдвигания и останова. Каждое колено состоит из двух стоек таврового сечения, соединенных между собой ступенями (рифленными трубами). Каждое колено имеет 12 ступеней, укрепленных в стойках методом завальцовки.

Техническая характеристика

Показатели Значение
Длина лестницы, мм.
в сложенном виде 4400
в развернутом состоянии 10700
Ширина, мм. 480
Шаг между ступенями, мм. 350
Масса, кг., не более 45
Тяговое усилие при выдвигании колен, Н (кг), не более 400 (40)

ОБЛАСТЬ И ПРАВИЛА ПРИМЕНЕНИЯ ЛЕСТНИЦ

ПРИ УСТАНОВКЕ ВЫДВИЖНОЙ ПОЖАРНОЙ ЛЕСТНИЦЫ НЕОБХОДИМО:

  • устанавливать выдвижную лестницу в 1,5 — 2 метрах от стены, угол наклона лестницы 80 — 83 град.;
  • выдвигать колена выдвижной лестницы равномерно, без рывков, не допуская накручивания веревки на руки;
  • удерживать выдвижную лестницу при выдвижении за тетивы первого колена, не допуская охвата пальцами внутренней стороны тетивы;
  • поддерживать равновесие выдвижной лестницы во время ее выдвижения;
  • проверять механизм фиксации в выдвинутом положении.

ПОДЪЕМ ИЛИ СПУСК ПО ВЫДВИЖНОЙ ЛЕСТНИЦЕ ДОПУСКАЕТСЯ ПОСЛЕ ТОГО, КАК:

  • кулачки валика-останова оперлись о ступеньку колена выдвижной лестницы;
  • выдвижная лестница прислонена к зданию (сооружению) и поддерживается за тетивы первого колена пожарным;
  • выдвижная лестница выдвинута на такую длину, чтобы над карнизом здания, подоконником и т.п. выступали не менее двух ступеней верхнего колена.

ПРИ РАБОТЕ С ВЫДВИЖНОЙ ЛЕСТНИЦЕЙ НЕОБХОДИМО:

  • устанавливать ее, как правило, в тех местах, где она в случае наклона или падения не соприкоснется с линиями электрических и радиосетей. Если такая возможность отсутствует, необходимо для установки и уборки выдвижной лестницы выделять трех человек, один из которых должен оставаться для подстраховки поднимающихся и выдвинутой выдвижной лестницы от падения до окончания работ;
  • установку выдвижной лестницы к металлической кровле объекта разрешается производить только после обесточивания предприятия.

При подъеме (спуске) по выдвижной лестнице следует смотреть перед собой, обхватывая ступени пальцами. При проведении занятий по обучению личного состава подразделений ГПС работе со штурмовой и трехколенной лестницами на площадках этажей учебной башни выставляется личный состав подразделений ГПС для оказания помощи обучающимся.

Занятия по подъему в этажи учебной башни с помощью штурмовой и выдвижной лестниц проводятся только после того, как руководитель занятий лично проверит состояние страхующего приспособления, предохранительной подушки учебной башни, проинструктирует людей, выделенных для страховки на этажах. Все виды работ выполняются в боевой одежде и в касках.

ВО ВРЕМЯ РАБОТ С РУЧНЫМИ ПОЖАРНЫМИ ЛЕСТНИЦАМИ НА ЗАНЯТИЯХ, УЧЕНИЯХ ИЛИ ПОЖАРЕ НЕОБХОДИМО:

  • не допускать подъем и спуск более одного человека на одно колено выдвижной лестницы, а также штурмовую лестницу и лестницу-палку;
  • удерживать выдвижную лестницу во время подъема или спуска по ней людей. При работе на лестнице со стволом или инструментом работающий со стволом или инструментом должен закрепляться за ступени лестницы с помощью поясного карабина пожарного;
  • при подъеме по выдвижной лестнице с инструментом принять меры, исключающие его падение.

В период прохождения личным составом подразделений ГПС специального первоначального обучения его работа по подъему в этажи учебной башни с помощью штурмовой лестницы без применения страхующего устройства не допускается.

Подъем со страховкой

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ В ПРОЦЕССЕ РАБОТЫ С ЛЕСТНИЦАМИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Наименование неисправности Вероятная причина Метод устранения
1) Лестница не выдвигается и не сдвигается Произошло заедание каната между блоками Извлечь канат и уложить его в обойму. Отрегулировать зазор между ступицей блока и обоймой.
2) Выдвижение и сдвигание происходит с перекосом или с большим сопротивлением Нарушены нормальные зазоры между передними упорами стоек или стойкой и задними упорами Отрегулировать зазоры с счет пропиловки задних или передних упоров
3) Лестница при выдвижении не фиксирует своего положения Не работает механизм останова Заменить пружины или отремонтировать крюки

ПОРЯДОК И СРОКИ ИСПЫТАНИЯ РУЧНЫХ ПОЖАРНЫХ ЛЕСТНИЦ.

  • Ручные пожарные лестницы должны испытываться один раз в год и после каждого ремонта.
  • Перед использованием на соревнованиях на них представляются акты.
  • Использовать ручные пожарные лестницы, имеющие неисправности, повреждения основных частей или не выдержавшие испытания, не разрешается.

При испытании лестница-палка устанавливается на твердом грунте, прислоняется под углом 75 град. к горизонтали и нагружается посредине грузом 120 кг на 2 минуты. После снятия нагрузки лестница-палка не должна иметь никаких повреждений, должна легко и плотно складываться.

При испытании штурмовая лестница подвешивается свободно за конец крюка и каждая тетива на уровне 2 ступени снизу нагружается грузом в 80 кг (всего 160 кг) на 2 минуты. После испытания штурмовая лестница не должна иметь трещин и остаточной деформации крюка.

При испытании выдвижная лестница устанавливается на твердом грунте, выдвигается на полную высоту и прислоняется к стене под углом 75 град. к горизонтали (2,8 м от стены до башмаков лестницы). В таком положении каждое колено нагружается посредине грузом в 100 кг на 2 мин. Веревка должна выдержать натяжение в 200 кг без деформации.

Обратите внимание

Кроме этого, все ступени металлических выдвижных лестниц подвергаются испытанию на проворачивание механическим способом крутящим моментом 1,6 кгс м (16 Н м) в течение 10 секунд. Проворачивание ступеней не допускается.

После испытания выдвижная лестница не должна иметь повреждений, колена должны выдвигаться и опускаться без заедания.

Литература

1.Нормы пожарной безопасности НПБ 171-98* «Лестницы ручные пожарные. Общие технические требования. Методы испытаний«

2.Федеральный закон от 22 июля 2008 г. N 123-ФЗ “Технический регламент о требованиях пожарной безопасности”.

3.Учебник для высших образовательных учреждений МЧС России М.Д. Безбородько, С.Г. Цариченко, В.В. Роенко, Н.И. Ульянов, М.В. Алешков, А.В. Рожков, А.В. Плосконосов, С.А. Шкунов, В.М. Климовцов, С.П. Храмцов «Пожарная и аварийно-спасательная техника» Москва 2012.

Виды пожарных лестниц на объекте

Типы пожарных лестниц и их применение

Эвакуация из горящего здания и подача пожарного рукава для тушения огня может проходить по лестницам. Различные типы пожарных лестниц позволяют сделать передвижение быстрым и безопасным. Какие же они бываю? Где и как их обустраивают?

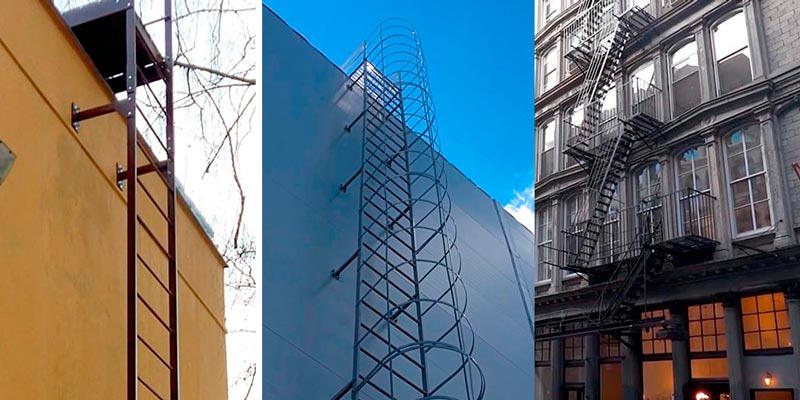

Какие бывают пожарные лестницы

Пожарными называют лестницы, предназначенные для спасательных мероприятий и тушения пожара. Если лестница пристроена к стене здания, то она называется стационарной, в отличие от переносной, которую можно сложить, перенести и установить возле другой стены.

ЧИТАТЬ ТАКЖЕ:  Посадка помидоров в открытый грунт в украине: технология, схемы и оптимальные сроки

По месту расположения стационарные лестницы бывают наружными и внутренними. Выделяют еще условно-наружный тип, когда конструкция расположена в отдельной пристройке – не снаружи, и в то же время не занимает пространства здания. Одним из примеров является прокладка путей эвакуации через балконы многоэтажного дома. Такие балконы стеклить нельзя.

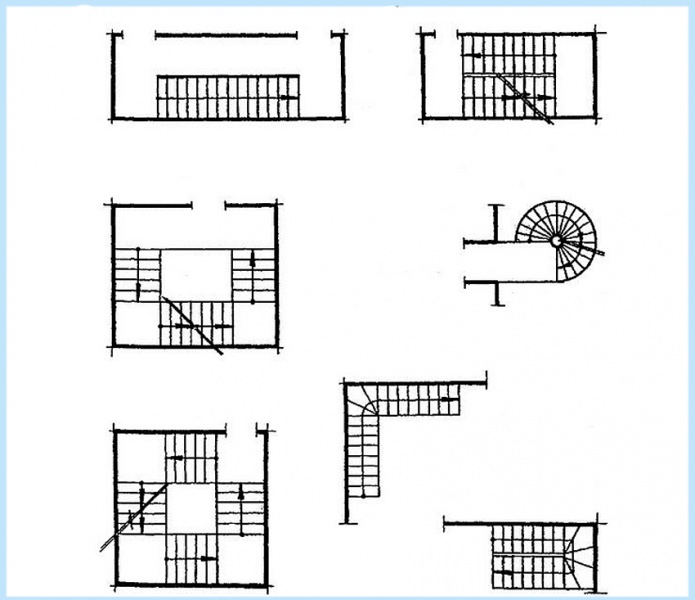

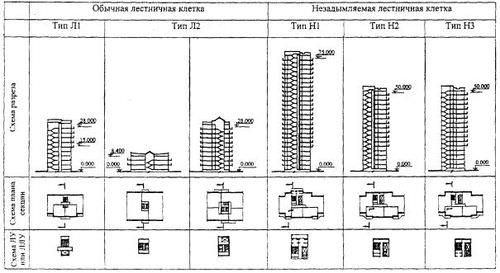

Для эвакуации людей пригодна наружная или внутренняя маршевая лестница. Помимо нее, существуют наружная конструкция для пожарной команды, по которой бойцы поднимаются на верхние этажи.

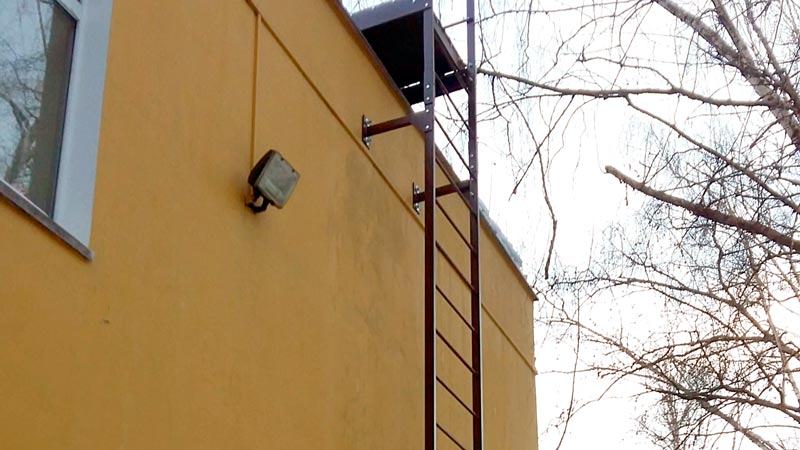

Такие лестницы делают вертикальными без маршевых площадок. Вертикальные пути передвижения бывают без ограждений и с ограждением.

Важно

Если лестница выходит на кровлю, то ограждение кровли не должно создавать помеху для передвижения.

Требования к внешним стационарным пожарным лестницам описаны в государственном стандарте 53254-2009. В нем четко сказано, какие должны быть параметры у конструкции, чтобы создать удобное и быстрое передвижение.

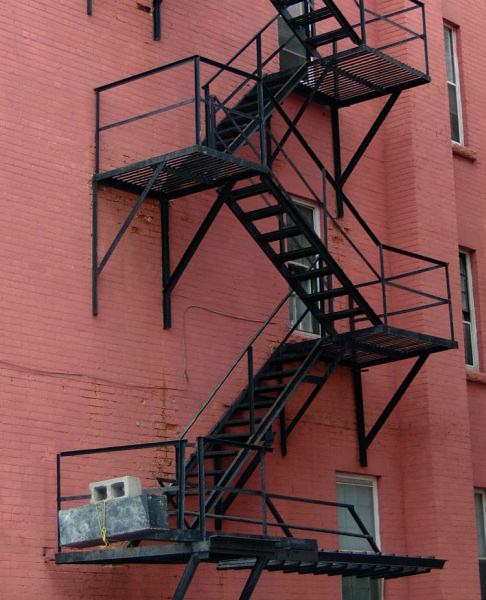

Маршевые лестницы для эвакуации

Маршевые лестницы устанавливают, если высота сооружения превышает 20 м. На площадках маршей есть возможность передохнуть, оценить ситуацию, выполнить какие-либо работы.

Ступени маршевого типа делают шириной не менее 25 см. В этом случае ступня ребенка полностью на нее помещается, а взрослый человек занимает устойчивое положение.

Ширина марша выбирается в зависимости от типа здания и объекта, к которому ведет путь эвакуации. Если это детский сад, больница, спальный корпус интерната, дом для престарелых людей, инвалидов или другое здание класса Ф 1.1, то ширина марша должна быть не меньше 1,35 м.

Если необходимо с этажей здания вывести более 200 человек, то пожарные марши делают шириной 1,2 м. Если эвакуационная лестница ведет к местам, где работает 1-2 человека, то достаточно ширины 70 см. Во всех остальных случаях по стандартам ширина марша составляет 90 см.

По общим правилам ширина пожарной лестничной площадки не должна быть меньше ширины марша. А ее длина должна составлять хотя бы 1 м.

Особенности вертикальных пожарных лестниц

Вертикальная лестница помогает взобраться на крышу здания для ремонтных работ, в случае аварии или при пожаре. Она незаменима, если к зданию невозможно подогнать машину.

Внешне вертикальная пожарная лестница выглядит, как две параллельные балки, между которыми сделаны ступени. Балки называют тетивой. Они должны жестко соединяться со ступенями, чтобы сохранялась устойчивость, отсутствовала качка.

Вертикальные конструкции делят на 2 типа:

  • без ограждения, при высоте здания или сооружения до 6 м;
  • с ограждением, при высоте более 6 м

На производстве лестницы делают из секций длиной по 3 м. Расстояние между тетивами у типа с ограждениями должно составлять 80 см, Если же ограждение отсутствует, то ширина уменьшается до 60 см.

Нижняя секция вертикальной лестницы может быть выдвижной, она должна надежно фиксироваться и не застревать, когда выдвигается.

Расстояние между соседними ступенями должно быть не более 35 см независимо от вида.

Вертикальные пожарные лестницы не применяют для спасения людей. Ими пользуются пожарные, чтобы подняться на высокие этажи и снаружи тушить пламя, или работники аварийных служб. Но случается, что и обычные люди вынуждены воспользоваться вертикальной конструкцией для спуска.

Прикрепление к стене

Здание, к которому прикрепляют пожарную лестницу, может быть бетонным, кирпичным или сделанным из сэндвич-панелей с различными видами облицовки. От материала стены зависит способ крепления. Для такого прочного материала как бетон и кирпич предусмотрены анкерные болты.

К сэндвич-панелям прикреплять лестницы нельзя, поэтому крепления делают возле несущих балок и колонн, а к ним заранее еще при строительстве монтируются закладные детали. Если здание облицовано вентилируемым фасадом, то для установки часть панелей снимают и возвращают на место после монтажа, прорезав в них отверстия для ног лестницы.

Материалы производства

Тетиву пожарных лестниц делают из металлических профилей или труб. Ступени делают из просечно-вытяжного листа с ромбическими, шестиугольными или другими ячейками, которые не дают скользить подошве. Просечно-вытяжной лист можно заменить прессованным решетчатым настилом. Для перил используют профильную трубу. Применяют также арматуру.

Преимущество решетчатого и просечного листа перед сплошным не только в отсутствии скольжения, но и в меньшем весе. На ступенях из материала с отверстиями не скапливается грязь, легко стекает вода и сходит снег, им не страшно обледенение. Они остаются постоянно свободными, что важно в экстренной ситуации, когда надо быстро подняться или спуститься.

Совет

Внутренние маршевые лестницы зачастую делают из рифленого листа. Насечки на листе не позволяют скользить ноге. В то же время материал выдерживает большие нагрузки, надежен и долговечен. Внутри помещения ступени и площадки иногда делают из бетона. Это практично и надежно.

Декоративные элементы на пожарных лестницах отсутствуют, поскольку они могут мешать в процессе быстрого передвижения.Единственным украшением может стать выбор краски. Если лестница сконструирована надежно и правильно выполнен ее монтаж, то выглядит она вполне эстетично.

В устройстве лестницы используют не только металл, но и другие огнестойкие материалы. Так, внутренние пути эвакуации часто делают из бетона или кирпича. В любом случае при нагревании они не должны выделять ядовитых веществ. В конструкции пожарных лестниц запрещено использовать дерево.

Покраска и оцинковка

Пожарные лестницы делают из металла, а он, как известно, подвержен коррозии. Если учитывать, что пожарную наружную лестницу поливают дожди, на нее сыпется снег, влияют ветра, морозы, солнце, то ей обязательно нужна защита. Защитой становится краска или оцинковка.

Чаще всего пожарные лестницы покрывают порошковой краской. Это современное надежное покрытие, заменившее эмаль.

Частицы полимерного порошка прилипают к наэлектризованным деталям, после этого деталь помещают в печь и запекают. Образуется плотная пленка, выдерживающая внешние воздействия.

Порошковая краска характеризуется износостойкостью, высокими защитными качествами и широкой цветовой палитрой.

Самый лучший способ защиты от коррозии – горячее цинкование.Хотя стоимость такого покрытия выше, чем краски, служит оно в 4-5 раз дольше.

Можно для защиты применить грунт и эмаль, покрасив пожарную конструкцию старым добрым способом. Наиболее популярны здесь грунт-эмали, которые достаточно нанести в один слой по заранее очищенной и обезжиренной поверхности.

Как обслуживать

Наружная противопожарная лестница всегда должна находиться в рабочем состоянии. При правильной конструкции, выборе материалов на ней не будут задерживаться осадки и мусор. Все же необходимо периодически проводить осмотр, и следить, чтобы площадки и ступени были свободными, чистыми, перила и ступени не шатались, детали не покрывались ржавчиной.

Согласно строительным нормам 21-01-97 на лестничных клетках вдоль путей эвакуации нельзя размещать газопроводы и воздуховоды, открытую электропроводку и кабели, мусоропроводы. Нельзя устанавливать шкафы, встраивать вспомогательные помещения. Разрешен лишь монтаж проводки для освещения лестничной клетки и установка пожарного шкафа.

Проход нельзя загромождать посторонними предметами. Запрещено выводить на площадки выходы из грузовых и пассажирских лифтов. Подходы к лестницам нельзя захламлять и ограждать снизу высокими заборами.

Обратите внимание

Ежегодно следует осматривать лестницу внешне, а раз в 5 лет проводить испытания с нагрузками. Запрещено срезать и демонтировать конструкцию. При нарушении норм пожарный инспектор вправе наложить штраф.

Ручные пожарные лестницы ТТХ — ПОЖАРНЫЕ РЕБЯТА

Типы пожарных лестниц и их применение

Ручные пожарные лестницы

Назначение: Ручные пожарные лестницы предназначены для подъема пожарных в верхние этажи зданий и работы внутри помещения, а также для проведения спасательных работ и учебно-тренировочных занятий.

Испытание: 1 раз в год или после ремонта. Ручные пожарные лестницы после испытаний не должны иметь повреждений, трещин, остаточных деформаций, должны выдвигаться и опускаться без заеданий. Использовать лестницы, имеющие неисправности, повреждения или не выдержавшие испытаний запрещается.

 ТТХ ЛП ЛШ 3-х колен  ВПЛЛ-60 ЛСУ
Вес (кг) 10,5 9,8 48 18
Ширина (мм) 346 400 485 425
Длина в сложенномсостоянии (м) 3,4 4,1 4,4 2,1
Длина в разложенномсостоянии (м) 3,1 10,7 4,1
Количествоступеней 8 13 35(12,12,11) 12
Шаг междуступенями (мм) 340 340 350 350

Лестница штурмовая (ЛШ)

Назначение: ЛШ используется пожарными для подъема на этажи зданий через окна или балконы, а также для обеспечения безопасности работы на крутых скатах крыш.

Устройство: тетивы, ступени, металлические стяжки, крюк.

Испытание: Штурмовую лестницу подвешивают свободно за конец крюка и каждую тетиву на уровне второй ступени снизу нагружают грузом в 80 кг (всего 160 кг) на 2 минуты.

Лестница палка (ЛП)

Назначение: ЛП — предназначена для работы в помещениях, подъема пожарных на первый этаж через оконные проемы горящих зданий и сооружений.

Устройство: Тетивы, ступени. Концы ступеней имеют металлическую оковку и втулки, через которые проходят оси для поворота ступеней.

Испытание: Лестницу-палку устанавливают на твердом грунте, под углом 75°, ставят к стене и нагружают посредине на обе тетивы грузом 120 кг на 2 минуты.

Выдвижная пожарная лестница (ВПЛ)

Назначение: ВПЛ предназначена для подъема в окно второго и третьего этажей или на крышу двухэтажного здания, для проведения спасательных работ и учебно-тренировочных занятий.

Устройство: три телескопических колена, механизм выдвигания(ролики, цепь, трос) и механизм останова (напрвляющий угольник, упор, валик с двумя упорами и рычагом ). Каждое колено состоит из двух тетив и ступеней. Нижние концы тетив нижнего колена имеют стальные башмаки, а верхние концы верхнего колена имеют стенные упоры.

Испытание: Выдвижную терхколенную лестницу устанавливают на твердом покрытии, выдвигают на полную высоту (крепят устройство остановки за седьмую ступеньку) и под углом 75° (2,8 м от стены до башмаков лестницы) ставят к стене. В таком положении каждое колено нагружается посередине на обе тетивы грузом в 100 кг на 2 минуты. Цепь (веревка) должна держать натяжение в 200 кг без деформации.

Лестница спасательная универсальная (ЛСУ)

Назначение: предназначена для обеспечения действий при тушении пожаров, и проведения связанных с ними первоочередных аварийно-спасательных работ. Может использоваться для подъёма пожарных по наружным стенам зданий и сооружений, а также в качестве стремянки.

Устройство: два складывающихся колена (тетивы, ступени), двойной крюк, скобы фиксатора шарнира, рукоятки фиксаторов крюка.

Испытание: нагружают лестницу путём подвески груза 360 кг к двум нижним ступеням при помощи скоб, установленных вплотную к тетивам лестницы на 2 минуты.

Пожарные лестницы: ручные длиной 10 м, типы по безопасности, нужна с площадкой, используемая покраска и изготовление

Типы пожарных лестниц и их применение

Пожарная лестница используется для эвакуации людей при пожареИстория возникновения пожарных лестниц уходит далеко вглубь веков.

Противопожарные лестницы используются для обеспечения возможности спасателям добраться до места возгорания, и эвакуации людей, которые находятся в строении.

Правильные, удобные и надежные лестницы пожарные и их дизайн, регламентирует СНИП. Они обязательны в каждом многоэтажном здании и частном доме, имеющих высоту более двух этажей.

Пожарная лестница с площадкой в промышленных зданиях

Промышленные здания, если их высота более 10 метров, должны иметь в обязательном порядке, наружные металлические лестницы, называемые пожарными. Они служат средством попадания при пожаре на кровлю объекта.

Такая навесная спасательная лестница начинается с высоты 150-180 см над уровнем земли. Фундамент в данном случае остается свободным.

Пожарные лестницы устанавливаются вертикально

Принципы обустройства пожарных лестниц:

  • Наверху, на уровне кровли, такая конструкция имеет площадку с перилами.
  • Граничащее расстояние между эвакуационными лестницами в промышленных зданиях, а также, складах, не должно превышать 200 м периметра здания.
  • По нормам, лестницы должны состоять из двух основных составляющих: маршей частей лестницы, на которых крепятся ступени, и площадок, где происходит разворот при передвижении по подъемнику.

Для повышения уровня огнестойкости, металлические косоуры и балки, которые поддерживают лестничные площадки, штукатурит или бетонируют. Устройство данных лестниц довольно-таки трудоемкое занятие, и требует значительного внимания.

Для чего нужна пожарная лестница: высота изделия

Трудоемкость устройства бетонных пожарных лестниц и расход материала, по сравнению с ними, состоящими из отдельных ступеней и стальных косоуров, значительно меньше.

Причем, горизонтальные участки данного марша образуют, так называемые, лестничные элементы – площадки, а в наклоненной ее части размещены ступени, которые монолитно связаны с косоурами.

Пожарная лестница имеет стандартную ширину – 1,40м

Особенности конструкции:

  • Марш опирается не именно на стены лестничной площадки, а на балки верхнего перекрытия, или специальные перекладины, установленные на уровне межэтажных площадок.
  • Бока лестничной клетки (стены), в данном плане, монтируются каркасными, состоящими из легких или с пустотами бетонов, а также кирпичных сегментов. Опираются они на балки перекрытий.
  • По стандарту, размер лестничной клетки должен быть 3X6 м.

В больших зданиях, количество лестниц допускается не менее двух. Каждое общее помещение этажа оборудуется не менее, чем двумя эвакуационными выходами через лестницу на улицу.

Как делятся здания и типы лестниц по пожарной безопасности

Суммарная ширина имеющихся на всех лестничных клетках маршах, по пропускной способности обязана обеспечивать эвакуацию людей из этажей при возгорании.

Следовательно, количество лестниц и их ширина должны быть изготовлены согласно данного условия.

Разные виды пожарных лестниц изготавливают согласно определенных правил

Условия изготовления пожарных лестниц:

  • В зданиях, в которых пожарная опасность объекта относится к категориям по шкале А, Б или В, наличие лестничных клеток определяется параметрами расстояния от самого дальнего рабочего пространства до лестницы.
  • Категории Б и В должны иметь это расстояние не более 75 м.
  • Категория же А рассчитывается в пределах 40 метров.
  • Для производств, относящихся к категориям Г и Д, данное расстояние ограничений не имеет.

Производства легкой, а также текстильной промышленности, в основном, относятся по пожарной безопасности к категории В. На этих предприятиях количество лестниц определяется с учетом соответствующих требований. Производства с повышенной влажностью относятся к категории Д.

Ручные пожарные лестницы: типы и функции устройства

Ручные пожарные лестницы применяются для подъема на спасателей на высоту. Так же по ним поднимают комплекты снаряжений и предметы тушения пожара, когда приставили к окну. По этим же конструкциям производится эвакуация людей

Материалом изготовления пожарных ручных лестниц служат облегченные сплавы металла, или же особо прочные массивы дерева.

Ручные пожарные лестницы бывают нескольких видов

Виды и типы ручных пожарных лестниц:

  1. Лестница-штурмовка. Отличительной особенностью данной модели является прочный подвесной крюк, предназначенный для фиксации и помощи конструкции. Штурмовая лестница используется для зацепки лестничного устройства в момент подъема по скатам крыши, на подоконники и выступы фасада. По ней производится переноска пострадавших и подъем пожарного рукава.
  2. Лестница-палка. Данное приспособление состоит из двух стоек (тетив) и ступенек. Его особенность заключается в соединении перекладин и ступеней. Оно называется шарнирным. Подвижный стык дает возможность транспортировать и переносить снаряжения. Сложенная металлическая лестница-палка дополнительно используется в качестве пробивного орудия, как таран. Так же нею можно срезать крышу при необходимости.
  3. Выдвижная лестница. Она состоит из нескольких, параллельно связанных сегментов. Полная ее высота в разложенном виде достигает 10 метров. Трехколенная лестница. Данная раскладная конструкция является передвижной мобильной моделью. Она быстро складывается и разбирается.
  4. Ручные переносные лестницы КЕЛ-15 и КЕЛ-25 – это современные модели пожарных лестниц, которые используются как у нас, так и за рубежом. Их производит ограниченный круг предприятий. Каталог предприятий по изготовлению пожарных изделий и запчастей можно найти на сайтах интернета.

Все эти лестницы помогают пожарным бригада при проведении спасательных работ. Одну из них можно изготовить и самостоятельно для применения в доме или квартире.

Сделать лестницу – палку не сложно, а если покрасить специальной краской, то у вас будет своя пожарная лестница-стремянка, назначение и применение которой универсально. Складная выдвижная лестница изготавливается только на предприятии. Dwg.

ru вы можете сделать расчет, чертежи лестницы в развернутом виде. Вам стоит лишь внести параметры, и смета готова.

Где применяют выдвижную лестницу длиной 10 метров

Пожарная телескопическая лестница DWG, длиной 10 метров очень часто используется пожарными в работе. Она не сложна в эксплуатации, и отвечает всем требованиям пожарной безопасности.

К строительству данных конструкций есть специально утвержденные требования.

Выдвижные лестницы отвечают всем требованиям пожарной безопасности

Требования к пожарным лестницам:

  • Количество лестниц определяется, исходя из размеров здания и количества людей в нем;
  • Ширина лестниц определяется по специальной формуле;
  • Все остальные элементы лестницы подбираются, исходя из ее ширины;
  • Лестничные клетки обязательно должны освещаться естественным путем через окна или через верхние световые фонари;
  • Двери в лестничных клетках открываются только по направлению выхода из здания, и имеют ширину не меньшую, чем ширина марша
  • Из лестничных клеток должны быть выходы на чердак, а при наличии совмещенных кровель – на кровлю;
  • В лестничных клетках не может быть рабочих, складских и подсобных, или других помещений.

Ничто не должно препятствовать свободному передвижению людей на пожарную лестницу и по ней. Если что-то мешает, его нужно убрать. Винтовые лестницы не могут считаться пожарными в силу усложненного спуска по ним.

Стационарные лестницы, используемые пожарными

В некоторых случаях пожарные эвакуационные лестницы устанавливают на балконах многоэтажных домов. Такой метод применяется, в основном, при строительстве домов типа П44Т. Данная конструкция состоит из одномаршевых сегментов, соединенных люком в плитах перекрытия лоджии. Правила установки данных подъемников так же регламентируются СНИПом.

Использование таких лестниц для собственных нужд не разрешается. Закрыть ее, или как-либо украсить тоже нельзя. Определение, где будет расположение данной лестницы, заложено в нормах. На фасаде зданий иногда устанавливается типовая вертикальная лестница, имеющая узел, или узлы для выхода с этажей.

Данная конструкция может быть комбинированная, но передвижение по ней должно быть свободным и легким.

Имеет значение и то, каким цветом красят эти лестницы – обязательно красным, или близким к нему. Это тоже работа коммунальных служб.

Стационарные пожарные лестницы красят красной или подобной к ней краской

Требования к лестницам пожарным:

  • Особенно строго следят за состоянием пожарных лестниц в школе и детском саду.
  • Двери с лестничных площадок должны открываться наружу, и быть доступны в любую минуту.
  •  Их нельзя подпирать подпором.

В помещение должно заходить достаточное количество воздуха.

Виды пожарных лестниц (видео)

Жильцам многоэтажек, избавившимся от пожарных лестниц, неизбежно грозит большой штраф. И не нужно обижаться. В случае возгорания ни что не поможет людям быстро и беспрепятственно эвакуироваться из здания, если в нем нет пожарной лестницы.

Нужно очень серьезно относится к пожарной безопасности. Зарубежный опыт показывает, что там, где систематически выполняют упражнения и пишут конспект, жертв от пожаров практически нет. А на примере пожара.

Который недавно охватил город Салават, мы видим, что техника пожарной безопасности должна выполняться обязательно.

Примеры пожарной лестницы (фото)

Какими бывают ручные пожарные лестницы и зачем они нужны

Типы пожарных лестниц и их применение

Ручные пожарные лестницы следует проектировать одновременно со строящимся зданием. При этом необходимо учитывать нормативы пожарных требований безопасности для данного типа сооружений. Составление проекта должно сопровождаться расчетами для запасных и пожарных выходов, дверей и лестниц.

В проектной части следует приложить раздел, где описываются пожарные лестницы и требования безопасности, предъявляемые к различным видам аварийных выходов. Это оказывает влияние на проект сооружения, на технологию его возведения, и на эксплуатационные характеристики сооружения.

Далее расскажем какие существуют виды пожарных лестниц и какова их классификация.

Специфика и классификация ручных пожарных лестниц

Перед началом этапа проектирования здания, следует оценить специфику пожарных лестниц и запасных выходов.

Классификация лестничных устройств для тушения пожаров и выхода населения по расположению лестниц:

  • Открытые конструкции наружного типа;
  • Открытые конструкции внутреннего типа.

Рассматривая их с систематической точки зрения, следует выделить такие разновидности, как:

  • с одним маршем;
  • с двумя маршами;
  • с тремя и более маршами;
  • винтовые, вертикальные;
  • с перекрещивающимися маршами.

Наряду с перечисленными видами конструкций, существуют специальные виды маршевых лестниц, которые используются в чрезвычайных обстоятельствах. Они устроены с таким расчетом, чтобы избежать задымления проходов.

Общее требование – безопасность

Пожарные лестницы предназначены для эвакуации персонала и населения зданий и сооружений. Поэтому основное требование к конструкциям – это надежность и безопасность эксплуатации. Проектирование и изготовление их регламентируется ГОСТом Р 15.201-2000. Параметры, указанные в данном нормативном документе требуют строго соблюдения, без каких либо отклонений.

Ассортимент пожарных конструкций, их наименования и габариты определяются документами по Техническому регулированию. Производство оригинальных конструкций подобных изделий, также как и применение собственных типов аварийных трапов, аппарелей и других лестничных конструкций запрещено.

Существуют следующие виды пожарных лестничных конструкций:

  • наружные стационарные;
  • ручные пожарные лестницы (штурмовые, лестницы-палки);
  • вертикальные;
  • навесные, спасательные.

Переносные, ручные приспособления используются при тушении пожаров и эвакуации населения. При изготовлении лестницы-палки, также как и при производстве штурмовых, используются алюминиевые сплавы. Перечислим, какие существуют ручные пожарные лестницы:

  • Штурмовая. Выглядит как две тетивы с жесткими ступенями и крюком зацепа.
  • Выдвижная пожарная лестница. Телескопическая лестничная конструкция, состоящая из нескольких секций и устройства раздвижения. С регулируемой длиной.
  • Лестница-палка. Складное устройство, где ступени и тетива фиксируются шарнирными соединениями, что позволяет складывать его в палку и легко переносить.
  • Комбинированные. Сочетание нескольких типов лестничных конструкций.

Параметры и классификация ручных противопожарных устройств регламентированы ГОСТ 53275-2009.

Регламент пожарной безопасности

Самое важное условие, чтобы конструктивные особенности отвечали нормативам пожаробезопасности. Основные технические параметры имеют конкретные рамки допустимых величин. Эти параметры указаны в ГОСТах, регламентирующих установку пожарных лестниц:

  • ширина конструкции;
  • высота марша;
  • габариты проступей;
  • ширина шага;
  • высота перил;
  • уклон.

Перед сдачей построенных сооружений приемной комиссии необходимо провести проверку пожарных проходов, запасных выходов и дублирующих лестниц.

Также, проверке подлежат и все остальные аналогичные конструкции, предназначенные для выхода в экстренных ситуациях. Дополнительной проверке подвергаются конструктивные особенности и материалы, из которых изготовлены узлы и детали.

Важно

Качество комплектующих должно соответствовать установленному классу пожаробезопасности для данных сооружений.

Одним из главных требований ГОСТов по пожаробезопасности к объектам — это категорический запрет на использование в пожарных и эвакуационных лестничных конструкциях:

  • винтовых закругленностей;
  • забежных ступенек;
  • криволинейных нестандартных элементов;
  • различных по размеру проступей внутри одного марша.

Контроль за соответствием физических параметров противопожарным нормам следует начинать с замера базовых параметров. Один из важнейших показателей – угол наклона лестницы.

Его можно вычислить расчетным путем, для этого следует измерить высоту и длину проверяемого пролета, а также высчитать соотношение этих величин.

Итоговое значение не должно превышать 1 х 2, где первая цифра – длина, а вторая высота.

Вторым базовым параметром можно считать ширину ступеней. Стандартные конструкции имеют удобную ширину, позволяющую ступне ноги устойчиво фиксироваться на поверхностях ступеней. Этот параметр по ГОСТу не должен превышать диапазон 24-29 см.

Следующий параметр — высота лестницы, которая регламентируется противопожарными правилами в части количества ступеней в одном марше. Максимальное количество их не должно превышать 18 штук. При наличии в конструкции промежуточной площадки, количество их устанавливается правилами не менее трех на один пролет, но не более шестнадцати.

Процесс производства подобных изделий не представляет особой сложности. Многие компании готовы взять заказ на изготовление металлических пожарных и эвакуационных лестниц любого типа в сборном виде или отдельными узлами и элементами.

В статье использованы материалы с сайта: http://lestnitsygid.ru

Поделись этой инфой в соцсетях!

ОСТАВЬТЕ ОТВЕТ

Пожалуйста, введите ваш комментарий!
пожалуйста, введите ваше имя здесь
