Инструкция по монтажу мансардных окон

Установка мансардных окон: технология и рекомендации

Мансардные окна устанавливают в плоскости скатной кровли для естественного освещения и проветривания расположенных под крышей помещений.

При выборе окон учитывают то, какой будет температура и влажность воздуха в помещении. При нормальной влажности и температуре устанавливают окна в деревянных рамах (в линейках моделей Velux это — Optima, Premium, и пр.).

Если влажность превышает 55%, выбирают модели с профилями из ПВХ (линейка GLP).

Чтобы монтаж мансардных окон был качественным, важно правильно встроить их в конструкцию кровли. Оконный блок монтируют с помощью оклада, предусматривая тепло-, паро-, гидроизоляцию между ним и конструкцией кровли. Работы проводят в следующем порядке.

Расчет размеров окна

При таком расчете учитывают угол наклона ската, расстояние между стропилами, требования к естественному освещению мансарды. Мансардное окно встраивается в наклонную плоскость крыши так, чтобы:

  • между чистовым полом и нижним краем рамы оставалось расстояние в 80-90 см;
  • между чистовым полом и верхним краем рамы было расстояние не более 200 см.

Ширину проема подбирают произвольно, по требованиям к общей площади остекления. При этом учитывают расстояние между балками стропил. Если несущие конструкции кровли уже готовы, ширина проема не должна превышать его. Если важно, чтобы окно было широким (панорамным), на этапе обустройства стропильной системы балки стропил устанавливают на требуемом расстоянии в месте монтажа мансардных окон.

Подбор комплектующих

Мансардные окна устанавливаются вместе с окладами. Оклад фиксирует оконный блок, повышает герметичность установки. Его подбирают с учетом того, каким является кровельное покрытие: плоским или профилированным. При монтаже оклада его детали устанавливают и крепят внахлест, выполняя его так, чтобы вода стекала по ним, не попадая в зазоры.

Крепежи подбирают по требованиям производителя мансардных окон. Специалисты компании «Вестмет» обращают внимание, что крепежные элементы должны быть совместимы с материалом кровли.

Обратите внимание

Изоляция оконного блока выполняется либо с помощью готовых комплектов, либо с использованием пленочных и рулонных материалов, герметиков.

Дополнительно для более комфортного использования мансардных окон можно купить готовые решения для их автоматизации, рулонные шторы или жалюзи.

Подготовка к монтажу мансардных окон

До начала установки в помещении проводят следующие работы:

  • зону, в которой будут устанавливаться мансардные окна, освобождают, очищают от строительного мусора, посторонних предметов. Если требуется, на месте монтажа устанавливают строительные леса или помост;
  • если мансардные окна устанавливаются на уже существующую кровлю, ее «раскрывают», снимая кровельное покрытие на участке монтажа оконного блока;

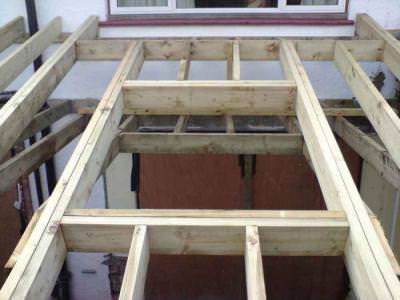

  • подготовка оконного проема. Оконный проем располагают в плоскости кровли, с учетом требований к освещенности, организации вентиляции, обзору, удобству использования. При обустройстве проема в уже существующей кровле сначала вырезают небольшое сквозное отверстие (около 40х40 см), удаляя изоляцию, элементы обрешетки и т.п. После этого проем расширяют до требуемых размеров. Определяя их, оставьте зазор в 2-3 см по бокам, необходимый для монтажа теплоизоляции вокруг оконного блока. По длине готовый проем должен быть на 4,5 см больше оконного блока. Гидроизоляцию кровли не удаляют полностью, а подворачивают так, чтобы защитить проем от проникновения влаги. Если требуется, при обустройстве проема предусматривают возможность восстановления пароизоляционного слоя. Для этого закрепленный по периметру оконного проема пароизоляционный материал соединяют с существующей пароизоляции кровли. На стыках материал проклеивается специальными лентами;
  • установка монтажных комплектующих. Кронштейны или монтажные пластины поставляются вместе с мансардными окнами. Их устанавливают на оконный короб до его монтажа;

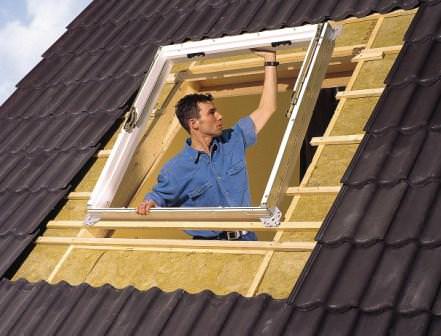

  • монтаж теплоизоляции. При использовании штатного комплекта, его устанавливают по инструкции производителя. Если используется утеплитель, теплоизоляционный контур формируют по периметру окна, изолируя его от конструкции кровли.

Установка мансардных окон

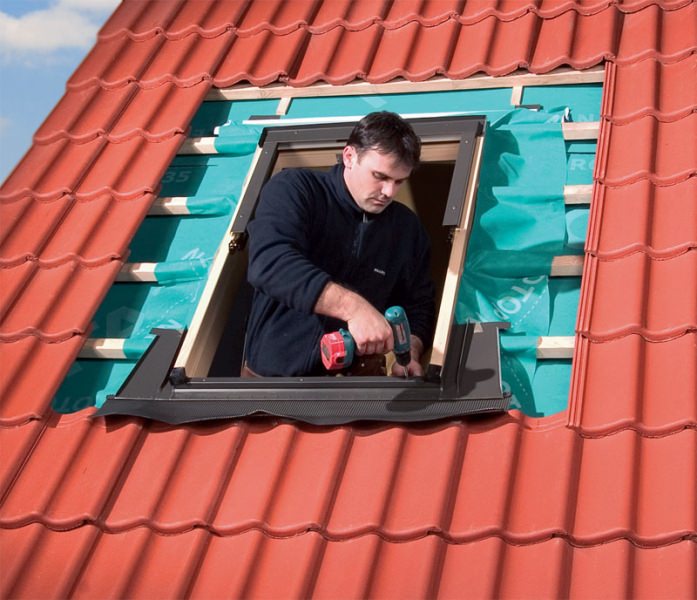

Короб окна помещают в плоскость проема и регулируют его положение так, чтобы добиться плотного прилегания ним и оконной рамой. Сначала нижнюю часть рамы подгоняют к обрешетке, контролируя ее по горизонтали.

Далее раму смещают по горизонтали так, чтобы расстояние от нее до краев проема было одинаковым справа и слева. Чтобы зафиксировать окно в правильном положении, может потребоваться клин (обычно поставляется в комплекте).

Когда конструкция выровнена, ее закрепляют.

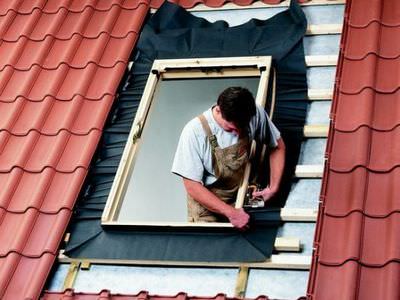

Гидроизоляция периметра. Для защиты от влаги по периметру окна обустраивают контур из гидроизоляционной мембраны. Она должна пропускать воздух и испарения из-под кровли.

Для формирования контура из полотна мембраны вырезают детали, которые крепятся с одной стороны к оконной коробке, а с другой — к обрешетке на крыше. Дополнительно над оконным проемом на расстоянии не больше, чем 50 см, устанавливается дренажный желоб.

Он нужен, чтобы вода со ската не стекала на окно, а отводилась по бокам от проема. На участках разрезов и стыков гидроизоляции используют самоклеящиеся ленты.

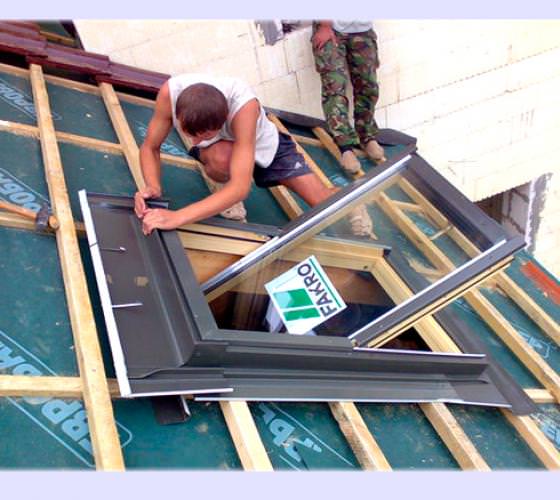

Установка оклада. Технология монтажа оклада зависит от его типа: для плоского или профилированного кровельного покрытия.

Оклады для профилированных кровельных материалов устанавливаются так, чтобы обеспечить плотное прилегание уплотнителя и нижней секции к поверхности металлочерепицы или черепицы. Нижняя секция такого оклада имеет гибкую часть, которую сгибают по форме профиля кровельного покрытия.

Дополнительно после установки нижнюю секцию оклада можно простучать обрезиненным молотком, чтобы подогнать ее по форме. Для лучшей гидроизоляции места соединения оклада с кровельным покрытием обрабатывают герметиком.

При установке плоского оклада его нижнюю секцию размещают так, чтобы она выходила на кровельное покрытие с таким же нахлестом, который выполнялся для полотен материала кровли. Между кровельным покрытием и окном оставляют небольшое расстояние, формируя водоотвод, по которому влага будет стекать от проема.

Обустройство откосов. Когда мансардное окно установлено, с внутренней стороны кровли выполняют откосы. Верхний откос должен быть вертикальным, нижний — горизонтальным. Материалы для их выполнения подбирают индивидуально, в соответствии с типом материалов отделки для мансардного помещения.

Если предполагается установка привода, датчиков, кабели для их подключения прокладывают до того, как будет выполнена отделка откоса. В оконной коробке должно быть предусмотрено отверстие для прокладки кабеля. Кабель выводят из этого отверстия на длину около 20 см.

Специалисты компании «Вестмет» настоятельно рекомендуют придерживаться инструкции по монтажу мансардных окон.

В компании «Вестмет» вы сможете купить мансардные окна Fakro и Velux, а также необходимые для их установки изоляционные материалы и комплектующие. Мы гарантируем качество такой продукции и предлагаем выгодные цены на нее.

Планирование и установка мансардных окон

Установка мансардных окон: технология и рекомендации

Вы построили загородный дом и решили установить мансардные окна? Что ж, отлично. На самом деле установка мансардных окон не представляет трудностей, если вы умеете работать руками. В противном случае лучше доверить эту работу профессионалам.

В этой статье мы представим обзор общих принципов установки мансардных окон марки Velux. Это ни в коем случае не инструкция к применению.

Мы собрали общие рекомендации производителя мансардных окон и составили цикл статей для широкого круга читателей: как для установщиков, так и для тех, кто хочет научиться устанавливать окна.

Руководство состоит из 6 частей:

Введение

Перед тем, как начать подбор мансардного окна, нужно проанализировать архитектуру дома, действующие строительные нормы и учесть требования владельца (если вы установщик).

Планирование

Планирование включает в себя несколько аспектов. Во-первых, выбор размера окна обычно диктуется расстоянием между балками или стропилами в конструкции крыши дома, если их распиливание или установка опорных стоек неприемлемы. Поэтому нужно проверить, подходит ли выбранное положение и размер мансардного окна к конструкции крыши, или все же требуется распилить балку или стропило.

При выборе окна или оклада нужно учитывать угол наклона кровли. Если говорить конкретно о мансардных окнах Velux, то они могут использоваться при угла от 15 до 90 градусов. Но существует исключения, поэтому нужно всегда проверять, можно ли использовать выбранные изделия для конкретного угла наклона крыши.

Вокруг мансардного окна устанавливается оклад, который обеспечивает водонепроницаемость. Тип оклада определяется материалом кровли. О различных типах оклада рассказано в другой части.

Также важным пунктом является гидроизоляция с оконной коробкой, чтобы окно не пропускало воду и тающий снег.

Важно

Для этих целей каждый производитель мансардных окон выпускает свой комплект гидроизоляции, который лучше всего сочетается с продукцией.

Гидро- и теплоизоляция стропил и оконной коробки производится сразу после установки окна. Это оберегает от разрывов теплоизоляции кровли. Важно, чтобы пароизоляция конструкции крыши была герметично соединена с окном.

Внутри мансарды нужно сформировать откос в соответствии с рекомендациями производителя. Обычно это делается из тех же материалов, что и внутренняя отделка, но можно использовать фирменные откосы.

Особенности выбора окна

В помещениях с повышенной влажностью к мансардным окнам предъявляются повышенные требования и в этом случае лучше использовать окна с полиуретановым покрытием, которое надежно защищает продукцию от влаги.

Если планируется под мансардным окном оборудовать рабочее место, игровую или поставить кровать, то рекомендуем выбирать стеклопакет с внутренним ламинированным стеклом «триплекс» о котором можно почитать в этой статье. Благодаря особой технологии при повреждении стекло не рассыпается на острые осколки и не наносит повреждения.

Удобство использования мансардных окон

Место монтажа нужно выбирать так, чтобы был хороший обзор как из положения стоя, так и из положения сидя. И учитывайте, что оптимальный размер окна также зависит от угла наклона крыши.

Если крыша дома имеет небольшой уклон, то можно установить мансардное окно с комбинированным открыванием. Такое окно открывается по центральной и по верхней осям. Обычно такие окна ставят выше рекомендованной высоты и позволяют стоять непосредственно перед окном и наслаждаться видом. Также окна с комбинированным открыванием используются в качестве аварийного и эксплуатационного выхода.

Если окно устанавливается высоко, например, над вторым светом и до него не дотянуться рукой, то следует подумать об управлении с пульта дистанционного управления или от солнечной батареи.

Строительные нормы и требования

Согласно требованиям СНиП 2.08.01-89, которые наиболее полно отражают специфику проектирования мансардных этажей над жилыми зданиями минимальная высота до нижнего края оконной коробки для открывающегося окна составляет 0,8 м. от уровня чистового пола.

Ну и как не упомянуть о вентиляции, ведь в жилых комнатах для здоровья жильцов необходим свежий воздух. Особенностью мансарды окон является то, что они обеспечивают эффективное проветривание даже при закрытом окне посредством вентиляционного устройства.

Рекомендуется проветривать помещение по 5-10 минут два раза в день с помощью открывания окна. А вот в зимнее время не рекомендуем использовать вентиляционный клапан.

Материалы подготовлены при поддержке ВЕЛЮКС Россия

Технология установки мансардных окон

Установка мансардных окон: технология и рекомендации

Технология установки мансардных окон

Безусловно, технология установки мансардных окон обязательно потребуется при строительстве и обустройстве чердачного помещения. Сегодня очень популярно иметь на чердаке дополнительную комнату, которую многие люди с радостью оборудуют в мастерскую, место отдыха или кабинет.

Поэтому обязательно при обустройстве комнаты на мансарде, вам потребуется технология установки мансардных окон своими руками, ведь без окон мансарда это унылое и душное помещение.

Именно по этой причине важно установить окна на мансарде. О том, как это правильно технология установки окон и будет рассказано в этой статье.

Перед тем как устанавливать окна на мансарде, сначала поинтересуйтесь, каких именно видов они бывают. Виды мансардных окон достаточно разнообразны, это могут быть как вертикальные конструкции, так и наклонные мансардные окна, которые к слову, очень удобны в эксплуатации.

Наклонные окна устанавливаются на мансарде чётко вровень с крышей, отлично защищают мансарду от попадания влаги и пропускают большое количество солнечного света. Чаще всего, наклонные окна на мансарду производятся из ПВХ материала. Это предотвращает порчу мансардных окон, поскольку в процессе эксплуатации они очень часто подвергаются негативному воздействию окружающей среды.

Существуют также балконные окна на мансарду и окна стандартной квадратной формы. Такие оконные конструкции также часто применяются при обустройстве помещения на мансарде, они не вышли из моды и достаточно востребованы на сегодняшнее время.

Установка мансардных окон своими руками

После того, как с видом мансардного окна вы 100% определились, а само окно уже заказано и доставлено, то можно приступать к его установке. Технология установки мансардных окон на самом деле не представляет собой ничего сложного. Тем не менее, чтобы не испортить кровлю и кровельный материал, следует строго придерживать определённых правил по монтажу мансардных окон.

Во-первых, следует правильно определиться с местоположением окон на мансарде. Лучше выбирать установку окон в таких местах крыши, где не будет вноситься никаких изменений в стропильную систему.

Существует и определённое правило, которое говорит о том, что площадь, занимаемая окнами на мансарде должна быть не менее 10% от общей площади данного помещения. Что же касается размеров окон устанавливаемых на мансарде, то они по ширине должны быть на пару сантиметров меньше, чем расстояние между двумя соседними стропилами.

Технология установки мансардных окон делится на следующие этапы:

Совет

1. После того, как местоположение окна на мансарде определено, выполняется разметка. Для этого на крыше с внутренней стороны размечаются оконные размеры. При этом важно знать, что по бокам окно крепиться к двум соседним стропила, а снизу к предварительно смонтированному брусу.

2. Затем, когда разметочные работы выполнены, производится разрезание крыши. Сначала вырезается гидроизоляция с утеплителем, а затем и обрешётка крыши с кровельным материалом. При этом важно делать вырез в крыше точно по размерам, выполненным на первом этапе установки мансардного окна.

3. После того, как вырез в крыше под мансардное окно готов, производится установка нижнего бруса, к которому будет впоследствии крепиться мансардное окно.

Край гидроизоляции, который был срезан ранее, загибается внутрь мансардного помещения и крепиться к установленному брусу с помощью строительного степлера.

Верхний край гидроизоляции закрепляется к обрешётке крыши, а боковые края загибаются наружу.

4. Далее производится строго по технология установки мансардных окон монтаж оконной створки. Её в процесс подготовки окна лучше снять, для того чтобы монтаж мансардного окна произвести быстро и без затруднений.

Как видно технология установки мансардных окон достаточно проста и вполне выполнима своими руками. Главное не торопиться и как следует подготовиться к данному мероприятию, и тогда всё обязательно у вас получится.

Монтаж мансардных окон: пошаговая инструкция, описание технологии и рекомендации

Установка мансардных окон: технология и рекомендации

Кровельные работы занимают важное место при строительстве нового сооружения или ремонте старого. Крыша — это основной элемент конструкции, и при ее строительстве не стоит использовать качественные материалы. Ее обустройство также требует особого внимания. К такому процессу относится монтаж мансардных окон.

Как говорилось ранее, это обязательная часть здания, которая защищает строение от различных воздействий, например, от атмосферных осадков или ветра.

Правильно обустроенная конструкция надежно защитит не только имущество, но и в отдельных случаях жизнь.Кроме того, крыша должна иметь приятный внешний вид и сочетаться с дизайном строения.

Она монтируется из различных материалов, которые отличаются по рабочим характеристикам, стоимости и т. д.

Использование металлочерепицы при возведении крышиОбратите внимание

Ее можно возвести из различных материалов. Именно этот момент вызывает трудности у людей на начальном этапе строительства. На современном рынке существует множество видов кровельных материалов.

Самым простым и популярным из них является шифер. Более сложная конструкция и стоимость у изделий из металла. Они должны защищать здание от грязи, поступающей из окружающей среды, а также предотвращать попаданию атмосферных осадков.

Наиболее популярным вариантом является металлочерепица.

Этот кровельный материал изготовлен из оцинкованной стали, покрытый сверху специальным веществом, в состав которого входят полимеры. Они могут иметь различные габаритные размеры, каждый из которого выполняет определенные задачи.Лучше всего приобретать малые листы металлочерепицы. Они существенно упрощают процесс монтажа, а также делает его безопасным.

Металлочерепица должна не только обеспечивать защиту сооружения, но и иметь приятный внешний вид. Правильно установленные листы завершат художественный замысел архитектора. Поэтому такие листы выпускаются в различной цветовой гамме.

Чердачное помещение также может пригодиться в хозяйстве. Из него можно сделать комнату отдыха или мастерскую. Однако для начала необходимо выполнить правильную перепланировку, то есть провести на чердак инженерные коммуникации. Единственный недостаток — это отсутствие солнечного дневного цвета.

Эта проблема легко решается с помощью мансардных окон. Лучше всего установить несколько штук. В зависимости от личных предпочтений их можно располагать как на одной, так и по обеим сторонам ската.

Монтаж мансардных окон обеспечивает не только поступление необходимого количества дневного света, но и свежего воздуха, который будет ощущаться намного лучше, чем на других этажах дома.

Такое чердачное помещение будет иметь скошенные стены, так как большую часть помещения занимают именно скаты крыши. При необходимости можно сделать перестройку и тогда стены станут ровными. Из оставшихся отступов делают маленькие кладовки. В любом случае для создания комфортных условий следует производить монтаж мансардных окон. Дальше рассмотрим, какие инструменты для этого нужны.

Необходимые инструменты

Монтаж и установка мансардных окон осуществляются с помощью таких компонентов:

  • металлочерепица;
  • ножницы по металлу;
  • уровень;
  • шуруповерт;
  • саморезы;
  • тепло и гидроизоляция;
  • деревянные брусы и рейки;
  • гвозди;
  • строительный степлер и скобы.

Инструкция по монтажу мансардных окон

Как говорилось ранее, окна на крыше являются полезной и оригинальной идеей.Монтаж мансардных окон может осуществляться двумя способами: вертикальным и скатным. В первом случае необходимо устанавливать окно в уже заранее подготовленную раму. Второй способ характеризуется установкой окон непосредственно на скатную крышу.

Перед началом работы следует установить хорошую шумоизоляцию, чтобы все звуки, поступающие из окружающей среды, не были слышны в помещении. Многие специалисты рекомендуют использовать в качестве кровельного материала композитную черепицу.

Она представляет собой небольшие стальные листы, которые покрыты специальными полимерами. Такой материал обладает большим сроком службы и пожаростойкостью.

Важно

Благодаря маленьким листам черепицу легко устанавливать на крышу даже в неблагоприятную ветреную погоду.

Монтаж мансардных окон в металлочерепицу осуществляется с помощью деревянных брусов. Они имеют существенную толщину. Поэтому расположение окна будет немного ниже, чем при остальных видах кровли.

Чтобы правильно произвести монтаж мансардных окон Velux, выполняется расчет сечения деревянной рейки. Ее толщина зависит от габаритов окна, которое устанавливается на крышу. В любом случае она не должна быть слишком большой.

Если высота мансардного окна будет более 140 см, то необходимо применять дополнительные боковые рейки. Они будут надежно держать тяжелое окно.

При установке следует обращать внимание на материал окна, при этом учитывается специфика конструкции.Если она не является усиленной, то используют окна из натуральной древесины. Установив окна из ПВХ с двумя стеклопакетами, существует вероятность, что каркас не выдержит.

Монтаж мансардных окон выполняется после того, как были установлены стропила и на них уложен кровельный материал. Для определения размера окна измеряют расстояние между стропилами.

Не стоит подгонять расстояние между ними под размер каркаса мансардного окна. Это может сказаться на надежности всей конструкции.

Также необходимо установить водоотводную пленку, которая предотвращает попадание атмосферных осадков на раму.

Совет

Итак, перед установкой окна производят подготовительные работы. В первую очередь из рамы достается стеклопакет. Это выполняется собственными руками. Если таких навыков нет, то при заказе мансардного окна предупреждают комплектовщиков, чтобы стеклопакет уже был извлечен из рамы.

Далее, понадобится только оконная рама, поэтому стекло убирается в безопасное место, поставив его на ребро и прислонив к стене или другому предмету. Окно устанавливается на рейки. В качестве вспомогательного материала служит оклад, который крепится с помощью саморезов и шуруповерта.

Рама

На заранее подготовленное место производится установка пустой рамы. Для начала она крепится на рейки и только после этого устанавливается оклад. Он выбирается в зависимости от кровельного материала.

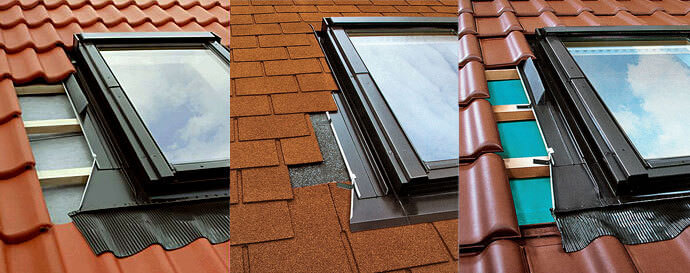

Существует два вида оклада. Первый предназначен для волнистого кровельного материала, а второй — для плоского. После крепления коробки закрепляется нижняя часть оклада.

Перед установкой оконной рамы между окладом и рейками прокладывается гидроизоляция.

Дополнительная информация

Нижняя часть оклада устанавливается таким образом, чтобы гофрированный фартук заходил за оконную раму и лист металлочерепицы.

После закрепления нижней части переходят к боковым элементам. Их края должны ложиться на раму. Последним этапом является установка верхнего оклада. Уплотняющий материал укладывается по внешней части рамы. Вместе с заказанным окном поставляются гвозди и шурупы. При помощи них осуществляется крепление рамы к обрешетке.

Далее, проверяется надежность крепления. Если все в порядке, то приступают к кладке оставшейся части металлочерепицы. Последним этапом является установка в оконную раму стеклопакета.

Установка мансардного окна может происходить и по другому методу. В этом случае крыша полностью покрыта металлочерепицей. Установка окна по этому способу более сложная. Случаются ситуации, когда необходимо демонтировать нужный участок кровельного материала.

ЧИТАТЬ ТАКЖЕ:  Буронабивной фундамент своими руками: разбор этапов строительства в пошаговых фото и видео – всё о банях

Монтаж мансардных окон — цена

Прежде всего, следует приобрести мансардное окно. Его стоимость зависит от габаритного размера, типа и профиля и находится в пределах от 2000 до 4000 рублей. Стоимость монтажа мансардного окна составляет около 10000 рублей. Некоторые компании просят намного больше.Однако данный процесс можно выполнить самостоятельно при наличии инструментов и определенных навыков.

Дополнительные особенности

В зимнее время года необходимо предотвращать обледенение стекла необходимо предусматривать установку теплоизоляционного материала. В качестве дополнительного оборудования можно взять обогреватель и поставить его под окно. Это предотвратит не только обледенение, но и скопление конденсата.

Кроме того, можно выбрать способ открытия мансардных окон. Это зависит от личных пожеланий и предпочтений. Главное условие — это удобное открытие и закрытие окон. Особое внимание уделяют окладу. Существует множество производителей, которые выпускают такие окна.

Они имеют различную форму и цветовую гамму. Подобранный вариант полностью дополнит архитектуру мансарды. Чтобы завершить интерьер помещения, используются дополнительные аксессуары (например, шторы).

Для получения полного эффекта обращаются за консультацией к представителю компаний.

Отзывы

Многие люди, которые установили мансардные окна фирмы Velux, отмечают высокое качество конструкции. Представители компании предоставляют все услуги, начиная с консультации, и заканчивая замерами и установкой.

Монтаж окон можно выполнить самостоятельно.Для этого необходимо иметь инструменты, а также обладать базовыми навыками. Работа своими руками существенно сэкономит средства, так как рабочие берут за этот процесс более 10000 рублей.

Качество и долговечность — это положительные стороны окон.

Заключение

Монтаж мансардного окна в мягкую кровлю требует внимательности и ответственности. Процесс осуществляется с помощью специальных деревянных реек. После установки на рейки окно крепится с помощью окладов, начиная с нижнего ряда, затем фиксируются боковые элементы и в последнюю очередь верхняя часть.

Корректная установка мансардных окон своими руками

Установка мансардных окон: технология и рекомендации

Такой процесс, как установка мансардных окон своими руками, требует знания определенных тонкостей, так как это не совсем так просто, как с обычными окнами. Однако сложность тут скорее заключается в том, что мансардные окна устанавливаются не так часто, и от этого все и кажется непривычным. Что же, давайте разбираться в том, что нам предстоит осилить.

Подбор размеров

Прежде всего, определитесь с размерами окна. Только учтите, располагать конструкцию нужно в промежутке между стропилами, а вот высота конструкции будет зависеть от, как ни странно, площади помещения мансарды.

Установка на разного типа кровле

Итак, прежде всего про сами окна. Если вы заказываете окно, то примерно прикиньте размер таким образом, чтобы оно у вас не получилось совсем маленьким, ведь вам от стропил в каждую сторону внутрь нужно будет дать припуск 3-4 см как минимум.

По правилам и нормам, площадь мансардного окна, для хорошего освещения помещения, должна быть не менее 10 % площади мансарды. Таким образом, зная ширину, можете, исходя из площади, выяснить, какая должна быть длина:

L=S/B, где L – искомая длина, S – площадь, B – известная величина ширины окна.

Так же учтите, что два окна дают больше света, чем одно, хоть и равной им площади.

Определение места

Итак, переходим, по технологии установки мансардных окон, к поиску места.

На местоположение может оказать влияние как угол наклона крыши, так и предполагаемый вариант открытия.

Высота расположения окна от пола должна находится в диапазоне от 80 до 130 см.

А теперь посмотрите, где вам удобнее всего расположить окно, чтобы время от времени можно было бы проветривать помещение, и открытая створка не мешала передвижению.

Так же, продумайте вариант открытия створки, местоположение ручки. Мансардные окна хороши тем, что производитель предлагает обычно огромный ассортимент вариантов для выбора.

Монтаж обклада

Ручку же следует так расположить, чтобы вы могли до нее дотянуться и без проблем открыть створку.

Так же, учтите и тип материала (ведь если у вас черепица, которая керамическая, резать ее будет нельзя), и придется начинать установку окна от того места, где идет ряд, чтобы была возможность снять штучные элементы без подрезки.

Подготовка

Ну и как же при установке мансардных окон своими руками обойтись без подготовки? Конечно, никак, именно поэтому приступаем!

Берете маркер и прямо по гидроизоляционной пленке намечаете контуры конструкции. Окно будет крепится на боковые стропила, на нижний и верхний брусья, которые вы же и установите, в верхнем варианте, если окно не расположено под углом, возможно крепление и на обрешетку.

Итак, отметив предполагаемый низ, дайте еще 9 см (если материал для кровли профилированный) или 5 см(если плоский). А наверх – примерно увеличьте на 9 см.

Обратите внимание

Обрезайте обрешетку. Затем берите в руки малярный нож, ножницы, кому что удобно и вырезайте из гидроизоляции намеченный прямоугольник, однако все же по сторонам, для последующего закрепления гидроизоляции, оставьте сантиметров пять припуска.

Взяв в руки уровень, наметьте положение нижнего и верхнего (если требуется) бруса. Толщина материала – минимум 50 см. Крепите брус.

А теперь разберитесь с теми припускми гидроизоляции, которые вы оставили:

  • Нижний и верхний края гидроизоляции прикрепите степлером к соответствующим брусьям;
  • Боковые – временно не трогайте.

Далее – снимите кровельный материал.

Все, подготовка перед установкой мансардных окон своими руками завершена!

Рама

Итак, что можно сразу сказать. Все мансардные окна различаются друг от друга уже в зависимости от производителя. Более того, у каждого производителя своя «фенечка»:

  • Одни крепят на прямоугольные кронштейны, принцип работы с которыми один;
  • Другие – на угловые, которые, в отличие от прямоугольных крепиться могут почти везде.

Именно поэтому нужно заранее, если вы не уверены в технологии установки мансардных окон своими руками, уточнить эти моменты у менеджера, а так же напомнить ему, чтобы ни обязательно при доставке приложили инструкцию. Эту инструкцию, при наличии, нужно будет тщательно изучить пред монтажом.

А вот с самодельными окнами, с одной стороны будет проще, а вот с другой — придется помучатся с гидроизоляцией и утеплением.

Монтаж

Монтаж рамы

Чтобы установка мансардных окон своими руками была безупречной, после выбора пластикового окна советуем придерживаться следующего руководства:

  • С рамы снимите все створки, как открывающиеся, так и глухие, то есть, вам нужна именно «голая» рама;
  • Определитесь с местоположением кронштейнов на раме, прикрепите их;
  • Предусмотрите крепление на верхнюю часть рамы теплоизоляции (это может быть минеральная вата);
  • Придавив утеплитель, аккуратно вставьте раму;
  • Не очень сильно затяните верхние и нижние кронштейны;
  • Сразу затягивать не стоит, так как вам еще нужно выставить раму по уровню, ведь если у вас получится перекос, створки нормально в раму не войдут;
  • Отрегулировав раму уровнем, затяните верхние и нижние кронштейны, крепите боковые.

Все! Рама закреплена!

Гидроизоляционный фартук

В комплекте к каждому мансардному окну должен идти гидроизоляционный фартук. Его крепление опять же специфично, все зависит от производителя, однако есть ряд стандартных дел:

  • По самому верху рамы нужно предусмотреть отверстия под дренажные желоба, чтобы впоследствии влага стекала именно в них, а не на окно;
  • Крепление фартука начинать лучше снизу;
  • Его крепят ко всем несущим окно конструкциям;
  • Особо уделите внимание верху – край нужно завести под желоба.

После проведенных работ, по низу начинает устанавливаться снятый кровельный материал.

Далее, по технологии установки мансардного окна следует переходить к обкладка.

Обкладка

Идем дальше. Окладка так же монтируется снизу вверх:

  • Первым идет специальный гофрированный фартук, затем – боковины, верх. Все завершает установка накладок. Тут опять же играет роль производитель, так как многие доборные элементы идут исключительно по желанию фирмы – изготовителя;
  • Все части тщательно стыкуются;
  • Производится крепление элементов к раме, обрешетке, брусу;
  • Низ – крепится на сам кровельный материал;
  • Завершает монтаж крепление специального элемента, который служит для стыковки между обкладкой и кровельным материалом;
  • Стыки тщательно герметизируются герметиком (пена не применяется при установке мансардных окон, учтите).

Вот и все, установка мансардного окна своими руками завершена, видите, не все так сложно!

установка мансардных окон (монтаж)

Установка мансардных окон: технология и рекомендации

Вместе с хорошим консультантом можно легко выбрать и куить мансардные окна. Монтаж (установка) мансардных окон как правило доверяется установщикам, которые прошли обучение и сертификацию на заводе производителе.

Говорить с монтажниками нужно на одном языке. Войти в тему можно прочитав эти рекомендации.
Удачная установка начинается с правлиного выбора оклада и соответсвующей глубине установки. Оклад должен соответствовать типу кровельного пкрытия.

Существует 3 (три) типа:

  1. плоская кровля
  2. профилированая кровля
  3. кровля с высоким профилем (более 45 см)

Первые два типа окладов есть у каждого производителя мансардных окон, третий тип предлагается вединичных случаях.
Под плоской кровлей понимается битумная черепица и классическая фальцованая стальная кровля.

Под профилрованной кровлей понимается металлочерепица, Ондулин, волнистый шифер, цементно песчаная черепица и т.д.Кровля с высоким (более 45 см) профилем на практике встречается в виде керамической черепицы.

Установка мансардных окон (монтаж) проводится либо на стропилах, либо на обрешетке. Первый вариант более надёжен, если приходтся крепить окно на обрешетку, надо убедиться, что она достаточно прочная и долговечная.

Установка мансардных окон (монтаж) возможна на крыше с углом наклона (скатом) от 15 до 90 градусов. Высота положения окна, иными словами расстояние от карниза выбирается произвольно. Важно, чтобы положение окна на потолке соответствовало требованиям пользователя. Рекомендуется расположить окна так чтобы нижний край окна находился на растоянии 80 см от пола, если ручка расположена сверху (мансардные окна Велюкс) и на расстоянии 110 -170 см, если ручка расположена внизу (мансардные окна Факро, Рото). На положение окна на крыше влияет так же наклон ската и размер окна.
Правильная установка мансардных окон (монтаж) требует оставить зазор между рамой и стропилой от 2 до 5 см. Такая мера зажитит корпус окна от разрушения из-за температурных циклов сжатий-расширений. В случаях когда Установка мансардных окон (монтаж) происходит на стропила с большим интервалом, необходимо делать вставки из брусьев (древесины).
Важно проследить за тем, чтобыгидробарьер (супердиффузионная мембрана) и паробарьербыли подведены к раме окна правильно. Если плёнка или мембрана уложена, следует в ней сделать вырез на 10 см меньше размера рамы окна. После установки, плёнка заводится на короб окна и тщательно герметично крепиться. Для крепления применяются гвозди, монтажный степлер и монтажная бутилкаучуковая лента с двумя клеющими поверхностями.
Установка мансардных окон (монтаж) производится в три этапа:

  1. установка внешнего короба окна
  2. установка (остекления)
  3. установка окладов

Внешний короб и створка поставляются в сборе, в прцессе монтажа створка отделяется от рамы. Для это створка открывается и поворачивается на 65 градусов. В таком положении у оси поворота просматриваются два штифта (с лева и с права). Необходимо надавить на них (подсказка: отвёрткой) и извлеч остекление.


Установка мансардных окон (монтаж) производятся так, чтобы ось вращения створки была строго горизонтальной. В окрытом положении щели и зазоры между створкой и рамой должны бать семитричными. В закрытом положении щели отсутствуют.
Когда установка мансардных окон (монтаж) будут завершины, нужно полностью утеплить пространство вокруг окна.

Пустоты в слое утеплителя оставить нельзя. Лучшее решение для теплоизоляции и фиксации мансардных окон предлагает компания Velux. Окно устанавливается в монтажный набор BDX, который изготовлен в виде прочного стального профиля с покрытием 5 см из прочного пенополипропилена.

Применение монтажного набора BDX увеличивает гарантию на мансардные окна Велюкс до 10-ти лет.
Эти простые критерии оценки позволят увидеть правильно ли выполняется установка мансардных окон.

И так.

Вместе с опытным консультантом можно легко выбрать и купить мансардные окна. А дальше за работу беруться монтажники. Устанавливать мансардные окна  должны рабочие, прошедшим обучение на заводе производителя. Важно  уметь разговаривать с ними на одном языке. Для этого следует прочитать несколько рекомендаций.

Правильная установка мансардных окон начинается с выбора оклада с соответствующей глубиной посадки. Оклад мансардного окна должен соответствовать кровле. Самые популярные разновидности кровли:

1. плоская кровля (битумная черепица) 2. профилированная кровля (металлочерепица, шифер)

3. кровля с высоким профилем более 45 см (керамическая черепица)

Оклады для двух первых видов кровли производятся для каждой марки мансардных окон. Для третьего вида кровельного покрытия специальный оклад подходящей глубины производит только компания Fakro.

Уточним, из каких материалов можно создать кровлю разной высоты, требующей разных окладов:

  • плоская кровля – это битумная черепица или классическая фальцированная стальная кровля.
  • профилированная кровля —  металлочерепица, ондулин, волнистый шифер или же цементно – песчаная черепица.
  • кровля с высоким (более 45 см) профилем – это керамическая черепица.

Напомним, что мансардные окна устанавливаются на стропилах или на обрешетке. Установка на стропилах более надёжна, если же вы хотите крепить окно на обрешетке, то следует убедится что она крепкая, прочная и долговечная.

Установка мансардных окон возможна при угле наклона ската крыши от 15 до 90 градусов. Высота положения окна (расстояние от карниза) выбирается произвольно.

Положение окна должно соответствовать требованиям заказчика.

Рекомендуется устанавливать мансардные окна таким образом, чтобы нижний край окна находился более чем 80 см от пола, при условии что ручка окна расположена сверху (мансардные окна Velux) и на расстоянии 110 – 170 см, если же ручка расположена внизу (мансардные окна Fakro, Roto). Положение окна на крыше зависит от наклона ската и размера окна.

Важно

Правильная установка мансардных окон осуществляется с зазором между рамой и стропилом ( от 2 до 5 см). Это защитит корпус окна от разрушения, при влиянии на него температуры и влажности. Если же интервал между оконной рамой и стропилом больше чем 5 см, тогда используются вставки из деревянных брусьев.

Очень важным аспектом при установке мансардных окон, на который следует обратить внимание – это гидробарьер (супердиффузионная мембрана) и паробарьер.

Если плёнка или мемрана уложена, нужно сделать в ней вырез на 10 см меньше размера рамы окна. После установки, плёнку нужно завести на короб окна и тщательно и герметично закрепить.

Крепление производится с помощью установканого степлера, бутилкаучуковой ленты с двумя клеющимися поверхностями и гвоздей.

Установка мансардных окон проходит в три этапа:

  1. этап. Установка внешнего короба мансардного окна (рамы).
  2. этап. Установка остекления мансардного окна.
  3. этап. Установка окладов мансардного онка.

Внешний короб и створка поставляються собранными, но в процессе установки мансардного окна, створка отделяется от рамы. Для этого створка открывается и поворачивается на 65 градусов. В таком положении у оси поворота просматриваются два штифта (с лева и справа).

Необходимо надавить на них отверткой и извлечь остекление.
Установка мансардных оконпроизводится так, чтобы ось вращения створки была строго горизонтальной. В открытом положении щели и зазоры между створкой и рамой должны быть семитричными.

В закрытом положении щелей не должно быть.

Когда установка мансардных оконбудет завершен, нужно провести утепление пространства вокруг внешней рамы. Пустоты в слое утеплителя допускать нельзя. Лучшее решение для теплоизоляции и фиксации мансардных окон предоставляет компания Velux.

Установка мансардного окна производится в дополнительную раму монтажного набора BDX. Эта рама изготовляется в виде стального прочного профиля, который покрыт 5-ти сантиметровым слоем из пенополипропилена.

С применением монтажного набора BDX гарантия на мансардные окна Велюкс увеличивается до 10-ти лет.

Эти простые критерии помогут оценить и понищать на сколько верно проводится установка мансардных окон.

Проведем небольшой обзор правильности установки мансардных окон. Обратите внимание на важнейшие моменты.
1-ый момент : свет, прошедший в помещение через мансардные окна дает нам возможность видеть внутренний интерьер мансарды с другой стороны.

Совет

Это значит что установка мансардных окон начинается с выбора местоположения окон.
2-й момент : выбор формы и габаритов ваших мансардных окон. В документах указаны нормы для установки мансардных окон, тренований не так уж много.

Площадь остекления мансардных окон должна быть больше 10% площади помещения. А раз мер и конструкция мансардных окон должны соответсвовать антропометрическим характеристикам жителей дома.

Важно, чтобы установка мансардных оконобеспечила комфорт и удобство и стоящему, и сидящему у окна человеку.

Установка мансардных окондолжна выполнятся с соблюдением следующего правила: расстояние от пола до нижнего края окна должно быть от 80 до 110 сантиметров, а от пола до верхнего края расстояние должно составлять от 190 до 220 сантиметров. Если вы проследите за тем, чтобы установка мансардного окна проводилась в соответствии с нормам, то  окно будет удобно в эксплуатации. Примите во внимание: чем более пологий скат кровли, тем длиннее должно быть окно.

Соблюдать эти правила, можно добиться максимального освещения мансарды. Если от клониться от нормы и уменьшить расстояние от пола до нижней части мансардного окна,  комната будет восприниматься заужиной.

Отметим, что мансардные окна более ответсвенная конструкция, чем стеновые, поскольку являются составной частью кровельного пирога. Такие окна развивают плановый стиль фасада здания.

Почему 45% покупателей предпочли установить мансардные окна Fakro?

Вот несколько аргументов которые подтверждают достоинства мансардных окон Факро:

Глубокая установка

Мансардные окна монтируются практически вровень с кровлей. Мансардные окна красиво смотрятся в крыше, а само здание хорошо вписывается в застройку в окресности. Углубленная установка позволяет сделать узел примыкания мансардного окна Fakroк кровле более теплым, так как к оконной коробке можно подвести больше утеплителя.

Теплосбережение

Мансардные окна Fakroимеют три уровня уплотнения по контуру, что способствует прикращению протечки воздуха. Сопротивление теплопередачи окна равно 0,7м2  С/Вт, это позволяет монтировать мансардные окна Fakro, практически на всей територии  Украины.

Все модели оснащены современным вентиляционным клапаном

Практически все модели мансардных окон фирмы Fakroпоставляются с вентеляционным устройством. В моделях окон FTS-V, FTP-V, FTP-V Elektro, FTU-V, PTP, FPP, FEP, FYP-V. В раме установлен удобный в применении, вентиляционный клапано. Все устройства оборудованы съемным моющимся фильтром, защищающим от пыли и насекомых.

Ручка открывания расположена снизу – это создаёт свои преимущества

Обратите внимание

Мансардные окна Факрос легкостью открываются при помощи ручки, которая розположена в нижней части рамы, что позволяет устанавливать окна на высоте (от 120 см от пола). Так создаётся баланс обзора и хорошим освещением комнаты. Под таким мансардным окном можно розместить мебель и цветы.

Проверенное качество и стойкость

Мансардные окна Fakroпроходят специальные испытания качества. На заводсих стендах на них обрушивают шквальный ветер вместе с проливным дождем. Основной тест – это ипытание жизнью (мансардные окна Fakro успішно используются десятки лет в сибири, с ее сильными морозами и многократными перепадами температур).

Современный дизайн

Дизайн мансардних окон Fakroпостоянно совершенствуется. Сейчас используются разные сглаженные, обтекаемые, эргономичные формы оконных деталей.

Передовая технология установки мансардных окон Fakro

Новые технологии установки мансардных окон Факро, упрощают монтаж, и обеспечивают единственно правильное положение окна в кровле. А правильная установка мансардного окна – это залог долголетия вашей кровли.

Передовая технология производства стеклопакетов

Все мансардные окнаFakroобладают энергосберигающими стеклопакетами, выпускаемыми по технологии “теплый периметр”. Напомним общеизвестный факт: в стеклопакетах слабые места – это края и углы.

Поэтому вместо алюминиевой разделительной рамки используется тонкостенная стальная рамка, при чем она цельная и закругленная в углах. Эта инновация способствует тому, что по периметру стеклопакета не создается конденсат. Стеклопакеты заполнены инертным газом и герметизированы, так срок службы доведён до 30 лет.

Стеклопакеты компании Факро признанны морозостойкими и соответсвуют ГОСТ 24866-99 ( тестированние до минус 55 градусов по Цельсию)

Высочайшее качество древисины + современные технологии

Важно

При производстве окон Fakroиспользуется древисина очень плотной прочной сосны. Рамы сделаны из трехслойного клееного бруса со специальной пропиткой и покрыты лаком. Все эти меры способствуют долголетию окон.

Повторимся: мансардные окнаFakro, в зависимости от типа кровельного покрытия, архитектурных и теплоизоляционных условий можно установить:

  • с различной глубиной
  • на стропилах , или обрешетке

УСТАНОВКА МАНСАРДНОГО ОКНА НА СТРОПИЛАХ

Установка мансардных окон возможна при угле наклона ската кровли от 15 до 90 градусов.

Высота установки может быть выборочной, но нужно учитывать условия эксплуатации, обзор и освещенность помещения, а также нормы строительства (нужно чтобы окно находилось 110-170 сантиметров от уровня пола). На высоту установки также влияет угол наклона крыши и размер окна.

Окно должно устанавливатся над черепицей, под окном должен быть целы ряд необрезанной черепицы. Если крыша покрыта профилированным кровельным материалом, то окно следует установить на рекомендованном расстоянии между верхним и нижним краем мансардного окна.

Если же кровля находится на большем расстоянии от окна (образовалась не закрытая поверхность), нужно дополнительно установить ряд кровельного материала.

Если же крыша покрыта кровельным материалом с высоким профелем (более 45 сантиметров), нужно сделать (срезать или склепать) кровельное покрытие под окном. Необходимо соблюдать отступы между окном и кровельным материалом.

      — над окном 6-15 см       — вдоль боков 3-6 см       — под окном 0-4 см при глубине посадки J -14 см, 8-10 см с высотой профиля до 45 мм, 10-12см с высотой профиля от 45 до 90мм.

     Требуется  тщательно утеплить пространство вокруг короба мансардного окна, во избежание теплопотерь в холодные времена года.

ОСТАВЬТЕ ОТВЕТ

Пожалуйста, введите ваш комментарий!
пожалуйста, введите ваше имя здесь
