Преимущества использования расточных систем для ЧПУ

0
75

Расточные станки любой модификации – горизонтальной и вертикальной, применяют для обработки деталей крупных габаритов в серийных производственных условиях. Растачивая углубления с высокой точностью, можно добиться чистоты поверхности даже у деталей со сложной геометрией. А если вам нужно исправить ось сквозного и глухого отверстия, выполняйте эту процедуру с регулировкой диаметра.

Характерная особенность такого оборудования – закрепленный горизонтально шпиндель (на рынке можно встретить варианты с креплением в вертикальной плоскости, но значительно реже). Его движение имеет вектор, направленный к обрабатываемой заготовке. Рабочий инструмент фиксируется в посадочном гнезде шпинделя. Его типом определяются функциональные параметры станка. Подробно узнать о преимуществах использования расточных систем для ЧПУ можно здесь.

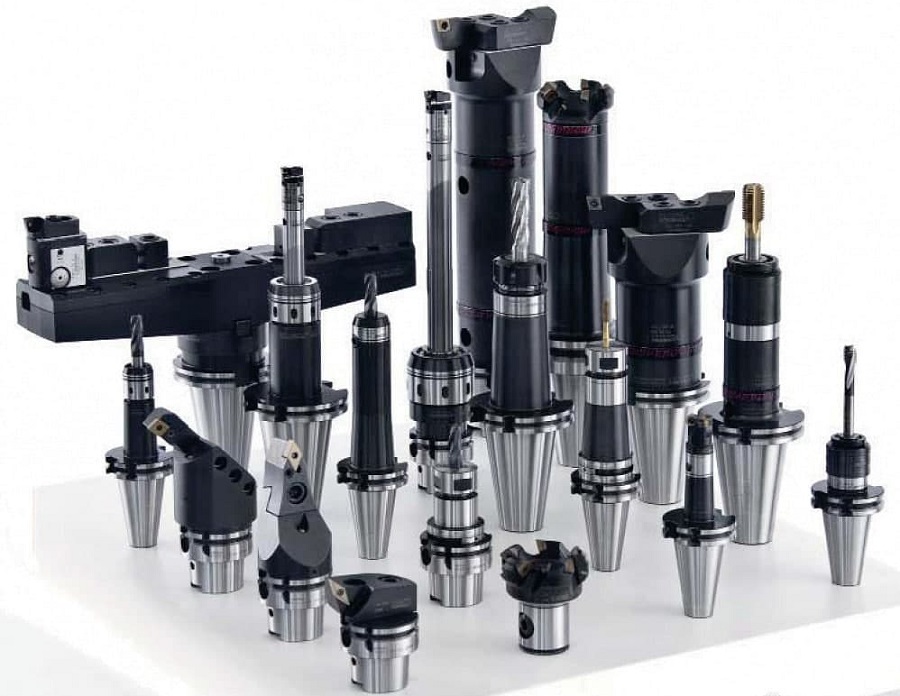

Преимущества использования расточных систем для ЧПУ

На современных моделях данного типа можно выполнять следующие процессы:

  • растачивание;
  • обтачивание;
  • фрезерование двух видов – цилиндрическое и торцевое;
  • сверление;
  • зенкерование;
  • нарезка внутренней и внешней резьбы;
  • подрезка торцов.

Подбирая универсальное оборудование всегда первым делом нужно четко определить задачи, которые должен выполнять станок. Учитываться должны технологичность детали, жесткость материала, методы производственной обработки, способы крепления заготовок, процент точности.

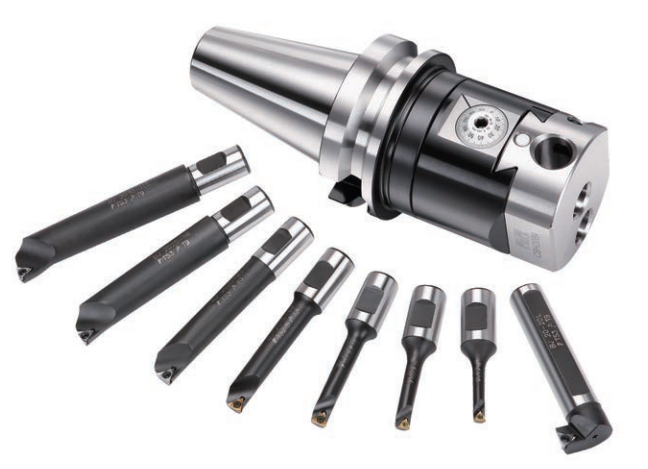

Преимущества использования расточных систем для ЧПУ

Практично изначально формировать два комплекта расточных головок:

  1. Черновой. Используется для увеличения или доработки формы уже ранее расточенного отверстия. Применима ступенчатая схема. Предел диапазона точности допусков – IT8-IT10 квалитетов. Для предварительной обработки в стандартном варианте устанавливаются 2 резца, но появляются станки с большей мощностью, в которых предусмотрено использование 3 резцов.
  2. Чистовой. Предназначен для окончательной обработки отверстий. Диапазон точности допусков – IT6-IT8 квалитетов. Чистота поверхности – Ra 0.4-2.5 (на результат влияют материал детали, применяемая технология обработки, жесткость технологической системы СПИД).
ЧИТАТЬ ТАКЖЕ:  Еврокиприч: виды и преимущества

Обратите внимание: универсальность расточных систем, оснащенных ЧПУ, заключается в дополнительных возможностях. Например, допускается растачивание не только отверстий, канавок, углублений, но и сфер, конусов, торцевые каналов, цилиндрических поверхностей.

Высокий спрос обусловлен следующими факторами:

  • Высокая производительность и надежность.
  • Простота эксплуатации и быстрая наладка.
  • Регулировка диаметра непосредственно на станке или мерительной машине посредством эксцентрика.
